Wzmacniacz Sygnału Cyfrowych Taśm LED MiBoxer SPI-PA4 Digital SPI 4-Kanałowy 5V / 12V / 24V DC

MiBoxer SPI-PA4 – 4-kanałowy wzmacniacz i regenerator sygnału DATA do cyfrowych taśm LED

MiBoxer SPI-PA4 Digital SPI to profesjonalny 4-kanałowy wzmacniacz sygnału cyfrowego DATA, przeznaczony do instalacji wykorzystujących adresowalne taśmy i moduły LED. Urządzenie umożliwia regenerację sygnału sterującego SPI oraz jego przekazywanie do kolejnych odcinków oświetlenia, pomagając ograniczyć problemy z transmisją danych w rozbudowanych instalacjach LED.

W cyfrowych taśmach LED, takich jak WS2811, WS2812, WS2813, WS2815 czy SK6812, poszczególne piksele lub grupy diod otrzymują informacje o kolorze i jasności za pośrednictwem cyfrowego sygnału sterującego. W przypadku długich przewodów, rozgałęzień instalacji lub zakłóceń elektromagnetycznych sygnał DATA może ulegać zniekształceniom.

Objawia się to między innymi migotaniem diod, nieprawidłowymi kolorami, zakłóceniami animacji lub brakiem reakcji kolejnych pikseli LED.

Wzmacniacz MiBoxer SPI-PA4 regeneruje kompatybilny sygnał cyfrowy i przekazuje go do dalszych części instalacji. Dzięki czterem wyjściom Digital SPI może być wykorzystywany zarówno do obsługi kilku torów sygnałowych, jak i do rozprowadzania sygnału w rozbudowanym systemie oświetleniowym, zgodnie ze schematem połączeń producenta.

Urządzenie pracuje z napięciem 5V DC, 12V DC oraz 24V DC i posiada kompaktową obudowę o wymiarach 74,5 × 44 × 17,5 mm.

Najważniejsze zalety wzmacniacza MiBoxer SPI-PA4

• Regeneracja sygnału DATA – poprawa jakości transmisji cyfrowego sygnału sterującego SPI.
• 4 kanały Digital SPI – możliwość obsługi czterech torów sygnałowych.
• Obsługa napięcia 5V / 12V / 24V DC – zastosowanie w różnych instalacjach cyfrowego oświetlenia LED.
• Ograniczenie błędów transmisji – pomoc w eliminowaniu migotania, błędnych kolorów i zakłóceń animacji wynikających z degradacji sygnału.
• Wsparcie rozbudowanych instalacji – możliwość przekazywania sygnału do kolejnych odcinków cyfrowych taśm LED.
• Współpraca z kompatybilnymi taśmami SPI – m.in. instalacjami wykorzystującymi układy WS2811, WS2812, WS2813, WS2815 i SK6812.
• Złącza śrubowe – wygodne podłączenie przewodów sygnałowych.
• Zasilanie przez gniazdo DC lub zaciski śrubowe – elastyczne możliwości montażu.
• Kompaktowe wymiary – 74,5 × 44 × 17,5 mm.
• Zastosowanie w instalacjach dekoracyjnych i profesjonalnych – domy, reklamy LED, scenografia i oświetlenie multimedialne.

Dlaczego cyfrowe taśmy LED potrzebują wzmacniacza sygnału SPI?

Adresowalne taśmy LED wykorzystują szybki sygnał cyfrowy do przekazywania informacji o pracy kolejnych pikseli.

W odróżnieniu od zwykłych analogowych taśm LED, w których wszystkie diody w danym odcinku zazwyczaj świecą jednakowo, cyfrowe taśmy SPI umożliwiają niezależne sterowanie poszczególnymi pikselami lub grupami diod.

Dzięki temu można tworzyć zaawansowane efekty świetlne:

• Animacje Dream Color.
• Efekty płynącej fali.
• Wielokolorowe przejścia.
• Efekty tęczy.
• Dynamiczne animacje pikselowe.
• Sekwencje świetlne zsynchronizowane z muzyką.

Aby efekty działały prawidłowo, sygnał cyfrowy musi docierać do odbiornika w odpowiedniej postaci.

Przy długich przewodach lub niekorzystnych warunkach montażu mogą pojawić się problemy z integralnością transmisji danych.

MiBoxer SPI-PA4 pozwala odtworzyć sygnał sterujący i przekazać go dalej, zwiększając niezawodność odpowiednio zaprojektowanej instalacji.

Najczęstsze objawy problemów z sygnałem DATA

Nieprawidłowa transmisja sygnału cyfrowego może powodować różne problemy z działaniem adresowalnych taśm LED.

1. Migotanie cyfrowej taśmy LED

Diody LED mogą przypadkowo migać lub zmieniać jasność, mimo że sterownik nie wysyła takich poleceń.

2. Nieprawidłowe kolory

Wybrane piksele mogą wyświetlać inne kolory niż pozostała część instalacji.

3. Zakłócenia animacji Dream Color

Efekty płynącej fali, tęczy lub przejść kolorów mogą działać nieprawidłowo.

4. Brak reakcji kolejnych pikseli

Niektóre fragmenty cyfrowej taśmy LED mogą przestać reagować na polecenia sterownika.

5. Niestabilne działanie przy długich przewodach

Instalacja może działać prawidłowo przy krótkim przewodzie sygnałowym, ale wykazywać błędy po zwiększeniu odległości pomiędzy sterownikiem a taśmą LED.

Ważne: podobne objawy mogą być również spowodowane spadkami napięcia, niewłaściwą masą sygnałową, niezgodnym protokołem lub uszkodzeniem taśmy. Wzmacniacz SPI rozwiązuje problemy związane z transmisją danych, ale nie zastępuje prawidłowego zasilania i okablowania.

4 kanały Digital SPI – rozbudowa instalacji cyfrowych taśm LED

Model MiBoxer SPI-PA4 wyposażony jest w cztery kanały sygnału cyfrowego SPI.

Umożliwia to zastosowanie urządzenia w instalacjach, w których sygnał sterujący musi zostać doprowadzony do kilku oddzielnych odcinków cyfrowych taśm LED.

Przykładowe zastosowanie czterech kanałów

• Kanał 1: cyfrowa taśma LED w suficie podwieszanym.
• Kanał 2: podświetlenie mebli lub zabudowy.
• Kanał 3: oświetlenie dekoracyjne ściany.
• Kanał 4: podświetlenie wnęki, półki lub ekspozycji.

Wzmacniacz może być wykorzystywany do regeneracji sygnału pochodzącego z kompatybilnego sterownika Digital SPI.

Uwaga: cztery kanały wzmacniacza nie oznaczają automatycznie czterech niezależnie programowanych stref oświetlenia. Wzmacniacz odtwarza i przekazuje otrzymany sygnał. Niezależne sterowanie poszczególnymi odcinkami wymaga odpowiedniego sterownika nadrzędnego i właściwego sposobu podłączenia.

Jak długa może być instalacja cyfrowych taśm LED SPI?

W instalacjach Digital SPI duże znaczenie ma odległość pomiędzy urządzeniem wysyłającym sygnał DATA a kolejnym odbiornikiem.

Przy długich przewodach sygnałowych mogą pojawić się zakłócenia powodujące nieprawidłową pracę adresowalnych pikseli LED.

W praktyce projektowej odległość około 10 metrów bywa przyjmowana jako orientacyjny punkt, przy którym warto szczególnie sprawdzić jakość transmisji i rozważyć zastosowanie regeneracji sygnału.

Nie jest to jednak uniwersalna ani gwarantowana maksymalna długość przewodu SPI. Dopuszczalna odległość zależy między innymi od:

• Rodzaju zastosowanego układu cyfrowego.
• Poziomu napięcia sygnału DATA.
• Jakości i rodzaju przewodu.
• Przekroju oraz długości okablowania.
• Sposobu prowadzenia przewodów.
• Zakłóceń elektromagnetycznych.
• Poprawności połączenia masy sygnałowej.
• Parametrów sterownika i taśmy LED.

Wzmacniacz MiBoxer SPI-PA4 pozwala regenerować sygnał w odpowiednio dobranym punkcie instalacji, ułatwiając budowę rozbudowanych systemów cyfrowego oświetlenia LED.

Współpraca z cyfrowymi taśmami LED WS2811, WS2812, WS2813, WS2815 i SK6812

Wzmacniacz przeznaczony jest do kompatybilnych instalacji wykorzystujących cyfrowy sygnał sterujący SPI TTL.

Przykładowe rodziny układów wykorzystywanych w takich instalacjach:

• WS2811 – popularne adresowalne taśmy LED RGB.
• WS2812 – cyfrowe diody LED ze zintegrowanym sterowaniem.
• WS2813 – adresowalne taśmy LED wykorzystujące cyfrową transmisję danych.
• WS2815 – cyfrowe taśmy LED często zasilane napięciem 12V DC.
• SK6812 – cyfrowe taśmy LED, również w wersjach RGBW.

Ważne: zgodność wzmacniacza należy potwierdzić dla konkretnego protokołu, sposobu podłączenia i poziomu sygnału. Niektóre układy wykorzystują dodatkowe linie danych lub inne rozwiązania transmisyjne.

MiBoxer SPI-PA4 a sterowniki cyfrowych taśm LED

Wzmacniacz sygnału SPI nie zastępuje sterownika cyfrowych taśm LED.

Jego zadaniem jest regeneracja sygnału DATA otrzymywanego z kompatybilnego urządzenia sterującego.

Do sterowania kolorami, jasnością, animacjami i programami świetlnymi potrzebny jest odpowiedni sterownik Digital SPI.

Przykładowe sterowniki systemu MiBoxer

• MiBoxer SPIR5 Digital SPI 5in1 – sterownik cyfrowych taśm LED z komunikacją radiową RF 2,4GHz.
• MiBoxer SPIW5-4 Digital SPI 5in1 WiFi Tuya – sterownik z czterema wyjściami cyfrowymi SPI.

Przed połączeniem wzmacniacza z wybranym sterownikiem należy sprawdzić zgodność parametrów sygnału i schematu podłączenia.

Wzmacniacz sygnału SPI a wzmacniacz mocy LED – jaka jest różnica?

W instalacjach oświetlenia LED stosowane są różne rodzaje wzmacniaczy, dlatego ważne jest rozróżnienie ich funkcji.

Wzmacniacz sygnału Digital SPI

MiBoxer SPI-PA4 regeneruje cyfrowy sygnał sterujący DATA i przekazuje go do kolejnych urządzeń.

Jego podstawowym zadaniem jest poprawa jakości transmisji danych.

Wzmacniacz mocy analogowych taśm LED

Wzmacniacze mocy PWM stosowane są w analogowych instalacjach MONO, CCT, RGB lub RGBW do obsługi dodatkowego obciążenia LED.

Nie pełnią tej samej funkcji co regenerator cyfrowego sygnału SPI.

Wzmacniacz SPI nie zastępuje zasilacza LED

Regeneracja sygnału DATA nie eliminuje spadków napięcia na długich odcinkach taśmy LED.

W rozbudowanych instalacjach może być konieczne zastosowanie dodatkowych punktów zasilania oraz przewodów o odpowiednim przekroju.

MiBoxer SPI-PA4 nie zwiększa dostępnej mocy zasilacza ani dopuszczalnego prądu taśmy LED.

Zastosowanie wzmacniacza MiBoxer SPI-PA4

1. Długie instalacje cyfrowych taśm LED

Regeneracja sygnału DATA pomiędzy oddalonymi od siebie elementami instalacji.

2. Oświetlenie sufitów podwieszanych

Przekazywanie sygnału cyfrowego do kolejnych odcinków taśm LED rozmieszczonych w różnych częściach pomieszczenia.

3. Oświetlenie dekoracyjne budynków

Wspomaganie transmisji danych w rozbudowanych systemach adresowalnego oświetlenia architektonicznego.

4. Reklamy świetlne LED

Regeneracja sygnału w cyfrowych instalacjach reklamowych i ekspozycyjnych.

5. Scenografia i instalacje multimedialne

Wykorzystanie w systemach dynamicznego oświetlenia, w których sterownik musi przekazywać dane do oddalonych sekcji LED.

6. Pokoje gamingowe

Obsługa rozbudowanych instalacji cyfrowych taśm LED z animacjami Dream Color.

7. Restauracje, hotele i lokale usługowe

Regeneracja sygnału w dekoracyjnych systemach oświetlenia o większym zasięgu.

8. Profesjonalne instalacje Digital SPI

Budowa systemów wykorzystujących kilka torów sygnałowych i kompatybilne cyfrowe moduły LED.

Jak podłączyć wzmacniacz sygnału MiBoxer SPI-PA4?

Wzmacniacz należy zamontować pomiędzy kompatybilnym sterownikiem Digital SPI a dalszym odcinkiem cyfrowej taśmy LED lub innym urządzeniem odbierającym sygnał.

Podstawowy schemat połączenia

Sterownik Digital SPI → DATA IN wzmacniacza SPI-PA4 → DATA OUT → Cyfrowa taśma LED

Wzmacniacz wymaga również odpowiedniego zasilania DC.

Podłączenie sygnału DATA

• DATA IN – wejście cyfrowego sygnału sterującego.
• DATA OUT – wyjście zregenerowanego sygnału.
• GND – masa sygnałowa, podłączana zgodnie ze schematem producenta.
• V+ – dodatni przewód zasilania urządzenia.

Poszczególne wyjścia sygnałowe należy połączyć zgodnie z oznaczeniami na obudowie i instrukcją producenta.

Nie należy zakładać, że każde wyjście obsługuje dowolny protokół lub że możliwe jest dowolne łączenie i rozdzielanie torów DATA.

Podstawowe etapy montażu

1. Sprawdź typ cyfrowej taśmy LED i wykorzystywany protokół SPI.
2. Sprawdź napięcie zasilania wzmacniacza.
3. Odłącz zasilanie instalacji przed rozpoczęciem montażu.
4. Podłącz zasilanie do wzmacniacza zgodnie z oznaczeniami.
5. Podłącz sygnał ze sterownika do odpowiedniego wejścia DATA IN.
6. Podłącz przewody sygnałowe do właściwych wyjść DATA OUT.
7. Zapewnij poprawne połączenie masy sygnałowej zgodnie ze schematem.
8. Sprawdź poprawność wszystkich połączeń.
9. Włącz zasilanie i przetestuj działanie instalacji.
10. Sprawdź poprawność kolorów, animacji i pracy kolejnych pikseli LED.

Uwaga: wzmacniacz SPI nie służy do podłączania bezpośrednio do sieci 230V AC. Urządzenie wymaga odpowiedniego zasilania niskonapięciowego DC.

Dane techniczne wzmacniacza MiBoxer SPI-PA4

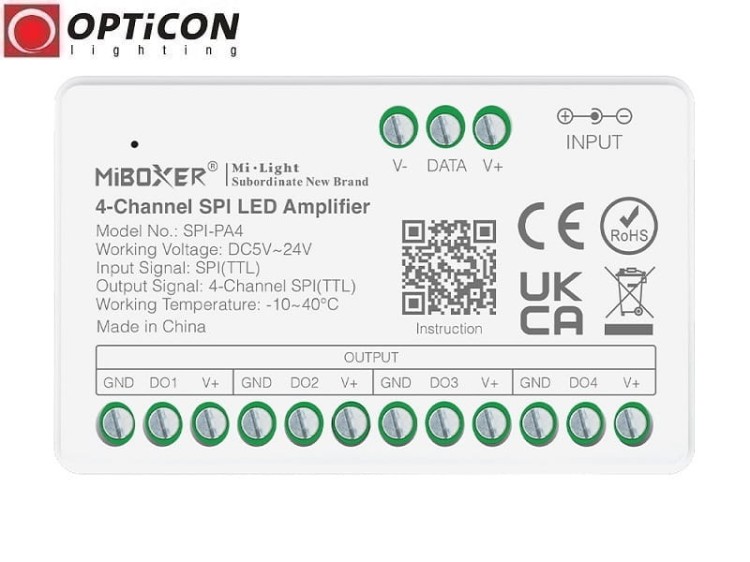

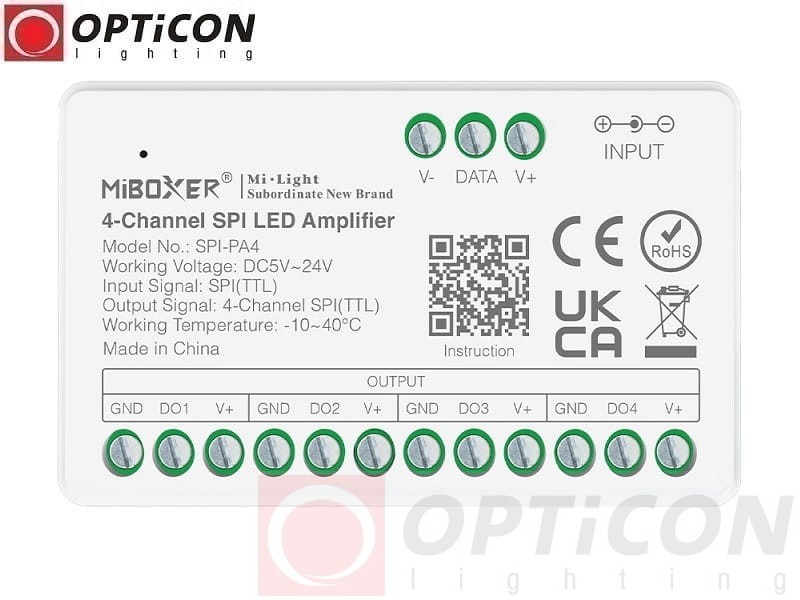

Zdjęcie wzmacniacza sygnału MiBoxer SPI-PA4 Digital SPI

FAQ – najczęściej zadawane pytania o wzmacniacz MiBoxer SPI-PA4

Do czego służy wzmacniacz MiBoxer SPI-PA4?

Urządzenie regeneruje cyfrowy sygnał DATA w kompatybilnych instalacjach LED SPI i przekazuje go do dalszych odcinków oświetlenia.

Czy wzmacniacz SPI-PA4 zwiększa moc taśmy LED?

Nie. Wzmacniacz regeneruje sygnał sterujący i nie zwiększa mocy dostępnej z zasilacza.

Czy MiBoxer SPI-PA4 posiada cztery kanały?

Tak. Urządzenie wyposażone jest w cztery kanały sygnału Digital SPI.

Czy można zastosować wzmacniacz do taśm WS2811?

Wzmacniacz jest przeznaczony do kompatybilnych instalacji SPI TTL, w tym instalacji wykorzystujących popularne układy adresowalne. Przed podłączeniem należy potwierdzić zgodność protokołu i schematu.

Czy SPI-PA4 współpracuje z WS2812 i WS2815?

Może być stosowany w odpowiednio dobranych instalacjach z tymi układami, pod warunkiem zgodności parametrów sygnału i połączeń.

Czy wzmacniacz działa z napięciem 5V?

Tak. Urządzenie obsługuje zasilanie 5V, 12V i 24V DC.

Czy wzmacniacz eliminuje spadki napięcia na taśmie LED?

Nie. Spadki napięcia należy ograniczać przez odpowiedni dobór przewodów i dodatkowe punkty zasilania.

Czy SPI-PA4 umożliwia budowę dłuższej instalacji LED?

Tak. Regeneracja sygnału DATA może pomóc w realizacji dłuższych i bardziej rozbudowanych instalacji, jeżeli pozostałe parametry systemu zostały prawidłowo dobrane.

Czy wzmacniacz posiada WiFi lub sterowanie pilotem?

Nie. SPI-PA4 jest wzmacniaczem sygnału, a nie sterownikiem WiFi lub odbiornikiem radiowym. Sterowanie kolorami i animacjami realizuje kompatybilny sterownik Digital SPI.

Czy można podłączyć zwykłą analogową taśmę RGB?

Nie. Urządzenie przeznaczone jest do cyfrowych instalacji SPI, a nie do analogowych taśm RGB sterowanych sygnałem PWM.

Czy wzmacniacz wymaga zasilania?

Tak. Urządzenie wymaga odpowiedniego zasilania DC zgodnego z jego specyfikacją.

Czy cztery kanały oznaczają cztery niezależne strefy?

Nie automatycznie. Wzmacniacz regeneruje sygnał cyfrowy. Niezależne sterowanie strefami zależy od zastosowanego sterownika nadrzędnego i sposobu połączenia instalacji.

MiBoxer SPI-PA4 – stabilniejsza transmisja danych w cyfrowych instalacjach LED

Wzmacniacz sygnału MiBoxer SPI-PA4 Digital SPI 4-kanałowy to praktyczne rozwiązanie do rozbudowanych instalacji adresowalnego oświetlenia LED.

Regeneracja sygnału DATA, cztery kanały cyfrowe oraz możliwość pracy z napięciem 5V, 12V i 24V DC sprawiają, że urządzenie może być wykorzystywane w oświetleniu dekoracyjnym, reklamowym, architektonicznym i multimedialnym.

W połączeniu z odpowiednio dobranym sterownikiem Digital SPI i prawidłowo zaprojektowanym zasilaniem pozwala ograniczyć problemy z transmisją danych oraz zwiększyć niezawodność działania cyfrowych taśm LED.

Wybierz MiBoxer SPI-PA4, aby regenerować sygnał cyfrowy DATA i rozbudować instalację adresowalnych taśm LED.
