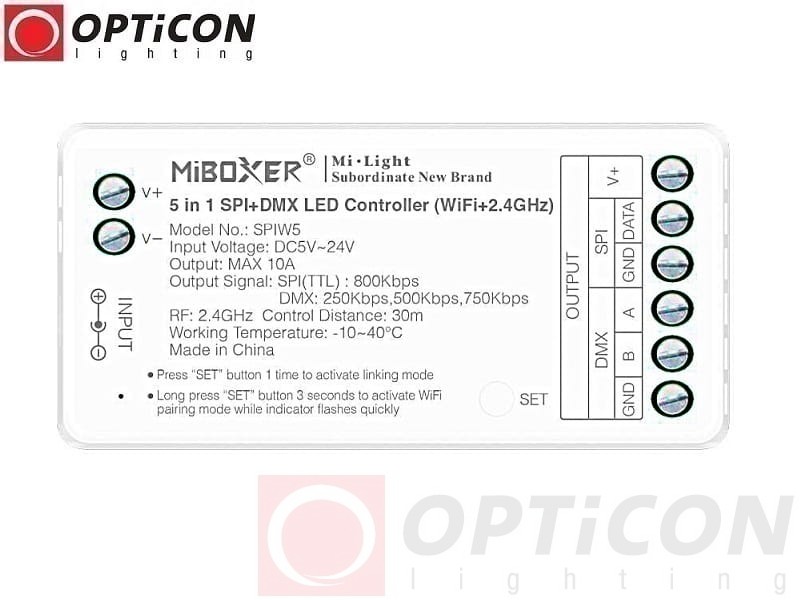

Sterownik Cyfrowych Taśm LED MiBoxer SPIW5 Digital SPI / DMX 5in1 10A 5V / 12V / 24V DC WiFi Tuya RF 2,4GHz

MiBoxer SPIW5 – inteligentny sterownik cyfrowych taśm LED SPI i DMX z WiFi Tuya

Mi-Light / MiBoxer SPIW5 Digital SPI / DMX 5in1 to zaawansowany sterownik przeznaczony do obsługi adresowalnych taśm i modułów LED Digital SPI oraz kompatybilnych instalacji DMX. Urządzenie umożliwia tworzenie dynamicznych animacji świetlnych, efektów Dream Color, płynnych przejść kolorów oraz zaawansowanych scen oświetleniowych.

Sterownik obsługuje pięć trybów pracy: MONO, CCT, RGB, RGBW oraz RGBCCT. Dzięki temu jedno urządzenie może współpracować z różnymi typami cyfrowych taśm LED, od jednokolorowych instalacji dekoracyjnych po rozbudowane systemy wielokolorowe z regulacją temperatury barwowej.

Najważniejszą zaletą modelu MiBoxer SPIW5 jest możliwość sterowania oświetleniem na kilka sposobów:

• WiFi 2,4GHz – sterowanie za pomocą aplikacji Tuya Smart.
• RF 2,4GHz – obsługa kompatybilnych pilotów i paneli Mi-Light / MiBoxer.
• Tryb muzyczny – dynamiczne efekty świetlne reagujące na dźwięk.
• System strefowy – wspólne sterowanie kompatybilnymi odbiornikami przypisanymi do jednej grupy.

Sterownik pracuje z instalacjami zasilanymi napięciem 5V DC, 12V DC oraz 24V DC, a maksymalne deklarowane obciążenie wynosi 10A.

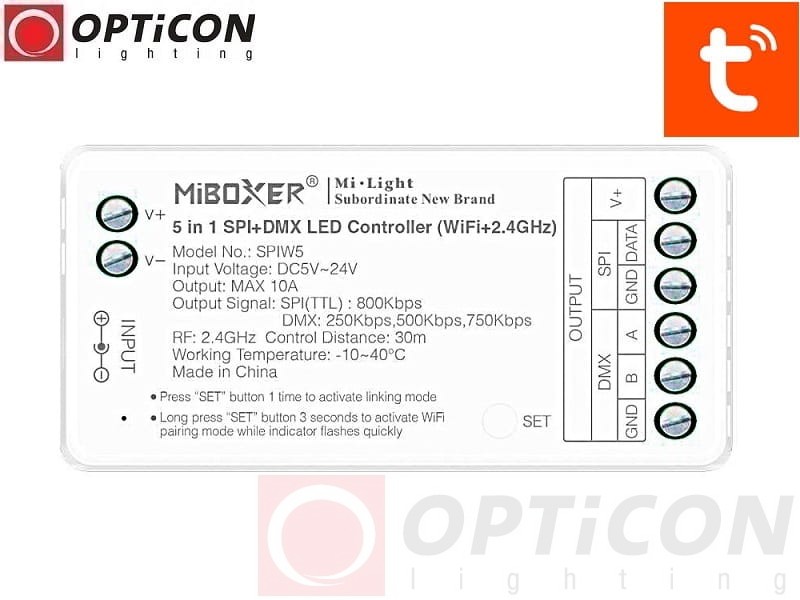

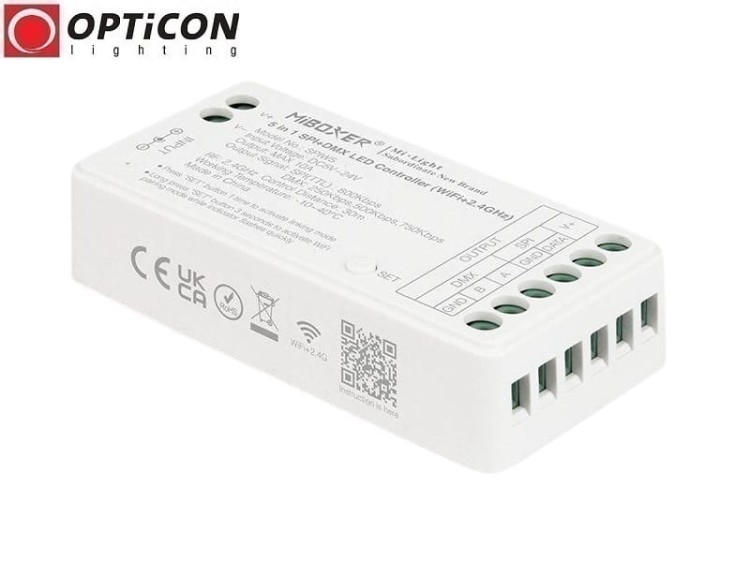

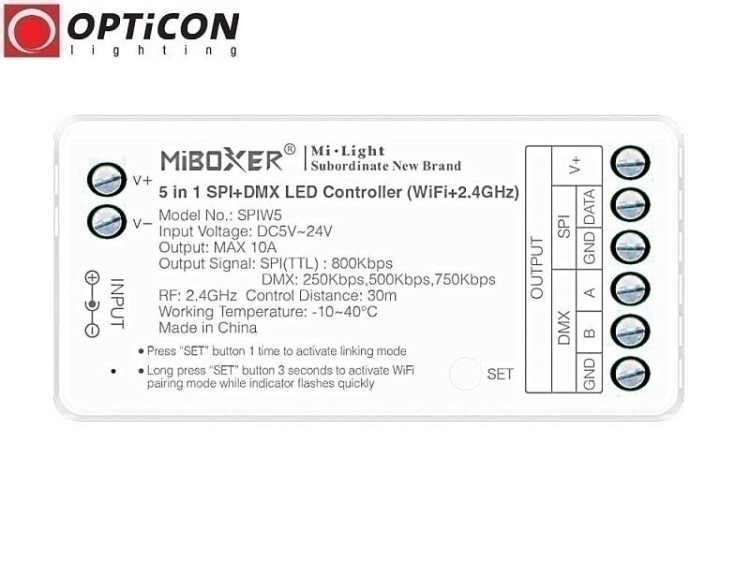

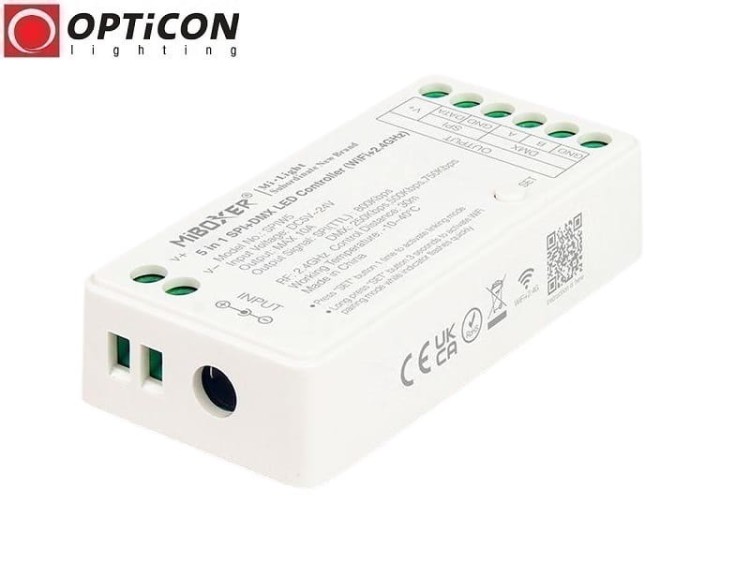

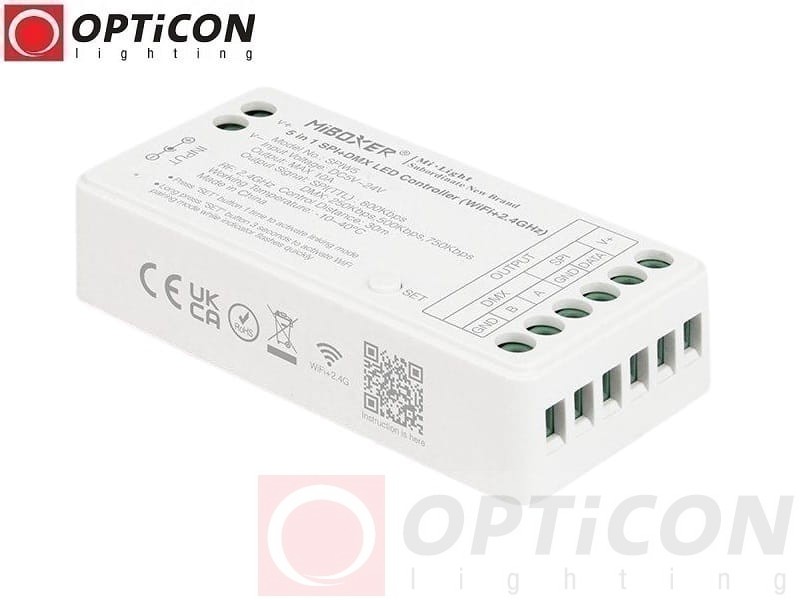

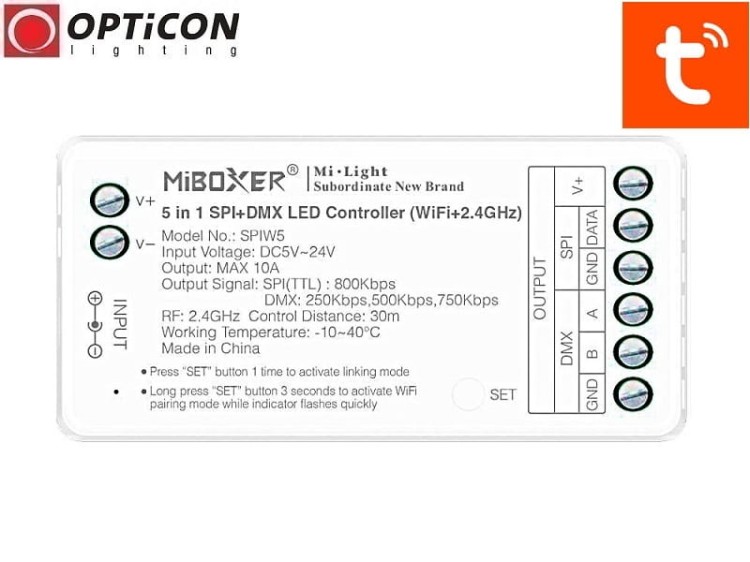

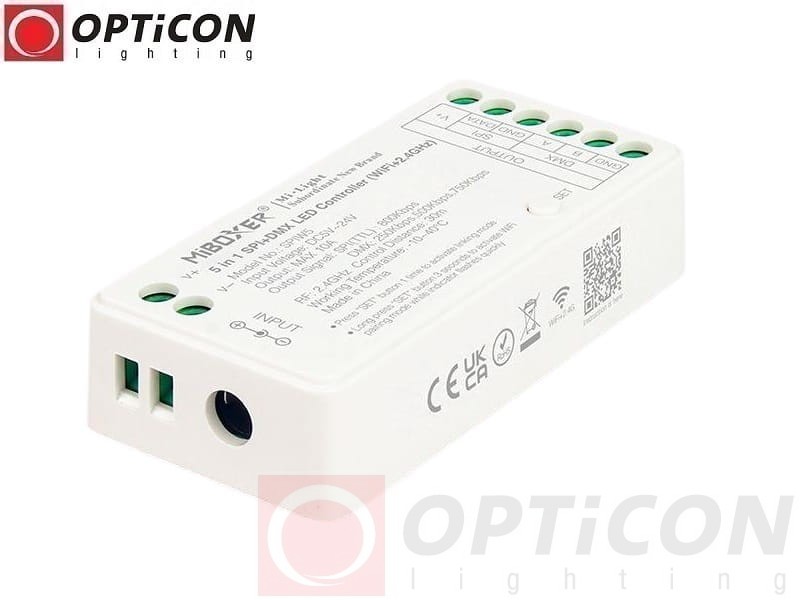

Dzięki niewielkim wymiarom 74,5 × 36 × 17 mm urządzenie można zamontować w odpowiednio przygotowanej zabudowie meblowej, suficie podwieszanym lub obudowie instalacyjnej, zapewniając właściwe warunki pracy.

Najważniejsze zalety sterownika MiBoxer SPIW5

• Digital SPI / DMX 5in1 – obsługa kompatybilnych cyfrowych taśm LED i instalacji DMX.
• 5 trybów pracy – MONO, CCT, RGB, RGBW oraz RGBCCT.
• WiFi 2,4GHz – sterowanie oświetleniem przez aplikację Tuya Smart.
• RF 2,4GHz – współpraca z kompatybilnymi pilotami i panelami.
• Sterowanie przez internet – dostęp do instalacji za pośrednictwem aplikacji i odpowiednio skonfigurowanej sieci.
• Obsługa popularnych układów SPI – m.in. WS2811, WS2812, WS2813, WS2815, SK6812 i UCS1903.
• Efekty Dynamic SPI – animacje i dynamiczne przejścia kolorów.
• Efekty Dream Color – wielokolorowe animacje adresowalnych pikseli LED.
• Tryb muzyczny – reakcja oświetlenia na dźwięk.
• Możliwość synchronizacji sterowników – wspólne sterowanie kompatybilnymi odbiornikami.
• Pamięć ostatnich ustawień – wygodne użytkowanie po ponownym uruchomieniu.
• Trzy napięcia pracy – 5V, 12V i 24V DC.
• Maksymalne obciążenie 10A – obsługa instalacji o odpowiednio dobranym poborze prądu.
• Obsługa do 1024 pikseli SPI – możliwość tworzenia rozbudowanych animacji.
• Kompaktowa obudowa – łatwy montaż w instalacjach LED.

Digital SPI 5in1 – pięć trybów sterowania cyfrowymi taśmami LED

MiBoxer SPIW5 umożliwia wybór rodzaju podłączonego oświetlenia w aplikacji Tuya Smart.

System 5in1 pozwala wykorzystać jeden sterownik w instalacjach opartych na różnych typach cyfrowych taśm LED.

1. MONO – cyfrowe taśmy LED jednokolorowe

Tryb MONO przeznaczony jest do kompatybilnych cyfrowych taśm LED świecących jednym kolorem.

Umożliwia regulację jasności oraz korzystanie z obsługiwanych efektów dynamicznych.

Sprawdza się w oświetleniu schodów, wnęk, sufitów podwieszanych i elementów dekoracyjnych.

2. CCT – cyfrowe taśmy LED Multi White

Tryb CCT pozwala sterować cyfrowymi taśmami LED z regulacją temperatury barwowej światła białego.

W zależności od zastosowanej taśmy można zmieniać temperaturę barwową od ciepłej do zimnej bieli oraz regulować jasność.

Rozwiązanie doskonale sprawdza się w kuchniach, salonach, sypialniach i biurach.

3. RGB – cyfrowe taśmy LED wielokolorowe

Tryb RGB umożliwia sterowanie cyfrowymi taśmami LED wyposażonymi w diody czerwone, zielone i niebieskie.

Dzięki adresowalnym pikselom można tworzyć animacje, w których poszczególne fragmenty taśmy wyświetlają różne kolory jednocześnie.

Przykładowe efekty to płynąca fala, tęcza, dynamiczne przejścia kolorów oraz animacje Dream Color.

4. RGBW – cyfrowe taśmy LED RGB z dodatkowym kanałem białym

Tryb RGBW łączy sterowanie kolorami RGB z dodatkowym kanałem światła białego.

Dzięki temu można uzyskać zarówno efektowne oświetlenie dekoracyjne, jak i światło białe generowane przez dedykowane diody.

Temperatura barwowa kanału białego zależy od zastosowanej taśmy LED.

5. RGBCCT – cyfrowe taśmy LED RGB z regulacją temperatury barwowej

RGBCCT to zaawansowany system łączący kolorowe oświetlenie RGB z dwoma kanałami białego światła: ciepłym i zimnym.

Umożliwia zmianę kolorów, regulację jasności oraz temperatury barwowej światła białego w zakresie oferowanym przez kompatybilną taśmę LED.

Tryb RGBCCT sprawdza się w nowoczesnych instalacjach, w których oświetlenie pełni zarówno funkcję użytkową, jak i dekoracyjną.

Ważne: sterownik przeznaczony jest do kompatybilnych cyfrowych taśm LED. Nie jest standardowym sterownikiem PWM do zwykłych analogowych taśm MONO, CCT, RGB, RGBW lub RGBCCT.

Digital SPI i DMX – dwa systemy sterowania oświetleniem

MiBoxer SPIW5 obsługuje cyfrowe sterowanie LED w standardach Digital SPI oraz DMX.

Digital SPI – adresowalne taśmy LED

Cyfrowe taśmy LED SPI wykorzystują układy sterujące, które umożliwiają niezależne sterowanie poszczególnymi pikselami lub grupami diod.

Dzięki temu na jednej taśmie LED mogą jednocześnie występować różne kolory, a oświetlenie może tworzyć dynamiczne animacje.

DMX – cyfrowe sterowanie oświetleniem

DMX to system cyfrowego sterowania wykorzystywany w instalacjach oświetleniowych, scenicznych, dekoracyjnych i reklamowych.

Obsługa DMX w sterowniku SPIW5 pozwala wykorzystać urządzenie z kompatybilnymi cyfrowymi urządzeniami LED zgodnie z dokumentacją producenta.

Uwaga: przed podłączeniem instalacji DMX należy sprawdzić zgodność sygnału, sposobu podłączenia i obsługiwanego protokołu. Obsługa DMX nie oznacza automatycznie zgodności z każdym urządzeniem wyposażonym w standardowe złącze DMX512.

Obsługiwane układy cyfrowych taśm LED SPI

Sterownik MiBoxer SPIW5 współpracuje z wieloma popularnymi układami cyfrowymi wykorzystywanymi w adresowalnych taśmach LED.

Według podanej specyfikacji obsługiwane są:

• TM1809
• TM1804
• TM1812
• SK6813
• UCS1903
• UCS1909
• UCS1912
• UCS2903
• UCS2909
• UCS2912
• WS2811
• WS2812
• WS2813
• WS2815
• SK6812 RGBW
• WS2813 RGBW
• WS2814 RGBW

Urządzenie obsługuje również kompatybilne instalacje DMX.

Przed zakupem należy sprawdzić zgodność konkretnej taśmy LED z obsługiwanym protokołem cyfrowym. Sama zgodność napięcia zasilania nie gwarantuje prawidłowej współpracy.

Sterowanie WiFi 2,4GHz przez aplikację Tuya Smart

Jedną z najważniejszych funkcji sterownika MiBoxer SPIW5 jest wbudowana komunikacja WiFi 2,4GHz, umożliwiająca obsługę oświetlenia za pomocą aplikacji Tuya Smart.

Po prawidłowym skonfigurowaniu urządzenia w sieci WiFi można sterować oświetleniem za pomocą smartfona.

Funkcje sterowania przez aplikację Tuya Smart

• Włączanie i wyłączanie oświetlenia.
• Regulacja jasności.
• Zmiana kolorów RGB.
• Regulacja temperatury barwowej w kompatybilnych trybach.
• Wybór efektów dynamicznych.
• Konfiguracja rodzaju podłączonej taśmy LED.
• Obsługa dostępnych scen i ustawień oświetlenia.
• Sterowanie przez internet po prawidłowym skonfigurowaniu urządzenia i sieci.
• Korzystanie z funkcji muzycznych dostępnych dla urządzenia.

Do połączenia sterownika z siecią wymagane jest WiFi pracujące w paśmie 2,4GHz. Sieć działająca wyłącznie w paśmie 5GHz nie jest odpowiednia do bezpośredniego parowania urządzenia.

Zakres funkcji aplikacji może zależeć od jej wersji, oprogramowania sterownika i konfiguracji instalacji.

Komunikacja radiowa RF 2,4GHz – sterowanie pilotami i panelami

Oprócz WiFi sterownik posiada odbiornik radiowy RF 2,4GHz, umożliwiający współpracę z kompatybilnymi urządzeniami sterującymi Mi-Light / MiBoxer.

Dzięki temu oświetleniem można sterować nie tylko za pomocą smartfona, ale również tradycyjnego pilota lub odpowiedniego panelu ściennego.

Zalety sterowania radiowego

• Zasięg do 30 metrów.
• Brak konieczności kierowania pilota w stronę sterownika.
• Możliwość ukrycia sterownika w zabudowie.
• Wygodne sterowanie bez uruchamiania aplikacji.
• Możliwość przypisania kilku kompatybilnych nadajników.
• Możliwość wykorzystania urządzenia w systemach strefowych.

Do jednego sterownika można przypisać maksymalnie 4 kompatybilne piloty lub panele.

Rzeczywisty zasięg zależy od przeszkód, warunków montażu i zakłóceń radiowych.

Kompatybilne piloty i urządzenia sterujące

Sterownik SPIW5 współpracuje z kompatybilnymi pilotami przeznaczonymi do cyfrowych taśm LED oraz odpowiednimi urządzeniami systemu Mi-Light / MiBoxer.

Pilot MiBoxer C9 Digital SPI

Pilot MiBoxer C9 umożliwia sterowanie kompatybilnym oświetleniem cyfrowym, zmianę kolorów, regulację jasności oraz obsługę animacji.

W systemie z kompatybilnym sterownikiem pozwala korzystać również z funkcji zapisywania scen świetlnych.

Zobacz pilot MiBoxer C9 Digital SPI

Pozostałe piloty do cyfrowych taśm LED

Sprawdź również dostępne piloty i akcesoria przeznaczone do cyfrowych systemów LED Mi-Light / MiBoxer.

Piloty do cyfrowych taśm LED Mi-Light / MiBoxer

Czujniki ruchu Mi-Light / MiBoxer

W odpowiednio skonfigurowanych instalacjach możliwe jest zastosowanie kompatybilnych urządzeń automatyki radiowej, w tym wybranych czujników ruchu.

Przed zakupem należy potwierdzić kompatybilność konkretnego czujnika ze sterownikiem SPIW5.

Czujniki ruchu Mi-Light / MiBoxer

Efekty Dynamic SPI i Dream Color

Sterownik MiBoxer SPIW5 umożliwia wykorzystanie zaawansowanych efektów świetlnych charakterystycznych dla cyfrowych taśm LED.

W odróżnieniu od analogowych taśm RGB, w których wszystkie diody zazwyczaj świecą tym samym kolorem, cyfrowe taśmy SPI pozwalają niezależnie sterować poszczególnymi pikselami lub grupami diod.

Przykładowe efekty świetlne

• Efekt tęczy – różne kolory wyświetlane jednocześnie na długości taśmy.
• Efekt płynącej fali – przemieszczanie się koloru wzdłuż taśmy LED.
• Dream Color – wielokolorowe animacje adresowalnych pikseli.
• Płynne przejścia kolorów – stopniowe zmiany barw.
• Dynamiczne sekwencje – animacje wykorzystujące zmianę kolorów i jasności.
• Efekty muzyczne – zmiany oświetlenia reagujące na dźwięk.

Rodzaj i liczba dostępnych efektów zależą od zastosowanej taśmy LED, wybranego trybu pracy oraz funkcji aplikacji lub pilota.

Tryb muzyczny – oświetlenie reagujące na dźwięk

MiBoxer SPIW5 posiada funkcję sterowania oświetleniem w rytm muzyki.

Efekty świetlne mogą reagować na dźwięki rejestrowane przez mikrofon sterownika lub mikrofon smartfona współpracującego z aplikacją Tuya Smart, zgodnie z dostępnymi opcjami urządzenia.

Gdzie przydaje się tryb muzyczny?

• Pokoje gamingowe.
• Stanowiska komputerowe.
• Domowe sale multimedialne.
• Restauracje i bary.
• Lokale rozrywkowe.
• Instalacje dekoracyjne.
• Oświetlenie imprez i wydarzeń.

Tryb muzyczny umożliwia uzyskanie dynamicznych zmian oświetlenia dopasowanych do rytmu i charakteru odtwarzanej muzyki.

Synchronizacja wielu sterowników LED

MiBoxer SPIW5 może współpracować z innymi kompatybilnymi sterownikami w systemach strefowych.

Przypisanie kilku odbiorników do tej samej strefy pozwala na wspólne sterowanie ich pracą, np. zmianą kolorów, jasności lub wyborem programu.

Rozwiązanie jest szczególnie przydatne w dużych instalacjach, w których cyfrowe taśmy LED są podzielone na kilka oddzielnie zasilanych odcinków.

Uwaga: wspólne sterowanie i synchronizacja funkcji nie muszą oznaczać idealnej zgodności czasowej wszystkich animacji piksel po pikselu. Efekt zależy od konfiguracji i zastosowanych urządzeń.

Zasilanie 5V, 12V i 24V DC – dobór odpowiedniego zasilacza

Sterownik SPIW5 współpracuje z cyfrowymi instalacjami LED zasilanymi napięciem:

• 5V DC – popularnym w wielu adresowalnych taśmach LED.
• 12V DC – stosowanym w oświetleniu dekoracyjnym i reklamowym.
• 24V DC – wykorzystywanym m.in. w bardziej rozbudowanych instalacjach LED.

Napięcie zasilacza musi odpowiadać wymaganiom podłączonej taśmy LED.

Sterownik nie jest przetwornicą napięcia. Podłączenie taśmy LED 5V do zasilania 12V lub 24V może doprowadzić do jej uszkodzenia.

Maksymalny prąd i moc

Deklarowane maksymalne obciążenie sterownika wynosi 10A.

Wartości mocy wynikają z iloczynu napięcia i prądu. Przy projektowaniu instalacji należy dodatkowo uwzględnić parametry złącz, przekroje przewodów, pobór prądu taśmy oraz sposób rozprowadzenia zasilania.

W dłuższych instalacjach cyfrowych taśm LED może być konieczne zastosowanie dodatkowych punktów zasilania, aby ograniczyć spadki napięcia.

Maksymalna liczba obsługiwanych pikseli LED

Sterownik MiBoxer SPIW5 umożliwia obsługę cyfrowych instalacji LED o następujących limitach:

• Digital SPI: do 1024 pikseli.
• DMX: do 768 pikseli.

Piksel LED oznacza adresowalny punkt lub grupę diod sterowanych jako jeden element.

Liczba pikseli nie zawsze odpowiada liczbie fizycznych diod LED, ponieważ w niektórych taśmach jeden piksel obejmuje kilka diod.

Podane limity dotyczą możliwości sterowania i nie zastępują obliczeń obciążenia prądowego instalacji.

Gdzie stosować sterownik MiBoxer SPIW5 Digital SPI / DMX?

Oświetlenie domów i mieszkań

Inteligentne sterowanie cyfrowymi taśmami LED w salonach, sypialniach, kuchniach i korytarzach.

Oświetlenie sufitów podwieszanych

Dynamiczne animacje świetlne wzdłuż wnęk sufitowych i profili aluminiowych.

Pokoje gamingowe

Efekty Dream Color, podświetlenie biurek, półek i stanowisk komputerowych.

Domowe sale multimedialne

Oświetlenie dekoracyjne reagujące na muzykę i zmieniające kolory.

Restauracje, bary i hotele

Nowoczesne animacje LED dopasowane do charakteru wnętrza.

Sale konferencyjne

Możliwość sterowania oświetleniem dekoracyjnym z aplikacji lub kompatybilnego pilota.

Witryny sklepowe

Wielokolorowe animacje przyciągające uwagę klientów.

Reklamy LED

Dynamiczne efekty świetlne w kompatybilnych cyfrowych instalacjach reklamowych.

Instalacje DMX

Współpraca z odpowiednio dobranymi cyfrowymi urządzeniami LED obsługującymi zgodny sposób sterowania.

Smart Home i Smart Lighting

Sterowanie przez WiFi, aplikację Tuya Smart i kompatybilne urządzenia radiowe.

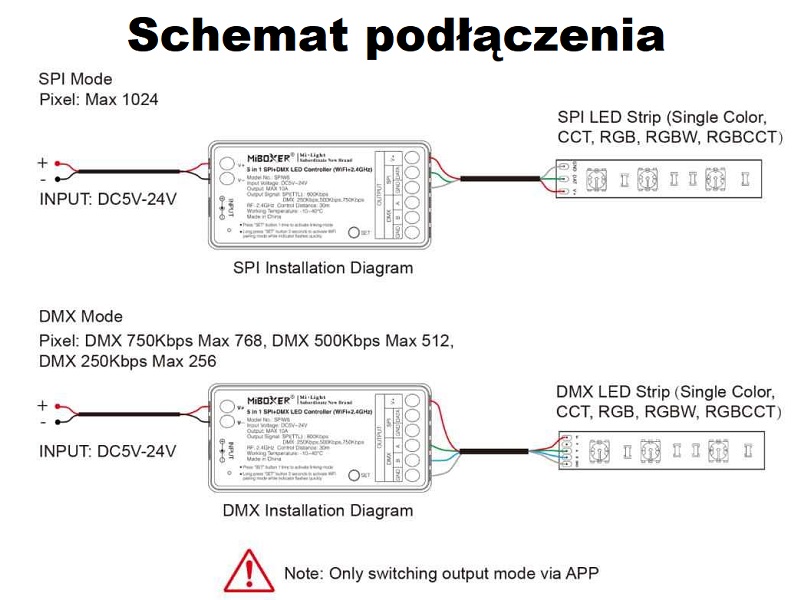

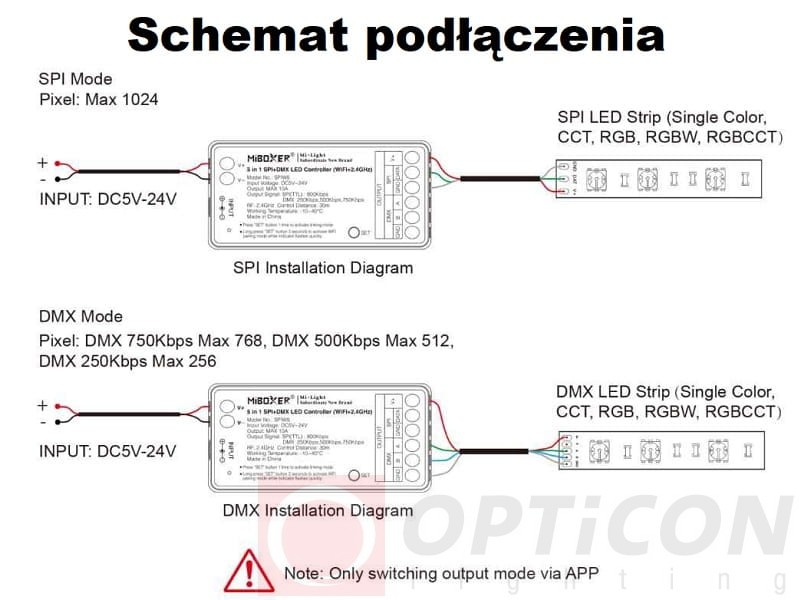

Jak podłączyć sterownik MiBoxer SPIW5?

Sterownik SPIW5 montowany jest pomiędzy zasilaczem a cyfrową taśmą LED.

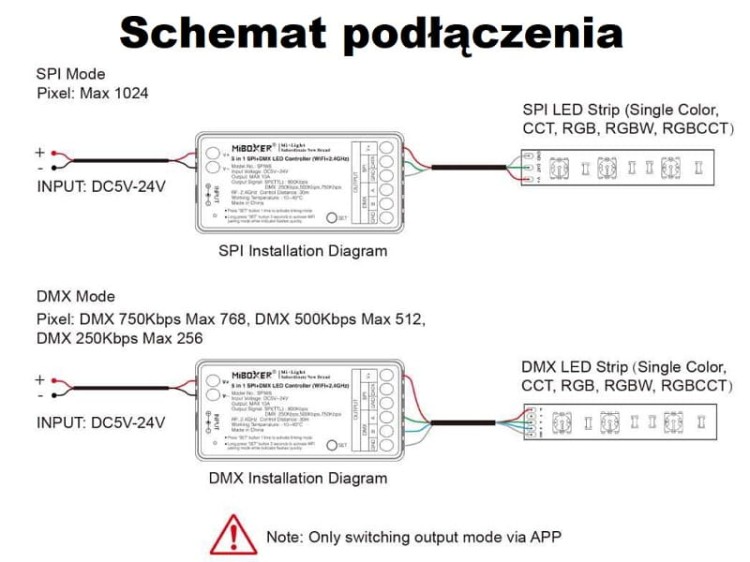

Podstawowy schemat instalacji

Zasilacz LED 5V / 12V / 24V DC → Sterownik MiBoxer SPIW5 → Cyfrowa taśma LED SPI

Smartfon z aplikacją Tuya Smart → WiFi 2,4GHz → Sterownik SPIW5

Pilot MiBoxer C9 → RF 2,4GHz → Sterownik SPIW5

Podłączenie typowej cyfrowej taśmy LED SPI

Wiele cyfrowych taśm LED SPI posiada trzy podstawowe przewody:

• V+ – dodatni przewód zasilania.
• GND – ujemny przewód zasilania i masa sygnałowa.
• DIN – wejście danych cyfrowych.

Przewody zasilające należy podłączyć zgodnie z oznaczeniami sterownika i taśmy LED.

Przewód sterujący DIN należy podłączyć do odpowiedniego wyjścia danych sterownika, oznaczonego DATA, zgodnie z instrukcją producenta.

Ważne: nie wszystkie cyfrowe taśmy LED posiadają identyczny układ przewodów. Niektóre wykorzystują dodatkowe linie sygnałowe lub inne sposoby podłączenia.

Podstawowe etapy uruchomienia

1. Sprawdź napięcie i protokół cyfrowej taśmy LED.
2. Dobierz odpowiedni zasilacz LED.
3. Odłącz zasilanie przed wykonaniem połączeń.
4. Podłącz zasilacz do sterownika SPIW5.
5. Podłącz cyfrową taśmę LED zgodnie ze schematem producenta.
6. Uruchom sterownik.
7. Połącz urządzenie z siecią WiFi 2,4GHz i aplikacją Tuya Smart.
8. Wybierz odpowiedni tryb MONO, CCT, RGB, RGBW lub RGBCCT.
9. Skonfiguruj parametry cyfrowej taśmy LED.
10. W razie potrzeby sparuj kompatybilny pilot RF 2,4GHz.
11. Sprawdź działanie kolorów, jasności, animacji i trybu muzycznego.

Instalacje DMX należy podłączać zgodnie z odrębnym schematem producenta dla obsługiwanego typu sygnału.

Dane techniczne sterownika MiBoxer SPIW5 Digital SPI / DMX

Zdjęcie sterownika MiBoxer SPIW5 Digital SPI / DMX WiFi Tuya

FAQ – najczęściej zadawane pytania o sterownik MiBoxer SPIW5

Czy MiBoxer SPIW5 obsługuje WiFi?

Tak. Sterownik posiada WiFi 2,4GHz i umożliwia sterowanie za pomocą aplikacji Tuya Smart.

Czy można sterować oświetleniem poza domem?

Tak. Po prawidłowym skonfigurowaniu urządzenia i połączenia internetowego aplikacja Tuya Smart umożliwia zdalne sterowanie zgodnie z dostępnymi funkcjami.

Czy sterownik współpracuje z pilotami MiBoxer?

Tak. SPIW5 posiada odbiornik RF 2,4GHz i współpracuje z kompatybilnymi pilotami, w tym pilotem MiBoxer C9 Digital SPI.

Czy MiBoxer SPIW5 obsługuje cyfrowe taśmy LED 5V?

Tak. Sterownik obsługuje instalacje 5V, 12V i 24V DC.

Czy SPIW5 obsługuje WS2811 i WS2812?

Tak. Oba układy znajdują się na liście obsługiwanych protokołów Digital SPI.

Czy można sterować cyfrowymi taśmami RGBW?

Tak. Sterownik obsługuje tryb RGBW i kompatybilne cyfrowe taśmy LED.

Czy urządzenie obsługuje RGBCCT?

Tak. Sterownik posiada tryb RGBCCT, pod warunkiem zastosowania kompatybilnego oświetlenia cyfrowego.

Jaki jest maksymalny prąd sterownika?

Maksymalne deklarowane obciążenie wynosi 10A.

Ile pikseli LED obsługuje SPIW5?

Według podanej specyfikacji sterownik obsługuje do 1024 pikseli w trybie SPI oraz do 768 pikseli w trybie DMX.

Czy sterownik posiada tryb muzyczny?

Tak. Urządzenie obsługuje efekty świetlne reagujące na dźwięk, zgodnie z dostępnymi opcjami sterownika i aplikacji.

Czy można sterować kilkoma sterownikami jednocześnie?

Tak. W kompatybilnym systemie można przypisać kilka odbiorników do jednej strefy i sterować nimi wspólnie.

Czy sterownik współpracuje ze zwykłą analogową taśmą RGB?

Nie jest to standardowy sterownik analogowych taśm RGB PWM. Model SPIW5 przeznaczony jest do kompatybilnych cyfrowych taśm LED SPI oraz odpowiednich instalacji DMX.

Czy sterownik wymaga dodatkowego zasilacza?

Tak. Należy zastosować zasilacz DC o napięciu i mocy dobranych do cyfrowej taśmy LED.

Czy do działania pilota potrzebny jest internet?

Nie. Sterowanie kompatybilnym pilotem RF 2,4GHz nie wymaga połączenia z internetem. Internet jest potrzebny do funkcji zdalnych realizowanych przez aplikację.

MiBoxer SPIW5 – cyfrowe sterowanie LED przez WiFi, RF 2,4GHz i Tuya Smart

Sterownik Mi-Light / MiBoxer SPIW5 Digital SPI / DMX 5in1 10A to rozwiązanie do nowoczesnych instalacji adresowalnego oświetlenia LED.

Obsługa pięciu trybów pracy, komunikacji WiFi i RF 2,4GHz, efektów Dynamic SPI oraz sterowania aplikacją Tuya Smart sprawia, że urządzenie sprawdza się w domach, mieszkaniach, lokalach usługowych, hotelach, restauracjach i instalacjach reklamowych.

Możliwość sterowania smartfonem lub pilotem, obsługa trybu muzycznego oraz kompatybilność z wieloma popularnymi układami cyfrowymi pozwalają wygodnie dopasować system do konkretnego zastosowania.

Wybierz MiBoxer SPIW5 Digital SPI / DMX i steruj cyfrowym oświetleniem LED z aplikacji Tuya Smart lub za pomocą pilota RF 2,4GHz.
