Konektor szybkozłączka do taśm LED SMD IP65 8 mm 2 PIN – złączka zaciskowa taśma-taśma

Szybkozłączka do hermetycznych taśm LED SMD IP65 8 mm – łączenie bez lutowania

Konektor szybkozłączka zaciskowa do taśm LED SMD IP65 8 mm 2 PIN to praktyczne akcesorium montażowe umożliwiające szybkie i wygodne połączenie dwóch jednokolorowych, hermetycznych taśm LED SMD bez lutowania. Złączka typu taśma-taśma została przystosowana do współpracy z taśmami LED o szerokości 8 mm, pokrytymi ochronną warstwą żelu lub odpowiednią powłoką zabezpieczającą.

W przeciwieństwie do standardowych konektorów przeznaczonych do nieosłoniętych taśm LED, szybkozłączka do taśm LED IP65 posiada konstrukcję umożliwiającą montaż kompatybilnych taśm z dodatkową warstwą ochronną. Dzięki temu sprawdza się podczas wykonywania instalacji oświetleniowych w miejscach, w których stosowane są taśmy LED zabezpieczone przed wilgocią i kurzem.

Montaż odbywa się bez użycia lutownicy. Wystarczy odpowiednio przygotować końcówki taśm LED, umieścić je wewnątrz konektora, zachować prawidłową biegunowość i zamknąć mechanizm zaciskowy.

Kompaktowe wymiary 15 x 15 x 8 mm ułatwiają montaż w zabudowach meblowych, instalacjach dekoracyjnych oraz odpowiednio dobranych profilach aluminiowych LED.

Konektor przeznaczony jest do instalacji niskonapięciowych o maksymalnym napięciu 36V DC i maksymalnym prądzie 3 A.

WAŻNE: Produkt jest przeznaczony do jednokolorowych taśm LED SMD IP65 o szerokości 8 mm. Nie pasuje do taśm LED COB.

Najważniejsze zalety konektora LED SMD IP65 8 mm

• Do hermetycznych taśm LED IP65 – przystosowany do kompatybilnych taśm pokrytych warstwą ochronnego żelu.
• Technologia SMD – przeznaczony do jednokolorowych taśm LED SMD.
• Szerokość taśmy 8 mm – dopasowany do odpowiednich taśm LED o szerokości płytki PCB 8 mm.
• Typ złącza 2 PIN – dwa styki elektryczne do połączenia biegunów dodatniego i ujemnego.
• Połączenie taśma-taśma – bezpośrednie łączenie dwóch odcinków taśmy LED.
• Montaż bez lutowania – nie wymaga stosowania lutownicy ani cyny.
• Mechanizm zaciskowy – umożliwia szybkie wykonanie połączenia elektrycznego.
• Do taśm z powłoką ochronną – konstrukcja przystosowana do kompatybilnych taśm LED IP65.
• Kompaktowe wymiary – długość 15 mm, szerokość 15 mm, wysokość 8 mm.
• Maksymalny prąd 3 A – do instalacji o odpowiednio dobranym obciążeniu.
• Maksymalne napięcie 36V DC – do kompatybilnych instalacji niskonapięciowych.
• Łatwe przedłużanie taśm LED – wygodne łączenie kolejnych odcinków oświetlenia.
• Możliwość naprawy instalacji – łączenie sprawnych fragmentów taśmy po usunięciu uszkodzonego odcinka.
• Szerokie zastosowanie – oświetlenie kuchni, mebli, witryn, schodów i zabudów dekoracyjnych.

Konektor do taśm LED IP65 – czym różni się od standardowej szybkozłączki?

Standardowe szybkozłączki do taśm LED są najczęściej przeznaczone do nieosłoniętych płytek PCB, na których pola kontaktowe są bezpośrednio dostępne.

W przypadku hermetycznych taśm LED IP65 powierzchnia taśmy pokryta jest dodatkową warstwą ochronną, która zwiększa jej grubość i może utrudniać montaż w zwykłych złączkach.

Konektor do taśm LED SMD IP65 8 mm został przystosowany do takiej konstrukcji taśmy, dzięki czemu umożliwia wykonanie połączenia bezlutowego w kompatybilnych modelach z powłoką ochronną.

Najważniejsze różnice

Ważne: Przystosowanie złączki do taśm IP65 nie oznacza, że każde wykonane połączenie automatycznie zachowuje klasę szczelności IP65. W miejscach narażonych na wilgoć połączenie należy odpowiednio zabezpieczyć.

Do jakich taśm LED pasuje konektor IP65 8 mm 2 PIN?

Oferowana szybkozłączka LED IP65 8 mm przeznaczona jest do jednokolorowych taśm LED wykonanych w technologii SMD, które posiadają dwa pola kontaktowe i odpowiednią konstrukcję warstwy ochronnej.

Może współpracować z kompatybilnymi modelami:

• Taśmy LED SMD2835 IP65 8 mm – jednokolorowe modele z dwoma polami kontaktowymi.
• Taśmy LED SMD3528 IP65 8 mm – modele o odpowiedniej szerokości i konstrukcji.
• Taśmy LED SMD 12V IP65 – kompatybilne taśmy o szerokości 8 mm.
• Taśmy LED SMD 24V IP65 – jednokolorowe modele o odpowiednich wymiarach.
• Taśmy LED SMD białe ciepłe IP65 – kompatybilne modele 2 PIN.
• Taśmy LED SMD białe neutralne IP65 – kompatybilne modele 2 PIN.
• Taśmy LED SMD białe zimne IP65 – kompatybilne modele 2 PIN.
• Jednokolorowe taśmy LED SMD czerwone, zielone i niebieskie IP65 – przy zgodności parametrów mechanicznych i elektrycznych.

Uwaga: Sama szerokość płytki PCB 8 mm i oznaczenie IP65 nie gwarantują zgodności ze wszystkimi taśmami LED. Przed zakupem należy sprawdzić grubość taśmy wraz z powłoką ochronną, rozmieszczenie pól kontaktowych oraz sposób wykonania jej zakończenia.

Ważne – szybkozłączka nie pasuje do taśm LED COB

Oferowany konektor jest przeznaczony do taśm LED SMD i nie jest kompatybilny z taśmami LED COB.

Taśmy LED COB różnią się od taśm SMD konstrukcją powierzchni świecącej oraz sposobem wykonania warstwy luminoforu i pól kontaktowych.

W związku z tym taśmy COB mogą wymagać specjalnych konektorów zaprojektowanych do ich konstrukcji.

Nie należy stosować tego konektora do taśm LED COB, nawet jeśli ich szerokość wynosi 8 mm i posiadają oznaczenie IP65.

Do taśm COB należy wybrać dedykowaną szybkozłączkę zgodną z technologią wykonania i wymiarami konkretnej taśmy.

Bezlutowe łączenie hermetycznych taśm LED – dlaczego warto?

Łączenie hermetycznych taśm LED metodą lutowania może być bardziej wymagające niż w przypadku standardowych taśm bez osłony.

Powłoka ochronna utrudnia dostęp do pól kontaktowych, a nieprawidłowe użycie lutownicy może spowodować uszkodzenie płytki PCB lub elementów elektronicznych.

Konektor zaciskowy do taśm LED SMD IP65 8 mm pozwala wykonać połączenie bez stosowania wysokiej temperatury.

Oszczędność czasu podczas montażu

Mechanizm zaciskowy umożliwia szybkie połączenie dwóch odpowiednio przygotowanych odcinków taśmy LED bez konieczności lutowania przewodów.

Brak konieczności używania lutownicy

Montaż odbywa się mechanicznie, co eliminuje ryzyko przegrzania pól kontaktowych podczas lutowania.

Wygodne przedłużanie instalacji LED

Złączka typu taśma-taśma umożliwia bezpośrednie łączenie kolejnych odcinków kompatybilnych taśm LED SMD IP65.

Estetyczny wygląd instalacji

Brak dodatkowych przewodów pomiędzy łączonymi odcinkami pozwala zachować uporządkowany wygląd oświetlenia.

Łatwa naprawa uszkodzonych odcinków

Po usunięciu uszkodzonego fragmentu taśmy LED można wykorzystać konektor do połączenia dwóch sprawnych odcinków, jeżeli ich miejsca cięcia i pola kontaktowe umożliwiają prawidłowy montaż.

Zastosowanie szybkozłączki LED SMD IP65 8 mm

Oświetlenie kuchni i blatów roboczych

Konektor może być wykorzystywany do łączenia hermetycznych taśm LED SMD zamontowanych pod szafkami kuchennymi oraz w pobliżu blatów roboczych, przy odpowiednim zabezpieczeniu połączenia.

Podświetlenie mebli i garderób

Umożliwia przedłużanie taśm LED SMD IP65 stosowanych do oświetlania wnętrz szaf, garderób i zabudów meblowych.

Oświetlenie schodów i korytarzy

Sprawdza się podczas wykonywania połączeń pomiędzy odcinkami taśm LED w instalacjach oświetlenia schodowego i komunikacyjnego.

Oświetlenie witryn sklepowych

Może być stosowany do łączenia kompatybilnych taśm LED SMD wykorzystywanych do podświetlania ekspozycji sklepowych.

Oświetlenie sufitów podwieszanych

Ułatwia wykonywanie połączeń w dekoracyjnych instalacjach LED prowadzonych w zabudowach sufitowych.

Podświetlenie półek i gablot

Umożliwia wygodne przedłużanie taśm LED stosowanych w oświetleniu półek, regałów i gablot.

Instalacje LED w kamperach i przyczepach

Może być wykorzystywany w odpowiednio zabezpieczonych instalacjach niskonapięciowych w kamperach i przyczepach kempingowych.

Oświetlenie dekoracyjne

Sprawdza się podczas wykonywania instalacji LED w zabudowach dekoracyjnych, wnękach i elementach wyposażenia wnętrz.

Kompaktowe wymiary konektora – 15 x 15 x 8 mm

Szybkozłączka do hermetycznych taśm LED 8 mm posiada niewielkie wymiary zewnętrzne:

• Długość: 15 mm.
• Szerokość: 15 mm.
• Wysokość: 8 mm.

Dzięki kompaktowej konstrukcji konektor może być stosowany w wielu zabudowach meblowych i odpowiednio dobranych profilach aluminiowych LED.

Ważne: Szerokość zewnętrzna konektora wynosi 15 mm, dlatego przed montażem w profilu aluminiowym należy sprawdzić jego szerokość wewnętrzną, dostępną wysokość oraz miejsce na klosz.

Nie każdy profil przeznaczony do taśmy LED o szerokości 8 mm pomieści konektor o wymiarach 15 x 15 x 8 mm.

Maksymalny prąd 3 A – jak dobrać moc taśmy LED?

Konektor posiada maksymalny prąd znamionowy 3 A oraz maksymalne napięcie 36V DC.

Podczas projektowania instalacji należy uwzględnić całkowity pobór prądu odcinka taśmy LED zasilanego przez szybkozłączkę.

Przykładowa moc dla instalacji 12V DC

Przy napięciu 12V DC i prądzie 3 A:

12V x 3 A = 36 W

Przykładowa moc dla instalacji 24V DC

Przy napięciu 24V DC i prądzie 3 A:

24V x 3 A = 72 W

Podane wartości są teoretycznym wynikiem obliczenia mocy elektrycznej i nie oznaczają automatycznie możliwości zasilania dowolnej taśmy LED o takiej mocy.

Należy uwzględnić również dopuszczalne obciążenie ścieżek taśmy LED, długość instalacji, spadki napięcia i warunki pracy.

Nie należy przekraczać maksymalnego prądu 3 A ani napięcia 36V DC.

Jak zamontować konektor do taśm LED SMD IP65 8 mm?

Montaż szybkozłączki odbywa się bez lutowania i nie wymaga specjalistycznych narzędzi.

1. Odłącz zasilanie instalacji LED. Przed rozpoczęciem pracy upewnij się, że taśma LED nie znajduje się pod napięciem.
2. Sprawdź rodzaj taśmy. Upewnij się, że jest to jednokolorowa taśma LED SMD IP65 o szerokości 8 mm.
3. Przygotuj końcówki taśm. Odetnij taśmy wyłącznie w miejscach oznaczonych przez producenta jako punkty cięcia.
4. Sprawdź pola kontaktowe. Upewnij się, że konstrukcja taśmy i jej powłoka ochronna umożliwiają prawidłowy kontakt ze stykami konektora.
5. Otwórz zatrzask szybkozłączki. Zrób to ostrożnie, aby nie uszkodzić mechanizmu zaciskowego.
6. Wsuń pierwszy odcinek taśmy LED. Ustaw go tak, aby pola kontaktowe znajdowały się w odpowiednim położeniu względem metalowych styków.
7. Wsuń drugi odcinek taśmy LED. Zwróć uwagę na zachowanie prawidłowej biegunowości (+ i -).
8. Zamknij zatrzask konektora. Upewnij się, że oba odcinki zostały prawidłowo zamocowane.
9. Sprawdź połączenie. Skontroluj ułożenie taśm i prawidłowe zamknięcie mechanizmu.
10. Zabezpiecz połączenie, jeśli wymaga tego miejsce instalacji. W miejscach narażonych na wilgoć zastosuj odpowiednią ochronę połączenia.
11. Włącz zasilanie i wykonaj test. Sprawdź, czy oba odcinki taśmy LED świecą prawidłowo.

Wskazówka montażowa: Nie należy usuwać powłoki ochronnej taśmy LED, jeśli nie wymaga tego konstrukcja złączki i nie dopuszcza tego producent taśmy. Nieprawidłowe przygotowanie końcówki może uszkodzić taśmę lub pogorszyć szczelność instalacji.

Czy szybkozłączka do taśm LED IP65 jest wodoodporna?

Oferowany produkt jest przystosowany do łączenia kompatybilnych taśm LED SMD IP65, jednak nie oznacza to automatycznie, że sam konektor lub wykonane za jego pomocą połączenie posiada stopień ochrony IP65.

Oznaczenie IP65 odnosi się w tym przypadku do rodzaju taśmy LED, do której przeznaczona jest szybkozłączka.

W przypadku montażu w miejscach narażonych na wilgoć, zachlapanie lub inne czynniki zewnętrzne należy odpowiednio zabezpieczyć miejsce połączenia.

Ważne: Szczelność całej instalacji zależy od zastosowanych elementów, sposobu montażu i prawidłowego zabezpieczenia połączeń elektrycznych.

Na co zwrócić uwagę przed zakupem konektora LED IP65?

• Technologia taśmy: SMD.
• Rodzaj taśmy: jednokolorowa.
• Stopień ochrony taśmy: IP65, z kompatybilną powłoką ochronną.
• Szerokość płytki PCB: 8 mm.
• Liczba pól kontaktowych: 2 PIN.
• Grubość taśmy: zgodna z konstrukcją konektora.
• Napięcie instalacji: maksymalnie 36V DC.
• Prąd przepływający przez złączkę: maksymalnie 3 A.
• Wymiary miejsca montażu: przestrzeń odpowiednia dla konektora 15 x 15 x 8 mm.

Uwaga: Produkt nie jest przeznaczony do taśm LED COB, standardowych taśm RGB 4 PIN, RGBW 5 PIN ani CCT 3 PIN.

Dane techniczne – szybkozłączka LED SMD IP65 8 mm 2 PIN

Najczęściej zadawane pytania – FAQ

Czy szybkozłączka pasuje do hermetycznych taśm LED IP65?

Tak. Konektor jest przeznaczony do kompatybilnych jednokolorowych taśm LED SMD IP65 o szerokości 8 mm, pokrytych odpowiednią warstwą ochronną.

Czy konektor pasuje do taśm LED COB?

Nie. Oferowana szybkozłączka nie pasuje do taśm LED COB. Do takich taśm należy zastosować dedykowany konektor zgodny z ich konstrukcją.

Czy złączka pasuje do taśm LED SMD2835 IP65?

Tak, do kompatybilnych jednokolorowych taśm SMD2835 IP65 o szerokości 8 mm i odpowiednio rozmieszczonych polach kontaktowych.

Czy złączka pasuje do taśm LED SMD3528 IP65?

Tak, jeżeli taśma posiada szerokość 8 mm, dwa pola kontaktowe i powłokę ochronną zgodną z konstrukcją konektora.

Czy do montażu potrzebna jest lutownica?

Nie. Konektor umożliwia wykonanie połączenia mechanicznie, za pomocą zacisku.

Czy konektor łączy dwie taśmy LED?

Tak. Jest to szybkozłączka typu taśma-taśma, przeznaczona do bezpośredniego łączenia dwóch odcinków taśmy LED.

Czy szybkozłączka pasuje do taśm LED 12V?

Tak. Może być stosowana z odpowiednio dobranymi jednokolorowymi taśmami LED SMD IP65 12V DC.

Czy szybkozłączka pasuje do taśm LED 24V?

Tak. Konektor może współpracować z kompatybilnymi taśmami LED SMD IP65 24V DC.

Jaki jest maksymalny prąd konektora?

Maksymalny prąd wynosi 3 A.

Jakie jest maksymalne napięcie złączki?

Maksymalne napięcie wynosi 36V DC.

Czy szybkozłączka zachowuje szczelność IP65?

Nie można tego zakładać. Produkt jest przystosowany do taśm LED IP65, ale samo połączenie wymaga odpowiedniego zabezpieczenia, jeśli ma być odporne na wilgoć.

Czy konektor zmieści się w profilu aluminiowym?

Może zmieścić się w odpowiednio dobranym profilu. Należy sprawdzić jego wymiary wewnętrzne, ponieważ konektor ma 15 mm szerokości i 8 mm wysokości.

Czy szybkozłączka pasuje do taśm RGB?

Nie. Standardowe taśmy RGB wymagają czterech połączeń, a oferowany konektor posiada dwa styki.

Czy konektor nadaje się do taśm LED CCT?

Nie do typowych taśm CCT wymagających trzech połączeń. Produkt jest przeznaczony do jednokolorowych taśm LED SMD 2 PIN.

Czy można wykorzystać konektor do naprawy taśmy LED?

Tak. Może służyć do połączenia dwóch sprawnych odcinków taśmy LED SMD IP65 po usunięciu uszkodzonego fragmentu, pod warunkiem zgodności parametrów.

Czy szybkozłączka umożliwia przedłużenie taśmy LED?

Tak. Pozwala bezpośrednio połączyć dwa kompatybilne odcinki jednokolorowej taśmy LED SMD IP65 o szerokości 8 mm.

Jakie są wymiary konektora?

Wymiary wynoszą 15 x 15 x 8 mm.

Ile sztuk znajduje się w zestawie?

Oferta obejmuje 1 sztukę szybkozłączki LED SMD IP65 8 mm 2 PIN.

Dlaczego warto wybrać szybkozłączkę do hermetycznych taśm LED SMD IP65 8 mm?

Konektor LED SMD IP65 8 mm 2 PIN to wygodne rozwiązanie do wykonywania połączeń pomiędzy dwoma odcinkami jednokolorowej, hermetycznej taśmy LED bez konieczności lutowania.

Konstrukcja przystosowana do kompatybilnych taśm z powłoką ochronną, mechanizm zaciskowy oraz kompaktowe wymiary 15 x 15 x 8 mm sprawiają, że produkt dobrze sprawdza się podczas wykonywania nowych instalacji oraz modernizacji istniejącego oświetlenia LED.

Szybkozłączka może być wykorzystywana w oświetleniu meblowym, kuchennym, sufitowym, dekoracyjnym i ekspozycyjnym.

Wybierz szybkozłączkę do taśm LED SMD IP65 8 mm taśma-taśma, jeśli potrzebujesz praktycznego sposobu na bezlutowe połączenie dwóch kompatybilnych odcinków hermetycznej taśmy LED.

Przypomnienie: produkt przeznaczony jest do taśm LED SMD IP65. Nie pasuje do taśm LED COB.

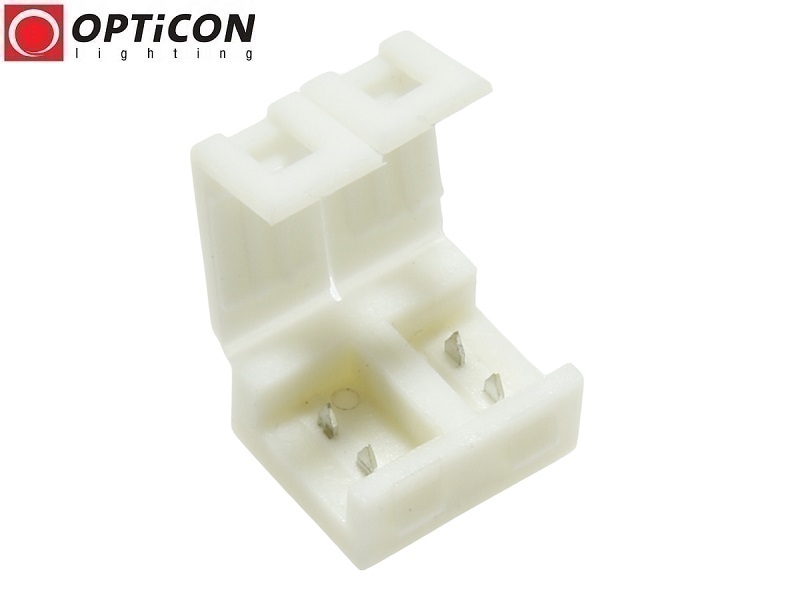

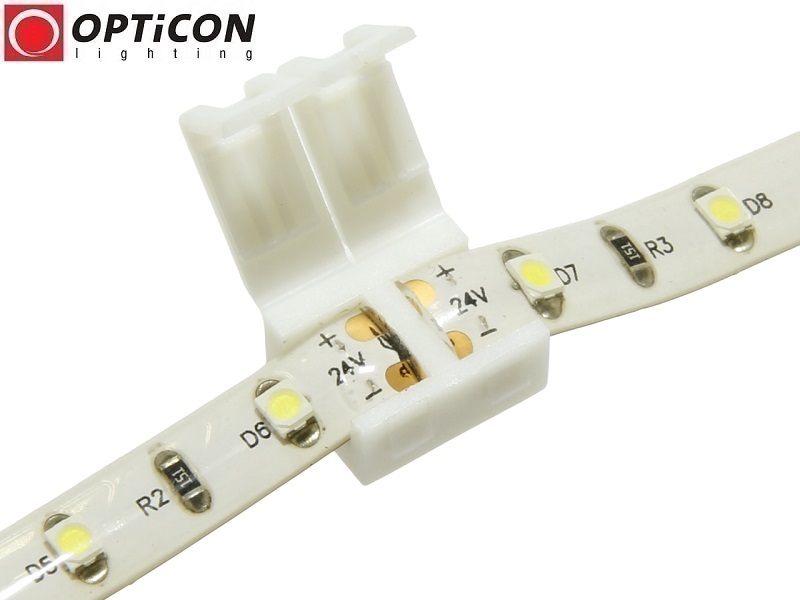

Zdjęcia produktu – konektor LED SMD IP65 8 mm
