Konektor kątowy L 90° do taśm LED SMD 8 mm 2 PIN – szybkozłączka narożna bez lutowania

Konektor narożny LED SMD 8 mm – połączenie dwóch taśm pod kątem 90°

Konektor kątowy L 90° do taśm LED SMD 8 mm 2 PIN to praktyczna szybkozłączka narożna, umożliwiająca bezpośrednie połączenie dwóch odcinków jednokolorowej taśmy LED pod kątem prostym. Dzięki specjalnej konstrukcji w kształcie litery L pozwala wygodnie zmienić kierunek prowadzenia oświetlenia o 90°, bez konieczności lutowania przewodów lub nadmiernego zaginania taśmy LED.

Złączka została zaprojektowana do jednokolorowych taśm LED SMD o szerokości 8 mm, wyposażonych w dwa pola kontaktowe odpowiadające biegunom dodatniemu (+) i ujemnemu (-). Konstrukcja 2 PIN umożliwia zachowanie ciągłości połączenia elektrycznego pomiędzy dwoma odcinkami taśmy.

Montaż konektora LED typu L odbywa się bez lutowania. Wystarczy umieścić końcówki odpowiednio przygotowanych taśm LED w zaciskach, sprawdzić polaryzację i zamknąć zatrzaski. Takie rozwiązanie znacząco ułatwia wykonywanie narożników w instalacjach oświetleniowych, szczególnie w zabudowach meblowych, sufitach podwieszanych, witrynach sklepowych i dekoracyjnych profilach LED.

Konektor ma wymiary 26 × 26 mm, dzięki czemu umożliwia wykonanie uporządkowanego połączenia dwóch taśm LED ustawionych prostopadle względem siebie.

WAŻNE: Produkt przeznaczony jest do jednokolorowych taśm LED SMD o szerokości 8 mm. Nie pasuje do taśm LED COB.

Najważniejsze zalety konektora kątowego LED 8 mm

• Połączenie pod kątem 90° – umożliwia zmianę kierunku prowadzenia taśmy LED w narożnikach.
• Konstrukcja typu L – pozwala połączyć dwa odcinki taśmy ustawione prostopadle.
• Do taśm LED SMD – przeznaczony do kompatybilnych jednokolorowych taśm wykonanych w technologii SMD.
• Szerokość taśmy 8 mm – dopasowany do odpowiednich płytek PCB o szerokości 8 mm.
• Złącze 2 PIN – dwa styki elektryczne do połączenia biegunów dodatniego i ujemnego.
• Montaż bez lutowania – nie wymaga lutownicy, cyny ani topnika.
• Mechanizm zaciskowy – ułatwia szybkie wykonanie połączenia.
• Bez nadmiernego zaginania taśmy – pomaga uniknąć uszkodzeń ścieżek przewodzących w narożnikach.
• Estetyczne wykończenie narożników – pozwala prowadzić oświetlenie wzdłuż dwóch prostopadłych krawędzi.
• Brak dodatkowego przewodu – oba odcinki taśmy są łączone bezpośrednio przez konektor.
• Wymiary 26 × 26 mm – kompaktowa konstrukcja narożna.
• Oszczędność czasu – przyspiesza montaż oświetlenia LED w narożnikach.
• Szerokie zastosowanie – oświetlenie meblowe, sufitowe, dekoracyjne i ekspozycyjne.

Dlaczego warto stosować konektor narożny L zamiast zaginać taśmę LED?

Elastyczne taśmy LED umożliwiają dopasowanie oświetlenia do różnych powierzchni, jednak nie oznacza to, że można je dowolnie zaginać we wszystkich kierunkach.

Próba wykonania ostrego zakrętu pod kątem 90° poprzez zagięcie taśmy w jej płaszczyźnie może doprowadzić do:

• Uszkodzenia ścieżek przewodzących na płytce PCB.
• Pęknięcia lub odkształcenia podłoża taśmy LED.
• Uszkodzenia pól kontaktowych.
• Powstania przerw w zasilaniu kolejnych odcinków.
• Nieestetycznego ułożenia taśmy w narożniku.
• Problemu z prawidłowym przyklejeniem taśmy do podłoża.

Konektor kątowy LED SMD 8 mm typu L pozwala wykonać połączenie dwóch oddzielnych odcinków taśmy pod kątem prostym, bez konieczności ich ostrego zaginania.

Jest to szczególnie przydatne podczas montażu oświetlenia w narożnikach mebli, na krawędziach półek, we wnękach sufitowych i w dekoracyjnych instalacjach LED.

Do jakich taśm LED pasuje złączka kątowa L 90°?

Oferowany konektor przeznaczony jest do jednokolorowych taśm LED SMD o szerokości 8 mm, posiadających dwa odpowiednio rozmieszczone pola kontaktowe.

Może współpracować z kompatybilnymi modelami, takimi jak:

• Taśmy LED SMD2835 8 mm – jednokolorowe modele z dwoma polami przyłączeniowymi.
• Taśmy LED SMD3528 8 mm – modele o odpowiedniej konstrukcji płytki PCB.
• Taśmy LED SMD 12V DC – kompatybilne modele jednokolorowe.
• Taśmy LED SMD 24V DC – kompatybilne modele jednokolorowe.
• Taśmy LED SMD białe ciepłe – na przykład 2700K i 3000K.
• Taśmy LED SMD białe neutralne – na przykład 4000K.
• Taśmy LED SMD białe zimne – na przykład 6000K i 6500K.
• Jednokolorowe taśmy LED SMD czerwone, zielone i niebieskie – pod warunkiem zgodności konstrukcji i parametrów.

Uwaga: Przed zakupem należy sprawdzić szerokość płytki PCB, rozmieszczenie pól kontaktowych, grubość taśmy oraz budowę miejsca cięcia. Sama szerokość 8 mm nie gwarantuje kompatybilności ze wszystkimi modelami taśm LED.

Ważne – konektor L 90° nie pasuje do taśm LED COB

Oferowany konektor narożny L 90° przeznaczony jest do taśm LED SMD i nie jest kompatybilny z taśmami LED COB.

Taśmy LED SMD i COB różnią się konstrukcją powierzchni świecącej oraz sposobem wykonania pól przyłączeniowych.

W technologii SMD diody LED są montowane jako oddzielne elementy na płytce PCB. Natomiast taśmy LED COB posiadają wiele struktur LED umieszczonych bezpośrednio na podłożu i pokrytych wspólną warstwą luminoforu.

Różnice konstrukcyjne sprawiają, że taśmy LED COB wymagają odpowiednio dobranych konektorów przeznaczonych do tej technologii.

Nie należy stosować tego konektora do taśm LED COB, nawet jeżeli ich szerokość wynosi 8 mm.

Do wykonywania połączeń narożnych w instalacjach COB należy wybrać dedykowaną złączkę kątową kompatybilną z konkretnym modelem taśmy.

Jak działa konektor kątowy LED 2 PIN?

Konektor typu L posiada dwa zaciskowe miejsca przyłączeniowe ustawione względem siebie pod kątem 90°.

Po umieszczeniu końcówek taśm LED w odpowiednich zaciskach i zamknięciu zatrzasków metalowe styki konektora zapewniają połączenie elektryczne pomiędzy polami kontaktowymi obu taśm.

W ten sposób zachowana zostaje ciągłość biegunów dodatniego (+) i ujemnego (-), a zasilanie może być przekazywane do kolejnego odcinka taśmy LED.

Przykładowy schemat połączenia

Zasilacz LED → pierwszy odcinek taśmy LED SMD 8 mm → konektor narożny L 90° → drugi odcinek taśmy LED SMD 8 mm

Drugi odcinek taśmy jest prowadzony prostopadle do pierwszego, co umożliwia wykonanie estetycznego narożnika instalacji oświetleniowej.

Ważne: Konektor jest elementem połączeniowym. Nie zastępuje zasilacza LED ani sterownika oświetlenia.

Gdzie stosuje się konektory kątowe L do taśm LED?

Oświetlenie narożników mebli kuchennych

Złączka umożliwia zmianę kierunku prowadzenia taśmy LED podczas podświetlania blatów, szafek kuchennych i zabudów meblowych.

Podświetlenie półek i regałów

Konektor typu L pozwala prowadzić oświetlenie wzdłuż dwóch prostopadłych krawędzi półki lub regału.

Oświetlenie sufitów podwieszanych

Ułatwia wykonywanie narożników w instalacjach taśm LED montowanych we wnękach sufitowych oraz dekoracyjnych zabudowach.

Oświetlenie witryn sklepowych i gablot

Sprawdza się podczas wykonywania prostokątnych układów oświetleniowych wokół ekspozycji i elementów wystawowych.

Podświetlenie wnęk dekoracyjnych

Pozwala estetycznie zmieniać kierunek prowadzenia taśmy LED w narożnikach wnęk ściennych i zabudów dekoracyjnych.

Oświetlenie szaf i garderób

Może być wykorzystywany do łączenia odcinków taśm LED prowadzonych wzdłuż prostopadłych krawędzi mebli.

Instalacje LED w biurach i lokalach usługowych

Ułatwia montaż dekoracyjnego oświetlenia liniowego w zabudowach, regałach oraz elementach wyposażenia wnętrz.

Konektor L 90° a inne rodzaje złączek do taśm LED

W instalacjach oświetlenia LED stosuje się różne typy konektorów. Ich wybór zależy od sposobu prowadzenia taśmy oraz rodzaju wykonywanego połączenia.

Oferowany produkt jest konektorem narożnym typu L. Służy do połączenia dwóch odcinków jednokolorowej taśmy LED SMD pod kątem 90°.

Wymiary konektora narożnego L 90°

Złączka posiada konstrukcję kątową o następujących wymiarach:

• Długość pierwszego ramienia: 26 mm.
• Długość drugiego ramienia: 26 mm.
• Szerokość złącza: 8 mm.
• Kąt połączenia: 90°.

Konstrukcja umożliwia połączenie dwóch odcinków taśmy LED prowadzonych wzdłuż prostopadłych krawędzi.

Ważne: Przed montażem w profilu aluminiowym należy sprawdzić dostępną przestrzeń w narożniku, szerokość wewnętrzną profilu oraz możliwość prawidłowego zamocowania klosza.

Nie każdy profil LED umożliwia montaż konektora narożnego wewnątrz swojej konstrukcji.

Jak zamontować konektor kątowy L do taśm LED 8 mm?

Montaż złączki narożnej jest prosty i nie wymaga lutowania.

1. Odłącz zasilanie instalacji LED. Przed rozpoczęciem pracy upewnij się, że taśmy nie znajdują się pod napięciem.
2. Sprawdź kompatybilność taśm. Upewnij się, że obie taśmy są jednokolorowymi taśmami LED SMD o szerokości 8 mm i dwóch polach kontaktowych.
3. Przygotuj końcówki taśm LED. Odetnij je wyłącznie w miejscach oznaczonych przez producenta jako punkty cięcia.
4. Sprawdź pola kontaktowe. Powinny być czyste, nieuszkodzone i dostępne dla metalowych styków konektora.
5. Otwórz oba zatrzaski konektora. Zrób to ostrożnie, aby nie uszkodzić mechanizmu.
6. Wsuń pierwszy odcinek taśmy LED. Umieść go w jednym ramieniu konektora, ustawiając pola kontaktowe względem styków.
7. Wsuń drugi odcinek taśmy LED. Umieść go w drugim ramieniu, zachowując prawidłową biegunowość (+ i -).
8. Zamknij oba zatrzaski. Upewnij się, że końcówki taśm zostały prawidłowo zamocowane.
9. Sprawdź połączenie. Skontroluj położenie taśm, biegunowość i zamknięcie mechanizmów zaciskowych.
10. Włącz zasilanie. Sprawdź, czy oba odcinki taśmy LED świecą prawidłowo.

Wskazówka: Jeśli drugi odcinek taśmy LED nie świeci, odłącz zasilanie i sprawdź położenie pól kontaktowych, polaryzację oraz prawidłowe zamknięcie zatrzasków.

Na co zwrócić uwagę podczas montażu złączki narożnej LED?

• Prawidłowa polaryzacja: należy zachować ciągłość połączeń dodatniego (+) i ujemnego (-).
• Odpowiednia szerokość taśmy: konektor przeznaczony jest do kompatybilnych taśm LED SMD 8 mm.
• Dostępność pól kontaktowych: styki konektora muszą mieć prawidłowy kontakt z polami przyłączeniowymi taśmy.
• Poprawne miejsce cięcia: taśmę należy przycinać wyłącznie w miejscach wyznaczonych przez producenta.
• Odpowiednie obciążenie: prąd przepływający przez złączkę nie może przekraczać jej dopuszczalnych parametrów.
• Brak naprężeń mechanicznych: połączone taśmy należy ułożyć tak, aby nie wywierały nadmiernej siły na konektor.
• Warunki środowiskowe: połączenie należy odpowiednio zabezpieczyć, jeśli instalacja jest narażona na wilgoć lub zabrudzenia.

Dane techniczne – konektor kątowy L 90° LED SMD 8 mm 2 PIN

Najczęściej zadawane pytania – FAQ

Czy konektor L pasuje do taśm LED SMD 8 mm?

Tak. Produkt przeznaczony jest do kompatybilnych jednokolorowych taśm LED SMD o szerokości 8 mm i dwóch polach kontaktowych.

Czy konektor kątowy pasuje do taśm LED COB?

Nie. Oferowana złączka L 90° nie pasuje do taśm LED COB. Do takich taśm należy zastosować dedykowany konektor.

Pod jakim kątem łączy taśmy LED?

Konektor umożliwia połączenie dwóch odcinków taśmy LED pod kątem 90°.

Czy do montażu potrzebna jest lutownica?

Nie. Złączka posiada mechanizm zaciskowy umożliwiający wykonanie połączenia bez lutowania.

Czy konektor pozwala wykonać narożnik bez zaginania taśmy?

Tak. Umożliwia połączenie dwóch oddzielnych odcinków taśmy LED ustawionych prostopadle względem siebie.

Czy złączka pasuje do taśm LED 12V?

Może być stosowana z kompatybilnymi jednokolorowymi taśmami LED SMD 12V DC, pod warunkiem zgodności parametrów elektrycznych konektora z instalacją.

Czy złączka pasuje do taśm LED 24V?

Może współpracować z kompatybilnymi jednokolorowymi taśmami LED SMD 24V DC, pod warunkiem zgodności parametrów elektrycznych.

Czy konektor pasuje do taśm LED SMD2835?

Tak, do kompatybilnych jednokolorowych taśm SMD2835 o szerokości 8 mm i odpowiednio rozmieszczonych polach kontaktowych.

Czy konektor pasuje do taśm RGB?

Nie. Standardowe taśmy RGB wymagają czterech połączeń, a oferowany konektor posiada dwa styki.

Czy złączka pasuje do taśm LED CCT?

Nie do typowych taśm CCT wymagających trzech połączeń. Produkt przeznaczony jest do jednokolorowych taśm LED SMD 2 PIN.

Czy można wykorzystać konektor do oświetlenia mebli?

Tak. Konektor doskonale sprawdza się podczas wykonywania połączeń narożnych w instalacjach oświetlenia meblowego.

Czy złączka nadaje się do montażu w profilach aluminiowych?

Może być stosowana w odpowiednio dobranych profilach i narożnikach instalacji LED. Przed montażem należy sprawdzić dostępną przestrzeń oraz wymiary wewnętrzne profili.

Jakie są wymiary konektora?

Wymiary wynoszą 26 × 26 mm.

Czy można wykonać prostokątny układ taśm LED?

Tak. Konektory narożne typu L mogą być wykorzystywane do wykonywania prostokątnych układów oświetleniowych, pod warunkiem prawidłowego zaprojektowania zasilania i połączeń.

Czy konektor nadaje się do naprawy instalacji LED?

Tak. Może być wykorzystywany podczas przebudowy lub naprawy instalacji, gdy wymagane jest połączenie dwóch odcinków taśmy pod kątem prostym.

Ile sztuk znajduje się w zestawie?

Oferta obejmuje 1 sztukę konektora kątowego L 90° do jednokolorowych taśm LED SMD 8 mm 2 PIN.

Zawartość zestawu

• 1 × konektor kątowy L 90° do jednokolorowych taśm LED SMD 8 mm, 2 PIN, montaż bez lutowania.

Taśmy LED, zasilacz oraz pozostałe elementy instalacji nie stanowią części zestawu.

Dlaczego warto wybrać konektor narożny L do taśm LED SMD 8 mm?

Konektor kątowy L 90° LED SMD 8 mm 2 PIN to praktyczne rozwiązanie dla osób, które chcą wykonać estetyczne połączenie dwóch jednokolorowych taśm LED pod kątem prostym.

Najważniejsze atuty produktu to montaż bez lutowania, konstrukcja narożna 90°, kompatybilność z odpowiednio dobranymi taśmami LED SMD 8 mm oraz wymiary 26 × 26 mm.

Złączka ułatwia wykonywanie narożników w instalacjach oświetlenia meblowego, sufitowego i dekoracyjnego, pozwalając uniknąć ostrego zaginania taśmy LED oraz stosowania dodatkowych przewodów pomiędzy odcinkami.

Wybierz konektor L 90° do taśm LED SMD 8 mm, jeśli potrzebujesz wygodnego sposobu na zmianę kierunku prowadzenia oświetlenia bez lutowania.

Przypomnienie: produkt przeznaczony jest do jednokolorowych taśm LED SMD. Nie pasuje do taśm LED COB.

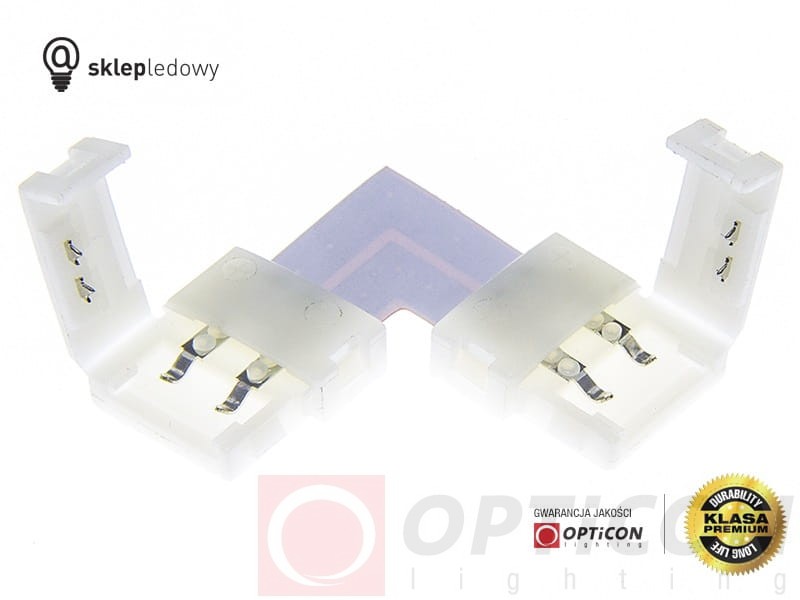

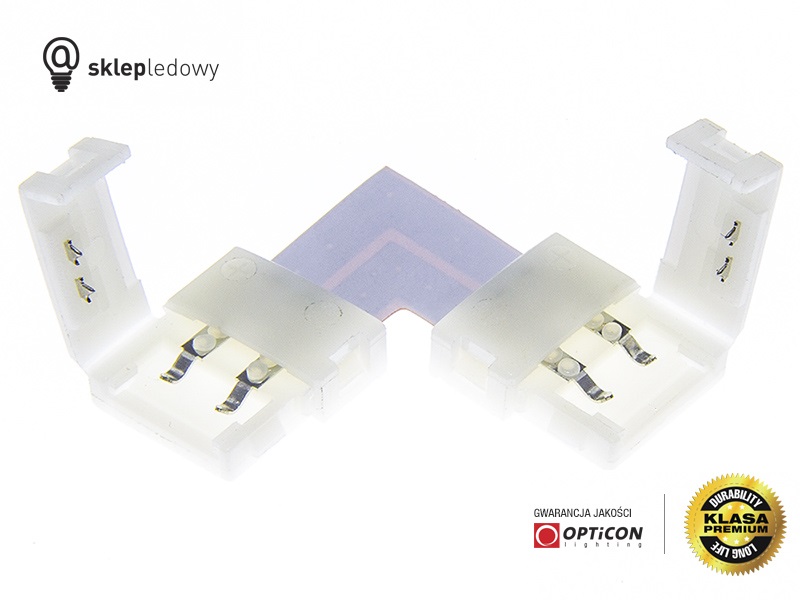

Zdjęcie produktu – konektor kątowy L 90° LED SMD 8 mm
