Konektor szybkozłączka do taśm LED SMD 8 mm 2 PIN – złączka zaciskowa taśma-taśma bez lutowania

Szybkozłączka LED SMD 8 mm – szybkie łączenie dwóch taśm bez lutowania

Konektor szybkozłączka zaciskowa do taśm LED SMD 8 mm 2 PIN to praktyczne akcesorium umożliwiające szybkie, wygodne i estetyczne połączenie dwóch jednokolorowych taśm LED SMD bez konieczności lutowania. Złączka typu taśma-taśma pozwala bezpośrednio połączyć dwa odcinki oświetlenia LED, bez stosowania dodatkowych przewodów pomiędzy taśmami.

Produkt został zaprojektowany z myślą o jednokolorowych taśmach LED SMD o szerokości 8 mm, posiadających dwa pola kontaktowe odpowiadające biegunom dodatniemu (+) i ujemnemu (-). Mechanizm zaciskowy umożliwia wykonanie połączenia elektrycznego poprzez odpowiednie dociśnięcie metalowych styków konektora do pól przyłączeniowych taśmy LED.

Dzięki niewielkim wymiarom 21 x 10,5 x 4,5 mm szybkozłączka doskonale sprawdza się w miejscach o ograniczonej przestrzeni. Może być wykorzystywana w odpowiednio dobranych profilach aluminiowych LED, zabudowach meblowych, oświetleniu sufitowym oraz instalacjach dekoracyjnych.

Montaż konektora nie wymaga lutownicy, cyny ani specjalistycznych narzędzi. Wystarczy odpowiednio przygotować końcówki dwóch taśm LED, wsunąć je do złączki, zachować prawidłową biegunowość i zamknąć zatrzaski.

Produkt przeznaczony jest do instalacji niskonapięciowych o maksymalnym napięciu 36V DC oraz maksymalnym prądzie 3 A.

WAŻNE: Konektor przeznaczony jest do taśm LED SMD. Nie pasuje do taśm LED COB.

Najważniejsze zalety konektora do taśm LED SMD 8 mm

• Do taśm LED SMD – przeznaczony do kompatybilnych jednokolorowych taśm LED wykonanych w technologii SMD.
• Szerokość taśmy 8 mm – dopasowany do odpowiednich taśm LED o szerokości płytki PCB 8 mm.
• Złącze 2 PIN – dwa styki elektryczne do połączenia biegunów dodatniego i ujemnego.
• Połączenie taśma-taśma – bezpośrednie łączenie dwóch odcinków taśmy LED.
• Bez lutowania – szybki montaż bez używania lutownicy i cyny.
• Mechanizm zaciskowy – zapewnia kontakt elektryczny poprzez dociśnięcie styków do pól przyłączeniowych taśmy.
• Miniaturowe wymiary – długość 21 mm, szerokość 10,5 mm i wysokość 4,5 mm.
• Estetyczne połączenie – brak dodatkowych przewodów pomiędzy łączonymi odcinkami.
• Możliwość montażu w profilach LED – po sprawdzeniu dostępnej przestrzeni wewnętrznej profilu.
• Maksymalny prąd 3 A – do instalacji o odpowiednio dobranym obciążeniu.
• Maksymalne napięcie 36V DC – do kompatybilnych systemów oświetlenia niskonapięciowego.
• Łatwe przedłużanie taśm LED – wygodne łączenie kolejnych odcinków oświetlenia.
• Praktyczne rozwiązanie serwisowe – możliwość połączenia sprawnych fragmentów taśmy podczas naprawy instalacji.
• Szerokie zastosowanie – oświetlenie meblowe, kuchenne, sufitowe, dekoracyjne i ekspozycyjne.

Do jakich taśm LED pasuje szybkozłączka 8 mm 2 PIN?

Konektor LED 8 mm 2 PIN przeznaczony jest do jednokolorowych taśm LED SMD o szerokości 8 mm, wyposażonych w dwa odpowiednio rozmieszczone pola kontaktowe.

Może współpracować z kompatybilnymi modelami taśm LED, takimi jak:

• Taśmy LED SMD2835 8 mm – jednokolorowe modele z dwoma polami przyłączeniowymi.
• Taśmy LED SMD3528 8 mm – modele o odpowiedniej szerokości i układzie pól kontaktowych.
• Taśmy LED SMD5050 8 mm – jednokolorowe wersje zgodne wymiarowo i elektrycznie.
• Taśmy LED SMD 12V DC – kompatybilne modele o szerokości 8 mm.
• Taśmy LED SMD 24V DC – kompatybilne modele o szerokości 8 mm.
• Taśmy LED SMD białe ciepłe – na przykład 2700K i 3000K.
• Taśmy LED SMD białe neutralne – na przykład 4000K.
• Taśmy LED SMD białe zimne – na przykład 6000K i 6500K.
• Jednokolorowe taśmy LED SMD czerwone, zielone i niebieskie – pod warunkiem zgodności parametrów mechanicznych i elektrycznych.

Uwaga: Przed zakupem należy sprawdzić szerokość płytki PCB, grubość taśmy LED, rozmieszczenie pól kontaktowych oraz konstrukcję miejsca cięcia. Sama szerokość 8 mm nie gwarantuje zgodności ze wszystkimi modelami taśm.

Ważne – konektor nie pasuje do taśm LED COB

Oferowana szybkozłączka jest przeznaczona do taśm LED SMD i nie jest kompatybilna z taśmami LED COB.

Taśmy LED SMD i COB różnią się konstrukcją powierzchni świecącej oraz sposobem wykonania pól przyłączeniowych.

W taśmach SMD diody LED są montowane jako oddzielne elementy na płytce PCB. Natomiast w taśmach COB wiele struktur LED umieszczonych jest bezpośrednio na podłożu i pokrytych wspólną warstwą luminoforu.

Ze względu na te różnice taśmy LED COB mogą wymagać zastosowania specjalnych konektorów, dostosowanych do ich konstrukcji i sposobu wykonania pól kontaktowych.

Nie należy stosować tego konektora do taśm LED COB, nawet jeśli ich szerokość wynosi 8 mm.

Do taśm COB należy wybrać dedykowaną szybkozłączkę zgodną z konkretnym modelem taśmy.

Bezlutowe łączenie taśm LED SMD – dlaczego warto stosować szybkozłączki?

Tradycyjne łączenie taśm LED wymaga lutownicy, cyny oraz odpowiedniego przygotowania pól przyłączeniowych. W przypadku niewielkich instalacji meblowych lub pracy w trudno dostępnych miejscach lutowanie może być czasochłonne i niewygodne.

Szybkozłączka zaciskowa LED SMD 8 mm pozwala wykonać połączenie bez stosowania wysokiej temperatury.

Oszczędność czasu podczas montażu

Mechanizm zaciskowy umożliwia szybkie połączenie dwóch odcinków taśmy LED, co znacznie ułatwia wykonywanie nowych instalacji oświetleniowych.

Brak konieczności lutowania

Do wykonania połączenia nie jest potrzebna lutownica ani cyna. Eliminuje to ryzyko przegrzania pól kontaktowych podczas lutowania.

Estetyczne połączenie taśma-taśma

Konektor umożliwia bezpośrednie połączenie dwóch odcinków taśmy LED, bez dodatkowych przewodów pomiędzy nimi.

Łatwe przedłużanie oświetlenia LED

Złączka pozwala wygodnie łączyć kolejne odcinki kompatybilnych taśm LED SMD podczas wykonywania dłuższych instalacji.

Możliwość naprawy instalacji

Po usunięciu uszkodzonego fragmentu taśmy LED można wykorzystać konektor do połączenia dwóch sprawnych odcinków, jeśli pozwalają na to miejsca cięcia i rozmieszczenie pól kontaktowych.

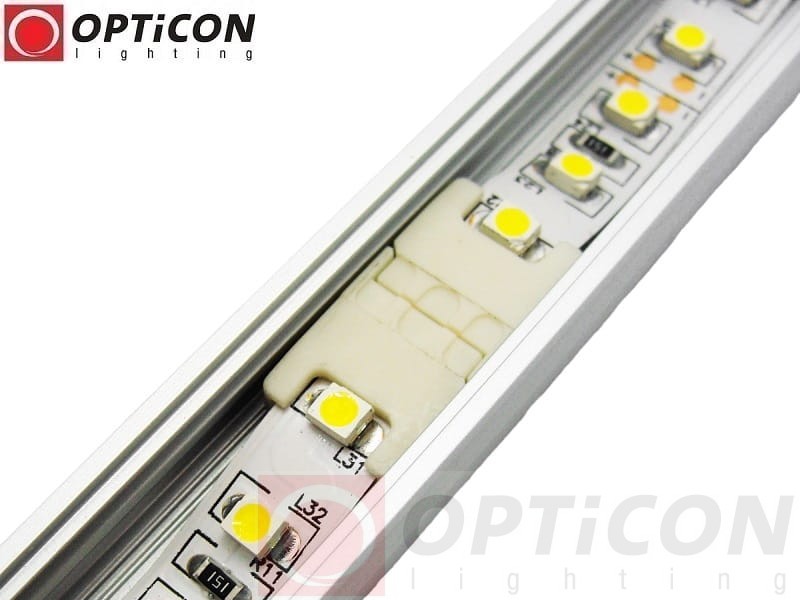

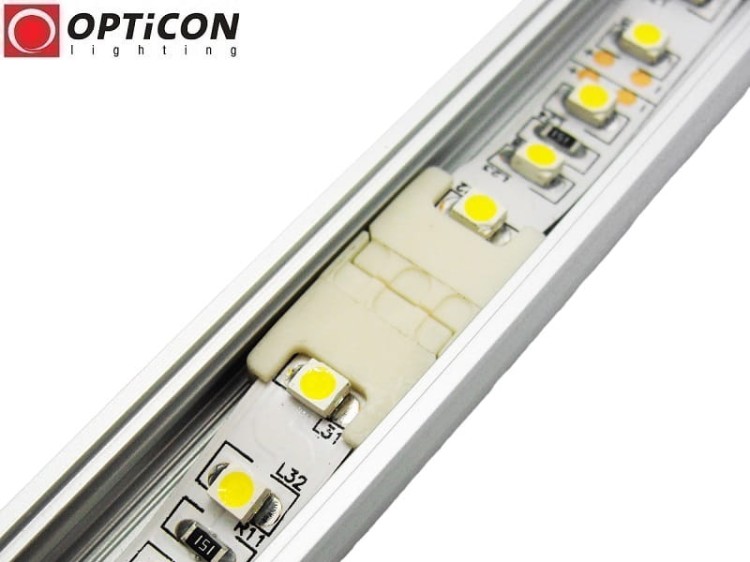

Miniaturowa szybkozłączka LED 8 mm – idealna do profili aluminiowych

Jedną z największych zalet oferowanego konektora są jego kompaktowe wymiary:

• Długość: 21 mm.
• Szerokość: 10,5 mm.
• Wysokość: 4,5 mm.

Dzięki niewielkiej wysokości 4,5 mm złączka może być stosowana w wielu profilach aluminiowych przeznaczonych do montażu taśm LED.

Produkt może sprawdzić się w odpowiednio dobranych:

• Profilach aluminiowych LED nawierzchniowych.
• Profilach aluminiowych LED wpuszczanych.
• Profilach LED meblowych.
• Profilach LED stosowanych w zabudowach dekoracyjnych.
• Profilach LED do oświetlenia półek i witryn.

Ważne: Przed montażem należy sprawdzić wymiary wewnętrzne profilu oraz dostępną przestrzeń pod kloszem. Konektor ma 10,5 mm szerokości, dlatego nie każdy profil przeznaczony do taśmy LED 8 mm będzie z nim kompatybilny.

Zastosowanie konektora do taśm LED SMD 8 mm

Oświetlenie mebli kuchennych

Szybkozłączka umożliwia łączenie odcinków taśm LED SMD montowanych pod szafkami kuchennymi, w zabudowach meblowych oraz w oświetleniu blatów roboczych.

Podświetlenie szaf i garderób

Konektor może być wykorzystywany do przedłużania jednokolorowych taśm LED SMD stosowanych do oświetlania wnętrz szaf, garderób i półek.

Oświetlenie sufitów podwieszanych

Produkt sprawdza się podczas wykonywania połączeń pomiędzy odcinkami taśm LED w instalacjach sufitowych i dekoracyjnych.

Podświetlenie schodów i korytarzy

Może być stosowany do łączenia kompatybilnych taśm LED SMD wykorzystywanych w oświetleniu stopni, podstopnic i ciągów komunikacyjnych.

Oświetlenie witryn sklepowych

Szybkozłączka ułatwia montaż oświetlenia LED w witrynach, gablotach i ekspozycjach sklepowych.

Podświetlenie półek i regałów

Może służyć do wykonywania połączeń w instalacjach oświetlenia meblowego, dekoracyjnego i ekspozycyjnego.

Oświetlenie wnęk i zabudów dekoracyjnych

Konektor umożliwia przedłużanie taśm LED SMD w zabudowach ściennych, wnękach i innych elementach wyposażenia wnętrz.

Modernizacja i naprawa instalacji LED

Produkt może być wykorzystywany do łączenia sprawnych odcinków taśmy LED podczas rozbudowy lub naprawy istniejącego oświetlenia.

Łączenie taśm LED ze złączkami narożnymi L i T

Podczas wykonywania bardziej rozbudowanych instalacji oświetleniowych szybkozłączka taśma-taśma może być stosowana razem z odpowiednio dobranymi akcesoriami montażowymi.

• Złączki narożne typu L – umożliwiają wykonywanie połączeń pod kątem.
• Złączki typu T – pozwalają tworzyć rozgałęzienia instalacji.
• Przewody do taśm LED – umożliwiają wykonywanie połączeń pomiędzy oddalonymi odcinkami.
• Profile aluminiowe LED – pozwalają na estetyczny montaż taśm i odprowadzanie ciepła.

Wszystkie elementy instalacji należy dobierać do szerokości taśmy LED, liczby styków oraz parametrów elektrycznych systemu.

Maksymalny prąd 3 A – jak dobrać moc taśmy LED?

Oferowany konektor posiada maksymalny prąd znamionowy 3 A oraz maksymalne napięcie 36V DC.

Podczas doboru taśmy LED należy uwzględnić całkowity pobór prądu odcinka zasilanego przez szybkozłączkę.

Przykładowa moc dla instalacji 12V DC

Przy napięciu 12V DC i prądzie 3 A:

12V x 3 A = 36 W

Przykładowa moc dla instalacji 24V DC

Przy napięciu 24V DC i prądzie 3 A:

24V x 3 A = 72 W

Podane wartości są teoretycznym wynikiem obliczenia mocy elektrycznej. Nie oznaczają automatycznie możliwości zasilania dowolnej taśmy LED o takiej mocy.

Należy uwzględnić również dopuszczalne obciążenie ścieżek taśmy LED, długość instalacji, spadki napięcia i warunki pracy.

Nie należy przekraczać maksymalnego prądu 3 A ani napięcia 36V DC.

Jak zamontować szybkozłączkę LED SMD 8 mm? Instrukcja krok po kroku

Montaż konektora jest prosty i nie wymaga lutowania.

1. Odłącz zasilanie. Przed rozpoczęciem montażu upewnij się, że instalacja LED nie znajduje się pod napięciem.
2. Sprawdź rodzaj taśmy. Upewnij się, że jest to jednokolorowa taśma LED SMD o szerokości 8 mm i dwóch polach kontaktowych.
3. Przygotuj końcówki taśm. Odetnij taśmy wyłącznie w miejscach oznaczonych przez producenta jako punkty cięcia.
4. Sprawdź pola kontaktowe. Powinny być czyste, nieuszkodzone i dostępne dla styków konektora.
5. Otwórz zatrzaski konektora. Zrób to ostrożnie, aby nie uszkodzić mechanizmu zaciskowego.
6. Wsuń pierwszy odcinek taśmy. Ustaw go tak, aby pola kontaktowe znajdowały się w odpowiednim położeniu względem metalowych styków.
7. Wsuń drugi odcinek taśmy. Zachowaj prawidłową biegunowość (+ i -).
8. Zamknij zatrzaski. Upewnij się, że oba odcinki taśmy zostały prawidłowo zamocowane.
9. Sprawdź połączenie. Skontroluj położenie taśm i prawidłowe zamknięcie mechanizmu.
10. Włącz zasilanie. Sprawdź, czy oba odcinki taśmy LED świecą prawidłowo.

Wskazówka: Jeśli drugi odcinek taśmy LED nie świeci, odłącz zasilanie i sprawdź biegunowość, położenie pól kontaktowych oraz prawidłowe zamknięcie zatrzasków.

Sposób montażu – standardowe styki zaciskowe

W konektorze zastosowano standardowe metalowe styki zaciskowe, które umożliwiają szybkie wykonanie połączenia elektrycznego pomiędzy dwoma odcinkami taśmy LED SMD.

Po umieszczeniu końcówek taśm w złączce i zamknięciu zatrzasków styki zostają dociśnięte do odpowiednich pól przyłączeniowych.

Takie rozwiązanie pozwala wykonać połączenie bez lutowania i bez konieczności stosowania dodatkowych przewodów.

Ważne: Dla uzyskania prawidłowego kontaktu elektrycznego pola przyłączeniowe taśmy LED muszą być odpowiednio dopasowane do konstrukcji konektora.

Czy konektor pasuje do hermetycznych taśm LED?

Oferowana szybkozłączka przeznaczona jest przede wszystkim do kompatybilnych taśm LED SMD, których płytkę PCB i pola kontaktowe można prawidłowo umieścić w mechanizmie zaciskowym.

W przypadku taśm hermetycznych pokrytych silikonem lub inną warstwą ochronną montaż może być utrudniony albo niemożliwy ze względu na zwiększoną grubość taśmy i osłonięte pola kontaktowe.

Do hermetycznych taśm LED IP65 zaleca się wybór dedykowanych konektorów przystosowanych do taśm z powłoką ochronną.

Uwaga: Sam konektor nie zapewnia szczelności połączenia. W instalacjach narażonych na wilgoć należy zastosować odpowiednią ochronę połączenia.

Dane techniczne – konektor szybkozłączka LED SMD 8 mm 2 PIN

Najczęściej zadawane pytania – FAQ

Czy szybkozłączka pasuje do taśm LED SMD 8 mm?

Tak. Produkt przeznaczony jest do kompatybilnych jednokolorowych taśm LED SMD o szerokości 8 mm i dwóch polach kontaktowych.

Czy konektor pasuje do taśm LED COB?

Nie. Oferowana szybkozłączka nie pasuje do taśm LED COB. Do takich taśm należy zastosować dedykowany konektor zgodny z ich konstrukcją.

Czy złączka pasuje do taśm LED SMD2835?

Tak, do kompatybilnych jednokolorowych taśm SMD2835 o szerokości 8 mm i odpowiednio rozmieszczonych polach kontaktowych.

Czy złączka pasuje do taśm LED SMD3528?

Tak, jeżeli taśma ma szerokość 8 mm, dwa pola kontaktowe i wymiary umożliwiające prawidłowy montaż.

Czy do montażu potrzebna jest lutownica?

Nie. Połączenie wykonuje się mechanicznie za pomocą zatrzasków i metalowych styków zaciskowych.

Czy konektor łączy dwie taśmy LED?

Tak. Jest to szybkozłączka typu taśma-taśma, przeznaczona do bezpośredniego połączenia dwóch odcinków taśmy LED SMD.

Czy szybkozłączka pasuje do taśm LED 12V?

Tak. Może być stosowana z odpowiednio dobranymi jednokolorowymi taśmami LED SMD 12V DC.

Czy szybkozłączka pasuje do taśm LED 24V?

Tak. Konektor może współpracować z kompatybilnymi taśmami LED SMD 24V DC.

Jaki jest maksymalny prąd konektora?

Maksymalny prąd wynosi 3 A.

Jakie jest maksymalne napięcie złączki?

Maksymalne napięcie wynosi 36V DC.

Czy konektor zmieści się w profilu aluminiowym?

Może zmieścić się w wielu odpowiednio dobranych profilach LED. Należy jednak sprawdzić wymiary wewnętrzne profilu, ponieważ konektor ma 10,5 mm szerokości i 4,5 mm wysokości.

Czy szybkozłączka pasuje do taśm RGB?

Nie. Standardowe taśmy RGB wymagają czterech połączeń, a oferowana złączka posiada dwa styki.

Czy konektor nadaje się do taśm LED CCT?

Nie do typowych taśm CCT wymagających trzech połączeń. Produkt jest przeznaczony do jednokolorowych taśm LED SMD 2 PIN.

Czy można wykorzystać konektor do naprawy taśmy LED?

Tak. Może służyć do połączenia dwóch sprawnych odcinków taśmy LED SMD po usunięciu uszkodzonego fragmentu, pod warunkiem zgodności parametrów.

Czy szybkozłączka umożliwia przedłużenie taśmy LED?

Tak. Pozwala bezpośrednio połączyć dwa kompatybilne odcinki jednokolorowej taśmy LED SMD 8 mm.

Czy złączka pasuje do hermetycznych taśm LED IP65?

Nie jest przeznaczona do wszystkich taśm hermetycznych. Do taśm z powłoką ochronną zaleca się stosowanie dedykowanych konektorów LED IP65.

Jakie są wymiary konektora?

Wymiary wynoszą 21 x 10,5 x 4,5 mm.

Ile sztuk znajduje się w zestawie?

Oferta obejmuje 1 sztukę szybkozłączki LED SMD 8 mm 2 PIN.

Dlaczego warto wybrać szybkozłączkę LED SMD 8 mm taśma-taśma?

Konektor szybkozłączka LED SMD 8 mm 2 PIN to wygodne rozwiązanie do wykonywania połączeń pomiędzy dwoma odcinkami jednokolorowej taśmy LED bez konieczności lutowania.

Mechanizm zaciskowy pozwala skrócić czas montażu, a niewielkie wymiary 21 x 10,5 x 4,5 mm ułatwiają instalację w meblach, zabudowach dekoracyjnych oraz odpowiednio dobranych profilach aluminiowych.

Produkt sprawdza się zarówno podczas wykonywania nowych instalacji LED, jak i rozbudowy lub naprawy istniejącego oświetlenia.

Wybierz szybkozłączkę LED SMD 8 mm taśma-taśma 2 PIN, jeśli potrzebujesz prostego i kompaktowego sposobu na bezlutowe połączenie dwóch jednokolorowych taśm LED SMD.

Przypomnienie: produkt przeznaczony jest do taśm LED SMD. Nie pasuje do taśm LED COB.

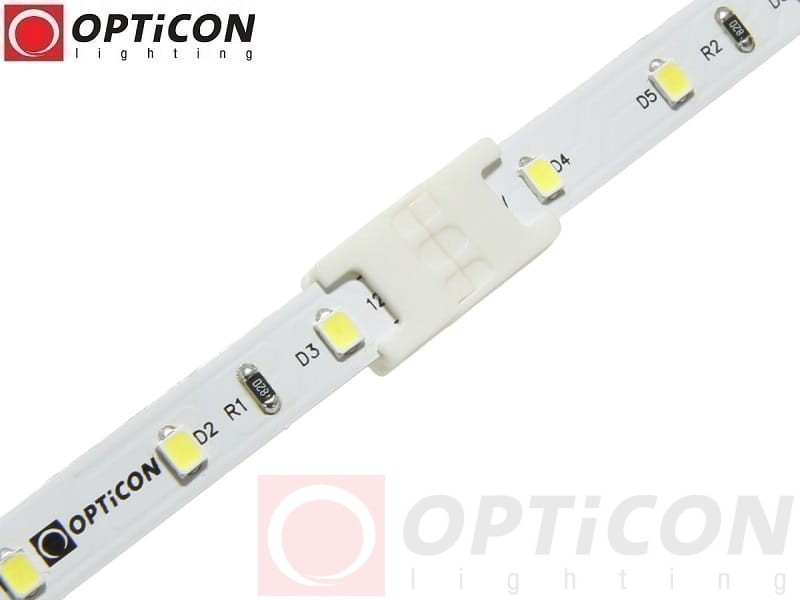

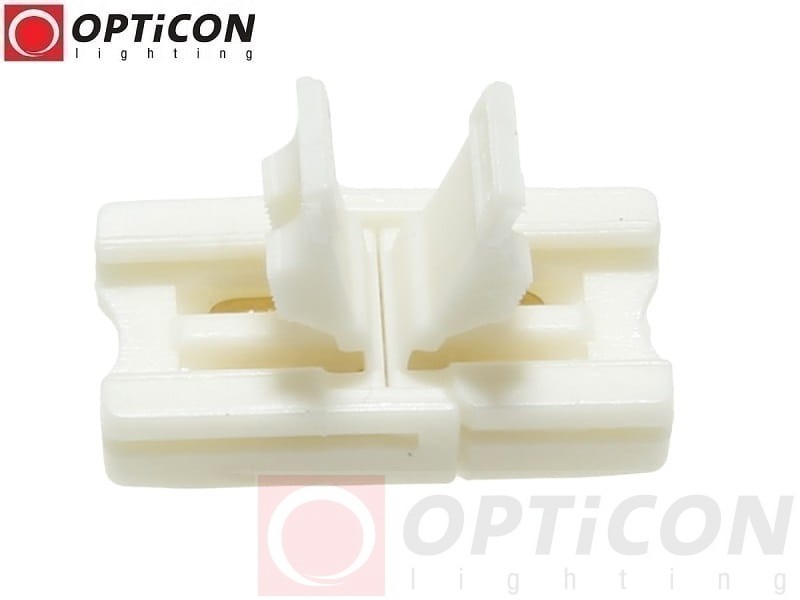

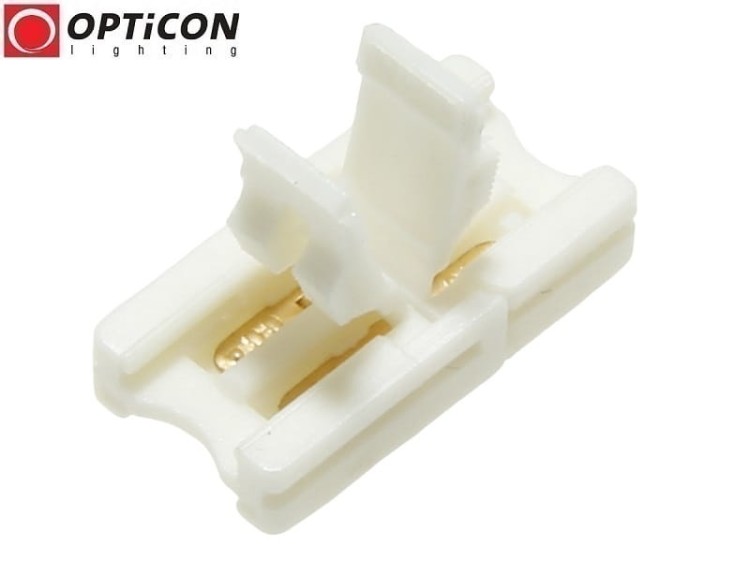

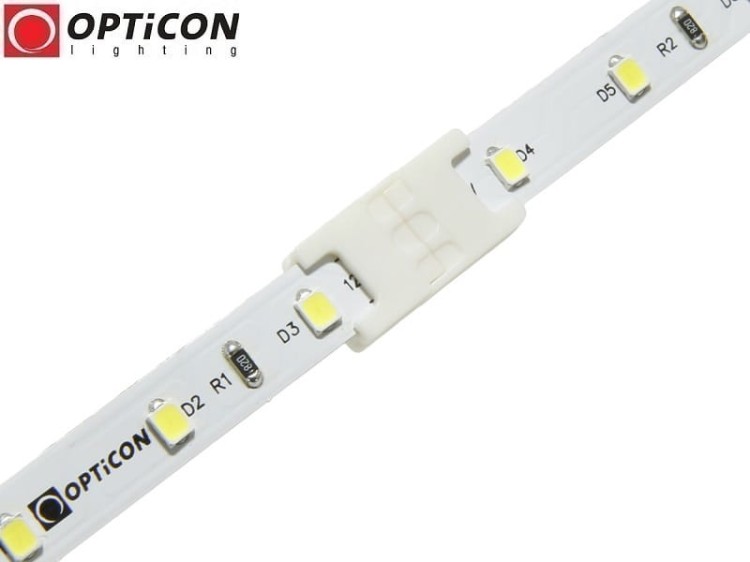

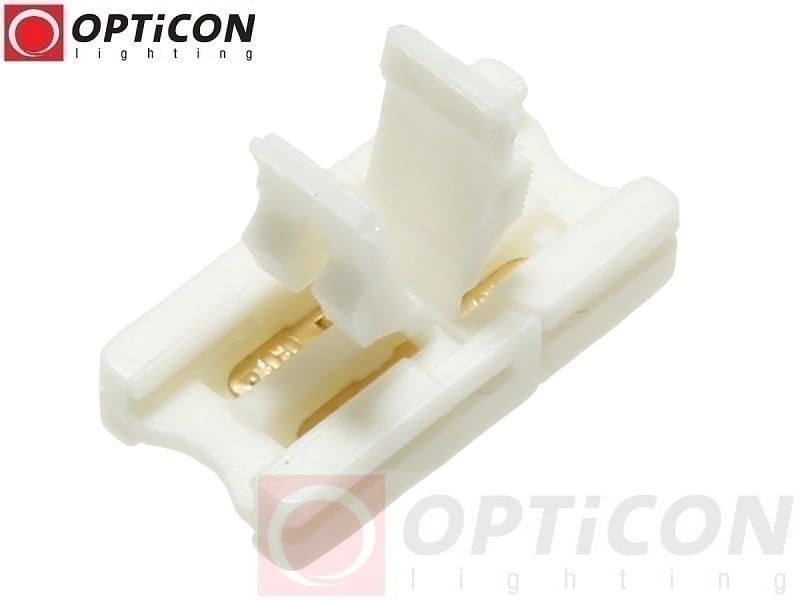

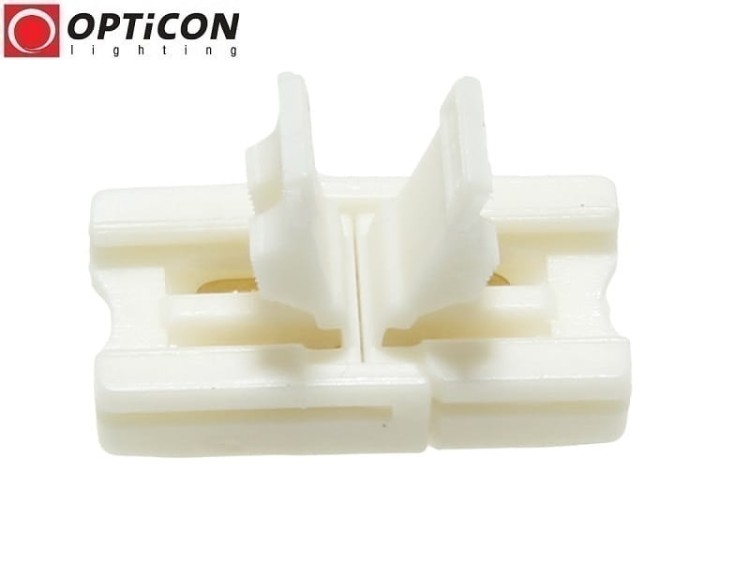

Zdjęcia produktu – szybkozłączka LED SMD 8 mm

Sposób montażu – standardowe styki zaciskowe

W konektorze zastosowano standardowe metalowe styki zaciskowe, które umożliwiają szybkie wykonanie połączenia elektrycznego pomiędzy dwoma odcinkami taśmy LED SMD.

Po wsunięciu końcówek taśm do złączki i zamknięciu zatrzasków styki zostają dociśnięte do odpowiednich pól przyłączeniowych.
