Konektor LED SMD 8 mm Premium 2 PIN 5A 36V – szybkozłączka taśma-przewód bez lutowania

Konektor Premium do taśm LED SMD 8 mm – profesjonalne podłączenie przewodu bez lutowania

Konektor LED SMD 8 mm Premium 2 PIN 5A 36V to wysokiej jakości szybkozłączka zaciskowa typu taśma-przewód, przeznaczona do wygodnego i bezlutowego podłączania przewodów zasilających do jednokolorowych taśm LED SMD o szerokości 8 mm i stopniu ochrony IP20.

Wersja Premium została wyposażona w solidną konstrukcję zaciskową oraz precyzyjnie wykonane styki elektryczne, umożliwiające uzyskanie stabilnego połączenia pomiędzy taśmą LED a odpowiednio dobranym przewodem. Dzięki temu konektor doskonale sprawdza się zarówno w profesjonalnych instalacjach oświetleniowych, jak i podczas samodzielnego montażu oświetlenia LED w domu.

Najważniejszą zaletą tego modelu jest maksymalny prąd 5 A, wyższy niż w wielu standardowych szybkozłączkach o dopuszczalnym obciążeniu 3 A. Pozwala to wykorzystać konektor również w instalacjach z taśmami LED o większym poborze mocy, pod warunkiem prawidłowego doboru przewodu, taśmy i pozostałych elementów systemu.

Montaż nie wymaga lutowania. Wystarczy umieścić końcówkę taśmy LED w odpowiedniej części konektora, wprowadzić przewody do zacisków i zamknąć mechanizm. Takie rozwiązanie skraca czas montażu, eliminuje konieczność stosowania lutownicy oraz ułatwia późniejszą modernizację instalacji.

Konektor ma wymiary 25 x 13 x 7 mm i przeznaczony jest do instalacji o maksymalnym napięciu 36 V DC.

WAŻNE: Produkt przeznaczony jest do jednokolorowych taśm LED SMD IP20 o szerokości 8 mm. Nie pasuje do taśm LED COB.

Najważniejsze zalety szybkozłączki LED SMD 8 mm Premium

• Wersja Premium – solidna konstrukcja oraz precyzyjnie wykonane styki zaciskowe.
• Do taśm LED SMD – przeznaczona do jednokolorowych taśm LED wykonanych w technologii SMD.
• Szerokość taśmy 8 mm – dopasowana do kompatybilnych płytek PCB o szerokości 8 mm.
• Do taśm LED IP20 – przeznaczona do taśm bez dodatkowej warstwy żelu lub silikonu.
• Typ połączenia taśma-przewód – umożliwia podłączenie przewodu zasilającego bezpośrednio do taśmy LED.
• Złącze 2 PIN – dwa styki elektryczne dla biegunów dodatniego (+) i ujemnego (-).
• Maksymalny prąd 5 A – umożliwia pracę z odpowiednio dobranymi taśmami LED o większym poborze prądu.
• Maksymalne napięcie 36 V DC – do kompatybilnych instalacji niskonapięciowych.
• Montaż bez lutowania – nie wymaga używania lutownicy, cyny ani topnika.
• Mechanizm zaciskowy – umożliwia szybkie i wygodne wykonanie połączenia elektrycznego.
• Stabilny kontakt elektryczny – prawidłowo wykonane połączenie ogranicza ryzyko przypadkowej utraty kontaktu.
• Kompaktowa obudowa – wymiary 25 x 13 x 7 mm.
• Oszczędność czasu – ułatwia montaż większej liczby odcinków taśm LED.
• Estetyczne podłączenie – pozwala uniknąć widocznych połączeń lutowanych.
• Szerokie zastosowanie – oświetlenie meblowe, kuchenne, sufitowe, dekoracyjne i ekspozycyjne.

Dlaczego warto wybrać konektor LED Premium 5 A zamiast standardowej szybkozłączki?

Podczas projektowania oświetlenia LED istotne znaczenie ma nie tylko odpowiedni dobór zasilacza i taśmy, ale również jakość oraz dopuszczalne obciążenie wszystkich połączeń elektrycznych.

W przypadku taśm LED o większej mocy przez przewody i konektory może przepływać stosunkowo wysoki prąd. Dlatego warto zwrócić uwagę na maksymalny prąd dopuszczalny dla zastosowanej szybkozłączki.

Konektor LED Premium 8 mm posiada dopuszczalny prąd 5 A, podczas gdy wiele standardowych złączek tego typu ma maksymalne obciążenie wynoszące 3 A.

Większy dopuszczalny prąd – do 5 A

Wyższy parametr prądowy pozwala zastosować konektor w odpowiednio dobranych instalacjach, w których przez punkt podłączenia przepływa prąd przekraczający możliwości złączek o niższym obciążeniu.

Solidne styki elektryczne

Precyzyjnie wykonane elementy zaciskowe umożliwiają prawidłowy kontakt pomiędzy polami przyłączeniowymi taśmy LED a przewodem zasilającym.

Stabilność połączenia

Prawidłowo zamontowany konektor zapewnia mechaniczne utrzymanie przewodu i taśmy w odpowiednim położeniu, co ogranicza ryzyko przypadkowego przerwania kontaktu elektrycznego.

Brak konieczności lutowania

Zastosowanie mechanizmu zaciskowego eliminuje potrzebę używania lutownicy oraz ryzyko przegrzania pól przyłączeniowych podczas lutowania.

Wygodny montaż i serwis

Konektor może być wykorzystywany podczas wykonywania nowych instalacji, wymiany przewodów zasilających oraz modernizacji istniejącego oświetlenia LED.

Do jakich taśm LED pasuje konektor Premium 8 mm 2 PIN?

Oferowana szybkozłączka przeznaczona jest do jednokolorowych taśm LED SMD IP20 o szerokości 8 mm, posiadających dwa odpowiednio rozmieszczone pola kontaktowe.

Może współpracować z kompatybilnymi modelami, takimi jak:

• Taśmy LED SMD2835 8 mm IP20 – jednokolorowe modele z dwoma polami przyłączeniowymi.
• Taśmy LED SMD3528 8 mm IP20 – modele o odpowiedniej konstrukcji płytki PCB.
• Taśmy LED SMD 12 V DC – kompatybilne jednokolorowe modele o szerokości 8 mm.
• Taśmy LED SMD 24 V DC – kompatybilne jednokolorowe modele o szerokości 8 mm.
• Taśmy LED SMD o podwyższonej mocy – pod warunkiem zgodności parametrów mechanicznych i elektrycznych.
• Taśmy LED SMD białe ciepłe – na przykład 2700 K i 3000 K.
• Taśmy LED SMD białe neutralne – na przykład 4000 K.
• Taśmy LED SMD białe zimne – na przykład 6000 K i 6500 K.
• Jednokolorowe taśmy LED SMD czerwone, zielone i niebieskie – jeżeli posiadają odpowiednią szerokość i dwa pola kontaktowe.

Ważne: Przed zakupem należy sprawdzić szerokość płytki PCB, rozmieszczenie pól kontaktowych, grubość taśmy oraz konstrukcję miejsca cięcia. Sama szerokość 8 mm nie gwarantuje zgodności ze wszystkimi taśmami LED.

Ważne – konektor nie pasuje do taśm LED COB

Oferowany konektor Premium 8 mm 2 PIN jest przeznaczony do taśm LED SMD i nie jest kompatybilny z taśmami LED COB.

Taśmy LED SMD i COB różnią się budową powierzchni świecącej oraz sposobem wykonania warstwy ochronnej i pól kontaktowych.

W technologii SMD diody LED są montowane jako oddzielne elementy na płytce PCB. Natomiast w technologii COB wiele struktur LED umieszczonych jest bezpośrednio na podłożu i pokrytych wspólną warstwą luminoforu.

Ze względu na te różnice taśmy COB mogą wymagać dedykowanych konektorów przystosowanych do ich konstrukcji.

Nie należy stosować tego konektora do taśm LED COB, nawet jeżeli ich szerokość wynosi 8 mm.

Do taśm COB należy wybrać odpowiednią szybkozłączkę taśma-przewód przeznaczoną do tej technologii.

Konektor do taśm LED IP20 – bez warstwy żelu i silikonu

Szybkozłączka LED Premium 8 mm została przeznaczona do jednokolorowych taśm LED SMD o stopniu ochrony IP20, czyli bez dodatkowej powłoki ochronnej pokrywającej pola przyłączeniowe.

W takich taśmach metalowe pola kontaktowe są dostępne dla styków konektora, co umożliwia wykonanie połączenia zaciskowego.

W przypadku taśm hermetycznych IP65, pokrytych żelem lub silikonem, standardowy mechanizm zaciskowy może nie zapewnić prawidłowego kontaktu elektrycznego ze względu na zwiększoną grubość taśmy oraz osłonięte pola przyłączeniowe.

Do hermetycznych taśm LED IP65 należy stosować dedykowane konektory przystosowane do taśm z powłoką ochronną.

Konektor taśma-przewód – do czego służy?

Konektor LED Premium typu taśma-przewód umożliwia wykonanie połączenia pomiędzy jednokolorową taśmą LED SMD a odpowiednio dobranym przewodem zasilającym.

Jest to rozwiązanie szczególnie przydatne podczas doprowadzania zasilania do taśmy LED z zasilacza, ściemniacza lub innego kompatybilnego urządzenia sterującego.

Przykładowy schemat podłączenia

Zasilacz LED 12 V lub 24 V → przewód dwużyłowy → konektor Premium taśma-przewód 2 PIN → taśma LED SMD 8 mm

W instalacjach ze ściemniaczem jednokolorowej taśmy LED konektor może być wykorzystany do połączenia przewodu wychodzącego ze sterownika z taśmą LED.

Uwaga: Konektor jest elementem połączeniowym. Nie zastępuje zasilacza LED ani sterownika oświetlenia.

Maksymalny prąd 5 A – jaką moc taśmy LED można podłączyć?

Jedną z najważniejszych cech szybkozłączki Premium jest maksymalny prąd 5 A.

Przy projektowaniu instalacji należy uwzględnić całkowity prąd przepływający przez konektor oraz dopuszczalne obciążenie przewodu i ścieżek taśmy LED.

Przykładowa moc przy napięciu 12 V DC

Przy napięciu 12 V DC i prądzie 5 A:

12 V x 5 A = 60 W

Przykładowa moc przy napięciu 24 V DC

Przy napięciu 24 V DC i prądzie 5 A:

24 V x 5 A = 120 W

Wartości 60 W i 120 W wynikają z obliczenia mocy elektrycznej według wzoru P = U x I.

Nie oznacza to jednak, że dowolna taśma LED o takiej mocy może być zasilana przez jeden punkt podłączenia.

Należy uwzględnić również:

• Dopuszczalny prąd ścieżek przewodzących taśmy LED.
• Przekrój i długość przewodu zasilającego.
• Spadki napięcia w instalacji.
• Moc i napięcie zastosowanego zasilacza LED.
• Warunki chłodzenia taśmy LED.
• Wymagania producenta taśmy dotyczące maksymalnej długości zasilanego odcinka.

Nie należy przekraczać maksymalnego prądu 5 A ani napięcia 36 V DC.

Dlaczego prawidłowy kontakt elektryczny jest ważny?

W instalacjach LED jakość połączeń elektrycznych ma duże znaczenie dla stabilnej pracy oświetlenia.

Nieprawidłowo wykonane połączenie może powodować zwiększoną rezystancję kontaktu, miejscowe nagrzewanie się złącza, spadki napięcia lub okresowe zaniki zasilania.

Konektor Premium został wyposażony w solidny mechanizm zaciskowy, którego zadaniem jest utrzymanie odpowiedniego kontaktu pomiędzy przewodem a polami przyłączeniowymi taśmy LED.

Aby uzyskać prawidłowe połączenie, należy odpowiednio przygotować przewód, właściwie umieścić taśmę w złączce i dokładnie zamknąć mechanizm zaciskowy.

Ważne: Nawet konektor o maksymalnym prądzie 5 A wymaga prawidłowego montażu i odpowiedniego doboru przewodów. Sam wyższy parametr prądowy nie eliminuje spadków napięcia występujących w długich instalacjach LED.

Zastosowanie konektora LED SMD Premium 8 mm

Podłączenie taśmy LED do zasilacza

Szybkozłączka umożliwia połączenie przewodu zasilającego z jednokolorową taśmą LED SMD bez konieczności lutowania.

Oświetlenie mebli kuchennych

Produkt sprawdza się podczas montażu taśm LED pod szafkami kuchennymi, w zabudowach meblowych oraz przy oświetleniu blatów roboczych.

Podświetlenie szaf i garderób

Konektor może być wykorzystywany do podłączania przewodów zasilających do taśm LED zamontowanych w szafach, garderobach i półkach.

Oświetlenie sufitów podwieszanych

Umożliwia wygodne podłączanie taśm LED stosowanych w instalacjach sufitowych i dekoracyjnych.

Oświetlenie schodów i korytarzy

Może służyć do wykonywania połączeń w systemach podświetlenia stopni, podstopnic i ciągów komunikacyjnych.

Oświetlenie witryn sklepowych

Sprawdza się podczas montażu oświetlenia ekspozycyjnego w witrynach, gablotach i regałach.

Podświetlenie półek i regałów

Ułatwia doprowadzenie zasilania do taśm LED wykorzystywanych w oświetleniu meblowym i dekoracyjnym.

Profesjonalne instalacje LED

Wyższy dopuszczalny prąd 5 A sprawia, że konektor może być wykorzystywany również w odpowiednio zaprojektowanych instalacjach z taśmami LED o większym poborze mocy.

Wymiary konektora Premium – 25 x 13 x 7 mm

Oferowany konektor posiada następujące wymiary zewnętrzne:

• Długość: 25 mm.
• Szerokość: 13 mm.
• Wysokość: 7 mm.

Kompaktowa konstrukcja umożliwia montaż w wielu zabudowach meblowych oraz odpowiednio dobranych profilach aluminiowych LED.

Ważne: Przed montażem w profilu aluminiowym należy sprawdzić jego szerokość wewnętrzną, dostępną wysokość oraz możliwość prawidłowego założenia klosza.

Nie każdy profil przeznaczony do taśmy LED 8 mm pomieści konektor o szerokości 13 mm i wysokości 7 mm.

Jak dobrać przewód do konektora LED Premium 5 A?

Do wykonania połączenia należy zastosować przewód dwużyłowy o parametrach odpowiednich do konstrukcji zacisku oraz obciążenia instalacji.

Przed montażem należy sprawdzić:

• Liczbę żył: dwie żyły do połączenia biegunów dodatniego i ujemnego.
• Przekrój przewodu: odpowiedni do prądu, długości instalacji i wymagań konektora.
• Wymiary przewodu: zgodne z konstrukcją mechanizmu zaciskowego.
• Rodzaj przewodnika: dopuszczony do stosowania w danym typie złączki.
• Rodzaj izolacji: odpowiedni do warunków montażu.
• Napięcie instalacji: zgodne z parametrami taśmy LED i zasilacza.

Uwaga: Nie należy stosować przewodów o nieodpowiednich wymiarach ani wciskać ich na siłę do konektora. Dopuszczalny zakres przekrojów przewodów należy potwierdzić w specyfikacji produktu.

Instrukcja montażu – jak podłączyć konektor LED Premium 8 mm?

Montaż konektora jest prosty i nie wymaga lutowania.

1. Odłącz zasilanie instalacji LED. Przed rozpoczęciem montażu upewnij się, że przewody nie znajdują się pod napięciem.
2. Sprawdź kompatybilność taśmy. Upewnij się, że jest to jednokolorowa taśma LED SMD IP20 o szerokości 8 mm.
3. Przygotuj końcówkę taśmy LED. Odetnij ją wyłącznie w miejscu oznaczonym przez producenta jako punkt cięcia.
4. Sprawdź pola kontaktowe. Powinny być czyste, nieuszkodzone i dostępne dla metalowych styków konektora.
5. Otwórz mechanizm zaciskowy. Zrób to ostrożnie, aby nie uszkodzić obudowy.
6. Wsuń taśmę LED do konektora. Ustaw pola kontaktowe w odpowiednim położeniu względem styków.
7. Przygotuj przewód zasilający. Postępuj zgodnie z wymaganiami konstrukcji zacisku przewodowego.
8. Umieść przewody w odpowiednich zaciskach. Zachowaj prawidłową biegunowość (+ i -).
9. Zamknij mechanizm zaciskowy. Upewnij się, że taśma i przewody zostały prawidłowo zamocowane.
10. Sprawdź połączenie. Skontroluj położenie taśmy, przewodów oraz prawidłowe zamknięcie konektora.
11. Włącz zasilanie. Sprawdź, czy taśma LED świeci prawidłowo.

Wskazówka: Jeśli taśma LED nie świeci, odłącz zasilanie i sprawdź biegunowość, położenie pól kontaktowych oraz prawidłowe zamocowanie przewodów.

Dane techniczne – konektor LED SMD 8 mm Premium 2 PIN 5A 36V

Najczęściej zadawane pytania – FAQ

Czy konektor Premium pasuje do taśm LED SMD 8 mm?

Tak. Produkt przeznaczony jest do kompatybilnych jednokolorowych taśm LED SMD IP20 o szerokości 8 mm i dwóch polach kontaktowych.

Czy konektor pasuje do taśm LED COB?

Nie. Oferowana szybkozłączka Premium nie pasuje do taśm LED COB. Do takich taśm należy zastosować dedykowany konektor.

Czy konektor pasuje do hermetycznych taśm LED IP65?

Nie jest przeznaczony do taśm pokrytych warstwą żelu lub silikonu. Do takich taśm należy wybrać dedykowaną szybkozłączkę do taśm LED IP65.

Czy szybkozłączka pozwala podłączyć przewód bez lutowania?

Tak. Mechanizm zaciskowy umożliwia wykonanie połączenia pomiędzy taśmą LED a przewodem bez używania lutownicy.

Czy konektor nadaje się do taśm LED o większej mocy?

Tak, pod warunkiem że prąd przepływający przez konektor nie przekracza 5 A, a pozostałe elementy instalacji zostały odpowiednio dobrane.

Jaki jest maksymalny prąd konektora?

Maksymalny prąd wynosi 5 A.

Jakie jest maksymalne napięcie konektora?

Maksymalne napięcie wynosi 36 V DC.

Czy konektor pasuje do taśm LED 12 V?

Tak. Może współpracować z kompatybilnymi jednokolorowymi taśmami LED SMD 12 V DC.

Czy konektor pasuje do taśm LED 24 V?

Tak. Może być stosowany z odpowiednio dobranymi jednokolorowymi taśmami LED SMD 24 V DC.

Czy konektor pasuje do taśm LED SMD2835?

Tak, do kompatybilnych jednokolorowych taśm SMD2835 IP20 o szerokości 8 mm i odpowiednio rozmieszczonych polach kontaktowych.

Czy szybkozłączka pasuje do taśm RGB?

Nie. Standardowe taśmy RGB wymagają czterech połączeń, a oferowany konektor posiada dwa styki.

Czy konektor pasuje do taśm LED CCT?

Nie do typowych taśm CCT wymagających trzech połączeń. Produkt przeznaczony jest do jednokolorowych taśm LED SMD 2 PIN.

Czy konektor zmieści się w profilu aluminiowym?

Może zmieścić się w odpowiednio dobranym profilu. Przed montażem należy sprawdzić wymiary wewnętrzne, ponieważ konektor ma 13 mm szerokości i 7 mm wysokości.

Jakie są wymiary szybkozłączki Premium?

Wymiary wynoszą 25 x 13 x 7 mm.

Czym różni się konektor 5 A od konektora 3 A?

Podstawową różnicą jest maksymalny dopuszczalny prąd. Konektor 5 A może pracować z większym obciążeniem prądowym niż złączka o maksymalnym prądzie 3 A, przy zachowaniu odpowiednich warunków montażu.

Czy można wykorzystać konektor do modernizacji instalacji LED?

Tak. Szybkozłączka może być wykorzystywana podczas wymiany przewodów przyłączeniowych oraz ponownego podłączania kompatybilnych taśm LED SMD.

Ile sztuk znajduje się w zestawie?

Oferta obejmuje 1 sztukę konektora LED Premium 8 mm taśma-przewód 2 PIN 5 A.

Dlaczego warto wybrać szybkozłączkę LED Premium 8 mm 5 A?

Konektor LED SMD 8 mm Premium 2 PIN 5 A to praktyczne rozwiązanie dla osób poszukujących solidnego sposobu na podłączenie przewodu zasilającego do jednokolorowej taśmy LED bez konieczności lutowania.

Najważniejsze atuty produktu to maksymalny prąd 5 A, solidny mechanizm zaciskowy, kompaktowe wymiary 25 x 13 x 7 mm oraz kompatybilność z odpowiednio dobranymi taśmami LED SMD IP20 o szerokości 8 mm.

Konektor doskonale sprawdza się podczas wykonywania nowych instalacji oświetleniowych, modernizacji istniejącego oświetlenia oraz podłączania taśm LED o większym poborze prądu.

Wybierz konektor Premium taśma-przewód LED SMD 8 mm 2 PIN 5 A, jeśli potrzebujesz wygodnego i estetycznego sposobu na wykonanie bezlutowego połączenia przewodu z taśmą LED.

Przypomnienie: produkt przeznaczony jest do jednokolorowych taśm LED SMD IP20. Nie pasuje do taśm LED COB.

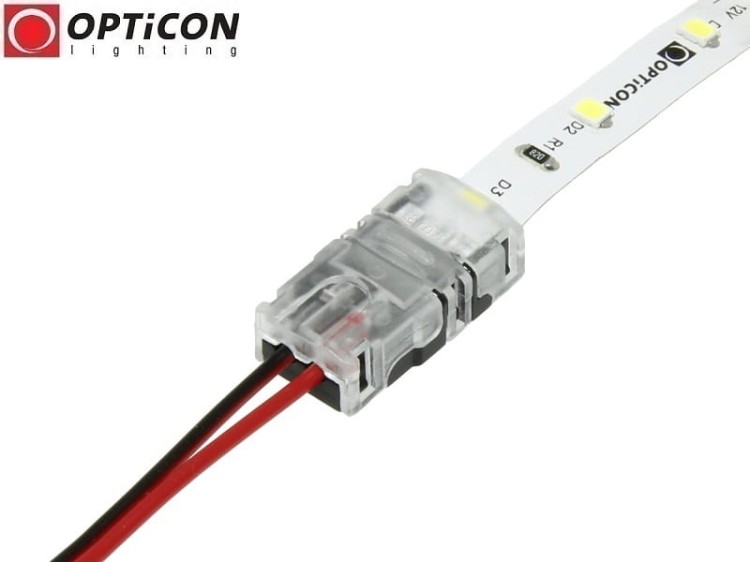

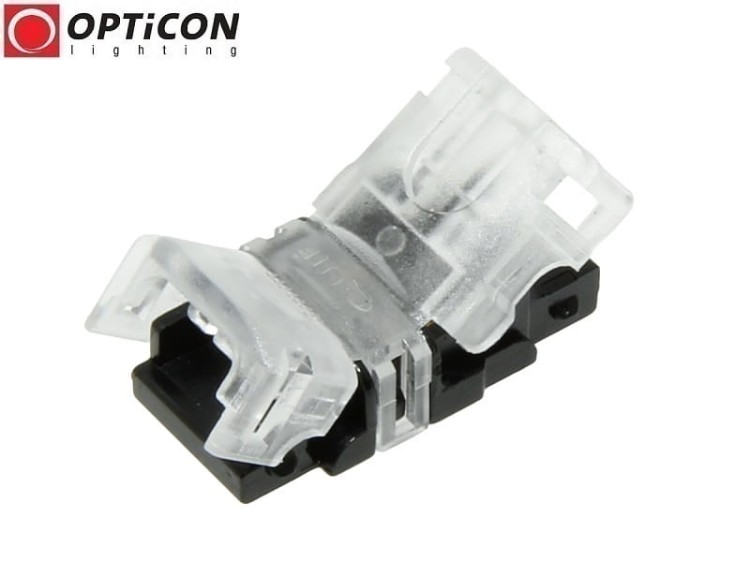

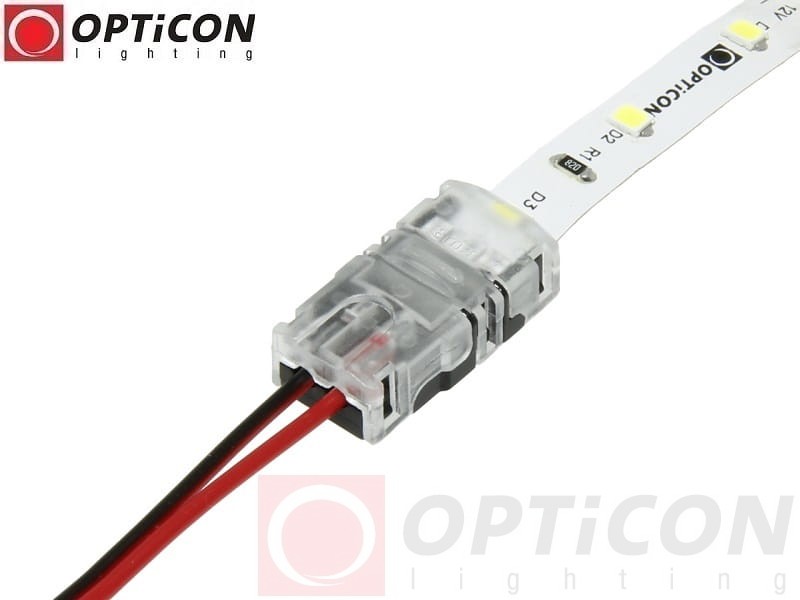

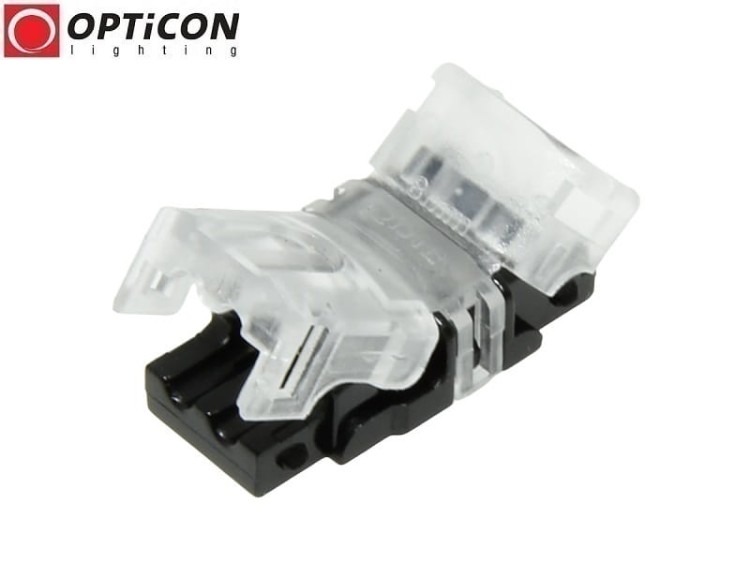

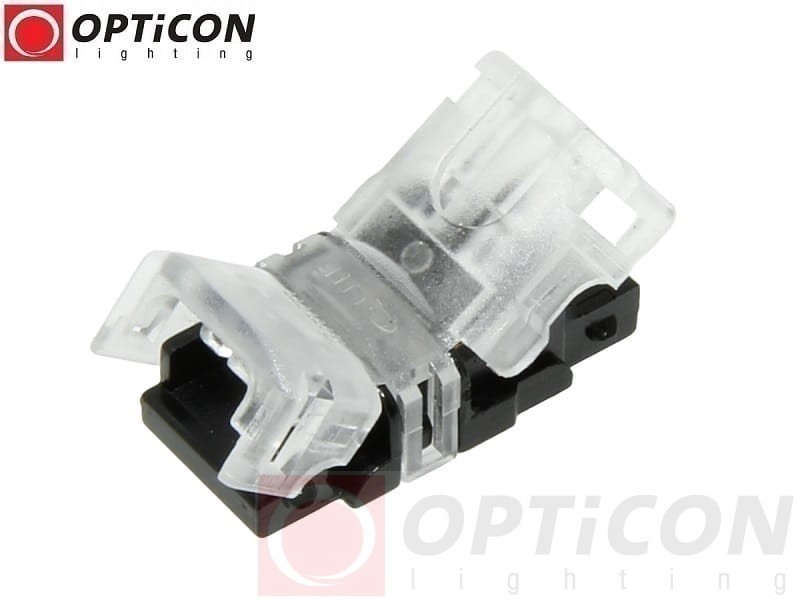

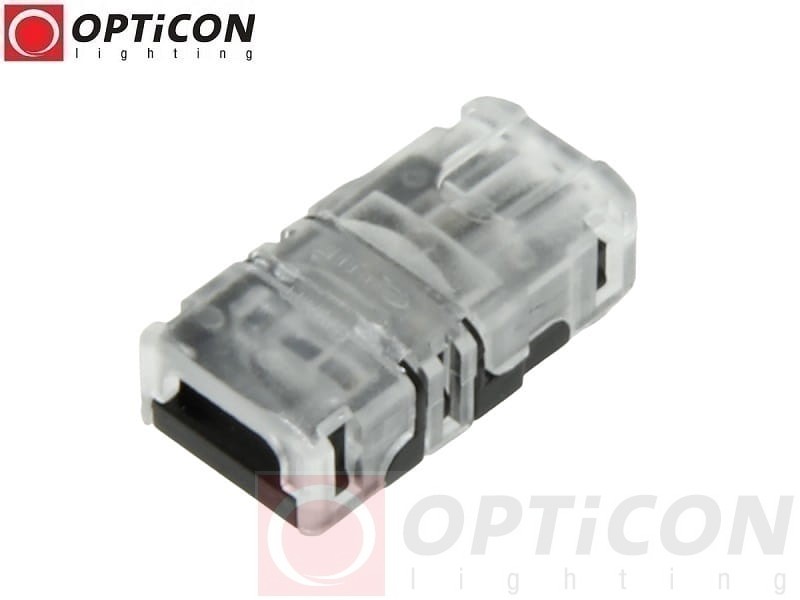

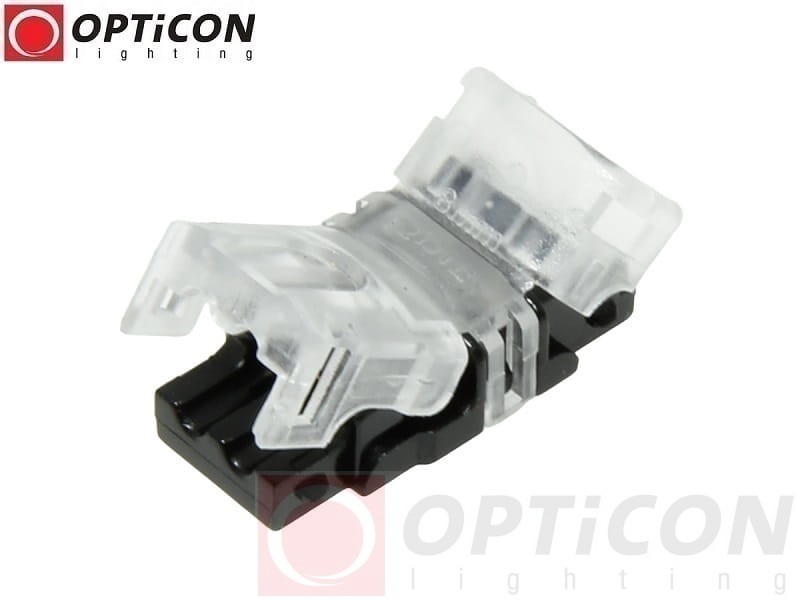

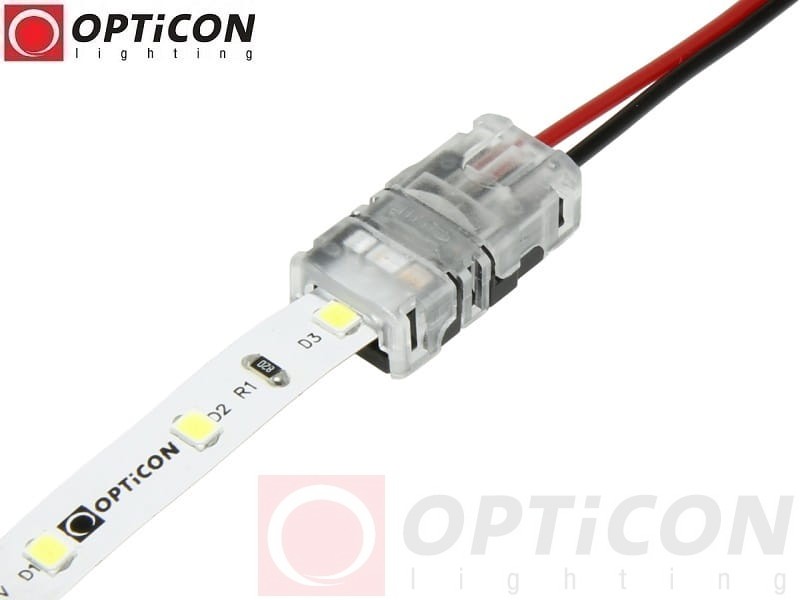

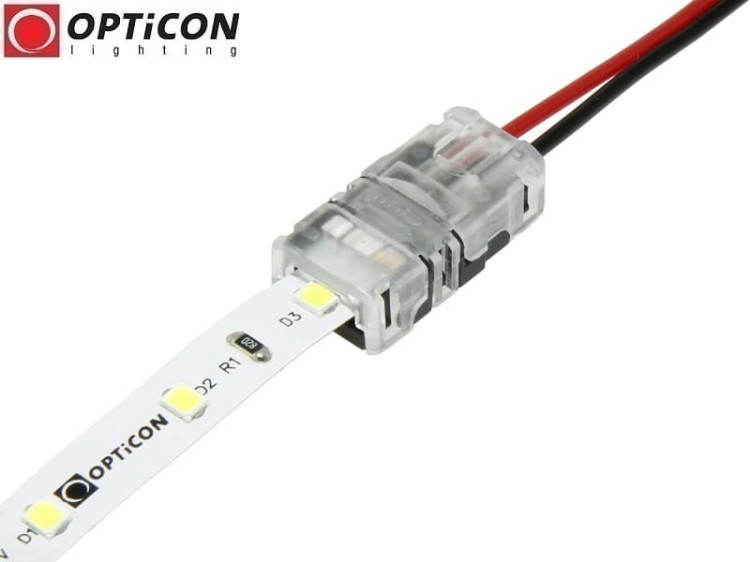

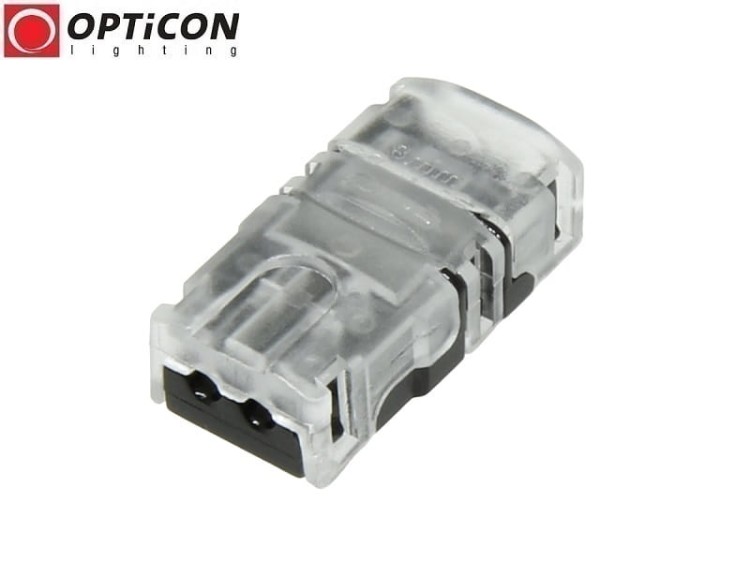

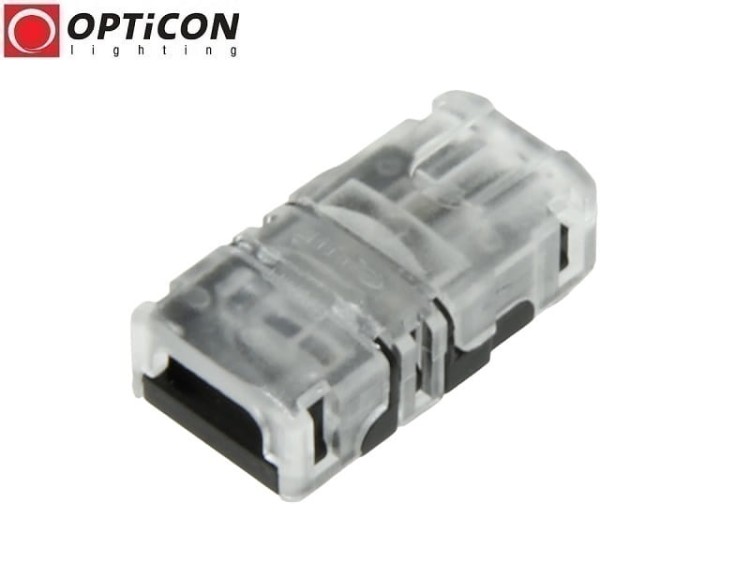

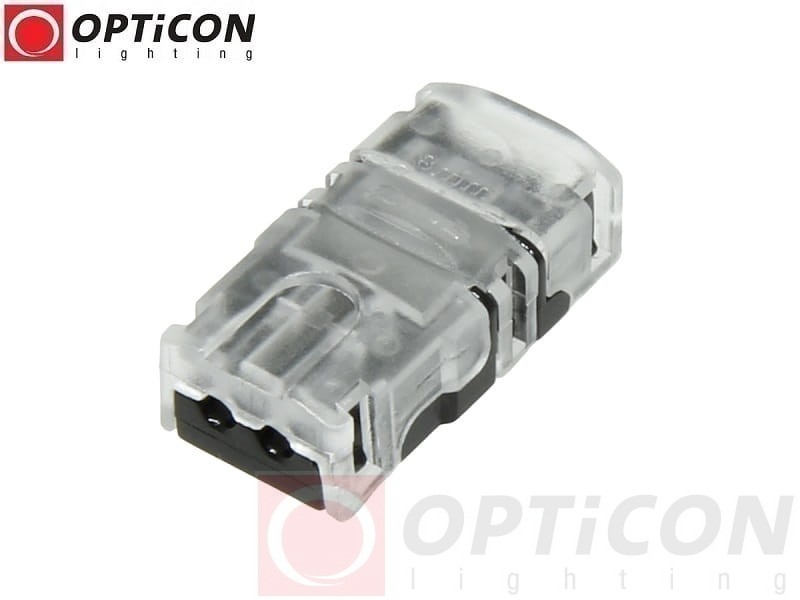

Zdjęcia produktu – konektor LED SMD 8 mm Premium 5 A
