Konektor LED RGB 4 PIN męsko-żeński do taśm 10 mm – złączka do lutowania
Złączka męsko-żeńska 4 PIN do taśm LED RGB 10 mm – wygodne połączenie ze sterownikiem
Konektor LED RGB 4 PIN męsko-żeński do lutowania to praktyczny element połączeniowy przeznaczony do wykonywania rozłącznych połączeń w instalacjach wielokolorowych taśm LED RGB o szerokości 10 mm. Umożliwia przygotowanie przyłącza, które po przylutowaniu do taśmy LED pozwala na wygodne podłączanie i odłączanie kompatybilnych sterowników, przewodów oraz przedłużaczy RGB.
Zastosowanie złącza 4 PIN męsko-żeńskiego ułatwia montaż, modernizację i serwis instalacji oświetleniowej. Po prawidłowym wykonaniu połączenia lutowanego nie ma potrzeby każdorazowego używania lutownicy podczas odłączania współpracujących akcesoriów.
Produkt przeznaczony jest do analogowych, wielokolorowych taśm LED RGB 10 mm, wykorzystujących cztery pola kontaktowe. W typowych instalacjach RGB odpowiadają one za wspólny tor zasilania oraz trzy kanały kolorów: czerwony, zielony i niebieski.
Złączka RGB 4 PIN do lutowania sprawdzi się zarówno podczas budowy nowych instalacji, jak i przy modernizacji istniejącego oświetlenia LED. Jest szczególnie przydatna tam, gdzie potrzebna jest możliwość szybkiego odłączenia sterownika, wymiany przewodu lub rozbudowy systemu oświetleniowego.
Najważniejsze: konektor przeznaczony jest do taśm LED RGB 10 mm, posiada połączenie 4 PIN męsko-żeńskie i wymaga lutowania do pól kontaktowych taśmy LED. Po montażu umożliwia wygodne rozłączanie kompatybilnych elementów instalacji.
Najważniejsze zalety konektora LED RGB 4 PIN
- Złącze męsko-żeńskie 4 PIN – umożliwia wykonywanie rozłącznych połączeń w instalacjach RGB.
- Do taśm LED RGB 10 mm – przeznaczone do kompatybilnych taśm wielokolorowych.
- Montaż przez lutowanie – możliwość trwałego przylutowania styków do pól kontaktowych taśmy LED.
- Szybkie rozłączanie instalacji – po wykonaniu połączenia lutowanego można wygodnie odłączać kompatybilne akcesoria.
- Współpraca ze sterownikami RGB – możliwość połączenia z kontrolerem wyposażonym w zgodne złącze.
- Łączenie przedłużaczy RGB – ułatwia rozbudowę instalacji oświetleniowej.
- Cztery tory elektryczne – do wspólnego zasilania oraz kanałów R, G i B.
- Łatwiejszy serwis – możliwość odłączenia elementów bez ingerencji w istniejące luty.
- Kompaktowa konstrukcja – przydatna w zabudowach meblowych i instalacjach dekoracyjnych.
- Szerokie zastosowanie – oświetlenie meblowe, sufitowe, ekspozycyjne i architektoniczne.
Dlaczego warto wybrać złączkę LED RGB 4 PIN do lutowania?
W tradycyjnej instalacji taśm LED RGB przewody mogą być lutowane bezpośrednio do pól kontaktowych taśmy. Takie rozwiązanie zapewnia połączenie elektryczne, jednak późniejsze odłączenie elementów instalacji może wymagać ponownego użycia lutownicy.
Konektor męsko-żeński 4 PIN pozwala przygotować rozłączne przyłącze, które ułatwia wykonywanie czynności montażowych i serwisowych.
Po prawidłowym przylutowaniu złącza do taśmy LED można korzystać z połączenia wtykowego, co jest szczególnie przydatne podczas:
- wymiany sterownika LED RGB;
- podłączania kompatybilnych przedłużaczy;
- rozbudowy instalacji oświetleniowej;
- demontażu elementów zabudowy meblowej;
- serwisowania instalacji LED;
- modernizacji istniejącego systemu oświetlenia RGB.
Ważne: Montaż złączki do taśmy LED wymaga lutowania. Połączenie wtykowe służy natomiast do późniejszego rozłączania i ponownego podłączania kompatybilnych elementów.
Złącze 4 PIN RGB – jak działa i za co odpowiadają poszczególne styki?
Standardowe analogowe taśmy LED RGB wykorzystują cztery tory elektryczne, które umożliwiają sterowanie trzema podstawowymi kolorami światła.
- V+ (+) – wspólny dodatni tor zasilania taśmy LED RGB.
- R (Red) – kanał sterujący kolorem czerwonym.
- G (Green) – kanał sterujący kolorem zielonym.
- B (Blue) – kanał sterujący kolorem niebieskim.
Poprzez odpowiednie sterowanie kanałami R, G i B możliwe jest uzyskanie różnych barw światła oraz efektów dekoracyjnych.
Złączka LED RGB 4 PIN umożliwia przeniesienie odpowiednich połączeń elektrycznych pomiędzy taśmą LED a kompatybilnym elementem instalacji.
Uwaga: Przed lutowaniem należy sprawdzić oznaczenia pól kontaktowych taśmy oraz kolejność pinów złącza. Nie wszystkie akcesoria 4 PIN muszą mieć identyczny układ wyprowadzeń.
Konektor męsko-żeński do sterownika LED RGB
Oferowana złączka może służyć do przygotowania połączenia pomiędzy taśmą LED RGB 10 mm a kompatybilnym sterownikiem RGB.
Takie rozwiązanie jest wygodne szczególnie wtedy, gdy sterownik znajduje się w miejscu wymagającym okresowego dostępu, na przykład w szafce, wnęce technicznej lub zabudowie meblowej.
W przypadku konieczności wymiany sterownika można rozłączyć kompatybilne złącze wtykowe bez konieczności ponownego lutowania taśmy LED.
Przed podłączeniem należy sprawdzić zgodność mechaniczną złącza, kolejność wyprowadzeń oraz dopuszczalne parametry elektryczne wszystkich współpracujących elementów.
Gdzie stosuje się złączkę LED RGB 4 PIN męsko-żeńską?
- Podłączanie taśm LED RGB 10 mm – przygotowanie rozłącznego przyłącza do taśmy.
- Połączenie taśmy ze sterownikiem RGB – możliwość wygodnego podłączania kompatybilnego kontrolera.
- Przedłużanie instalacji LED RGB – łączenie odpowiednich przewodów i akcesoriów.
- Oświetlenie mebli kuchennych – podświetlenie szafek, półek i blatów.
- Podświetlenie sufitów podwieszanych – instalacje dekoracyjne ze zmianą kolorów.
- Oświetlenie szaf i garderób – wykonywanie połączeń umożliwiających późniejszy demontaż.
- Witryny sklepowe i gabloty – systemy wielokolorowego oświetlenia ekspozycyjnego.
- Oświetlenie salonów i sypialni – dekoracyjne instalacje RGB.
- Hotele i restauracje – oświetlenie nastrojowe sterowane kontrolerami RGB.
- Serwis instalacji LED – wymiana sterowników i przewodów bez ponownego lutowania połączenia z taśmą.
Instrukcja montażu – jak przylutować złączkę 4 PIN do taśmy LED RGB?
- Odłącz zasilanie. Przed rozpoczęciem montażu upewnij się, że instalacja LED nie znajduje się pod napięciem.
- Sprawdź kompatybilność. Taśma LED powinna posiadać cztery pola kontaktowe i szerokość 10 mm.
- Przytnij taśmę LED. Wykonaj cięcie wyłącznie w miejscu oznaczonym przez producenta.
- Przygotuj pola lutownicze. Powinny być czyste, nieuszkodzone i dostępne do wykonania połączenia.
- Sprawdź oznaczenia. Zidentyfikuj pola V+, R, G i B na taśmie LED oraz odpowiadające im wyprowadzenia konektora.
- Przylutuj złącze. Wykonaj połączenia zgodnie z oznaczeniami, unikając nadmiernego nagrzewania płytki PCB i elementów złączki.
- Sprawdź jakość lutów. Upewnij się, że połączenia są prawidłowe i nie występują mostki lutownicze pomiędzy sąsiednimi polami.
- Zabezpiecz połączenie. Zastosuj odpowiednią izolację oraz zabezpieczenie mechaniczne zgodne z warunkami montażu.
- Podłącz kompatybilne akcesorium. Połącz część wtykową z odpowiednim gniazdem 4 PIN.
- Sprawdź układ pinów. Upewnij się, że kanały RGB i wspólny tor zasilania są prawidłowo przyporządkowane.
- Podłącz zasilanie. Przetestuj działanie wszystkich trzech kanałów kolorów.
Wskazówka: Jeżeli po podłączeniu kolory świecą nieprawidłowo, należy ponownie sprawdzić kolejność wyprowadzeń R, G i B oraz oznaczenie wspólnego toru zasilania.
Dane techniczne – konektor LED RGB 4 PIN męsko-żeński
| Parametr | Wartość |
|---|---|
| Rodzaj produktu | Konektor / złączka do taśm LED RGB |
| Typ złącza | 4 PIN |
| Rodzaj złącza | Męsko-żeńskie |
| Przeznaczenie | Taśmy LED RGB i kompatybilne akcesoria 4 PIN |
| Rodzaj taśmy LED | RGB – wielokolorowa |
| Szerokość taśmy LED | 10 mm |
| Liczba torów elektrycznych | 4 |
| Oznaczenia typowej instalacji RGB | V+, R, G, B |
| Sposób montażu do taśmy LED | Lutowanie |
| Rodzaj połączenia z akcesoriami | Rozłączne połączenie wtykowe |
| Materiał | Tworzywo sztuczne i styki metalowe |
| Liczba sztuk | 1 |
Na co zwrócić uwagę przed zakupem?
- Rodzaj taśmy: produkt przeznaczony jest do wielokolorowych taśm LED RGB.
- Szerokość taśmy: 10 mm.
- Liczba pól kontaktowych: 4 PIN.
- Sposób montażu: wymagane jest lutowanie do pól kontaktowych taśmy LED.
- Układ wyprowadzeń: należy sprawdzić zgodność oznaczeń V+, R, G i B.
- Kompatybilność mechaniczna: współpracujące akcesoria muszą posiadać odpowiedni typ złącza.
- Parametry elektryczne: napięcie i obciążenie instalacji muszą odpowiadać parametrom zastosowanych elementów.
- Zabezpieczenie połączenia: po lutowaniu należy zapewnić odpowiednią izolację i ochronę mechaniczną.
Najczęściej zadawane pytania – FAQ
Czy konektor pasuje do taśm LED RGB 10 mm?
Tak. Produkt jest przeznaczony do kompatybilnych wielokolorowych taśm LED RGB o szerokości 10 mm i czterech polach kontaktowych.
Czy złączkę trzeba lutować do taśmy LED?
Tak. Montaż konektora do taśmy LED odbywa się przez lutowanie odpowiednich styków do pól kontaktowych.
Czy po przylutowaniu można odłączać sterownik RGB?
Tak. Po wykonaniu połączenia lutowanego kompatybilne elementy można rozłączać za pomocą złącza wtykowego, bez ponownego lutowania.
Czy konektor posiada cztery piny?
Tak. Produkt wykorzystuje złącze 4 PIN przeznaczone do odpowiednich instalacji LED RGB.
Czy można połączyć taśmę LED RGB ze sterownikiem?
Tak, pod warunkiem zgodności mechanicznej złącza, kolejności pinów i parametrów elektrycznych sterownika oraz taśmy.
Czy konektor pasuje do taśm LED RGBW?
Nie. Typowe taśmy LED RGBW wykorzystują pięć połączeń elektrycznych i wymagają odpowiednich akcesoriów 5 PIN.
Czy złączka pasuje do jednokolorowych taśm LED?
Produkt przeznaczony jest do instalacji RGB 4 PIN. Standardowe jednokolorowe taśmy LED wykorzystują zazwyczaj połączenia 2 PIN.
Czy konektor można stosować z taśmami adresowalnymi?
Nie należy zakładać takiej kompatybilności. Taśmy adresowalne mogą wykorzystywać inny układ zasilania i sygnałów, nawet jeżeli posiadają cztery styki.
Czy połączenie można wielokrotnie rozłączać?
Tak. Konstrukcja męsko-żeńska umożliwia rozłączanie i ponowne podłączanie kompatybilnych elementów. Należy unikać nadmiernej siły i odłączać instalację od zasilania przed każdą zmianą połączenia.
Zawartość zestawu
- 1 × konektor złączka LED RGB 4 PIN męsko-żeńska do lutowania, przeznaczona do taśm LED RGB 10 mm.
Taśma LED, sterownik, zasilacz oraz pozostałe elementy instalacji nie stanowią części zestawu.
Konektor LED RGB 4 PIN – praktyczne rozwiązanie do montażu i serwisu oświetlenia
Złączka męsko-żeńska LED RGB 4 PIN do taśm 10 mm to wygodne rozwiązanie do przygotowywania rozłącznych połączeń w instalacjach wielokolorowego oświetlenia LED.
Najważniejsze zalety produktu to możliwość przylutowania do taśmy LED RGB, standardowe połączenie czterotorowe, wygodne podłączanie kompatybilnych sterowników i przedłużaczy oraz łatwiejszy serwis instalacji.
Wybierz konektor LED RGB 4 PIN do lutowania, jeśli potrzebujesz trwałego przyłącza do taśmy LED oraz możliwości późniejszego szybkiego rozłączania elementów systemu oświetleniowego.

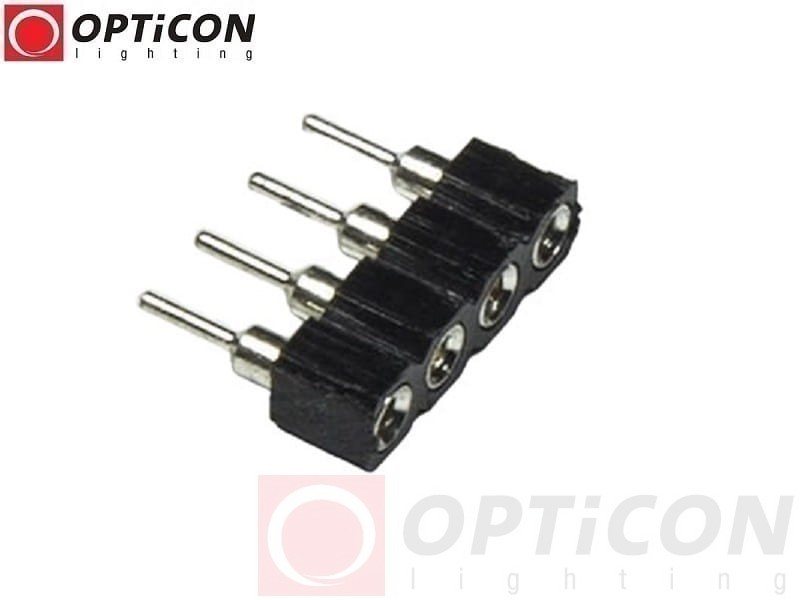

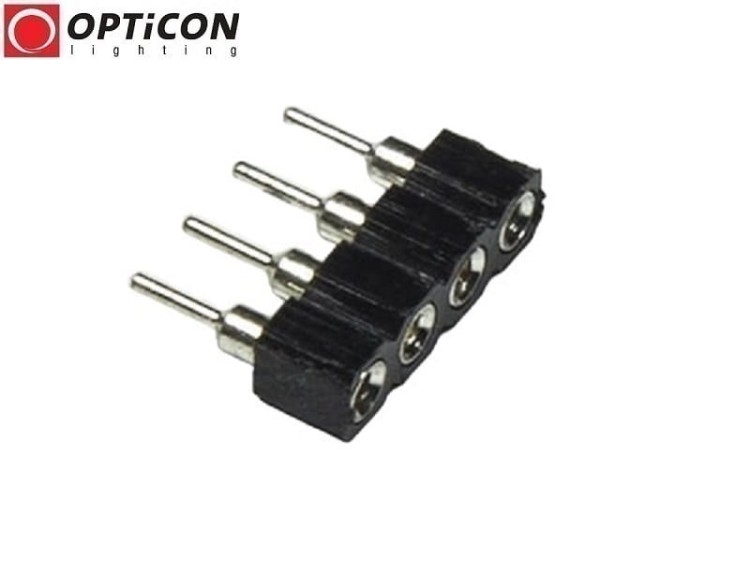

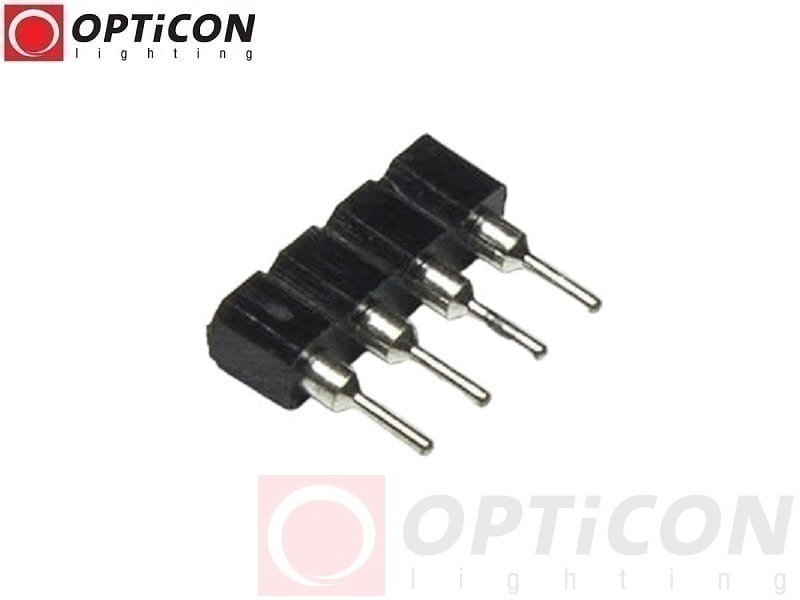

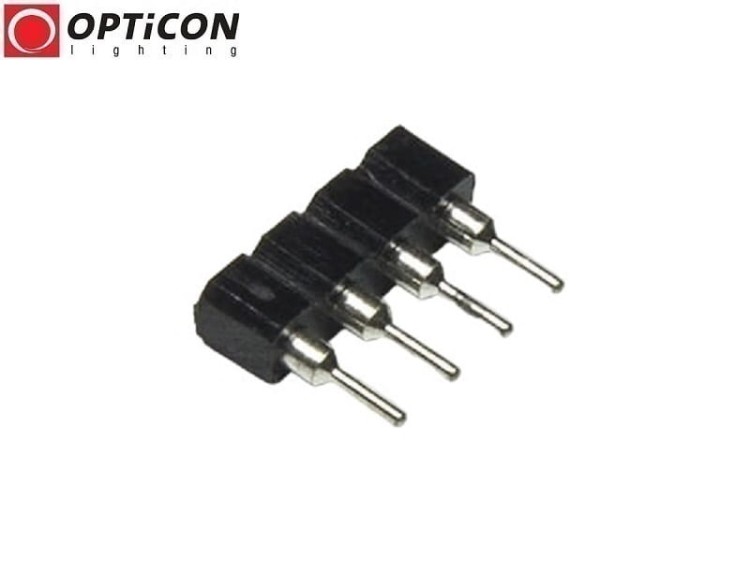

Zdjęcia produktu – konektor LED RGB 4 PIN męsko-żeński do lutowania
