Moduł LED OPTICON 12V DC 3W IP67 Edgelight 16×27° 6000K – 3× SMD2835

Profesjonalny moduł LED Edgelight 12V 3W do kasetonów reklamowych i podświetlenia od krawędzi

Moduł LED OPTICON 12V DC 3W IP67 Edgelight 16×27° 6000K to profesjonalny moduł oświetleniowy przeznaczony do podświetlania kasetonów reklamowych, szyldów, logotypów, liter przestrzennych oraz innych konstrukcji wykorzystujących technologię Edge Light.

Produkt został wyposażony w 3 wydajne diody LED SMD2835, które generują strumień świetlny 375 lm przy poborze mocy wynoszącym zaledwie 3W. Zastosowana specjalistyczna soczewka o kącie świecenia 16° × 27° pozwala precyzyjnie kierować światło i efektywnie wykorzystywać je w konstrukcjach podświetlanych od krawędzi.

Zimna biała barwa światła 6000K zapewnia jasne, wyraziste oświetlenie, które doskonale sprawdza się w reklamach świetlnych, kasetonach, oznakowaniu firmowym i ekspozycjach handlowych.

Moduł posiada hermetyczną obudowę IP67, dzięki czemu może być stosowany zarówno wewnątrz budynków, jak i w odpowiednio wykonanych instalacjach zewnętrznych.

Moduł LED OPTICON Edgelight 3W 6000K powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie oświetlenia LED, obejmujące między innymi oświetlenie reklamowe, techniczne, dekoracyjne oraz profesjonalne oświetlenie samochodowe LED.

Najważniejsze zalety modułu LED OPTICON Edgelight 3W

• 3 diody LED SMD2835 – wydajne źródła światła w kompaktowej obudowie.
• Strumień świetlny 375 lm – wysoka ilość światła przy poborze mocy 3W.
• Skuteczność świetlna 125 lm/W – wynikająca z deklarowanych parametrów 375 lm i 3W.
• Zimna biała barwa światła 6000K – jasne i wyraziste podświetlenie.
• Soczewka Edgelight 16° × 27° – specjalistyczny, kierunkowy rozsył światła.
• Technologia Edge Light – możliwość podświetlania kasetonów reklamowych od krawędzi.
• Przeznaczenie do kasetonów o głębokości około 4–10 cm – w zależności od konstrukcji i rozmieszczenia modułów.
• Hermetyczna obudowa IP67 – ochrona przed pyłem i wodą.
• Zasilanie 12V DC – współpraca z popularnymi zasilaczami LED.
• Możliwość regulacji jasności – przy zastosowaniu odpowiedniego sterownika.
• Taśma samoprzylepna 3M – szybki i wygodny montaż.
• Niewielkie wymiary 111 × 23 × 11 mm – łatwe rozmieszczenie w konstrukcji reklamowej.
• Deklarowana trwałość ≥ 70 000 godzin.
• Fabryczne łańcuchy po 20 modułów – wygodne wykonywanie większych instalacji.
• Sprzedaż na sztuki – możliwość zakupu dokładnie potrzebnej liczby modułów.

OPTICON – wieloletnie doświadczenie w technologii oświetlenia LED

Moduł LED OPTICON Edgelight 12V 3W 6000K został opracowany na podstawie wieloletniego doświadczenia firmy OPTICON w dziedzinie oświetlenia LED.

Doświadczenie zdobywane przy rozwiązaniach przeznaczonych do oświetlenia reklamowego, samochodowego, technicznego i dekoracyjnego pozwala rozwijać produkty dostosowane do potrzeb producentów reklam, instalatorów i użytkowników profesjonalnych systemów oświetleniowych.

W konstrukcji modułu połączono:

• trzy wydajne diody LED SMD2835,
• specjalistyczną optykę Edgelight 16×27°,
• hermetyczną obudowę IP67,
• kompaktowe wymiary,
• niewielki pobór energii,
• możliwość regulacji jasności,
• prosty montaż za pomocą taśmy 3M.

OPTICON to rozwiązania LED tworzone z wykorzystaniem wieloletniej praktyki w branży oświetleniowej.

Technologia Edge Light – podświetlanie kasetonów reklamowych od krawędzi

Edge Light (Edgelight) to technologia oświetlenia, w której moduły LED rozmieszczane są wzdłuż krawędzi podświetlanej konstrukcji.

W klasycznych systemach Backlight moduły LED montowane są najczęściej na tylnej powierzchni kasetonu, a światło kierowane jest w stronę jego frontu.

W systemach Edgelight moduły wyposażone w odpowiednią optykę mogą zostać zamontowane przy bocznych krawędziach konstrukcji, skąd światło kierowane jest w stronę podświetlanej powierzchni.

Takie rozwiązanie pozwala efektywnie wykorzystać światło w odpowiednio zaprojektowanych kasetonach reklamowych.

Zalety podświetlenia Edge Light

• Możliwość montażu modułów przy krawędziach kasetonu.
• Kierunkowy rozsył światła.
• Efektywne wykorzystanie strumienia świetlnego.
• Możliwość uzyskania równomiernego podświetlenia.
• Elastyczność rozmieszczenia źródeł światła.
• Przydatność w konstrukcjach o niewielkiej głębokości.
• Możliwość optymalizacji liczby modułów w zależności od projektu.

Moduł LED OPTICON 3W Edgelight 16×27° został przygotowany do instalacji, w których istotne jest precyzyjne kierowanie światła przy ograniczonej przestrzeni montażowej.

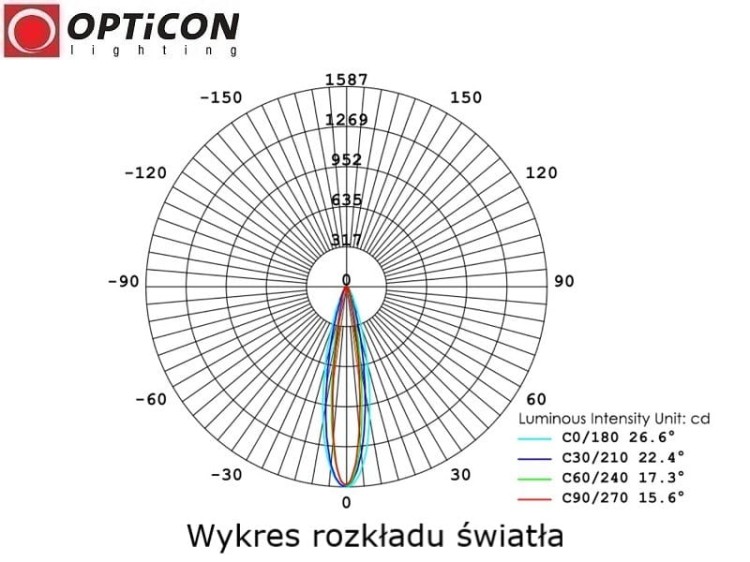

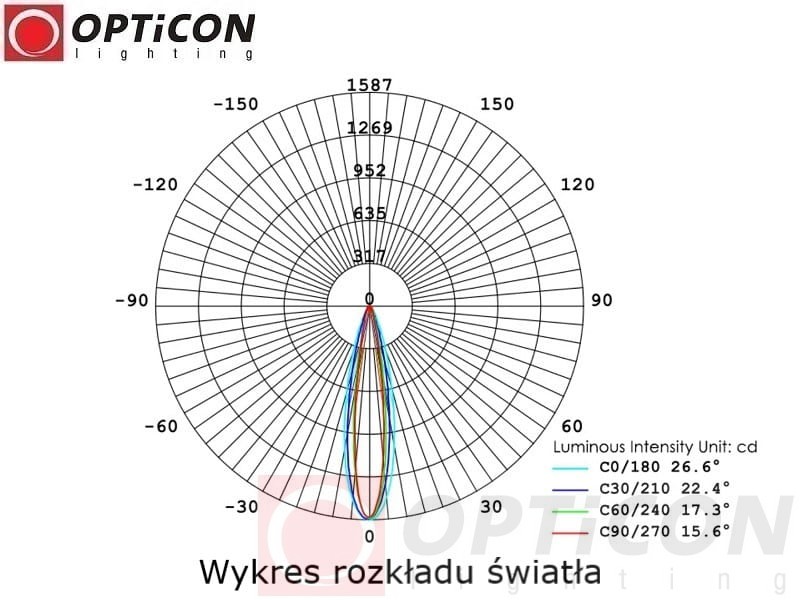

Soczewka Edgelight 16×27° – kierunkowy rozsył światła

Jednym z najważniejszych elementów modułu jest specjalistyczna soczewka o kącie świecenia 16° × 27°.

W przeciwieństwie do standardowych modułów LED o szerokim kącie świecenia optyka Edgelight umożliwia uzyskanie bardziej skoncentrowanej wiązki światła.

Rozsył światła został ukształtowany w dwóch płaszczyznach:

• 16° – wąski kąt umożliwiający precyzyjne kierowanie światła.
• 27° – szerszy rozsył w drugiej płaszczyźnie.

Takie rozwiązanie jest szczególnie przydatne podczas podświetlania kasetonów reklamowych od krawędzi, ponieważ umożliwia skierowanie światła na wybraną powierzchnię.

Moduł LED do kasetonów reklamowych o głębokości 4–10 cm

Moduł OPTICON Edgelight 3W z soczewką 16×27° szczególnie dobrze sprawdza się w kasetonach reklamowych o głębokości około 4–10 cm.

Kierunkowa optyka pozwala wykorzystać światło w konstrukcjach, w których przestrzeń pomiędzy tylną częścią kasetonu a jego frontem jest ograniczona.

Rzeczywista równomierność podświetlenia zależy od:

• głębokości kasetonu,
• wymiarów podświetlanej powierzchni,
• rodzaju materiału frontowego,
• rozstawu modułów LED,
• liczby zastosowanych modułów,
• kierunku ustawienia soczewek,
• oczekiwanego poziomu jasności.

Ważne: głębokość 4–10 cm jest orientacyjnym zakresem zastosowania. Ostateczne rozmieszczenie modułów należy dobrać do konkretnej konstrukcji i sprawdzić efekt przed zakończeniem montażu.

3 diody LED SMD2835 – 375 lm przy poborze mocy 3W

Moduł wyposażono w 3 diody LED SMD2835, które zapewniają deklarowany strumień świetlny 375 lm.

Przy mocy pobieranej 3W oznacza to skuteczność świetlną na poziomie 125 lm/W.

Połączenie wydajnych diod LED i specjalistycznej optyki pozwala wykorzystać strumień świetlny w sposób dostosowany do potrzeb systemów Edge Light.

Dlaczego warto wybrać moduł LED 3W?

• Większa ilość światła z pojedynczego modułu.
• Możliwość wykonywania wydajnych instalacji reklamowych.
• Wygodne projektowanie oświetlenia kasetonów.
• Efektywne wykorzystanie energii elektrycznej.
• Kompaktowa konstrukcja ułatwiająca montaż.

W porównaniu z modułami o niższej mocy model 3W może pozwolić na zastosowanie mniejszej liczby punktów świetlnych w niektórych projektach. Ostateczna liczba modułów zależy jednak od wymaganego poziomu i równomierności podświetlenia.

Zimna biała barwa światła 6000K

Temperatura barwowa 6000K zapewnia zimne białe światło o jasnym, wyrazistym charakterze.

Jest to popularny wybór do oświetlenia reklamowego, szczególnie w projektach wymagających chłodnego podświetlenia.

Zastosowania barwy 6000K

• Kasetony reklamowe – jasne podświetlenie powierzchni reklamowej.
• Szyldy firmowe – wyrazista prezentacja napisów.
• Logotypy – podświetlenie identyfikacji wizualnej.
• Litery przestrzenne – nowoczesny efekt świetlny.
• Witryny sklepowe – chłodne podświetlenie ekspozycji.
• Gabloty reklamowe – wyeksponowanie wybranych elementów.
• Instalacje dekoracyjne – jasne światło o chłodnym charakterze.

Wybór temperatury barwowej należy dopasować do projektu graficznego oraz oczekiwanego efektu wizualnego. Barwa 6000K jest chłodniejsza od światła neutralnego 4000K i ciepłego 3000K.

Hermetyczna obudowa IP67 – moduł LED do zastosowań zewnętrznych

Moduł LED OPTICON Edgelight 3W 6000K posiada obudowę o stopniu ochrony IP67.

Oznaczenie IP67 informuje o pyłoszczelności oraz ochronie przed skutkami krótkotrwałego zanurzenia w wodzie w warunkach określonych normą.

Hermetyczna konstrukcja umożliwia wykorzystanie modułu w odpowiednio wykonanych instalacjach narażonych na:

• kurz i pył,
• wilgoć,
• deszcz,
• zachlapania,
• zmienne warunki atmosferyczne.

Moduł może być stosowany w reklamach wewnętrznych i zewnętrznych, pod warunkiem odpowiedniego wykonania całej instalacji.

Uwaga: połączenia przewodów, sterowniki i zasilacze należy zabezpieczyć zgodnie z warunkami pracy instalacji. Stopień ochrony IP67 modułu nie oznacza automatycznie szczelności wszystkich połączeń elektrycznych.

Temperatura pracy od -20°C do +45°C

Moduł przeznaczony jest do pracy w temperaturze otoczenia od -20°C do +45°C.

Parametr ten umożliwia zastosowanie produktu w wielu instalacjach reklamowych i dekoracyjnych.

W zamkniętych kasetonach reklamowych należy uwzględnić wzrost temperatury wewnątrz konstrukcji, szczególnie przy intensywnym nasłonecznieniu.

Zasilanie 12V DC – jak dobrać zasilacz do modułów LED 3W?

Moduł LED OPTICON Edgelight 3W wymaga stabilizowanego napięcia 12V DC.

Prąd pojedynczego modułu wynosi 0,25A, a pobór mocy 3W.

Przy doborze zasilacza należy zsumować moc wszystkich modułów LED i uwzględnić odpowiedni zapas mocy.

Przykładowe obciążenie instalacji

Przykład doboru zasilacza do 20 modułów LED

• Moc jednego modułu: 3W.
• Liczba modułów: 20 sztuk.
• Łączna moc instalacji: 60W.
• Łączny prąd: 5A.

Przy przyjęciu około 20% zapasu mocy zaleca się zastosowanie zasilacza 12V DC o mocy znamionowej co najmniej 72W.

Praktycznym rozwiązaniem może być zasilacz 12V DC 75W lub 100W, dobrany do warunków pracy instalacji.

W przypadku większej liczby modułów należy uwzględnić również długość przewodów, ich przekrój, spadki napięcia oraz dopuszczalne obciążenie poszczególnych odcinków instalacji.

Uwaga: modułu nie należy podłączać bezpośrednio do napięcia 230V AC ani do instalacji 24V DC.

Regulacja jasności – współpraca ze sterownikami LED MONO

Moduł LED OPTICON umożliwia regulację jasności świecenia przy zastosowaniu odpowiedniego sterownika LED.

Kompatybilny sterownik LED MONO 12V DC pozwala dopasować intensywność podświetlenia do wymagań konkretnej instalacji.

Zalety regulacji jasności

• Dopasowanie jasności reklamy do otoczenia.
• Regulacja intensywności podświetlenia kasetonu.
• Możliwość tworzenia różnych efektów dekoracyjnych.
• Większa elastyczność projektowania instalacji.
• Możliwość ograniczenia zużycia energii przy zmniejszonej jasności.

Sterownik należy dobrać do napięcia 12V DC oraz łącznej mocy i prądu podłączonych modułów.

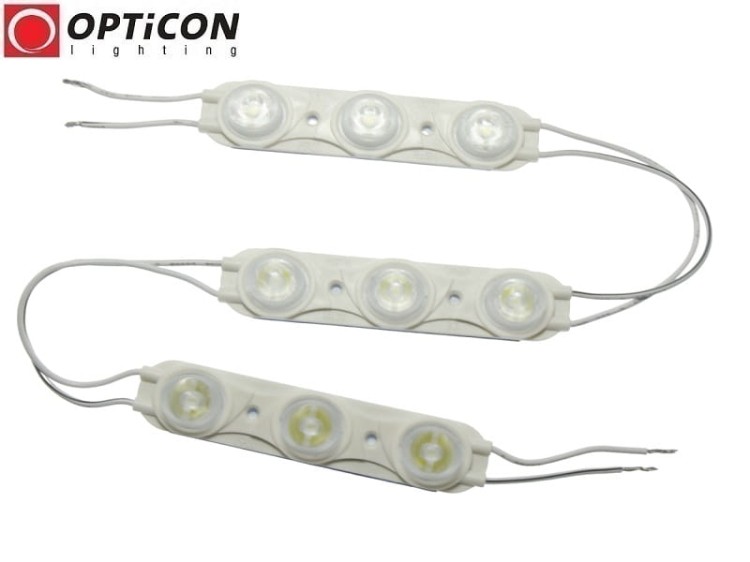

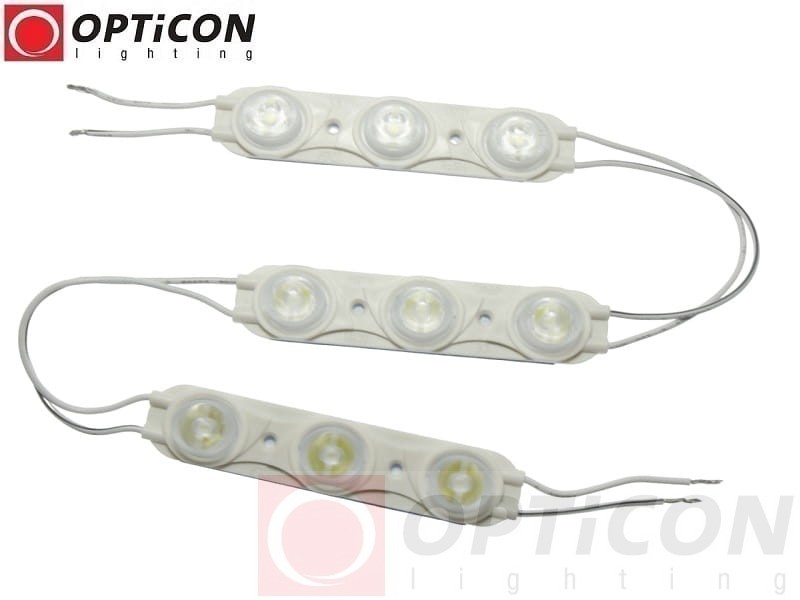

Fabryczne łańcuchy po 20 modułów – sprzedaż na sztuki

Moduły LED OPTICON Edgelight 3W fabrycznie połączone są w łańcuchy po 20 sztuk.

Takie rozwiązanie ułatwia montaż większych instalacji reklamowych i rozmieszczanie modułów wzdłuż krawędzi kasetonu.

Długość przewodu pomiędzy modułami wynosi 120 mm.

• Fabryczny łańcuch: 20 modułów.
• Sprzedaż: na sztuki.
• Długość przewodu między modułami: 120 mm.
• Moc pojedynczego modułu: 3W.
• Łączna moc 20 modułów: 60W.
• Łączny prąd 20 modułów: 5A przy 12V DC.

Możliwość zakupu pojedynczych modułów pozwala zamówić dokładnie taką liczbę elementów, jaka jest potrzebna do realizacji konkretnego projektu.

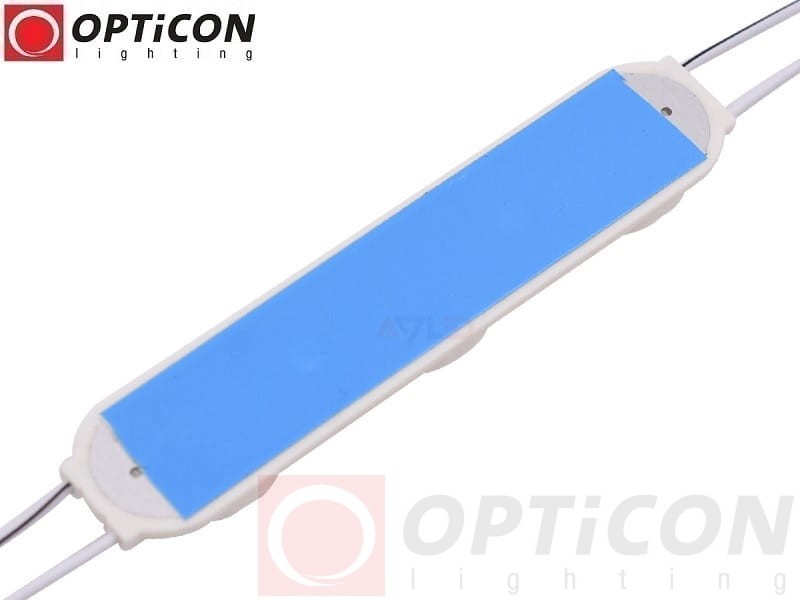

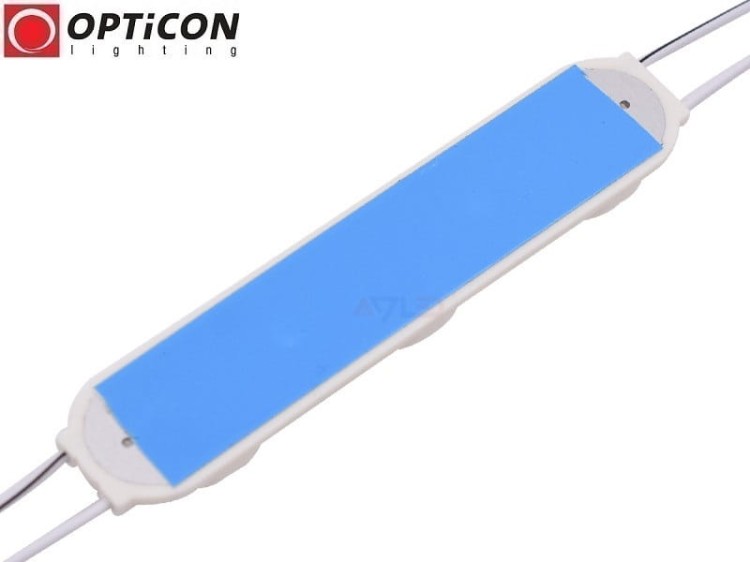

Łatwy montaż – taśma samoprzylepna 3M

Moduł LED OPTICON wyposażono w taśmę samoprzylepną 3M, umieszczoną na spodzie obudowy.

Rozwiązanie to ułatwia szybkie rozmieszczenie modułów na odpowiednio przygotowanej powierzchni montażowej.

Jak zamontować moduły LED Edgelight?

1. Dobierz liczbę modułów do wymiarów kasetonu reklamowego.
2. Zaplanuj rozmieszczenie modułów wzdłuż krawędzi konstrukcji.
3. Ustal właściwy kierunek świecenia soczewki 16×27°.
4. Oczyść i odtłuść powierzchnię montażową.
5. Zamocuj moduły za pomocą taśmy 3M.
6. Podłącz moduły do odpowiedniego zasilacza 12V DC.
7. Zabezpiecz połączenia elektryczne przed wilgocią.
8. Sprawdź równomierność podświetlenia.
9. W razie potrzeby skoryguj rozstaw lub ustawienie modułów.

W instalacjach narażonych na drgania, podwyższoną temperaturę lub trudne warunki środowiskowe należy upewnić się, że sposób mocowania jest odpowiedni.

Gdzie stosuje się moduły LED OPTICON Edgelight 3W 6000K?

• Kasetony reklamowe Edge Light – podświetlenie od krawędzi.
• Kasetony reklamowe o głębokości 4–10 cm – w odpowiednio zaprojektowanych konstrukcjach.
• Litery przestrzenne LED – kierunkowe podświetlenie elementów reklamowych.
• Szyldy firmowe – jasne i wyraziste oświetlenie.
• Logotypy reklamowe – podświetlenie identyfikacji wizualnej.
• Reklamy świetlne – instalacje wewnętrzne i zewnętrzne.
• Witryny sklepowe – podświetlenie ekspozycji.

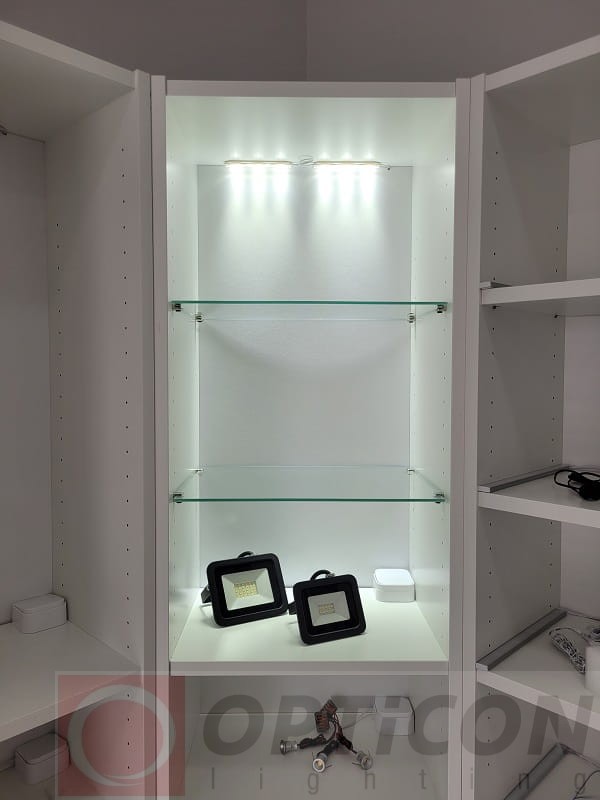

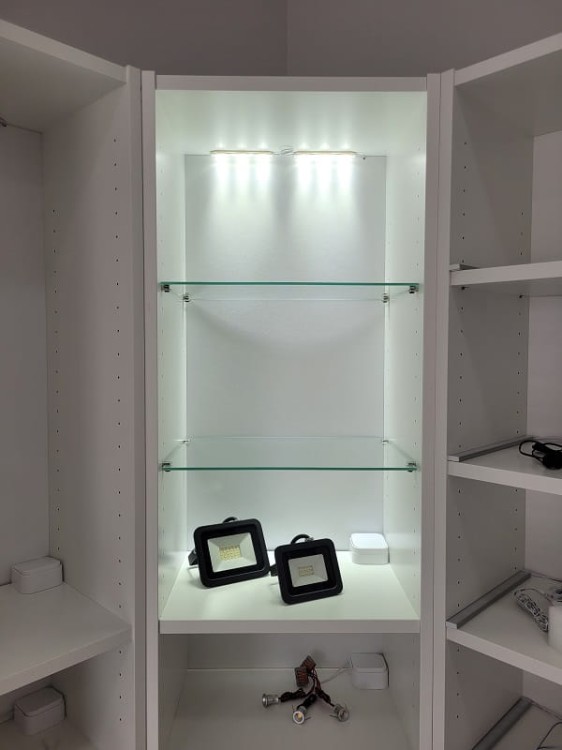

• Gabloty reklamowe – oświetlenie prezentowanych produktów.
• Meble ekspozycyjne – kierunkowe oświetlenie dekoracyjne.
• Instalacje architektoniczne – wybrane elementy dekoracyjne.
• Instalacje LED 12V DC – specjalistyczne projekty oświetleniowe.
• Zabudowy pojazdów – dekoracyjne oświetlenie z odpowiednio stabilizowanym zasilaniem.

Uwaga dotycząca pojazdów: moduł wymaga stabilnego napięcia 12V DC. W instalacjach 24V należy zastosować odpowiednią przetwornicę. Produkt nie jest homologowaną lampą drogową.

Wymiary modułu LED OPTICON Edgelight 3W

• Długość: 111 mm.
• Szerokość: 23 mm.
• Wysokość: 11 mm.
• Długość przewodu między modułami: 120 mm.
• Kolor obudowy: biały.

Kompaktowa konstrukcja o wysokości zaledwie 11 mm ułatwia montaż modułu w kasetonach reklamowych i innych konstrukcjach o ograniczonej przestrzeni.

Dane techniczne modułu LED OPTICON 12V 3W Edgelight 6000K

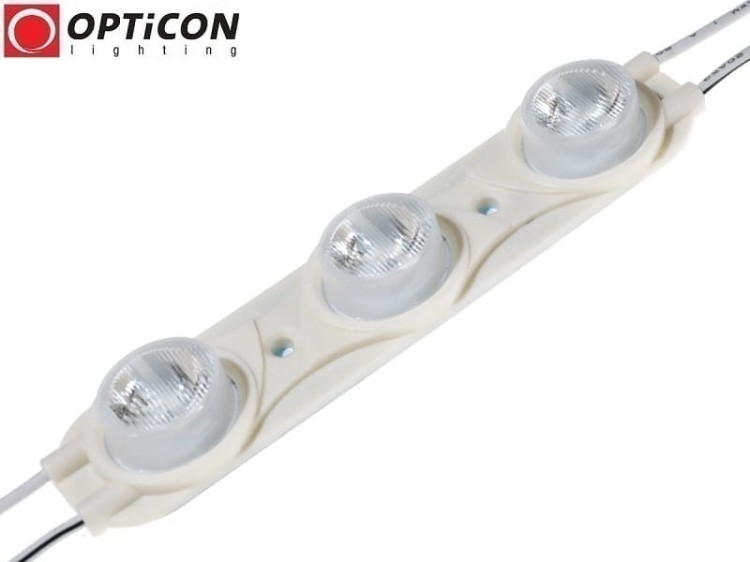

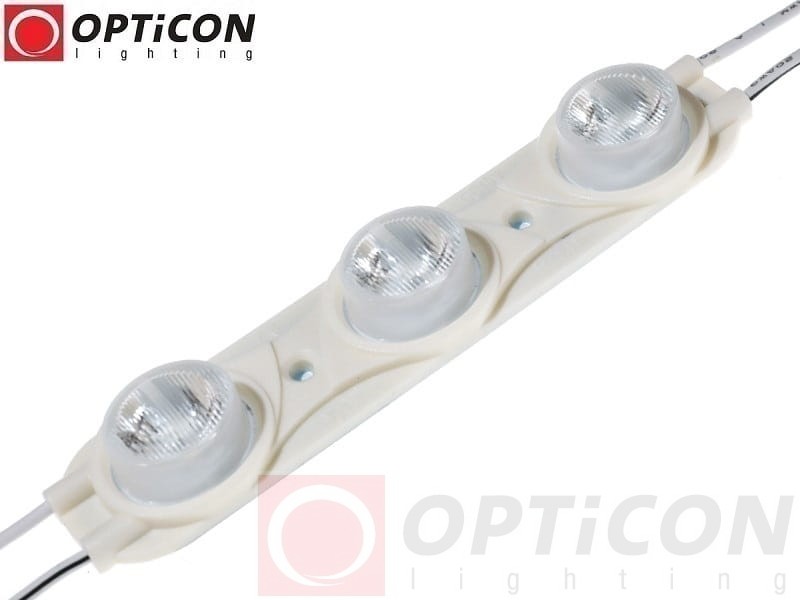

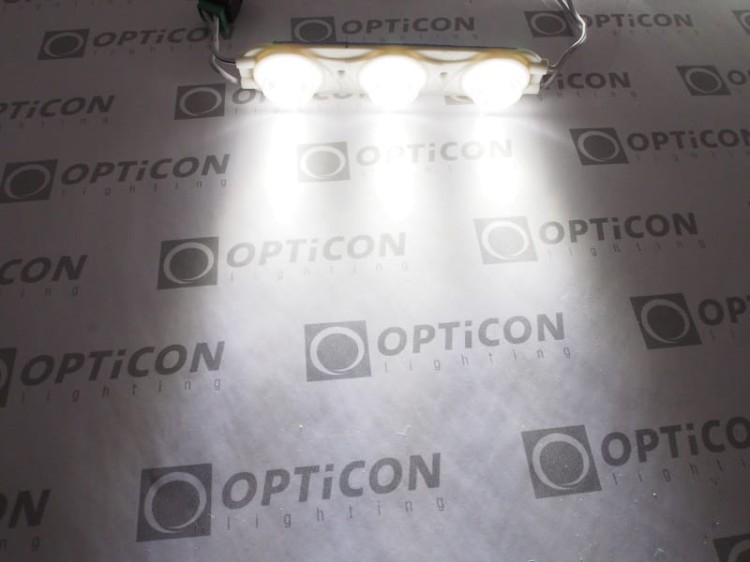

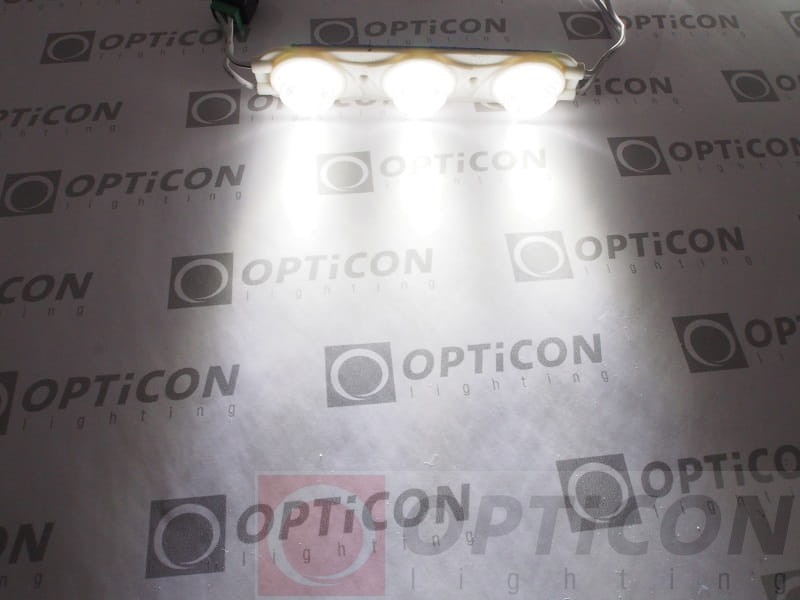

Zdjęcia modułu LED OPTICON Edgelight 3W 6000K

FAQ – najczęściej zadawane pytania o moduł LED Edgelight 3W

Co oznacza technologia Edgelight?

Edgelight to technologia podświetlania umożliwiająca kierowanie światła od krawędzi konstrukcji, na przykład kasetonu reklamowego.

Do jakich kasetonów przeznaczony jest moduł?

Moduł szczególnie dobrze sprawdza się w kasetonach reklamowych o głębokości około 4–10 cm, przy odpowiednim rozmieszczeniu źródeł światła.

Jaki jest kąt świecenia modułu?

Moduł wyposażono w specjalistyczną soczewkę o kącie świecenia 16° × 27°.

Ile diod LED posiada moduł?

Moduł wyposażono w 3 diody LED SMD2835.

Jaki strumień świetlny zapewnia moduł?

Deklarowany strumień świetlny wynosi 375 lm.

Jaką barwę światła emituje moduł?

Moduł emituje zimne białe światło 6000K.

Jakie napięcie zasilania jest wymagane?

Moduł wymaga stabilizowanego napięcia 12V DC.

Jaka jest moc pojedynczego modułu?

Moc pobierana wynosi 3W.

Czy moduł można ściemniać?

Tak. Moduł umożliwia regulację jasności przy zastosowaniu kompatybilnego sterownika LED.

Czy moduł nadaje się do zastosowań zewnętrznych?

Tak. Obudowa posiada stopień ochrony IP67, a połączenia elektryczne wymagają odpowiedniego zabezpieczenia.

Ile modułów znajduje się w fabrycznym łańcuchu?

Fabryczny łańcuch zawiera 20 modułów LED.

Czy moduły sprzedawane są na sztuki?

Tak. Moduły sprzedawane są na pojedyncze sztuki.

Jakie są wymiary modułu?

Wymiary wynoszą 111 × 23 × 11 mm.

Jaka jest deklarowana trwałość modułu?

Według specyfikacji produktu trwałość wynosi co najmniej 70 000 godzin.

Dlaczego warto wybrać moduł LED OPTICON Edgelight 3W 6000K?

Moduł LED OPTICON 12V DC 3W IP67 Edgelight 16×27° 6000K to profesjonalne rozwiązanie do podświetlania kasetonów reklamowych, szyldów, logotypów, liter przestrzennych oraz innych konstrukcji wymagających kierunkowego światła.

Produkt powstał na podstawie wieloletniego doświadczenia firmy OPTICON w dziedzinie technologii oświetlenia LED.

Połączenie 3 diod SMD2835, strumienia świetlnego 375 lm, specjalistycznej soczewki 16×27°, zimnej barwy światła 6000K oraz hermetycznej obudowy IP67 pozwala tworzyć wydajne i estetyczne instalacje reklamowe.

Wybierz moduł LED OPTICON Edgelight 3W 6000K, jeżeli potrzebujesz wydajnego, kierunkowego źródła światła do profesjonalnego podświetlenia kasetonów reklamowych od krawędzi.

Produkty uzupełniające – zasilacze LED 12V DC i sterowniki LED MONO

Do prawidłowej pracy modułów LED OPTICON Edgelight 3W niezbędny jest odpowiedni zasilacz LED 12V DC.

Jeżeli instalacja ma umożliwiać regulację jasności, można dodatkowo zastosować kompatybilny sterownik LED MONO.

• Zasilacze LED 12V DC – do zasilania modułów LED Edgelight 3W 6000K.
• Sterowniki LED MONO – do regulacji jasności jednokolorowych modułów LED.
