Żarówka LED W21/5W T20 7443 DUAL COLOR OPTICON – Biało-Pomarańczowa 20x SMD3030 CANBUS USA

Żarówka LED W21/5W 7443 DUAL COLOR – światło postojowe i kierunkowskaz w jednej żarówce

Żarówka LED W21/5W T20 7443 DUAL COLOR OPTICON to nowoczesne, dwukolorowe źródło światła samochodowego, łączące funkcję białego światła postojowego oraz pomarańczowego kierunkowskazu w jednej obudowie.

Produkt został opracowany przede wszystkim z myślą o samochodach sprowadzanych z USA, w których przednie reflektory wykorzystują wspólne źródło światła do realizacji dwóch funkcji oświetleniowych. Żarówka umożliwia uzyskanie białego światła pozycyjnego i intensywnego pomarańczowego sygnału kierunkowskazu w reflektorach z przezroczystym kloszem.

W konstrukcji zastosowano 20 wydajnych diod LED SMD3030, podzielonych na dwie grupy kolorystyczne:

• 4 diody LED białe zimne – odpowiadają za światło postojowe.
• 16 diod LED pomarańczowych – odpowiadają za kierunkowskaz.

Żarówka LED DUAL COLOR OPTICON powstała dzięki wieloletniemu doświadczeniu firmy OPTICON Lighting w projektowaniu samochodowego oświetlenia LED. Przemyślana konstrukcja pozwala połączyć dwie funkcje oświetlenia w jednym źródle światła, bez konieczności stosowania dwóch oddzielnych żarówek.

Produkt wykorzystuje standardowe złącze T20 7443 i jest przeznaczony do kompatybilnych instalacji samochodowych 12V DC.

Najważniejsze zalety żarówki LED W21/5W DUAL COLOR OPTICON

• DUAL COLOR – dwa kolory światła w jednej żarówce.
• Białe światło postojowe – 4 diody LED SMD3030.
• Pomarańczowy kierunkowskaz – 16 diod LED SMD3030.
• 20 diod LED SMD3030 – intensywne i wyraźne światło.
• Złącze T20 7443 – zamiennik żarówek W21/5W i W28/8W w kompatybilnych instalacjach.
• Technologia CANBUS – odpowiednie obciążenie obwodu kierunkowskazu.
• Moc pomarańczowego światła 25W – wysoki pobór mocy obwodu kierunkowskazu.
• Moc białego światła 1W – energooszczędna funkcja postojowa.
• Kąt świecenia 340° – szerokie rozprowadzanie światła.
• Zasilanie 9–18V DC – do kompatybilnych instalacji samochodowych 12V.
• Natychmiastowe osiąganie pełnej jasności po włączeniu.
• Przeznaczenie do samochodów USA – szczególnie do przednich reflektorów z dwufunkcyjnym źródłem światła.
• Produkt OPTICON Lighting – opracowany na podstawie wieloletniego doświadczenia w oświetleniu samochodowym LED.

DUAL COLOR – jak działa biało-pomarańczowa żarówka LED?

Żarówka LED W21/5W 7443 OPTICON posiada dwa niezależnie zasilane obwody świetlne, odpowiadające za białą i pomarańczową barwę światła.

Białe światło – funkcja postojowa

Po włączeniu świateł postojowych uruchamiane są 4 białe diody LED SMD3030, emitujące zimnobiałe światło. Pobór mocy tej funkcji wynosi 1W.

Chłodnobiała barwa nadaje przednim reflektorom nowoczesny wygląd i dobrze komponuje się z pozostałymi elementami samochodowego oświetlenia LED.

Pomarańczowe światło – funkcja kierunkowskazu

Po uruchomieniu kierunkowskazu włączane są 16 pomarańczowych diod LED SMD3030, które emitują intensywne światło sygnalizacyjne.

Rzeczywista moc pobierana przez obwód pomarańczowy wynosi 25W. Dzięki dużej intensywności świecenia kierunkowskaz pozostaje wyraźnie widoczny również podczas słonecznej pogody.

Ważna cecha – białe światło nie gaśnie podczas pracy kierunkowskazu

W oferowanym modelu DUAL COLOR OPTICON zastosowano rozwiązanie, w którym białe światło postojowe pozostaje włączone podczas migania pomarańczowego kierunkowskazu, jeżeli funkcja postojowa jest aktywna.

Pomarańczowe diody świecą z wyraźnie większą intensywnością niż białe, dzięki czemu sygnał kierunkowskazu pozostaje dobrze widoczny pomimo jednoczesnej pracy obu kolorów.

Jest to konstrukcja DUAL COLOR 4/16: 4 diody białe i 16 diod pomarańczowych.

Żarówka DUAL COLOR do samochodów sprowadzanych z USA

W wielu samochodach amerykańskich przednie światła postojowe oraz kierunkowskazy są realizowane za pomocą jednej, dwufunkcyjnej żarówki.

W zależności od modelu samochodu fabryczne źródło światła może emitować pomarańczową barwę zarówno podczas pracy świateł pozycyjnych, jak i kierunkowskazu.

Żarówka LED W21/5W 7443 DUAL COLOR OPTICON umożliwia rozdzielenie tych funkcji kolorystycznie:

• Światło postojowe: zimna biel.
• Kierunkowskaz: intensywny pomarańczowy.

Takie rozwiązanie jest szczególnie przydatne podczas adaptacji oświetlenia samochodów sprowadzanych z USA, w których zastosowano przezroczyste przednie klosze i odpowiednie dwufunkcyjne gniazda T20 7443.

Możliwość montażu zależy od rodzaju fabrycznej instalacji elektrycznej, sposobu sterowania oświetleniem oraz zastosowanego gniazda żarówki.

Technologia CANBUS – odpowiednie obciążenie kierunkowskazu

Żarówka LED W21/5W OPTICON DUAL COLOR została zaprojektowana z uwzględnieniem charakterystyki elektrycznej samochodowych kierunkowskazów.

W tradycyjnych instalacjach kierunkowskazów ważne znaczenie ma pobór prądu przez źródło światła. Zastosowanie żarówki LED o zbyt małym obciążeniu może wpływać na sposób pracy układu sterującego.

W oferowanym modelu pomarańczowy obwód kierunkowskazu pobiera 25W, co pozwala uzyskać obciążenie zbliżone do tradycyjnych żarówek kierunkowskazów o mocy 21W.

Dzięki temu konstrukcja wspomaga zachowanie prawidłowej częstotliwości migania kierunkowskazu w kompatybilnych samochodach.

Dlaczego moc obwodu pomarańczowego jest ważna?

• Zapewnia odpowiednie obciążenie elektryczne obwodu kierunkowskazu.
• Wspomaga współpracę z samochodowymi układami sterowania oświetleniem.
• Ułatwia zastąpienie tradycyjnych żarówek w kompatybilnych instalacjach.
• Łączy technologię LED z charakterystyką elektryczną kierunkowskazów samochodowych.

Uwaga: podana moc 25W dotyczy pomarańczowego obwodu żarówki. Moc białego światła postojowego wynosi 1W. Przy jednoczesnym zasilaniu obu obwodów całkowity pobór mocy może być odpowiednio wyższy.

20 diod LED SMD3030 – intensywne światło w dwóch kolorach

Źródłem światła w żarówce są diody LED SMD3030, charakteryzujące się wysoką intensywnością świecenia i kompaktowymi wymiarami.

W konstrukcji zastosowano łącznie 20 diod LED:

• 4 × SMD3030 – zimna biel.
• 16 × SMD3030 – pomarańczowy.

Takie rozmieszczenie pozwala uzyskać dwie odrębne funkcje oświetleniowe, a jednocześnie zachować kompaktową konstrukcję żarówki T20.

Kąt świecenia 340° – szerokie rozprowadzanie światła

Żarówka LED W21/5W 7443 OPTICON posiada deklarowany kąt świecenia 340°.

Szeroki rozsył światła umożliwia wykorzystanie powierzchni odbłyśnika reflektora oraz pomaga uzyskać równomierne rozświetlenie przedniego klosza.

Jest to szczególnie ważne w samochodowych reflektorach zaprojektowanych do współpracy z tradycyjnymi żarówkami, które emitują światło w wielu kierunkach.

Zasilanie 9–18V DC – do instalacji samochodowych 12V

Żarówka LED DUAL COLOR OPTICON przystosowana jest do pracy przy napięciu 9–18V DC.

Zakres ten obejmuje typowe napięcia występujące w samochodowych instalacjach elektrycznych 12V, również podczas pracy alternatora.

Produkt przeznaczony jest do kompatybilnych instalacji samochodowych wykorzystujących standard T20 7443.

Polaryzacja 7443 – ważna informacja przed zakupem

Żarówka LED W21/5W DUAL COLOR OPTICON posiada określoną polaryzację. Układ zasilania obu kolorów wykonano zgodnie ze standardem 7443.

Przed zakupem należy sprawdzić, czy samochód posiada odpowiednio podłączone gniazdo 7443.

Różnica między 7443 a 7443CK

W samochodach występują różne układy połączeń elektrycznych gniazd T20. Szczególnie ważne jest rozróżnienie standardów 7443 oraz 7443CK.

• 7443: standard połączeń elektrycznych, do którego przystosowano oferowaną żarówkę DUAL COLOR.
• 7443CK: odmienny układ styków elektrycznych, niezgodny bezpośrednio z oferowaną wersją żarówki.

Żarówka OPTICON DUAL COLOR przeznaczona jest do gniazd 7443, a nie 7443CK. W gnieździe 7443CK nie będzie prawidłowo realizować obu funkcji kolorystycznych.

Przed montażem należy porównać układ styków w samochodzie z przedstawionym poniżej schematem polaryzacji.

Schemat polaryzacji żarówki LED W21/5W 7443

Montaż Plug & Play – zamiennik W21/5W i W28/8W

Żarówka LED W21/5W T20 7443 DUAL COLOR została zaprojektowana jako zamiennik dwufunkcyjnych żarówek samochodowych W21/5W oraz W28/8W w kompatybilnych instalacjach.

W przypadku odpowiedniego gniazda 7443 montaż polega na wymianie tradycyjnego źródła światła na żarówkę LED.

Jak zamontować żarówkę LED DUAL COLOR?

1. Wyłącz zapłon i oświetlenie samochodu.
2. Uzyskaj dostęp do oprawki przedniego reflektora.
3. Wyjmij dotychczasową żarówkę W21/5W lub W28/8W.
4. Sprawdź zgodność gniazda oraz polaryzacji ze standardem 7443.
5. Upewnij się, że w reflektorze jest wystarczająco dużo miejsca na żarówkę o długości 57 mm i średnicy 20 mm.
6. Zamontuj żarówkę LED OPTICON DUAL COLOR.
7. Sprawdź działanie białego światła postojowego.
8. Sprawdź działanie pomarańczowego kierunkowskazu.

Ważne: prawidłowe działanie obu funkcji wymaga zgodnego układu zasilania i odpowiedniej polaryzacji gniazda.

Zastosowanie żarówki LED W21/5W 7443 DUAL COLOR

• Samochody sprowadzane z USA – przednie reflektory z dwufunkcyjnym źródłem światła.
• Światła postojowe i kierunkowskazy – dwie funkcje w jednej żarówce.
• Reflektory z przezroczystym kloszem – białe światło pozycyjne i pomarańczowy kierunkowskaz.
• Adaptacja oświetlenia samochodów amerykańskich – rozdzielenie kolorystyczne funkcji oświetlenia.
• Gniazda T20 7443 – zgodne z polaryzacją oferowanej żarówki.
• Zamiennik W21/5W i W28/8W – w kompatybilnych instalacjach.

Dane techniczne – żarówka LED W21/5W DUAL COLOR OPTICON

Wymiary żarówki LED T20 7443 DUAL COLOR

• Długość całkowita: 57 mm.
• Średnica: 20 mm.
• Szerokość złącza: 16 mm.

Przed zakupem należy sprawdzić ilość dostępnego miejsca wewnątrz reflektora oraz zgodność fabrycznego gniazda z konstrukcją żarówki.

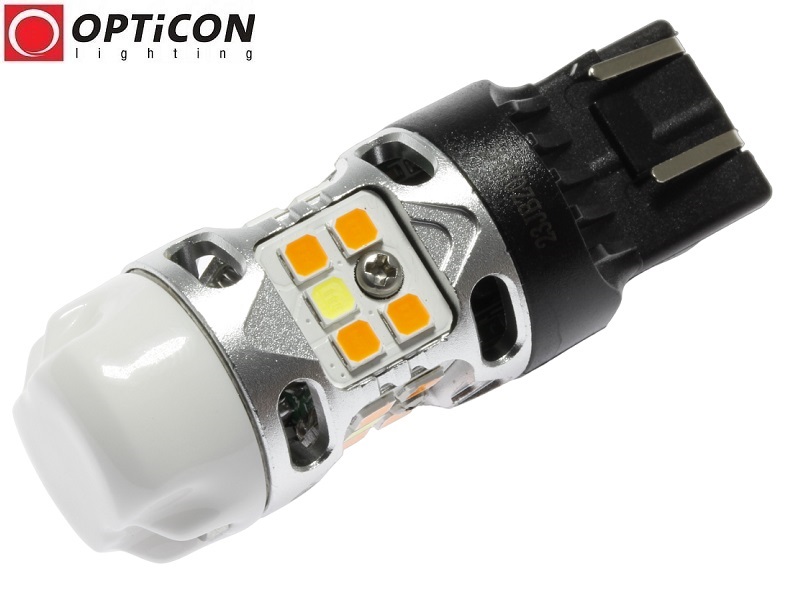

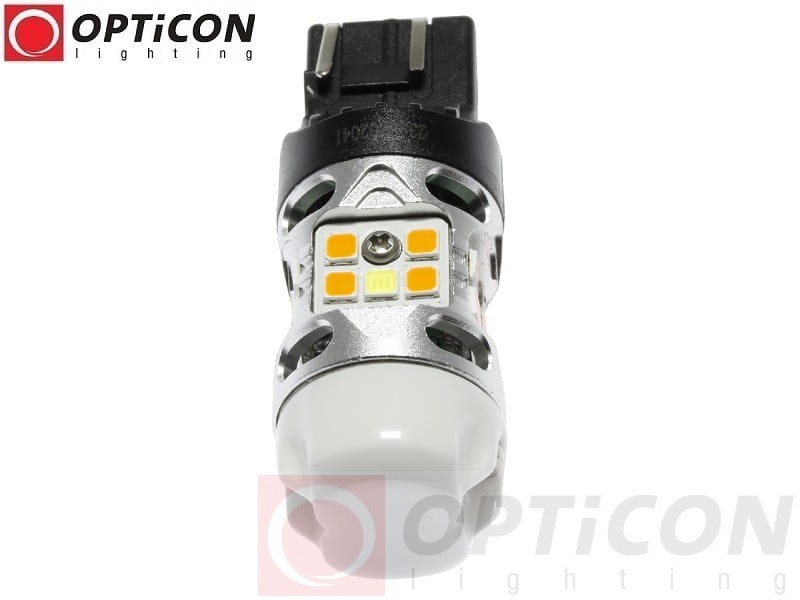

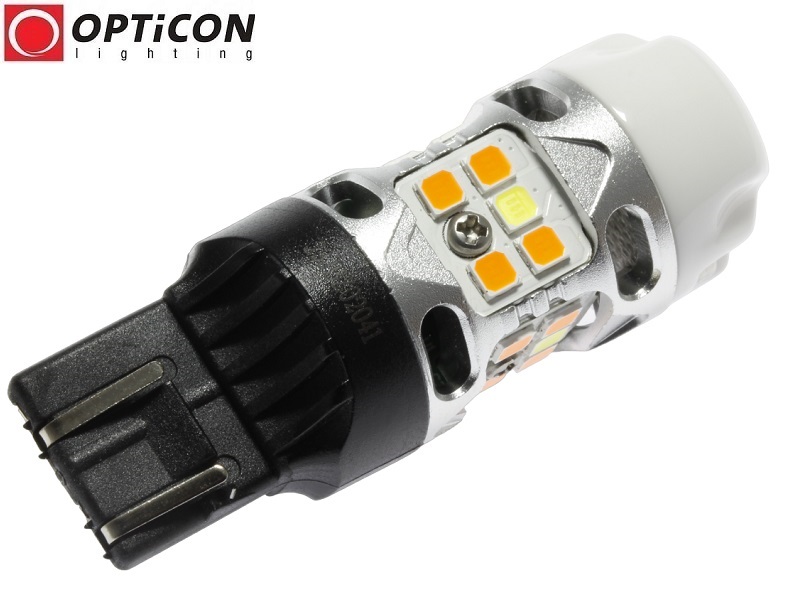

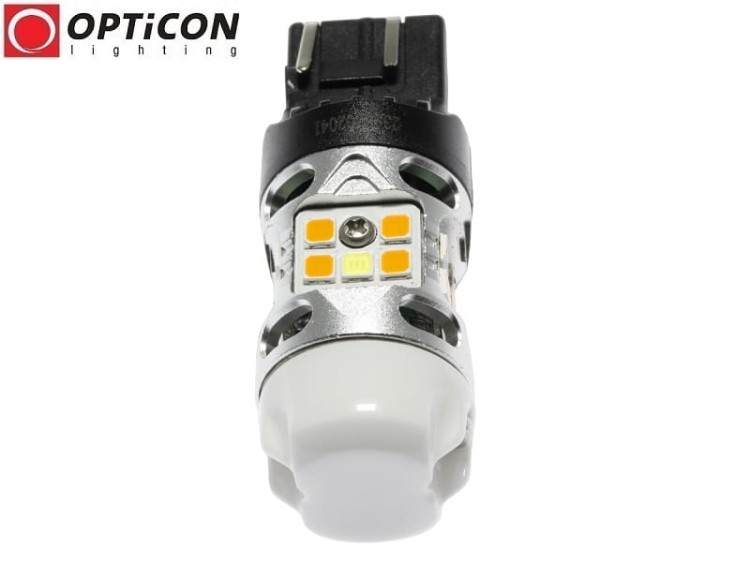

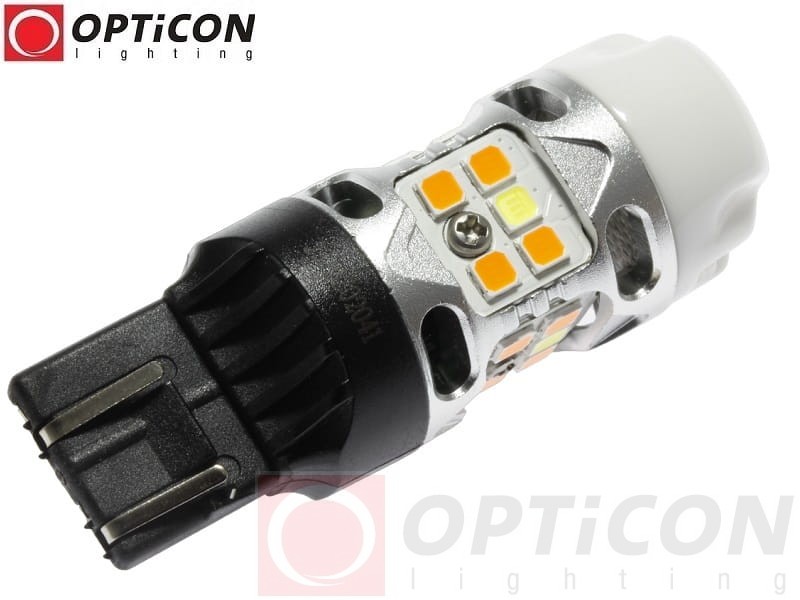

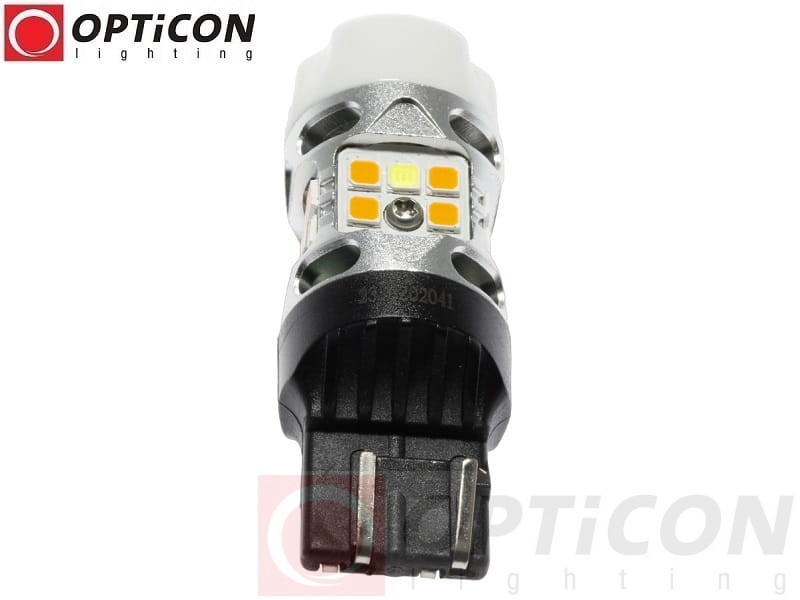

Zdjęcia żarówki LED W21/5W T20 7443 OPTICON DUAL COLOR

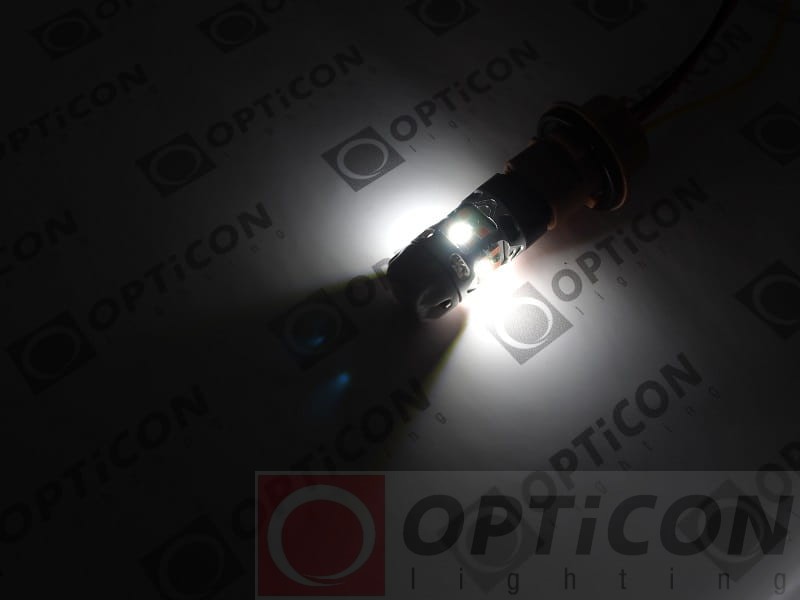

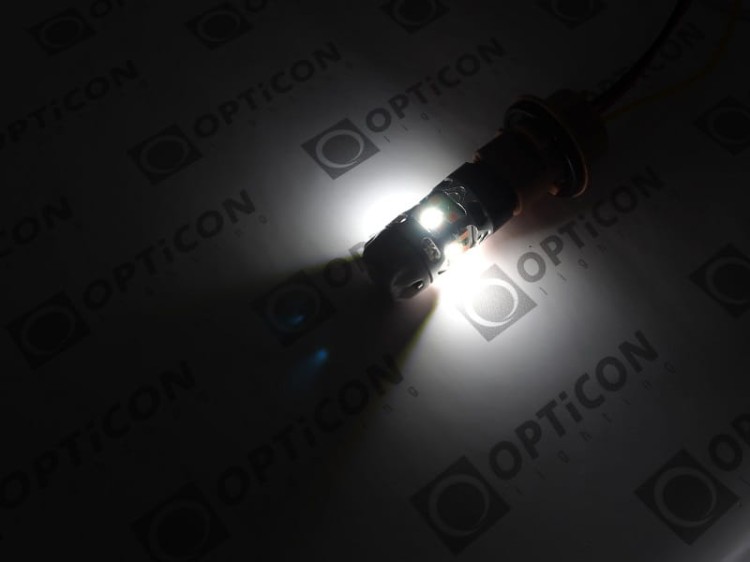

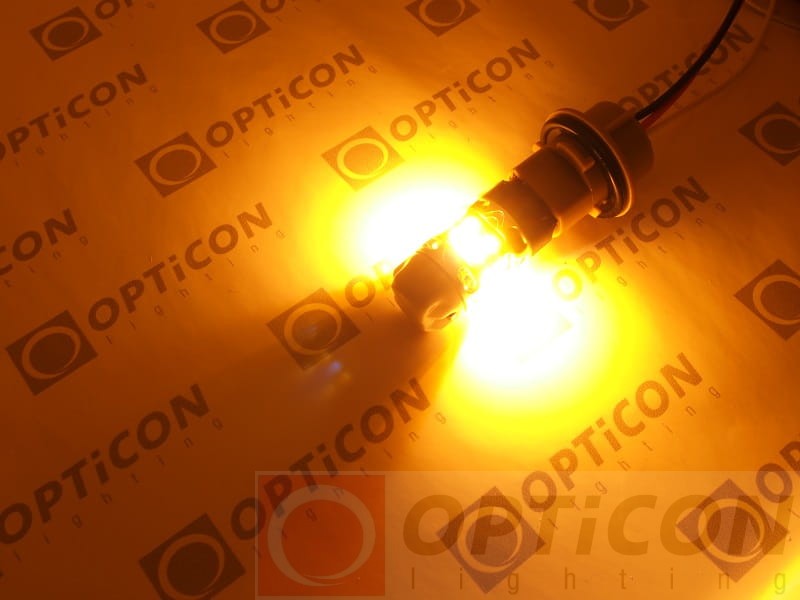

Efekt świecenia – białe światło postojowe i pomarańczowy kierunkowskaz

Poniższe zdjęcia prezentują efekt działania dwukolorowej żarówki OPTICON DUAL COLOR w dwóch funkcjach oświetleniowych.

Najczęściej zadawane pytania – FAQ

Do czego służy żarówka LED W21/5W DUAL COLOR?

Żarówka łączy dwie funkcje: białe światło postojowe oraz pomarańczowy kierunkowskaz. Jest przeznaczona do kompatybilnych przednich reflektorów samochodowych.

Czy żarówka nadaje się do samochodów z USA?

Tak. Produkt został opracowany z myślą o samochodach sprowadzanych z USA, które wykorzystują dwufunkcyjne źródła światła w przednich reflektorach.

Ile diod LED posiada żarówka?

Łącznie zastosowano 20 diod SMD3030: 4 białe i 16 pomarańczowych.

Czy białe światło gaśnie po włączeniu kierunkowskazu?

Nie. W tym modelu białe światło pozostaje włączone, jeżeli aktywna jest funkcja postojowa. Pomarańczowe diody świecą z większą intensywnością, dzięki czemu kierunkowskaz jest wyraźnie widoczny.

Jaka jest moc białego światła?

Moc obwodu białego wynosi 1W.

Jaka jest moc pomarańczowego kierunkowskazu?

Moc pobierana przez pomarańczowy obwód kierunkowskazu wynosi 25W.

Czy żarówka posiada technologię CANBUS?

Tak. Konstrukcja wykorzystuje odpowiednie obciążenie elektryczne obwodu kierunkowskazu, wspomagające prawidłową pracę w kompatybilnych instalacjach.

Czy żarówka pasuje do gniazda 7443CK?

Nie. Produkt posiada określoną polaryzację zgodną ze standardem 7443. Gniazdo 7443CK wykorzystuje inny układ połączeń elektrycznych.

Jakie jest napięcie pracy?

Żarówka pracuje w zakresie 9–18V DC i jest przeznaczona do kompatybilnych instalacji samochodowych 12V.

Jakie są wymiary żarówki?

Długość całkowita wynosi 57 mm, średnica 20 mm, a szerokość złącza 16 mm.

Dlaczego warto wybrać OPTICON DUAL COLOR W21/5W 7443?

OPTICON Lighting wykorzystuje wieloletnie doświadczenie w projektowaniu samochodowego oświetlenia LED, tworząc produkty odpowiadające na potrzeby użytkowników samochodów europejskich i amerykańskich.

Żarówka LED W21/5W T20 7443 DUAL COLOR OPTICON łączy dwie barwy światła, 20 diod SMD3030, intensywny pomarańczowy kierunkowskaz o mocy 25W, białe światło postojowe o mocy 1W, szeroki kąt świecenia 340° oraz zasilanie 9–18V DC.

Wybierz żarówkę LED OPTICON DUAL COLOR i uzyskaj białe światło postojowe oraz pomarańczowy kierunkowskaz w jednym źródle światła T20 7443.
