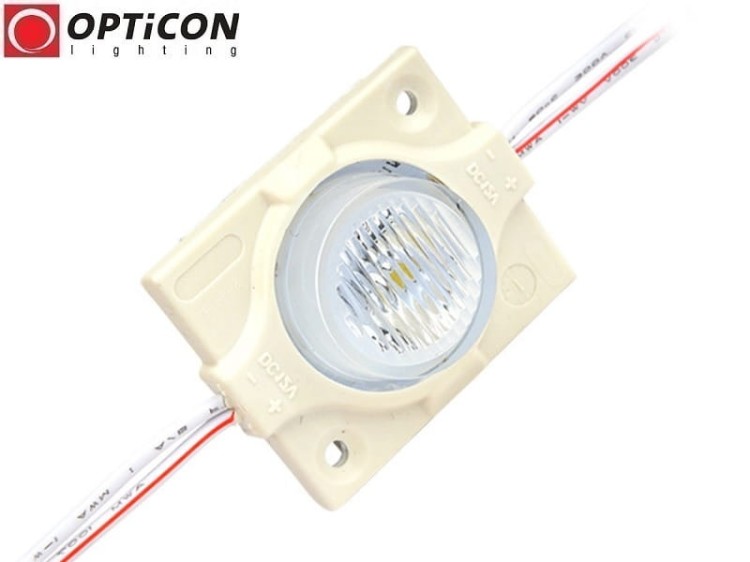

Moduł LED OPTICON 12V DC 1,5W IP67 Edgelight 12×56° 10000K – SMD3030

Profesjonalny moduł LED Edgelight 12V 10000K do kasetonów reklamowych i podświetlenia od krawędzi

Moduł LED OPTICON 12V DC 1,5W IP67 Edgelight 12×56° 10000K to profesjonalne źródło światła przeznaczone do podświetlania kasetonów reklamowych, liter przestrzennych, szyldów, logotypów, witryn sklepowych oraz nowoczesnych instalacji dekoracyjnych LED.

Produkt wykorzystuje technologię Edge Light, która umożliwia kierunkowe oświetlanie powierzchni od krawędzi konstrukcji. Zastosowana dioda LED SMD3030 oraz specjalistyczna soczewka 12° × 56° pozwalają precyzyjnie kierować światło na podświetlaną powierzchnię i efektywnie wykorzystywać dostępny strumień świetlny.

Najważniejszą cechą tego wariantu jest bardzo zimna biała barwa światła 10000K, charakteryzująca się wyraźnie chłodnym, lekko niebieskawym odcieniem. Takie oświetlenie nadaje reklamom, ekspozycjom i elementom dekoracyjnym nowoczesny, techniczny charakter.

Moduł LED OPTICON Edgelight 10000K powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie oświetlenia LED, obejmujące między innymi profesjonalne oświetlenie reklamowe, techniczne, dekoracyjne oraz samochodowe LED.

Moduł zasilany jest napięciem 12V DC, pobiera tylko 1,5W i posiada hermetyczną obudowę o stopniu ochrony IP67. Dzięki temu sprawdza się w odpowiednio wykonanych instalacjach wewnętrznych i zewnętrznych.

Najważniejsze zalety modułu LED OPTICON Edgelight 10000K

• Produkt oparty na wieloletnim doświadczeniu firmy OPTICON w technologii oświetlenia LED.
• Bardzo zimna biała barwa światła 10000K – charakterystyczny, chłodny efekt wizualny.
• Dioda LED SMD3030 – wydajne źródło światła.
• Specjalistyczna soczewka Edgelight 12° × 56° – kierunkowy rozsył światła.
• Technologia Edge Light – możliwość podświetlania kasetonów od krawędzi.
• Efektywne wykorzystanie światła w odpowiednio zaprojektowanych konstrukcjach reklamowych.
• Hermetyczna obudowa IP67 – ochrona przed pyłem i wodą.
• Zasilanie 12V DC – współpraca z popularnymi zasilaczami LED.
• Niski pobór energii – 1,5W na pojedynczy moduł.
• Możliwość regulacji jasności za pomocą odpowiedniego sterownika LED.
• Taśma montażowa 3M – szybkie i wygodne mocowanie.
• Temperatura pracy od -20°C do +45°C.
• Deklarowana trwałość ≥ 70 000 godzin.
• Fabryczne łańcuchy po 20 modułów – wygodne wykonywanie większych instalacji.
• Sprzedaż na sztuki – możliwość zamówienia potrzebnej liczby modułów.

OPTICON – wieloletnie doświadczenie w projektowaniu oświetlenia LED

Moduł LED OPTICON Edgelight 12V 1,5W 10000K został opracowany w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie technologii oświetlenia LED.

Doświadczenie zdobywane przy rozwiązaniach przeznaczonych do oświetlenia reklamowego, samochodowego, technicznego i dekoracyjnego pozwala rozwijać produkty odpowiadające na potrzeby profesjonalnych instalatorów, producentów reklam oraz użytkowników.

W konstrukcji modułu połączono:

• wydajną diodę LED SMD3030,
• specjalistyczną optykę kierunkową Edgelight,
• niewielkie wymiary obudowy,
• hermetyczną konstrukcję IP67,
• niskie zużycie energii,
• możliwość regulacji jasności,
• łatwy montaż przy użyciu taśmy 3M.

OPTICON to rozwiązania oświetleniowe LED tworzone z wykorzystaniem wieloletniej praktyki i znajomości potrzeb rynku.

Technologia Edge Light – podświetlanie kasetonów reklamowych od krawędzi

Edge Light (Edgelight) to technologia oświetlenia, w której źródła światła montowane są przy krawędziach podświetlanej konstrukcji.

W tradycyjnych systemach Backlight moduły LED rozmieszczane są najczęściej na tylnej ścianie kasetonu, a ich światło kierowane jest w stronę frontu reklamy.

W technologii Edge Light moduły wyposażone w odpowiednio zaprojektowaną optykę mogą zostać umieszczone przy bocznych krawędziach konstrukcji. Światło kierowane jest wzdłuż powierzchni kasetonu, co umożliwia uzyskanie estetycznego podświetlenia przy odpowiednim projekcie.

Zalety technologii Edgelight

• Możliwość montażu modułów przy krawędzi kasetonu.
• Precyzyjne kierowanie światła.
• Efektywne wykorzystanie strumienia świetlnego.
• Możliwość oświetlania wydłużonych powierzchni.
• Elastyczność projektowania kasetonów reklamowych.
• Możliwość ograniczenia widocznych różnic w jasności.
• Przydatność w konstrukcjach o określonej głębokości i geometrii.

Moduł LED OPTICON Edgelight 10000K szczególnie dobrze sprawdza się w projektach wymagających kierunkowego światła o bardzo zimnej białej barwie.

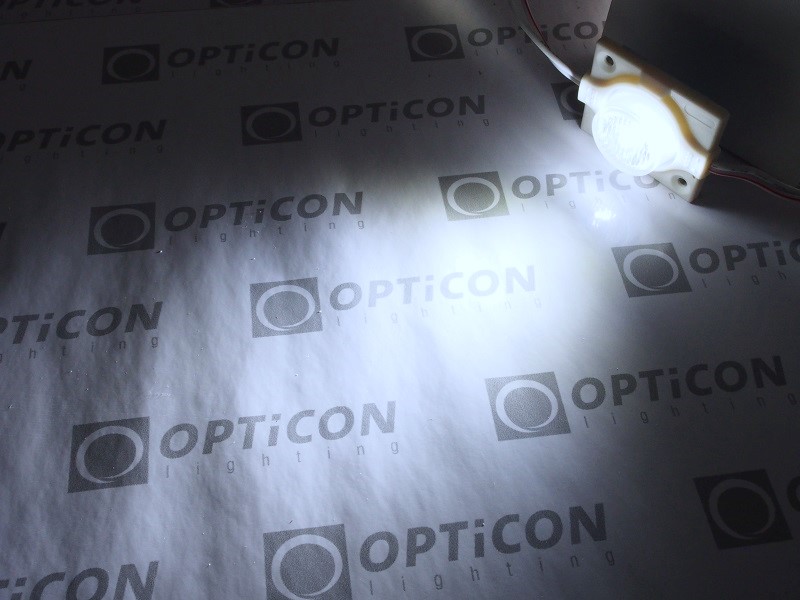

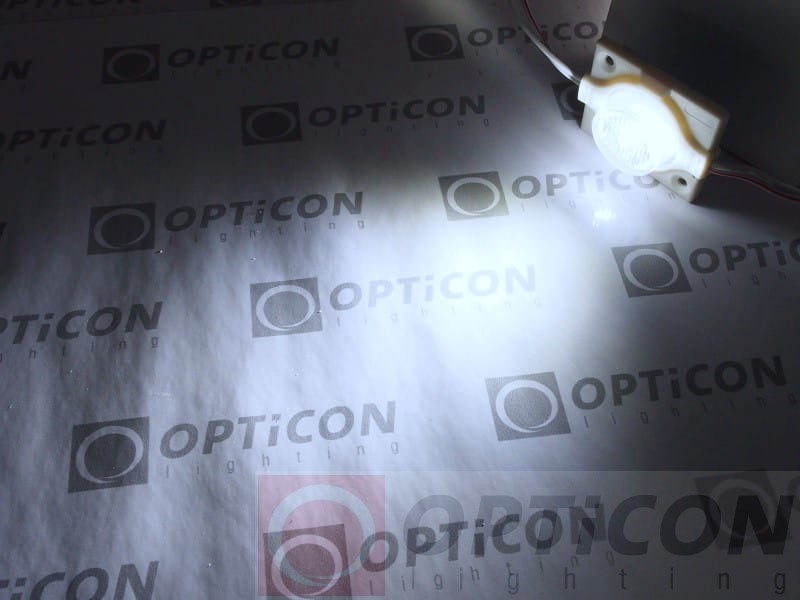

Soczewka Edgelight 12×56° – precyzyjne kierowanie światła

Moduł wyposażono w specjalistyczną soczewkę o kącie świecenia 12° × 56°.

Optyka kształtuje wiązkę światła w dwóch płaszczyznach:

• 12° – wąski rozsył pozwalający precyzyjnie kierować światło.
• 56° – szerszy rozsył w drugiej płaszczyźnie, umożliwiający oświetlanie większej powierzchni.

Takie rozwiązanie pozwala na rozmieszczenie modułów wzdłuż krawędzi kasetonu reklamowego i skierowanie światła w stronę podświetlanego frontu.

W porównaniu z typowymi modułami szerokokątnymi optyka Edgelight umożliwia uzyskanie bardziej kierunkowego rozsyłu światła, co jest szczególnie przydatne w konstrukcjach podświetlanych od krawędzi.

Podświetlanie powierzchni oddalonych nawet o około 2 metry

Specjalistyczna soczewka Edgelight umożliwia kierowanie światła na większą odległość niż wiele standardowych modułów szerokokątnych.

W odpowiednio zaprojektowanych konstrukcjach światło może być kierowane na powierzchnię oddaloną nawet o około 2 metry.

Rzeczywisty efekt zależy od:

• wymiarów kasetonu reklamowego,
• głębokości konstrukcji,
• rodzaju zastosowanego frontu,
• liczby modułów LED,
• rozstawu modułów,
• kierunku ustawienia soczewek,
• oczekiwanej intensywności podświetlenia.

Moduł szczególnie dobrze sprawdza się w kasetonach reklamowych o głębokości około 10–20 cm, przy właściwym rozmieszczeniu źródeł światła.

Barwa światła 10000K – bardzo zimna biel z niebieskawym odcieniem

Temperatura barwowa 10000K oznacza bardzo zimną białą barwę światła o wyraźnie chłodnym, lekko niebieskawym charakterze.

W porównaniu z popularnymi barwami 3000K, 4000K i 6000K światło 10000K wyróżnia się zdecydowanie chłodniejszym wyglądem.

Jest to rozwiązanie przeznaczone przede wszystkim do projektów, w których bardzo zimna barwa światła stanowi zamierzony efekt wizualny.

Gdzie sprawdzi się światło 10000K?

• Nowoczesne reklamy świetlne – podkreślenie chłodnej stylistyki.
• Kasetony reklamowe – bardzo zimne podświetlenie grafiki.
• Logotypy i litery przestrzenne – charakterystyczny efekt świetlny.
• Witryny sklepowe – dekoracyjne akcenty o chłodnej barwie.
• Ekspozycje techniczne – nowoczesny charakter oświetlenia.
• Dekoracje architektoniczne – chłodne podświetlenie wybranych powierzchni.
• Instalacje scenograficzne – specjalistyczne efekty świetlne.

Ważne: barwa 10000K może zmieniać wizualny odbiór kolorów podświetlanej grafiki. Jeżeli najważniejsze jest neutralne odwzorowanie barw, warto rozważyć moduły o temperaturze barwowej 4000K lub inną barwę dopasowaną do projektu.

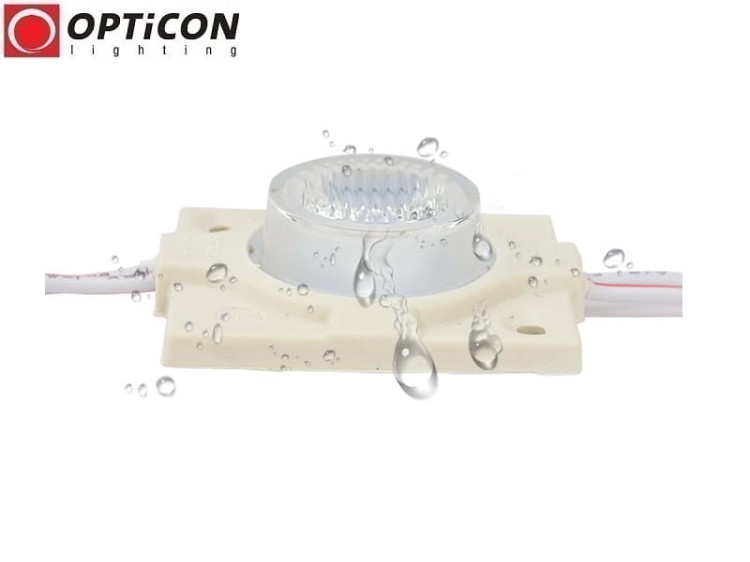

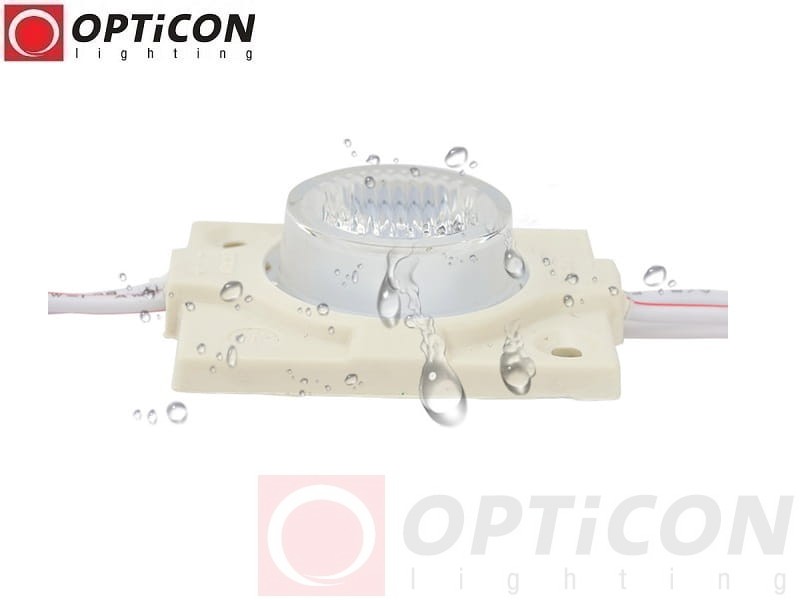

Hermetyczna obudowa IP67 – ochrona przed kurzem i wilgocią

Moduł LED OPTICON Edgelight 10000K posiada hermetyczną obudowę o stopniu ochrony IP67.

Oznaczenie IP67 informuje o pyłoszczelności oraz ochronie przed skutkami krótkotrwałego zanurzenia w wodzie w warunkach określonych normą.

Moduł może być stosowany w odpowiednio wykonanych instalacjach narażonych na:

• kurz i pył,
• wilgoć,
• deszcz,
• zachlapania,
• zmienne warunki atmosferyczne.

Hermetyczna konstrukcja jest szczególnie przydatna w kasetonach reklamowych i instalacjach zewnętrznych.

Uwaga: wszystkie połączenia przewodów, sterowniki oraz zasilacze należy odpowiednio zabezpieczyć przed wilgocią. Stopień ochrony IP67 samego modułu nie oznacza automatycznie szczelności całej instalacji.

Zakres temperatury pracy od -20°C do +45°C

Moduł przeznaczony jest do pracy w temperaturze otoczenia od -20°C do +45°C.

Parametr ten pozwala wykorzystać produkt w wielu instalacjach reklamowych, technicznych i dekoracyjnych.

Podczas projektowania zamkniętych kasetonów należy uwzględnić możliwość wzrostu temperatury wewnątrz konstrukcji, szczególnie w miejscach narażonych na intensywne nasłonecznienie.

Zasilanie 12V DC – jak dobrać zasilacz do modułów LED Edgelight?

Moduł LED OPTICON 1,5W Edgelight 10000K wymaga stabilizowanego napięcia 12V DC.

Do zasilania należy zastosować odpowiedni zasilacz LED 12V DC, którego moc będzie dopasowana do liczby podłączonych modułów.

Pojedynczy moduł pobiera 1,5W, a jego prąd znamionowy wynosi 0,125A.

Przykładowe obciążenie instalacji LED

Przykład doboru zasilacza do 20 modułów LED

• Moc jednego modułu: 1,5W.
• Liczba modułów: 20 sztuk.
• Łączna moc: 30W.
• Łączny prąd: 2,5A.

Przy przyjęciu około 20% zapasu mocy należy zastosować zasilacz 12V DC o mocy znamionowej co najmniej 36W. Przykładowym rozwiązaniem jest zasilacz 40W lub większy, dobrany do warunków pracy instalacji.

W większych instalacjach należy uwzględnić długość i przekrój przewodów, spadki napięcia oraz dopuszczalne obciążenie poszczególnych odcinków instalacji.

Uwaga: modułu nie wolno podłączać bezpośrednio do napięcia 230V AC ani do instalacji 24V DC.

Regulacja jasności – współpraca ze sterownikami LED MONO

Moduł LED OPTICON umożliwia regulację jasności świecenia przy zastosowaniu odpowiedniego sterownika.

Kompatybilny sterownik LED MONO 12V DC pozwala dopasować intensywność bardzo zimnego światła do wymagań konkretnego projektu.

Zalety regulacji jasności

• Możliwość dopasowania jasności reklamy.
• Regulacja podświetlenia witryn i ekspozycji.
• Tworzenie subtelniejszych efektów dekoracyjnych.
• Dostosowanie intensywności światła do warunków otoczenia.
• Większa elastyczność projektowania instalacji LED.

Dobierając sterownik, należy uwzględnić jego napięcie pracy oraz maksymalną dopuszczalną moc i prąd obciążenia.

Fabryczne łańcuchy po 20 modułów – sprzedaż na sztuki

Moduły LED OPTICON Edgelight 10000K fabrycznie połączone są w łańcuchy po 20 sztuk.

Takie rozwiązanie ułatwia wykonywanie większych instalacji reklamowych i rozmieszczanie modułów wzdłuż krawędzi kasetonów.

Długość przewodu pomiędzy modułami wynosi 120 mm.

• Fabryczny łańcuch: 20 modułów.
• Sprzedaż: na sztuki.
• Przewód między modułami: 120 mm.
• Moc pojedynczego modułu: 1,5W.
• Łączna moc 20 modułów: 30W.
• Łączny prąd 20 modułów: 2,5A przy 12V DC.

Sprzedaż na sztuki umożliwia zamówienie dokładnie takiej liczby modułów, jaka jest potrzebna do konkretnej realizacji.

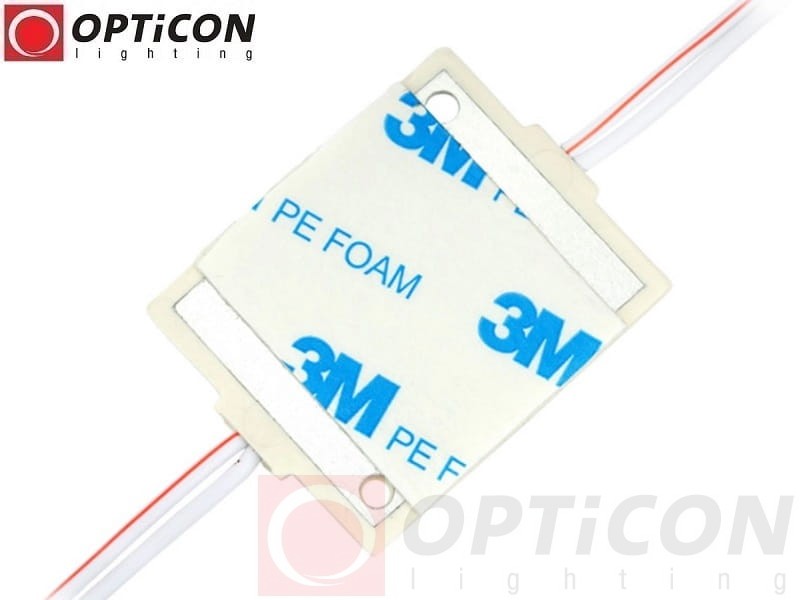

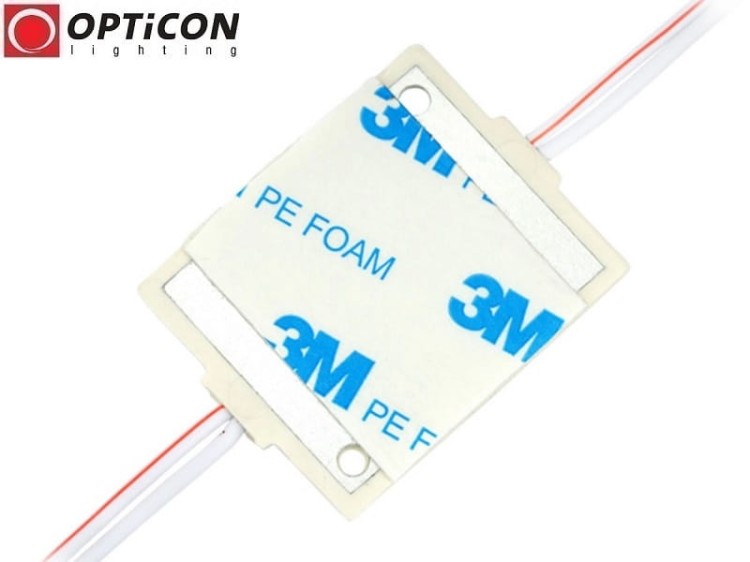

Łatwy montaż – taśma samoprzylepna 3M

Moduł LED OPTICON wyposażono w taśmę samoprzylepną 3M, umieszczoną na spodzie obudowy.

Rozwiązanie to ułatwia szybkie rozmieszczenie modułów na odpowiednio przygotowanej powierzchni.

Przykładowe etapy montażu modułów Edgelight

1. Dobierz liczbę modułów do wymiarów kasetonu reklamowego.
2. Zaplanuj rozmieszczenie modułów wzdłuż krawędzi konstrukcji.
3. Ustal właściwy kierunek świecenia soczewki 12×56°.
4. Oczyść i odtłuść powierzchnię montażową.
5. Zamocuj moduły przy użyciu taśmy 3M.
6. Podłącz moduły do odpowiedniego zasilacza 12V DC.
7. Zabezpiecz połączenia elektryczne przed wilgocią.
8. Sprawdź równomierność podświetlenia.
9. W razie potrzeby skoryguj rozstaw i ustawienie modułów.

W instalacjach narażonych na drgania, wysoką temperaturę lub trudne warunki środowiskowe należy sprawdzić, czy zastosowane mocowanie jest wystarczające.

Przykładowe zastosowania modułu LED OPTICON Edgelight 10000K

• Kasetony reklamowe typu Edge Light.
• Kasetony LED podświetlane od krawędzi.
• Litery przestrzenne LED o odpowiedniej konstrukcji.
• Podświetlenie szyldów i logotypów.
• Nowoczesne reklamy świetlne.
• Oznakowanie firmowe.
• Witryny sklepowe.
• Gabloty i ekspozytory reklamowe.
• Podświetlenie mebli ekspozycyjnych.
• Oświetlenie dekoracyjne wnętrz.
• Oświetlenie ścian i elementów architektonicznych.
• Instalacje scenograficzne.
• Projekty wymagające bardzo zimnej barwy światła.
• Specjalistyczne instalacje LED 12V DC.
• Wybrane dekoracyjne instalacje w pojazdach i zabudowach specjalnych.

Uwaga dotycząca pojazdów: moduł wymaga stabilnego napięcia 12V DC. W instalacjach 24V należy zastosować odpowiednią przetwornicę 24V/12V DC. Produkt nie jest homologowaną lampą drogową i nie powinien zastępować obowiązkowego oświetlenia pojazdu.

Wymiary modułu LED OPTICON Edgelight 10000K

• Długość: 46 mm.
• Szerokość: 36 mm.
• Wysokość: 15 mm.
• Długość przewodu między modułami: 120 mm.
• Kolor obudowy: biały.

Dane techniczne modułu LED OPTICON 12V 1,5W Edgelight 10000K

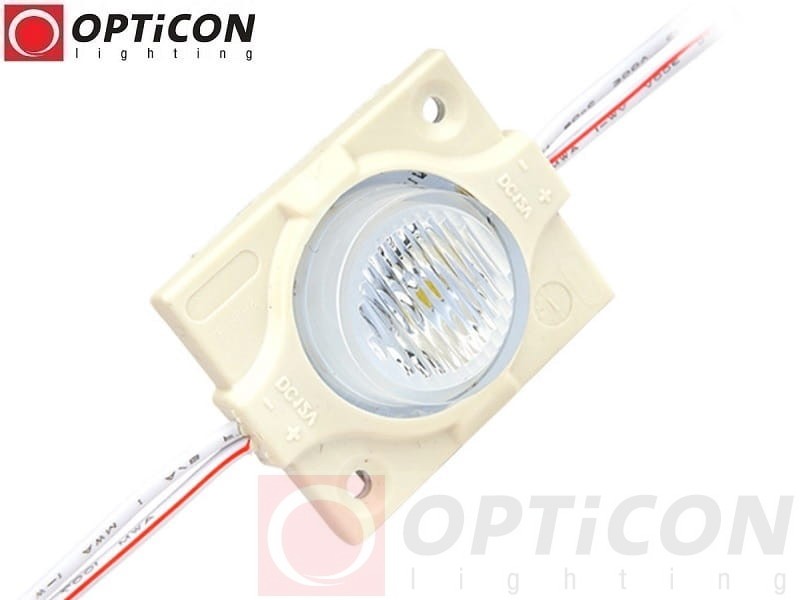

Zdjęcia modułu LED OPTICON Edgelight 10000K

FAQ – najczęściej zadawane pytania o moduł LED Edgelight 10000K

Co oznacza Edgelight?

Edgelight to technologia oświetlenia umożliwiająca kierowanie światła od krawędzi konstrukcji, na przykład kasetonu reklamowego.

Jaką barwę światła ma moduł 10000K?

Moduł emituje bardzo zimne białe światło o chłodnym, lekko niebieskawym odcieniu.

Czy 10000K jest zimniejsze od 6000K?

Tak. Światło o temperaturze barwowej 10000K ma zdecydowanie chłodniejszy wygląd niż światło 6000K.

Do czego służy soczewka 12×56°?

Soczewka kształtuje kierunkowy rozsył światła, przydatny w kasetonach reklamowych podświetlanych od krawędzi.

Czy moduł nadaje się do kasetonów reklamowych?

Tak. Produkt przeznaczony jest między innymi do kasetonów reklamowych wykorzystujących technologię Edge Light.

Jak daleko może świecić moduł?

W odpowiednio zaprojektowanych konstrukcjach światło może być kierowane na powierzchnię oddaloną nawet o około 2 metry. Efekt zależy od warunków montażu.

Jakie napięcie zasilania jest wymagane?

Moduł wymaga stabilizowanego napięcia 12V DC.

Jaka jest moc pojedynczego modułu?

Moc wynosi 1,5W.

Czy można regulować jasność?

Tak. Moduł umożliwia regulację jasności przy zastosowaniu kompatybilnego sterownika LED.

Czy moduł nadaje się do zastosowań zewnętrznych?

Tak. Obudowa posiada stopień ochrony IP67, a połączenia elektryczne wymagają odpowiedniego zabezpieczenia.

Czy można podłączyć moduł do instalacji 24V?

Nie bezpośrednio. Moduł wymaga napięcia 12V DC. W instalacjach 24V należy zastosować odpowiednią przetwornicę.

Ile modułów znajduje się w fabrycznym łańcuchu?

Fabryczny łańcuch zawiera 20 modułów LED.

Czy moduły sprzedawane są na sztuki?

Tak. Moduły sprzedawane są na pojedyncze sztuki.

Jakie są wymiary modułu?

Wymiary wynoszą 46 × 36 × 15 mm.

Jaka jest deklarowana trwałość?

Według specyfikacji produktu trwałość wynosi co najmniej 70 000 godzin.

Dlaczego warto wybrać moduł LED OPTICON Edgelight 10000K?

Moduł LED OPTICON 12V DC 1,5W IP67 Edgelight 12×56° 10000K to profesjonalne rozwiązanie do kasetonów reklamowych, liter przestrzennych, szyldów, logotypów oraz dekoracyjnych instalacji LED.

Produkt został opracowany w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie technologii oświetlenia LED.

Połączenie diody SMD3030, specjalistycznej soczewki 12×56°, bardzo zimnej barwy światła 10000K, hermetycznej obudowy IP67 oraz możliwości regulacji jasności pozwala tworzyć funkcjonalne i efektowne systemy podświetlenia.

Technologia Edge Light umożliwia kierowanie światła od krawędzi kasetonu, a niski pobór energii 1,5W sprzyja wykonywaniu energooszczędnych instalacji LED.

Wybierz moduł LED OPTICON Edgelight 10000K, jeżeli potrzebujesz profesjonalnego źródła bardzo zimnego białego światła do kasetonów reklamowych, szyldów, logotypów i nowoczesnych instalacji dekoracyjnych.

Produkty uzupełniające – zasilacze LED 12V DC i sterowniki LED MONO

Do prawidłowej pracy modułów LED OPTICON Edgelight 10000K niezbędny jest odpowiedni zasilacz LED 12V DC.

Jeżeli instalacja ma umożliwiać regulację jasności, można dodatkowo zastosować kompatybilny sterownik LED MONO.

• Zasilacze LED 12V DC – do zasilania modułów LED Edgelight 10000K.
• Sterowniki LED MONO – do regulacji jasności jednokolorowych modułów LED.
