Konektor kątowy L 90° do taśm LED SMD 10 mm 2 PIN – złączka narożna bez lutowania

Konektor narożny LED 10 mm – połączenie dwóch taśm SMD pod kątem 90°

Konektor kątowy L 90° do taśm LED SMD 10 mm 2 PIN to praktyczna złączka narożna typu taśma–taśma, umożliwiająca szybkie i estetyczne połączenie dwóch odcinków jednokolorowej taśmy LED pod kątem prostym. Dzięki konstrukcji w kształcie litery L pozwala zmienić kierunek prowadzenia oświetlenia o 90° bez konieczności lutowania przewodów i nadmiernego zaginania taśmy.

Produkt jest przeznaczony do jednokolorowych taśm LED SMD o szerokości 10 mm, wyposażonych w dwa odpowiednio rozmieszczone pola kontaktowe oznaczone jako dodatni (+) i ujemny (-).

Mechanizm zaciskowy 2 PIN umożliwia wykonanie połączenia elektrycznego bez używania lutownicy. Wystarczy umieścić końcówki dwóch kompatybilnych taśm LED w ramionach konektora, zachować prawidłową polaryzację i zamknąć zatrzaski.

Konektor doskonale sprawdza się podczas montażu oświetlenia w narożnikach mebli, półek, sufitów podwieszanych, wnęk dekoracyjnych i witryn sklepowych. Jego wymiary wynoszą 29 × 29 mm.

WAŻNE: Złączka jest przeznaczona do jednokolorowych taśm LED SMD 10 mm. Nie pasuje do taśm LED COB.

Najważniejsze zalety konektora kątowego LED SMD 10 mm

• Połączenie pod kątem 90° – umożliwia zmianę kierunku prowadzenia taśmy LED w narożniku.
• Konstrukcja typu L – dwa ramiona ustawione prostopadle do siebie.
• Do taśm LED SMD – przeznaczony do kompatybilnych jednokolorowych taśm LED.
• Szerokość taśmy 10 mm – dopasowany do odpowiednich płytek PCB o szerokości 10 mm.
• Złącze 2 PIN – dwa styki elektryczne do połączenia biegunów + i -.
• Połączenie taśma–taśma – bezpośrednie łączenie dwóch odcinków taśmy LED.
• Montaż bez lutowania – nie wymaga lutownicy, cyny ani topnika.
• Mechanizm zaciskowy – ułatwia szybkie zamocowanie taśm.
• Bez ostrego zaginania taśmy – pomaga ograniczyć ryzyko uszkodzenia ścieżek przewodzących.
• Estetyczne wykończenie narożników – umożliwia uporządkowane prowadzenie oświetlenia.
• Wymiary 29 × 29 mm – konstrukcja przystosowana do połączeń narożnych.
• Szerokie zastosowanie – oświetlenie meblowe, sufitowe, dekoracyjne i ekspozycyjne.

Dlaczego warto zastosować konektor narożny zamiast zaginać taśmę LED?

Taśmy LED są elastyczne, jednak nie oznacza to, że można je dowolnie zaginać we wszystkich kierunkach. Próba wykonania ostrego zakrętu pod kątem 90° w płaszczyźnie taśmy może prowadzić do uszkodzenia płytki PCB, ścieżek przewodzących lub pól kontaktowych.

Konektor narożny LED typu L umożliwia wykonanie połączenia dwóch oddzielnych odcinków taśmy pod kątem prostym, bez konieczności ich zaginania.

Takie rozwiązanie zapewnia kilka praktycznych korzyści:

• Ogranicza naprężenia mechaniczne w narożnikach instalacji.
• Ułatwia estetyczne prowadzenie taśm wzdłuż prostopadłych krawędzi.
• Eliminuje konieczność lutowania przewodów pomiędzy odcinkami.
• Przyspiesza wykonywanie narożników w zabudowach meblowych.
• Ułatwia montaż oświetlenia we wnękach i sufitach podwieszanych.

Do jakich taśm LED pasuje konektor L 90° 10 mm 2 PIN?

Oferowany konektor przeznaczony jest do jednokolorowych taśm LED SMD o szerokości płytki PCB 10 mm, posiadających dwa odpowiednio rozmieszczone pola kontaktowe.

Może współpracować z kompatybilnymi modelami, takimi jak:

• Taśmy LED SMD2835 10 mm – jednokolorowe modele z odpowiednim układem pól kontaktowych.
• Taśmy LED SMD5050 10 mm 2 PIN – modele jednokolorowe o zgodnej konstrukcji.
• Taśmy LED SMD 12 V DC – przy zgodności konstrukcji i parametrów elektrycznych.
• Taśmy LED SMD 24 V DC – przy zgodności konstrukcji i parametrów elektrycznych.
• Taśmy LED białe ciepłe – kompatybilne modele jednokolorowe.
• Taśmy LED białe neutralne – kompatybilne modele jednokolorowe.
• Taśmy LED białe zimne – kompatybilne modele jednokolorowe.
• Jednokolorowe taśmy LED czerwone, zielone i niebieskie – pod warunkiem zgodności wymiarów i pól kontaktowych.

Przed zakupem należy sprawdzić szerokość taśmy, rozmieszczenie pól kontaktowych, grubość płytki PCB oraz budowę miejsca cięcia. Sama szerokość 10 mm nie gwarantuje kompatybilności ze wszystkimi modelami taśm LED.

Ważne – konektor nie pasuje do taśm LED COB

Konektor kątowy L 90° 10 mm 2 PIN jest przeznaczony do taśm LED SMD i nie jest kompatybilny z taśmami LED COB.

Technologie SMD i COB różnią się konstrukcją powierzchni świecącej oraz sposobem wykonania miejsc przyłączeniowych.

W taśmach LED SMD diody są montowane jako oddzielne elementy na płytce PCB. Natomiast taśmy LED COB posiadają wiele struktur LED umieszczonych bezpośrednio na podłożu i pokrytych wspólną warstwą luminoforu.

Ze względu na różnice konstrukcyjne taśmy COB mogą wymagać dedykowanych konektorów, przystosowanych do ich budowy.

Nie należy stosować tej złączki do taśm LED COB, nawet jeżeli ich szerokość wynosi 10 mm.

Konektor 2 PIN – do jednokolorowych taśm LED

Oferowany konektor posiada dwa styki elektryczne, które umożliwiają połączenie biegunów dodatniego (+) i ujemnego (-) pomiędzy dwoma odcinkami taśmy LED.

Jest przeznaczony do standardowych jednokolorowych taśm LED, a nie do wielokanałowych systemów wymagających większej liczby połączeń.

Gdzie stosuje się konektor kątowy LED 10 mm?

Oświetlenie narożników mebli kuchennych

Złączka umożliwia zmianę kierunku prowadzenia taśmy LED podczas podświetlania blatów, szafek kuchennych i zabudów meblowych.

Podświetlenie półek i regałów

Konektor typu L pozwala prowadzić oświetlenie wzdłuż dwóch prostopadłych krawędzi półki lub regału.

Oświetlenie sufitów podwieszanych

Ułatwia wykonywanie narożników w instalacjach taśm LED montowanych we wnękach sufitowych oraz zabudowach gipsowo-kartonowych.

Podświetlenie witryn sklepowych

Sprawdza się podczas tworzenia prostokątnych układów oświetleniowych wokół ekspozycji, gablot i witryn.

Oświetlenie wnęk dekoracyjnych

Umożliwia estetyczną zmianę kierunku prowadzenia taśmy LED w narożnikach wnęk ściennych.

Oświetlenie szaf i garderób

Może być wykorzystywany do łączenia taśm LED prowadzonych wzdłuż prostopadłych krawędzi mebli.

Instalacje LED w biurach i lokalach usługowych

Ułatwia montaż oświetlenia dekoracyjnego w zabudowach, regałach i elementach wyposażenia wnętrz.

Wymiary konektora narożnego L 90°

Oferowana złączka posiada konstrukcję kątową o następujących wymiarach:

• Długość pierwszego ramienia: 29 mm.
• Długość drugiego ramienia: 29 mm.
• Szerokość złącza: 10 mm.
• Kąt połączenia: 90°.

Konstrukcja umożliwia połączenie dwóch odcinków taśmy LED prowadzonych wzdłuż prostopadłych krawędzi.

Ważne: Przed montażem w profilu aluminiowym należy sprawdzić dostępną przestrzeń w narożniku, szerokość wewnętrzną profilu oraz możliwość prawidłowego zamocowania klosza. Nie każdy profil LED umożliwia umieszczenie konektora narożnego wewnątrz swojej konstrukcji.

Instrukcja montażu – jak połączyć taśmy LED 10 mm pod kątem 90°?

1. Odłącz zasilanie instalacji LED. Przed rozpoczęciem montażu upewnij się, że taśmy nie znajdują się pod napięciem.
2. Sprawdź kompatybilność. Upewnij się, że obie taśmy są jednokolorowymi taśmami LED SMD o szerokości 10 mm i posiadają dwa odpowiednio rozmieszczone pola kontaktowe.
3. Przytnij taśmy LED. Wykonaj cięcie wyłącznie w miejscach oznaczonych przez producenta.
4. Sprawdź pola kontaktowe. Powinny być czyste, nieuszkodzone i dostępne dla metalowych styków konektora.
5. Otwórz oba zatrzaski. Zrób to ostrożnie, aby nie uszkodzić mechanizmu zaciskowego.
6. Wsuń pierwszy odcinek taśmy LED. Dopasuj pola kontaktowe do metalowych styków konektora.
7. Wsuń drugi odcinek taśmy LED. Umieść go w drugim ramieniu konektora, zachowując prawidłową polaryzację.
8. Zamknij zatrzaski. Upewnij się, że obie taśmy zostały prawidłowo zamocowane.
9. Sprawdź połączenie. Skontroluj zgodność biegunów + i - oraz prawidłowe zamknięcie mechanizmów zaciskowych.
10. Włącz zasilanie. Sprawdź, czy oba odcinki taśmy LED świecą prawidłowo.

Wskazówka: Jeśli drugi odcinek taśmy LED nie świeci, odłącz zasilanie i sprawdź polaryzację, ułożenie pól kontaktowych oraz prawidłowe zamknięcie zatrzasków.

Dane techniczne – konektor kątowy L 90° LED SMD 10 mm 2 PIN

Najczęściej zadawane pytania – FAQ

Czy konektor L pasuje do taśm LED SMD 10 mm?

Tak. Produkt przeznaczony jest do kompatybilnych jednokolorowych taśm LED SMD o szerokości 10 mm i dwóch odpowiednio rozmieszczonych polach kontaktowych.

Czy konektor pasuje do taśm LED COB?

Nie. Oferowany konektor kątowy L 90° nie pasuje do taśm LED COB. Do takich taśm należy zastosować dedykowaną złączkę.

Pod jakim kątem łączy taśmy LED?

Konektor umożliwia połączenie dwóch odcinków taśmy LED pod kątem 90°.

Czy do montażu potrzebna jest lutownica?

Nie. Złączka posiada mechanizm zaciskowy umożliwiający wykonanie połączenia bez lutowania.

Czy konektor pozwala wykonać narożnik bez zaginania taśmy?

Tak. Umożliwia połączenie dwóch oddzielnych odcinków taśmy LED ustawionych prostopadle względem siebie.

Czy konektor pasuje do taśm LED 12 V?

Może być stosowany z kompatybilnymi jednokolorowymi taśmami LED SMD 12 V DC, pod warunkiem zgodności parametrów elektrycznych.

Czy konektor pasuje do taśm LED 24 V?

Może współpracować z kompatybilnymi jednokolorowymi taśmami LED SMD 24 V DC, pod warunkiem zgodności parametrów elektrycznych.

Czy złączka pasuje do taśm RGB?

Nie. Standardowe taśmy RGB wymagają czterech połączeń, a oferowany konektor posiada dwa styki.

Czy konektor pasuje do taśm LED CCT?

Nie do typowych taśm CCT wymagających trzech połączeń. Produkt jest przeznaczony do jednokolorowych taśm LED SMD 2 PIN.

Czy konektor można stosować w profilach aluminiowych?

Może być stosowany w odpowiednio dobranych profilach i narożnikach instalacji LED. Przed montażem należy sprawdzić dostępną przestrzeń i wymiary wewnętrzne profilu.

Jakie są wymiary konektora?

Wymiary produktu wynoszą 29 × 29 mm.

Czy konektor można wykorzystać do oświetlenia mebli?

Tak. Sprawdza się podczas wykonywania połączeń narożnych w instalacjach oświetlenia meblowego.

Czy można wykonać prostokątny układ taśm LED?

Tak. Konektory typu L mogą być wykorzystywane do wykonywania prostokątnych układów oświetleniowych, pod warunkiem prawidłowego zaprojektowania zasilania i połączeń.

Ile sztuk znajduje się w zestawie?

Oferta obejmuje 1 sztukę konektora kątowego L 90° do jednokolorowych taśm LED SMD 10 mm 2 PIN.

Zawartość zestawu

• 1 × konektor narożny L 90° do jednokolorowych taśm LED SMD 10 mm 2 PIN.

Taśmy LED, zasilacz i pozostałe elementy instalacji nie stanowią części zestawu.

Dlaczego warto wybrać konektor narożny LED SMD 10 mm?

Konektor kątowy L 90° LED SMD 10 mm 2 PIN to praktyczne rozwiązanie dla osób, które chcą wykonać estetyczne połączenie dwóch jednokolorowych taśm LED pod kątem prostym.

Najważniejsze atuty produktu to montaż bez lutowania, konstrukcja narożna 90°, kompatybilność z odpowiednio dobranymi taśmami LED SMD 10 mm oraz wymiary 29 × 29 mm.

Złączka ułatwia wykonywanie narożników w instalacjach oświetlenia meblowego, sufitowego i dekoracyjnego, pozwalając uniknąć ostrego zaginania taśmy LED oraz stosowania dodatkowych przewodów pomiędzy odcinkami.

Wybierz konektor L 90° do taśm LED SMD 10 mm, jeśli potrzebujesz wygodnego sposobu na zmianę kierunku prowadzenia oświetlenia bez lutowania.

Przypomnienie: produkt przeznaczony jest do jednokolorowych taśm LED SMD. Nie pasuje do taśm LED COB.

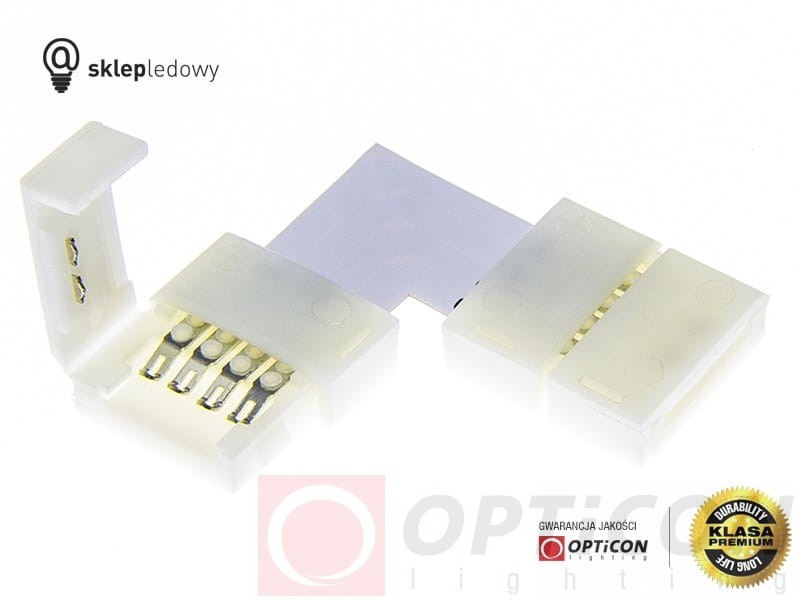

Zdjęcie produktu – konektor kątowy L 90° LED SMD 10 mm
