Filtr Canbus W5W T10 12V - Rezystor 10W 39 ohm

Filtr CANBUS W5W T10 12V OPTICON – rezystor 39Ω 10W Plug & Play, eliminator błędu spalonej żarówki LED

Filtr CANBUS W5W T10 12V OPTICON z rezystorem 39Ω 10W to praktyczne rozwiązanie przeznaczone do samochodowych żarówek W5W T10 LED. Produkt pomaga eliminować komunikaty o przepalonej żarówce, które mogą pojawiać się po wymianie tradycyjnych żarówek samochodowych na nowoczesne zamienniki LED o znacznie mniejszym poborze energii.

Filtr został wyposażony w wtyk i gniazdo W5W T10, dzięki czemu jego montaż odbywa się w systemie Plug & Play. Wystarczy umieścić filtr pomiędzy fabryczną oprawką żarówki a zamiennikiem LED. Nie ma potrzeby przecinania przewodów, lutowania ani modyfikowania fabrycznej instalacji elektrycznej samochodu.

Zastosowany rezystor o wartości 39Ω (39 Ohm) zwiększa obciążenie obwodu o około 3,69W przy napięciu 12V DC. Dzięki temu w odpowiednio dobranych instalacjach komputer pokładowy może prawidłowo rozpoznawać zamontowaną żarówkę LED i przestać wyświetlać komunikat o jej przepaleniu.

Filtr CANBUS OPTICON W5W T10 powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie samochodowego oświetlenia LED. Konstrukcja produktu została opracowana z myślą o wygodnym montażu, współpracy z żarówkami LED oraz rozwiązywaniu problemów związanych z elektroniczną kontrolą oświetlenia pojazdu.

Produkt posiada aluminiową obudowę o wymiarach 27 × 16 mm, która wspomaga odprowadzanie ciepła wytwarzanego podczas pracy rezystora.

Najważniejsze zalety filtra CANBUS W5W T10 OPTICON

• Montaż Plug & Play – szybkie podłączenie pomiędzy fabryczną oprawką a żarówką LED.
• Dedykowane złącza W5W T10 – wtyk i gniazdo przeznaczone do żarówek z trzonkiem T10.
• Bez cięcia przewodów – nie wymaga ingerencji w fabryczną wiązkę elektryczną pojazdu.
• Bez lutowania – gotowy zestaw z fabrycznie zamontowanymi złączami.
• Pomaga usuwać komunikaty o przepalonej żarówce po zamontowaniu LED.
• Rezystancja 39Ω – dodatkowe obciążenie około 3,69W przy 12V DC.
• Moc znamionowa 10W – rezystor w aluminiowej obudowie.
• Instalacja 12V DC – przeznaczony do samochodowych obwodów oświetleniowych.
• Możliwość zachowania zamontowanej żarówki LED bez konieczności wymiany na model o większym poborze prądu.
• Aluminiowa obudowa – ułatwia odprowadzanie ciepła.
• Kompaktowe wymiary 27 × 16 mm – ułatwiają znalezienie odpowiedniego miejsca montażu.
• Produkt OPTICON – opracowany na podstawie wieloletniego doświadczenia w samochodowym oświetleniu LED.

Filtr CANBUS W5W T10 Plug & Play – montaż bez przerabiania instalacji samochodu

Jedną z największych zalet filtra CANBUS OPTICON W5W T10 39Ω 10W jest jego konstrukcja umożliwiająca szybki montaż bez ingerencji w fabryczne przewody samochodu.

Produkt posiada odpowiednie złącza W5W T10:

• Wtyk W5W T10 – przeznaczony do umieszczenia w fabrycznej oprawce żarówki.
• Gniazdo W5W T10 – umożliwiające zamontowanie żarówki LED.

Takie rozwiązanie pozwala zamontować filtr pomiędzy fabryczną instalacją oświetleniową a żarówką LED.

Nie trzeba przecinać przewodów, stosować szybkozłączek ani lutować połączeń. Połączenie elektryczne realizowane jest przez gotowe złącza produktu.

Filtr jest przeznaczony do fabrycznych oprawek W5W T10. Przed montażem należy sprawdzić, czy w lampie znajduje się wystarczająco dużo miejsca na dodatkowy element oraz jego bezpieczne zamocowanie.

Jak działa filtr CANBUS W5W T10 39Ω?

Tradycyjna żarówka samochodowa W5W T10 ma zazwyczaj moc znamionową 5W.

Nowoczesne zamienniki LED często pobierają znacznie mniej energii. Dzięki temu są bardziej energooszczędne, jednak w niektórych samochodach niski pobór prądu może powodować problemy z elektroniczną kontrolą oświetlenia.

Komputer pokładowy monitoruje obciążenie poszczególnych obwodów. Jeżeli pobór prądu jest zbyt mały, sterownik może zinterpretować taki stan jako przepalenie żarówki.

W rezultacie na desce rozdzielczej pojawia się komunikat o awarii oświetlenia, mimo że zamontowana żarówka LED świeci prawidłowo.

Filtr CANBUS OPTICON z rezystorem 39Ω zwiększa obciążenie obwodu elektrycznego. Rezystor pracuje równolegle do zamontowanej żarówki LED, powodując dodatkowy pobór prądu.

Przy napięciu 12V DC rezystor pobiera około 0,31A, co odpowiada dodatkowej mocy około 3,69W.

Dzięki temu w odpowiednio dobranych instalacjach sterownik samochodu może prawidłowo wykrywać zamontowane źródło światła LED.

Ważne: nazwa CANBUS jest popularnym określeniem handlowym filtrów i rezystorów obciążeniowych do samochodowych żarówek LED. Produkt nie komunikuje się bezpośrednio z magistralą CAN, lecz zwiększa obciążenie elektryczne obwodu oświetleniowego.

Filtr błędu spalonej żarówki W5W T10 LED – kiedy warto go zastosować?

Filtr CANBUS W5W T10 OPTICON może być przydatny, jeżeli po wymianie tradycyjnej żarówki W5W na LED pojawiają się problemy z prawidłowym wykrywaniem oświetlenia przez komputer samochodu.

Najczęstsze objawy

• Komunikat o przepalonej żarówce na desce rozdzielczej.
• Kontrolka informująca o usterce oświetlenia.
• Komunikat o awarii świateł pozycyjnych.
• Komunikat o awarii oświetlenia tablicy rejestracyjnej.
• Nieprawidłowe rozpoznawanie żarówki LED przez sterownik samochodu.
• Wyłączanie wybranego obwodu przez system kontroli oświetlenia.

W takich sytuacjach dodatkowy rezystor obciążeniowy może pomóc rozwiązać problem, jeżeli wynika on ze zbyt małego poboru prądu.

Filtr nie usuwa wszystkich przyczyn migotania żarówek LED. Jeżeli problem wynika ze sposobu sterowania napięciem, impulsów diagnostycznych lub niekompatybilnej elektroniki żarówki, może być konieczne inne rozwiązanie.

Do jakich żarówek pasuje filtr CANBUS OPTICON?

Filtr CANBUS OPTICON 39Ω 10W został wyposażony w złącza przeznaczone do żarówek W5W T10 LED.

Jest to popularny typ żarówki samochodowej stosowany w wielu miejscach pojazdu.

Światła pozycyjne W5W T10 LED

Żarówki W5W T10 są często wykorzystywane w samochodowych światłach pozycyjnych.

Po wymianie tradycyjnej żarówki na zamiennik LED komputer pokładowy może zgłaszać błąd oświetlenia.

Filtr CANBUS OPTICON W5W T10 zwiększa obciążenie obwodu, co w kompatybilnych instalacjach może wyeliminować komunikat o przepalonej żarówce.

Oświetlenie tablicy rejestracyjnej W5W LED

W wielu samochodach do oświetlenia tablicy rejestracyjnej stosowane są żarówki W5W T10.

Po zamontowaniu energooszczędnych żarówek LED system kontroli oświetlenia może wykrywać zbyt niski pobór prądu.

Zastosowanie filtra CANBUS W5W T10 39Ω może pomóc w prawidłowym rozpoznawaniu oświetlenia przez komputer samochodu.

Oświetlenie wnętrza, bagażnika i schowka

Żarówki W5W T10 są również wykorzystywane w wybranych lampkach oświetlenia wnętrza pojazdu.

Filtr może być stosowany w odpowiednio dobranych obwodach, między innymi w:

• Oświetleniu kabiny samochodu.
• Oświetleniu bagażnika.
• Oświetleniu schowka.
• Lampkach drzwi.
• Oświetleniu przestrzeni na nogi.
• Wybranych lampkach pomocniczych.

Przed montażem należy sprawdzić, czy obwód jest przystosowany do dodatkowego obciążenia oraz czy filtr może zostać bezpiecznie zamocowany poza elementami wrażliwymi na temperaturę.

Rezystor 39Ω 10W – jakie obciążenie zapewnia filtr CANBUS?

W filtrze OPTICON zastosowano rezystor o rezystancji 39Ω i mocy znamionowej 10W.

Rezystancja określa dodatkowy pobór prądu, natomiast moc znamionowa informuje o dopuszczalnej mocy rozpraszanej przez rezystor w odpowiednich warunkach chłodzenia.

Oznaczenie 10W nie oznacza, że filtr stale pobiera 10W. Rzeczywisty pobór energii zależy od napięcia instalacji samochodowej.

Przykładowy pobór prądu i mocy

• Przy napięciu 12V DC: około 0,31A i 3,69W.
• Przy napięciu 13,8V DC: około 0,35A i 4,88W.
• Przy napięciu 14,4V DC: około 0,37A i 5,32W.

Podane wartości są obliczeniami teoretycznymi wynikającymi z prawa Ohma. Rzeczywiste wartości mogą nieznacznie różnić się w zależności od tolerancji rezystora i temperatury jego pracy.

Warto pamiętać, że podczas pracy silnika napięcie instalacji samochodowej może być wyższe niż nominalne 12V.

Filtr CANBUS 39Ω do W5W LED – porównanie z innymi rezystorami

Dobór odpowiedniej rezystancji ma znaczenie dla prawidłowej współpracy żarówki LED z elektronicznym systemem kontroli oświetlenia.

Im mniejsza rezystancja, tym większe dodatkowe obciążenie elektryczne przy takim samym napięciu.

Model 39Ω zapewnia większe dodatkowe obciążenie niż rezystory 50Ω i 100Ω, ale mniejsze niż rezystor 25Ω.

W przypadku żarówek W5W LED należy dobrać wartość rezystora do wymagań konkretnego samochodu. Samo zastosowanie filtra nie gwarantuje usunięcia błędu we wszystkich modelach pojazdów.

Dlaczego warto wybrać filtr CANBUS Plug & Play zamiast uniwersalnego rezystora?

Uniwersalne rezystory CANBUS wymagają zazwyczaj wykonania połączenia z przewodami zasilającymi żarówkę LED.

W modelu OPTICON W5W T10 Plug & Play zastosowano gotowe złącza, które pozwalają podłączyć filtr bez ingerencji w fabryczną wiązkę elektryczną.

Zalety konstrukcji Plug & Play

• Brak konieczności przecinania fabrycznych przewodów.
• Brak konieczności lutowania.
• Nie wymaga stosowania szybkozłączek.
• Fabryczne złącza W5W T10.
• Możliwość demontażu filtra bez przerabiania instalacji.
• Łatwiejsza instalacja w porównaniu z rezystorem wymagającym osobnego podłączenia przewodów.
• Możliwość zachowania zamontowanej żarówki LED.

Filtr jest dodatkowym elementem montowanym pomiędzy oprawką a żarówką LED, dlatego należy zapewnić odpowiednią ilość miejsca na przewody, złącza oraz aluminiową obudowę rezystora.

Jak zamontować filtr CANBUS W5W T10 12V OPTICON?

Filtr CANBUS W5W T10 OPTICON został zaprojektowany z myślą o wygodnym montażu bez konieczności modyfikowania fabrycznej instalacji samochodowej.

Instrukcja montażu Plug & Play

1. Wyłącz oświetlenie i upewnij się, że obwód nie jest zasilany.
2. Wyjmij żarówkę z fabrycznej oprawki W5W T10.
3. Umieść wtyk filtra CANBUS w fabrycznej oprawce żarówki.
4. Zamontuj żarówkę W5W T10 LED w gnieździe filtra.
5. Sprawdź poprawność połączeń i stabilność osadzenia złączy.
6. Przymocuj aluminiową obudowę rezystora do odpowiedniej metalowej powierzchni zapewniającej odprowadzanie ciepła.
7. Poprowadź przewody w sposób zabezpieczający je przed przetarciem, wysoką temperaturą i ruchomymi elementami.
8. Włącz oświetlenie i sprawdź działanie żarówki LED oraz komunikaty komputera pokładowego.

Uwaga: jeżeli żarówka LED nie świeci po montażu, należy sprawdzić poprawność osadzenia złączy oraz biegunowość połączenia, jeżeli zastosowana żarówka jest wrażliwa na polaryzację.

Bezpieczny montaż filtra CANBUS W5W T10 – aluminiowa obudowa i odprowadzanie ciepła

Rezystor CANBUS OPTICON 39Ω podczas pracy wytwarza ciepło. Energia elektryczna pobierana przez rezystor zamieniana jest w energię cieplną.

Przy napięciu 12V wydzielana moc wynosi około 3,69W, natomiast przy napięciu 14,4V wzrasta do około 5,32W.

Dlatego aluminiowa obudowa filtra powinna zostać zamocowana do odpowiedniego metalowego elementu, który umożliwia odprowadzanie ciepła.

Zasady bezpiecznego montażu

• Przymocuj rezystor do metalowej powierzchni zapewniającej odpowiednie chłodzenie.
• Nie mocuj rezystora bezpośrednio do plastiku, tapicerki ani innych elementów wrażliwych na temperaturę.
• Nie pozostawiaj rezystora luźno zawieszonego na przewodach.
• Nie umieszczaj rezystora przy materiałach łatwopalnych.
• Nie układaj przewodów bezpośrednio na nagrzewającej się obudowie.
• Nie zamykaj rezystora w ciasnej przestrzeni bez możliwości odprowadzania ciepła.
• Nie dotykaj rezystora podczas pracy ani bezpośrednio po wyłączeniu.
• Sprawdź, czy instalacja elektryczna jest przystosowana do dodatkowego obciążenia.

Ważne: moc znamionowa 10W dotyczy rezystora pracującego w odpowiednich warunkach chłodzenia. Aluminiowa obudowa pomaga odprowadzać ciepło, ale nie eliminuje konieczności prawidłowego montażu.

Czy filtr CANBUS W5W T10 OPTICON pasuje do każdego samochodu?

Filtr CANBUS OPTICON W5W T10 39Ω 10W został wyposażony w standardowe złącza przeznaczone do żarówek W5W T10.

Może współpracować z wieloma samochodami wykorzystującymi tego typu oprawki, jednak przed zakupem należy sprawdzić:

• Czy w samochodzie zastosowano fabryczną oprawkę W5W T10.
• Czy zamontowana żarówka LED posiada odpowiedni trzonek.
• Czy w lampie znajduje się wystarczająco dużo miejsca na dodatkowe złącza i przewody.
• Czy możliwe jest bezpieczne zamocowanie aluminiowej obudowy rezystora.
• Czy instalacja pracuje przy napięciu 12V DC.
• Czy system kontroli oświetlenia wymaga dodatkowego obciążenia odpowiadającego rezystorowi 39Ω.

W niektórych samochodach dodatkowe obciążenie około 3,69W przy 12V może być wystarczające do usunięcia błędu. W innych pojazdach sterownik może wymagać innej wartości rezystancji lub innego sposobu rozwiązania problemu.

Filtr CANBUS W5W T10 – wygodna modernizacja fabrycznego oświetlenia na LED

Żarówki W5W T10 LED o odpowiednich wymiarach i trzonku mogą być montowane w miejsce fabrycznych żarówek W5W bez konieczności przerabiania oprawki.

Po wymianie tradycyjnego źródła światła na LED w niektórych samochodach może jednak pojawić się komunikat o przepalonej żarówce.

Filtr CANBUS OPTICON 39Ω 10W Plug & Play umożliwia zwiększenie obciążenia obwodu bez przecinania fabrycznych przewodów.

Dzięki gotowym złączom W5W T10 montaż polega na umieszczeniu filtra pomiędzy oprawką a żarówką LED oraz bezpiecznym zamocowaniu obudowy rezystora.

Takie rozwiązanie pozwala zachować fabryczną wiązkę elektryczną i w razie potrzeby zdemontować filtr bez wykonywania trwałych zmian w okablowaniu.

OPTICON – wieloletnie doświadczenie w samochodowym oświetleniu LED

Filtr CANBUS W5W T10 OPTICON z rezystorem 39Ω 10W powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie samochodowego oświetlenia LED.

OPTICON oferuje rozwiązania przeznaczone do modernizacji oświetlenia samochodowego, w tym żarówki LED oraz akcesoria pomocnicze umożliwiające ich współpracę z instalacjami elektrycznymi pojazdów.

Model Plug & Play został przygotowany z myślą o użytkownikach, którzy oczekują wygodnego montażu, gotowych złączy oraz możliwości rozwiązania problemu błędu przepalonej żarówki bez ingerencji w fabryczne przewody samochodu.

Dane techniczne filtra CANBUS W5W T10 OPTICON 39Ω 10W

• Marka: OPTICON.
• Typ produktu: filtr CANBUS / rezystor obciążeniowy LED.
• Popularne określenia: eliminator błędu spalonej żarówki, warning canceller, filtr błędów LED.
• Przeznaczenie: żarówki samochodowe W5W T10 LED.
• Napięcie pracy: 12V DC.
• Rezystancja: 39Ω (39 Ohm).
• Moc znamionowa rezystora: 10W.
• Dodatkowe obciążenie przy 12V DC: około 3,69W.
• Pobór prądu przy 12V DC: około 0,31A.
• Dodatkowe obciążenie przy 13,8V DC: około 4,88W.
• Pobór prądu przy 13,8V DC: około 0,35A.
• Dodatkowe obciążenie przy 14,4V DC: około 5,32W.
• Pobór prądu przy 14,4V DC: około 0,37A.
• Obudowa rezystora: aluminium.
• Wymiary rezystora: 27 × 16 mm.
• Złącze wejściowe: wtyk W5W T10.
• Złącze wyjściowe: gniazdo W5W T10.
• Sposób montażu: Plug & Play.
• Podłączenie: pomiędzy fabryczną oprawką W5W T10 a żarówką LED.
• Ingerencja w fabryczne przewody: niewymagana.
• Lutowanie: niewymagane.
• Główna funkcja: zwiększenie obciążenia obwodu oświetleniowego w celu poprawy wykrywania żarówki LED przez sterownik samochodu.

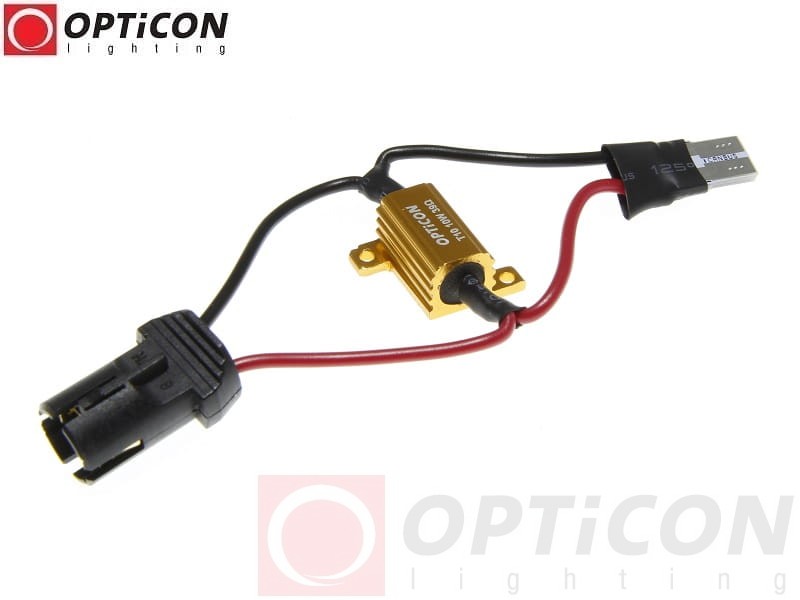

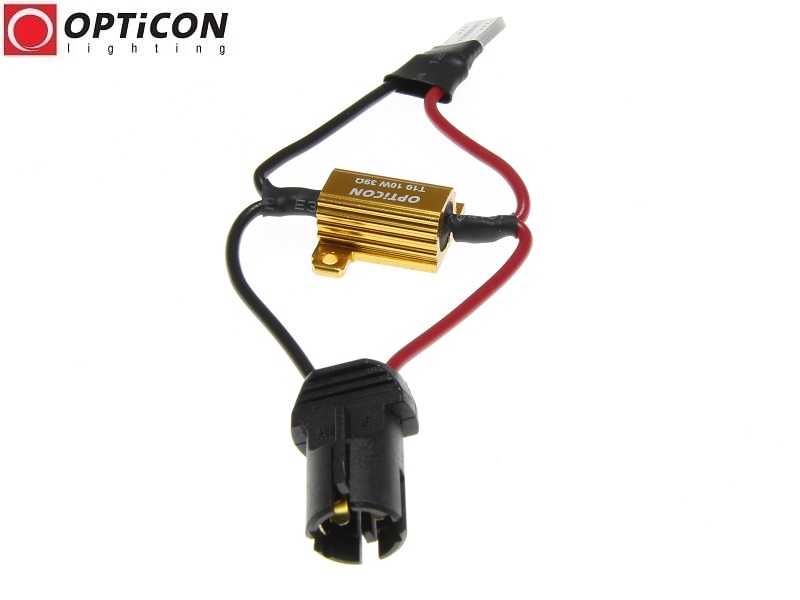

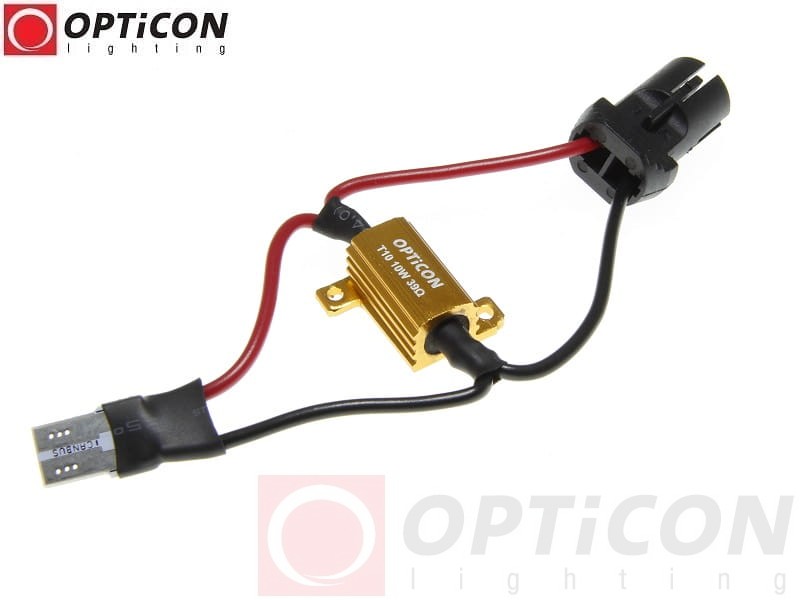

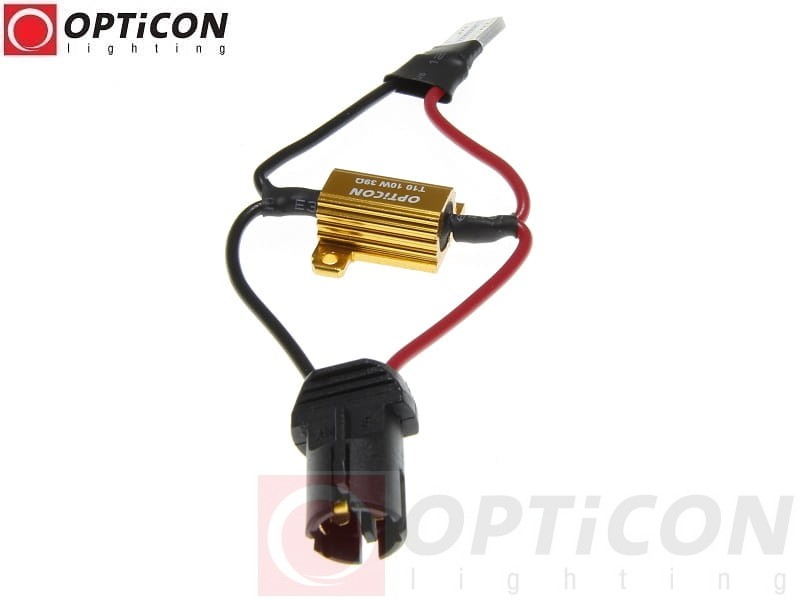

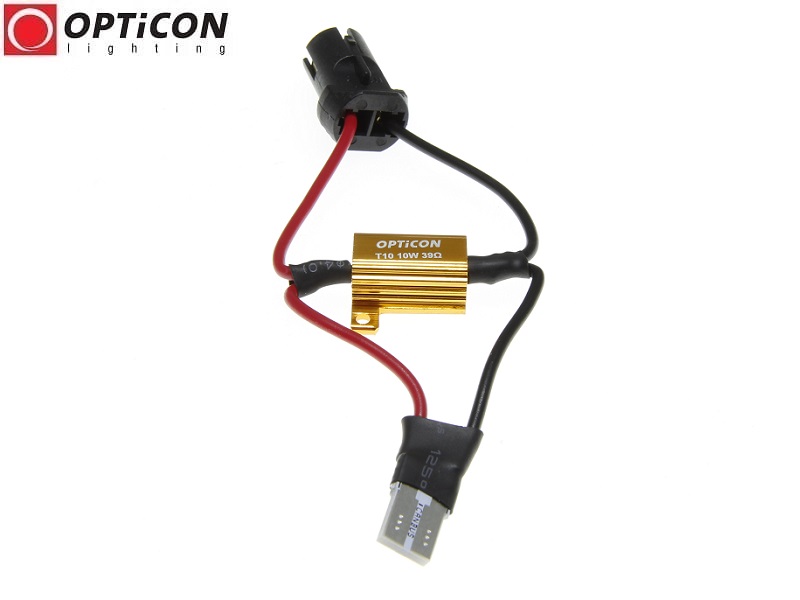

Zdjęcia filtra CANBUS W5W T10 OPTICON 39Ω 10W Plug & Play

Najczęściej zadawane pytania – filtr CANBUS W5W T10 OPTICON

Czy filtr CANBUS W5W T10 wymaga przerabiania instalacji?

Nie. Produkt posiada gotowy wtyk i gniazdo W5W T10, dzięki czemu montaż odbywa się w systemie Plug & Play. Nie trzeba przecinać ani lutować fabrycznych przewodów. Konieczne jest natomiast bezpieczne zamocowanie aluminiowej obudowy rezystora.

Czy filtr CANBUS W5W T10 usuwa błąd przepalonej żarówki?

Filtr zwiększa obciążenie obwodu o około 3,69W przy napięciu 12V DC. W wielu kompatybilnych instalacjach może to wystarczyć do usunięcia komunikatu o przepalonej żarówce. Skuteczność zależy od sposobu działania systemu kontroli oświetlenia konkretnego samochodu.

Czy filtr można stosować z żarówkami W5W T10 LED?

Tak. Produkt został wyposażony w złącza W5W T10 i jest przeznaczony do współpracy z żarówkami LED tego typu. Należy sprawdzić dostępne miejsce montażowe oraz wymagane obciążenie instalacji.

Czy rezystor 39Ω 10W pobiera 10W energii?

Nie. Wartość 10W oznacza moc znamionową rezystora. Przy napięciu 12V DC rzeczywisty dodatkowy pobór mocy wynosi około 3,69W, natomiast przy 14,4V DC około 5,32W.

Czy filtr CANBUS W5W T10 nagrzewa się podczas pracy?

Tak. Rezystor zamienia pobieraną energię elektryczną na ciepło. Dlatego aluminiową obudowę należy zamocować do odpowiedniej metalowej powierzchni i nie umieszczać jej bezpośrednio przy plastiku, przewodach ani materiałach wrażliwych na temperaturę.

Dlaczego warto wybrać filtr CANBUS W5W T10 OPTICON 39Ω 10W?

Filtr CANBUS W5W T10 OPTICON 12V z rezystorem 39Ω 10W to praktyczne akcesorium dla osób, które po wymianie tradycyjnych żarówek W5W na LED spotykają się z komunikatami o przepalonej żarówce.

Najważniejsze zalety produktu to fabryczne złącza W5W T10, montaż Plug & Play, brak konieczności cięcia przewodów, dodatkowe obciążenie około 3,69W przy 12V oraz aluminiowa obudowa rezystora.

Produkt opracowano w oparciu o wieloletnie doświadczenie marki OPTICON w samochodowym oświetleniu LED, z myślą o wygodnej modernizacji oświetlenia i poprawie współpracy zamienników LED z elektroniką samochodu.

Wybierz filtr CANBUS OPTICON W5W T10 Plug & Play – wygodny montaż bez przerabiania fabrycznej instalacji samochodowej.
