Rezystor - 10W / 39ohm dla Żarówek Led - Szybki zestaw

Rezystor LED CANBUS OPTICON 10W 39Ω z przewodami i szybkozłączkami – filtr błędu spalonej żarówki 12V

Rezystor LED CANBUS OPTICON 10W 39Ω z przewodami i szybkozłączkami to kompaktowy rezystor obciążeniowy przeznaczony do samochodowych instalacji oświetleniowych 12V DC. Produkt pomaga eliminować komunikaty o przepalonej żarówce, które mogą pojawiać się po wymianie tradycyjnych żarówek halogenowych lub żarowych na energooszczędne żarówki samochodowe LED.

Rezystor o wartości 39Ω (39 Ohm) zwiększa obciążenie obwodu elektrycznego o około 3,69W przy napięciu 12V DC. Dzięki temu w odpowiednio dobranych instalacjach może pomóc przywrócić prawidłowe działanie elektronicznego systemu kontroli oświetlenia.

Model ten jest szczególnie przydatny w obwodach oświetleniowych o niewielkiej mocy, w których stosowane są żarówki LED typu W5W T10, H6W BAX9s oraz C5W. Może być wykorzystywany między innymi przy modernizacji świateł pozycyjnych, oświetlenia tablicy rejestracyjnej oraz wybranych lampek samochodowych.

W zestawie znajdują się przewody przyłączeniowe o długości 100 mm oraz szybkozłączki montażowe. Ułatwiają one podłączenie rezystora do odpowiedniego obwodu elektrycznego bez konieczności lutowania przewodów.

Dzięki kompaktowym wymiarom 27 × 16 mm rezystor zajmuje niewiele miejsca, co ułatwia znalezienie odpowiedniej powierzchni montażowej w samochodzie.

Rezystor CANBUS OPTICON 10W 39Ω powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie samochodowego oświetlenia LED. Stanowi praktyczne rozwiązanie dla osób modernizujących fabryczne oświetlenie pojazdów oraz warsztatów zajmujących się montażem żarówek samochodowych LED.

Najważniejsze zalety rezystora CANBUS OPTICON 10W 39Ω

• Pomaga usuwać błędy przepalonej żarówki LED w kompatybilnych samochodach.
• Rezystancja 39Ω – zapewnia dodatkowe obciążenie obwodu oświetleniowego.
• Moc znamionowa 10W – rezystor w kompaktowej aluminiowej obudowie.
• Dodatkowe obciążenie około 3,69W przy 12V DC – przydatne w wybranych obwodach oświetlenia o niewielkiej mocy.
• Przeznaczony między innymi do żarówek W5W T10 LED, H6W BAX9s LED oraz C5W LED.
• Kompletny zestaw montażowy – rezystor, przewody oraz szybkozłączki.
• Przewody o długości 100 mm – ułatwiają wykonanie połączenia elektrycznego.
• Szybkozłączki montażowe – umożliwiają podłączenie bez lutowania.
• Aluminiowa obudowa – wspomaga odprowadzanie ciepła.
• Kompaktowe wymiary 27 × 16 mm – ułatwiają montaż w ograniczonej przestrzeni.
• Montaż równoległy – do odpowiedniego obwodu żarówki LED.
• Możliwość zachowania zamontowanej żarówki LED bez konieczności wymiany na model o większym poborze prądu.
• Marka OPTICON – wieloletnie doświadczenie w samochodowym oświetleniu LED.

Rezystor CANBUS 39Ω do żarówek W5W T10 LED, H6W BAX9s i C5W

Rezystor OPTICON 10W 39Ω może być wykorzystywany w wybranych obwodach oświetleniowych, w których po zamontowaniu żarówek LED pojawia się komunikat o przepalonej żarówce.

W wielu samochodach fabryczne żarówki o niewielkiej mocy są kontrolowane przez elektroniczny sterownik. Po wymianie tradycyjnej żarówki na LED pobór prądu może być znacznie niższy, przez co system kontroli oświetlenia zgłasza usterkę pomimo prawidłowego świecenia żarówki.

Rezystor 39Ω zwiększa obciążenie instalacji, co w odpowiednio dobranych obwodach może rozwiązać ten problem.

Rezystor CANBUS do W5W T10 LED

Żarówki W5W T10 LED są popularnymi zamiennikami tradycyjnych żarówek samochodowych o mocy 5W.

Stosuje się je między innymi w:

• Światłach pozycyjnych.
• Oświetleniu tablicy rejestracyjnej.
• Oświetleniu wnętrza pojazdu.
• Oświetleniu schowka.
• Oświetleniu bagażnika.
• Wybranych lampkach pomocniczych.

Po wymianie tradycyjnej żarówki W5W na energooszczędny zamiennik LED sterownik samochodu może zgłaszać błąd oświetlenia.

Rezystor CANBUS 39Ω zapewnia dodatkowy pobór mocy około 3,69W przy 12V, co w niektórych samochodach może pomóc wyeliminować taki komunikat.

Rezystor CANBUS do H6W BAX9s LED

Żarówki H6W BAX9s LED stosowane są w wybranych samochodowych układach oświetlenia.

Po zastąpieniu tradycyjnej żarówki H6W zamiennikiem LED może wystąpić problem z wykrywaniem źródła światła przez elektroniczny układ kontroli oświetlenia.

Rezystor OPTICON 10W 39Ω może zwiększyć obciążenie obwodu, poprawiając współpracę żarówki LED z instalacją samochodu.

Rezystor CANBUS do C5W LED

Żarówki C5W LED, określane również jako żarówki rurkowe lub Festoon LED, stosowane są między innymi w oświetleniu tablicy rejestracyjnej oraz wnętrza pojazdu.

W samochodach wyposażonych w elektroniczny system kontroli oświetlenia wymiana fabrycznej żarówki C5W na LED może powodować wyświetlanie komunikatu o przepalonej żarówce.

W odpowiednio dobranych instalacjach rezystor CANBUS 39Ω może pomóc usunąć ten problem poprzez zwiększenie poboru prądu.

Ważne: rezystor podłącza się do obwodu elektrycznego, dlatego jego zastosowanie nie zależy bezpośrednio od trzonka żarówki. O przydatności decyduje wymagane dodatkowe obciążenie oraz sposób kontroli oświetlenia w samochodzie.

Jak działa rezystor LED CANBUS 10W 39Ω?

Tradycyjne żarówki samochodowe pobierają zazwyczaj więcej energii niż ich nowoczesne odpowiedniki LED.

W wielu samochodach elektroniczny system kontroli oświetlenia monitoruje pobór prądu przez poszczególne źródła światła. Jeżeli pobór energii jest zbyt niski, sterownik może rozpoznać taki stan jako przepalenie żarówki.

Objawem może być:

• Komunikat o przepalonej żarówce.
• Kontrolka awarii oświetlenia.
• Nieprawidłowe wykrywanie zamontowanej żarówki LED.
• Wyłączanie wybranego obwodu oświetleniowego przez sterownik.

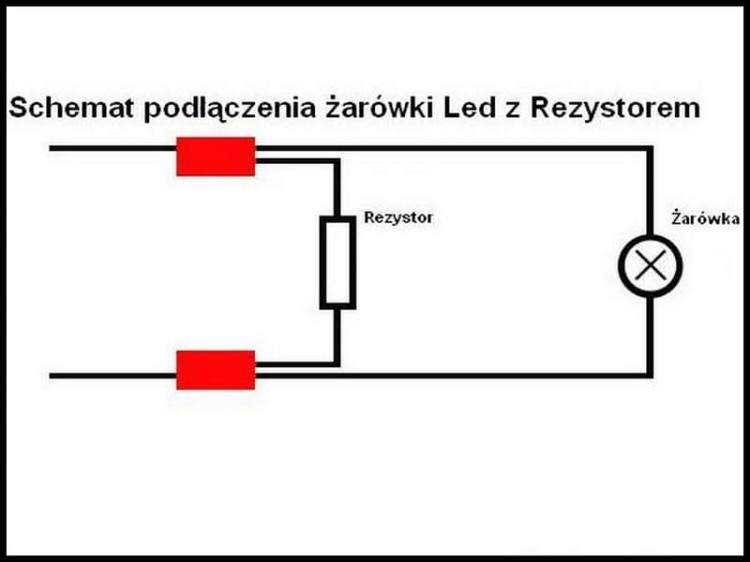

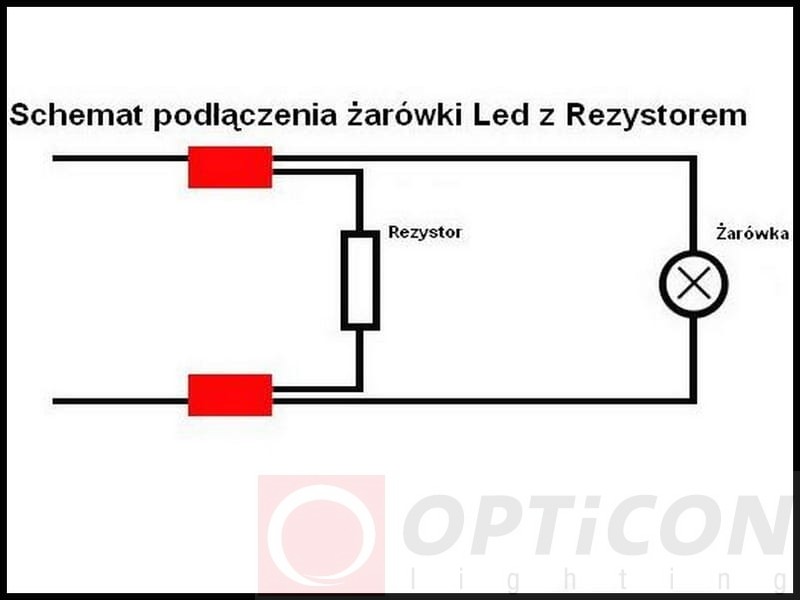

Rezystor obciążeniowy OPTICON 39Ω podłącza się równolegle do odpowiedniego obwodu żarówki LED.

Po włączeniu oświetlenia przez rezystor przepływa dodatkowy prąd, zwiększając całkowite obciążenie elektryczne instalacji.

Przy napięciu 12V DC rezystor pobiera około 0,31A, co odpowiada mocy około 3,69W.

Dzięki temu w odpowiednio dobranych instalacjach sterownik może rozpoznawać obwód jako prawidłowo obciążony.

Ważne: określenie CANBUS jest popularną nazwą handlową rezystorów obciążeniowych stosowanych przy modernizacji oświetlenia samochodowego. Rezystor nie komunikuje się bezpośrednio z magistralą CAN, lecz zwiększa pobór prądu przez obwód elektryczny.

Filtr błędu spalonej żarówki LED – kiedy warto zastosować rezystor 39Ω?

Rezystor CANBUS OPTICON 10W 39Ω może być pomocny wtedy, gdy po wymianie fabrycznej żarówki na LED pojawia się komunikat o awarii oświetlenia, mimo że zamontowana żarówka działa prawidłowo.

Wartość rezystancji 39Ω zapewnia umiarkowane dodatkowe obciążenie, dlatego model ten może być odpowiedni do wybranych obwodów o niewielkiej mocy.

Przykładowe zastosowania

• Światła pozycyjne W5W T10 LED.
• Oświetlenie tablicy rejestracyjnej W5W LED.
• Oświetlenie tablicy rejestracyjnej C5W LED.
• Żarówki H6W BAX9s LED.
• Wybrane lampki oświetlenia wnętrza samochodu.
• Oświetlenie schowka i bagażnika w odpowiednio dobranych instalacjach.
• Modernizacja fabrycznego oświetlenia samochodowego na LED.
• Poprawa współpracy żarówek LED z układem kontroli oświetlenia.

Skuteczność rezystora zależy od parametrów instalacji. Nie wszystkie samochody wymagają takiego samego dodatkowego obciążenia.

Kompletny zestaw montażowy – rezystor 39Ω z przewodami 100 mm i szybkozłączkami

Dużą zaletą rezystora CANBUS OPTICON 10W 39Ω jest wyposażenie go w przewody przyłączeniowe oraz szybkozłączki montażowe.

Przewody o długości 100 mm (10 cm) ułatwiają podłączenie rezystora do odpowiedniego obwodu elektrycznego.

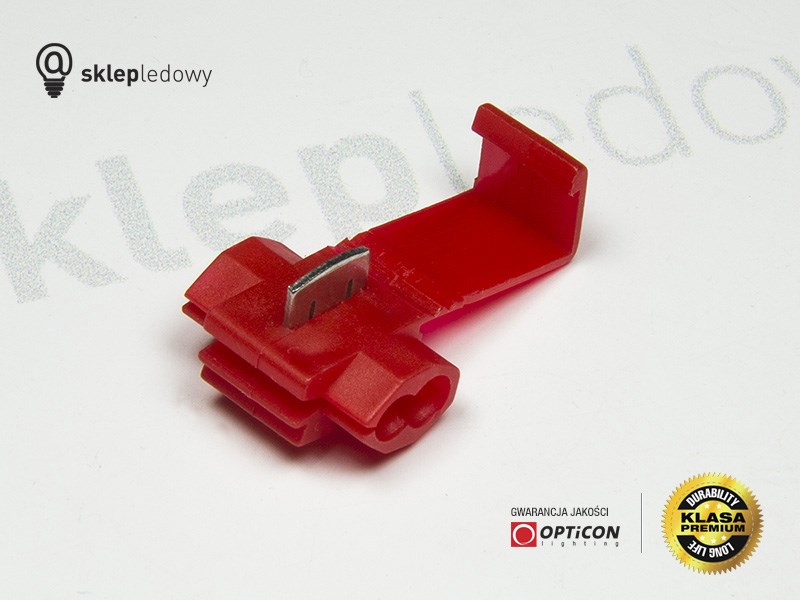

Dołączone szybkozłączki umożliwiają wykonanie połączenia bez konieczności używania lutownicy.

Zalety zestawu montażowego

• Wygodne podłączenie do odpowiedniego obwodu elektrycznego.
• Brak konieczności lutowania przy zastosowaniu kompatybilnych szybkozłączek.
• Przewody o długości 100 mm ułatwiają rozmieszczenie elementów.
• Kompaktowy rezystor zajmuje niewiele miejsca.
• Możliwość zamontowania rezystora poza oprawą żarówki LED.

Przed montażem należy sprawdzić zgodność szybkozłączek z przekrojem i rodzajem przewodów instalacji samochodowej oraz zapewnić odpowiednie zabezpieczenie połączeń przed wilgocią i drganiami.

Rezystor CANBUS 39Ω a rezystory 50Ω, 25Ω, 15Ω, 10Ω, 8Ω i 6Ω – porównanie

Rezystory obciążeniowe różnią się wartością rezystancji, a przez to poborem prądu i ilością wydzielanego ciepła.

Im mniejsza rezystancja, tym większy pobór prądu przy takim samym napięciu.

Porównanie dodatkowego obciążenia przy napięciu 12V DC

Rezystor 39Ω zapewnia większe dodatkowe obciążenie niż model 50Ω, ale mniejsze niż model 25Ω.

Może być odpowiednim rozwiązaniem wtedy, gdy obciążenie zapewniane przez rezystor 50Ω jest niewystarczające, a zastosowanie rezystora 25Ω nie jest potrzebne.

Dobór rezystancji powinien uwzględniać moc fabrycznej żarówki, pobór prądu zamiennika LED oraz sposób kontroli oświetlenia przez samochód.

Co oznacza 10W 39Ω? Moc znamionowa a rzeczywisty pobór energii

Oznaczenie 10W 39Ω określa dwa podstawowe parametry produktu:

• 39Ω – rezystancja elektryczna.
• 10W – znamionowa moc, którą rezystor może rozpraszać w odpowiednich warunkach chłodzenia.

Oznaczenie 10W nie oznacza, że rezystor zawsze pobiera 10W. Rzeczywisty pobór mocy zależy od napięcia instalacji.

Przykładowe obciążenie rezystora 39Ω

• Przy 12V DC: około 0,31A i 3,69W.
• Przy 13,8V DC: około 0,35A i 4,88W.
• Przy 14,4V DC: około 0,37A i 5,32W.

Wartości obliczono na podstawie prawa Ohma dla rezystancji 39Ω. Rzeczywisty pobór prądu może nieznacznie różnić się w zależności od tolerancji i temperatury rezystora.

Podczas pracy silnika napięcie instalacji samochodowej może być wyższe niż nominalne 12V, dlatego rezystor może wydzielać więcej ciepła.

Dlaczego warto zastosować zewnętrzny rezystor CANBUS?

Niektóre żarówki LED mają dodatkowe obciążenie wbudowane w swoją konstrukcję. W innych przypadkach stosuje się zewnętrzny rezystor obciążeniowy, który można zamontować poza oprawą źródła światła.

Zalety zewnętrznego rezystora

• Oddzielenie źródła ciepła od żarówki LED – rezystor można zamontować poza oprawą.
• Możliwość współpracy z różnymi żarówkami LED – po sprawdzeniu parametrów instalacji.
• Możliwość zachowania zamontowanej żarówki LED – jeśli przyczyną problemu jest zbyt mały pobór prądu.
• Aluminiowa obudowa – ułatwia odprowadzanie ciepła.
• Wygodny montaż – przewody i szybkozłączki znajdują się w zestawie.

Rezystor jest elementem obciążeniowym. Nie pełni funkcji stabilizatora napięcia, filtra zakłóceń ani zabezpieczenia przeciwprzepięciowego.

Jak zamontować rezystor CANBUS OPTICON 10W 39Ω z szybkozłączkami?

Rezystor LED CANBUS OPTICON 10W 39Ω należy podłączyć równolegle do odpowiedniego obwodu żarówki LED.

Dołączone szybkozłączki ułatwiają wykonanie połączenia bez konieczności lutowania przewodów.

Instrukcja montażu

1. Wyłącz zasilanie oświetlenia i zabezpiecz instalację przed przypadkowym włączeniem.
2. Zidentyfikuj przewody zasilające odpowiednią żarówkę LED.
3. Sprawdź napięcie oraz sposób sterowania obwodem.
4. Podłącz rezystor równolegle do odpowiednich przewodów obwodu żarówki LED.
5. Wykorzystaj dołączone szybkozłączki, jeśli są odpowiednie do przekroju i rodzaju przewodów.
6. Zamocuj rezystor do metalowej powierzchni zapewniającej odpowiednie odprowadzanie ciepła.
7. Poprowadź przewody z dala od obudowy rezystora, ponieważ podczas pracy może się nagrzewać.
8. Zabezpiecz połączenia elektryczne przed wilgocią, drganiami i uszkodzeniami mechanicznymi.
9. Sprawdź działanie oświetlenia oraz temperaturę rezystora podczas pracy.

Ważne: rezystora nie należy podłączać szeregowo z żarówką LED. Nie należy również podłączać go bezpośrednio pomiędzy stałym plusem akumulatora a masą, ponieważ powodowałoby to ciągły pobór energii.

Bezpieczny montaż rezystora CANBUS 10W 39Ω – odprowadzanie ciepła

Rezystor CANBUS OPTICON 39Ω podczas pracy wydziela ciepło. Energia elektryczna pobierana przez rezystor zamieniana jest na energię cieplną.

Przy napięciu 14,4V rezystor wydziela około 5,32W ciepła, dlatego należy zapewnić odpowiednie warunki montażu.

Najważniejsze zasady bezpieczeństwa

• Montuj rezystor na metalowym elemencie zapewniającym skuteczne odprowadzanie ciepła.
• Nie przykręcaj rezystora bezpośrednio do plastiku, tapicerki ani elementów wrażliwych na temperaturę.
• Nie umieszczaj go przy przewodach, izolacji ani materiałach łatwopalnych.
• Zapewnij odpowiednią przestrzeń do oddawania ciepła.
• Nie dotykaj rezystora podczas pracy ani bezpośrednio po wyłączeniu.
• Sprawdź obciążalność obwodu oraz jego zabezpieczenie.
• Nie pozostawiaj rezystora luźno zawieszonego na przewodach.

Uwaga: moc znamionowa 10W zakłada odpowiednie warunki chłodzenia. Aluminiowa obudowa ułatwia odprowadzanie ciepła, ale nie eliminuje ryzyka przegrzania.

Czy rezystor CANBUS OPTICON 39Ω pasuje do każdego samochodu?

Rezystor LED CANBUS OPTICON 10W 39Ω jest uniwersalnym elementem obciążeniowym, jednak jego skuteczność zależy od konstrukcji instalacji elektrycznej pojazdu.

Przed montażem warto sprawdzić:

• Moc fabrycznej żarówki.
• Pobór prądu zamontowanego zamiennika LED.
• Napięcie pracy obwodu.
• Sposób kontroli oświetlenia przez sterownik pojazdu.
• Wymagane dodatkowe obciążenie.
• Dopuszczalny pobór prądu przez instalację.
• Możliwość bezpiecznego zamocowania rezystora.
• Kompatybilność szybkozłączek z przewodami samochodu.

Nie wszystkie samochody kontrolują oświetlenie w ten sam sposób. W niektórych pojazdach dodatkowy rezystor skutecznie eliminuje błędy, natomiast w innych może być konieczne zastosowanie innego rozwiązania.

Rezystor CANBUS OPTICON – pomoc przy wymianie fabrycznych żarówek na LED

Samochodowe żarówki LED o odpowiednim trzonku i wymiarach mogą pasować w miejsce fabrycznych żarówek halogenowych lub żarowych bez konieczności modyfikowania oprawki.

Po takiej wymianie w niektórych samochodach może jednak pojawić się komunikat o przepalonej żarówce.

Rezystor LED CANBUS OPTICON 10W 39Ω z przewodami i szybkozłączkami może pomóc rozwiązać problem wynikający ze zbyt małego obciążenia instalacji, bez konieczności wymiany zamontowanej żarówki LED.

Rezystor jest dodatkowym elementem elektrycznym. Nie zastępuje żarówki w fabrycznej oprawce i wymaga wykonania odpowiedniego połączenia równoległego oraz bezpiecznego zamocowania.

OPTICON – wieloletnie doświadczenie w samochodowym oświetleniu LED

Rezystor LED CANBUS OPTICON 10W 39Ω z przewodami i szybkozłączkami powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie samochodowego oświetlenia LED.

OPTICON oferuje rozwiązania związane z modernizacją oświetlenia samochodowego, w tym żarówki LED oraz akcesoria pomocnicze przeznaczone do współpracy z instalacjami elektrycznymi pojazdów.

Rezystor 39Ω 10W z przewodami i szybkozłączkami stanowi praktyczny element pomocniczy podczas modernizacji wybranych obwodów oświetlenia samochodowego na technologię LED.

Dane techniczne rezystora LED CANBUS OPTICON 10W 39Ω

• Marka: OPTICON.
• Rodzaj produktu: rezystor obciążeniowy LED CANBUS z przewodami i szybkozłączkami.
• Popularne określenia: filtr błędu spalonej żarówki, eliminator błędów LED, warning canceller.
• Rezystancja: 39Ω (39 omów).
• Moc znamionowa: 10W.
• Przeznaczenie: samochodowe instalacje oświetleniowe 12V DC.
• Obciążenie przy 12V DC: około 3,69W.
• Pobór prądu przy 12V DC: około 0,31A.
• Obciążenie przy 13,8V DC: około 4,88W.
• Pobór prądu przy 13,8V DC: około 0,35A.
• Obciążenie przy 14,4V DC: około 5,32W.
• Pobór prądu przy 14,4V DC: około 0,37A.
• Materiał obudowy: aluminium.
• Długość przewodów: 100 mm (10 cm).
• Akcesoria montażowe: szybkozłączki.
• Sposób podłączenia: równolegle do obwodu żarówki LED.
• Wymiary rezystora: 27 × 16 mm.
• Przykładowe zastosowanie: W5W T10 LED, H6W BAX9s LED, C5W LED.
• Główna funkcja: zwiększenie obciążenia instalacji po zamontowaniu żarówek LED.

Zawartość zestawu

• 1 × rezystor CANBUS OPTICON 10W 39Ω.
• Przewody przyłączeniowe o długości 100 mm.
• Szybkozłączki montażowe.

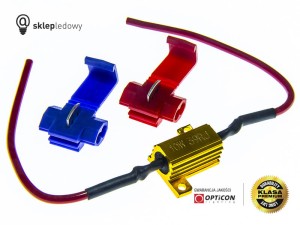

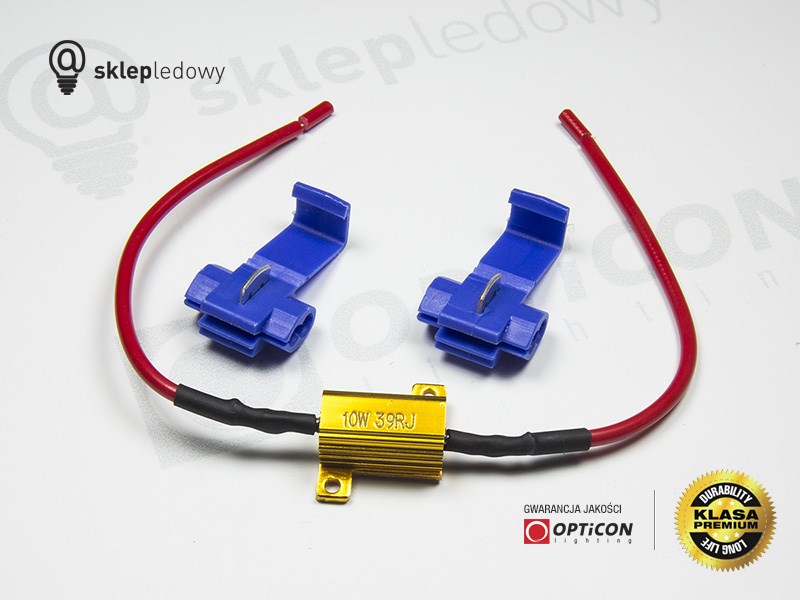

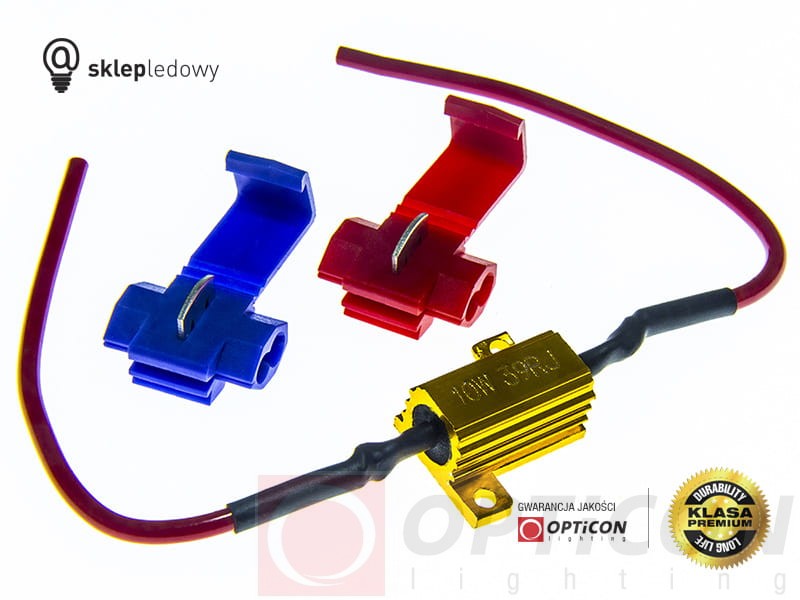

Zdjęcia rezystora CANBUS OPTICON 10W 39Ω z przewodami i szybkozłączkami

Dlaczego warto wybrać rezystor CANBUS OPTICON 10W 39Ω?

Rezystor LED CANBUS OPTICON 10W 39Ω z przewodami i szybkozłączkami to praktyczne rozwiązanie dla osób, które po zamontowaniu samochodowych żarówek LED spotykają się z komunikatami o przepalonej żarówce.

Dzięki rezystancji 39Ω, mocy znamionowej 10W, aluminiowej obudowie, kompaktowym wymiarom 27 × 16 mm oraz przewodom 100 mm z szybkozłączkami zestaw ułatwia wykonanie dodatkowego obciążenia w wybranych samochodowych instalacjach 12V DC.

Model ten może być szczególnie przydatny przy montażu żarówek W5W T10 LED, H6W BAX9s LED oraz C5W LED, jeśli elektroniczny system kontroli oświetlenia wymaga zwiększenia poboru prądu.

Wybierz OPTICON – rozwiązanie opracowane z wykorzystaniem wieloletniego doświadczenia firmy w samochodowym oświetleniu LED.
