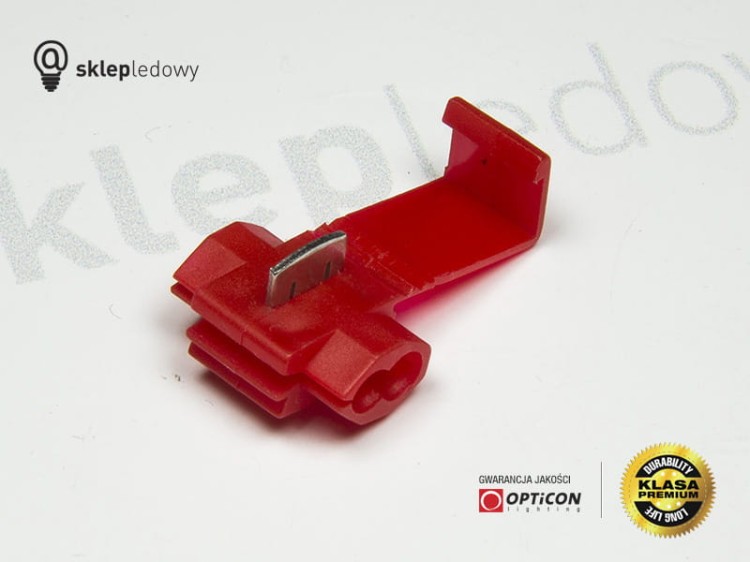

Konektor - Szybkozłączka dla połączenia z rezystorem LED

Szybkozłączka do rezystora LED CANBUS OPTICON – złączka montażowa do instalacji samochodowej 12V i 24V

Szybkozłączka do rezystora LED CANBUS OPTICON to praktyczne akcesorium elektryczne przeznaczone do szybkiego podłączania rezystorów obciążeniowych, filtrów CANBUS oraz dodatkowych elementów instalacji oświetleniowej samochodu. Umożliwia wykonanie połączenia elektrycznego bez konieczności lutowania przewodów i bez przecinania fabrycznej wiązki na dwie części.

Złączka jest szczególnie przydatna podczas montażu rezystorów CANBUS do żarówek samochodowych LED, które stosuje się w celu zwiększenia obciążenia elektrycznego obwodu i ograniczenia komunikatów o przepalonej żarówce.

Dzięki konstrukcji umożliwiającej szybkie połączenie przewodów montaż jest wygodny i nie wymaga używania lutownicy. Wystarczy umieścić odpowiednie przewody w złączce i prawidłowo zacisnąć element stykowy, aby wykonać połączenie elektryczne.

Szybkozłączka OPTICON stanowi uzupełnienie oferty akcesoriów do samochodowego oświetlenia LED, rozwijanej na podstawie wieloletniego doświadczenia firmy OPTICON w dziedzinie oświetlenia samochodowego LED.

Produkt przeznaczony jest do wykonywania odpowiednio dobranych połączeń w instalacjach elektrycznych samochodów osobowych, dostawczych i ciężarowych, w tym instalacjach 12V DC oraz 24V DC.

Najważniejsze zalety szybkozłączki do rezystorów CANBUS

• Szybki montaż bez lutowania – umożliwia wykonanie połączenia elektrycznego bez użycia lutownicy.
• Bez rozcinania fabrycznego przewodu na dwie części – ułatwia dołączenie dodatkowego przewodu do istniejącego obwodu.
• Idealna do rezystorów LED CANBUS – pomaga wykonać połączenie podczas montażu filtrów błędu przepalonej żarówki.
• Praktyczne zastosowanie w instalacjach 12V i 24V – po dobraniu złączki do parametrów przewodów i obwodu.
• Obudowa z tworzywa sztucznego – zapewnia izolację elementów połączeniowych.
• Wygodny montaż – przydatna podczas modernizacji oświetlenia samochodowego.
• Możliwość wykonywania odgałęzień przewodów – pozwala dołączyć dodatkowy element elektryczny do istniejącego obwodu.
• Przydatna w warsztatach samochodowych – ułatwia montaż akcesoriów elektrycznych.
• Kompaktowa konstrukcja – ułatwia wykonywanie połączeń w ograniczonej przestrzeni.
• Akcesorium OPTICON – do zastosowań związanych z samochodowym oświetleniem LED.

Szybkozłączka CANBUS – do czego służy?

Szybkozłączka do rezystora CANBUS umożliwia wykonanie połączenia elektrycznego pomiędzy przewodem fabrycznej instalacji samochodowej a dodatkowym przewodem rezystora obciążeniowego.

Jest szczególnie przydatna podczas modernizacji oświetlenia samochodowego, gdy tradycyjne żarówki zastępowane są nowoczesnymi zamiennikami LED.

Żarówki LED pobierają zazwyczaj mniej energii niż klasyczne żarówki żarnikowe. W samochodach wyposażonych w elektroniczny system kontroli oświetlenia może to powodować wyświetlanie komunikatów o przepalonej żarówce.

Jednym ze sposobów rozwiązania tego problemu jest zastosowanie zewnętrznego rezystora CANBUS, który zwiększa obciążenie odpowiedniego obwodu.

Aby podłączyć taki rezystor, należy wykonać odpowiednie połączenie elektryczne. Szybkozłączka montażowa ułatwia wykonanie tego połączenia bez konieczności lutowania.

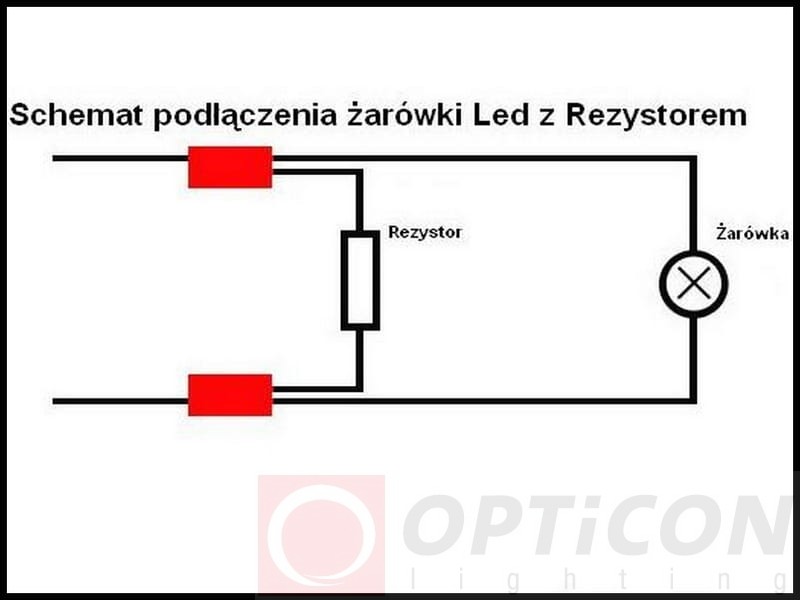

Szybkozłączka do rezystorów LED CANBUS – montaż równoległy

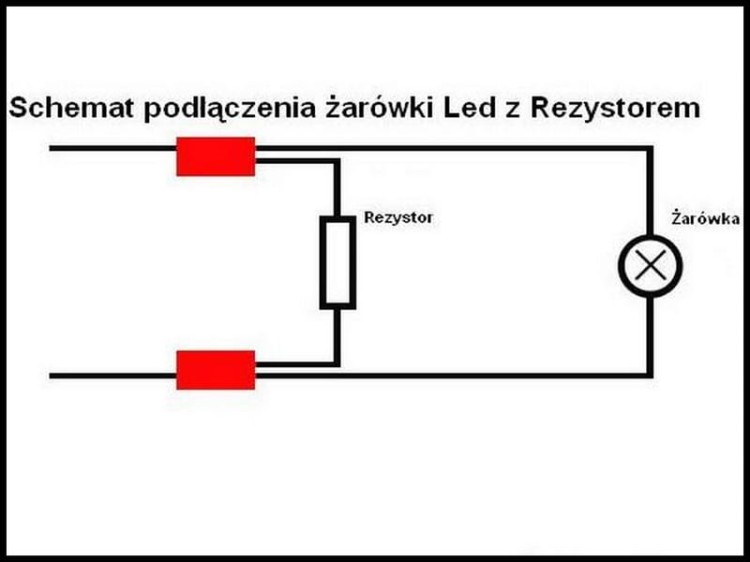

Rezystory CANBUS stosowane przy żarówkach LED podłącza się równolegle do odpowiedniego obwodu oświetleniowego.

W typowej instalacji oznacza to wykonanie dwóch połączeń elektrycznych:

1. Podłączenie pierwszego przewodu rezystora do jednego przewodu zasilającego żarówkę LED.
2. Podłączenie drugiego przewodu rezystora do drugiego przewodu odpowiedniego obwodu.

Do wykonania takich połączeń można wykorzystać dwie odpowiednio dobrane szybkozłączki – po jednej dla każdego przewodu rezystora.

Po prawidłowym podłączeniu rezystor zwiększa obciążenie obwodu, co w kompatybilnych samochodach może pomóc wyeliminować komunikat o przepalonej żarówce LED.

Ważne: szybkozłączka jest wyłącznie elementem połączeniowym. Sama nie eliminuje błędów CANBUS, nie zwiększa obciążenia instalacji i nie zastępuje rezystora.

Do jakich rezystorów CANBUS można zastosować szybkozłączkę?

Szybkozłączka montażowa OPTICON może być wykorzystywana podczas podłączania różnych rezystorów obciążeniowych LED, o ile przekrój przewodów i parametry elektryczne są odpowiednie dla zastosowanej złączki.

Przykładowe rezystory CANBUS:

• Rezystor CANBUS 6Ω – stosowany w obwodach wymagających dużego dodatkowego obciążenia.
• Rezystor CANBUS 8Ω – do odpowiednio dobranych obwodów oświetlenia LED.
• Rezystor CANBUS 10Ω – dodatkowe obciążenie około 14,4W przy 12V DC.
• Rezystor CANBUS 15Ω – dodatkowe obciążenie około 9,6W przy 12V DC.
• Rezystor CANBUS 25Ω – dodatkowe obciążenie około 5,76W przy 12V DC.
• Rezystor CANBUS 39Ω – dodatkowe obciążenie około 3,69W przy 12V DC.
• Rezystor CANBUS 50Ω – dodatkowe obciążenie około 2,88W przy 12V DC.
• Rezystor CANBUS 100Ω – dodatkowe obciążenie około 1,44W przy 12V DC.

Wartości dodatkowego obciążenia podano dla napięcia 12V DC. Przy wyższym napięciu pobór prądu i moc wydzielana przez rezystor wzrastają.

Uwaga: możliwość zastosowania szybkozłączki z konkretnym rezystorem zależy od przekroju przewodów, prądu obwodu i parametrów samego złącza. W przypadku rezystorów o dużym poborze prądu należy szczególnie zwrócić uwagę na obciążalność połączenia.

Gdzie stosuje się szybkozłączki do rezystorów CANBUS?

Szybkozłączki samochodowe znajdują zastosowanie podczas montażu akcesoriów elektrycznych oraz modernizacji fabrycznego oświetlenia na LED.

Podłączanie rezystorów CANBUS do kierunkowskazów LED

Po wymianie tradycyjnych żarówek kierunkowskazów na LED w niektórych samochodach może pojawić się zjawisko zbyt szybkiego migania.

W odpowiednio dobranych instalacjach stosuje się dodatkowe rezystory obciążeniowe, które zwiększają pobór prądu przez obwód kierunkowskazu.

Szybkozłączki montażowe mogą ułatwić podłączenie przewodów takiego rezystora.

Podłączanie rezystorów do świateł pozycyjnych LED

Podczas wymiany tradycyjnych żarówek W5W T10 na LED komputer pokładowy może zgłaszać błąd oświetlenia.

Jeżeli zastosowanie rezystora obciążeniowego jest właściwym rozwiązaniem, szybkozłączki mogą posłużyć do wykonania jego połączenia z instalacją samochodową.

Podłączanie rezystorów do oświetlenia tablicy rejestracyjnej

W niektórych samochodach wymiana fabrycznych żarówek oświetlenia tablicy rejestracyjnej na LED powoduje wyświetlanie komunikatu o przepalonej żarówce.

Szybkozłączka umożliwia wykonanie odgałęzienia przewodu podczas montażu odpowiednio dobranego rezystora CANBUS.

Modernizacja oświetlenia samochodowego 12V i 24V

Szybkozłączki mogą być wykorzystywane również podczas wykonywania odpowiednio dobranych połączeń w instalacjach samochodów osobowych, dostawczych, ciężarowych oraz innych pojazdów.

Przykładowe zastosowania obejmują:

• Montaż rezystorów CANBUS do żarówek LED.
• Podłączanie filtrów błędu przepalonej żarówki.
• Wykonywanie odgałęzień w instalacjach oświetleniowych.
• Modernizację oświetlenia samochodowego LED.
• Podłączanie wybranych akcesoriów elektrycznych 12V DC.
• Podłączanie wybranych akcesoriów elektrycznych 24V DC.
• Prace montażowe i serwisowe przy instalacjach samochodowych.

Montaż szybkozłączki bez lutowania – jak to działa?

Szybkozłączka do rezystora CANBUS wykorzystuje element stykowy, który podczas zaciskania nawiązuje kontakt elektryczny z przewodami.

W typowej konstrukcji tego rodzaju złącza nie trzeba wcześniej zdejmować izolacji z przewodu głównego. Podczas zamykania złączki metalowy element kontaktowy przebija lub nacina izolację, umożliwiając wykonanie połączenia.

Takie rozwiązanie pozwala dołączyć dodatkowy przewód bez przecinania przewodu fabrycznego na dwie części.

Instrukcja montażu szybkozłączki

1. Wyłącz zasilanie obwodu, w którym będzie wykonywane połączenie.
2. Zidentyfikuj odpowiednie przewody instalacji elektrycznej samochodu.
3. Sprawdź zgodność przekroju przewodów z zastosowaną szybkozłączką.
4. Umieść przewód fabrycznej instalacji w odpowiedniej prowadnicy złączki.
5. Umieść przewód rezystora CANBUS w drugim miejscu przeznaczonym do połączenia.
6. Zaciśnij metalowy element stykowy zgodnie z konstrukcją złączki.
7. Zamknij obudowę i sprawdź stabilność połączenia.
8. Zabezpiecz miejsce montażu przed wilgocią, drganiami i uszkodzeniami mechanicznymi.
9. Sprawdź działanie instalacji po ponownym włączeniu zasilania.

Ważne: szybkozłączka nie wymaga lutowania, ale jej element stykowy narusza izolację przewodu w miejscu wykonania połączenia. Dlatego szczególnie istotny jest prawidłowy dobór złącza i zabezpieczenie miejsca montażu.

Szybkozłączka czy lutowanie – jakie są zalety?

Podczas montażu rezystorów CANBUS można wykorzystać różne sposoby wykonywania połączeń elektrycznych.

Szybkozłączka montażowa jest wygodnym rozwiązaniem, ponieważ pozwala skrócić czas instalacji i nie wymaga używania lutownicy.

Najważniejsze korzyści

• Szybszy montaż – nie wymaga przygotowywania połączenia lutowanego.
• Brak konieczności używania lutownicy – wygodne rozwiązanie podczas prac przy samochodzie.
• Możliwość wykonania odgałęzienia przewodu bez rozcinania fabrycznej wiązki na dwie części.
• Wygodne podłączanie rezystorów CANBUS – szczególnie w łatwo dostępnych miejscach instalacji.
• Prosta konstrukcja – ułatwia wykonywanie połączeń montażowych.

W instalacjach narażonych na wilgoć, silne drgania lub duże obciążenia elektryczne należy dobrać sposób połączenia zapewniający odpowiednią trwałość i szczelność. Nie każda szybkozłączka jest odpowiednia do każdego miejsca montażu.

Jak prawidłowo dobrać szybkozłączkę do przewodów samochodowych?

Przed zastosowaniem szybkozłączki do rezystora LED CANBUS należy sprawdzić parametry przewodów oraz warunki pracy instalacji.

Najważniejsze kwestie to:

• Przekrój przewodu – złączka musi być odpowiednia do grubości łączonych przewodów.
• Rodzaj przewodu – należy uwzględnić konstrukcję żyły i izolacji.
• Prąd obciążenia – połączenie musi być przystosowane do prądu płynącego przez obwód.
• Napięcie instalacji – należy sprawdzić dopuszczalne napięcie pracy złącza.
• Warunki środowiskowe – wilgoć, zabrudzenia, temperatura i drgania mogą wpływać na trwałość połączenia.
• Miejsce montażu – połączenie powinno być zabezpieczone przed przypadkowym uszkodzeniem.

W przypadku montażu rezystorów CANBUS o dużym obciążeniu szczególnie ważna jest odpowiednia obciążalność prądowa szybkozłączki.

Bezpieczny montaż szybkozłączki i rezystora CANBUS

Podczas montażu rezystorów obciążeniowych należy pamiętać, że rezystor podczas pracy może osiągać wysoką temperaturę.

Szybkozłączka wykonana z tworzywa sztucznego nie powinna znajdować się bezpośrednio przy nagrzewającej się obudowie rezystora.

Rezystor należy zamocować do odpowiedniej metalowej powierzchni odprowadzającej ciepło, natomiast szybkozłączkę i przewody umieścić w bezpiecznej odległości od gorących elementów.

Podstawowe zasady bezpieczeństwa

• Nie wykonuj połączeń przy włączonym zasilaniu.
• Stosuj szybkozłączki odpowiednie do przekroju przewodów.
• Sprawdź obciążalność prądową złącza.
• Nie umieszczaj szybkozłączki bezpośrednio na gorącej obudowie rezystora.
• Chroń połączenia przed wilgocią i zabrudzeniami.
• Unikaj miejsc narażonych na intensywne drgania i uszkodzenia mechaniczne.
• Sprawdź stabilność połączenia po zakończeniu montażu.
• Nie pozostawiaj niezabezpieczonych połączeń elektrycznych.

OPTICON – wieloletnie doświadczenie w samochodowym oświetleniu LED

Szybkozłączka do rezystorów LED CANBUS OPTICON jest elementem oferty akcesoriów związanych z samochodowym oświetleniem LED.

Rozwiązania oferowane przez firmę OPTICON powstają z wykorzystaniem wieloletniego doświadczenia w dziedzinie oświetlenia samochodowego LED, w tym montażu żarówek LED, rezystorów obciążeniowych i akcesoriów instalacyjnych.

Szybkozłączka ułatwia wykonywanie połączeń elektrycznych podczas modernizacji oświetlenia pojazdu oraz montażu dodatkowych rezystorów CANBUS.

Dane techniczne szybkozłączki do rezystora LED CANBUS

• Marka: OPTICON.
• Rodzaj produktu: szybkozłączka montażowa do przewodów elektrycznych.
• Przeznaczenie: podłączanie rezystorów LED CANBUS i akcesoriów elektrycznych.
• Zastosowanie: samochodowe instalacje elektryczne 12V i 24V, po sprawdzeniu parametrów złącza.
• Materiał obudowy: tworzywo sztuczne.
• Sposób połączenia: zaciskowy, bez lutowania.
• Funkcja: wykonanie połączenia lub odgałęzienia przewodu.
• Cięcie fabrycznego przewodu na dwie części: niewymagane.
• Zdejmowanie izolacji: typowo niewymagane przy prawidłowym zastosowaniu złącza przebijającego izolację.
• Przykładowe zastosowanie: montaż rezystorów CANBUS 6Ω, 8Ω, 10Ω, 15Ω, 25Ω, 39Ω, 50Ω i 100Ω, po sprawdzeniu zgodności elektrycznej.
• Wymagania montażowe: dobór do przekroju przewodów, prądu obciążenia i warunków środowiskowych.

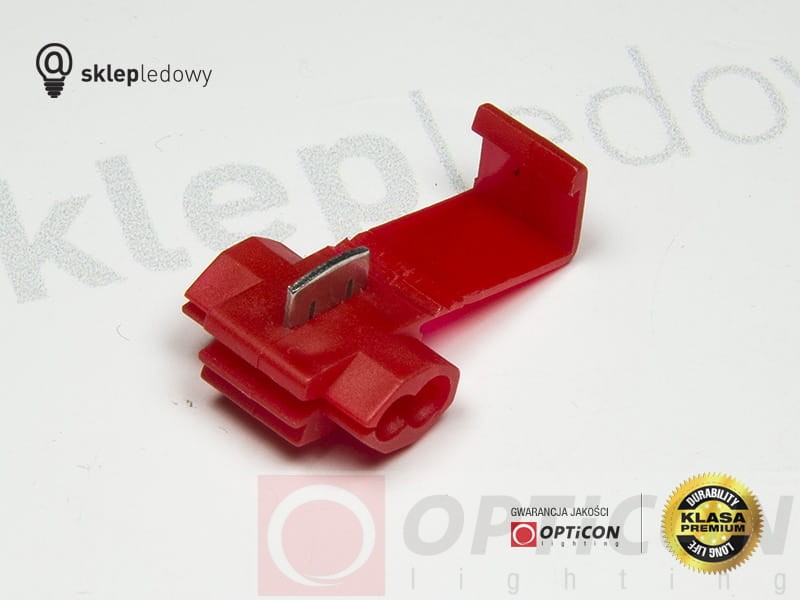

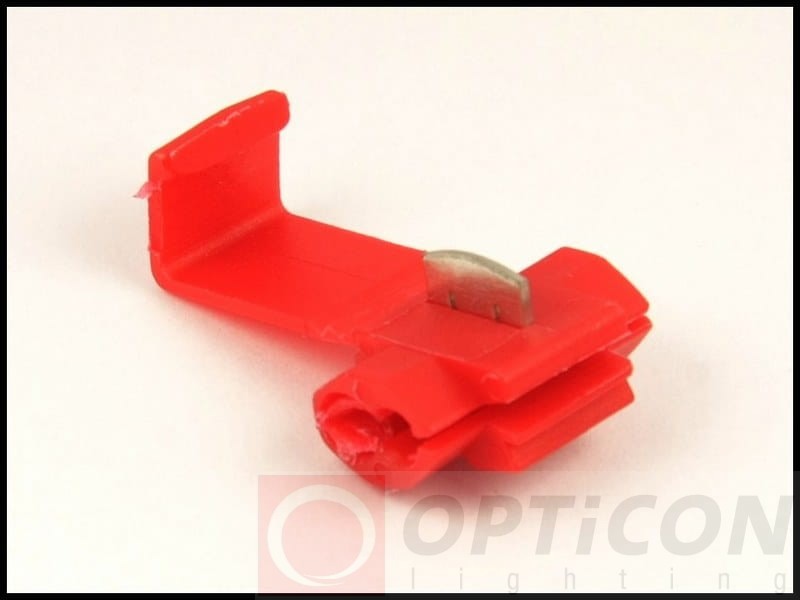

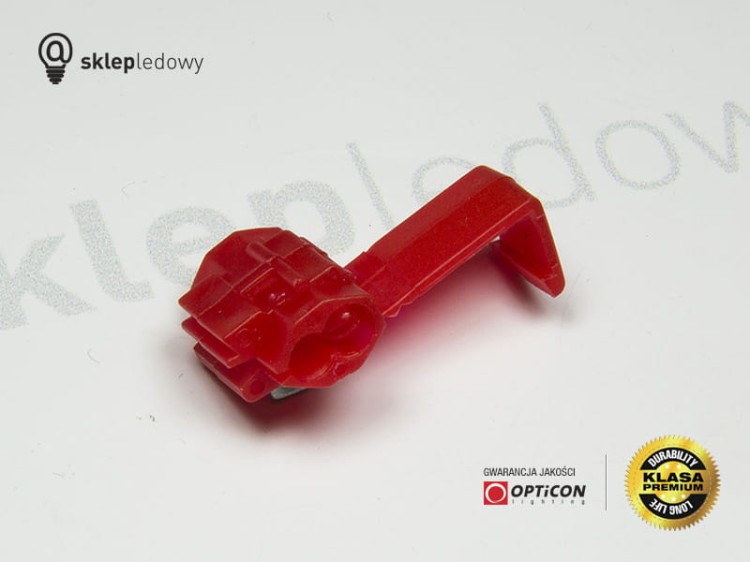

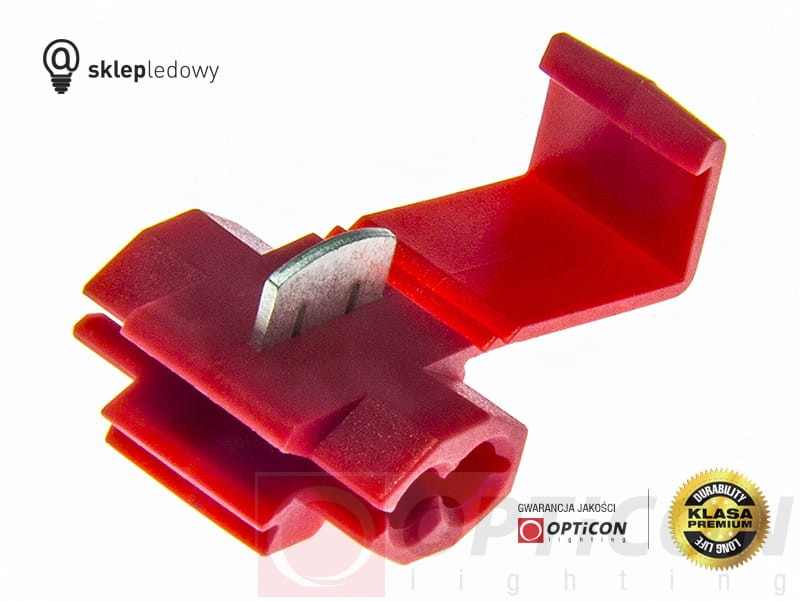

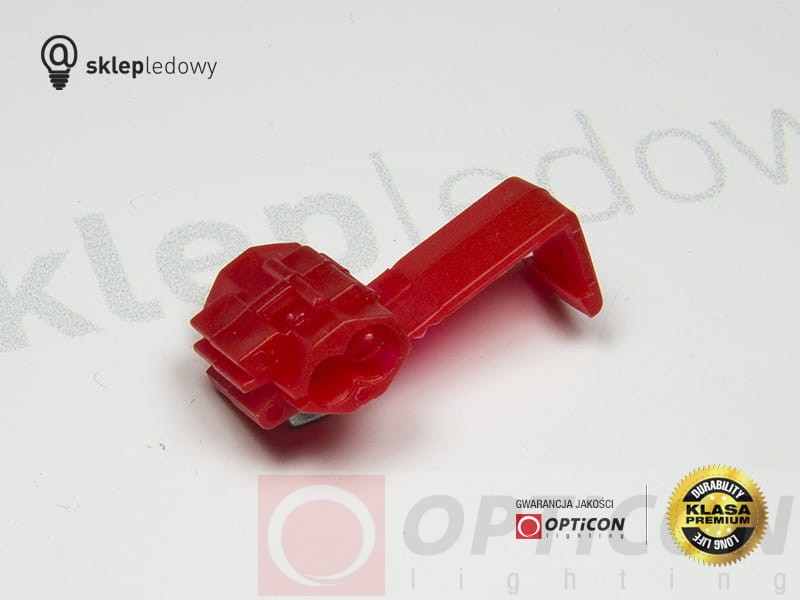

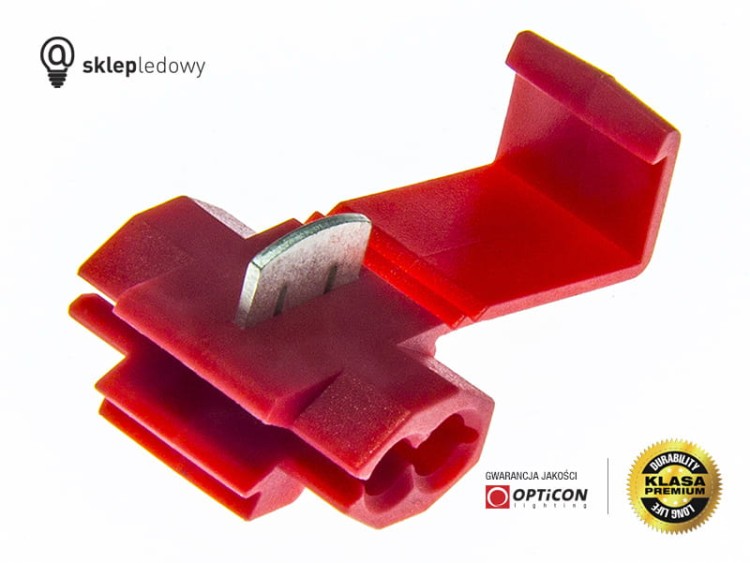

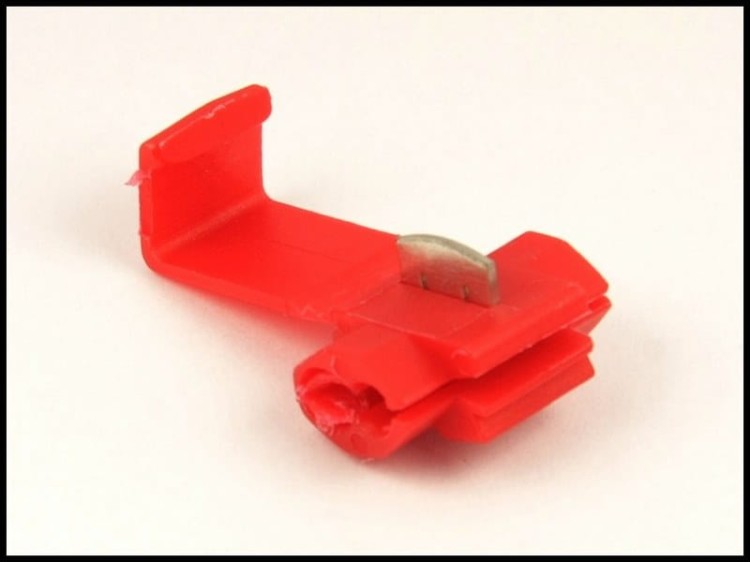

Zdjęcia szybkozłączki do rezystora CANBUS OPTICON

Najczęściej zadawane pytania – szybkozłączka do rezystora CANBUS

Czy szybkozłączka umożliwia montaż rezystora CANBUS bez lutowania?

Tak. Szybkozłączka umożliwia wykonanie odpowiedniego połączenia elektrycznego bez konieczności lutowania przewodów.

Czy szybkozłączka wymaga przecinania fabrycznych przewodów?

Nie trzeba przecinać przewodu fabrycznego na dwie części. Element stykowy szybkozłączki przebija lub nacina izolację w miejscu wykonywania połączenia.

Ile szybkozłączek potrzeba do podłączenia rezystora CANBUS?

W typowym obwodzie dwuprzewodowym do równoległego podłączenia jednego rezystora wykorzystuje się dwie szybkozłączki – po jednej do każdego przewodu rezystora.

Czy szybkozłączka usuwa błąd przepalonej żarówki?

Nie. Szybkozłączka jest elementem montażowym. Błąd wynikający ze zbyt małego obciążenia może pomóc usunąć odpowiednio dobrany rezystor CANBUS, podłączony za pomocą szybkozłączek.

Czy szybkozłączka nadaje się do instalacji 12V i 24V?

Może być stosowana w odpowiednio dobranych instalacjach samochodowych 12V i 24V, pod warunkiem zgodności parametrów złącza z napięciem, prądem i przekrojem przewodów.

Dlaczego warto wybrać szybkozłączkę do rezystora CANBUS OPTICON?

Szybkozłączka do rezystora LED CANBUS OPTICON to praktyczny element montażowy, który ułatwia podłączanie dodatkowych rezystorów obciążeniowych podczas modernizacji samochodowego oświetlenia LED.

Najważniejsze zalety produktu to montaż bez lutowania, możliwość wykonania odgałęzienia przewodu bez rozcinania fabrycznej wiązki na dwie części oraz wygodne podłączanie rezystorów CANBUS.

Produkt stanowi uzupełnienie oferty akcesoriów OPTICON, rozwijanej z wykorzystaniem wieloletniego doświadczenia firmy w samochodowym oświetleniu LED.

Wybierz szybkozłączkę OPTICON – wygodne rozwiązanie do montażu rezystorów CANBUS i wykonywania połączeń w instalacji samochodowej.
