Konektor LED SMD 8 mm Premium 2 PIN 5A 36V – szybkozłączka taśma-taśma bez lutowania

Konektor Premium do taśm LED SMD 8 mm – szybkie łączenie dwóch taśm bez lutowania

Konektor LED SMD 8 mm Premium 2 PIN 5A 36V to solidna szybkozłączka zaciskowa typu taśma-taśma, przeznaczona do bezpośredniego łączenia dwóch jednokolorowych taśm LED SMD o szerokości 8 mm i stopniu ochrony IP20. Umożliwia wykonanie estetycznego połączenia elektrycznego bez używania lutownicy, cyny i dodatkowych przewodów pomiędzy łączonymi odcinkami.

Produkt sprawdza się podczas przedłużania taśm LED, rozbudowy instalacji oświetleniowych oraz naprawy uszkodzonych odcinków oświetlenia. Dzięki mechanizmowi zaciskowemu połączenie można wykonać szybko i wygodnie, również w miejscach, w których tradycyjne lutowanie byłoby utrudnione.

Wersja Premium została wyposażona w solidne styki elektryczne oraz mocny mechanizm zaciskowy, którego zadaniem jest zapewnienie prawidłowego kontaktu pomiędzy polami przyłączeniowymi obu taśm LED.

Jedną z najważniejszych zalet tego modelu jest maksymalny prąd 5 A. W porównaniu z konektorami o dopuszczalnym obciążeniu 3 A umożliwia on pracę z większym prądem, co jest szczególnie istotne podczas wykonywania instalacji z taśmami LED o podwyższonym poborze mocy.

Konektor ma kompaktowe wymiary 22 x 13 x 7 mm i może być stosowany w odpowiednio dobranych instalacjach niskonapięciowych o maksymalnym napięciu 36 V DC.

WAŻNE: Konektor przeznaczony jest do jednokolorowych taśm LED SMD IP20 o szerokości 8 mm. Nie pasuje do taśm LED COB.

Najważniejsze zalety szybkozłączki LED SMD 8 mm Premium

• Wersja Premium – solidna konstrukcja oraz precyzyjnie wykonany mechanizm zaciskowy.
• Do taśm LED SMD – przeznaczona do kompatybilnych jednokolorowych taśm LED wykonanych w technologii SMD.
• Szerokość taśmy 8 mm – dopasowana do odpowiednich płytek PCB o szerokości 8 mm.
• Do taśm LED IP20 – przeznaczona do taśm bez dodatkowej powłoki żelowej lub silikonowej.
• Połączenie taśma-taśma – umożliwia bezpośrednie łączenie dwóch odcinków taśmy LED.
• Złącze 2 PIN – dwa styki elektryczne dla biegunów dodatniego (+) i ujemnego (-).
• Maksymalny prąd 5 A – odpowiedni do instalacji o większym obciążeniu prądowym, przy zachowaniu wymagań pozostałych elementów.
• Maksymalne napięcie 36 V DC – do kompatybilnych instalacji niskonapięciowych.
• Montaż bez lutowania – nie wymaga lutownicy, cyny ani topnika.
• Solidne styki zaciskowe – umożliwiają stabilny kontakt elektryczny z polami przyłączeniowymi taśmy.
• Estetyczne połączenie – brak dodatkowych przewodów pomiędzy dwoma odcinkami taśmy LED.
• Kompaktowe wymiary – długość 22 mm, szerokość 13 mm i wysokość 7 mm.
• Oszczędność czasu – ułatwia wykonywanie większej liczby połączeń w instalacjach LED.
• Możliwość przedłużania taśm LED – wygodne łączenie kolejnych odcinków oświetlenia.
• Praktyczne rozwiązanie serwisowe – przydatne podczas modernizacji i napraw instalacji.

Dlaczego warto wybrać konektor LED Premium 5 A zamiast standardowej szybkozłączki?

Podczas wykonywania instalacji LED duże znaczenie ma jakość połączeń elektrycznych oraz ich dopuszczalne obciążenie prądowe. Dotyczy to szczególnie taśm LED o większej mocy, w których przez punkty połączeniowe może przepływać stosunkowo wysoki prąd.

Konektor Premium LED SMD 8 mm wyróżnia się maksymalnym prądem 5 A, podczas gdy wiele standardowych złączek przeznaczonych do taśm LED posiada dopuszczalny prąd 3 A.

Większy dopuszczalny prąd – do 5 A

Wyższy parametr prądowy pozwala wykorzystać szybkozłączkę w odpowiednio dobranych instalacjach, w których obciążenie przekracza możliwości konektorów o niższym prądzie znamionowym.

Solidny mechanizm zaciskowy

Konstrukcja Premium została wyposażona w mocny mechanizm dociskowy, którego zadaniem jest utrzymanie odpowiedniego kontaktu pomiędzy metalowymi polami przyłączeniowymi obu taśm LED.

Stabilne połączenie elektryczne

Prawidłowo wykonane połączenie ogranicza ryzyko przypadkowej utraty kontaktu elektrycznego i pomaga zachować stabilną pracę oświetlenia.

Brak konieczności lutowania

Montaż konektora nie wymaga stosowania wysokiej temperatury, dzięki czemu eliminuje ryzyko przegrzania pól przyłączeniowych podczas lutowania.

Estetyczne przedłużanie taśm LED

Złączka umożliwia bezpośrednie połączenie dwóch odcinków taśmy LED bez dodatkowego przewodu pomiędzy nimi.

Wygodna modernizacja instalacji

Konektor może być stosowany zarówno podczas wykonywania nowych instalacji, jak i podczas rozbudowy lub naprawy istniejącego oświetlenia LED.

Do jakich taśm LED pasuje szybkozłączka Premium 8 mm 2 PIN?

Oferowany konektor jest przeznaczony do jednokolorowych taśm LED SMD IP20 o szerokości 8 mm, posiadających dwa odpowiednio rozmieszczone pola kontaktowe.

Może współpracować z kompatybilnymi modelami, takimi jak:

• Taśmy LED SMD2835 8 mm IP20 – jednokolorowe modele z dwoma polami przyłączeniowymi.
• Taśmy LED SMD3528 8 mm IP20 – modele o odpowiedniej szerokości i konstrukcji płytki PCB.
• Taśmy LED SMD 12 V DC – kompatybilne jednokolorowe modele o szerokości 8 mm.
• Taśmy LED SMD 24 V DC – kompatybilne jednokolorowe modele o szerokości 8 mm.
• Taśmy LED SMD o podwyższonej mocy – pod warunkiem zgodności wymiarów i parametrów elektrycznych.
• Taśmy LED SMD białe ciepłe – na przykład 2700 K i 3000 K.
• Taśmy LED SMD białe neutralne – na przykład 4000 K.
• Taśmy LED SMD białe zimne – na przykład 6000 K i 6500 K.
• Jednokolorowe taśmy LED SMD czerwone, zielone i niebieskie – pod warunkiem zgodności konstrukcji i parametrów.

Uwaga: Przed zakupem należy sprawdzić szerokość płytki PCB, rozmieszczenie pól kontaktowych, grubość taśmy oraz konstrukcję miejsca cięcia. Sama szerokość 8 mm nie gwarantuje zgodności ze wszystkimi modelami taśm LED.

Ważne – konektor nie pasuje do taśm LED COB

Oferowana szybkozłączka Premium 8 mm 2 PIN jest przeznaczona do taśm LED SMD i nie jest kompatybilna z taśmami LED COB.

Taśmy LED SMD i COB różnią się budową powierzchni świecącej oraz konstrukcją pól przyłączeniowych.

W technologii SMD diody LED są montowane jako oddzielne elementy na płytce PCB. Natomiast taśmy LED COB posiadają wiele struktur LED umieszczonych bezpośrednio na podłożu i pokrytych wspólną warstwą luminoforu.

Ze względu na różnice konstrukcyjne taśmy COB wymagają odpowiednio dobranych konektorów przeznaczonych do tej technologii.

Nie należy stosować tego konektora do taśm LED COB, nawet jeśli ich szerokość wynosi 8 mm.

Do łączenia taśm COB należy wybrać dedykowaną szybkozłączkę taśma-taśma zgodną z konkretnym modelem taśmy.

Konektor do taśm LED IP20 – bez powłoki żelowej

Szybkozłączka LED Premium 8 mm została przeznaczona do jednokolorowych taśm LED SMD o stopniu ochrony IP20, czyli bez dodatkowej warstwy żelu lub silikonu pokrywającej pola przyłączeniowe.

W takich taśmach metalowe pola kontaktowe są dostępne dla styków konektora, co umożliwia wykonanie połączenia zaciskowego.

W przypadku taśm hermetycznych IP65, pokrytych żelem lub silikonem, standardowy mechanizm zaciskowy może nie zapewnić prawidłowego kontaktu elektrycznego ze względu na zwiększoną grubość taśmy oraz osłonięte pola przyłączeniowe.

Do hermetycznych taśm LED IP65 należy stosować dedykowane konektory przystosowane do taśm z powłoką ochronną.

Bezlutowe łączenie taśm LED – jak działa konektor taśma-taśma?

Konektor taśma-taśma umożliwia bezpośrednie połączenie dwóch odcinków jednokolorowej taśmy LED SMD bez stosowania przewodów pomiędzy nimi.

Wewnątrz obudowy znajdują się metalowe styki, które po zamknięciu mechanizmu zaciskowego dociskane są do pól kontaktowych obu taśm.

Połączenie zachowuje ciągłość biegunów dodatniego (+) i ujemnego (-), umożliwiając doprowadzenie zasilania do kolejnego odcinka taśmy LED.

Przykładowy schemat połączenia

Zasilacz LED 12 V lub 24 V → pierwszy odcinek taśmy LED SMD 8 mm → konektor Premium taśma-taśma 2 PIN → drugi odcinek taśmy LED SMD 8 mm

Ważne: Konektor nie jest zasilaczem ani sterownikiem. Jego zadaniem jest zapewnienie połączenia elektrycznego pomiędzy dwoma odcinkami taśmy LED.

Maksymalny prąd 5 A – jaką moc taśmy LED można połączyć?

Oferowany konektor posiada maksymalny prąd 5 A oraz maksymalne napięcie 36 V DC.

Podczas projektowania instalacji należy uwzględnić prąd przepływający przez szybkozłączkę oraz dopuszczalne obciążenie ścieżek przewodzących taśmy LED.

Przykładowa moc przy napięciu 12 V DC

Przy napięciu 12 V DC i prądzie 5 A:

12 V x 5 A = 60 W

Przykładowa moc przy napięciu 24 V DC

Przy napięciu 24 V DC i prądzie 5 A:

24 V x 5 A = 120 W

Podane wartości wynikają z obliczenia mocy elektrycznej według wzoru P = U x I.

Nie oznacza to jednak, że dowolna taśma LED o takiej mocy może być zasilana przez jeden punkt połączeniowy.

Należy uwzględnić również:

• Dopuszczalny prąd ścieżek przewodzących taśmy LED.
• Długość całej instalacji.
• Spadki napięcia na ścieżkach taśmy.
• Moc i napięcie zastosowanego zasilacza.
• Warunki chłodzenia taśmy LED.
• Zalecenia producenta dotyczące maksymalnej długości zasilanego odcinka.

Nie należy przekraczać maksymalnego prądu 5 A ani napięcia 36 V DC.

Dlaczego jakość połączenia elektrycznego jest ważna?

W instalacjach LED prawidłowo wykonane połączenia mają duże znaczenie dla stabilnej pracy oświetlenia.

Nieprawidłowy kontakt elektryczny może powodować zwiększoną rezystancję połączenia, miejscowe nagrzewanie się złącza, spadki napięcia lub okresowe zaniki zasilania.

Konektor Premium posiada solidny mechanizm zaciskowy, którego zadaniem jest utrzymanie odpowiedniego kontaktu pomiędzy metalowymi polami przyłączeniowymi obu taśm LED.

Aby uzyskać prawidłowe połączenie, należy odpowiednio przygotować końcówki taśm, prawidłowo wsunąć je do konektora i dokładnie zamknąć zatrzaski.

Ważne: Nawet konektor o maksymalnym prądzie 5 A wymaga prawidłowego montażu. Wyższy parametr prądowy nie eliminuje spadków napięcia występujących w długich instalacjach LED.

Zastosowanie konektora LED SMD Premium 8 mm

Przedłużanie taśm LED

Szybkozłączka umożliwia bezpośrednie połączenie dwóch odcinków jednokolorowej taśmy LED SMD, co ułatwia wykonywanie dłuższych instalacji oświetleniowych.

Naprawa uszkodzonych odcinków taśmy LED

Po usunięciu uszkodzonego fragmentu można wykorzystać konektor do połączenia dwóch sprawnych odcinków taśmy LED, jeśli pozwalają na to miejsca cięcia i rozmieszczenie pól kontaktowych.

Oświetlenie mebli kuchennych

Produkt sprawdza się podczas montażu taśm LED pod szafkami kuchennymi, w zabudowach meblowych oraz przy podświetleniu blatów roboczych.

Podświetlenie szaf i garderób

Konektor może być wykorzystywany do łączenia taśm LED montowanych w szafach, garderobach i półkach.

Oświetlenie sufitów podwieszanych

Umożliwia wygodne przedłużanie taśm LED wykorzystywanych w instalacjach sufitowych i dekoracyjnych.

Oświetlenie schodów i korytarzy

Może służyć do łączenia odcinków taśm LED stosowanych w podświetleniu stopni, podstopnic i ciągów komunikacyjnych.

Oświetlenie witryn sklepowych

Sprawdza się podczas wykonywania połączeń w instalacjach ekspozycyjnych, gablotach i regałach sklepowych.

Profesjonalne instalacje LED

Wyższy dopuszczalny prąd 5 A sprawia, że konektor może być wykorzystywany również w odpowiednio zaprojektowanych instalacjach z taśmami LED o większym poborze prądu.

Kompaktowe wymiary konektora Premium – 22 x 13 x 7 mm

Oferowana szybkozłączka posiada następujące wymiary zewnętrzne:

• Długość: 22 mm.
• Szerokość: 13 mm.
• Wysokość: 7 mm.

Kompaktowa konstrukcja umożliwia montaż w wielu zabudowach meblowych oraz odpowiednio dobranych profilach aluminiowych LED.

Ważne: Przed montażem w profilu aluminiowym należy sprawdzić jego szerokość wewnętrzną, dostępną wysokość oraz możliwość prawidłowego założenia klosza.

Nie każdy profil przeznaczony do taśmy LED 8 mm pomieści konektor o szerokości 13 mm i wysokości 7 mm.

Instrukcja montażu – jak połączyć dwie taśmy LED SMD 8 mm?

Montaż konektora Premium jest prosty i nie wymaga lutowania.

1. Odłącz zasilanie instalacji LED. Przed rozpoczęciem montażu upewnij się, że instalacja nie znajduje się pod napięciem.
2. Sprawdź kompatybilność taśm. Upewnij się, że obie taśmy są jednokolorowymi taśmami LED SMD IP20 o szerokości 8 mm.
3. Przygotuj końcówki taśm. Odetnij je wyłącznie w miejscach oznaczonych przez producenta jako punkty cięcia.
4. Sprawdź pola kontaktowe. Powinny być czyste, nieuszkodzone i dostępne dla metalowych styków konektora.
5. Otwórz oba zatrzaski konektora. Zrób to ostrożnie, aby nie uszkodzić mechanizmu.
6. Wsuń pierwszy odcinek taśmy LED. Ustaw pola kontaktowe w odpowiednim położeniu względem metalowych styków.
7. Wsuń drugi odcinek taśmy LED. Zachowaj prawidłową biegunowość (+ i -).
8. Zamknij zatrzaski. Upewnij się, że obie taśmy zostały prawidłowo zamocowane.
9. Sprawdź połączenie. Skontroluj położenie taśm i prawidłowe zamknięcie mechanizmu.
10. Włącz zasilanie. Sprawdź, czy oba odcinki taśmy LED świecą prawidłowo.

Wskazówka: Jeśli drugi odcinek taśmy LED nie świeci, odłącz zasilanie i sprawdź biegunowość, położenie pól kontaktowych oraz prawidłowe zamknięcie zatrzasków.

Dane techniczne – konektor LED SMD 8 mm Premium 2 PIN 5A 36V

Najczęściej zadawane pytania – FAQ

Czy konektor Premium pasuje do taśm LED SMD 8 mm?

Tak. Produkt przeznaczony jest do kompatybilnych jednokolorowych taśm LED SMD IP20 o szerokości 8 mm i dwóch polach kontaktowych.

Czy konektor pasuje do taśm LED COB?

Nie. Oferowana szybkozłączka Premium nie pasuje do taśm LED COB. Do takich taśm należy zastosować dedykowany konektor.

Czy szybkozłączka pasuje do hermetycznych taśm LED IP65?

Nie jest przeznaczona do taśm pokrytych warstwą żelu lub silikonu. Do takich taśm należy wybrać dedykowaną szybkozłączkę do taśm LED IP65.

Czy konektor łączy dwie taśmy LED?

Tak. Jest to szybkozłączka typu taśma-taśma, przeznaczona do bezpośredniego połączenia dwóch odcinków taśmy LED SMD.

Czy do montażu potrzebna jest lutownica?

Nie. Połączenie wykonuje się mechanicznie za pomocą metalowych styków i zatrzasków.

Czy konektor nadaje się do taśm LED o większej mocy?

Tak, pod warunkiem że prąd przepływający przez konektor nie przekracza 5 A, a pozostałe elementy instalacji zostały odpowiednio dobrane.

Jaki jest maksymalny prąd konektora?

Maksymalny prąd wynosi 5 A.

Jakie jest maksymalne napięcie konektora?

Maksymalne napięcie wynosi 36 V DC.

Czy szybkozłączka pasuje do taśm LED 12 V?

Tak. Może współpracować z kompatybilnymi jednokolorowymi taśmami LED SMD 12 V DC.

Czy szybkozłączka pasuje do taśm LED 24 V?

Tak. Może być stosowana z odpowiednio dobranymi jednokolorowymi taśmami LED SMD 24 V DC.

Czy konektor pasuje do taśm LED SMD2835?

Tak, do kompatybilnych jednokolorowych taśm SMD2835 IP20 o szerokości 8 mm i odpowiednio rozmieszczonych polach kontaktowych.

Czy szybkozłączka pasuje do taśm RGB?

Nie. Standardowe taśmy RGB wymagają czterech połączeń, a oferowany konektor posiada dwa styki.

Czy konektor pasuje do taśm LED CCT?

Nie do typowych taśm CCT wymagających trzech połączeń. Produkt przeznaczony jest do jednokolorowych taśm LED SMD 2 PIN.

Czy konektor zmieści się w profilu aluminiowym?

Może zmieścić się w odpowiednio dobranym profilu. Przed montażem należy sprawdzić wymiary wewnętrzne, ponieważ konektor ma 13 mm szerokości i 7 mm wysokości.

Jakie są wymiary szybkozłączki Premium?

Wymiary wynoszą 22 x 13 x 7 mm.

Czym różni się konektor 5 A od konektora 3 A?

Podstawową różnicą jest maksymalny dopuszczalny prąd. Konektor 5 A może pracować z większym obciążeniem prądowym niż złączka o maksymalnym prądzie 3 A, przy zachowaniu odpowiednich warunków montażu.

Czy można wykorzystać konektor do naprawy taśmy LED?

Tak. Po usunięciu uszkodzonego fragmentu można wykorzystać konektor do połączenia dwóch sprawnych odcinków taśmy LED SMD, jeżeli pozwalają na to miejsca cięcia i rozmieszczenie pól kontaktowych.

Czy można przedłużyć taśmę LED bez lutowania?

Tak. Konektor umożliwia bezpośrednie połączenie dwóch kompatybilnych odcinków taśmy LED SMD 8 mm bez używania lutownicy.

Ile sztuk znajduje się w zestawie?

Oferta obejmuje 1 sztukę konektora LED Premium 8 mm taśma-taśma 2 PIN 5 A.

Taśmy LED, zasilacz i pozostałe elementy instalacji nie stanowią części zestawu.

Dlaczego warto wybrać szybkozłączkę LED Premium 8 mm 5 A?

Konektor LED SMD 8 mm Premium 2 PIN 5 A to wygodne rozwiązanie do wykonywania bezlutowych połączeń pomiędzy dwoma odcinkami jednokolorowej taśmy LED.

Najważniejsze atuty produktu to maksymalny prąd 5 A, solidny mechanizm zaciskowy, wymiary 22 x 13 x 7 mm oraz kompatybilność z odpowiednio dobranymi taśmami LED SMD IP20 o szerokości 8 mm.

Produkt sprawdza się podczas przedłużania taśm LED, rozbudowy istniejących instalacji, napraw oświetlenia oraz wykonywania nowych systemów oświetleniowych w domach, biurach i lokalach usługowych.

Wybierz konektor Premium taśma-taśma LED SMD 8 mm 2 PIN 5 A, jeśli potrzebujesz solidnej i estetycznej szybkozłączki do bezpośredniego łączenia dwóch taśm LED bez lutowania.

Przypomnienie: produkt przeznaczony jest do jednokolorowych taśm LED SMD IP20. Nie pasuje do taśm LED COB.

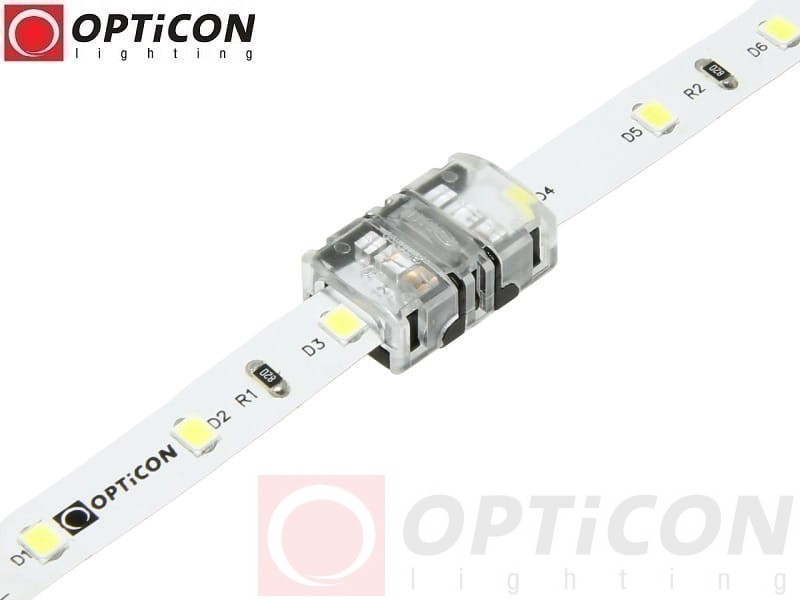

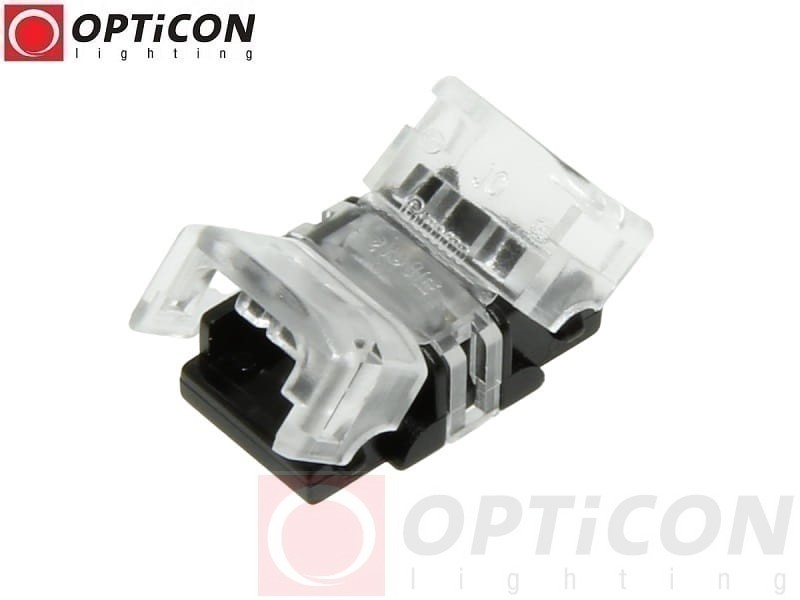

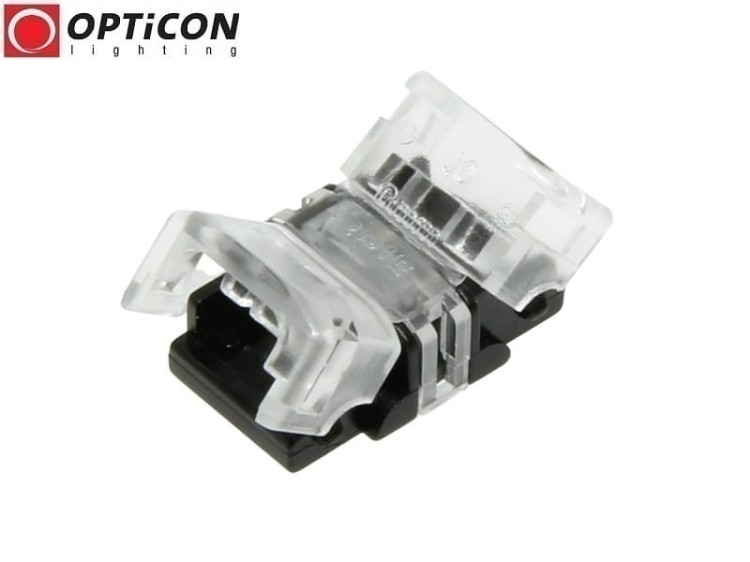

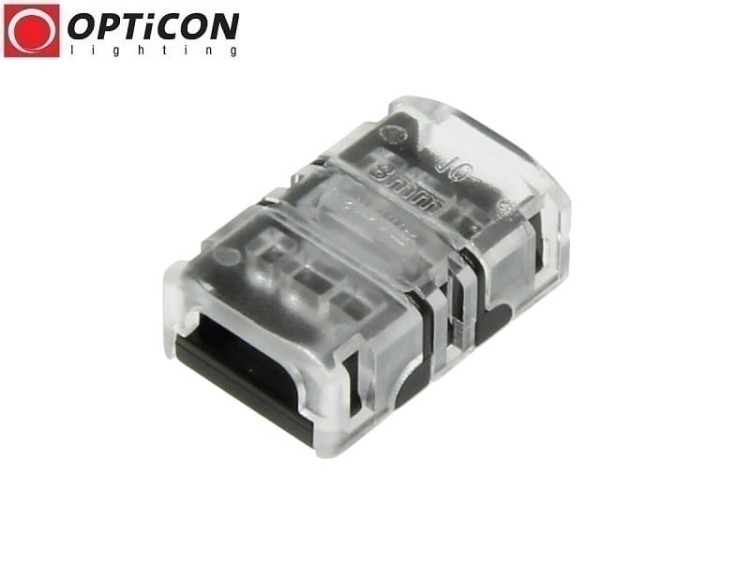

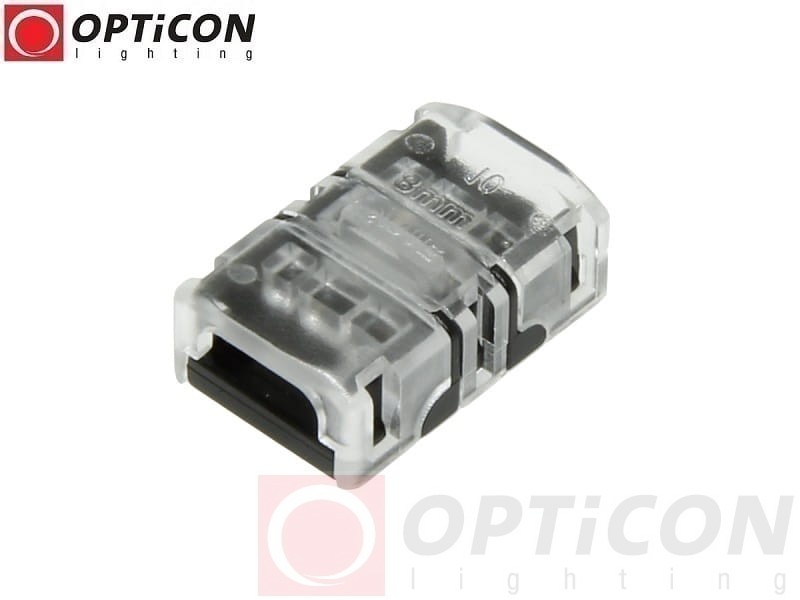

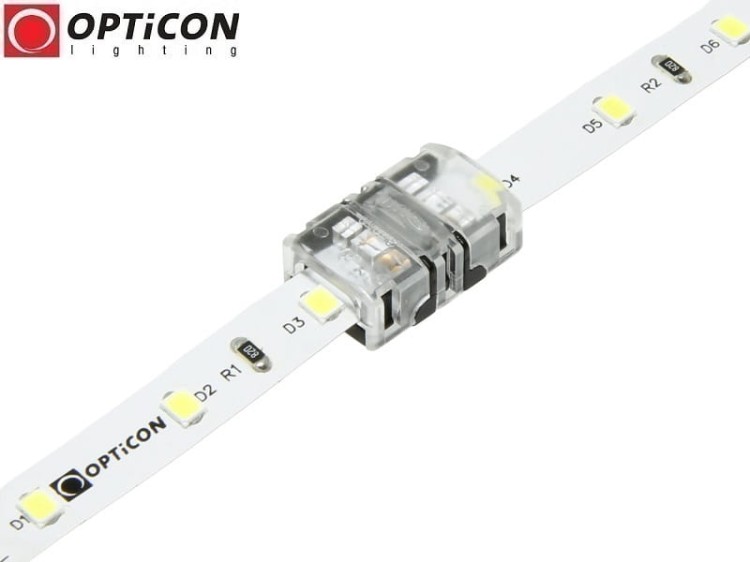

Zdjęcia produktu – konektor LED SMD 8 mm Premium taśma-taśma
