Konektor szybkozłączka do taśm LED SMD 8 mm 2 PIN – złączka zaciskowa taśma-taśma bez lutowania

Szybkozłączka do taśm LED SMD 8 mm – połączenie dwóch taśm bez lutowania

Konektor szybkozłączka zaciskowa do taśm LED SMD 8 mm 2 PIN to praktyczne rozwiązanie umożliwiające szybkie i wygodne łączenie dwóch jednokolorowych taśm LED SMD bez lutowania. Złączka typu taśma-taśma pozwala bezpośrednio połączyć dwa odcinki taśmy LED, zapewniając kontakt elektryczny pomiędzy odpowiednimi polami przyłączeniowymi.

Produkt został zaprojektowany z myślą o jednokolorowych taśmach LED SMD o szerokości 8 mm, posiadających dwa pola kontaktowe oznaczone jako dodatnie (+) i ujemne (-). Mechanizm zaciskowy umożliwia wykonanie połączenia bez konieczności stosowania lutownicy, cyny czy dodatkowych przewodów.

Dzięki kompaktowym wymiarom 15 x 12 x 5 mm konektor zajmuje niewiele miejsca i może być stosowany również w wielu profilach aluminiowych LED, o ile ich wymiary wewnętrzne umożliwiają prawidłowe umieszczenie złączki.

Maksymalny prąd złączki wynosi 3 A, a maksymalne napięcie 36V DC. Produkt może być wykorzystywany w odpowiednio dobranych instalacjach oświetlenia LED 12V i 24V.

WAŻNE: Szybkozłączka przeznaczona jest do taśm LED SMD. Nie pasuje do taśm LED COB.

Najważniejsze zalety konektora LED SMD 8 mm 2 PIN

• Do taśm LED SMD – przeznaczony do jednokolorowych taśm wykonanych w technologii SMD.
• Szerokość taśmy 8 mm – dopasowany do kompatybilnych taśm LED o szerokości płytki PCB 8 mm.
• Typ złącza 2 PIN – dwa styki elektryczne do połączenia biegunów dodatniego i ujemnego.
• Połączenie taśma-taśma – bezpośrednie łączenie dwóch odcinków taśmy LED.
• Montaż bez lutowania – nie wymaga lutownicy ani cyny.
• Mechanizm zaciskowy – szybkie mocowanie taśm i kontakt z polami przyłączeniowymi.
• Kompaktowe wymiary – długość 15 mm, szerokość 12 mm, wysokość 5 mm.
• Maksymalny prąd 3 A – do instalacji o odpowiednio dobranym obciążeniu.
• Maksymalne napięcie 36V DC – do kompatybilnych instalacji niskonapięciowych.
• Estetyczny montaż – brak dodatkowych przewodów pomiędzy łączonymi odcinkami.
• Łatwa rozbudowa instalacji – wygodne przedłużanie taśm LED SMD.
• Możliwość naprawy instalacji – łączenie sprawnych fragmentów taśmy po usunięciu uszkodzonego odcinka.

Do jakich taśm LED pasuje szybkozłączka 8 mm?

Konektor LED 8 mm 2 PIN przeznaczony jest do jednokolorowych taśm LED SMD o szerokości 8 mm, wyposażonych w dwa odpowiednio rozmieszczone pola kontaktowe.

Może współpracować z wybranymi modelami taśm LED, takimi jak:

• Taśmy LED SMD2835 8 mm – jednokolorowe modele z dwoma polami przyłączeniowymi.
• Taśmy LED SMD3528 8 mm – kompatybilne taśmy jednokolorowe.
• Taśmy LED SMD5050 8 mm – jednokolorowe modele o odpowiednich wymiarach i układzie pól kontaktowych.
• Taśmy LED SMD 12V DC – o szerokości 8 mm i dwóch polach przyłączeniowych.
• Taśmy LED SMD 24V DC – kompatybilne taśmy o szerokości 8 mm.
• Taśmy LED SMD białe ciepłe – 2700K, 3000K i inne dostępne temperatury barwowe.
• Taśmy LED SMD białe neutralne – na przykład 4000K.
• Taśmy LED SMD białe zimne – na przykład 6000K i 6500K.
• Jednokolorowe taśmy LED SMD czerwone, zielone i niebieskie – pod warunkiem zgodności parametrów mechanicznych i elektrycznych.

Uwaga: Przed zakupem należy sprawdzić szerokość płytki PCB, liczbę i rozmieszczenie pól kontaktowych oraz grubość taśmy LED. Sama szerokość 8 mm nie gwarantuje zgodności ze wszystkimi modelami.

Ważne – szybkozłączka nie pasuje do taśm LED COB

Oferowany konektor jest przeznaczony do taśm LED SMD i nie jest kompatybilny z taśmami LED COB.

Taśmy LED SMD i COB różnią się konstrukcją, rozmieszczeniem elementów oraz sposobem wykonania powierzchni świecącej.

W przypadku taśm COB warstwa luminoforu oraz konstrukcja pól przyłączeniowych mogą wymagać zastosowania specjalnych złączek zaprojektowanych do tego rodzaju taśm.

Dlatego do łączenia taśm LED COB należy wybrać dedykowany konektor do taśm COB, zgodny z szerokością i konstrukcją konkretnej taśmy.

Nie należy stosować tego konektora do taśm LED COB, nawet jeśli mają szerokość 8 mm.

Czym różni się szybkozłączka do taśm LED SMD od złączki COB?

Podstawową różnicą jest przeznaczenie konstrukcyjne złączki i sposób kontaktu z polami przyłączeniowymi taśmy LED.

Wybierając szybkozłączkę, należy kierować się nie tylko szerokością taśmy LED, ale również jej technologią wykonania i liczbą pól kontaktowych.

Bezlutowe łączenie taśm LED SMD – szybko i wygodnie

Tradycyjne łączenie taśm LED wymaga przygotowania pól kontaktowych, lutownicy oraz odpowiednich umiejętności.

Szybkozłączka zaciskowa LED SMD 8 mm umożliwia wykonanie połączenia bez lutowania, co jest szczególnie przydatne podczas montażu instalacji w meblach, profilach aluminiowych i trudno dostępnych miejscach.

Oszczędność czasu

Mechanizm zaciskowy pozwala połączyć dwa odcinki taśmy LED w krótkim czasie, bez konieczności przygotowywania stanowiska do lutowania.

Brak ryzyka przegrzania pól lutowniczych

Podczas montażu nie stosuje się wysokiej temperatury, dzięki czemu nie występuje ryzyko uszkodzenia taśmy spowodowane nieprawidłowym lutowaniem.

Łatwe przedłużanie taśm LED

Konektor umożliwia bezpośrednie połączenie dwóch odcinków taśmy LED SMD, co ułatwia wykonywanie dłuższych instalacji oświetleniowych.

Estetyczny montaż

Brak dodatkowych przewodów pomiędzy łączonymi odcinkami pozwala zachować uporządkowany wygląd instalacji.

Wygodna naprawa oświetlenia

Po usunięciu uszkodzonego fragmentu taśmy LED można wykorzystać szybkozłączkę do połączenia dwóch sprawnych odcinków, jeśli pozwalają na to miejsca cięcia i rozmieszczenie pól kontaktowych.

Miniaturowa złączka LED 8 mm – montaż w profilach aluminiowych

Dzięki niewielkim wymiarom 15 x 12 x 5 mm szybkozłączka może być wykorzystywana w wielu instalacjach opartych na profilach aluminiowych LED.

Produkt sprawdza się podczas montażu oświetlenia w:

• Profilach LED wpuszczanych.
• Profilach LED nawierzchniowych.
• Profilach LED meblowych.
• Profilach LED przeznaczonych do oświetlenia dekoracyjnego.
• Odpowiednio dobranych profilach do podświetlenia schodów i półek.

Ważne: Szerokość zewnętrzna konektora wynosi 12 mm. Przed montażem należy sprawdzić szerokość wewnętrzną profilu, dostępną wysokość oraz możliwość prawidłowego założenia klosza.

Nie każda konstrukcja profilu przeznaczonego do taśmy LED 8 mm pomieści złączkę o szerokości 12 mm.

Maksymalny prąd 3 A – jak dobrać moc taśmy LED?

Oferowany konektor posiada maksymalny dopuszczalny prąd 3 A oraz maksymalne napięcie 36V DC.

Podczas doboru taśmy LED należy uwzględnić całkowity pobór prądu odcinka zasilanego przez szybkozłączkę.

Przykładowa moc dla instalacji 12V DC

Przy napięciu 12V DC i prądzie 3 A:

12V x 3 A = 36 W

Przykładowa moc dla instalacji 24V DC

Przy napięciu 24V DC i prądzie 3 A:

24V x 3 A = 72 W

Podane wartości są teoretycznym wynikiem obliczenia mocy elektrycznej. Nie oznaczają automatycznie możliwości zasilania dowolnej taśmy LED o takiej mocy.

Należy uwzględnić również dopuszczalne obciążenie ścieżek taśmy LED, długość instalacji, spadki napięcia oraz warunki chłodzenia.

Nie należy przekraczać parametrów znamionowych złączki: 3 A i 36V DC.

Zastosowanie szybkozłączki do taśm LED SMD 8 mm

Oświetlenie mebli kuchennych

Szybkozłączka umożliwia łączenie odcinków taśm LED SMD zamontowanych pod szafkami kuchennymi, w zabudowach meblowych oraz przy blatach roboczych.

Podświetlenie szaf i garderób

Konektor może służyć do przedłużania jednokolorowych taśm LED SMD stosowanych do oświetlania wnętrz szaf, garderób i półek.

Oświetlenie sufitów podwieszanych

Produkt sprawdza się podczas wykonywania połączeń pomiędzy odcinkami taśm LED SMD w instalacjach sufitowych.

Oświetlenie schodów i korytarzy

Może być wykorzystywany do łączenia kompatybilnych taśm LED SMD stosowanych do podświetlania stopni, podstopnic oraz ciągów komunikacyjnych.

Oświetlenie witryn sklepowych

Ułatwia montaż taśm LED SMD w ekspozycjach sklepowych, gablotach i witrynach.

Podświetlenie półek i regałów

Może służyć do wykonywania połączeń w dekoracyjnym oświetleniu mebli, półek oraz regałów.

Instalacje LED w profilach aluminiowych

Kompaktowa konstrukcja umożliwia zastosowanie konektora w odpowiednio dobranych profilach LED.

Naprawa i rozbudowa instalacji LED

Szybkozłączka pozwala na łączenie sprawnych odcinków taśm LED SMD podczas modernizacji lub naprawy oświetlenia.

Jak zamontować szybkozłączkę LED SMD 8 mm? Instrukcja krok po kroku

Montaż konektora nie wymaga lutowania ani specjalistycznych narzędzi.

1. Odłącz zasilanie. Przed rozpoczęciem montażu upewnij się, że instalacja LED nie jest pod napięciem.
2. Sprawdź rodzaj taśmy. Upewnij się, że jest to jednokolorowa taśma LED SMD o szerokości 8 mm i dwóch polach kontaktowych.
3. Przygotuj końcówki taśm. Odetnij taśmy wyłącznie w miejscach oznaczonych przez producenta jako punkty cięcia.
4. Sprawdź pola kontaktowe. Powinny być czyste, nieuszkodzone i odsłonięte.
5. Otwórz zaciski konektora. Zrób to ostrożnie, aby nie uszkodzić mechanizmu.
6. Wsuń pierwszy odcinek taśmy. Umieść pola kontaktowe w odpowiednim położeniu względem metalowych styków.
7. Wsuń drugi odcinek taśmy. Zachowaj prawidłową biegunowość (+ i -).
8. Zamknij zatrzaski. Upewnij się, że oba odcinki taśmy zostały prawidłowo zamocowane.
9. Sprawdź połączenie. Skontroluj położenie taśm oraz zamknięcie zacisków.
10. Włącz zasilanie. Sprawdź, czy oba odcinki taśmy LED świecą prawidłowo.

Wskazówka: Jeśli drugi odcinek taśmy LED nie świeci, odłącz zasilanie i sprawdź biegunowość, ustawienie pól kontaktowych oraz prawidłowe zamknięcie zatrzasków.

Czy konektor pasuje do hermetycznych taśm LED SMD?

Oferowana szybkozłączka jest przeznaczona do taśm LED SMD, których płytkę PCB i pola kontaktowe można prawidłowo umieścić w mechanizmie zaciskowym.

W przypadku taśm hermetycznych pokrytych silikonem lub inną warstwą ochronną montaż może być utrudniony albo niemożliwy ze względu na zwiększoną grubość taśmy i osłonięte pola kontaktowe.

Jeżeli producent taśmy dopuszcza przygotowanie końcówki poprzez usunięcie fragmentu osłony, należy wykonać to zgodnie z jego zaleceniami.

Uwaga: Sam konektor nie zapewnia szczelności połączenia. W instalacjach narażonych na wilgoć należy zastosować odpowiednią ochronę połączenia.

Szybkozłączka LED SMD 8 mm a złączki narożne L i T

Podczas wykonywania bardziej rozbudowanych instalacji oświetleniowych konektor taśma-taśma może być wykorzystywany razem z odpowiednio dobranymi akcesoriami montażowymi, takimi jak:

• Złączki narożne typu L – do wykonywania połączeń pod kątem.
• Złączki typu T – do tworzenia rozgałęzień instalacji.
• Przewody do taśm LED – do wykonywania połączeń pomiędzy oddalonymi odcinkami.
• Profile aluminiowe LED – do estetycznego montażu i odprowadzania ciepła.

Każdy element instalacji należy dobrać do szerokości taśmy, liczby styków oraz parametrów elektrycznych systemu LED.

Dane techniczne – konektor szybkozłączka LED SMD 8 mm 2 PIN

Najczęściej zadawane pytania – FAQ

Czy szybkozłączka pasuje do taśm LED SMD 8 mm?

Tak. Produkt jest przeznaczony do kompatybilnych jednokolorowych taśm LED SMD o szerokości 8 mm i dwóch polach kontaktowych.

Czy konektor pasuje do taśm LED COB?

Nie. Oferowana szybkozłączka nie pasuje do taśm LED COB. Do takich taśm należy wybrać odpowiedni konektor przeznaczony do technologii COB.

Czy do montażu potrzebna jest lutownica?

Nie. Połączenie wykonuje się mechanicznie za pomocą zacisków.

Czy konektor łączy dwie taśmy LED?

Tak. Jest to szybkozłączka typu taśma-taśma, przeznaczona do bezpośredniego połączenia dwóch odcinków taśmy LED SMD.

Czy złączka pasuje do taśm LED SMD2835?

Tak, do kompatybilnych jednokolorowych taśm SMD2835 o szerokości 8 mm i odpowiednio rozmieszczonych polach kontaktowych.

Czy złączka pasuje do taśm LED SMD3528?

Tak, jeżeli taśma ma szerokość 8 mm, dwa pola kontaktowe i wymiary umożliwiające prawidłowy montaż.

Czy szybkozłączka pasuje do taśm LED 12V?

Tak. Może być stosowana z odpowiednio dobranymi jednokolorowymi taśmami LED SMD 12V DC.

Czy szybkozłączka pasuje do taśm LED 24V?

Tak. Może współpracować z kompatybilnymi taśmami LED SMD 24V DC.

Jaki jest maksymalny prąd konektora?

Maksymalny prąd wynosi 3 A.

Jakie jest maksymalne napięcie złączki?

Maksymalne napięcie wynosi 36V DC.

Czy konektor zmieści się w profilu aluminiowym?

Może zmieścić się w wielu profilach LED. Należy jednak sprawdzić wymiary wewnętrzne profilu, ponieważ konektor ma 12 mm szerokości i 5 mm wysokości.

Czy szybkozłączka nadaje się do taśm RGB?

Nie. Standardowe taśmy RGB wymagają czterech połączeń, a oferowana złączka posiada dwa styki.

Czy złączka pasuje do taśm LED CCT?

Nie do typowych taśm CCT wymagających trzech połączeń. Produkt jest przeznaczony do jednokolorowych taśm LED SMD 2 PIN.

Czy można stosować konektor na zewnątrz?

Sam konektor nie posiada potwierdzonej klasy szczelności. W instalacjach zewnętrznych konieczne jest odpowiednie zabezpieczenie połączenia przed wilgocią.

Czy szybkozłączka umożliwia naprawę taśmy LED?

Tak. Może służyć do połączenia dwóch sprawnych odcinków taśmy LED SMD po usunięciu uszkodzonego fragmentu, pod warunkiem zgodności parametrów.

Czy konektor umożliwia przedłużenie taśmy LED?

Tak. Umożliwia bezpośrednie połączenie dwóch kompatybilnych odcinków jednokolorowej taśmy LED SMD 8 mm.

Jakie są wymiary konektora?

Wymiary wynoszą 15 x 12 x 5 mm.

Ile sztuk znajduje się w zestawie?

Oferta obejmuje 1 sztukę szybkozłączki LED SMD 8 mm 2 PIN

Dlaczego warto wybrać szybkozłączkę do taśm LED SMD 8 mm?

Konektor szybkozłączka LED SMD 8 mm 2 PIN to wygodne rozwiązanie do wykonywania połączeń pomiędzy dwoma odcinkami jednokolorowej taśmy LED bez konieczności lutowania.

Mechanizm zaciskowy pozwala skrócić czas montażu, a niewielkie wymiary ułatwiają instalację w meblach, zabudowach dekoracyjnych i odpowiednio dobranych profilach aluminiowych.

Produkt sprawdza się zarówno podczas wykonywania nowych instalacji LED, jak i rozbudowy lub naprawy istniejącego oświetlenia.

Wybierz szybkozłączkę LED SMD 8 mm taśma-taśma 2 PIN, jeśli potrzebujesz prostego i kompaktowego sposobu na bezlutowe połączenie dwóch jednokolorowych taśm LED SMD.

Przypomnienie: produkt przeznaczony jest do taśm LED SMD. Nie pasuje do taśm LED COB.

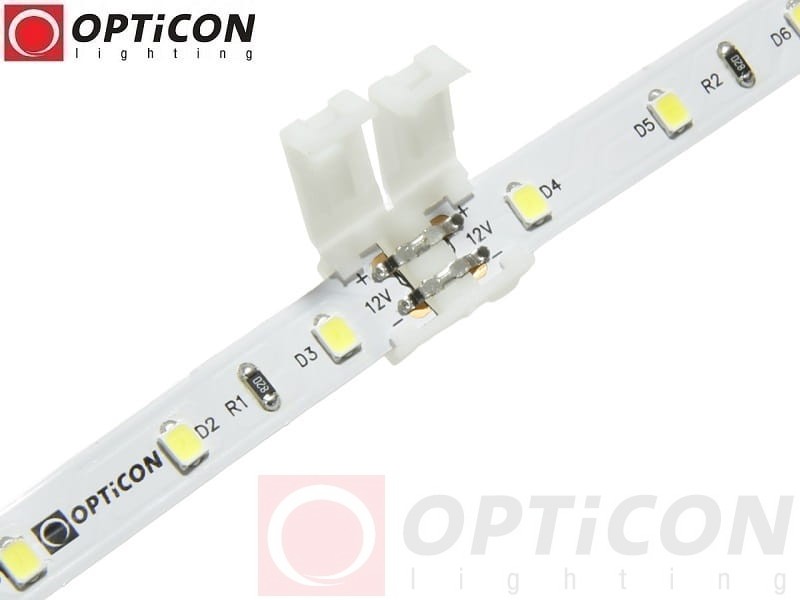

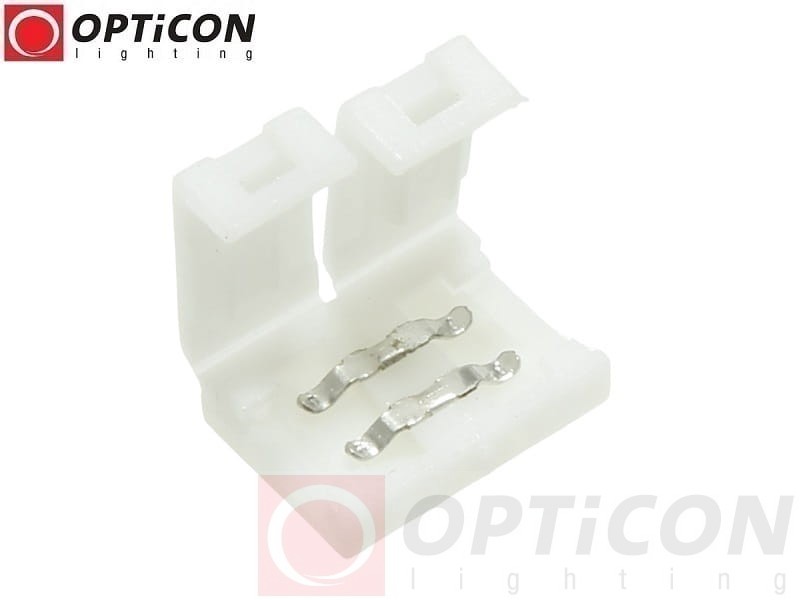

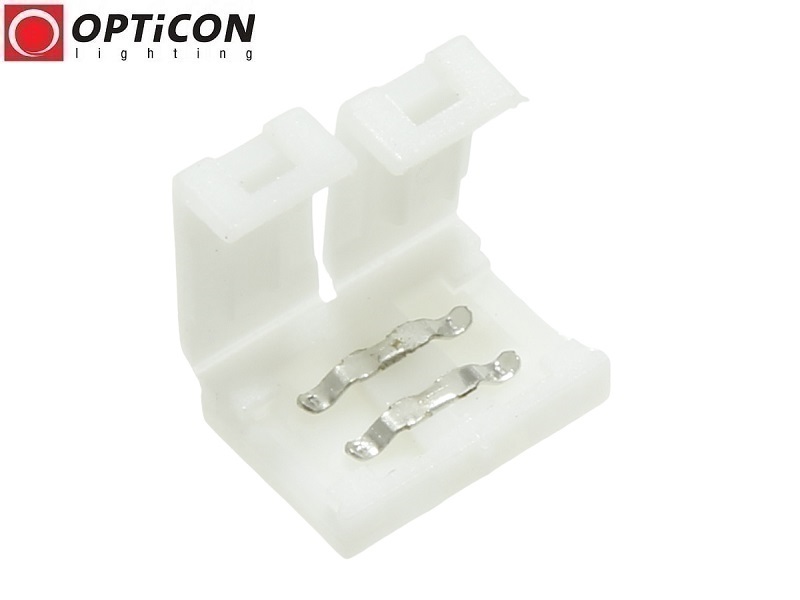

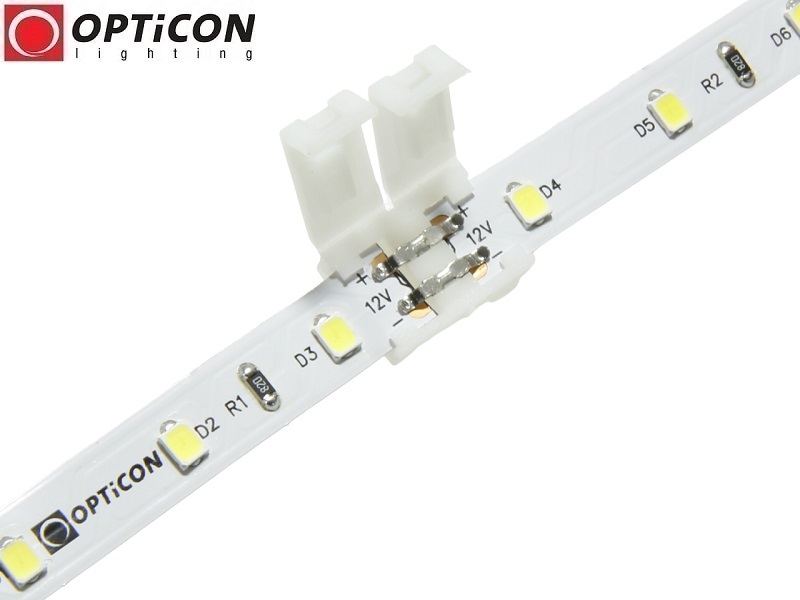

Zdjęcia produktu – szybkozłączka LED SMD 8 mm
