Sterownik Cyfrowych Taśm LED MiBoxer SPIR5 Digital SPI 5in1 10A 5V / 12V / 24V DC RF 2,4GHz

MiBoxer SPIR5 – profesjonalny sterownik cyfrowych taśm LED SPI

Mi-Light / MiBoxer SPIR5 Digital SPI 5in1 to zaawansowany sterownik przeznaczony do obsługi adresowalnych taśm LED i modułów LED Digital SPI. Umożliwia tworzenie efektownych animacji świetlnych, płynnych przejść kolorów oraz dynamicznych efektów typu Dream Color, w których poszczególne piksele lub grupy diod mogą świecić niezależnie.

Sterownik obsługuje pięć trybów pracy: MONO, CCT, RGB, RGBW oraz RGBCCT. Dzięki temu jedno urządzenie można wykorzystać w różnych instalacjach cyfrowego oświetlenia LED, od jednokolorowych taśm dekoracyjnych po zaawansowane systemy wielokolorowe z regulacją temperatury barwowej.

Urządzenie współpracuje z instalacjami zasilanymi napięciem 5V DC, 12V DC oraz 24V DC i obsługuje maksymalne obciążenie prądowe 10A. Pozwala to dobrać sterownik do wielu popularnych typów cyfrowych taśm LED, z uwzględnieniem ich napięcia, poboru prądu i protokołu sterowania.

Wbudowany odbiornik radiowy RF 2,4GHz umożliwia bezprzewodowe sterowanie za pomocą kompatybilnych pilotów i urządzeń systemu Mi-Light / MiBoxer. Zasięg komunikacji wynosi do 30 metrów, a do prawidłowego działania nie jest wymagana bezpośrednia widoczność pomiędzy nadajnikiem a sterownikiem.

Dodatkową zaletą jest możliwość podłączenia przewodowego przycisku dzwonkowego PUSH, który pozwala obsługiwać podstawowe funkcje oświetlenia bez korzystania z pilota.

Najważniejsze zalety sterownika MiBoxer SPIR5

• Digital SPI 5in1 – obsługa cyfrowych taśm LED MONO, CCT, RGB, RGBW i RGBCCT.
• Obsługa adresowalnych pikseli LED – możliwość tworzenia zaawansowanych animacji świetlnych.
• Kompatybilność z popularnymi układami SPI – m.in. WS2811, WS2812, WS2813, WS2815, SK6812 i UCS1903.
• Automatyczne rozpoznawanie obsługiwanych układów – ułatwienie konfiguracji kompatybilnych taśm.
• Trzy napięcia pracy – 5V DC, 12V DC i 24V DC.
• Maksymalny prąd 10A – możliwość obsługi instalacji o odpowiednio dobranym obciążeniu.
• Komunikacja RF 2,4GHz – wygodne sterowanie bezprzewodowe.
• Zasięg do 30 metrów – swoboda montażu odbiornika.
• Sterowanie PUSH – możliwość podłączenia przewodowego przycisku chwilowego.
• Obsługa pilotów Mi-Light / MiBoxer – sterowanie kolorami, jasnością i animacjami.
• Obsługa systemów strefowych – możliwość przypisywania kompatybilnych odbiorników do wspólnych grup sterowania.
• Pamięć ostatnich ustawień – wygodne użytkowanie po ponownym uruchomieniu.
• Małe wymiary – tylko 74,5 × 36 × 17 mm.
• Zaciski śrubowe – wygodne podłączanie przewodów.

Czym jest sterownik Digital SPI i do czego służy?

Digital SPI to sposób sterowania cyfrowymi taśmami LED wyposażonymi w adresowalne układy sterujące.

W tradycyjnych analogowych taśmach RGB wszystkie diody podłączone do jednego sterownika zazwyczaj zmieniają kolor jednocześnie. W cyfrowych taśmach LED SPI możliwe jest niezależne sterowanie poszczególnymi pikselami lub grupami diod.

Dzięki temu można uzyskać znacznie bardziej zaawansowane efekty świetlne, np. płynącą falę, tęczę, przesuwające się punkty świetlne oraz wielokolorowe animacje.

Przykładowe efekty cyfrowych taśm LED

• Efekt płynącej fali – światło przesuwa się wzdłuż taśmy LED.
• Efekt tęczy – różne fragmenty taśmy świecą jednocześnie różnymi kolorami.
• Dream Color – dynamiczne animacje wielokolorowe.
• Płynne przejścia kolorów – stopniowa zmiana barw.
• Animacje pikselowe – niezależna praca kolejnych punktów świetlnych.
• Efekty dynamicznej jasności – zmiana intensywności świecenia w czasie.

Dostępne efekty zależą od typu taśmy LED, zastosowanego układu cyfrowego oraz możliwości kompatybilnego pilota.

System Digital SPI 5in1 – pięć trybów sterowania

Sterownik MiBoxer SPIR5 umożliwia wybór rodzaju podłączonego oświetlenia za pomocą przycisku konfiguracyjnego znajdującego się na urządzeniu.

Dzięki temu może pracować z różnymi typami cyfrowych taśm LED bez konieczności stosowania osobnego sterownika dla każdego systemu.

1. MONO – cyfrowe taśmy LED jednokolorowe

Tryb MONO przeznaczony jest do cyfrowych taśm LED świecących jednym kolorem.

Umożliwia regulację jasności i obsługę efektów dynamicznych, jeśli są wspierane przez podłączoną taśmę.

Rozwiązanie sprawdza się w oświetleniu schodów, sufitów podwieszanych, wnęk i elementów dekoracyjnych.

2. CCT – cyfrowe taśmy LED Multi White

Tryb CCT przeznaczony jest do cyfrowych taśm LED umożliwiających zmianę temperatury barwowej światła białego.

W zależności od zastosowanej taśmy możliwe jest przechodzenie od ciepłej bieli do zimnej bieli oraz regulacja jasności.

System CCT jest szczególnie przydatny w oświetleniu salonów, sypialni, kuchni i biur.

3. RGB – cyfrowe taśmy LED wielokolorowe

Tryb RGB umożliwia sterowanie cyfrowymi taśmami LED wyposażonymi w diody czerwone, zielone i niebieskie.

Adresowalne piksele mogą wyświetlać różne kolory jednocześnie, co pozwala tworzyć animacje świetlne i dynamiczne przejścia barw.

4. RGBW – cyfrowe taśmy LED RGB z dodatkowym kanałem białym

Tryb RGBW łączy sterowanie kolorami RGB z dodatkowym kanałem białego światła.

Rozwiązanie pozwala wykorzystywać jedną instalację zarówno do dekoracyjnego oświetlenia kolorowego, jak i do świecenia światłem białym.

Temperatura barwowa dodatkowego kanału białego zależy od zastosowanej taśmy LED.

5. RGBCCT – cyfrowe taśmy LED RGB z regulacją temperatury barwowej

RGBCCT to rozbudowany system łączący kolorowe oświetlenie RGB z dwoma kanałami białego światła: ciepłym i zimnym.

Umożliwia zmianę kolorów oraz regulację temperatury barwowej światła białego w zakresie obsługiwanym przez zastosowaną taśmę.

Tryb RGBCCT doskonale sprawdza się w nowoczesnych instalacjach, które mają łączyć oświetlenie użytkowe z efektami dekoracyjnymi.

Ważne: tryby MONO, CCT, RGB, RGBW i RGBCCT dotyczą kompatybilnych cyfrowych taśm LED SPI. Sterownik SPIR5 nie jest uniwersalnym zamiennikiem analogowych sterowników PWM do zwykłych taśm LED.

Obsługiwane układy cyfrowych taśm LED SPI

MiBoxer SPIR5 współpracuje z wieloma popularnymi układami sterującymi wykorzystywanymi w adresowalnych taśmach LED.

Według podanej specyfikacji obsługiwane są następujące układy:

• TM1809
• TM1804
• TM1812
• SK6813
• UCS1903
• UCS1909
• UCS1912
• UCS2903
• UCS2909
• UCS2912
• WS2811
• WS2812
• WS2813
• WS2815
• SK6812 RGBW
• WS2813 RGBW
• WS2814 RGBW

Przed zakupem należy sprawdzić zgodność konkretnej taśmy LED z obsługiwanym protokołem sterowania. Sama zgodność napięcia zasilania nie gwarantuje prawidłowej współpracy ze sterownikiem.

Automatyczne rozpoznawanie układów Digital SPI

Sterownik SPIR5 posiada funkcję automatycznego rozpoznawania wielu popularnych układów cyfrowych LED.

Funkcja ta ułatwia uruchomienie kompatybilnych instalacji i ogranicza konieczność ręcznej konfiguracji wybranych parametrów.

Rodzaj oświetlenia MONO, CCT, RGB, RGBW lub RGBCCT wybierany jest za pomocą przycisku znajdującego się na sterowniku.

Automatyczne wykrywanie nie oznacza zgodności ze wszystkimi układami dostępnymi na rynku. W przypadku nietypowych taśm należy sprawdzić ich dokumentację techniczną.

Zasilanie 5V, 12V i 24V DC – uniwersalne zastosowanie

MiBoxer SPIR5 współpracuje z instalacjami cyfrowych taśm LED zasilanych napięciem:

• 5V DC – stosowanym w wielu adresowalnych taśmach LED.
• 12V DC – popularnym w instalacjach dekoracyjnych i reklamowych.
• 24V DC – wykorzystywanym m.in. w dłuższych instalacjach oświetleniowych.

Sterownik należy zasilać napięciem odpowiednim dla podłączonej taśmy LED. Urządzenie nie zastępuje zasilacza i nie służy do konwersji napięcia pomiędzy 5V, 12V i 24V.

Maksymalny prąd i moc instalacji

Maksymalne deklarowane obciążenie sterownika wynosi 10A.

Uwaga: wartości w tabeli są obliczone dla obciążenia 10A i nie oznaczają, że każda instalacja może pracować z taką mocą. Należy uwzględnić ograniczenia złącz, przewodów, sposobu zasilania taśmy i dokumentacji producenta. W większych instalacjach może być konieczne dodatkowe doprowadzenie zasilania bezpośrednio do taśmy LED.

Maksymalna liczba obsługiwanych pikseli LED

Sterownik SPIR5 umożliwia obsługę rozbudowanych instalacji cyfrowych taśm LED.

Maksymalna liczba pikseli zależy od wybranego trybu pracy:

Piksel LED to adresowalny punkt lub grupa diod sterowanych wspólnie przez układ cyfrowy.

Liczba pikseli nie musi odpowiadać liczbie fizycznych diod LED. W niektórych taśmach jeden piksel obejmuje kilka diod.

Wartości dla trybów CCT i RGBCCT należy sprawdzić w dokumentacji producenta dla konkretnej konfiguracji.

Komunikacja radiowa RF 2,4GHz – zasięg do 30 metrów

Sterownik MiBoxer SPIR5 wyposażony jest w odbiornik radiowy pracujący w paśmie 2,4GHz.

Pozwala to sterować oświetleniem za pomocą kompatybilnych pilotów, paneli i innych nadajników Mi-Light / MiBoxer bez konieczności prowadzenia przewodów sterujących.

Najważniejsze zalety komunikacji radiowej

• Zasięg do 30 metrów.
• Brak konieczności kierowania pilota bezpośrednio na odbiornik.
• Możliwość montażu sterownika w zabudowie meblowej.
• Wygodne sterowanie oświetleniem sufitów podwieszanych.
• Możliwość przypisania kilku kompatybilnych nadajników.
• Możliwość wykorzystania sterownika w systemach strefowych.

Rzeczywisty zasięg zależy od przeszkód, warunków montażu i zakłóceń radiowych.

Ważne: komunikacja RF 2,4GHz nie jest tym samym co WiFi. Sam sterownik SPIR5 nie powinien być opisywany jako sterownik WiFi lub Tuya bez potwierdzenia takich funkcji w dokumentacji urządzenia.

Kompatybilne piloty i akcesoria Mi-Light / MiBoxer

Sterownik SPIR5 współpracuje z kompatybilnymi urządzeniami sterującymi systemu Mi-Light / MiBoxer RF 2,4GHz.

Pilot MiBoxer C6 Digital SPI

Dedykowany pilot radiowy umożliwiający wygodne sterowanie cyfrowymi taśmami LED, regulację jasności, zmianę kolorów i obsługę efektów dynamicznych.

Sprawdź dostępne urządzenia w kategorii:

Piloty do cyfrowych taśm LED Mi-Light / MiBoxer

Przewodowy przycisk dzwonkowy PUSH

Sterownik umożliwia również podłączenie przewodowego przycisku chwilowego, który może służyć do obsługi podstawowych funkcji oświetlenia.

Przyciski dzwonkowe i sterowanie PUSH

Czujniki ruchu Mi-Light / MiBoxer

W odpowiednio skonfigurowanych instalacjach można wykorzystywać kompatybilne urządzenia automatyki radiowej, w tym czujniki ruchu.

Przed zakupem należy potwierdzić zgodność konkretnego czujnika z odbiornikiem SPIR5.

Czujniki ruchu Mi-Light / MiBoxer

Możliwość przypisania do 4 pilotów lub paneli

Do sterownika MiBoxer SPIR5 można przypisać maksymalnie 4 kompatybilne piloty lub panele sterujące.

Dzięki temu jedną instalacją LED można sterować z kilku różnych miejsc, np. z wejścia do pomieszczenia, stanowiska pracy i strefy wypoczynkowej.

Rozwiązanie jest szczególnie przydatne w dużych salonach, salach konferencyjnych i lokalach usługowych.

Sterowanie strefowe i synchronizacja wielu sterowników

MiBoxer SPIR5 może pracować jako element radiowego systemu sterowania strefowego.

Kilka kompatybilnych sterowników przypisanych do tej samej strefy może reagować na wspólne polecenia, np. włączenie, wyłączenie, zmianę jasności lub wybór programu.

Rozwiązanie pozwala wygodnie zarządzać rozbudowaną instalacją złożoną z kilku oddzielnych odcinków cyfrowej taśmy LED.

Uwaga: wspólne sterowanie odbiornikami nie musi oznaczać idealnej synchronizacji każdej animacji piksel po pikselu. Możliwości synchronizacji zależą od sterowników, ich konfiguracji i wybranego efektu.

Sterowanie przewodowe PUSH Dimming

Oprócz komunikacji radiowej sterownik MiBoxer SPIR5 obsługuje również sterowanie za pomocą przewodowego przycisku chwilowego typu PUSH.

Umożliwia to wygodną obsługę oświetlenia bez korzystania z pilota.

Zalety sterowania PUSH

• Możliwość zastosowania przycisku dzwonkowego.
• Obsługa podstawowych funkcji oświetlenia z wybranego miejsca.
• Brak konieczności korzystania z pilota przy codziennym użytkowaniu.
• Możliwość połączenia sterowania przewodowego i radiowego.
• Praktyczne rozwiązanie do kuchni, salonów, biur i pomieszczeń usługowych.

Dokładne działanie krótkiego i długiego naciśnięcia przycisku zależy od oprogramowania sterownika i powinno być sprawdzone w instrukcji producenta.

Ważne: wejście PUSH należy podłączać wyłącznie zgodnie ze schematem producenta. Nie wolno podawać napięcia sieciowego 230V AC na wejście sterujące, jeżeli producent nie przewidział takiego sposobu podłączenia.

Pamięć ostatnich ustawień

Sterownik SPIR5 posiada funkcję pamięci ostatnich ustawień oświetlenia.

Ułatwia to codzienne użytkowanie instalacji, ponieważ po ponownym uruchomieniu urządzenie może przywrócić zapamiętane parametry pracy zgodnie z logiką sterownika.

Gdzie stosować sterownik MiBoxer SPIR5 Digital SPI?

Cyfrowe taśmy LED MONO

Jednokolorowe oświetlenie dekoracyjne, podświetlenie schodów, wnęk i elementów architektonicznych.

Cyfrowe taśmy LED CCT

Regulacja temperatury barwowej światła białego w kompatybilnych instalacjach Multi White.

Cyfrowe taśmy LED RGB

Wielokolorowe animacje, efekty tęczy i płynące fale świetlne.

Cyfrowe taśmy LED RGBW

Połączenie efektów kolorowych z dodatkowym kanałem białego światła.

Cyfrowe taśmy LED RGBCCT

Zaawansowane instalacje umożliwiające sterowanie kolorami i temperaturą barwową.

Oświetlenie sufitów podwieszanych

Efektowne animacje świetlne wzdłuż wnęk sufitowych i profili aluminiowych.

Oświetlenie salonów i sypialni

Nowoczesne oświetlenie dekoracyjne z regulacją jasności i kolorów.

Pokoje gamingowe

Dynamiczne podświetlenie stanowisk komputerowych, biurek, półek i ścian.

Restauracje, bary i hotele

Animowane oświetlenie dekoracyjne dopasowane do charakteru wnętrza.

Witryny sklepowe i ekspozycje

Efekty świetlne przyciągające uwagę klientów.

Reklamy LED

Dynamiczne animacje i sekwencje świetlne w kompatybilnych instalacjach reklamowych.

Instalacje Smart Lighting

Rozbudowane systemy sterowania cyfrowymi taśmami LED wykorzystujące kompatybilne piloty, panele i urządzenia automatyki.

Jak podłączyć sterownik MiBoxer SPIR5 do cyfrowej taśmy LED?

Sterownik SPIR5 montowany jest pomiędzy zasilaczem a cyfrową taśmą LED.

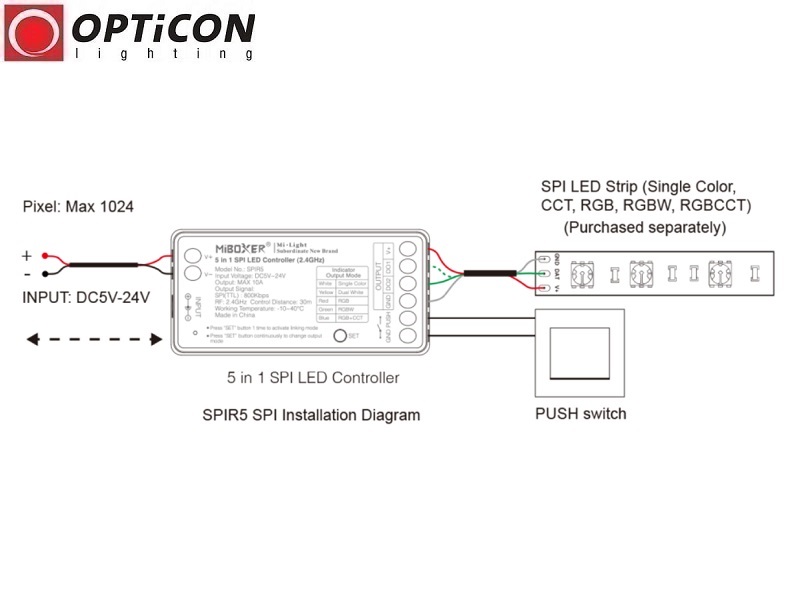

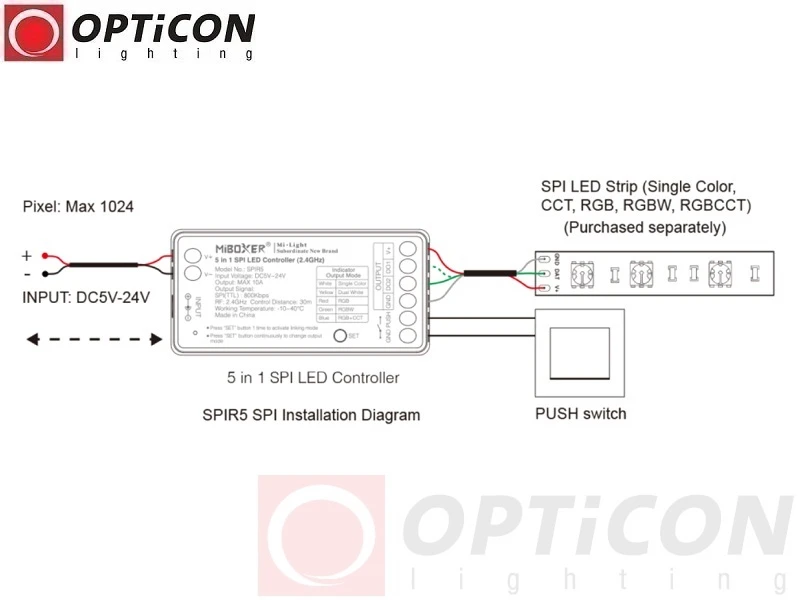

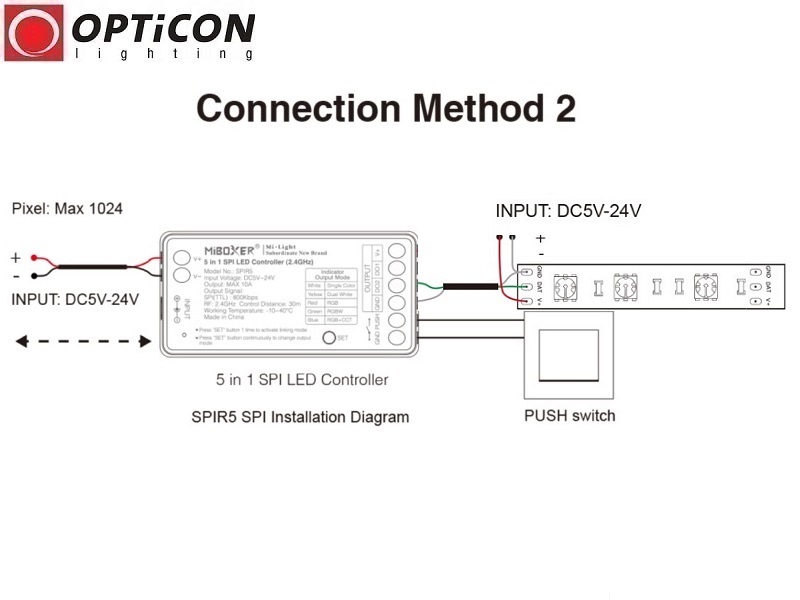

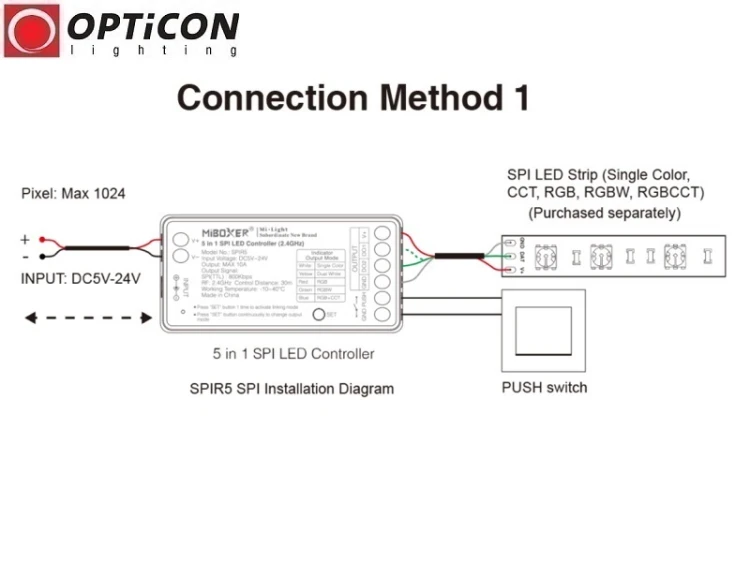

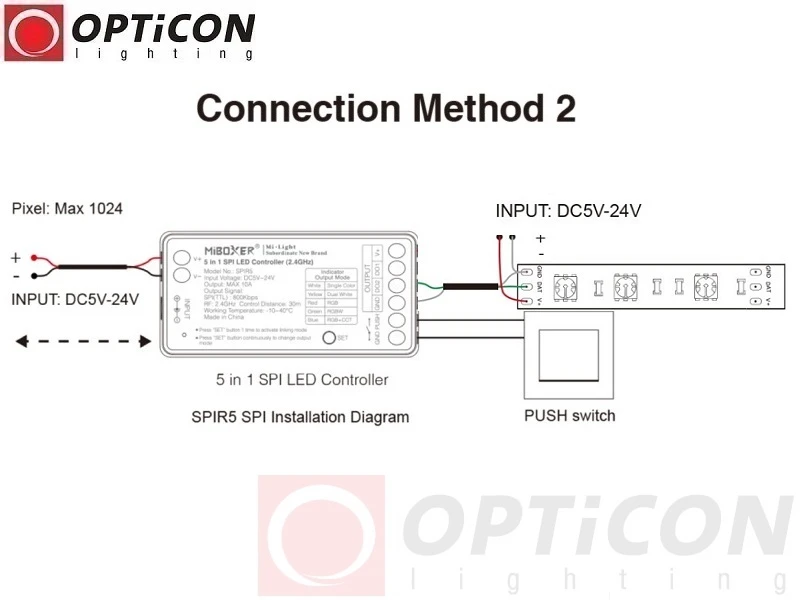

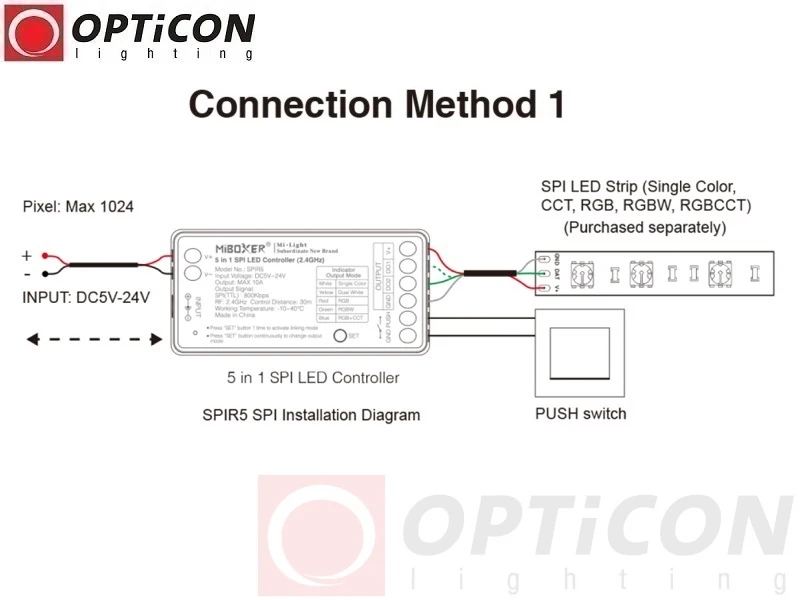

Podstawowy schemat połączenia

Zasilacz LED 5V / 12V / 24V DC → Sterownik MiBoxer SPIR5 → Cyfrowa taśma LED SPI

Pilot MiBoxer C6 → Komunikacja RF 2,4GHz → Sterownik SPIR5

Przycisk dzwonkowy PUSH → Wejście sterujące PUSH sterownika SPIR5

Podłączenie typowej 3-przewodowej taśmy LED SPI

Wiele cyfrowych taśm LED SPI posiada trzy podstawowe przewody:

• V+ – dodatni przewód zasilania.
• GND – ujemny przewód zasilania i masa odniesienia.
• DIN – wejście cyfrowego sygnału sterującego.

W przypadku typowej kompatybilnej taśmy 3-przewodowej przewód sygnałowy DIN podłącza się do odpowiedniego wyjścia danych sterownika, oznaczonego DO1, zgodnie ze schematem producenta.

Przewody zasilające należy podłączyć zgodnie z oznaczeniami urządzenia i wymaganiami taśmy LED.

Uwaga: nie wszystkie cyfrowe taśmy LED wykorzystują identyczny układ przewodów. Niektóre wymagają dodatkowego sygnału lub mają inną konfigurację wejść. Zawsze należy sprawdzić dokumentację taśmy i sterownika.

Podstawowe etapy uruchomienia

1. Sprawdź napięcie zasilania i typ układu cyfrowego taśmy LED.
2. Dobierz zasilacz o odpowiednim napięciu i mocy.
3. Odłącz zasilanie przed wykonaniem połączeń.
4. Podłącz zasilacz do sterownika SPIR5 zgodnie z oznaczeniami.
5. Podłącz cyfrową taśmę LED do odpowiednich wyjść sterownika.
6. Wybierz właściwy tryb MONO, CCT, RGB, RGBW lub RGBCCT.
7. W razie potrzeby skonfiguruj parametry cyfrowej taśmy.
8. Sparuj kompatybilny pilot z odbiornikiem.
9. Sprawdź działanie kolorów, jasności i efektów dynamicznych.
10. Jeżeli instalacja tego wymaga, podłącz przewodowy przycisk PUSH zgodnie z instrukcją.

Dane techniczne sterownika MiBoxer SPIR5 Digital SPI 5in1

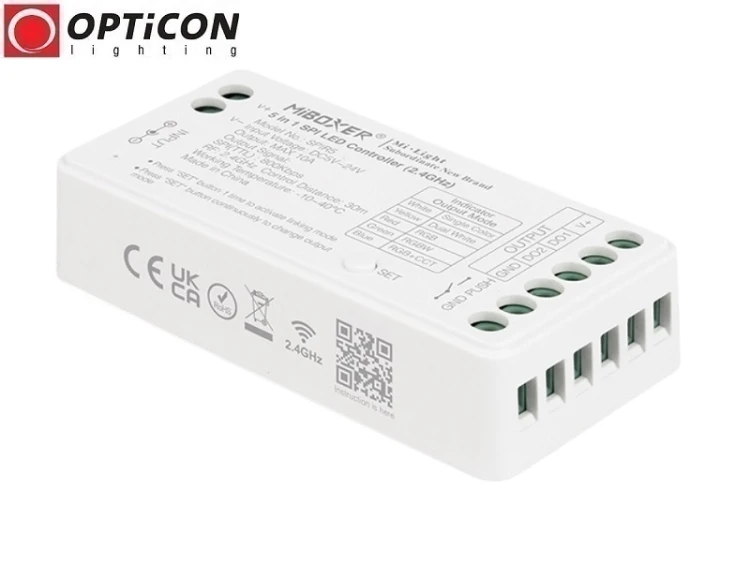

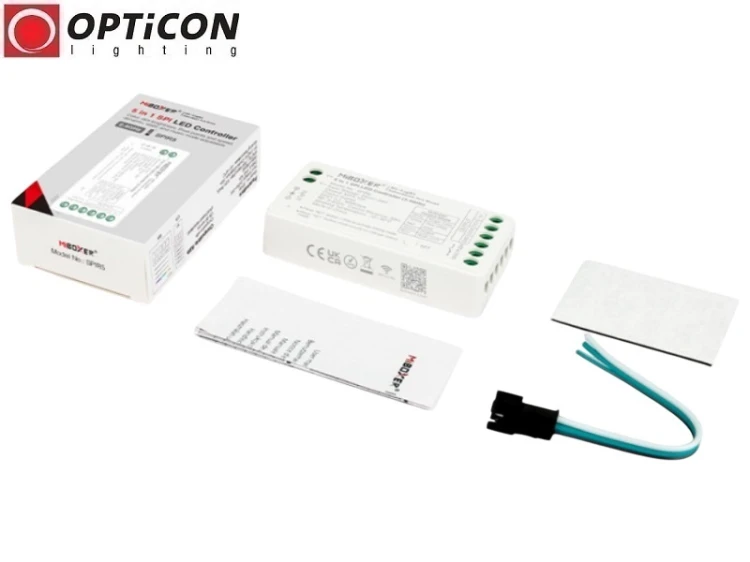

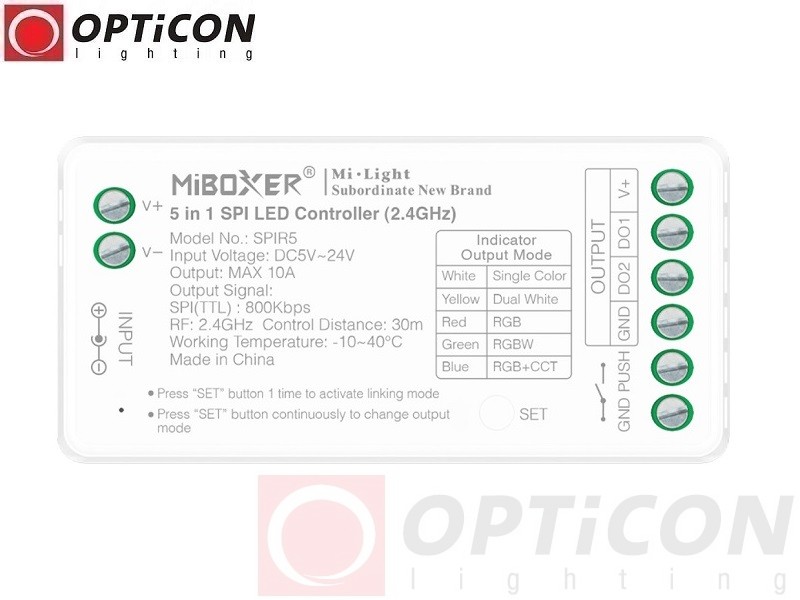

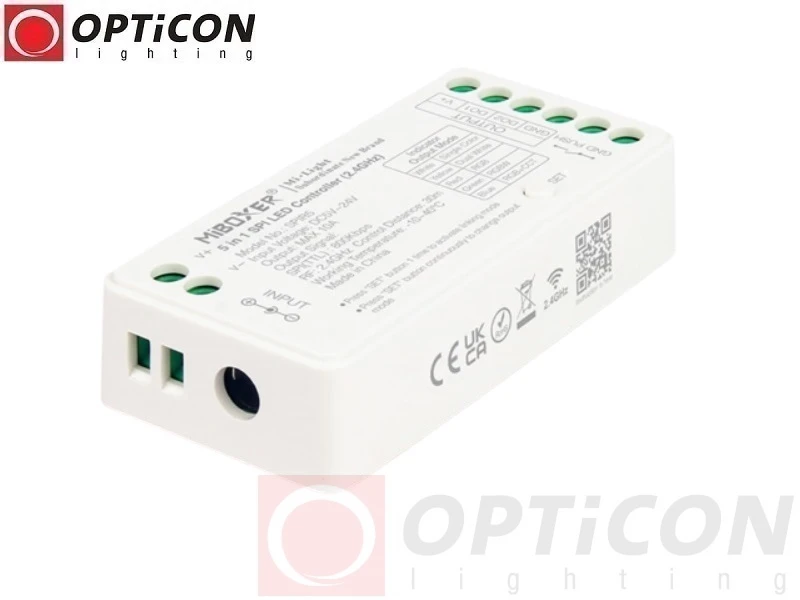

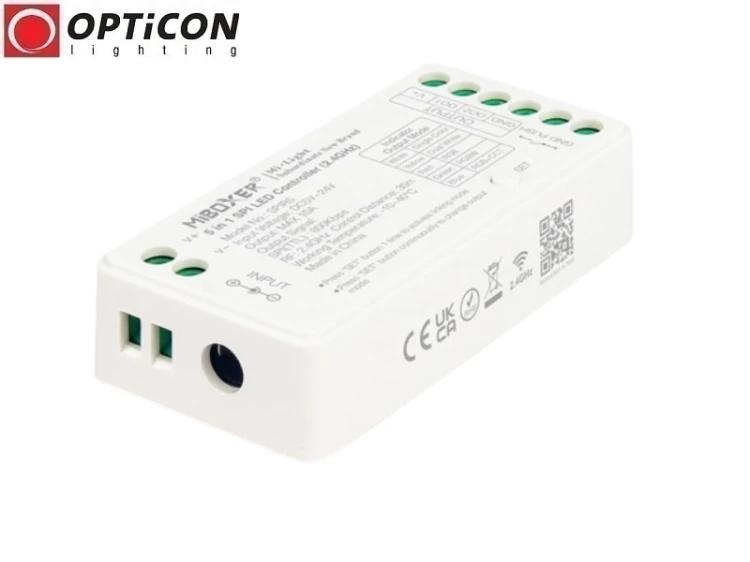

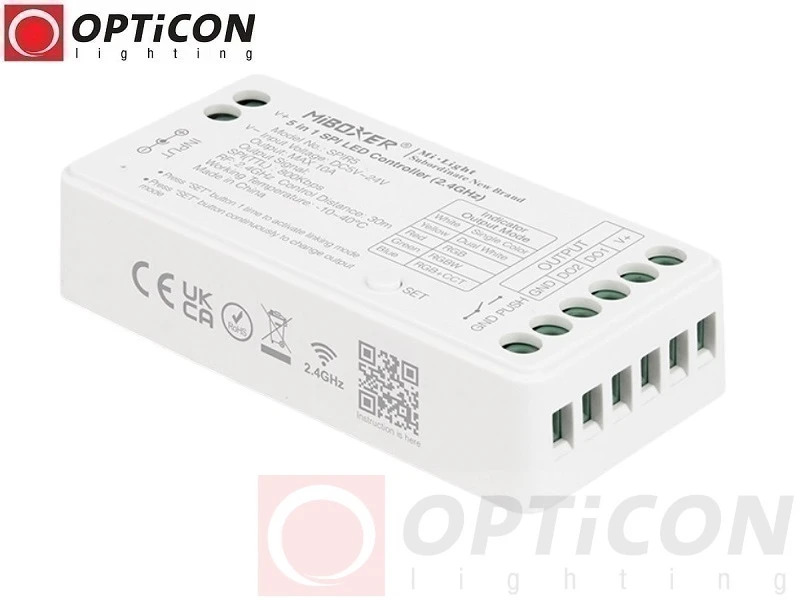

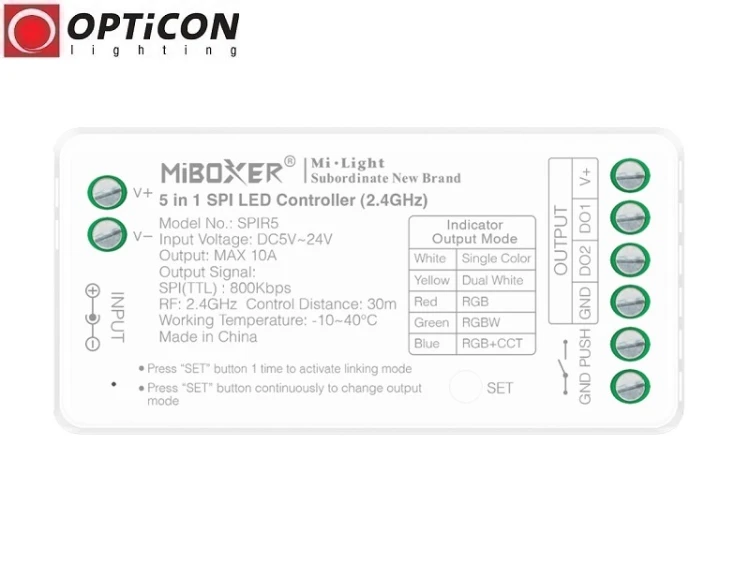

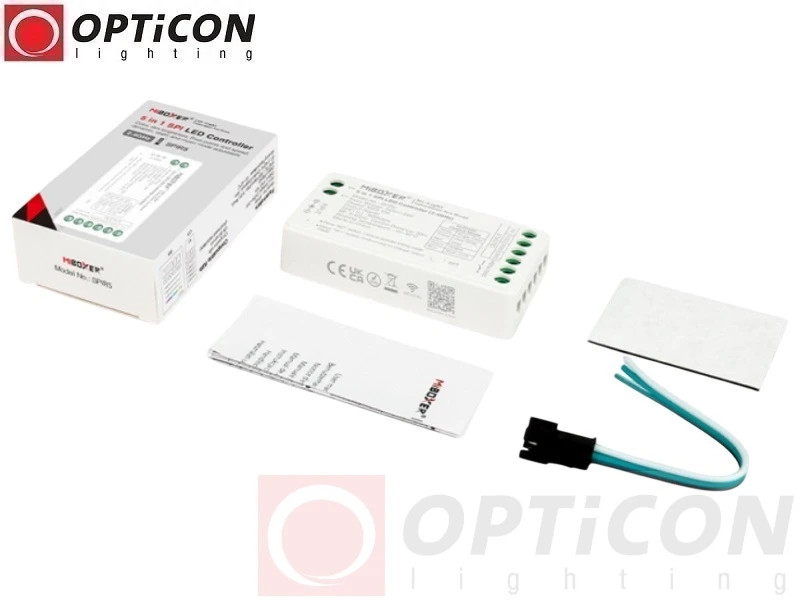

Zdjęcia sterownika MiBoxer SPIR5 Digital SPI 5in1

FAQ – najczęściej zadawane pytania o sterownik MiBoxer SPIR5

Czy MiBoxer SPIR5 obsługuje cyfrowe taśmy LED 5V?

Tak. Sterownik współpracuje z instalacjami 5V DC, 12V DC oraz 24V DC.

Czy sterownik obsługuje WS2811 i WS2812?

Tak. WS2811 i WS2812 znajdują się na liście obsługiwanych układów Digital SPI.

Czy SPIR5 obsługuje cyfrowe taśmy RGBW?

Tak. Sterownik obsługuje tryb RGBW i kompatybilne układy cyfrowe, w tym SK6812 RGBW.

Czy można sterować taśmami RGBCCT?

Tak. Sterownik posiada tryb RGBCCT, jednak należy sprawdzić zgodność konkretnej cyfrowej taśmy LED z obsługiwanym protokołem.

Jaki jest maksymalny prąd sterownika SPIR5?

Maksymalne deklarowane obciążenie wynosi 10A.

Ile pikseli LED może obsługiwać sterownik?

Według podanej specyfikacji: do 2048 pikseli w trybie MONO, do 1536 w trybie RGB oraz do 1024 w trybie RGBW.

Czy SPIR5 współpracuje z pilotem MiBoxer C6?

Tak. Pilot MiBoxer C6 Digital SPI jest przeznaczony do współpracy ze sterownikiem SPIR5.

Czy można podłączyć przycisk dzwonkowy?

Tak. Sterownik obsługuje przewodowe sterowanie PUSH. Przycisk należy podłączyć zgodnie z instrukcją producenta.

Czy sterownik obsługuje WiFi i aplikację Tuya?

W podanej specyfikacji modelu SPIR5 potwierdzono komunikację radiową RF 2,4GHz. Nie należy utożsamiać jej z wbudowanym WiFi ani zakładać bezpośredniej obsługi aplikacji Tuya.

Czy można sterować kilkoma sterownikami jednocześnie?

Tak. Kilka kompatybilnych sterowników można przypisać do jednej strefy radiowej, aby reagowały na wspólne polecenia.

Czy SPIR5 działa ze zwykłą analogową taśmą RGB?

Nie jest to standardowy sterownik PWM do analogowych taśm RGB. SPIR5 jest przeznaczony do kompatybilnych cyfrowych taśm LED SPI.

Czy sterownik SPIR5 wymaga zasilacza?

Tak. Należy zastosować odpowiedni zasilacz DC dopasowany do napięcia i poboru prądu cyfrowej taśmy LED.

MiBoxer SPIR5 – uniwersalne sterowanie cyfrowymi taśmami LED

Sterownik Mi-Light / MiBoxer SPIR5 Digital SPI 5in1 10A to funkcjonalne rozwiązanie do nowoczesnych instalacji cyfrowego oświetlenia LED.

Obsługa pięciu trybów pracy, napięć 5V / 12V / 24V DC, popularnych układów Digital SPI oraz komunikacji radiowej RF 2,4GHz sprawia, że urządzenie znajduje zastosowanie zarówno w domowych instalacjach dekoracyjnych, jak i w profesjonalnych systemach oświetlenia reklamowego i komercyjnego.

Możliwość sterowania pilotem, wykorzystania przycisku PUSH oraz pracy w systemach strefowych pozwala wygodnie dopasować sposób obsługi do konkretnej instalacji.

Wybierz MiBoxer SPIR5 Digital SPI 5in1 i wykorzystaj możliwości adresowalnych taśm LED, animacji Dream Color oraz nowoczesnego sterowania radiowego.
