Włącznik Dotykowy do Profili Aluminiowych LED 12V / 24V DC 3A ze Ściemniaczem – Niewidoczny Włącznik Taśm LED

Włącznik dotykowy LED do profili aluminiowych – sterowanie oświetleniem przez dotknięcie profilu

Włącznik dotykowy do profili aluminiowych LED 12V / 24V DC 3A to nowoczesny, kompaktowy sterownik przeznaczony do jednokolorowych taśm LED. Umożliwia wygodne włączanie, wyłączanie oraz płynną regulację jasności oświetlenia poprzez dotknięcie powierzchni aluminiowego profilu LED.

Największą zaletą urządzenia jest jego dyskretny montaż. Włącznik umieszczany jest wewnątrz profilu aluminiowego, dzięki czemu po zakończeniu instalacji pozostaje niewidoczny. Nie wymaga montażu tradycyjnego przycisku na zewnętrznej powierzchni mebla, ściany czy profilu.

Dotknięcie aluminiowego profilu powoduje włączenie lub wyłączenie taśmy LED, natomiast dłuższe przytrzymanie palca umożliwia płynną regulację jasności. Dzięki temu oświetlenie można dopasować do aktualnych potrzeb – od intensywnego światła roboczego po delikatne podświetlenie dekoracyjne.

Urządzenie współpracuje z taśmami LED zasilanymi napięciem 12V DC oraz 24V DC. Maksymalny prąd obciążenia wynosi 3A, co odpowiada mocy do 36W przy 12V lub 72W przy 24V.

Włącznik posiada również pamięć ostatniego ustawienia jasności, dzięki czemu po ponownym uruchomieniu oświetlenia można korzystać z wcześniej wybranego poziomu świecenia.

To praktyczne rozwiązanie do oświetlenia kuchni, blatów roboczych, szaf, garderób, witryn sklepowych, półek oraz nowoczesnych instalacji dekoracyjnych LED.

Najważniejsze zalety włącznika dotykowego LED

• Dotykowe włączanie oświetlenia – wystarczy dotknąć aluminiowego profilu LED.
• Niewidoczny montaż – urządzenie instalowane jest wewnątrz profilu aluminiowego.
• Brak tradycyjnego przycisku – estetyczne i minimalistyczne wykończenie instalacji.
• Funkcja ściemniania – płynna regulacja jasności jednokolorowej taśmy LED.
• Pamięć ostatniego ustawienia – zachowanie wybranego poziomu jasności.
• Zasilanie 12V / 24V DC – współpraca z popularnymi instalacjami oświetlenia LED.
• Maksymalny prąd 3A – obsługa taśm LED o mocy do 36W lub 72W, zależnie od napięcia.
• Kompaktowe wymiary 55 × 10 mm – możliwość montażu w odpowiednio dobranych profilach aluminiowych.
• Wygodna obsługa jednym palcem – włączanie, wyłączanie i ściemnianie.
• Szerokie zastosowanie – kuchnie, garderoby, szafy, półki, witryny i oświetlenie dekoracyjne.

Jak działa włącznik dotykowy do profilu aluminiowego?

Włącznik wykorzystuje aluminiowy profil LED jako powierzchnię dotykową. Dzięki temu użytkownik nie musi szukać małego przycisku ani stosować dodatkowego panelu sterującego.

Krótkie dotknięcie profilu – włączanie i wyłączanie

Jedno krótkie dotknięcie powierzchni aluminiowego profilu powoduje włączenie oświetlenia LED.

Ponowne dotknięcie profilu powoduje wyłączenie taśmy LED.

Długie dotknięcie profilu – płynna regulacja jasności

Przytrzymanie palca na powierzchni aluminiowego profilu uruchamia funkcję ściemniania taśmy LED.

Użytkownik może dopasować jasność oświetlenia do aktualnych potrzeb, uzyskując mocne światło do pracy lub delikatne oświetlenie dekoracyjne.

Pamięć ostatniego ustawienia jasności

Włącznik posiada funkcję zapamiętywania ostatnio wybranego poziomu jasności.

Oznacza to, że po ponownym uruchomieniu oświetlenia nie trzeba każdorazowo ustawiać jasności od początku.

Niewidoczny włącznik LED – estetyczne sterowanie bez przycisków

Tradycyjne włączniki do oświetlenia meblowego wymagają montażu widocznego przycisku, przełącznika lub czujnika.

W przypadku tego modelu funkcję powierzchni sterującej pełni sam aluminiowy profil LED.

Po prawidłowym zamontowaniu urządzenie pozostaje ukryte wewnątrz profilu, a instalacja zachowuje jednolity, nowoczesny wygląd.

Dlaczego warto wybrać niewidoczny włącznik dotykowy?

• Nie wymaga widocznego przycisku na powierzchni mebla.
• Nie zaburza estetyki profilu aluminiowego.
• Umożliwia sterowanie oświetleniem bez dodatkowego pilota.
• Zapewnia wygodny dostęp do funkcji włączania i ściemniania.
• Sprawdza się w minimalistycznych aranżacjach wnętrz.
• Doskonale komponuje się z nowoczesnym oświetleniem meblowym LED.

Włącznik LED 12V / 24V DC – współpraca z jednokolorowymi taśmami LED

Urządzenie przeznaczone jest do sterowania jednokolorowymi taśmami LED zasilanymi napięciem stałym 12V lub 24V.

Może współpracować z taśmami emitującymi różne barwy światła, między innymi:

• Światło białe ciepłe, np. 2700K lub 3000K.
• Światło białe neutralne, np. 4000K.
• Światło białe zimne, np. 6000K lub 6500K.
• Jednokolorowe taśmy LED czerwone.
• Jednokolorowe taśmy LED zielone.
• Jednokolorowe taśmy LED niebieskie.
• Inne kompatybilne jednokolorowe taśmy LED 12V lub 24V DC.

Ważne: włącznik nie służy do niezależnego sterowania kanałami RGB, RGBW ani do regulacji temperatury barwowej taśm CCT. Jest przeznaczony do standardowych, kompatybilnych jednokolorowych taśm LED.

Maksymalna moc podłączonej taśmy LED – 3A

Włącznik posiada maksymalną obciążalność prądową 3A.

Maksymalna moc podłączonego oświetlenia zależy od napięcia instalacji.

Podczas projektowania instalacji należy uwzględnić całkowity pobór prądu podłączonej taśmy LED.

Nie należy przekraczać maksymalnego obciążenia 3A.

Przykład – taśma LED 12V o mocy 9,6W/m

Przy zastosowaniu taśmy LED 12V o mocy 9,6W na metr maksymalna moc 36W odpowiada teoretycznie odcinkowi:

36W ÷ 9,6W/m = 3,75 m taśmy LED

W praktyce warto pozostawić zapas obciążalności i uwzględnić rzeczywisty pobór prądu taśmy.

Przykład – taśma LED 24V o mocy 9,6W/m

Przy zastosowaniu taśmy LED 24V o mocy 9,6W na metr maksymalna moc 72W odpowiada teoretycznie odcinkowi:

72W ÷ 9,6W/m = 7,5 m taśmy LED

Rzeczywista dopuszczalna długość instalacji zależy również od parametrów taśmy, sposobu zasilania oraz spadków napięcia.

Montaż włącznika dotykowego w profilu aluminiowym LED

Włącznik przeznaczony jest do montażu wewnątrz odpowiednio dobranego profilu aluminiowego LED.

Wymiary urządzenia wynoszą 55 mm długości i 10 mm szerokości.

Przed rozpoczęciem montażu należy sprawdzić, czy wewnętrzne wymiary profilu pozwalają na prawidłowe umieszczenie włącznika oraz taśmy LED.

Instrukcja montażu krok po kroku

1. Przygotuj profil aluminiowy. Sprawdź miejsce montażu włącznika oraz przebieg przewodów zasilających.
2. Wykonaj otwór montażowy o średnicy 2 mm. Otwór powinien znajdować się w miejscu przewidzianym do przymocowania włącznika.
3. Przymocuj włącznik do profilu aluminiowego. Użyj dołączonej śrubki, zapewniając prawidłowy kontakt elementu dotykowego z profilem zgodnie z konstrukcją urządzenia.
4. Podłącz przewody zasilające. Przylutuj przewody zgodnie z oznaczeniami wejścia zasilania i zachowaj prawidłową polaryzację.
5. Przygotuj izolację pomiędzy profilem a taśmą LED. Na całej długości montażu zastosuj dwustronną taśmę klejącą o grubości minimum 1 mm, zgodnie z instrukcją produktu.
6. Przyklej taśmę LED. Umieść jednokolorową taśmę LED na przygotowanej warstwie izolacyjnej.
7. Podłącz taśmę LED do wyjścia włącznika. Przylutuj przewody zgodnie z oznaczeniami i sprawdź polaryzację.
8. Sprawdź wszystkie połączenia. Upewnij się, że nie występują zwarcia oraz że elementy przewodzące nie stykają się z aluminiowym profilem w nieprzewidzianych miejscach.
9. Uruchom instalację. Podłącz zasilacz 12V lub 24V DC i sprawdź działanie funkcji dotykowej.
10. Zamontuj osłonę profilu. Po zakończeniu testów zamknij profil odpowiednim kloszem.

Ważne: montaż i lutowanie należy wykonywać przy odłączonym zasilaniu. Przewody oraz punkty lutownicze muszą być prawidłowo zabezpieczone przed przypadkowym kontaktem z metalowym profilem.

Dlaczego izolacja taśmy LED od profilu aluminiowego jest ważna?

W przypadku tego modelu producent przewiduje zastosowanie dwustronnej taśmy klejącej o grubości minimum 1 mm pomiędzy profilem aluminiowym a taśmą LED.

Warstwa ta pełni funkcję izolacji wymaganej przez konstrukcję dotykowego układu sterującego.

Prawidłowe wykonanie izolacji ma znaczenie dla stabilnej pracy funkcji dotykowej oraz ograniczenia ryzyka niepożądanych połączeń elektrycznych.

Uwaga montażowa: taśma klejąca powinna być odpowiednia do zastosowania jako izolator elektryczny. Należy również pamiętać, że dodatkowa warstwa kleju może pogorszyć odprowadzanie ciepła z taśmy LED do profilu aluminiowego. Dlatego trzeba uwzględnić moc taśmy i warunki chłodzenia, szczególnie przy mocniejszych instalacjach.

Gdzie stosować dotykowy włącznik LED do profili aluminiowych?

1. Oświetlenie mebli kuchennych

Włącznik doskonale sprawdza się w profilach LED montowanych pod szafkami kuchennymi.

Dotknięcie profilu pozwala włączyć oświetlenie blatu, a przytrzymanie palca umożliwia dopasowanie jasności.

2. Podświetlenie blatów roboczych

Regulacja jasności pozwala uzyskać intensywne oświetlenie podczas pracy oraz delikatniejsze światło wieczorem.

3. Oświetlenie garderób

Niewidoczny włącznik umożliwia estetyczne sterowanie oświetleniem półek i drążków w garderobie.

4. Oświetlenie szaf i zabudowy meblowej

Rozwiązanie do nowoczesnych mebli, w których nie ma miejsca na tradycyjny przycisk.

5. Podświetlenie półek i regałów

Dotykowe sterowanie pozwala w prosty sposób włączać oświetlenie dekoracyjne oraz regulować jego jasność.

6. Oświetlenie witryn sklepowych

Estetyczny montaż bez widocznych przełączników sprawdza się w witrynach i ekspozycjach produktów.

7. Oświetlenie schodów

Włącznik może być wykorzystywany w odpowiednio zaprojektowanych profilach aluminiowych oświetlających stopnie lub poręcze.

8. Oświetlenie dekoracyjne salonów

Idealne rozwiązanie do podświetlenia wnęk, półek i elementów zabudowy.

9. Oświetlenie sypialni

Płynne ściemnianie pozwala uzyskać delikatne światło sprzyjające wypoczynkowi.

10. Nowoczesne instalacje LED w profilach aluminiowych

Włącznik sprawdzi się wszędzie tam, gdzie ważny jest minimalistyczny wygląd i możliwość sterowania bez dodatkowych przycisków.

Schemat podłączenia włącznika dotykowego LED

Włącznik montowany jest pomiędzy zasilaczem LED a jednokolorową taśmą LED.

Zasilacz 12V / 24V DC → Włącznik dotykowy LED 3A → Jednokolorowa taśma LED

Aluminiowy profil pełni funkcję powierzchni dotykowej.

Podstawowe zasady podłączenia

• Dobierz zasilacz o napięciu zgodnym z taśmą LED.
• Nie podłączaj urządzenia bezpośrednio do sieci 230V AC.
• Zachowaj prawidłową polaryzację przewodów.
• Nie przekraczaj maksymalnego prądu 3A.
• Stosuj wymaganą izolację pomiędzy profilem a taśmą LED.
• Zapewnij prawidłowe chłodzenie taśmy LED.
• Przed montażem sprawdź wymiary wewnętrzne profilu aluminiowego.

Dane techniczne włącznika dotykowego LED

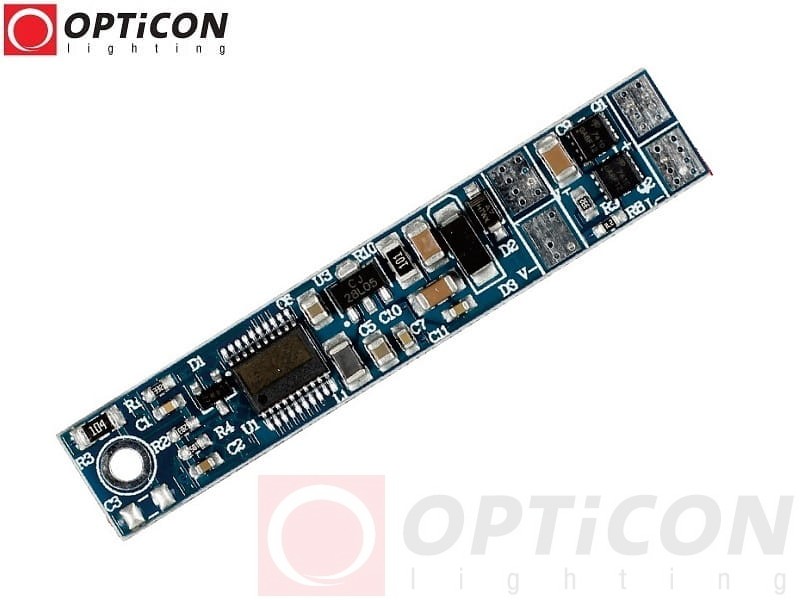

Zdjęcia włącznika dotykowego do profili aluminiowych LED

FAQ – najczęściej zadawane pytania o włącznik dotykowy LED

Czy włącznik działa przez dotknięcie aluminiowego profilu?

Tak. Krótkie dotknięcie aluminiowego profilu powoduje włączenie lub wyłączenie oświetlenia.

Czy włącznik jest widoczny po montażu?

Nie. Urządzenie montowane jest wewnątrz odpowiednio dobranego profilu aluminiowego, dzięki czemu pozostaje ukryte.

Czy można regulować jasność taśmy LED?

Tak. Dłuższe przytrzymanie palca na profilu uruchamia płynną regulację jasności.

Czy włącznik zapamiętuje ostatnią jasność?

Tak. Urządzenie posiada pamięć ostatniego ustawienia jasności.

Czy włącznik działa z taśmami LED 12V?

Tak. Urządzenie współpracuje z jednokolorowymi taśmami LED 12V DC o łącznym poborze prądu do 3A.

Czy można podłączyć taśmę LED 24V?

Tak. Włącznik obsługuje jednokolorowe taśmy LED 24V DC o łącznym poborze prądu do 3A.

Jaka jest maksymalna moc taśmy LED?

Maksymalna moc wynosi 36W przy napięciu 12V DC lub 72W przy napięciu 24V DC.

Czy włącznik współpracuje z taśmami RGB?

Nie jest przeznaczony do niezależnego sterowania kolorami RGB. Służy do włączania, wyłączania i ściemniania jednokolorowych taśm LED.

Czy można zamontować włącznik w dowolnym profilu aluminiowym?

Przed montażem należy sprawdzić wymiary wewnętrzne profilu oraz możliwość prawidłowego przymocowania włącznika. Urządzenie ma 55 mm długości i 10 mm szerokości.

Dlaczego trzeba zastosować izolację pomiędzy profilem a taśmą LED?

Wymagana warstwa izolacyjna jest elementem prawidłowego montażu tego modelu. Zgodnie z podaną instrukcją należy zastosować dwustronną taśmę o grubości minimum 1 mm.

Czy do włącznika potrzebny jest zasilacz?

Tak. Należy zastosować odpowiedni zasilacz LED 12V lub 24V DC, dopasowany do napięcia i poboru mocy podłączonej taśmy.

Czy włącznik można podłączyć bezpośrednio do 230V?

Nie. Urządzenie przeznaczone jest wyłącznie do instalacji niskonapięciowych 12V lub 24V DC.

Włącznik dotykowy LED – nowoczesne i niewidoczne sterowanie oświetleniem

Włącznik dotykowy do profili aluminiowych LED 12V / 24V DC 3A to funkcjonalne rozwiązanie do nowoczesnych instalacji oświetlenia meblowego i dekoracyjnego.

Możliwość sterowania poprzez dotknięcie profilu, płynna regulacja jasności, pamięć ostatniego ustawienia oraz niewidoczny montaż sprawiają, że urządzenie doskonale sprawdza się w kuchniach, garderobach, szafach, witrynach sklepowych i innych wnętrzach.

Wybierz niewidoczny włącznik dotykowy LED i steruj oświetleniem jednym dotknięciem aluminiowego profilu – bez tradycyjnych przycisków i dodatkowych paneli.
