Włącznik LED z Czujnikiem Ruchu PIR 12V / 24V DC 8A do Profili Aluminiowych – Automatyczny Włącznik Taśm LED

Włącznik LED z czujnikiem ruchu do profili aluminiowych – automatyczne oświetlenie 12V i 24V

Włącznik LED z czujnikiem ruchu 12V / 24V DC 8A to kompaktowe urządzenie przeznaczone do automatycznego sterowania jednokolorowymi taśmami LED zamontowanymi w profilach aluminiowych. Czujnik wykrywa ruch w odległości do 2 metrów i automatycznie włącza podłączone oświetlenie, eliminując konieczność stosowania tradycyjnych przełączników.

Urządzenie zostało zaprojektowane z myślą o nowoczesnym oświetleniu meblowym, kuchennym i dekoracyjnym. Dzięki kompaktowym wymiarom 55 × 10 mm może być montowane wewnątrz odpowiednio dobranego profilu aluminiowego LED, pozostając dyskretnym elementem instalacji.

Po wykryciu ruchu czujnik automatycznie uruchamia taśmę LED. Po ustaniu ruchu oświetlenie pozostaje włączone przez określony czas, który można regulować w zakresie od 6 do 70 sekund. Następnie światło wyłącza się automatycznie.

Włącznik współpracuje z instalacjami 12V DC oraz 24V DC, a jego maksymalna obciążalność wynosi 8A. Pozwala to sterować taśmami LED o łącznej mocy do 96W przy 12V lub 192W przy 24V.

To praktyczne rozwiązanie do automatycznego oświetlenia kuchni, szaf, garderób, schowków, regałów, witryn sklepowych oraz innych miejsc, w których światło powinno uruchamiać się samoczynnie po wykryciu ruchu.

Najważniejsze zalety włącznika LED z czujnikiem ruchu

• Automatyczne włączanie światła – czujnik uruchamia taśmę LED po wykryciu ruchu.
• Zasięg detekcji do 2 metrów – wygodne wykrywanie ruchu w pobliżu oświetlenia.
• Regulowany czas świecenia 6–70 sekund – możliwość dostosowania działania do miejsca montażu.
• Automatyczne wyłączanie – światło gaśnie po upływie ustawionego czasu od ustania ruchu.
• Zasilanie 12V / 24V DC – współpraca z popularnymi instalacjami LED.
• Maksymalny prąd 8A – możliwość sterowania oświetleniem o mocy do 96W lub 192W.
• Montaż w profilu aluminiowym – dyskretna instalacja bez tradycyjnego włącznika.
• Kompaktowe wymiary 55 × 10 mm – łatwe dopasowanie do wielu profili LED.
• Wygodna obsługa bez użycia rąk – oświetlenie uruchamia się samoczynnie.
• Praktyczne zastosowanie w meblach – szafy, garderoby, kuchnie, półki i schowki.
• Ograniczenie niepotrzebnego świecenia – automatyczne wyłączenie światła po zakończeniu aktywności.

Jak działa czujnik ruchu do taśm LED?

Włącznik wykorzystuje czujnik ruchu, który reaguje na aktywność w swoim obszarze detekcji.

Po wykryciu ruchu automatycznie włącza podłączoną taśmę LED. Oświetlenie pozostaje aktywne podczas wykrywania ruchu, a po jego ustaniu rozpoczyna się odliczanie ustawionego czasu opóźnienia wyłączenia.

1. Wykrycie ruchu – automatyczne włączenie światła

Gdy w obszarze działania czujnika pojawi się ruch, urządzenie automatycznie włącza oświetlenie LED.

Maksymalny deklarowany zasięg detekcji wynosi 2 metry.

2. Regulowany czas świecenia

Po ustaniu ruchu oświetlenie pozostaje włączone przez wybrany czas.

Zakres regulacji wynosi od 6 do 70 sekund.

Dzięki temu można dopasować działanie czujnika do miejsca zastosowania.

3. Automatyczne wyłączenie oświetlenia

Po upływie ustawionego czasu, jeśli czujnik nie wykryje kolejnego ruchu, oświetlenie zostaje automatycznie wyłączone.

W ten sposób nie trzeba pamiętać o ręcznym wyłączaniu światła.

Regulowany czas świecenia od 6 do 70 sekund

Jedną z najważniejszych funkcji włącznika jest możliwość ustawienia czasu, przez jaki taśma LED pozostaje włączona po ustaniu ruchu.

Regulacja w zakresie 6–70 sekund pozwala dopasować urządzenie do różnych zastosowań.

Krótki czas świecenia

Krótki czas opóźnienia może być przydatny w miejscach, w których użytkownik przebywa przez chwilę, na przykład:

• Schowki.
• Niewielkie szafki.
• Półki.
• Małe wnęki meblowe.

Dłuższy czas świecenia

Dłuższy czas opóźnienia sprawdza się w miejscach, gdzie światło powinno pozostawać włączone przez dłuższą chwilę po wykryciu ruchu.

• Garderoby.
• Szafy ubraniowe.
• Oświetlenie podszafkowe w kuchni.
• Regały.
• Witryny i ekspozycje.

Ważne: czas świecenia należy ustawić zgodnie z potrzebami użytkownika oraz charakterystyką miejsca montażu.

Czujnik ruchu LED do profili aluminiowych – niewidoczny montaż

Włącznik został zaprojektowany do montażu wewnątrz profili aluminiowych przeznaczonych do taśm LED.

Po prawidłowym zamontowaniu urządzenie nie wymaga stosowania dodatkowego przełącznika na powierzchni mebla lub ściany.

Takie rozwiązanie sprawdza się szczególnie w nowoczesnych aranżacjach wnętrz, w których ważny jest minimalistyczny wygląd instalacji oświetleniowej.

Dlaczego warto zamontować czujnik ruchu w profilu LED?

• Brak konieczności montażu tradycyjnego włącznika.
• Automatyczna obsługa oświetlenia.
• Dyskretny wygląd instalacji.
• Możliwość zastosowania w meblach na wymiar.
• Wygodne sterowanie światłem w szafach i garderobach.
• Łatwiejsze korzystanie z oświetlenia w trudno dostępnych miejscach.

Uwaga montażowa: element detekcyjny czujnika musi mieć zapewnione odpowiednie warunki do wykrywania ruchu. Nie należy zakładać, że czujnik będzie działał prawidłowo przez dowolny klosz profilu aluminiowego. Sposób wyprowadzenia elementu czujnika należy dobrać zgodnie z konstrukcją urządzenia i schematem montażowym.

Maksymalna moc podłączonego oświetlenia LED – 8A

Włącznik obsługuje maksymalny prąd obciążenia 8A.

W zależności od napięcia instalacji umożliwia sterowanie oświetleniem o następującej mocy:

Wartości te określają maksymalne obciążenie elektryczne włącznika. Przy projektowaniu instalacji należy uwzględnić zapas obciążalności, rzeczywisty pobór prądu taśmy LED i możliwości zastosowanego zasilacza.

Przykład – taśma LED 12V o mocy 9,6W/m

W przypadku taśmy LED 12V o mocy 9,6W na metr maksymalna moc 96W odpowiada teoretycznie:

96W ÷ 9,6W/m = 10 metrów taśmy LED

Nie oznacza to jednak, że całą taśmę należy zasilać z jednego końca. Przy dłuższych odcinkach może być konieczne doprowadzenie zasilania w dodatkowych punktach.

Przykład – taśma LED 24V o mocy 9,6W/m

W przypadku taśmy LED 24V o mocy 9,6W na metr maksymalna moc 192W odpowiada teoretycznie:

192W ÷ 9,6W/m = 20 metrów taśmy LED

Tak rozbudowana instalacja wymaga odpowiedniego projektu zasilania, przewodów o właściwym przekroju i uwzględnienia spadków napięcia.

Ważne: maksymalna moc włącznika nie określa dopuszczalnej długości pojedynczego odcinka taśmy LED zasilanego z jednego punktu.

Gdzie stosować włącznik LED z czujnikiem ruchu?

1. Oświetlenie podszafkowe w kuchni

Czujnik może automatycznie włączać oświetlenie blatu kuchennego po wykryciu ruchu w pobliżu miejsca pracy.

Po zakończeniu aktywności oświetlenie wyłączy się po ustawionym czasie.

2. Oświetlenie garderoby

Automatyczne włączanie światła ułatwia korzystanie z garderoby, szczególnie gdy użytkownik ma zajęte ręce.

3. Oświetlenie szaf

Czujnik może uruchamiać oświetlenie po wykryciu ruchu w swoim polu detekcji.

Jeżeli wymagane jest wykrywanie samego otwarcia drzwi szafy, należy zastosować odpowiedni czujnik otwarcia lub sprawdzić, czy wybrany sposób montażu zapewnia oczekiwane działanie.

4. Oświetlenie schowków

Automatyczne oświetlenie niewielkich przestrzeni, do których użytkownik zagląda tylko na krótki czas.

5. Podświetlenie półek i regałów

Włączanie oświetlenia po wykryciu ruchu w pobliżu mebla lub ekspozycji.

6. Witryny sklepowe

Automatyczne podświetlenie produktów po wykryciu ruchu w obszarze działania czujnika.

7. Oświetlenie mebli łazienkowych

Włącznik może być rozważany do zabudowy meblowej w łazience, pod warunkiem zapewnienia odpowiedniej ochrony przed wilgocią i zgodności instalacji z wymaganiami dla miejsca montażu.

8. Oświetlenie dekoracyjne

Automatyczne uruchamianie taśm LED w odpowiednio zaprojektowanych wnękach i zabudowach.

9. Oświetlenie pomieszczeń gospodarczych

Praktyczne rozwiązanie do niewielkich schowków i przestrzeni użytkowych, w których oświetlenie powinno włączać się po wykryciu ruchu.

10. Nowoczesne meble na wymiar

Możliwość integracji automatycznego sterowania światłem bez konieczności stosowania widocznego przełącznika.

Jakie taśmy LED można podłączyć?

Włącznik przeznaczony jest do jednokolorowych taśm LED 12V i 24V DC.

Może być wykorzystywany do automatycznego włączania taśm o różnych barwach światła, między innymi:

• Taśmy LED białe ciepłe 2700K.
• Taśmy LED białe ciepłe 3000K.
• Taśmy LED białe neutralne 4000K.
• Taśmy LED białe zimne 6000K.
• Taśmy LED białe zimne 6500K.
• Jednokolorowe taśmy LED czerwone.
• Jednokolorowe taśmy LED zielone.
• Jednokolorowe taśmy LED niebieskie.

Uwaga: urządzenie nie jest wielokanałowym sterownikiem RGB, RGBW ani CCT. Jego zadaniem jest automatyczne załączanie i wyłączanie kompatybilnego oświetlenia LED po wykryciu ruchu.

Jak zamontować włącznik LED z czujnikiem ruchu?

Urządzenie montowane jest wewnątrz odpowiednio dobranego profilu aluminiowego LED.

Przed rozpoczęciem instalacji należy sprawdzić wymiary profilu oraz sposób umieszczenia elementu wykrywającego ruch.

Instrukcja montażu krok po kroku

1. Dobierz profil aluminiowy. Sprawdź, czy jego wymiary wewnętrzne pozwalają na umieszczenie urządzenia o wymiarach 55 × 10 mm.
2. Wybierz miejsce montażu czujnika. Umieść czujnik w miejscu, w którym będzie mógł wykrywać ruch w planowanym obszarze.
3. Przygotuj miejsce dla elementu detekcyjnego. Zastosuj sposób montażu zgodny z konstrukcją czujnika i dokumentacją produktu.
4. Umieść urządzenie w profilu. Zamontuj włącznik w sposób zapewniający stabilne położenie i prawidłowe działanie detekcji.
5. Podłącz zasilacz LED. Doprowadź napięcie 12V lub 24V DC zgodnie z oznaczeniami wejścia zasilania.
6. Podłącz taśmę LED. Zachowaj prawidłową polaryzację i nie przekraczaj maksymalnego obciążenia 8A.
7. Ustaw czas świecenia. Dostosuj czas opóźnienia wyłączenia w zakresie od 6 do 70 sekund.
8. Sprawdź poprawność połączeń. Upewnij się, że przewody są odpowiednio zabezpieczone i nie występują zwarcia.
9. Uruchom instalację. Podłącz zasilanie i sprawdź reakcję czujnika na ruch.
10. Zamknij profil aluminiowy. Po zakończeniu testów zamontuj klosz, zapewniając prawidłową pracę elementu detekcyjnego.

Ważne: podłączanie przewodów należy wykonywać przy odłączonym zasilaniu. Urządzenie pracuje z napięciem 12V lub 24V DC i nie może być podłączane bezpośrednio do sieci 230V AC.

Schemat podłączenia czujnika ruchu do taśmy LED

Włącznik należy podłączyć pomiędzy zasilaczem LED a taśmą LED.

Zasilacz LED 12V / 24V DC → Włącznik LED z czujnikiem ruchu 8A → Jednokolorowa taśma LED

Podstawowe zasady podłączenia

• Dobierz zasilacz o napięciu zgodnym z taśmą LED.
• Nie podłączaj urządzenia bezpośrednio do 230V AC.
• Zachowaj prawidłową polaryzację przewodów.
• Nie przekraczaj maksymalnego prądu 8A.
• Dobierz przewody do obciążenia instalacji.
• Zapewnij prawidłowe chłodzenie taśmy LED.
• Ustaw odpowiedni czas opóźnienia wyłączenia.
• Przed zakończeniem montażu przetestuj zasięg i kierunek detekcji.

Dane techniczne włącznika LED z czujnikiem ruchu

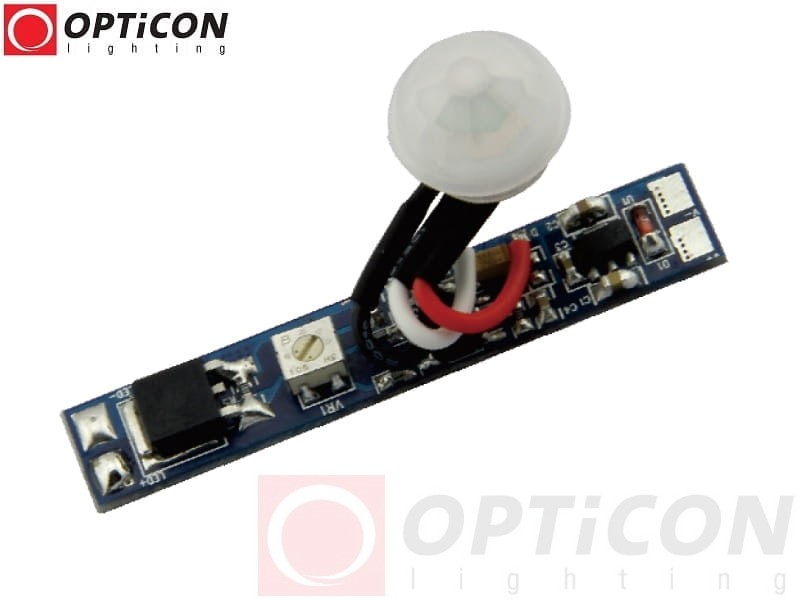

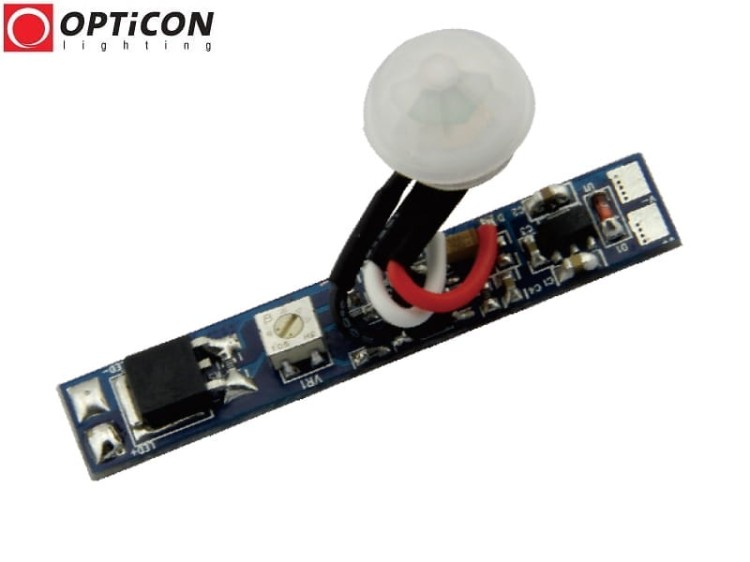

Zdjęcie włącznika LED z czujnikiem ruchu 12V / 24V DC 8A

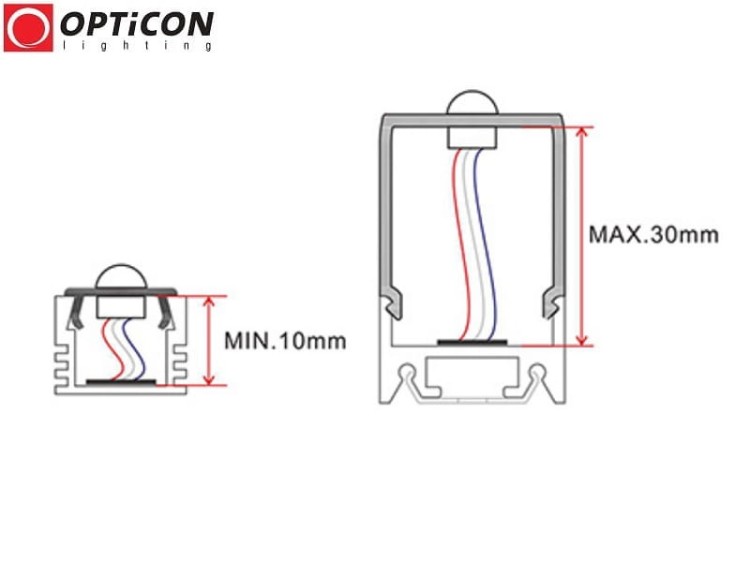

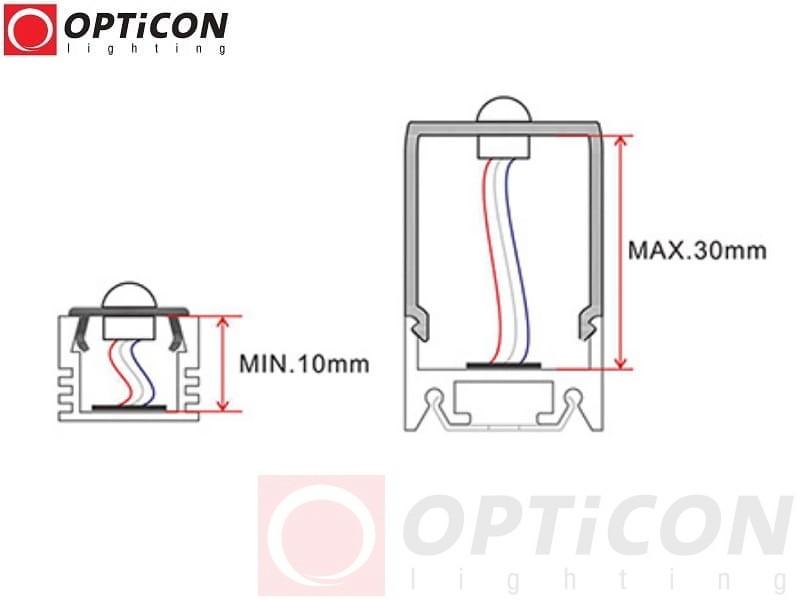

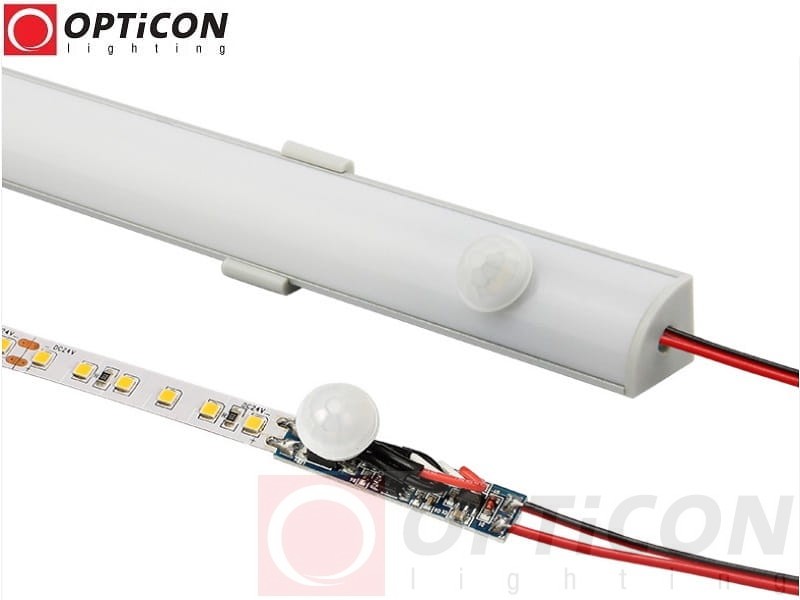

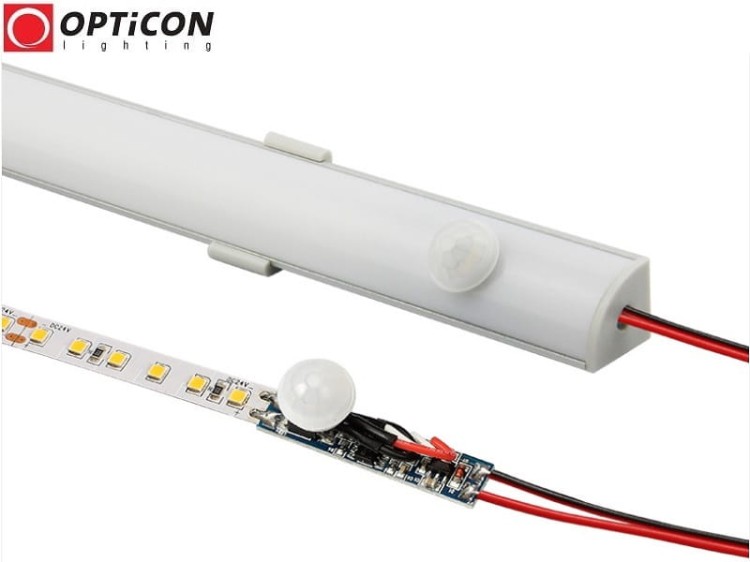

Sposób montażu czujnika ruchu w profilu aluminiowym LED

Poniższe ilustracje przedstawiają materiały montażowe produktu. Przed montażem należy sprawdzić sposób umieszczenia czujnika w profilu oraz zapewnić odpowiednie warunki detekcji ruchu.

FAQ – najczęściej zadawane pytania o włącznik LED z czujnikiem ruchu

Jak działa włącznik LED z czujnikiem ruchu?

Urządzenie automatycznie włącza podłączoną taśmę LED po wykryciu ruchu w swoim obszarze detekcji. Po ustaniu ruchu i upływie ustawionego czasu wyłącza oświetlenie.

Jaki jest zasięg czujnika ruchu?

Deklarowany zasięg wykrywania ruchu wynosi do 2 metrów.

Czy można ustawić czas świecenia?

Tak. Czas świecenia po ustaniu ruchu można regulować w zakresie od 6 do 70 sekund.

Czy czujnik działa z taśmami LED 12V?

Tak. Włącznik obsługuje jednokolorowe taśmy LED 12V DC o łącznym poborze prądu do 8A.

Czy można podłączyć taśmę LED 24V?

Tak. Urządzenie współpracuje z jednokolorowymi taśmami LED 24V DC o łącznym poborze prądu do 8A.

Jaka jest maksymalna moc podłączonej taśmy LED?

Maksymalna moc wynosi 96W przy napięciu 12V DC lub 192W przy napięciu 24V DC.

Czy czujnik można zamontować wewnątrz profilu aluminiowego?

Tak. Urządzenie jest przeznaczone do montażu w odpowiednio dobranych profilach aluminiowych LED.

Czy czujnik nadaje się do garderoby?

Tak. Automatyczne włączanie światła po wykryciu ruchu jest szczególnie praktyczne w garderobach i zabudowach meblowych.

Czy czujnik może włączać światło po otwarciu szafy?

Może zareagować na ruch pojawiający się po otwarciu szafy, jeśli ruch znajduje się w jego polu detekcji. Nie jest jednak czujnikiem kontaktronowym wykrywającym bezpośrednio otwarcie drzwi.

Czy czujnik posiada funkcję ściemniania?

Nie. W dostarczonej specyfikacji wskazano funkcje automatycznego włączania, wyłączania i regulacji czasu świecenia, bez regulacji jasności.

Czy włącznik można podłączyć bezpośrednio do 230V?

Nie. Urządzenie przeznaczone jest do pracy z napięciem 12V lub 24V DC i wymaga odpowiedniego zasilacza LED.

Czy czujnik działa tylko po zmroku?

W dostarczonej specyfikacji nie podano funkcji pomiaru natężenia światła ani trybu pracy wyłącznie po zmroku. Nie należy zakładać dostępności takiej funkcji bez potwierdzenia w dokumentacji produktu.

Włącznik LED z czujnikiem ruchu – automatyczne oświetlenie bez tradycyjnego przełącznika

Włącznik LED z czujnikiem ruchu 12V / 24V DC 8A do profili aluminiowych to praktyczne rozwiązanie do automatycznego sterowania oświetleniem meblowym i dekoracyjnym.

Zasięg detekcji do 2 metrów, regulowany czas świecenia od 6 do 70 sekund oraz możliwość sterowania taśmami LED o mocy do 96W lub 192W sprawiają, że urządzenie sprawdza się w kuchniach, garderobach, szafach, schowkach, witrynach i nowoczesnych zabudowach meblowych.

Wybierz automatyczny włącznik LED z czujnikiem ruchu i korzystaj z wygodnego oświetlenia, które uruchamia się wtedy, gdy jest potrzebne.
