Włącznik LED z Czujnikiem Ruchu i Zmierzchu 12V / 24V DC 8A do Profili Aluminiowych

Automatyczny włącznik taśm LED z czujnikiem ruchu i zmierzchu

Włącznik LED z czujnikiem ruchu i zmierzchu 12V / 24V DC 8A to nowoczesne urządzenie przeznaczone do automatycznego sterowania jednokolorowymi taśmami LED montowanymi w profilach aluminiowych. Łączy funkcję wykrywania ruchu z pomiarem natężenia światła otoczenia, dzięki czemu oświetlenie uruchamia się tylko wtedy, gdy jest rzeczywiście potrzebne.

W przeciwieństwie do standardowego włącznika LED z czujnikiem ruchu prezentowany model posiada dodatkowo czujnik zmierzchu z regulacją progu jasności w zakresie od 2 do 60 lux. Oznacza to, że urządzenie nie włącza oświetlenia przy wystarczającym świetle dziennym, nawet jeśli wykryje ruch.

Gdy poziom oświetlenia otoczenia spadnie poniżej ustawionego progu, czujnik umożliwia automatyczne uruchomienie taśmy LED po wykryciu ruchu w odległości do 2 metrów. Po ustaniu ruchu oświetlenie pozostaje włączone przez około 40 sekund, a następnie wyłącza się samoczynnie.

Urządzenie współpracuje z instalacjami 12V DC i 24V DC oraz obsługuje maksymalny prąd 8A. Pozwala to sterować oświetleniem o mocy do 96W przy 12V lub 192W przy 24V.

Dzięki kompaktowym wymiarom 55 × 10 mm włącznik przeznaczony jest do dyskretnego montażu wewnątrz odpowiednio dobranych profili aluminiowych LED. Doskonale sprawdza się w kuchniach, garderobach, szafach, schowkach, witrynach sklepowych oraz nowoczesnych zabudowach meblowych.

Najważniejsze zalety włącznika LED z czujnikiem ruchu i zmierzchu

• Dwa czujniki w jednym urządzeniu – wykrywanie ruchu oraz kontrola jasności otoczenia.
• Automatyczne włączanie oświetlenia – światło uruchamia się po wykryciu ruchu, gdy jest odpowiednio ciemno.
• Regulowany próg zmierzchowy 2–60 lux – możliwość dostosowania działania do warunków oświetleniowych.
• Zasięg wykrywania ruchu do 2 metrów – praktyczne zastosowanie w meblach i zabudowach.
• Automatyczne wyłączenie po około 40 sekundach od ustania ruchu.
• Zasilanie 12V / 24V DC – współpraca z popularnymi jednokolorowymi taśmami LED.
• Maksymalny prąd 8A – obsługa oświetlenia o mocy do 96W lub 192W.
• Oszczędność energii – ograniczenie niepotrzebnego świecenia przy dostatecznej ilości światła dziennego.
• Montaż wewnątrz profilu aluminiowego – estetyczne wykończenie instalacji.
• Kompaktowe wymiary 55 × 10 mm – łatwa integracja z oświetleniem meblowym.
• Wygoda użytkowania – brak konieczności ręcznego włączania i wyłączania światła.

Jak działa włącznik LED z czujnikiem ruchu i zmierzchu?

Urządzenie wykorzystuje dwa warunki sterujące: natężenie światła otoczenia oraz wykrycie ruchu.

Oświetlenie zostaje uruchomione dopiero wtedy, gdy spełnione są oba warunki:

1. Poziom światła otoczenia jest niższy niż ustawiony próg zmierzchowy.
2. Czujnik wykryje ruch w swoim obszarze detekcji.

1. Pomiar jasności otoczenia

Wbudowany czujnik zmierzchu monitoruje natężenie światła w otoczeniu. Użytkownik może ustawić próg działania w zakresie od 2 do 60 lux.

Jeżeli w pomieszczeniu jest wystarczająco jasno, urządzenie nie uruchamia podłączonej taśmy LED.

2. Wykrywanie ruchu

Gdy natężenie światła spadnie poniżej ustawionej wartości, urządzenie może uruchomić oświetlenie po wykryciu ruchu.

Deklarowany zasięg detekcji wynosi do 2 metrów.

3. Automatyczne włączenie oświetlenia

Po wykryciu ruchu w odpowiednio ciemnym otoczeniu czujnik automatycznie włącza podłączoną taśmę LED.

Nie ma potrzeby naciskania przycisku ani dotykania profilu aluminiowego.

4. Automatyczne wyłączenie po około 40 sekundach

Po ustaniu ruchu oświetlenie pozostaje włączone przez około 40 sekund, a następnie zostaje automatycznie wyłączone.

Dzięki temu światło nie pozostaje niepotrzebnie włączone po zakończeniu korzystania z danego miejsca.

Regulowany czujnik zmierzchu – zakres od 2 do 60 lux

Jedną z najważniejszych zalet prezentowanego włącznika jest możliwość regulacji progu natężenia światła, poniżej którego czujnik ruchu może uruchamiać oświetlenie.

Zakres regulacji wynosi 2–60 lux.

Lux (lx) to jednostka natężenia oświetlenia, określająca ilość światła padającego na daną powierzchnię.

Niski próg – około 2 lux

Ustawienie niskiego progu sprawia, że urządzenie reaguje na ruch dopiero w bardzo ciemnym otoczeniu.

Takie ustawienie może być przydatne, gdy oświetlenie LED ma uruchamiać się głównie nocą lub przy bardzo słabym świetle.

Wyższy próg – około 60 lux

Ustawienie wyższego progu umożliwia uruchamianie oświetlenia także w słabo oświetlonych pomieszczeniach, niekoniecznie całkowicie ciemnych.

Może to być praktyczne w garderobach, szafach, schowkach i zabudowach meblowych, do których dociera niewielka ilość światła dziennego.

Dlaczego regulacja progu zmierzchowego jest ważna?

Różne pomieszczenia mają odmienne warunki oświetleniowe. Kuchnia z dużym oknem może być dobrze doświetlona przez większość dnia, natomiast garderoba lub schowek mogą pozostawać ciemne nawet w południe.

Możliwość ustawienia progu 2–60 lux pozwala dostosować pracę czujnika do konkretnego miejsca montażu.

Ważne: regulacja 2–60 lux dotyczy progu jasności otoczenia, a nie ściemniania taśmy LED. Urządzenie nie jest ściemniaczem LED.

Czujnik ruchu i zmierzchu a zwykły czujnik ruchu – jaka jest różnica?

Oba rozwiązania umożliwiają automatyczne uruchamianie oświetlenia po wykryciu ruchu. Różnica polega na sposobie uwzględniania światła otoczenia.

Włącznik LED z czujnikiem ruchu i zmierzchu jest szczególnie przydatny tam, gdzie w ciągu dnia dostępne jest światło naturalne, a dodatkowe oświetlenie LED powinno uruchamiać się tylko przy niedostatecznej jasności.

Włącznik LED 12V / 24V DC – maksymalny prąd 8A

Urządzenie przeznaczone jest do pracy z jednokolorowymi taśmami LED 12V i 24V DC.

Maksymalna obciążalność wynosi 8A.

Przy projektowaniu instalacji należy uwzględnić rzeczywisty pobór prądu taśmy LED, odpowiedni zapas obciążalności i parametry zasilacza.

Nie należy przekraczać maksymalnego prądu 8A.

Przykład – taśma LED 12V o mocy 14,4W/m

Dla taśmy LED 12V o poborze mocy 14,4W na metr maksymalna moc 96W odpowiada teoretycznie:

96W ÷ 14,4W/m = około 6,67 m taśmy LED

W praktyce należy uwzględnić zapas mocy i sposób zasilania taśmy.

Przykład – taśma LED 24V o mocy 14,4W/m

Dla taśmy LED 24V o poborze mocy 14,4W na metr maksymalna moc 192W odpowiada teoretycznie:

192W ÷ 14,4W/m = około 13,33 m taśmy LED

Przy dłuższych odcinkach może być konieczne doprowadzenie zasilania w kilku punktach w celu ograniczenia spadków napięcia.

Uwaga: maksymalna moc włącznika nie oznacza, że całą długość taśmy można zasilać z jednego końca.

Gdzie stosować włącznik LED z czujnikiem ruchu i zmierzchu?

1. Oświetlenie podszafkowe w kuchni

Włącznik może automatycznie uruchamiać oświetlenie blatu kuchennego po wykryciu ruchu, ale tylko wtedy, gdy światło dzienne jest niewystarczające.

Dzięki temu dodatkowe oświetlenie LED nie włącza się niepotrzebnie w dobrze oświetlonej kuchni.

2. Oświetlenie garderoby

Automatyczne włączanie światła w garderobie po wykryciu ruchu, gdy pomieszczenie jest odpowiednio ciemne.

3. Oświetlenie szaf

Wygodne sterowanie oświetleniem wnętrza szafy bez konieczności stosowania tradycyjnego włącznika.

Urządzenie reaguje na ruch, a nie bezpośrednio na otwarcie drzwi.

4. Oświetlenie schowków i spiżarni

Praktyczne rozwiązanie do pomieszczeń i wnęk, w których użytkownik przebywa przez krótki czas.

5. Oświetlenie półek i regałów

Automatyczne podświetlenie półek po wykryciu ruchu w warunkach niewystarczającego oświetlenia otoczenia.

6. Witryny sklepowe

Możliwość automatycznego włączania podświetlenia ekspozycji po wykryciu ruchu, gdy natężenie światła jest niższe niż ustawiony próg.

7. Oświetlenie mebli łazienkowych

Urządzenie może być wykorzystane w odpowiednio zabezpieczonych instalacjach meblowych, jeżeli warunki montażu i stopień ochrony wszystkich elementów są właściwe dla danego miejsca.

8. Oświetlenie dekoracyjne wnętrz

Automatyczne uruchamianie taśm LED w zabudowach, wnękach i profilach aluminiowych.

9. Oświetlenie nocne

Przy odpowiednio ustawionym progu zmierzchowym czujnik może uruchamiać delikatne oświetlenie LED w ciemnym otoczeniu.

10. Nowoczesne meble na wymiar

Możliwość dyskretnego zintegrowania automatycznego sterowania oświetleniem z zabudową meblową.

Jakie taśmy LED można podłączyć?

Włącznik przeznaczony jest do standardowych jednokolorowych taśm LED 12V oraz 24V DC.

Może współpracować z taśmami o różnych barwach światła, na przykład:

• Taśmy LED białe ciepłe 2700K.
• Taśmy LED białe ciepłe 3000K.
• Taśmy LED białe neutralne 4000K.
• Taśmy LED białe zimne 6000K.
• Taśmy LED białe zimne 6500K.
• Jednokolorowe taśmy LED czerwone.
• Jednokolorowe taśmy LED zielone.
• Jednokolorowe taśmy LED niebieskie.

Ważne: urządzenie nie jest wielokanałowym sterownikiem RGB, RGBW ani CCT. Nie służy również do płynnej regulacji jasności podłączonej taśmy LED. Regulacja 2–60 lux dotyczy wyłącznie poziomu światła otoczenia, przy którym czujnik może włączyć oświetlenie.

Montaż czujnika ruchu i zmierzchu w profilu aluminiowym LED

Urządzenie przeznaczone jest do montażu wewnątrz odpowiednio dobranych profili aluminiowych LED.

Kompaktowe wymiary 55 × 10 mm pozwalają na zastosowanie w wielu instalacjach oświetlenia meblowego.

Podczas montażu należy zwrócić uwagę na prawidłowe położenie elementów odpowiedzialnych za wykrywanie ruchu oraz pomiar natężenia światła.

Ważne: czujnik zmierzchu powinien mierzyć światło otoczenia, a nie być bezpośrednio oświetlany przez sterowaną taśmę LED. Nieprawidłowe umieszczenie czujnika może powodować niepożądane działanie instalacji.

Instrukcja montażu krok po kroku

1. Dobierz odpowiedni profil aluminiowy. Sprawdź, czy wymiary wewnętrzne profilu umożliwiają montaż urządzenia o wymiarach 55 × 10 mm.
2. Wybierz miejsce montażu. Umieść czujnik w miejscu umożliwiającym wykrywanie ruchu oraz prawidłowy pomiar jasności otoczenia.
3. Przygotuj miejsce dla elementów czujnika. Zastosuj sposób montażu zgodny z konstrukcją urządzenia i dokumentacją produktu.
4. Zamontuj włącznik wewnątrz profilu. Zadbaj o stabilne położenie i odpowiednie zabezpieczenie połączeń elektrycznych.
5. Podłącz zasilacz LED. Doprowadź napięcie 12V lub 24V DC zgodnie z oznaczeniami wejścia zasilającego.
6. Podłącz jednokolorową taśmę LED. Zachowaj prawidłową polaryzację i nie przekraczaj maksymalnego prądu 8A.
7. Ustaw próg zmierzchowy. Dostosuj poziom aktywacji w zakresie od 2 do 60 lux do warunków oświetleniowych.
8. Sprawdź poprawność połączeń. Upewnij się, że przewody są właściwie zabezpieczone i nie występują zwarcia.
9. Przetestuj działanie czujnika. Sprawdź reakcję na ruch przy jasnym i ciemnym otoczeniu.
10. Zakończ montaż. Po prawidłowym skonfigurowaniu urządzenia zamontuj osłonę profilu, zapewniając poprawne działanie czujników.

Uwaga: montaż i podłączanie przewodów należy wykonywać przy odłączonym zasilaniu. Urządzenie przeznaczone jest wyłącznie do instalacji 12V lub 24V DC i nie może być podłączane bezpośrednio do sieci 230V AC.

Schemat podłączenia włącznika LED z czujnikiem ruchu i zmierzchu

Włącznik montowany jest pomiędzy zasilaczem LED a jednokolorową taśmą LED.

Zasilacz LED 12V / 24V DC → Włącznik LED z czujnikiem ruchu i zmierzchu 8A → Jednokolorowa taśma LED

Podstawowe zasady podłączenia

• Dobierz zasilacz o napięciu zgodnym z podłączoną taśmą LED.
• Nie podłączaj urządzenia bezpośrednio do 230V AC.
• Zachowaj prawidłową polaryzację przewodów.
• Nie przekraczaj maksymalnego prądu 8A.
• Dobierz przekrój przewodów do obciążenia instalacji.
• Zapewnij odpowiednie chłodzenie taśmy LED.
• Ustaw właściwy próg zmierzchowy.
• Sprawdź poprawność działania czujnika ruchu i czujnika światła.

Dane techniczne włącznika LED z czujnikiem ruchu i zmierzchu

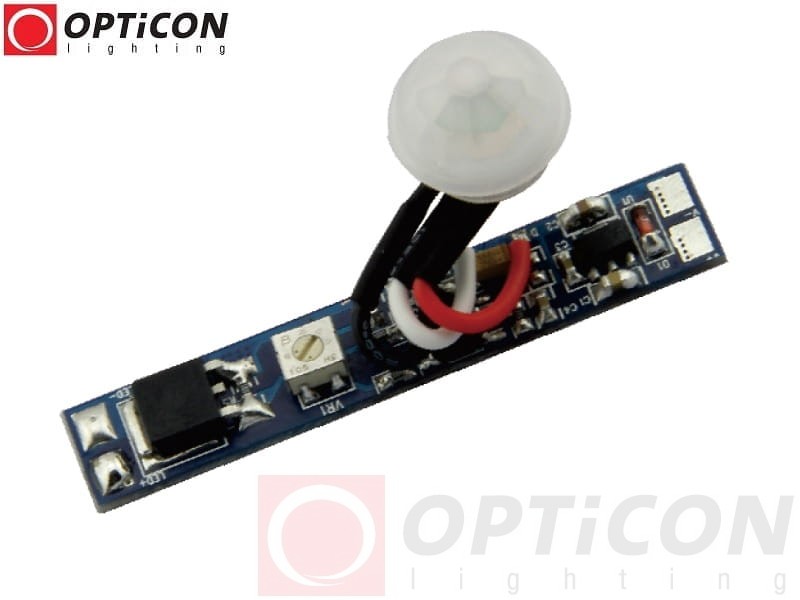

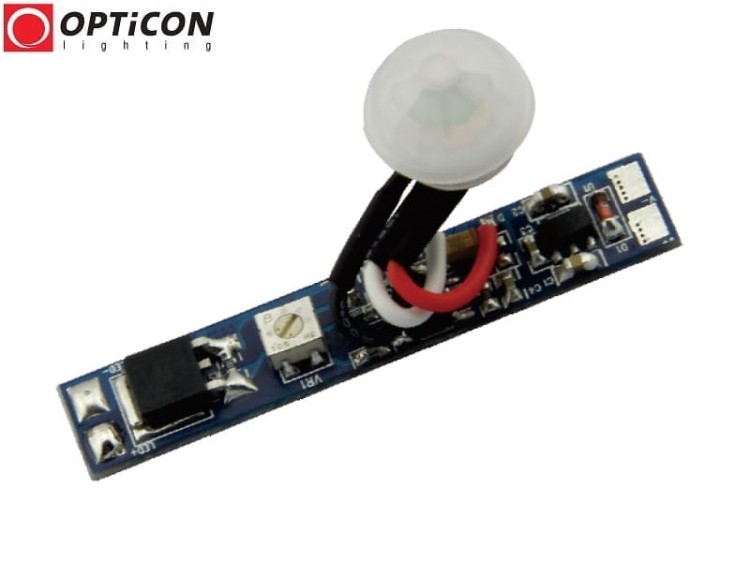

Zdjęcie włącznika LED z czujnikiem ruchu i zmierzchu

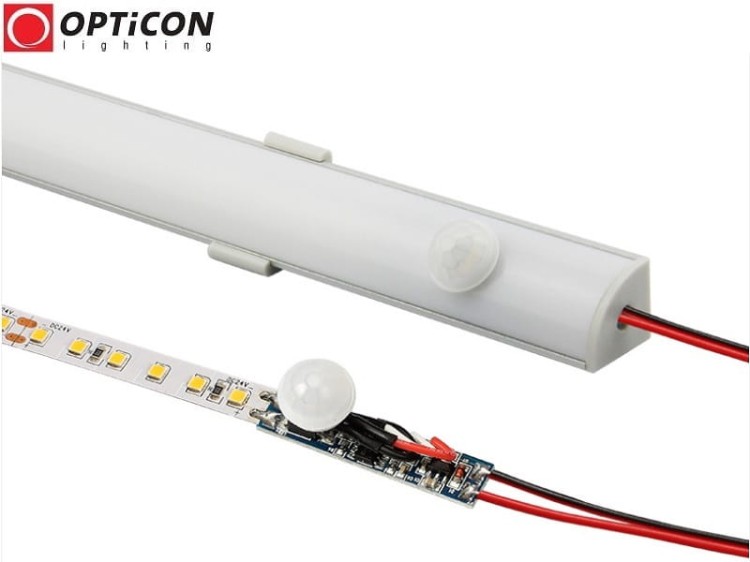

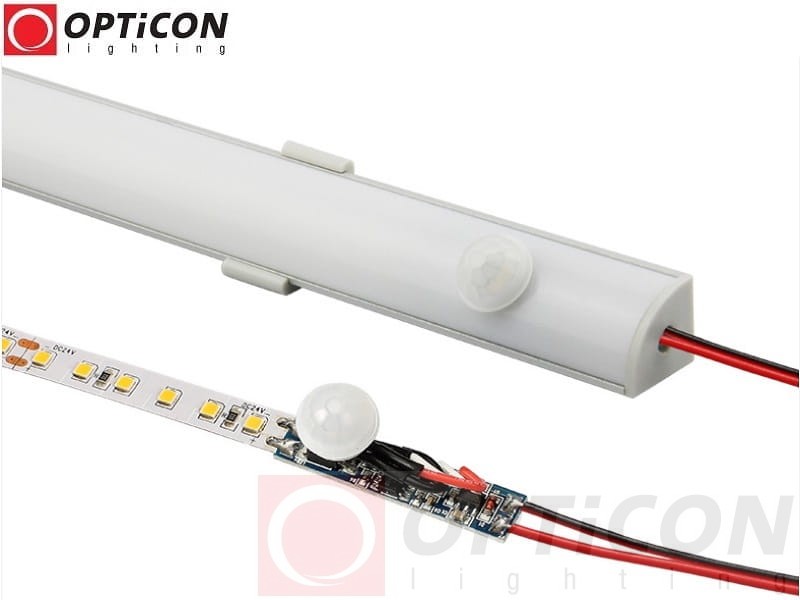

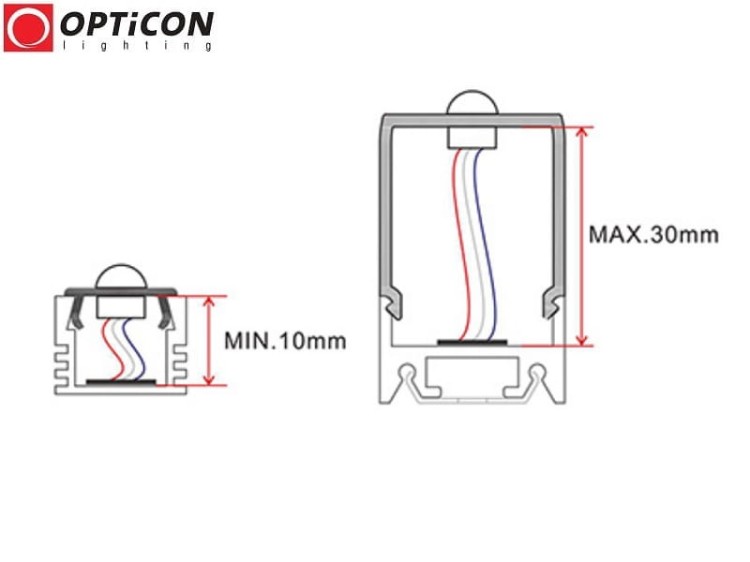

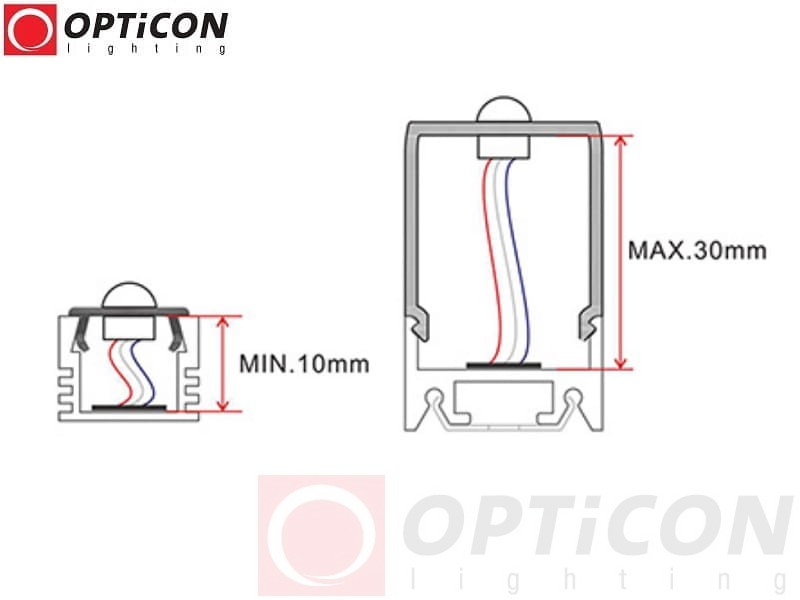

Sposób montażu czujnika ruchu i zmierzchu w profilu LED

Poniższe ilustracje przedstawiają materiały montażowe produktu. Podczas instalacji należy zapewnić odpowiednie warunki wykrywania ruchu i pomiaru natężenia światła otoczenia.

FAQ – najczęściej zadawane pytania o czujnik ruchu i zmierzchu LED

Jak działa włącznik LED z czujnikiem ruchu i zmierzchu?

Urządzenie automatycznie włącza taśmę LED po wykryciu ruchu, ale tylko wtedy, gdy natężenie światła otoczenia jest niższe od ustawionego progu zmierzchowego.

Czy czujnik włącza światło w dzień?

Jeżeli natężenie światła otoczenia jest wyższe od ustawionego progu, czujnik nie uruchomi oświetlenia po wykryciu ruchu.

Jaki jest zakres regulacji czujnika zmierzchu?

Próg aktywacji można ustawić w zakresie od 2 do 60 lux.

Co oznacza 2 lux?

Jest to bardzo niski poziom natężenia oświetlenia, odpowiadający ciemnemu otoczeniu. Ustawienie progu blisko 2 lux sprawia, że czujnik uruchamia światło dopiero przy bardzo słabym oświetleniu.

Co oznacza 60 lux?

To wyższy próg aktywacji, pozwalający uruchamiać oświetlenie również w słabo oświetlonych pomieszczeniach.

Jaki jest zasięg czujnika ruchu?

Deklarowany zasięg wykrywania ruchu wynosi do 2 metrów.

Po jakim czasie światło się wyłącza?

Oświetlenie wyłącza się automatycznie po około 40 sekundach od ustania ruchu.

Czy można regulować czas świecenia?

W dostarczonej specyfikacji podano czas około 40 sekund. Nie wskazano możliwości jego regulacji.

Czy czujnik współpracuje z taśmami LED 12V?

Tak. Urządzenie obsługuje jednokolorowe taśmy LED 12V DC o łącznym poborze prądu do 8A.

Czy można podłączyć taśmę LED 24V?

Tak. Włącznik współpracuje z jednokolorowymi taśmami LED 24V DC o łącznym poborze prądu do 8A.

Jaka jest maksymalna moc podłączonego oświetlenia?

Maksymalna moc wynosi 96W przy napięciu 12V DC lub 192W przy napięciu 24V DC.

Czy urządzenie ma funkcję ściemniania?

Nie. Regulacja 2–60 lux dotyczy poziomu jasności otoczenia, przy którym czujnik może uruchamiać oświetlenie. Nie jest to regulacja jasności samej taśmy LED.

Czy czujnik można zamontować w profilu aluminiowym?

Tak. Włącznik został zaprojektowany do montażu wewnątrz odpowiednio dobranych profili aluminiowych LED.

Czy czujnik nadaje się do garderoby?

Tak. Automatyczne uruchamianie światła po wykryciu ruchu przy niskim poziomie oświetlenia jest praktyczne w garderobach, szafach i zabudowach meblowych.

Czy czujnik wykrywa otwarcie drzwi szafy?

Nie wykrywa bezpośrednio otwarcia drzwi. Reaguje na ruch w swoim polu detekcji, dlatego jego działanie zależy od miejsca i sposobu montażu.

Czy włącznik można podłączyć bezpośrednio do sieci 230V?

Nie. Urządzenie przeznaczone jest do pracy z napięciem 12V lub 24V DC i wymaga odpowiedniego zasilacza LED.

Włącznik LED z czujnikiem ruchu i zmierzchu – automatyczne światło tylko wtedy, gdy jest potrzebne

Włącznik LED z czujnikiem ruchu i zmierzchu 12V / 24V DC 8A to funkcjonalne rozwiązanie do automatycznego sterowania oświetleniem meblowym i dekoracyjnym.

Połączenie czujnika ruchu o zasięgu do 2 metrów, regulowanego progu zmierzchowego 2–60 lux oraz automatycznego wyłączenia po około 40 sekundach pozwala ograniczyć niepotrzebne świecenie taśm LED.

Urządzenie doskonale sprawdza się w kuchniach, garderobach, szafach, schowkach, witrynach sklepowych oraz innych instalacjach, w których oświetlenie powinno uruchamiać się po wykryciu ruchu, ale tylko przy niedostatecznej ilości światła.

Wybierz włącznik LED z czujnikiem ruchu i zmierzchu i stwórz wygodne, automatyczne oświetlenie dopasowane do warunków panujących w pomieszczeniu.
