Sterownik LED MONO Mi-Light FUT036 12V/24V DC 12A 288W RF 2,4 GHz – Ściemniacz PWM do Taśm LED

Mi-Light FUT036 – bezprzewodowy sterownik do jednokolorowych taśm i modułów LED

Mi-Light FUT036 to profesjonalny sterownik LED MONO 12V/24V DC, przeznaczony do włączania, wyłączania oraz płynnej regulacji jasności jednokolorowych taśm LED, modułów LED i innych kompatybilnych źródeł światła zasilanych napięciem stałym.

Urządzenie wykorzystuje technologię PWM (Pulse Width Modulation) oraz bezprzewodową komunikację radiową RF 2,4 GHz. Dzięki temu umożliwia wygodne sterowanie oświetleniem za pomocą kompatybilnych pilotów, paneli ściennych i innych nadajników systemu Mi-Light / MiBoxer.

Największą zaletą sterownika Mi-Light FUT036 jest połączenie dużej obciążalności 12A z możliwością tworzenia niezależnych stref oświetlenia, grupowania odbiorników oraz synchronizacji pracy kilku sterowników.

Przy zasilaniu 12V DC sterownik może obsługiwać obciążenie do 144W, natomiast przy 24V DC maksymalna moc wynosi 288W. Pozwala to wykorzystać go zarówno w niewielkich instalacjach meblowych, jak i w rozbudowanych systemach oświetlenia LED.

Mi-Light FUT036 doskonale sprawdzi się w domach, mieszkaniach, biurach, sklepach, restauracjach, hotelach oraz instalacjach oświetlenia dekoracyjnego i użytkowego.

Najważniejsze zalety sterownika Mi-Light FUT036

• Sterowanie LED MONO – przeznaczony do jednokolorowych taśm i modułów LED.
• Napięcie pracy 12V/24V DC – możliwość zastosowania w dwóch popularnych systemach oświetlenia LED.
• Maksymalny prąd 12A – obsługa instalacji o dużym obciążeniu.
• Moc do 144W przy 12V – sterowanie jednokolorowym oświetleniem LED 12V.
• Moc do 288W przy 24V – możliwość obsługi bardziej rozbudowanych instalacji LED 24V.
• Płynna regulacja jasności PWM – wygodne rozjaśnianie i ściemnianie światła.
• Komunikacja radiowa RF 2,4 GHz – bezprzewodowe sterowanie oświetleniem.
• Zasięg do 30 metrów – wygodna obsługa kompatybilnym pilotem.
• Obsługa stref oświetlenia – współpraca z kompatybilnymi pilotami wielostrefowymi.
• Synchronizacja wielu sterowników – możliwość jednoczesnego sterowania grupą odbiorników.
• Możliwość przypisania do 4 pilotów – sterowanie z kilku miejsc.
• Pamięć ostatnich ustawień – przywracanie zapamiętanego stanu po ponownym podaniu zasilania.
• Wygodne podłączenie – wejście zasilania przez złącze DC 5,5/2,1 mm lub zaciski śrubowe.

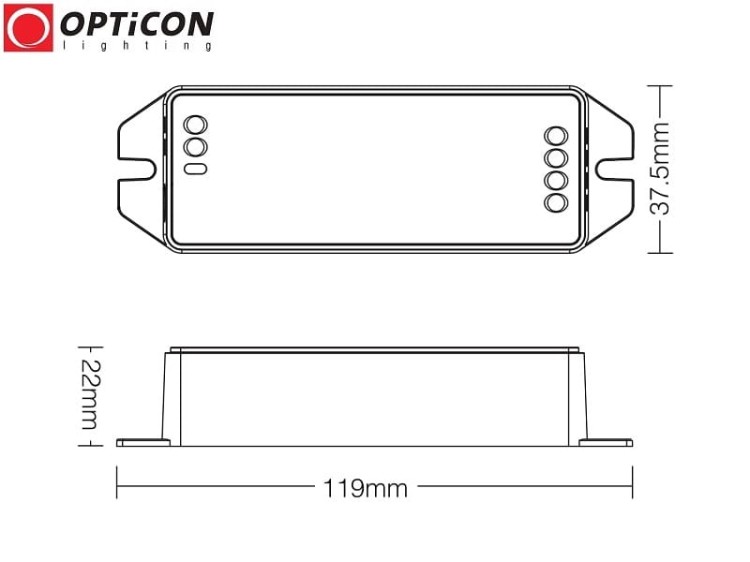

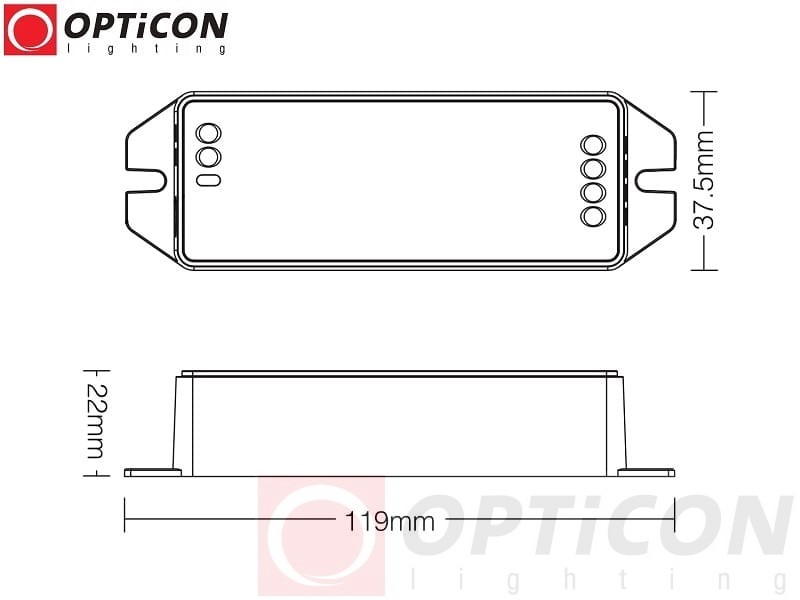

• Kompaktowe wymiary – 119 × 37,5 × 22 mm.

Płynna regulacja jasności LED – sterowanie PWM

Mi-Light FUT036 jest sterownikiem wykorzystującym modulację szerokości impulsu PWM do regulacji jasności jednokolorowego oświetlenia LED.

Technologia PWM polega na szybkim włączaniu i wyłączaniu napięcia wyjściowego. Zmiana proporcji czasu włączenia do czasu wyłączenia pozwala regulować średnią moc dostarczaną do taśmy LED, a tym samym intensywność świecenia.

Dlaczego regulacja PWM jest przydatna?

• Umożliwia płynną zmianę jasności kompatybilnych taśm LED.
• Pozwala dopasować oświetlenie do pory dnia i wykonywanych czynności.
• Ułatwia tworzenie oświetlenia dekoracyjnego i nastrojowego.
• Może ograniczyć pobór energii przy zmniejszonej jasności.
• Umożliwia sterowanie wieloma obwodami LED w ramach jednej strefy.

Przykładowo w kuchni można ustawić mocne oświetlenie blatu roboczego, natomiast wieczorem zmniejszyć jasność tej samej taśmy LED, aby uzyskać delikatne światło dekoracyjne.

Ważne: FUT036 jest sterownikiem MONO. Reguluje jasność jednokolorowego oświetlenia, ale nie umożliwia niezależnego wyboru kolorów RGB ani regulacji temperatury barwowej CCT.

Sterownik LED 12V i 24V – maksymalny prąd 12A

Mi-Light FUT036 przeznaczony jest do pracy z instalacjami o napięciu 12V DC lub 24V DC.

Maksymalny dopuszczalny prąd obciążenia wynosi 12A.

Maksymalna moc sterownika FUT036

Moc obliczana jest na podstawie zależności:

P = U × I

gdzie:

• P – moc w watach (W).
• U – napięcie w woltach (V).
• I – prąd w amperach (A).

Dla instalacji 12V:

12V × 12A = 144W

Dla instalacji 24V:

24V × 12A = 288W

Uwaga: podane wartości są maksymalnymi parametrami obciążenia sterownika. Należy odpowiednio dobrać zasilacz, przewody i sposób odprowadzania ciepła oraz uwzględnić warunki pracy instalacji.

Ile metrów taśmy LED można podłączyć do Mi-Light FUT036?

Maksymalna długość taśmy LED zależy od jej napięcia oraz poboru mocy na metr.

Przykładowo, przy założeniu maksymalnego obciążenia sterownika:

Ważne: wartości w tabeli są przykładami obliczeniowymi, a nie zaleceniem podłączenia całej długości taśmy w jednym ciągu.

Przy długich odcinkach taśm LED należy zastosować odpowiedni podział instalacji, dodatkowe punkty zasilania oraz przewody o właściwym przekroju. Pozwala to ograniczyć spadki napięcia i nierównomierną jasność.

W praktyce warto również pozostawić odpowiedni zapas obciążalności sterownika i zasilacza.

Bezprzewodowe sterowanie RF 2,4 GHz – zasięg do 30 metrów

Sterownik Mi-Light FUT036 wykorzystuje radiową komunikację RF 2,4 GHz, umożliwiającą sterowanie oświetleniem za pomocą kompatybilnych pilotów i paneli Mi-Light / MiBoxer.

W przeciwieństwie do sterowania na podczerwień komunikacja radiowa nie wymaga bezpośredniego kierowania pilota w stronę odbiornika.

Dzięki temu sterownik można zamontować w odpowiednio przygotowanych miejscach, takich jak:

• Sufity podwieszane.
• Zabudowy meblowe.
• Szafki techniczne.
• Przestrzenie montażowe oświetlenia LED.
• Odpowiednie obudowy instalacyjne.

Deklarowany zasięg komunikacji wynosi do 30 metrów.

Rzeczywisty zasięg zależy od warunków montażu, rodzaju przeszkód, obecności elementów metalowych oraz zakłóceń radiowych.

Ważne: sama częstotliwość RF 2,4 GHz nie oznacza kompatybilności ze wszystkimi urządzeniami radiowymi. Należy stosować nadajniki obsługujące odpowiedni system Mi-Light / MiBoxer.

Niezależne strefy oświetlenia LED

Mi-Light FUT036 może współpracować z kompatybilnymi pilotami wielostrefowymi Mi-Light / MiBoxer.

Dzięki temu można utworzyć kilka niezależnych grup oświetlenia i sterować nimi za pomocą jednego pilota.

Przykład podziału oświetlenia na strefy

Każda strefa może zawierać jeden lub kilka kompatybilnych sterowników.

Uwaga: liczba dostępnych stref zależy od zastosowanego pilota lub panelu sterującego. FUT036 jest odbiornikiem, a nie samodzielnym pilotem wielostrefowym.

Automatyczna synchronizacja wielu sterowników

Jedną z ważnych funkcji Mi-Light FUT036 jest możliwość synchronizacji pracy wielu sterowników w ramach jednej instalacji oświetlenia LED.

Po przypisaniu kilku kompatybilnych odbiorników do tej samej strefy mogą one reagować na wspólne polecenia sterujące.

Oznacza to możliwość jednoczesnego:

• Włączania kilku obwodów LED.
• Wyłączania całej grupy oświetlenia.
• Rozjaśniania wielu taśm LED.
• Ściemniania kilku niezależnych obwodów.

Przykład – duża instalacja oświetlenia sufitowego

W dużym salonie zastosowano cztery niezależne odcinki taśm LED. Każdy odcinek posiada odpowiedni zasilacz i sterownik FUT036.

Po przypisaniu sterowników do tej samej strefy kompatybilnego pilota można sterować wszystkimi odcinkami jednocześnie.

Rozwiązanie to jest przydatne w instalacjach, w których łączna moc oświetlenia przekracza możliwości pojedynczego sterownika lub gdy obwody LED są rozmieszczone w różnych częściach pomieszczenia.

Funkcja synchronizacji nie oznacza konieczności elektrycznego łączenia wyjść kilku sterowników. Każdy odbiornik powinien być podłączony zgodnie ze swoim schematem instalacyjnym.

Możliwość przypisania do 4 pilotów lub paneli sterujących

Mi-Light FUT036 umożliwia przypisanie do 4 kompatybilnych pilotów lub paneli sterujących.

Funkcja ta pozwala obsługiwać ten sam obwód oświetleniowy z kilku różnych miejsc.

Przykładowe zastosowania

• Schody: jeden pilot na parterze, drugi na piętrze.
• Korytarz: sterowanie oświetleniem z dwóch końców pomieszczenia.
• Sypialnia: pilot przy wejściu oraz drugi przy łóżku.
• Salon: panel ścienny przy wejściu i dodatkowy pilot przy kanapie.
• Biuro: możliwość sterowania oświetleniem z kilku stanowisk.

Takie rozwiązanie pozwala zwiększyć wygodę użytkowania instalacji bez prowadzenia dodatkowych przewodów sterujących.

Pamięć ostatnich ustawień po zaniku zasilania

Mi-Light FUT036 wyposażony jest w funkcję pamięci ostatnich ustawień.

Po zaniku i ponownym podaniu zasilania sterownik może przywrócić zapamiętany stan pracy zgodnie z działaniem funkcji pamięci urządzenia.

Jest to praktyczne rozwiązanie w instalacjach, w których istotne jest zachowanie ustawień oświetlenia po przerwie w zasilaniu.

Wygodne podłączenie – złącze DC i zaciski śrubowe

Sterownik FUT036 wyposażony jest w dwa sposoby doprowadzenia zasilania:

• Gniazdo DC 5,5/2,1 mm – umożliwiające podłączenie odpowiedniego zasilacza z kompatybilnym wtykiem.
• Zaciski śrubowe – umożliwiające wykonanie połączenia przewodowego.

Wyjście do oświetlenia LED realizowane jest za pomocą zacisków śrubowych.

Takie rozwiązanie pozwala dopasować sposób podłączenia do rodzaju instalacji.

Uwaga: złącze DC 5,5/2,1 mm i zastosowany przewód muszą być odpowiednio dobrane do rzeczywistego prądu obciążenia. Przy dużych obciążeniach należy zweryfikować dopuszczalny prąd całego toru zasilania, w tym wtyku i gniazda.

Nie należy jednocześnie zasilać urządzenia z dwóch niezależnych źródeł, chyba że dokumentacja producenta wyraźnie przewiduje taki sposób podłączenia.

Jak podłączyć sterownik Mi-Light FUT036?

Sterownik montuje się pomiędzy odpowiednim zasilaczem LED a jednokolorową taśmą LED lub modułami LED.

Podstawowy schemat instalacji

Sieć 230V AC → Zasilacz LED 12V/24V DC → Sterownik Mi-Light FUT036 → Taśma LED MONO

Etapy podłączenia

1. Dobierz zasilacz LED o napięciu zgodnym z zastosowaną taśmą LED.
2. Sprawdź całkowitą moc i pobór prądu oświetlenia.
3. Podłącz wyjście zasilacza do wejścia sterownika FUT036 zgodnie z oznaczeniami.
4. Podłącz jednokolorową taśmę LED do zacisków wyjściowych sterownika, zachowując prawidłową polaryzację.
5. Sprawdź poprawność wszystkich połączeń.
6. Włącz zasilanie instalacji.
7. Sparuj sterownik z kompatybilnym pilotem lub panelem Mi-Light / MiBoxer zgodnie z instrukcją urządzenia.
8. Sprawdź działanie włączania, wyłączania i regulacji jasności.

Ważne: sterownik FUT036 wymaga zasilania napięciem stałym 12V lub 24V DC. Nie wolno podłączać napięcia sieciowego 230V AC bezpośrednio do jego wejścia zasilania.

Prace przy instalacji sieciowej 230V powinny być wykonywane przez osobę posiadającą odpowiednie kwalifikacje.

Gdzie można zastosować sterownik Mi-Light FUT036?

Oświetlenie salonu

Regulacja jasności taśm LED zamontowanych w suficie podwieszanym, wnękach oraz zabudowie RTV.

Oświetlenie kuchenne

Sterowanie jednokolorowymi taśmami LED pod szafkami kuchennymi oraz w zabudowie meblowej.

Oświetlenie sypialni

Płynne ściemnianie światła dekoracyjnego, pozwalające stworzyć przyjemną atmosferę do wypoczynku.

Oświetlenie meblowe

Sterowanie podświetleniem półek, szaf, regałów, witryn i innych elementów wyposażenia.

Oświetlenie schodów i korytarzy

Współpraca z kompatybilnymi pilotami umożliwiającymi sterowanie z różnych miejsc.

Oświetlenie witryn sklepowych

Regulacja jasności taśm i modułów LED wykorzystywanych do podświetlania ekspozycji.

Oświetlenie biur

Tworzenie niezależnych stref oświetlenia oraz regulacja jasności w wybranych częściach pomieszczenia.

Oświetlenie restauracji i hoteli

Sterowanie oświetleniem dekoracyjnym i użytkowym w salach, korytarzach i pomieszczeniach wspólnych.

Kasetony i reklama świetlna

Regulacja jasności kompatybilnych jednokolorowych modułów LED stosowanych w instalacjach reklamowych.

Kompatybilne piloty i urządzenia Mi-Light / MiBoxer

Sterownik Mi-Light FUT036 przeznaczony jest do współpracy z odpowiednimi nadajnikami radiowymi systemu Mi-Light / MiBoxer.

W zależności od zgodności konkretnego urządzenia mogą to być:

• Piloty ręczne MONO RF 2,4 GHz.
• Piloty ścienne MONO.
• Wielostrefowe piloty Mi-Light / MiBoxer.
• Kompatybilne panele ścienne.
• Kompatybilne czujniki i nadajniki automatyki oświetlenia.

Piloty Mi-Light / MiBoxer

Zobacz piloty Mi-Light / MiBoxer RF 2,4 GHz

Czujniki ruchu Mi-Light / MiBoxer

Zobacz czujniki ruchu Mi-Light / MiBoxer

Uwaga: przed zakupem należy potwierdzić zgodność konkretnego pilota, panelu lub czujnika ze sterownikiem FUT036. Sama częstotliwość RF 2,4 GHz nie gwarantuje kompatybilności.

Dane techniczne sterownika Mi-Light FUT036

Jak sparować sterownik FUT036 z pilotem Mi-Light / MiBoxer?

Przed rozpoczęciem użytkowania należy przypisać sterownik do kompatybilnego pilota lub panelu sterującego.

Podstawowe etapy konfiguracji

1. Podłącz sterownik FUT036 do odpowiedniego zasilacza LED 12V lub 24V DC.
2. Podłącz jednokolorową taśmę LED do wyjścia sterownika.
3. Przygotuj kompatybilny pilot lub panel Mi-Light / MiBoxer.
4. Wybierz odpowiednią strefę, jeżeli używasz pilota wielostrefowego.
5. Uruchom procedurę parowania zgodnie z instrukcją sterownika i pilota.
6. Sprawdź działanie włączania i wyłączania oświetlenia.
7. Sprawdź płynną regulację jasności.

Jeżeli kilka sterowników ma pracować w tej samej strefie, należy odpowiednio przypisać każdy z nich do wybranej grupy.

Ważne: dokładna procedura parowania zależy od zastosowanego nadajnika i dokumentacji producenta.

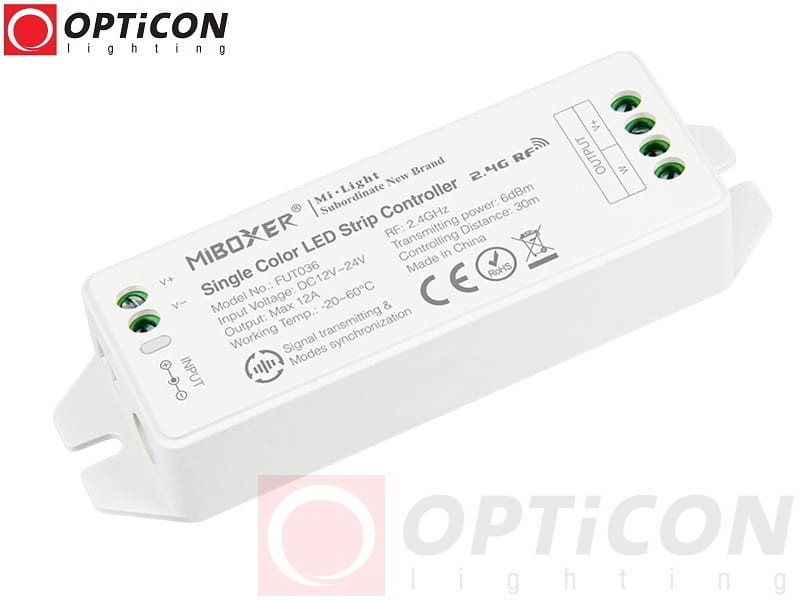

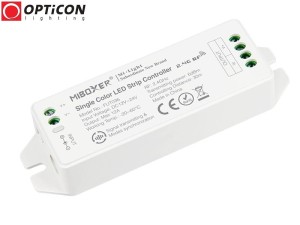

Zdjęcie sterownika Mi-Light FUT036

Najczęściej zadawane pytania – Mi-Light FUT036

Do czego służy sterownik Mi-Light FUT036?

Mi-Light FUT036 służy do bezprzewodowego włączania, wyłączania oraz regulacji jasności jednokolorowych taśm i modułów LED za pomocą kompatybilnych pilotów i paneli Mi-Light / MiBoxer.

Czy FUT036 obsługuje taśmy LED 12V i 24V?

Tak. Sterownik przeznaczony jest do pracy z instalacjami LED zasilanymi napięciem 12V DC lub 24V DC.

Jaka jest maksymalna moc sterownika FUT036?

Przy maksymalnym prądzie 12A moc wynosi 144W dla napięcia 12V DC oraz 288W dla napięcia 24V DC.

Czy Mi-Light FUT036 umożliwia ściemnianie taśm LED?

Tak. Sterownik wykorzystuje technologię PWM, umożliwiającą płynną regulację jasności kompatybilnego oświetlenia LED MONO.

Czy FUT036 może sterować taśmami LED RGB?

Nie. Model FUT036 jest sterownikiem MONO przeznaczonym do jednokolorowego oświetlenia LED.

Czy FUT036 umożliwia regulację temperatury barwowej CCT?

Nie. Do niezależnej regulacji barwy białej w taśmach CCT należy zastosować odpowiedni sterownik CCT.

Czy można sterować kilkoma sterownikami FUT036 jednocześnie?

Tak. Kilka kompatybilnych sterowników można przypisać do jednej strefy pilota, aby reagowały na wspólne polecenia.

Ile pilotów można przypisać do jednego sterownika FUT036?

Według podanej specyfikacji do jednego sterownika można przypisać maksymalnie cztery kompatybilne piloty lub panele sterujące.

Jaki jest zasięg komunikacji Mi-Light FUT036?

Deklarowany zasięg komunikacji radiowej wynosi do 30 metrów. Rzeczywisty zasięg zależy od warunków instalacyjnych.

Czy FUT036 wymaga osobnego zasilacza LED?

Tak. Sterownik wymaga odpowiedniego zasilania 12V lub 24V DC, dopasowanego do napięcia i mocy podłączonego oświetlenia.

Czy sterownik FUT036 można podłączyć bezpośrednio do 230V AC?

Nie. Urządzenie jest przeznaczone do zasilania napięciem stałym 12V lub 24V DC. Nie wolno podłączać go bezpośrednio do sieci 230V AC.

Czy FUT036 posiada pamięć ostatnich ustawień?

Tak. Sterownik posiada funkcję pamięci ostatnich ustawień zgodnie z przedstawioną specyfikacją produktu.

Czy FUT036 można wykorzystać do oświetlenia meblowego?

Tak. Sterownik doskonale nadaje się do regulacji jasności jednokolorowych taśm LED stosowanych w szafach, półkach, witrynach i zabudowie meblowej.

Dlaczego warto wybrać sterownik Mi-Light FUT036?

Mi-Light FUT036 MONO RF 2,4 GHz to funkcjonalny sterownik LED 12V/24V DC, który łączy dużą obciążalność, bezprzewodową komunikację oraz wygodną regulację jasności.

Maksymalny prąd 12A, moc do 144W przy 12V i 288W przy 24V, możliwość grupowania sterowników, obsługa wielu pilotów oraz funkcja pamięci ustawień sprawiają, że urządzenie sprawdzi się zarówno w niewielkich instalacjach domowych, jak i w bardziej rozbudowanych systemach oświetlenia LED.

Wybierz Mi-Light FUT036 i zyskaj wygodne, bezprzewodowe sterowanie jednokolorowymi taśmami i modułami LED za pomocą kompatybilnych pilotów Mi-Light / MiBoxer.
