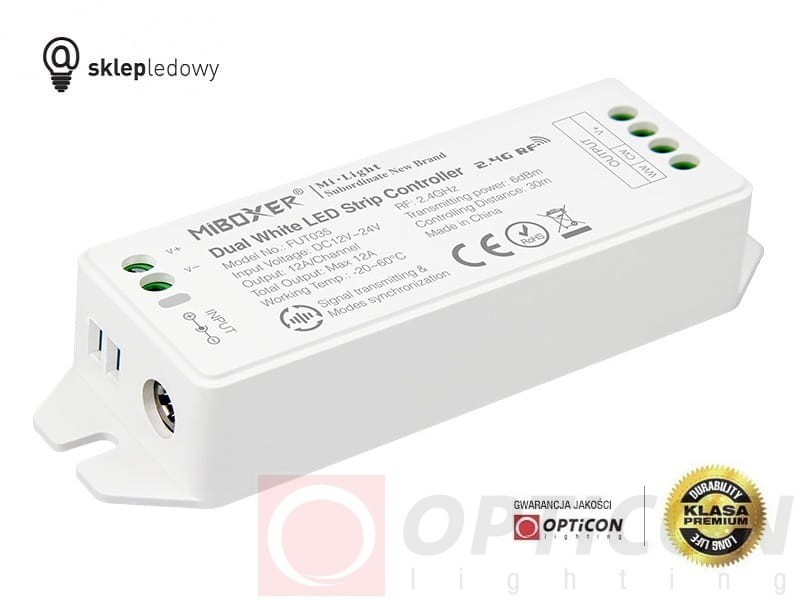

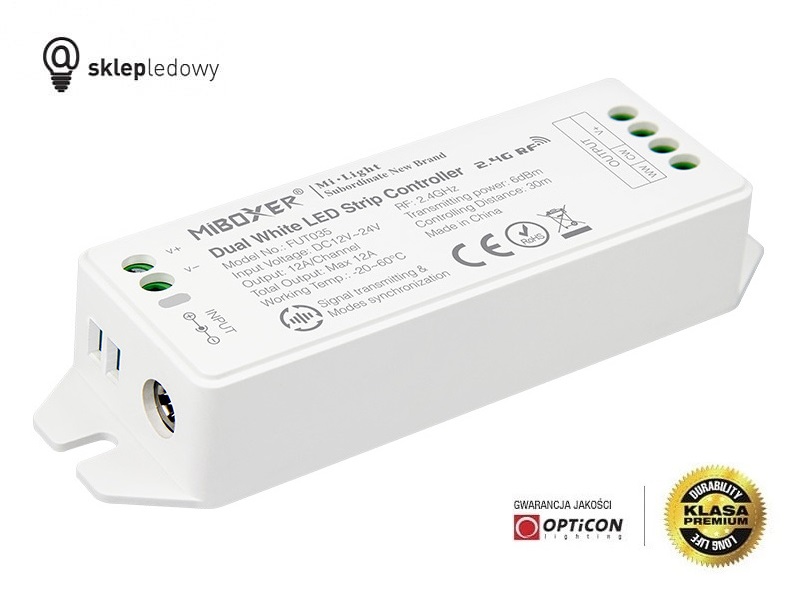

Mi-Light FUT035 – bezprzewodowy sterownik do taśm LED CCT z regulacją barwy białej

Mi-Light FUT035 to profesjonalny sterownik LED CCT 12V/24V DC, przeznaczony do sterowania taśmami i modułami LED z regulowaną temperaturą barwową światła. Urządzenie umożliwia płynną zmianę barwy białej od ciepłej do zimnej oraz niezależną regulację jasności oświetlenia.

Sterownik współpracuje z oświetleniem typu CCT (Correlated Color Temperature), określanym również jako Dual White, Multi White, Tunable White lub WW/CW. Tego rodzaju taśmy LED posiadają dwa rodzaje diod: emitujące światło ciepłe (Warm White) oraz zimne (Cold White).

Dzięki niezależnemu sterowaniu obydwoma kanałami Mi-Light FUT035 pozwala uzyskać różne odcienie białego światła – od przyjemnej, ciepłej bieli, przez neutralną, aż po chłodną biel odpowiednią do pracy i precyzyjnych czynności.

Urządzenie wykorzystuje technologię PWM oraz bezprzewodową komunikację radiową RF 2,4 GHz. Oświetleniem można sterować za pomocą kompatybilnych pilotów, paneli ściennych i innych nadajników systemu Mi-Light / MiBoxer.

Największą zaletą sterownika FUT035 jest możliwość dostosowania zarówno jasności, jak i temperatury barwowej światła do aktualnych potrzeb. Jeden system oświetlenia LED może zapewniać delikatne światło do wypoczynku, neutralne oświetlenie codzienne oraz chłodniejsze światło sprzyjające wykonywaniu wymagających czynności.

Sterownik obsługuje napięcie 12V i 24V DC, a jego maksymalny prąd wyjściowy wynosi 12A. Odpowiada to maksymalnej mocy 144W przy 12V oraz 288W przy 24V.

Najważniejsze zalety sterownika Mi-Light FUT035

• Sterowanie taśmami LED CCT – obsługa oświetlenia Dual White / Multi White.
• Regulacja temperatury barwowej – płynna zmiana od ciepłej do zimnej bieli.
• Dwa niezależnie sterowane kanały WW/CW – obsługa ciepłej i zimnej bieli.
• Płynne ściemnianie PWM – wygodna regulacja intensywności oświetlenia.
• Komunikacja radiowa RF 2,4 GHz – sterowanie bez dodatkowych przewodów sygnałowych.
• Zasięg komunikacji do 30 metrów – wygodna obsługa kompatybilnym pilotem.
• Współpraca z systemem Mi-Light / MiBoxer – obsługa odpowiednich pilotów i paneli.
• Tworzenie stref oświetlenia – współpraca z kompatybilnymi pilotami wielostrefowymi.
• Synchronizacja wielu sterowników – możliwość jednoczesnego sterowania grupą odbiorników.
• Obsługa do 4 pilotów – sterowanie oświetleniem z kilku miejsc.
• Pamięć ostatnich ustawień – zapamiętywanie parametrów pracy.
• Napięcie 12V/24V DC – zastosowanie w popularnych instalacjach LED.
• Maksymalny prąd 12A – możliwość sterowania oświetleniem o dużej mocy.
• Moc do 288W przy 24V – odpowiedni do bardziej rozbudowanych instalacji.
• Kompaktowe wymiary – 119 × 37,5 × 22 mm.

Co to jest CCT, Dual White i Multi White?

CCT (Correlated Color Temperature) oznacza temperaturę barwową światła. W przypadku oświetlenia LED parametr ten określa odcień emitowanej bieli, wyrażany w kelwinach (K).

Taśmy LED typu CCT / Dual White / Multi White wyposażone są w dwa rodzaje diod:

• WW – Warm White: diody emitujące ciepłą barwę białą.
• CW – Cold White: diody emitujące zimną barwę białą.

Odpowiednia regulacja jasności obu grup diod umożliwia uzyskanie różnych temperatur barwowych pomiędzy skrajnymi wartościami danej taśmy LED.

Przykładowe temperatury barwowe światła

Ważne: sterownik FUT035 nie określa samodzielnie zakresu temperatur barwowych. Zakres regulacji zależy od parametrów podłączonej taśmy LED CCT. Przykładowo taśma 2700–6500K pozwala regulować barwę w zakresie przewidzianym przez jej producenta.

Płynna zmiana barwy światła – od ciepłej do zimnej bieli

Mi-Light FUT035 umożliwia sterowanie dwoma kanałami oświetlenia LED:

• WW – Warm White: ciepła barwa światła.
• CW – Cold White: zimna barwa światła.

Regulując proporcje świecenia obu kanałów, można płynnie zmieniać temperaturę barwową światła.

Jak wykorzystać regulację CCT w praktyce?

Rano: chłodniejsze światło może być wygodne podczas przygotowywania się do pracy.

W ciągu dnia: neutralna biel dobrze sprawdza się przy wykonywaniu codziennych czynności.

Wieczorem: ciepła biel pozwala stworzyć przyjemną atmosferę do odpoczynku.

Podczas pracy: można dobrać jasność i temperaturę barwową do charakteru wykonywanych czynności.

Takie rozwiązanie pozwala wykorzystać jedną instalację LED do wielu zastosowań bez konieczności montażu oddzielnych taśm o różnych stałych barwach światła.

Regulacja jasności LED – technologia PWM

Sterownik Mi-Light FUT035 wykorzystuje technologię PWM (Pulse Width Modulation), czyli modulację szerokości impulsu.

Metoda ta pozwala regulować jasność oświetlenia poprzez szybkie przełączanie napięcia wyjściowego i zmianę proporcji czasu jego włączenia do czasu wyłączenia.

W przypadku sterownika CCT regulacja PWM umożliwia sterowanie intensywnością świecenia kanałów ciepłej i zimnej bieli.

Zalety regulacji PWM

• Płynna zmiana jasności kompatybilnych taśm LED.
• Możliwość tworzenia delikatnego oświetlenia dekoracyjnego.
• Dopasowanie natężenia światła do pory dnia.
• Możliwość zmniejszenia poboru energii przy niższej jasności.
• Wygodne sterowanie z kompatybilnego pilota lub panelu.

Sterownik LED CCT 12V i 24V – maksymalny prąd 12A

Mi-Light FUT035 przeznaczony jest do pracy z instalacjami oświetlenia LED zasilanymi napięciem 12V DC lub 24V DC.

Maksymalny łączny prąd wyjściowy wynosi 12A, zgodnie z podaną specyfikacją produktu.

Maksymalna moc sterownika FUT035

Maksymalna moc wynika z zależności:

P = U × I

Gdzie:

• P: moc w watach (W).
• U: napięcie w woltach (V).
• I: prąd w amperach (A).

Dla napięcia 12V:

12V × 12A = 144W

Dla napięcia 24V:

24V × 12A = 288W

Uwaga: wartości 144W i 288W odnoszą się do maksymalnej łącznej mocy sterownika, a nie do każdego kanału CCT osobno. Należy również przestrzegać ewentualnych ograniczeń prądowych poszczególnych kanałów określonych w dokumentacji producenta.

Jak dobrać zasilacz LED do sterownika FUT035?

Sterownik Mi-Light FUT035 wymaga zastosowania odpowiedniego zasilacza LED typu Constant Voltage (CV), czyli zasilacza o stabilizowanym napięciu wyjściowym.

Napięcie zasilacza musi być zgodne z napięciem podłączonej taśmy LED:

• Taśma LED CCT 12V: zasilacz 12V DC.
• Taśma LED CCT 24V: zasilacz 24V DC.

Moc zasilacza należy dobrać na podstawie całkowitej mocy podłączonego oświetlenia, uwzględniając odpowiedni zapas.

Przykład – taśma LED CCT 24V

Załóżmy, że instalacja obejmuje 10 metrów taśmy LED CCT 24V o maksymalnej łącznej mocy 19,2W/m.

Całkowita moc taśmy wynosi:

10 m × 19,2W/m = 192W

Prąd pobierany przy napięciu 24V:

192W ÷ 24V = 8A

Takie obciążenie mieści się w podanym łącznym limicie 12A sterownika FUT035, pod warunkiem zachowania ograniczeń poszczególnych kanałów.

Do instalacji należy dobrać zasilacz 24V DC o odpowiedniej mocy i zapasie, a także właściwe przewody oraz sposób zasilania taśmy.

Ważne: przy taśmach CCT należy sprawdzić, czy podana przez producenta moc w W/m dotyczy obu kanałów łącznie, czy określonego trybu pracy. Ma to bezpośredni wpływ na obliczenie obciążenia.

Bezprzewodowa komunikacja RF 2,4 GHz – zasięg do 30 metrów

Sterownik Mi-Light FUT035 wykorzystuje komunikację radiową RF 2,4 GHz, umożliwiającą sterowanie oświetleniem bez prowadzenia dodatkowych przewodów sygnałowych pomiędzy pilotem a odbiornikiem.

W przeciwieństwie do pilotów na podczerwień transmisja radiowa nie wymaga bezpośredniego kierowania pilota w stronę sterownika.

Dzięki temu urządzenie może być zamontowane w odpowiednio przygotowanych miejscach, takich jak:

• Sufity podwieszane.
• Zabudowy meblowe.
• Szafki techniczne.
• Przestrzenie montażowe oświetlenia LED.
• Odpowiednie obudowy instalacyjne.

Deklarowany zasięg komunikacji wynosi do 30 metrów.

Rzeczywisty zasięg zależy od warunków instalacyjnych, przeszkód, metalowych elementów konstrukcyjnych i zakłóceń radiowych.

Ważne: częstotliwość RF 2,4 GHz nie oznacza automatycznej zgodności ze wszystkimi urządzeniami radiowymi. Należy stosować kompatybilne nadajniki systemu Mi-Light / MiBoxer.

Niezależne strefy oświetlenia LED CCT

Mi-Light FUT035 współpracuje z kompatybilnymi pilotami i panelami wielostrefowymi Mi-Light / MiBoxer.

Umożliwia to tworzenie niezależnych grup oświetlenia i sterowanie każdą z nich osobno.

Przykład podziału instalacji na cztery strefy

Każda strefa może obejmować jeden lub kilka kompatybilnych sterowników.

Uwaga: liczba dostępnych stref zależy od zastosowanego pilota lub panelu. FUT035 jest odbiornikiem radiowym, a nie samodzielnym pilotem wielostrefowym.

Automatyczna synchronizacja wielu sterowników

W rozbudowanych instalacjach LED można przypisać kilka kompatybilnych sterowników FUT035 do jednej strefy pilota.

Pozwala to jednocześnie sterować wieloma obwodami oświetlenia LED CCT.

Przykładowe funkcje synchronizacji

• Jednoczesne włączanie kilku odcinków taśm LED.
• Wspólne wyłączanie całej grupy oświetlenia.
• Regulacja jasności kilku obwodów LED.
• Wspólna zmiana temperatury barwowej.
• Obsługa rozbudowanych instalacji z jednego pilota.

Rozwiązanie to jest szczególnie przydatne w dużych salonach, biurach, hotelach, restauracjach i pomieszczeniach z wieloma niezależnymi odcinkami taśm LED.

Ważne: synchronizacja dotyczy sterowania radiowego. Nie należy łączyć ze sobą wyjść kilku sterowników. Każdy odbiornik powinien być podłączony zgodnie z dokumentacją producenta.

Możliwość sterowania z czterech różnych miejsc

Do jednego sterownika Mi-Light FUT035 można przypisać maksymalnie 4 kompatybilne piloty lub panele sterujące, zgodnie z podaną specyfikacją produktu.

Dzięki temu tym samym oświetleniem można sterować z różnych miejsc.

Przykładowe zastosowania

• Salon: pilot przy wejściu oraz drugi przy kanapie.
• Sypialnia: sterowanie przy drzwiach i przy łóżku.
• Korytarz: obsługa z obu końców pomieszczenia.
• Biuro: sterowanie z kilku stanowisk.
• Restauracja: regulacja oświetlenia z różnych punktów sali.

Rozwiązanie zwiększa wygodę użytkowania i ogranicza konieczność prowadzenia dodatkowych przewodów sterujących.

Pamięć ostatnich ustawień po zaniku zasilania

Mi-Light FUT035 posiada funkcję pamięci ostatnich ustawień.

Po zaniku i ponownym podaniu zasilania urządzenie może przywrócić zapamiętany stan pracy zgodnie z działaniem funkcji pamięci sterownika.

Jest to praktyczne rozwiązanie w instalacjach, w których ważne jest zachowanie ustawień jasności i temperatury barwowej.

Współpraca z taśmami LED CCT i jednokolorowymi LED MONO

Mi-Light FUT035 został zaprojektowany przede wszystkim do sterowania taśmami LED CCT wyposażonymi w dwa kanały: ciepłej i zimnej bieli.

Może być również wykorzystany w odpowiednio zaprojektowanych instalacjach z jednokolorowymi taśmami lub modułami LED, o ile sposób ich podłączenia i sterowania jest zgodny ze schematem oraz możliwościami urządzenia.

Jakie oświetlenie można obsługiwać?

• Taśmy LED CCT 12V DC.
• Taśmy LED CCT 24V DC.
• Taśmy LED Dual White.
• Taśmy LED Multi White.
• Kompatybilne moduły LED CCT.
• Odpowiednio podłączone jednokolorowe taśmy LED MONO.
• Kompatybilne jednokolorowe moduły LED.

Uwaga: sterownik FUT035 nie jest sterownikiem RGB, RGBW ani RGBCCT. Nie umożliwia niezależnego sterowania kolorowymi kanałami RGB.

Przy podłączaniu jednokolorowego oświetlenia MONO należy uwzględnić dwukanałową konstrukcję urządzenia i sposób działania wybranego pilota. Nie należy zakładać, że wszystkie funkcje CCT będą miały zastosowanie do jednokolorowej taśmy LED.

Gdzie można zastosować sterownik Mi-Light FUT035?

Oświetlenie salonu

Regulacja jasności i temperatury barwowej taśm LED w sufitach podwieszanych, wnękach oraz zabudowie RTV.

Oświetlenie kuchenne

Możliwość ustawienia neutralnego lub chłodniejszego światła nad blatem roboczym oraz cieplejszego oświetlenia wieczorem.

Oświetlenie sypialni

Płynna regulacja barwy białej i jasności pozwalająca stworzyć przyjemne oświetlenie do wypoczynku.

Oświetlenie łazienki

Regulacja temperatury barwowej kompatybilnych taśm LED w odpowiednio zabezpieczonych instalacjach łazienkowych.

Oświetlenie meblowe

Sterowanie taśmami LED CCT zamontowanymi w szafach, półkach, witrynach i zabudowie meblowej.

Oświetlenie biur i gabinetów

Dopasowanie jasności oraz barwy białej do rodzaju wykonywanych czynności.

Oświetlenie sklepów i witryn

Możliwość regulacji oświetlenia ekspozycji i dostosowania temperatury barwowej do prezentowanych produktów.

Oświetlenie restauracji i hoteli

Tworzenie różnych scen oświetlenia poprzez zmianę jasności i temperatury barwowej w zależności od pory dnia.

Oświetlenie sufitów podwieszanych

Sterowanie długimi odcinkami taśm LED CCT z wykorzystaniem odpowiednio dobranych zasilaczy i podziału instalacji.

Jak podłączyć sterownik Mi-Light FUT035 do taśmy LED CCT?

Sterownik FUT035 montuje się pomiędzy zasilaczem LED a taśmą LED CCT.

Podstawowy schemat instalacji

Sieć 230V AC → Zasilacz LED 12V/24V DC → Sterownik Mi-Light FUT035 → Taśma LED CCT WW/CW

Sterownik wymaga zastosowania odpowiedniego zasilacza LED o napięciu zgodnym z napięciem taśmy.

Etapy podłączenia

1. Dobierz taśmę LED CCT 12V lub 24V DC.
2. Sprawdź całkowitą moc i pobór prądu obu kanałów taśmy LED.
3. Dobierz odpowiedni zasilacz LED Constant Voltage o właściwym napięciu i zapasie mocy.
4. Podłącz wyjście zasilacza do wejścia sterownika FUT035 zgodnie z oznaczeniami.
5. Podłącz taśmę LED CCT do wyjścia sterownika, zachowując odpowiednie połączenie kanałów WW i CW.
6. Sprawdź poprawność połączeń oraz polaryzację.
7. Włącz zasilanie instalacji.
8. Sparuj sterownik z kompatybilnym pilotem lub panelem Mi-Light / MiBoxer.
9. Sprawdź działanie regulacji jasności oraz temperatury barwowej.

Ważne: przed podłączeniem należy sprawdzić schemat zacisków sterownika i zgodność elektryczną taśmy LED CCT. Nie wszystkie taśmy dwukolorowe mają identyczny układ połączeń.

Uwaga: sterownik FUT035 jest urządzeniem zasilanym napięciem stałym 12V lub 24V DC. Nie wolno podłączać go bezpośrednio do sieci 230V AC.

Prace przy instalacji sieciowej 230V powinny być wykonywane przez osobę posiadającą odpowiednie kwalifikacje.

Złącze DC i zaciski śrubowe – wygodny montaż

Mi-Light FUT035 wyposażony jest w możliwość doprowadzenia zasilania przez:

• Gniazdo DC 5,5/2,1 mm – do współpracy z odpowiednim wtykiem zasilacza.
• Zaciski śrubowe – do wykonania połączenia przewodowego.

Podłączenie taśmy LED realizowane jest przez zaciski śrubowe.

Ważne: przy dużych obciążeniach należy upewnić się, że zastosowane gniazdo, wtyk, przewody i połączenia mają odpowiednią obciążalność prądową. Nie należy przekraczać dopuszczalnych parametrów poszczególnych elementów instalacji.

Kompatybilne piloty i panele Mi-Light / MiBoxer

Sterownik FUT035 współpracuje z kompatybilnymi nadajnikami systemu Mi-Light / MiBoxer RF 2,4 GHz.

Do pełnego wykorzystania funkcji regulacji temperatury barwowej należy zastosować pilot lub panel obsługujący CCT.

W zależności od zgodności konkretnego urządzenia mogą to być:

• Piloty Mi-Light / MiBoxer CCT.
• Piloty MONO / CCT z odpowiednim trybem sterowania.
• Piloty wielostrefowe CCT.
• Panele ścienne Mi-Light / MiBoxer obsługujące CCT.
• Kompatybilne nadajniki i czujniki systemu Mi-Light / MiBoxer.

Piloty Mi-Light / MiBoxer

Zobacz piloty Mi-Light / MiBoxer RF 2,4 GHz

Czujniki ruchu Mi-Light / MiBoxer

Zobacz czujniki ruchu Mi-Light / MiBoxer

Uwaga: przed zakupem należy potwierdzić zgodność konkretnego pilota, panelu lub czujnika ze sterownikiem FUT035. Nie każdy nadajnik RF 2,4 GHz obsługuje regulację CCT.

Dane techniczne sterownika Mi-Light FUT035

Jak sparować sterownik FUT035 z pilotem Mi-Light / MiBoxer?

Przed rozpoczęciem użytkowania należy przypisać sterownik FUT035 do kompatybilnego pilota lub panelu obsługującego sterowanie CCT.

Podstawowe etapy konfiguracji

1. Podłącz sterownik FUT035 do odpowiedniego zasilacza LED 12V lub 24V DC.
2. Podłącz kompatybilną taśmę LED CCT.
3. Przygotuj pilot lub panel Mi-Light / MiBoxer obsługujący CCT.
4. Wybierz odpowiednią strefę, jeżeli korzystasz z pilota wielostrefowego.
5. Uruchom procedurę parowania zgodnie z instrukcją producenta.
6. Sprawdź działanie włączania i wyłączania oświetlenia.
7. Sprawdź płynną regulację jasności.
8. Sprawdź zmianę temperatury barwowej pomiędzy ciepłą i zimną bielą.

Jeżeli kilka sterowników ma pracować w tej samej strefie, należy odpowiednio przypisać każdy odbiornik do wybranej grupy.

Ważne: szczegółowa procedura parowania zależy od zastosowanego pilota lub panelu.

Zdjęcie sterownika Mi-Light FUT035 CCT

Najczęściej zadawane pytania – Mi-Light FUT035

Do czego służy sterownik Mi-Light FUT035?

Mi-Light FUT035 służy do regulacji jasności i temperatury barwowej kompatybilnych taśm oraz modułów LED CCT zasilanych napięciem 12V lub 24V DC.

Co oznacza CCT w oświetleniu LED?

CCT oznacza temperaturę barwową światła. W systemach LED Dual White pozwala regulować odcień bieli poprzez sterowanie kanałami ciepłej i zimnej bieli.

Czy FUT035 umożliwia zmianę barwy światła od ciepłej do zimnej?

Tak. Sterownik umożliwia regulację temperatury barwowej w zakresie obsługiwanym przez podłączoną taśmę LED CCT.

Czy FUT035 obsługuje taśmy LED 12V i 24V?

Tak. Urządzenie jest przeznaczone do pracy z instalacjami 12V DC oraz 24V DC.

Jaka jest maksymalna moc sterownika FUT035?

Przy maksymalnym łącznym prądzie 12A moc wynosi 144W dla napięcia 12V DC oraz 288W dla napięcia 24V DC.

Czy 12A dotyczy każdego kanału osobno?

Nie należy tak zakładać. W przedstawionej specyfikacji 12A traktowane jest jako maksymalny łączny prąd sterownika. Należy również przestrzegać limitów poszczególnych kanałów określonych przez producenta.

Czy FUT035 umożliwia ściemnianie taśm LED?

Tak. Sterownik wykorzystuje technologię PWM, umożliwiającą płynną regulację jasności kompatybilnego oświetlenia LED.

Czy FUT035 można wykorzystać do taśm LED jednokolorowych MONO?

Może być stosowany w odpowiednio dobranych instalacjach jednokolorowych, jeżeli sposób podłączenia i sterowania jest zgodny z dokumentacją urządzenia. Podstawowym zastosowaniem FUT035 pozostają taśmy LED CCT.

Czy FUT035 obsługuje taśmy RGB?

Nie. Model FUT035 jest sterownikiem CCT i nie umożliwia niezależnego sterowania kanałami kolorów RGB.

Czy sterownik można obsługiwać z kilku pilotów?

Tak. Według podanej specyfikacji do FUT035 można przypisać maksymalnie cztery kompatybilne piloty lub panele.

Czy można sterować kilkoma sterownikami FUT035 jednocześnie?

Tak. Kilka kompatybilnych sterowników można przypisać do wspólnej strefy odpowiedniego pilota Mi-Light / MiBoxer.

Jaki jest zasięg komunikacji FUT035?

Deklarowany zasięg komunikacji RF 2,4 GHz wynosi do 30 metrów. Rzeczywisty zasięg zależy od warunków instalacji.

Czy FUT035 wymaga osobnego zasilacza LED?

Tak. Sterownik wymaga odpowiedniego zasilacza 12V lub 24V DC, dobranego do napięcia i mocy podłączonej taśmy LED.

Czy sterownik FUT035 można podłączyć bezpośrednio do 230V AC?

Nie. FUT035 jest przeznaczony do zasilania napięciem stałym 12V lub 24V DC.

Czy FUT035 posiada pamięć ostatnich ustawień?

Tak. Sterownik posiada funkcję pamięci ostatnich ustawień zgodnie z przedstawioną specyfikacją produktu.

Dlaczego warto wybrać sterownik Mi-Light FUT035 CCT?

Mi-Light FUT035 CCT RF 2,4 GHz to funkcjonalny sterownik do nowoczesnych instalacji oświetlenia LED, w których istotna jest możliwość regulacji zarówno jasności, jak i temperatury barwowej światła.

Obsługa taśm Dual White / Multi White, maksymalny prąd 12A, zasilanie 12V/24V DC, komunikacja radiowa, możliwość tworzenia stref oraz synchronizacja wielu sterowników sprawiają, że FUT035 jest praktycznym rozwiązaniem do domów, biur, sklepów, hoteli i restauracji.

Wybierz Mi-Light FUT035 i zyskaj wygodne, bezprzewodowe sterowanie jasnością oraz barwą białego światła w swojej instalacji LED CCT.
