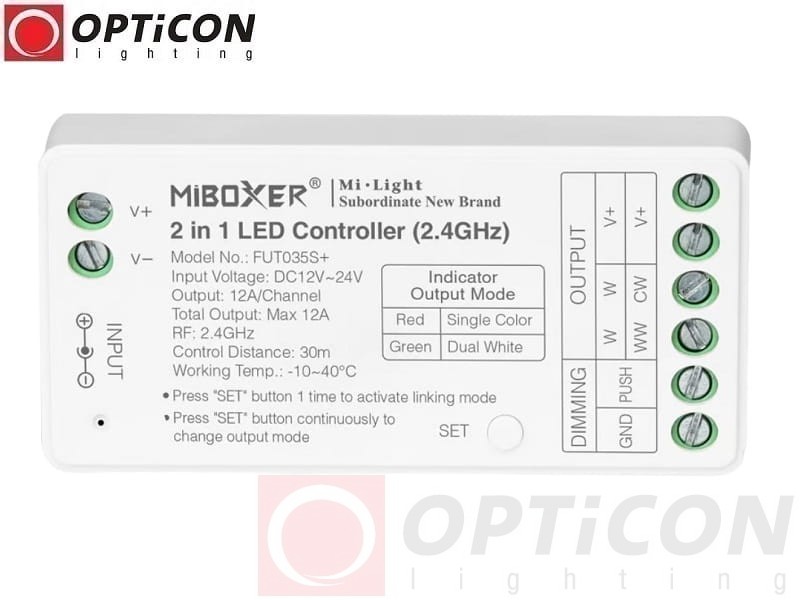

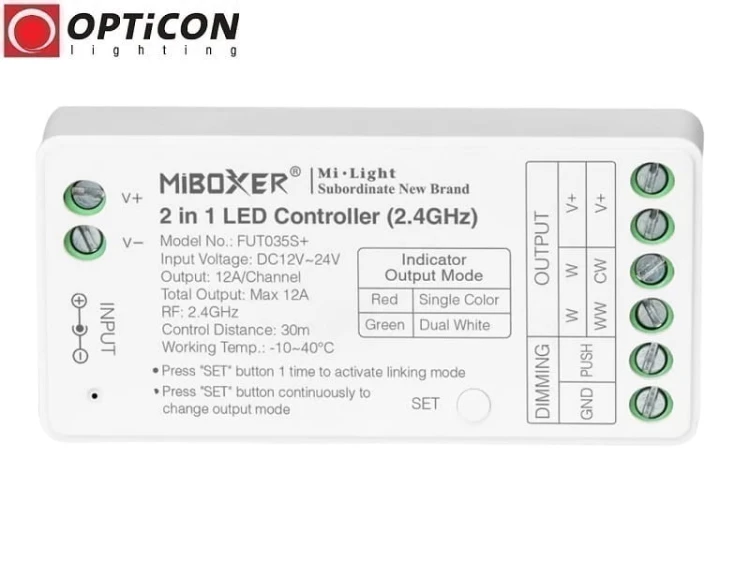

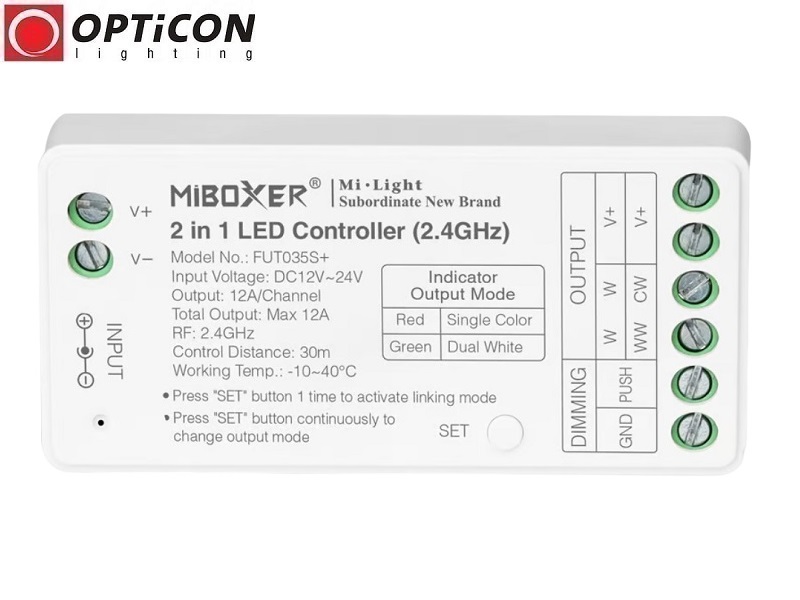

Sterownik LED Mi-Light FUT035S+ SR2 2in1 MONO CCT 12V/24V DC 12A 288W RF 2,4 GHz

Mi-Light FUT035S+ / SR2 – uniwersalny sterownik LED 2w1 do taśm MONO i CCT

Mi-Light FUT035S+ (SR2) to nowoczesny, kompaktowy sterownik taśm LED 2in1 MONO/CCT, przeznaczony do sterowania jednokolorowymi taśmami LED oraz taśmami LED z regulacją temperatury barwowej CCT (Dual White / Multi White).

Urządzenie łączy funkcjonalność dwóch rodzajów kontrolerów w jednej obudowie. W zależności od potrzeb może pracować jako ściemniacz LED MONO albo sterownik LED CCT, umożliwiający regulację jasności i temperatury barwowej światła.

Największą zaletą sterownika FUT035S+ SR2 jest możliwość przełączania trybu pracy MONO/CCT za pomocą przycisku znajdującego się na obudowie. Dzięki temu jeden model może być wykorzystywany w różnych instalacjach oświetlenia LED bez konieczności zakupu dwóch oddzielnych typów sterowników.

Sterownik współpracuje z kompatybilnymi pilotami, panelami ściennymi i bezprzewodowymi nadajnikami Mi-Light / MiBoxer RF 2,4 GHz. Umożliwia wygodne sterowanie oświetleniem bez prowadzenia dodatkowych przewodów pomiędzy pilotem a odbiornikiem.

Model FUT035S+ / SR2 przeznaczony jest do instalacji 12V DC oraz 24V DC. Maksymalne łączne obciążenie wynosi 12A, co odpowiada mocy do 144W przy 12V lub 288W przy 24V.

Dzięki niewielkim wymiarom 74,5 × 36 × 17 mm sterownik doskonale sprawdza się w oświetleniu meblowym, sufitach podwieszanych, zabudowach LED, witrynach sklepowych oraz profesjonalnych instalacjach oświetleniowych.

Najważniejsze zalety sterownika Mi-Light FUT035S+ SR2

• Sterownik LED 2w1 – obsługa taśm jednokolorowych MONO oraz CCT.
• Przełączanie trybu MONO/CCT – wybór rodzaju sterowania przyciskiem na obudowie.
• Regulacja jasności LED – płynne ściemnianie i rozjaśnianie oświetlenia.
• Regulacja temperatury barwowej CCT – płynne przejście pomiędzy ciepłą i zimną bielą.
• Komunikacja radiowa RF 2,4 GHz – bezprzewodowa obsługa oświetlenia.
• Zasięg do 20 metrów – wygodne sterowanie kompatybilnym pilotem.
• Współpraca z Mi-Light / MiBoxer – możliwość stosowania odpowiednich pilotów i paneli.
• Obsługa stref oświetlenia – współpraca z kompatybilnymi pilotami wielostrefowymi.
• Synchronizacja sterowników – wspólne sterowanie wieloma obwodami LED.
• Możliwość przypisania do 4 pilotów – sterowanie z kilku miejsc.
• Pamięć ostatnich ustawień – zapamiętywanie parametrów pracy.
• Zasilanie 12V/24V DC – szerokie możliwości zastosowania.
• Maksymalny łączny prąd 12A – obsługa instalacji o większej mocy.
• Moc do 288W przy 24V – wydajna praca w instalacjach LED.
• Zasilanie przez złącze DC lub zaciski śrubowe – wygodne podłączenie.
• Kompaktowa konstrukcja – zaledwie 74,5 × 36 × 17 mm.

Sterownik 2in1 – jeden kontroler do taśm LED MONO i CCT

Mi-Light FUT035S+ SR2 pozwala wybrać jeden z dwóch trybów pracy:

• MONO – sterowanie jednokolorowym oświetleniem LED.
• CCT – sterowanie dwukanałowym oświetleniem LED z regulacją temperatury barwowej.

Zmiana trybu odbywa się za pomocą przycisku na obudowie sterownika.

Jest to szczególnie przydatne rozwiązanie dla instalatorów, firm wykonujących oświetlenie meblowe oraz użytkowników, którzy stosują różne rodzaje taśm LED.

Porównanie trybów MONO i CCT

Ważne: tryb MONO/CCT należy dobrać do rodzaju podłączonego oświetlenia. Sterownik nie zmienia jednokolorowej taśmy LED w taśmę CCT – możliwość regulacji temperatury barwowej wymaga zastosowania odpowiedniej taśmy z dwoma kanałami białego światła.

Tryb MONO – sterowanie jednokolorowymi taśmami LED

W trybie MONO sterownik FUT035S+ pełni funkcję bezprzewodowego ściemniacza LED.

Umożliwia włączanie, wyłączanie oraz płynną regulację jasności kompatybilnych jednokolorowych taśm i modułów LED.

Przykładowe zastosowania trybu MONO

• Taśmy LED białe ciepłe 3000K.
• Taśmy LED białe neutralne 4000K.
• Taśmy LED białe zimne.
• Jednokolorowe taśmy LED czerwone, zielone lub niebieskie.
• Jednokolorowe moduły LED 12V.
• Jednokolorowe moduły LED 24V.
• Oświetlenie mebli i półek.
• Oświetlenie blatów kuchennych.
• Podświetlenie sufitów podwieszanych.
• Oświetlenie schodów i korytarzy.

Regulacja jasności pozwala dopasować natężenie oświetlenia do aktualnych potrzeb – od delikatnego podświetlenia dekoracyjnego po intensywne światło użytkowe, w zakresie możliwości zastosowanych diod i sterowania.

Tryb CCT – płynna regulacja temperatury barwowej światła

W trybie CCT (Correlated Color Temperature) sterownik FUT035S+ obsługuje taśmy LED wyposażone w dwa niezależne kanały:

• WW – Warm White: światło białe ciepłe.
• CW – Cold White: światło białe zimne.

Poprzez odpowiednie sterowanie obydwoma kanałami można uzyskać różne odcienie bieli – od ciepłego, przytulnego światła po chłodniejsze światło odpowiednie do pracy.

FUT035S+ umożliwia również regulację jasności oświetlenia CCT.

Dlaczego regulacja temperatury barwowej jest przydatna?

Różne temperatury barwowe światła mogą być wykorzystywane do różnych zastosowań:

• Ciepła biel: relaks, wypoczynek, sypialnia, salon.
• Neutralna biel: codzienne użytkowanie, kuchnia, korytarz.
• Zimna biel: oświetlenie zadaniowe, warsztat, pomieszczenia robocze.

Ważne: rzeczywisty zakres regulacji temperatury barwowej zależy od zastosowanej taśmy LED CCT. Sterownik nie określa samodzielnie wartości minimalnej i maksymalnej temperatury barwowej.

Mi-Light FUT035S+ a klasyczny sterownik MONO lub CCT

W tradycyjnych instalacjach oświetlenia LED często stosuje się oddzielne sterowniki do taśm jednokolorowych oraz taśm CCT.

Mi-Light FUT035S+ SR2 łączy obie funkcje w jednym urządzeniu.

Dlaczego warto wybrać sterownik 2w1?

• Jeden model do dwóch rodzajów instalacji LED.
• Możliwość wyboru trybu pracy podczas montażu.
• Wygodniejsze planowanie instalacji oświetleniowych.
• Mniejsza liczba różnych modeli sterowników potrzebnych instalatorowi.
• Możliwość zastosowania w instalacjach MONO i CCT.
• Wspólna technologia komunikacji RF 2,4 GHz.

To praktyczne rozwiązanie dla osób wykonujących zarówno proste podświetlenie mebli, jak i bardziej rozbudowane instalacje oświetlenia CCT.

Bezprzewodowe sterowanie radiowe RF 2,4 GHz

Mi-Light FUT035S+ SR2 wykorzystuje technologię komunikacji radiowej RF 2,4 GHz.

Dzięki temu oświetleniem można sterować za pomocą kompatybilnego pilota, panelu ściennego lub bezprzewodowego włącznika Mi-Light / MiBoxer.

W przeciwieństwie do sterowania na podczerwień nie jest konieczne bezpośrednie kierowanie pilota w stronę sterownika.

Deklarowany zasięg komunikacji wynosi do 20 metrów.

Rzeczywisty zasięg zależy od warunków instalacji, konstrukcji budynku, przeszkód i zakłóceń radiowych.

Zalety sterowania radiowego

• Brak konieczności prowadzenia dodatkowych przewodów sterujących.
• Możliwość wygodnego rozmieszczenia pilotów.
• Sterowanie bez bezpośredniej widoczności odbiornika.
• Możliwość ukrycia sterownika w zabudowie.
• Współpraca z kompatybilnymi pilotami i panelami ściennymi.
• Możliwość tworzenia stref oświetlenia.

Uwaga: sama częstotliwość RF 2,4 GHz nie gwarantuje zgodności ze wszystkimi pilotami radiowymi. Należy stosować urządzenia kompatybilne z FUT035S+.

Tworzenie niezależnych stref oświetlenia LED

Sterownik FUT035S+ / SR2 może współpracować z odpowiednimi pilotami wielostrefowymi Mi-Light / MiBoxer.

Umożliwia to podział instalacji na niezależne strefy i sterowanie każdą z nich osobno.

Przykładowy podział oświetlenia na strefy

Każda strefa może obejmować jeden lub kilka kompatybilnych sterowników.

Ważne: liczba dostępnych stref zależy od zastosowanego pilota. W instalacjach mieszanych MONO i CCT należy dobrać nadajnik obsługujący wymagane funkcje oraz odpowiednio skonfigurować poszczególne odbiorniki.

Automatyczna synchronizacja wielu sterowników

W większych instalacjach można przypisać kilka kompatybilnych sterowników Mi-Light / MiBoxer do tej samej strefy.

Umożliwia to wspólne sterowanie wieloma obwodami oświetlenia LED.

Przykładowe możliwości synchronizacji

• Jednoczesne włączanie kilku odcinków taśm LED.
• Wspólne wyłączanie oświetlenia.
• Wspólna regulacja jasności.
• Wspólna zmiana temperatury barwowej w kompatybilnych instalacjach CCT.
• Sterowanie oświetleniem dużych pomieszczeń.

Rozwiązanie sprawdza się szczególnie w dużych salonach, biurach, restauracjach, hotelach oraz pomieszczeniach z wieloma niezależnymi obwodami LED.

Ważne: nie należy łączyć ze sobą wyjść różnych sterowników. Każdy odbiornik musi być podłączony zgodnie z dokumentacją producenta.

Sterowanie oświetleniem z kilku miejsc

Do sterownika Mi-Light FUT035S+ SR2 można przypisać maksymalnie 4 kompatybilne piloty, panele lub bezprzewodowe nadajniki, zgodnie z przedstawioną specyfikacją.

Pozwala to wygodnie sterować jednym obwodem oświetlenia z różnych miejsc.

Przykładowe zastosowania

• Schody: sterowanie na dole i na górze schodów.
• Korytarz: sterowanie z obu końców pomieszczenia.
• Sypialnia: sterowanie przy wejściu i przy łóżku.
• Salon: sterowanie przy drzwiach oraz przy kanapie.
• Biuro: obsługa oświetlenia z kilku stanowisk.

Komunikacja radiowa pozwala zrealizować takie rozwiązania bez prowadzenia dodatkowego okablowania sterującego między nadajnikami.

Płynna regulacja jasności LED – sterowanie PWM

Mi-Light FUT035S+ SR2 steruje jasnością kompatybilnych taśm LED metodą PWM, czyli modulacją szerokości impulsu.

Technologia PWM umożliwia zmianę jasności poprzez odpowiednie sterowanie czasem załączenia i wyłączenia napięcia na wyjściu.

Korzyści z regulacji jasności

• Dopasowanie intensywności światła do potrzeb.
• Możliwość uzyskania delikatnego oświetlenia nocnego.
• Tworzenie przyjemnego oświetlenia dekoracyjnego.
• Regulacja jasności oświetlenia meblowego.
• Zmniejszenie poboru energii przy niższej jasności.
• Wygodne sterowanie pilotem lub panelem ściennym.

W trybie CCT możliwa jest również regulacja proporcji światła ciepłego i zimnego, zależnie od możliwości zastosowanej taśmy oraz nadajnika.

Sterownik LED 12V/24V DC 12A – duża moc wyjściowa

Mi-Light FUT035S+ SR2 przeznaczony jest do pracy z oświetleniem LED zasilanym napięciem 12V lub 24V DC.

Maksymalny łączny prąd obciążenia wynosi 12A.

Maksymalna moc sterownika

Moc obliczana jest według wzoru:

P = U × I

• P: moc w watach (W).
• U: napięcie w woltach (V).
• I: prąd w amperach (A).

Dla instalacji 12V:

12V × 12A = 144W

Dla instalacji 24V:

24V × 12A = 288W

Ważne: maksymalna moc zależy od napięcia zasilania. W trybie CCT należy również przestrzegać ograniczeń prądowych poszczególnych kanałów określonych przez producenta. Podane 12A nie oznacza automatycznie 12A na każdy kanał.

Jak dobrać zasilacz LED do FUT035S+ SR2?

Sterownik wymaga zastosowania odpowiedniego zasilacza LED typu Constant Voltage (CV), zapewniającego stabilizowane napięcie wyjściowe.

Napięcie zasilacza musi odpowiadać napięciu podłączonej taśmy LED.

• Taśma LED 12V: zasilacz 12V DC.
• Taśma LED 24V: zasilacz 24V DC.

Moc zasilacza powinna być dobrana na podstawie maksymalnego poboru mocy instalacji LED z odpowiednim zapasem.

Przykład – instalacja LED 24V o mocy 120W

Załóżmy, że instalacja obejmuje taśmy LED 24V o łącznej maksymalnej mocy 120W.

Pobór prądu wynosi:

120W ÷ 24V = 5A

Takie obciążenie mieści się w łącznym limicie 12A sterownika FUT035S+.

Do instalacji należy zastosować odpowiedni zasilacz 24V DC, uwzględniając zapas mocy i warunki montażu.

W przypadku instalacji CCT należy uwzględnić maksymalny pobór prądu obydwu kanałów oraz ich dopuszczalne obciążenie.

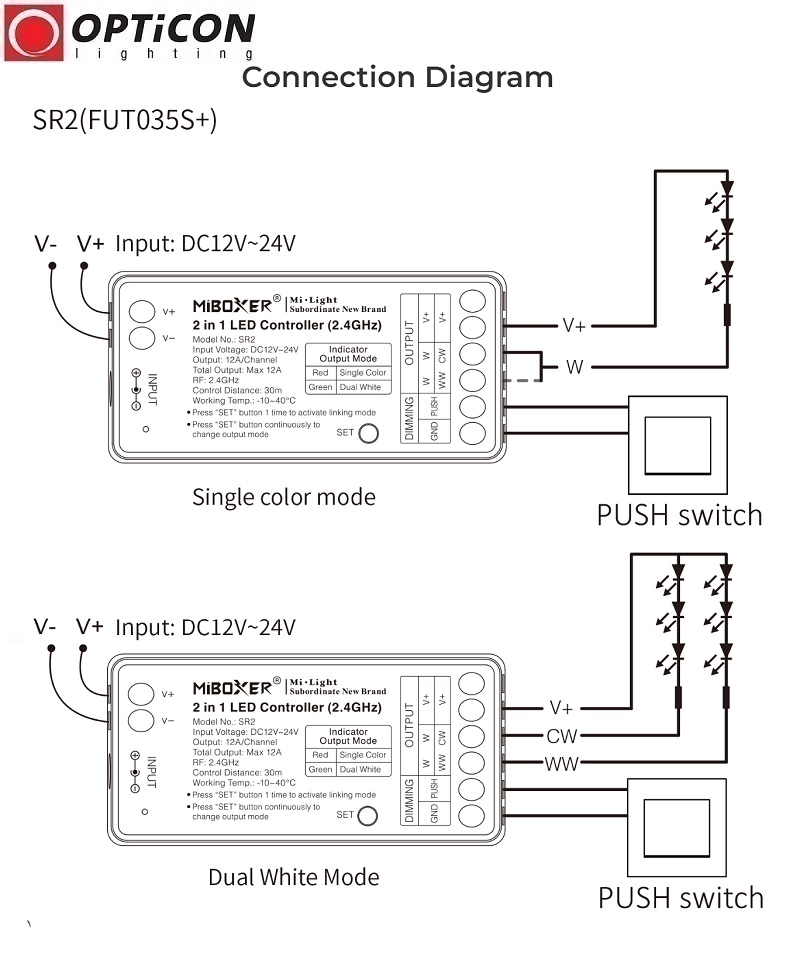

Jak podłączyć sterownik Mi-Light FUT035S+ SR2?

Sterownik montowany jest pomiędzy zasilaczem LED a taśmą LED.

Podstawowy schemat instalacji

Sieć 230V AC → Zasilacz LED 12V/24V DC → Sterownik FUT035S+ SR2 → Taśma LED MONO lub CCT

Podłączenie taśmy LED MONO

1. Dobierz jednokolorową taśmę LED 12V lub 24V DC.
2. Dobierz zasilacz LED o odpowiednim napięciu i mocy.
3. Podłącz zasilacz do wejścia sterownika.
4. Podłącz taśmę LED do odpowiednich zacisków wyjściowych zgodnie ze schematem producenta.
5. Ustaw tryb pracy MONO przyciskiem na obudowie.
6. Sparuj sterownik z kompatybilnym pilotem lub panelem.
7. Sprawdź włączanie, wyłączanie i regulację jasności.

Podłączenie taśmy LED CCT

1. Dobierz taśmę LED CCT 12V lub 24V DC.
2. Sprawdź oznaczenia przewodów kanałów WW i CW.
3. Dobierz zasilacz LED o odpowiedniej mocy.
4. Podłącz zasilanie do sterownika.
5. Podłącz kanały ciepłej i zimnej bieli zgodnie z oznaczeniami zacisków sterownika.
6. Ustaw tryb pracy CCT.
7. Sparuj kompatybilny pilot lub panel CCT.
8. Sprawdź regulację jasności oraz temperatury barwowej.

Ważne: sposób podłączenia należy każdorazowo sprawdzić na schemacie producenta. Nie należy zakładać, że wszystkie taśmy LED mają identyczny układ przewodów.

Uwaga: sterownik FUT035S+ pracuje z napięciem stałym 12V/24V DC. Nie wolno podłączać go bezpośrednio do sieci 230V AC.

Gniazdo DC i zaciski śrubowe – wygodna instalacja

Mi-Light FUT035S+ SR2 posiada dwa sposoby doprowadzenia zasilania:

• Gniazdo DC 5,5/2,1 mm – do podłączenia odpowiedniego wtyku zasilacza.
• Zaciski śrubowe – do wykonania połączenia przewodowego.

Wyjścia do oświetlenia LED wyposażone są w zaciski śrubowe.

Przy instalacjach o większej mocy należy zwrócić szczególną uwagę na przekrój przewodów, obciążalność złączy i poprawność wykonania połączeń.

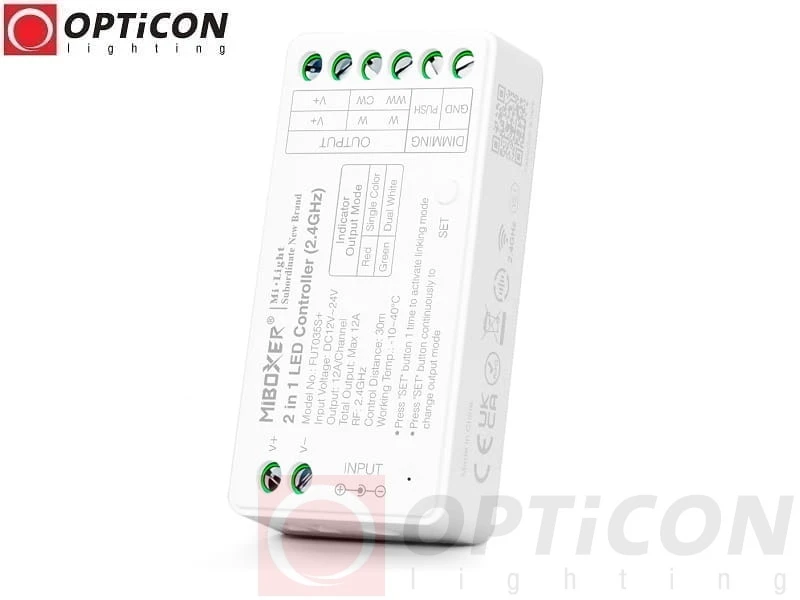

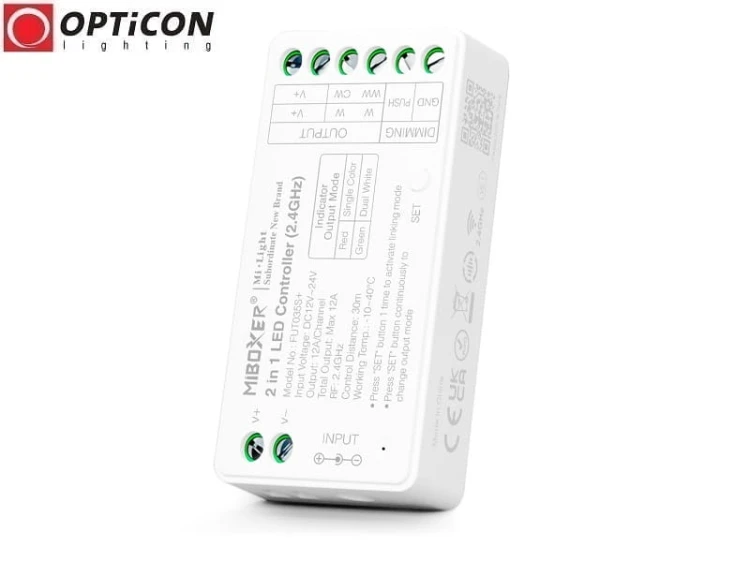

Kompaktowe wymiary – 74,5 × 36 × 17 mm

Jedną z zalet sterownika FUT035S+ / SR2 jest niewielka obudowa o wymiarach:

74,5 × 36 × 17 mm

Kompaktowa konstrukcja ułatwia montaż w odpowiednio przygotowanych przestrzeniach instalacyjnych.

Przykładowe miejsca montażu

• Zabudowa meblowa.
• Szafki kuchenne.
• Przestrzeń nad sufitem podwieszanym.
• Obudowy instalacyjne.
• Wnęki techniczne.
• Przestrzenie montażowe przy profilach LED.

Podczas montażu należy zapewnić odpowiednie warunki pracy urządzenia, ochronę połączeń elektrycznych i możliwość odprowadzania ciepła.

Gdzie stosuje się sterownik FUT035S+ MONO/CCT?

Oświetlenie kuchni

Sterowanie taśmami LED pod szafkami kuchennymi, w zabudowie meblowej i przy blatach roboczych.

Oświetlenie salonu

Regulacja jasności oświetlenia dekoracyjnego lub temperatury barwowej taśm CCT w sufitach podwieszanych.

Oświetlenie sypialni

Tworzenie przytulnego oświetlenia ciepłego oraz możliwość regulacji jasności przy użyciu pilota.

Oświetlenie meblowe

Podświetlenie półek, szafek, garderób, witryn i elementów zabudowy.

Oświetlenie biur

Regulacja jasności i temperatury barwowej kompatybilnych taśm LED CCT.

Oświetlenie hoteli

Sterowanie oświetleniem dekoracyjnym oraz użytkowym w pokojach i przestrzeniach wspólnych.

Oświetlenie restauracji

Możliwość zmiany charakteru oświetlenia za pomocą regulacji jasności i barwy białego światła.

Oświetlenie sklepów

Podświetlenie witryn, półek oraz ekspozycji produktów.

Oświetlenie schodów i korytarzy

Wygodne sterowanie z kilku miejsc za pomocą kompatybilnych nadajników radiowych.

Instalacje profesjonalne

Rozbudowane systemy oświetlenia MONO i CCT z podziałem na strefy i synchronizacją sterowników.

Kompatybilne piloty i panele Mi-Light / MiBoxer

Sterownik FUT035S+ / SR2 współpracuje z kompatybilnymi urządzeniami sterującymi systemu Mi-Light / MiBoxer RF 2,4 GHz.

W zależności od zastosowania można dobrać:

• Piloty do oświetlenia jednokolorowego MONO.
• Piloty do taśm LED CCT.
• Piloty wielostrefowe.
• Panele ścienne MONO/CCT.
• Kompatybilne bezprzewodowe włączniki.
• Odpowiednie nadajniki i czujniki Mi-Light / MiBoxer.

Piloty Mi-Light / MiBoxer

Zobacz piloty Mi-Light / MiBoxer RF 2,4 GHz

Czujniki ruchu Mi-Light / MiBoxer

Zobacz czujniki ruchu Mi-Light / MiBoxer

Ważne: przed zakupem należy sprawdzić zgodność konkretnego pilota, panelu lub czujnika ze sterownikiem FUT035S+ SR2 oraz wybranym trybem MONO/CCT.

Dane techniczne Mi-Light FUT035S+ / SR2

Jak skonfigurować sterownik FUT035S+ SR2?

Przed rozpoczęciem użytkowania należy ustawić właściwy tryb pracy i sparować sterownik z kompatybilnym nadajnikiem.

Podstawowa konfiguracja

1. Podłącz sterownik do odpowiedniego zasilacza 12V lub 24V DC.
2. Podłącz taśmę LED MONO lub CCT zgodnie ze schematem producenta.
3. Wybierz właściwy tryb pracy za pomocą przycisku na obudowie.
4. Przygotuj kompatybilny pilot lub panel Mi-Light / MiBoxer.
5. Wykonaj procedurę parowania zgodnie z instrukcją urządzenia.
6. Sprawdź włączanie i wyłączanie oświetlenia.
7. Sprawdź regulację jasności.
8. W trybie CCT sprawdź regulację temperatury barwowej.

W przypadku instalacji wielostrefowych należy dodatkowo przypisać sterownik do wybranej strefy pilota.

Uwaga: szczegółowa procedura zmiany trybu i parowania zależy od wersji sterownika oraz modelu nadajnika. Należy postępować zgodnie z instrukcją producenta.

Zdjęcia sterownika Mi-Light FUT035S+ SR2

Najczęściej zadawane pytania – Mi-Light FUT035S+ SR2

Do czego służy sterownik FUT035S+ SR2?

Mi-Light FUT035S+ SR2 służy do sterowania jednokolorowymi taśmami LED MONO oraz taśmami LED CCT z regulacją temperatury barwowej, zasilanymi napięciem 12V lub 24V DC.

Co oznacza 2in1 MONO/CCT?

Oznacza to, że jeden sterownik może pracować w dwóch trybach: MONO do jednokolorowego oświetlenia LED oraz CCT do taśm z kanałami ciepłej i zimnej bieli.

Jak zmienić tryb MONO na CCT?

Tryb pracy wybierany jest za pomocą przycisku znajdującego się na obudowie sterownika, zgodnie z procedurą producenta.

Czy FUT035S+ obsługuje taśmy LED 12V i 24V?

Tak. Sterownik przeznaczony jest do instalacji LED zasilanych napięciem 12V DC oraz 24V DC.

Jaka jest maksymalna moc sterownika?

Maksymalna moc wynikająca z łącznego prądu 12A wynosi 144W przy 12V oraz 288W przy 24V.

Czy sterownik umożliwia ściemnianie taśm LED?

Tak. FUT035S+ umożliwia płynną regulację jasności kompatybilnych taśm i modułów LED.

Czy można regulować temperaturę barwową?

Tak, w trybie CCT po podłączeniu odpowiedniej taśmy LED z kanałami ciepłej i zimnej bieli.

Czy można sterować kilkoma sterownikami jednocześnie?

Tak. Kompatybilne sterowniki można przypisać do jednej strefy odpowiedniego pilota Mi-Light / MiBoxer.

Czy można sterować oświetleniem z kilku miejsc?

Tak. Zgodnie z podaną specyfikacją sterownik obsługuje przypisanie maksymalnie czterech kompatybilnych pilotów lub paneli.

Jaki jest zasięg komunikacji FUT035S+?

Deklarowany zasięg komunikacji radiowej RF 2,4 GHz wynosi do 20 metrów. Rzeczywisty zasięg zależy od warunków montażu.

Czy sterownik zapamiętuje ostatnie ustawienia?

Tak. Zgodnie z przedstawioną specyfikacją urządzenie posiada funkcję pamięci ostatnich ustawień.

Czy FUT035S+ wymaga osobnego zasilacza LED?

Tak. Należy zastosować zasilacz LED 12V lub 24V DC o napięciu i mocy odpowiednich do podłączonego oświetlenia.

Czy FUT035S+ można podłączyć bezpośrednio do 230V?

Nie. Sterownik przeznaczony jest do zasilania napięciem stałym 12V lub 24V DC.

Czy sterownik obsługuje taśmy RGB lub RGBW?

Nie. FUT035S+ SR2 jest sterownikiem MONO/CCT. Do wielokolorowych taśm RGB i RGBW należy dobrać odpowiedni sterownik obsługujący te systemy.

Czy FUT035S+ nadaje się do oświetlenia meblowego?

Tak. Niewielkie wymiary, regulacja jasności i komunikacja radiowa sprawiają, że jest praktycznym rozwiązaniem do oświetlenia mebli, półek, szafek i zabudowy kuchennej.

Dlaczego warto wybrać Mi-Light FUT035S+ SR2?

Mi-Light FUT035S+ / SR2 to uniwersalny sterownik LED MONO/CCT 2w1, który łączy funkcje ściemniacza jednokolorowego oświetlenia LED oraz kontrolera temperatury barwowej CCT.

Możliwość przełączania trybu pracy, zasilanie 12V/24V DC, maksymalny łączny prąd 12A, komunikacja radiowa RF 2,4 GHz, obsługa stref oraz kompaktowe wymiary sprawiają, że sterownik doskonale sprawdza się zarówno w prostych instalacjach domowych, jak i bardziej rozbudowanych systemach oświetlenia LED.

Wybierz Mi-Light FUT035S+ SR2 i zyskaj wygodne, bezprzewodowe sterowanie taśmami LED MONO oraz CCT za pomocą jednego uniwersalnego kontrolera.
