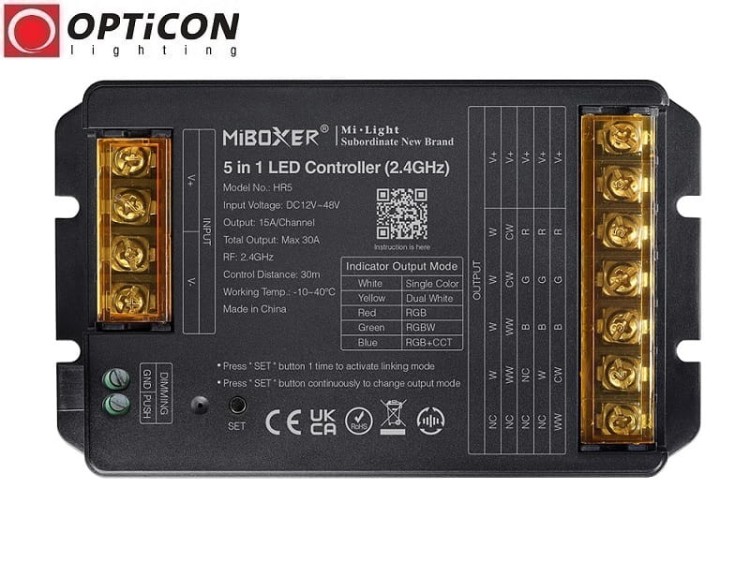

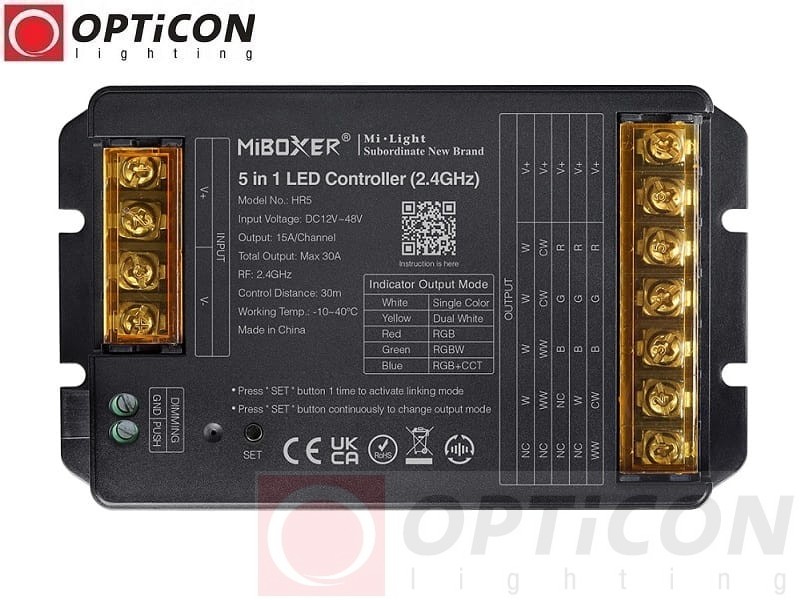

Sterownik LED MiBoxer HR5 5w1 MONO CCT RGB RGBW RGBCCT 12-48V DC 30A RF 2,4GHz Push Dimming

Mi-Light / MiBoxer HR5 – profesjonalny sterownik taśm LED 5in1 o mocy do 1440W

Mi-Light / MiBoxer HR5 to profesjonalny, wysokoprądowy sterownik taśm LED 5w1, przeznaczony do sterowania pięcioma najpopularniejszymi rodzajami oświetlenia LED: MONO, CCT, RGB, RGBW oraz RGBCCT. Urządzenie umożliwia wygodne zarządzanie jasnością, kolorami i temperaturą barwową światła za pomocą kompatybilnych pilotów, paneli ściennych oraz bezprzewodowych włączników Mi-Light / MiBoxer wykorzystujących komunikację radiową RF 2,4GHz.

Największą zaletą sterownika MiBoxer HR5 jest bardzo wysoka wydajność prądowa wynosząca aż 30A oraz możliwość pracy z instalacjami 12V, 24V, 36V i 48V DC. Dzięki temu urządzenie sprawdza się w profesjonalnych instalacjach oświetleniowych, w których stosowane są taśmy i moduły LED o dużej mocy.

Sterownik obsługuje maksymalne łączne obciążenie 30A, przy ograniczeniu do 15A na pojedynczy kanał. Przy napięciu 48V DC maksymalna łączna moc wynikająca z limitu prądowego wynosi aż 1440W, pod warunkiem zachowania ograniczeń poszczególnych wyjść.

Model HR5 wyposażono również w wejście Push Dimming, umożliwiające sterowanie oświetleniem za pomocą tradycyjnego przewodowego przycisku chwilowego, potocznie nazywanego przyciskiem dzwonkowym.

Połączenie wysokiej wydajności, pięciu trybów pracy, sterowania radiowego i funkcji Push Dimming sprawia, że MiBoxer HR5 jest doskonałym rozwiązaniem do nowoczesnych instalacji LED w domach, biurach, hotelach, restauracjach, sklepach oraz obiektach komercyjnych.

Najważniejsze zalety sterownika MiBoxer HR5

• Uniwersalny sterownik LED 5w1 – obsługa MONO, CCT, RGB, RGBW i RGBCCT.
• Pięć trybów pracy wybieranych przyciskiem na obudowie.
• Bardzo wysoka wydajność prądowa 30A.
• Maksymalne obciążenie pojedynczego kanału 15A.
• Obsługa napięć 12V, 24V, 36V i 48V DC.
• Maksymalna łączna moc do 1440W przy 48V DC.
• Push Dimming – sterowanie przewodowym przyciskiem dzwonkowym.
• Komunikacja radiowa RF 2,4GHz.
• Obsługa kompatybilnych pilotów, paneli i włączników Mi-Light / MiBoxer.
• Regulacja jasności PWM – płynne ściemnianie oświetlenia.
• Regulacja kolorów RGB – dla taśm RGB, RGBW i RGBCCT.
• Regulacja temperatury barwowej CCT – dla taśm CCT i RGBCCT.
• Możliwość tworzenia niezależnych stref oświetlenia.
• Synchronizacja wielu kompatybilnych sterowników.
• Pamięć ostatnich ustawień po zaniku zasilania.
• Możliwość przypisania do 4 pilotów lub paneli.
• Zasięg sterowania do 30 metrów w odpowiednich warunkach.
• Solidna konstrukcja do instalacji LED dużej mocy.

Sterownik LED 5w1 – obsługa MONO, CCT, RGB, RGBW i RGBCCT

MiBoxer HR5 umożliwia sterowanie pięcioma różnymi rodzajami taśm LED. Tryb pracy wybiera się za pomocą przycisku znajdującego się na obudowie urządzenia.

Ważne: wybrany tryb musi odpowiadać rodzajowi podłączonej taśmy LED. Sterownik nie zmienia fizycznych możliwości taśmy, lecz umożliwia obsługę jej dostępnych kanałów.

Tryb MONO – sterowanie jednokolorowymi taśmami LED

W trybie MONO sterownik HR5 współpracuje z jednokolorowymi taśmami i modułami LED.

Można go wykorzystać do sterowania taśmami emitującymi światło białe ciepłe, neutralne, zimne lub światło w jednym wybranym kolorze.

Najważniejsze funkcje trybu MONO

• Włączanie i wyłączanie oświetlenia.
• Płynna regulacja jasności.
• Sterowanie radiowe RF 2,4GHz.
• Obsługa przycisku Push Dimming.
• Możliwość przypisania do stref oświetlenia.

Przykładowe zastosowania: oświetlenie kuchni, blatów roboczych, mebli, sufitów podwieszanych, schodów, korytarzy, witryn sklepowych oraz pomieszczeń technicznych.

Uwaga: maksymalne obciążenie pojedynczego kanału wynosi 15A. W instalacji wykorzystującej jeden kanał należy przestrzegać tego limitu.

Tryb CCT – płynna regulacja temperatury barwowej światła

W trybie CCT (Dual White / Multi White) sterownik HR5 obsługuje taśmy LED wyposażone w dwa niezależne kanały białego światła:

• WW – Warm White: światło białe ciepłe.
• CW – Cold White: światło białe zimne.

Zmieniając proporcje świecenia obu kanałów, można płynnie regulować temperaturę barwową światła.

Zalety sterowania CCT

• Regulacja od ciepłej do zimnej bieli.
• Możliwość uzyskania neutralnego światła.
• Płynne ściemnianie i rozjaśnianie.
• Dostosowanie światła do pory dnia.
• Możliwość tworzenia różnych scen oświetleniowych.

Rzeczywisty zakres temperatury barwowej zależy od parametrów zastosowanej taśmy LED CCT.

Tryb RGB – sterowanie kolorowym oświetleniem LED

W trybie RGB sterownik obsługuje trzy kanały kolorów:

• R – Red: czerwony.
• G – Green: zielony.
• B – Blue: niebieski.

Mieszanie światła z trzech kanałów pozwala uzyskać szeroką gamę kolorów i stworzyć dekoracyjne oświetlenie dopasowane do charakteru wnętrza.

Najważniejsze funkcje trybu RGB

• Wybór koloru światła.
• Regulacja jasności.
• Włączanie i wyłączanie oświetlenia.
• Obsługa funkcji kompatybilnego pilota RGB.
• Możliwość sterowania wieloma obwodami LED.

Tryb RGB sprawdza się w oświetleniu salonów, sufitów podwieszanych, mebli, wnęk, restauracji, klubów i witryn sklepowych.

Tryb RGBW – kolorowe światło i osobny kanał biały

Tryb RGBW umożliwia sterowanie taśmami LED posiadającymi cztery kanały: czerwony, zielony, niebieski oraz biały.

Najważniejszą zaletą taśm RGBW jest obecność osobnego kanału białego światła, który pozwala uzyskać bardziej naturalną biel niż przez mieszanie wyłącznie kolorów RGB.

Zalety trybu RGBW

• Pełna regulacja kolorów RGB.
• Możliwość korzystania z białego światła.
• Płynna regulacja jasności.
• Połączenie oświetlenia dekoracyjnego i użytkowego.
• Możliwość dopasowania oświetlenia do różnych zastosowań.

Przykład: w salonie można korzystać z kolorowego światła podczas odpoczynku, a następnie przełączyć instalację na światło białe do codziennego użytkowania.

Tryb RGBCCT – kolory RGB i regulowana temperatura bieli

RGBCCT to najbardziej rozbudowany tryb pracy sterownika MiBoxer HR5.

Taśmy RGBCCT posiadają pięć kanałów:

• R: czerwony.
• G: zielony.
• B: niebieski.
• WW: biały ciepły.
• CW: biały zimny.

Dzięki temu użytkownik może korzystać zarówno z kolorowego oświetlenia RGB, jak i z regulowanego światła białego.

Najważniejsze zalety RGBCCT

• Pełna regulacja kolorów RGB.
• Osobne kanały ciepłej i zimnej bieli.
• Płynna regulacja temperatury barwowej.
• Regulacja jasności.
• Możliwość tworzenia oświetlenia dekoracyjnego i funkcjonalnego.
• Duża elastyczność aranżacji wnętrz.

Tryb RGBCCT doskonale sprawdza się w nowoczesnych salonach, apartamentach, hotelach, restauracjach i profesjonalnych instalacjach oświetlenia architektonicznego.

Push Dimming – sterowanie przyciskiem dzwonkowym

Model MiBoxer HR5 wyposażono w wejście Push Dimming, umożliwiające sterowanie oświetleniem za pomocą standardowego przewodowego przycisku chwilowego.

Jak działa Push Dimming?

• Krótkie naciśnięcie: włącza lub wyłącza oświetlenie.
• Dłuższe przytrzymanie: umożliwia płynną regulację jasności.

Funkcja ta pozwala wygodnie sterować oświetleniem bez konieczności każdorazowego korzystania z pilota.

Dlaczego Push Dimming jest przydatny?

• Umożliwia wykorzystanie tradycyjnego przycisku ściennego.
• Zapewnia szybkie włączanie i wyłączanie światła.
• Pozwala regulować jasność bez pilota.
• Umożliwia połączenie sterowania przewodowego i radiowego.
• Sprawdza się w salonach, sypialniach, korytarzach i biurach.

Przykład zastosowania: przy wejściu do salonu można zamontować przycisk dzwonkowy do włączania, wyłączania i ściemniania oświetlenia, natomiast za pomocą pilota MiBoxer zmieniać kolory lub temperaturę barwową.

Ważne: wejście Push Dimming należy podłączać wyłącznie zgodnie ze schematem producenta. Nie należy doprowadzać do niego napięcia 230V AC bez jednoznacznego potwierdzenia takiego sposobu podłączenia w dokumentacji.

Komunikacja radiowa RF 2,4GHz

Sterownik MiBoxer HR5 wykorzystuje komunikację radiową RF 2,4GHz, umożliwiając bezprzewodowe sterowanie oświetleniem za pomocą kompatybilnych pilotów, paneli ściennych i bezprzewodowych włączników.

Deklarowany zasięg komunikacji wynosi do 30 metrów. Rzeczywisty zasięg zależy od warunków instalacji, przeszkód oraz zakłóceń radiowych.

Zalety komunikacji RF 2,4GHz

• Brak konieczności prowadzenia przewodów od pilota do sterownika.
• Możliwość ukrycia urządzenia w odpowiednio przygotowanej zabudowie.
• Sterowanie oświetleniem z różnych miejsc.
• Możliwość tworzenia niezależnych stref.
• Wspólne sterowanie wieloma kompatybilnymi odbiornikami.
• Regulacja jasności, kolorów i temperatury barwowej zależnie od trybu.

Uwaga: pilot lub panel musi być kompatybilny z wybranym trybem pracy sterownika. Samo wykorzystanie częstotliwości 2,4GHz nie gwarantuje zgodności z każdym urządzeniem radiowym.

Tworzenie niezależnych stref oświetlenia

Sterownik HR5 może pracować jako element wielostrefowego systemu Mi-Light / MiBoxer.

Za pomocą kompatybilnego pilota strefowego można przypisywać poszczególne sterowniki do wybranych stref i sterować nimi niezależnie.

Przykładowy podział instalacji

Każda strefa może być sterowana oddzielnie, a zakres wspólnych funkcji zależy od kompatybilności pilota i trybów poszczególnych sterowników.

Synchronizacja wielu sterowników LED

W rozbudowanych instalacjach można przypisać kilka kompatybilnych sterowników do jednej strefy sterowania.

Dzięki temu możliwe jest wspólne zarządzanie oświetleniem składającym się z wielu niezależnych obwodów.

Synchronizacja umożliwia:

• Wspólne włączanie i wyłączanie oświetlenia.
• Jednoczesną regulację jasności.
• Wspólną zmianę kolorów w kompatybilnych trybach.
• Wspólną regulację temperatury barwowej w trybach CCT i RGBCCT.
• Łatwiejsze zarządzanie dużymi instalacjami LED.

Ważne: synchronizacja odbywa się poprzez system sterowania. Nie należy łączyć ze sobą wyjść różnych sterowników.

Sterowanie z wielu miejsc – do 4 pilotów lub paneli

Do sterownika MiBoxer HR5 można przypisać maksymalnie 4 kompatybilne piloty, panele lub bezprzewodowe włączniki.

Umożliwia to wygodne sterowanie jednym obwodem oświetlenia z różnych miejsc.

Przykłady zastosowania

• Schody: sterowanie z parteru i piętra.
• Korytarz: sterowanie z obu końców pomieszczenia.
• Salon: sterowanie przy wejściu i przy kanapie.
• Sypialnia: sterowanie przy drzwiach i przy łóżku.
• Biuro: sterowanie z kilku stanowisk.
• Restauracja: obsługa oświetlenia z różnych punktów.

Profesjonalna wydajność 30A – moc do 1440W

MiBoxer HR5 został zaprojektowany z myślą o instalacjach LED wymagających wysokiej wydajności prądowej.

Obsługuje napięcia 12V, 24V, 36V i 48V DC, a maksymalny łączny prąd wynosi 30A.

Moc oblicza się według wzoru:

P = U × I

Gdzie:

• P: moc w watach (W).
• U: napięcie w woltach (V).
• I: prąd w amperach (A).

Ważne: wartości w tabeli dotyczą maksymalnego łącznego obciążenia sterownika. Dodatkowo obowiązuje limit 15A na pojedynczy kanał.

30A łącznie i 15A na kanał – jak prawidłowo dobrać obciążenie?

Podczas projektowania instalacji LED z wykorzystaniem sterownika HR5 należy uwzględnić dwa ograniczenia:

• 30A: maksymalny łączny prąd wszystkich obciążonych kanałów.
• 15A: maksymalny prąd pojedynczego kanału.

Nie można obciążyć jednego kanału prądem 30A tylko dlatego, że tyle wynosi maksymalny prąd całego sterownika.

Przykład – taśma LED MONO 24V

Jeżeli instalacja korzysta z jednego kanału sterownika, maksymalny prąd tego kanału wynosi 15A.

Przy napięciu 24V odpowiada to mocy:

24V × 15A = 360W

Oznacza to, że pojedynczy kanał nie powinien być obciążony mocą większą niż 360W przy napięciu 24V DC.

Przykład – instalacja RGBCCT 24V

Taśma RGBCCT wykorzystuje pięć kanałów. Przy doborze obciążenia należy uwzględnić prąd każdego kanału:

• R – czerwony.
• G – zielony.
• B – niebieski.
• WW – biały ciepły.
• CW – biały zimny.

Suma prądów wszystkich aktywnych kanałów nie może przekraczać 30A, a prąd żadnego pojedynczego kanału nie może przekraczać 15A.

Przestrzeganie tych ograniczeń jest szczególnie ważne w profesjonalnych instalacjach LED dużej mocy.

Jak dobrać zasilacz LED do sterownika MiBoxer HR5?

Sterownik HR5 wymaga zastosowania odpowiedniego zasilacza LED typu Constant Voltage (CV), czyli zasilacza stabilizowanego napięciowo.

Napięcie zasilacza musi odpowiadać napięciu podłączonej taśmy LED.

• Taśma LED 12V: zasilacz 12V DC.
• Taśma LED 24V: zasilacz 24V DC.
• Taśma LED 36V: zasilacz 36V DC.
• Taśma LED 48V: zasilacz 48V DC.

Przykład – instalacja LED 24V o mocy 500W

Załóżmy, że planowana instalacja składa się z taśm LED o maksymalnej łącznej mocy 500W.

Pobór prądu wynosi:

500W ÷ 24V = 20,83A

Takie obciążenie mieści się w łącznym limicie 30A sterownika HR5, pod warunkiem że żaden pojedynczy kanał nie przekroczy 15A.

Do instalacji należy dobrać zasilacz LED 24V o mocy zapewniającej odpowiedni zapas, np. 600W lub większy, zgodnie z warunkami pracy i zaleceniami producenta.

Ważne: przy dużych mocach należy odpowiednio dobrać przekroje przewodów, sposób rozprowadzenia zasilania, zabezpieczenia i chłodzenie instalacji.

Jak podłączyć sterownik LED MiBoxer HR5?

Sterownik montuje się pomiędzy zasilaczem LED a taśmą lub modułami LED.

Podstawowy schemat instalacji

Sieć 230V AC → Zasilacz LED 12-48V DC → Sterownik MiBoxer HR5 → Taśma LED MONO / CCT / RGB / RGBW / RGBCCT

Podstawowe etapy podłączenia

1. Sprawdź rodzaj podłączanej taśmy LED.
2. Dobierz odpowiedni zasilacz o zgodnym napięciu.
3. Oblicz maksymalny pobór prądu instalacji.
4. Sprawdź obciążenie poszczególnych kanałów.
5. Podłącz zasilanie do sterownika zgodnie z oznaczeniami producenta.
6. Podłącz taśmę LED do odpowiednich zacisków wyjściowych.
7. Wybierz właściwy tryb pracy przyciskiem na obudowie.
8. W razie potrzeby podłącz przycisk Push Dimming.
9. Sparuj kompatybilny pilot lub panel Mi-Light / MiBoxer.
10. Sprawdź działanie wszystkich wykorzystywanych kanałów.

Uwaga: sterownik HR5 przeznaczony jest do pracy z napięciem stałym 12-48V DC. Nie wolno podłączać go bezpośrednio do sieci 230V AC.

Przykładowe zastosowania sterownika MiBoxer HR5

Profesjonalne instalacje LED dużej mocy

Wysoka wydajność 30A sprawia, że HR5 doskonale sprawdza się w rozbudowanych instalacjach oświetleniowych, z zachowaniem dopuszczalnych prądów kanałów.

Oświetlenie salonów i apartamentów

Tryby CCT, RGBW i RGBCCT umożliwiają stworzenie oświetlenia dekoracyjnego oraz funkcjonalnego światła białego.

Oświetlenie sufitów podwieszanych

Sterownik może obsługiwać taśmy LED zamontowane w zabudowie sufitowej, umożliwiając regulację jasności, kolorów i temperatury barwowej.

Oświetlenie meblowe

HR5 nadaje się do sterowania kompatybilnymi taśmami i modułami LED w szafkach, półkach, garderobach i witrynach.

Oświetlenie schodów i korytarzy

Funkcja Push Dimming oraz komunikacja radiowa pozwalają wygodnie sterować oświetleniem z różnych miejsc.

Oświetlenie restauracji i hoteli

System wielostrefowy umożliwia dostosowanie oświetlenia do charakteru pomieszczeń, pory dnia i wydarzeń.

Oświetlenie sklepów i salonów sprzedaży

Taśmy RGB, RGBW i RGBCCT umożliwiają stworzenie atrakcyjnego podświetlenia ekspozycji i przestrzeni handlowych.

Oświetlenie architektoniczne

Sterownik może być stosowany w rozbudowanych instalacjach dekoracyjnego podświetlenia ścian, wnęk, sufitów i elementów wyposażenia.

Dane techniczne Mi-Light / MiBoxer HR5

Kompatybilne piloty, czujniki i przyciski Mi-Light / MiBoxer

Do sterownika HR5 można dobrać kompatybilne akcesoria umożliwiające wygodne sterowanie oświetleniem.

Piloty i panele Mi-Light / MiBoxer

Zobacz piloty i panele Mi-Light / MiBoxer

Czujniki ruchu Mi-Light / MiBoxer

Zobacz czujniki ruchu Mi-Light / MiBoxer

Przewodowe przyciski dzwonkowe Push Dimming

Zobacz przyciski dzwonkowe do sterowania LED

Ważne: przed zakupem pilota lub panelu należy sprawdzić jego zgodność z wybranym trybem pracy sterownika HR5.

Zdjęcie sterownika MiBoxer HR5 30A 5w1

Schemat podłączenia taśm LED do sterownika 5w1

Podczas montażu należy prawidłowo podłączyć kanały taśmy LED oraz wybrać odpowiedni tryb pracy sterownika.

Uwaga: ilustracja przedstawia schemat dla sterowników typu 5in1. Przed wykonaniem połączeń należy sprawdzić oznaczenia zacisków i schemat przeznaczony konkretnie dla modelu HR5.

Najczęściej zadawane pytania – MiBoxer HR5

Co oznacza sterownik LED 5w1?

Oznacza to, że jeden sterownik obsługuje pięć typów oświetlenia LED: MONO, CCT, RGB, RGBW oraz RGBCCT.

Czy MiBoxer HR5 obsługuje taśmy LED 12V i 24V?

Tak. Sterownik współpracuje z instalacjami 12V, 24V, 36V oraz 48V DC.

Jaka jest maksymalna moc sterownika HR5?

Maksymalna łączna moc wynosi 360W przy 12V, 720W przy 24V, 1080W przy 36V oraz 1440W przy 48V DC. Dodatkowo obowiązuje ograniczenie 15A na pojedynczy kanał.

Czy jeden kanał można obciążyć prądem 30A?

Nie. Maksymalne obciążenie pojedynczego kanału wynosi 15A.

Do czego służy Push Dimming?

Funkcja Push Dimming umożliwia włączanie, wyłączanie i ściemnianie oświetlenia za pomocą przewodowego przycisku chwilowego.

Czy można sterować oświetleniem pilotem i przyciskiem?

Tak. Sterownik obsługuje zarówno komunikację radiową RF 2,4GHz, jak i wejście Push Dimming.

Czy HR5 obsługuje taśmy RGBW i RGBCCT?

Tak. Sterownik posiada dedykowane tryby RGBW i RGBCCT.

Czy można regulować temperaturę barwową światła?

Tak, w trybach CCT i RGBCCT, po podłączeniu odpowiedniej taśmy LED.

Czy sterownik współpracuje z pilotami Mi-Light / MiBoxer?

Tak. Urządzenie współpracuje z kompatybilnymi pilotami i panelami RF 2,4GHz.

Czy można sterować kilkoma sterownikami jednocześnie?

Tak. Kompatybilne sterowniki można przypisać do jednej strefy sterowania.

Jaki zasilacz należy zastosować?

Należy zastosować stabilizowany zasilacz LED Constant Voltage o napięciu zgodnym z taśmą LED i odpowiedniej mocy.

Czy HR5 można podłączyć bezpośrednio do 230V AC?

Nie. Sterownik przeznaczony jest do pracy z napięciem stałym 12-48V DC.

Czy HR5 nadaje się do profesjonalnych instalacji LED?

Tak. Wydajność 30A, obsługa napięć do 48V DC oraz pięć trybów pracy sprawiają, że sterownik doskonale sprawdza się w rozbudowanych instalacjach LED.

Dlaczego warto wybrać Mi-Light / MiBoxer HR5?

MiBoxer HR5 to profesjonalny sterownik LED 5in1 30A, który łączy bardzo wysoką wydajność prądową, obsługę pięciu rodzajów oświetlenia oraz wygodne sterowanie radiowe i przewodowe.

Możliwość pracy z napięciami 12V, 24V, 36V i 48V DC, obsługa MONO, CCT, RGB, RGBW i RGBCCT, komunikacja RF 2,4GHz oraz funkcja Push Dimming sprawiają, że urządzenie jest uniwersalnym rozwiązaniem do nowoczesnych instalacji oświetlenia LED.

Wybierz sterownik MiBoxer HR5 i zyskaj profesjonalne sterowanie taśmami LED dużej mocy – z możliwością regulacji jasności, kolorów oraz temperatury barwowej.
