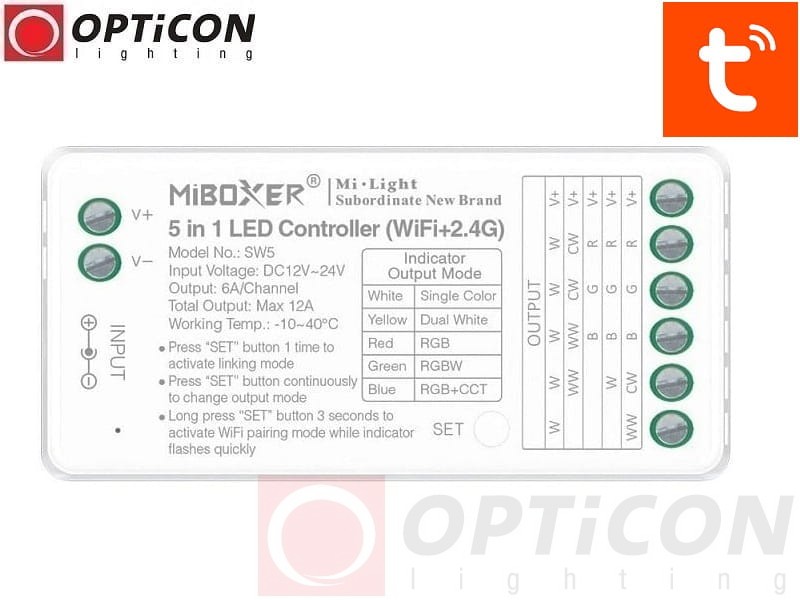

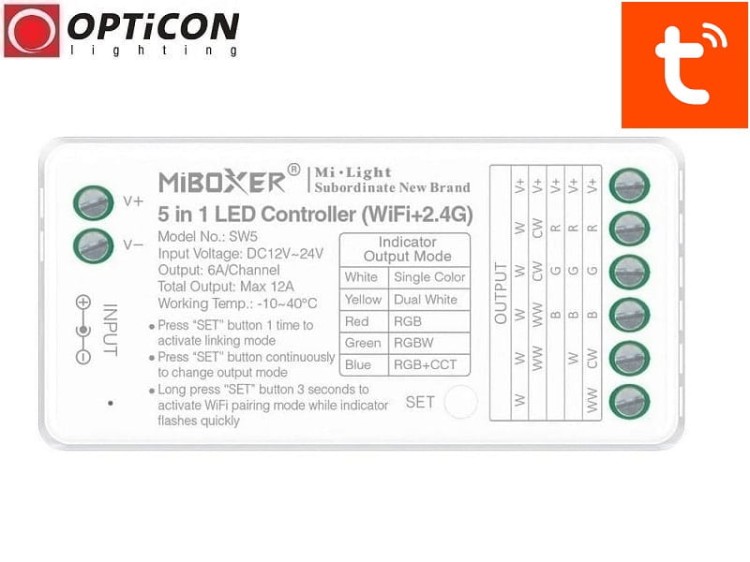

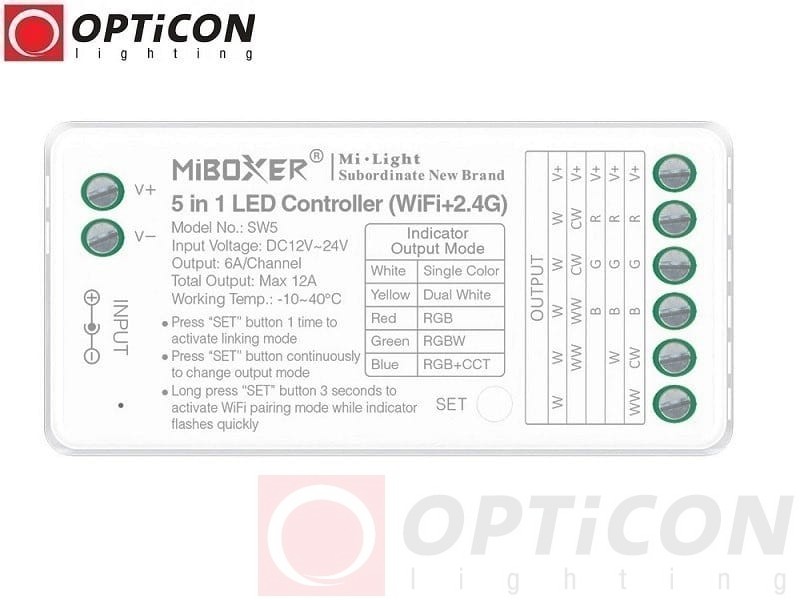

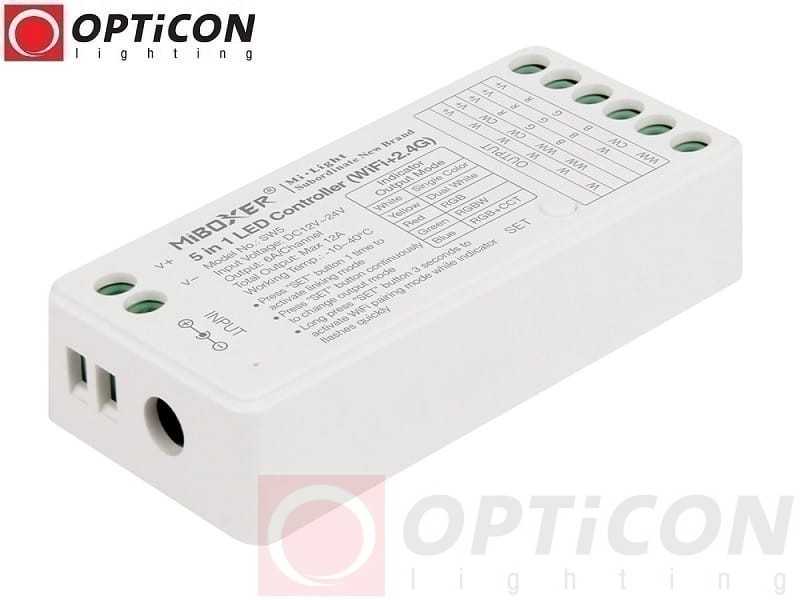

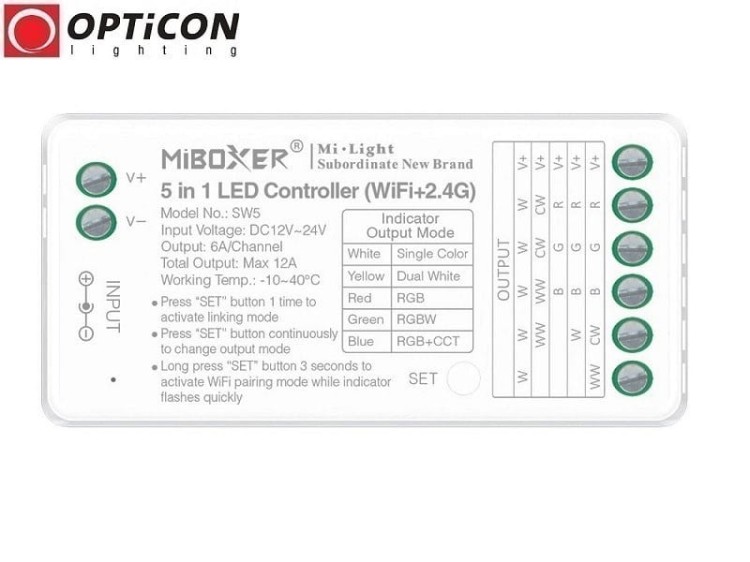

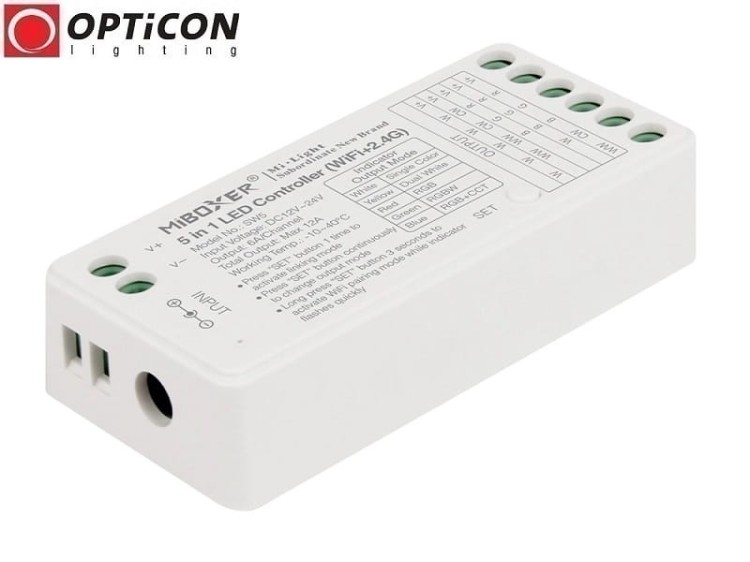

Sterownik LED MiBoxer SW5 5w1 WiFi Bluetooth RF 2,4GHz MONO CCT RGB RGBW RGBCCT 12V 24V DC 12A Tuya Smart

Mi-Light / MiBoxer SW5 – inteligentny sterownik taśm LED 5w1 z Wi-Fi, Bluetooth i aplikacją Tuya Smart

Mi-Light / MiBoxer SW5 to nowoczesny, uniwersalny sterownik taśm LED 5w1, przeznaczony do inteligentnego sterowania pięcioma najpopularniejszymi rodzajami oświetlenia: MONO, CCT, RGB, RGBW oraz RGBCCT. Urządzenie umożliwia wygodne włączanie i wyłączanie światła, płynną regulację jasności, zmianę kolorów RGB oraz regulację temperatury barwowej białego światła w kompatybilnych instalacjach LED.

Największą zaletą modelu MiBoxer SW5 jest obsługa aż trzech technologii komunikacji: Wi-Fi, Bluetooth 4.2 oraz RF 2,4GHz. Dzięki temu oświetleniem można sterować za pomocą aplikacji Tuya Smart na smartfonie, a także kompatybilnych pilotów, paneli ściennych i bezprzewodowych włączników Mi-Light / MiBoxer.

Sterownik współpracuje z instalacjami o napięciu 12V i 24V DC. Jego maksymalne łączne obciążenie wynosi 12A, co odpowiada mocy 144W przy 12V lub 288W przy 24V. Maksymalne obciążenie pojedynczego kanału wynosi 6A.

MiBoxer SW5 doskonale sprawdza się w nowoczesnych domach, mieszkaniach, biurach, hotelach, restauracjach oraz instalacjach typu Smart Home, w których ważna jest wygoda sterowania i możliwość dopasowania światła do aktualnych potrzeb.

Najważniejsze zalety sterownika LED MiBoxer SW5

• Uniwersalny sterownik LED 5w1 – jeden model do taśm MONO, CCT, RGB, RGBW i RGBCCT.
• Wi-Fi 2,4GHz – sterowanie przez aplikację Tuya Smart po skonfigurowaniu połączenia z siecią.
• Bluetooth 4.2 – możliwość lokalnej komunikacji ze smartfonem.
• RF 2,4GHz – obsługa kompatybilnych pilotów i paneli Mi-Light / MiBoxer.
• Sterowanie smartfonem – wygodna obsługa oświetlenia z aplikacji mobilnej.
• Płynna regulacja jasności – dostosowanie natężenia światła do potrzeb.
• Zmiana kolorów RGB – w trybach RGB, RGBW i RGBCCT.
• Regulacja temperatury barwowej CCT – w trybach CCT i RGBCCT.
• Pięć trybów pracy – wybór odpowiedniego rodzaju taśmy LED.
• Maksymalne obciążenie 12A – do 144W przy 12V lub 288W przy 24V.
• Maksymalnie 6A na pojedynczy kanał.
• System wielostrefowy – możliwość niezależnego sterowania różnymi obwodami.
• Synchronizacja kompatybilnych sterowników przypisanych do tej samej strefy.
• Pamięć ostatnich ustawień po zaniku zasilania.
• Kompaktowe wymiary – 74,5 × 36 × 17 mm.
• Szerokie zastosowanie w oświetleniu dekoracyjnym i użytkowym.

Sterownik LED 5w1 – jeden sterownik do pięciu rodzajów taśm LED

MiBoxer SW5 obsługuje pięć różnych typów oświetlenia LED. Rodzaj podłączonej taśmy wybiera się za pomocą przycisku znajdującego się na obudowie urządzenia.

Ważne: tryb sterownika należy dopasować do rodzaju podłączonej taśmy LED. Sterownik nie umożliwia uzyskania kolorów lub temperatur barwowych, których fizycznie nie obsługuje dana taśma.

Tryb MONO – inteligentne sterowanie jednokolorowymi taśmami LED

W trybie MONO sterownik SW5 obsługuje klasyczne taśmy i moduły LED emitujące światło w jednym kolorze.

Można go wykorzystać do regulacji jasności taśm LED o barwie białej ciepłej, neutralnej, zimnej, a także taśm emitujących światło czerwone, zielone, niebieskie lub w innym pojedynczym kolorze.

Funkcje trybu MONO

• Włączanie i wyłączanie oświetlenia.
• Płynna regulacja jasności.
• Sterowanie za pomocą aplikacji Tuya Smart.
• Obsługa kompatybilnych pilotów i paneli RF 2,4GHz.
• Możliwość sterowania strefowego.

Zastosowanie: oświetlenie meblowe, blaty kuchenne, schody, korytarze, sufity podwieszane, garderoby, półki oraz witryny sklepowe.

Tryb CCT – regulacja temperatury barwowej światła białego

Tryb CCT (Dual White / Multi White) przeznaczony jest do taśm LED posiadających dwa kanały białego światła:

• WW – Warm White: światło białe ciepłe.
• CW – Cold White: światło białe zimne.

Zmieniając proporcje świecenia obu kanałów, można płynnie regulować temperaturę barwową oświetlenia.

Dlaczego warto stosować oświetlenie CCT?

• Ciepłe światło – przyjemna atmosfera podczas odpoczynku.
• Neutralne światło – uniwersalne oświetlenie codzienne.
• Zimne światło – przydatne podczas wykonywania czynności wymagających dobrej widoczności.
• Regulacja jasności – możliwość dopasowania natężenia oświetlenia.

Zakres regulacji temperatury barwowej zależy od parametrów podłączonej taśmy LED CCT.

Tryb RGB – pełna kontrola nad kolorowym oświetleniem

W trybie RGB sterownik SW5 umożliwia sterowanie taśmami LED posiadającymi trzy kanały kolorów:

• R – Red: czerwony.
• G – Green: zielony.
• B – Blue: niebieski.

Mieszanie trzech podstawowych kolorów pozwala uzyskać szeroką gamę barw i tworzyć atrakcyjne efekty dekoracyjne.

Tryb RGB sprawdza się w oświetleniu salonów, sypialni, sufitów podwieszanych, wnęk, restauracji, klubów i witryn sklepowych.

Tryb RGBW – kolorowe światło i dodatkowy kanał biały

RGBW łączy możliwości kolorowego oświetlenia RGB z osobnym kanałem białego światła.

W odróżnieniu od standardowej taśmy RGB, taśma RGBW posiada dodatkowe diody białe, dzięki czemu może pełnić zarówno funkcję dekoracyjną, jak i użytkową.

Najważniejsze zalety trybu RGBW

• Regulacja kolorów RGB.
• Możliwość korzystania z osobnego kanału białego światła.
• Płynna regulacja jasności.
• Łatwe przełączanie pomiędzy oświetleniem dekoracyjnym a użytkowym.
• Wygodne sterowanie z aplikacji lub kompatybilnego pilota.

Tryb RGBCCT – kolory RGB i regulowana temperatura bieli

RGBCCT to najbardziej rozbudowany tryb pracy sterownika MiBoxer SW5.

Taśmy LED RGBCCT posiadają pięć kanałów:

• R: czerwony.
• G: zielony.
• B: niebieski.
• WW: biały ciepły.
• CW: biały zimny.

Dzięki temu możliwe jest sterowanie kolorowym oświetleniem RGB oraz niezależne dostosowywanie temperatury barwowej białego światła.

Zalety oświetlenia RGBCCT

• Pełna regulacja kolorów RGB.
• Płynna regulacja temperatury barwowej.
• Regulacja jasności.
• Możliwość tworzenia różnych scen świetlnych.
• Połączenie oświetlenia dekoracyjnego i funkcjonalnego.

Przykład zastosowania: w salonie można ustawić ciepłe białe światło do odpoczynku, neutralne do codziennych czynności lub kolorowe oświetlenie dekoracyjne podczas spotkań.

Trzy sposoby sterowania – Wi-Fi, Bluetooth i RF 2,4GHz

Jedną z największych zalet sterownika Mi-Light / MiBoxer SW5 jest możliwość korzystania z trzech technologii komunikacji.

1. Wi-Fi – sterowanie oświetleniem przez Internet

Po połączeniu sterownika z kompatybilną siecią Wi-Fi 2,4GHz można zarządzać oświetleniem za pomocą aplikacji Tuya Smart.

Po prawidłowej konfiguracji i zapewnieniu dostępu do Internetu możliwe jest sterowanie oświetleniem również poza domem.

Najważniejsze zalety Wi-Fi

• Sterowanie za pomocą smartfona.
• Możliwość zdalnego włączania i wyłączania oświetlenia.
• Regulacja jasności.
• Zmiana kolorów i temperatury barwowej zależnie od trybu.
• Integracja oświetlenia z ekosystemem aplikacji Tuya Smart.

Ważne: sterownik należy łączyć z siecią Wi-Fi 2,4GHz. Sieci pracujące wyłącznie w paśmie 5GHz nie są odpowiednie do jego konfiguracji.

2. Bluetooth 4.2 – lokalne sterowanie smartfonem

Sterownik wyposażono w komunikację Bluetooth 4.2, umożliwiającą lokalne połączenie z kompatybilnym smartfonem.

Bluetooth jest szczególnie przydatny podczas lokalnej obsługi i konfiguracji urządzenia. Dostępność poszczególnych funkcji zależy od aplikacji i sposobu połączenia.

Zalety Bluetooth

• Komunikacja lokalna.
• Brak konieczności korzystania z połączenia internetowego do samej transmisji Bluetooth.
• Wygodna obsługa urządzenia w zasięgu łączności.

3. RF 2,4GHz – sterowanie pilotami Mi-Light / MiBoxer

Oprócz komunikacji Wi-Fi i Bluetooth sterownik SW5 obsługuje radiowe sterowanie RF 2,4GHz.

Umożliwia to korzystanie z kompatybilnych:

• Pilotów Mi-Light / MiBoxer.
• Paneli dotykowych montowanych na ścianie.
• Bezprzewodowych włączników.
• Urządzeń sterujących współpracujących z systemem Mi-Light / MiBoxer.

Deklarowany zasięg komunikacji RF wynosi do 30 metrów. Rzeczywisty zasięg zależy od przeszkód, konstrukcji budynku oraz warunków radiowych.

Tuya Smart – inteligentne sterowanie taśmami LED ze smartfona

Aplikacja Tuya Smart umożliwia wygodne zarządzanie kompatybilnym oświetleniem LED z poziomu telefonu.

Po dodaniu sterownika MiBoxer SW5 do aplikacji użytkownik może sterować oświetleniem bez konieczności korzystania z tradycyjnego pilota.

Możliwości sterowania przez aplikację

• Włączanie i wyłączanie światła.
• Regulacja jasności.
• Zmiana kolorów RGB.
• Regulacja temperatury barwowej CCT.
• Obsługa funkcji dostępnych dla wybranego trybu pracy.
• Wykorzystanie urządzenia w kompatybilnych scenach i automatyzacjach aplikacji.

Przykład: można dostosować jasność oświetlenia w salonie z poziomu smartfona, zmienić kolor podświetlenia sufitu lub ustawić cieplejsze światło wieczorem.

Zakres dostępnych funkcji, scen i automatyzacji zależy od aktualnej wersji aplikacji, konfiguracji urządzenia i wybranego trybu sterownika.

MiBoxer SW5 w systemie Smart Home

Sterownik SW5 Wi-Fi Bluetooth RF 2,4GHz może stanowić element nowoczesnego systemu inteligentnego oświetlenia.

Obsługa aplikacji Tuya Smart pozwala zarządzać oświetleniem z poziomu smartfona i korzystać z dostępnych w aplikacji funkcji automatyzacji.

Przykładowe zastosowania Smart Home

• Włączanie i wyłączanie oświetlenia za pomocą telefonu.
• Regulacja jasności bez użycia tradycyjnego ściemniacza ściennego.
• Zmiana koloru podświetlenia w salonie.
• Dostosowanie temperatury barwowej do pory dnia.
• Tworzenie scen świetlnych w kompatybilnym systemie Tuya.
• Sterowanie kilkoma obwodami LED z jednej aplikacji.

Niezależne strefy oświetlenia

MiBoxer SW5 może współpracować z kompatybilnymi pilotami strefowymi Mi-Light / MiBoxer.

Dzięki temu można podzielić instalację LED na niezależne strefy i sterować każdą z nich osobno.

Przykładowy podział na strefy

Każda strefa może być obsługiwana niezależnie, przy czym dostępne funkcje zależą od kompatybilności pilota oraz trybu pracy sterownika.

Synchronizacja wielu sterowników Mi-Light / MiBoxer

W większych instalacjach oświetleniowych można przypisać kilka kompatybilnych sterowników do tej samej strefy sterowania.

Pozwala to wspólnie zarządzać wieloma obwodami LED, np. kilkoma odcinkami taśmy rozmieszczonymi w różnych częściach pomieszczenia.

Zalety synchronizacji

• Wspólne włączanie i wyłączanie oświetlenia.
• Jednoczesna regulacja jasności.
• Wspólna zmiana kolorów w zgodnych trybach.
• Wspólna regulacja temperatury barwowej w zgodnych trybach CCT.
• Wygodne zarządzanie rozbudowaną instalacją.

Ważne: synchronizacja odbywa się za pośrednictwem systemu sterowania. Nie należy łączyć wyjść różnych sterowników bezpośrednio ze sobą.

Wydajność 12A – moc do 144W przy 12V i 288W przy 24V

Sterownik MiBoxer SW5 obsługuje instalacje LED zasilane napięciem 12V lub 24V DC.

Maksymalne łączne obciążenie sterownika wynosi 12A.

Uwaga: powyższe wartości dotyczą maksymalnego łącznego obciążenia urządzenia. Maksymalny prąd pojedynczego kanału wynosi 6A.

12A łącznie i 6A na kanał – ważne informacje przy doborze taśmy LED

Podczas projektowania instalacji LED należy uwzględnić dwa niezależne ograniczenia sterownika:

• 12A – maksymalny łączny prąd sterownika.
• 6A – maksymalny prąd pojedynczego kanału.

Oznacza to, że nie można obciążyć jednego kanału prądem 12A tylko dlatego, że tyle wynosi maksymalna wydajność całego urządzenia.

Przykład – taśma LED MONO 24V

W trybie MONO wykorzystywany jest pojedynczy kanał sterowania.

Przy maksymalnym prądzie 6A i napięciu 24V moc obciążenia pojedynczego kanału wynosi:

24V × 6A = 144W

W przypadku pojedynczego kanału MONO 24V należy więc przestrzegać limitu 144W.

Przykład – taśma LED MONO 12V

Przy napięciu 12V i maksymalnym prądzie pojedynczego kanału 6A:

12V × 6A = 72W

Oznacza to maksymalne obciążenie pojedynczego kanału na poziomie 72W.

Przykład – taśma RGBCCT 24V

Taśma RGBCCT wykorzystuje pięć kanałów: R, G, B, WW i CW.

Podczas doboru obciążenia należy sprawdzić pobór prądu każdego kanału. Suma prądów wszystkich aktywnych kanałów nie może przekraczać 12A, a pojedynczy kanał nie może przekroczyć 6A.

Ważne: rzeczywista dopuszczalna długość taśmy zależy od jej mocy na metr, liczby kanałów, sposobu zasilania oraz spadków napięcia na przewodach i ścieżkach taśmy.

Jak dobrać zasilacz LED do sterownika MiBoxer SW5?

Do prawidłowej pracy sterownik wymaga zastosowania odpowiedniego zasilacza LED typu Constant Voltage (CV), zapewniającego stabilne napięcie wyjściowe.

Napięcie zasilacza musi odpowiadać napięciu podłączonej taśmy LED.

• Taśma LED 12V DC: zasilacz 12V DC.
• Taśma LED 24V DC: zasilacz 24V DC.

Przykład – instalacja LED 24V o mocy 180W

Załóżmy, że instalacja składa się z taśm LED o maksymalnej łącznej mocy 180W.

Pobór prądu wynosi:

180W ÷ 24V = 7,5A

Takie obciążenie mieści się w łącznym limicie 12A sterownika, pod warunkiem odpowiedniego rozłożenia prądu między kanały i zachowania limitu 6A na kanał.

Do instalacji można dobrać zasilacz 24V o mocy np. 240W, zapewniający zapas mocy względem poboru taśm.

Ważne: zasilacz o większej mocy nie zwiększa dopuszczalnego obciążenia sterownika. Nadal obowiązują limity 12A łącznie i 6A na kanał.

Jak podłączyć sterownik LED MiBoxer SW5?

Sterownik montowany jest pomiędzy zasilaczem LED a taśmą lub modułami LED.

Podstawowy schemat połączenia

Sieć 230V AC → Zasilacz LED 12V / 24V DC → Sterownik MiBoxer SW5 → Taśma LED MONO / CCT / RGB / RGBW / RGBCCT

Etapy instalacji

1. Sprawdź napięcie i rodzaj podłączanej taśmy LED.
2. Dobierz odpowiedni zasilacz 12V lub 24V DC.
3. Oblicz maksymalny pobór prądu instalacji.
4. Sprawdź obciążenie poszczególnych kanałów.
5. Przy wyłączonym zasilaniu podłącz przewody zgodnie z oznaczeniami sterownika.
6. Wybierz odpowiedni tryb pracy MONO, CCT, RGB, RGBW lub RGBCCT.
7. Włącz zasilanie.
8. Skonfiguruj połączenie z aplikacją Tuya Smart lub sparuj kompatybilny pilot.
9. Sprawdź działanie wszystkich wykorzystywanych kanałów.

Uwaga: sterownik SW5 jest urządzeniem niskonapięciowym przeznaczonym do zasilania 12V lub 24V DC. Nie wolno podłączać go bezpośrednio do sieci 230V AC.

Gdzie stosuje się sterownik LED MiBoxer SW5?

Inteligentne oświetlenie salonu

Możliwość regulacji jasności, kolorów i temperatury barwowej pozwala stworzyć oświetlenie dopasowane do odpoczynku, oglądania telewizji lub spotkań.

Oświetlenie sufitów podwieszanych

Sterownik może obsługiwać dekoracyjne taśmy RGB, RGBW i RGBCCT zamontowane w zabudowie sufitowej.

Oświetlenie kuchni

W trybie MONO lub CCT umożliwia wygodne sterowanie oświetleniem blatów, szafek i półek.

Oświetlenie meblowe

Sprawdza się przy podświetlaniu szafek, garderób, regałów, witryn oraz elementów wyposażenia wnętrz.

Oświetlenie sypialni

Płynna regulacja jasności oraz możliwość ustawienia ciepłej bieli pomagają stworzyć przyjemne oświetlenie wieczorne.

Restauracje i hotele

Regulacja kolorów i temperatury barwowej umożliwia dopasowanie oświetlenia do wystroju oraz charakteru pomieszczenia.

Witryny sklepowe i ekspozycje

Kolorowe taśmy LED pozwalają wyróżnić ekspozycję i stworzyć atrakcyjne podświetlenie produktów.

Systemy Smart Home

Obsługa Wi-Fi, Bluetooth oraz Tuya Smart sprawia, że sterownik SW5 nadaje się do nowoczesnych instalacji inteligentnego oświetlenia.

Dane techniczne sterownika Mi-Light / MiBoxer SW5

Kompatybilne akcesoria do sterownika MiBoxer SW5

Oprócz sterowania aplikacją Tuya Smart można korzystać z kompatybilnych pilotów i akcesoriów Mi-Light / MiBoxer.

Piloty i panele Mi-Light / MiBoxer

Zobacz piloty i panele Mi-Light / MiBoxer

Czujniki ruchu Mi-Light / MiBoxer

Zobacz czujniki ruchu Mi-Light / MiBoxer

Ważne: przed zakupem akcesoriów należy potwierdzić ich kompatybilność z modelem SW5 i wybranym trybem pracy.

Zdjęcie sterownika LED MiBoxer SW5 Wi-Fi Bluetooth 5w1

Schemat podłączenia taśm LED do sterownika MiBoxer SW5

Model SW5 umożliwia podłączenie taśm LED MONO, CCT, RGB, RGBW oraz RGBCCT. Przed montażem należy wybrać odpowiedni tryb pracy i podłączyć przewody zgodnie z oznaczeniami zacisków.

Najczęściej zadawane pytania – MiBoxer SW5

Co oznacza sterownik LED 5w1?

Oznacza to, że jeden sterownik obsługuje pięć rodzajów taśm LED: MONO, CCT, RGB, RGBW i RGBCCT.

Czy MiBoxer SW5 można sterować telefonem?

Tak. Sterownik obsługuje aplikację Tuya Smart i komunikację Wi-Fi oraz Bluetooth.

Czy do sterowania SW5 potrzebna jest bramka Wi-Fi?

Model SW5 posiada wbudowaną komunikację Wi-Fi. Do standardowej konfiguracji z kompatybilną siecią Wi-Fi nie jest wymagany osobny mostek RF-Wi-Fi.

Czy sterownik współpracuje z Wi-Fi 5GHz?

Do konfiguracji połączenia Wi-Fi należy używać sieci 2,4GHz.

Czy można sterować oświetleniem bez Internetu?

Tak. Można korzystać z kompatybilnego pilota RF 2,4GHz, a także z lokalnej komunikacji Bluetooth w zakresie obsługiwanym przez aplikację. Zdalny dostęp przez Internet wymaga odpowiedniego połączenia sieciowego.

Czy SW5 obsługuje taśmy LED RGBW i RGBCCT?

Tak. Sterownik posiada dedykowane tryby RGBW i RGBCCT.

Czy można regulować temperaturę barwową?

Tak, po podłączeniu odpowiedniej taśmy LED w trybie CCT lub RGBCCT.

Jaka jest maksymalna moc sterownika SW5?

Maksymalna łączna moc wynosi 144W przy 12V oraz 288W przy 24V DC. Obowiązuje również ograniczenie 6A na pojedynczy kanał.

Czy można podłączyć taśmę MONO 24V o mocy 200W?

Nie do pojedynczego kanału o limicie 6A. Przy 24V odpowiada on maksymalnej mocy 144W.

Czy sterownik współpracuje z pilotami Mi-Light / MiBoxer?

Tak, z kompatybilnymi pilotami i panelami wykorzystującymi komunikację RF 2,4GHz.

Czy można sterować kilkoma sterownikami jednocześnie?

Tak. Kompatybilne sterowniki można przypisać do wspólnej strefy sterowania.

Jaki zasilacz należy zastosować?

Należy zastosować zasilacz LED Constant Voltage 12V lub 24V DC o mocy dopasowanej do instalacji.

Czy SW5 można podłączyć bezpośrednio do 230V AC?

Nie. Sterownik przeznaczony jest do pracy z napięciem stałym 12V lub 24V DC.

Czy MiBoxer SW5 posiada wejście Push Dimming?

W przedstawionej specyfikacji modelu SW5 nie wskazano wejścia Push Dimming. Nie należy podłączać przewodowego przycisku dzwonkowego bez potwierdzenia obsługi tej funkcji w instrukcji urządzenia.

Dlaczego warto wybrać sterownik MiBoxer SW5?

Mi-Light / MiBoxer SW5 to uniwersalny sterownik LED 5w1 Wi-Fi Bluetooth RF 2,4GHz, który łączy obsługę pięciu typów taśm LED z wygodnym sterowaniem przez aplikację Tuya Smart oraz kompatybilne piloty i panele Mi-Light / MiBoxer.

Obsługa MONO, CCT, RGB, RGBW i RGBCCT, możliwość pracy z instalacjami 12V i 24V DC, regulacja jasności, kolorów i temperatury barwowej sprawiają, że SW5 doskonale nadaje się do nowoczesnego oświetlenia domowego, dekoracyjnego i komercyjnego.

Wybierz MiBoxer SW5 i steruj oświetleniem LED tak, jak lubisz – smartfonem, pilotem lub panelem ściennym.
