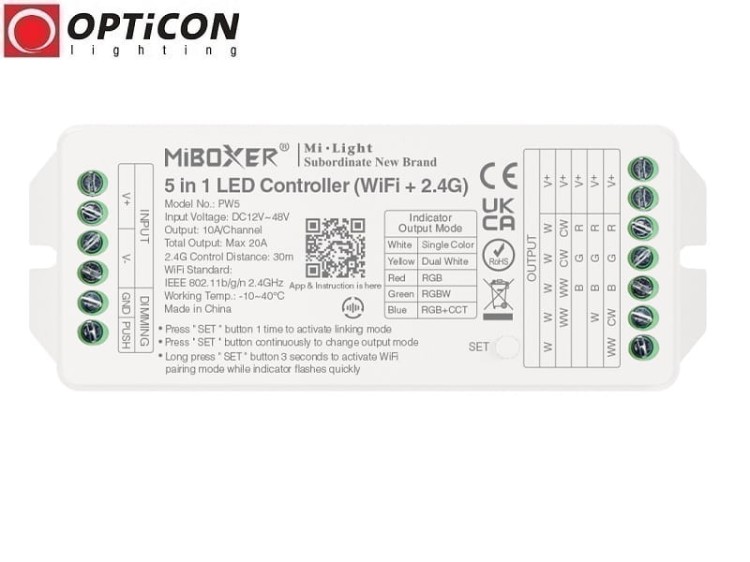

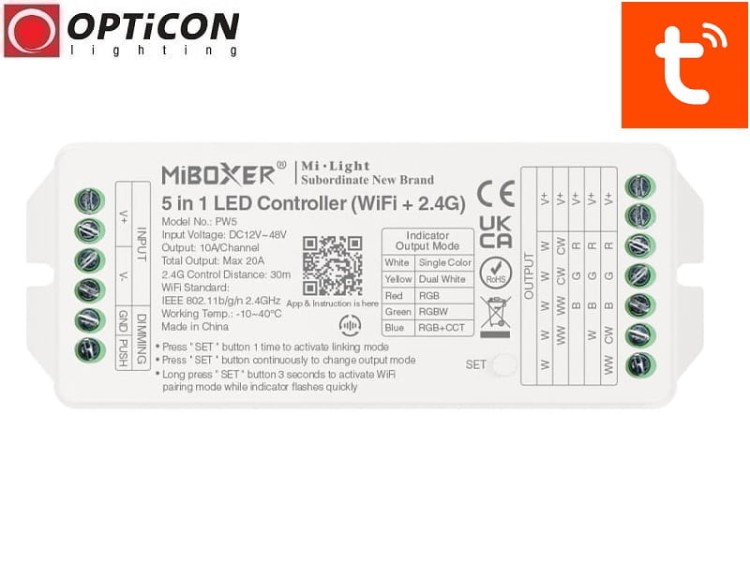

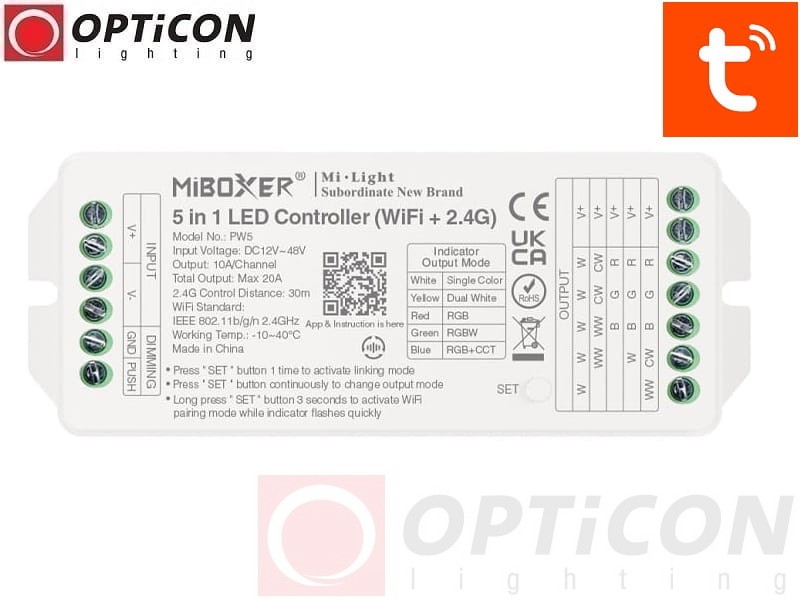

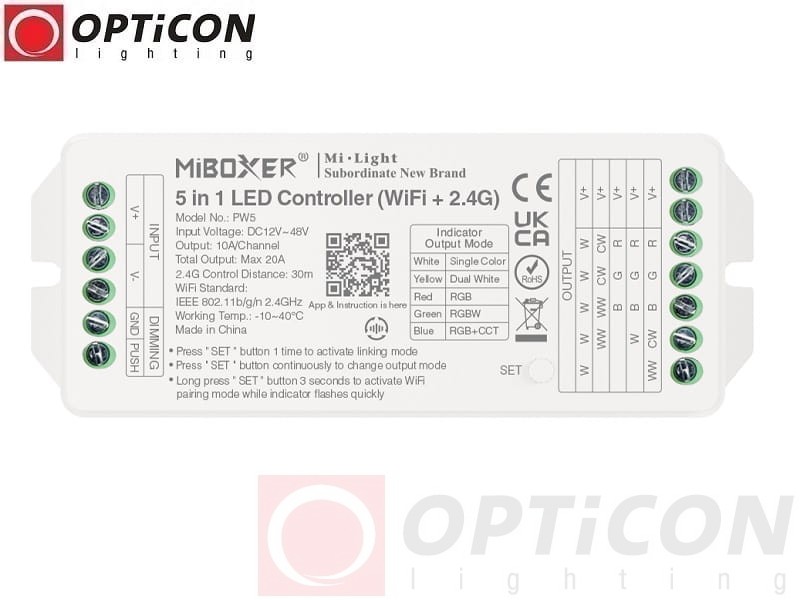

Sterownik LED MiBoxer PW5 5in1 WiFi Bluetooth RF 2,4GHz Push Dimming MONO CCT RGB RGBW RGBCCT 12-48V DC 20A

Mi-Light / MiBoxer PW5 – profesjonalny sterownik LED 5w1 Wi-Fi, Bluetooth, Tuya Smart i Push Dimming

Mi-Light / MiBoxer PW5 to zaawansowany sterownik taśm LED 5in1, przeznaczony do inteligentnego sterowania oświetleniem jednokolorowym i wielokolorowym. Urządzenie obsługuje pięć popularnych rodzajów taśm i modułów LED: MONO, CCT, RGB, RGBW oraz RGBCCT. Dzięki temu jeden model sterownika można wykorzystać w wielu różnych instalacjach oświetleniowych.

Najważniejszą zaletą modelu MiBoxer PW5 jest połączenie trzech technologii komunikacji: Wi-Fi, Bluetooth oraz RF 2,4GHz z dodatkowym wejściem Push Dimming. Pozwala to sterować oświetleniem na cztery sposoby: za pomocą aplikacji Tuya Smart, kompatybilnego pilota, bezprzewodowego panelu ściennego lub tradycyjnego, przewodowego przycisku dzwonkowego.

Sterownik współpracuje z instalacjami o napięciu 12V, 24V, 36V i 48V DC. Maksymalne łączne obciążenie urządzenia wynosi 20A, co odpowiada mocy do 960W przy napięciu 48V DC. Maksymalne obciążenie pojedynczego kanału wynosi 10A.

MiBoxer PW5 5w1 doskonale sprawdza się zarówno w nowoczesnym oświetleniu domowym, jak i profesjonalnych instalacjach LED dużej mocy: w biurach, hotelach, restauracjach, sklepach oraz obiektach usługowych.

Najważniejsze zalety sterownika MiBoxer PW5

• Uniwersalny sterownik LED 5in1 – obsługa pięciu typów taśm LED.
• MONO, CCT, RGB, RGBW i RGBCCT – szerokie możliwości zastosowania.
• Wi-Fi 2,4GHz – sterowanie smartfonem przez aplikację Tuya Smart.
• Bluetooth – możliwość lokalnej komunikacji z kompatybilnym urządzeniem mobilnym.
• RF 2,4GHz – obsługa kompatybilnych pilotów i paneli Mi-Light / MiBoxer.
• Push Dimming – sterowanie przewodowym przyciskiem dzwonkowym.
• Wysoka wydajność prądowa 20A – do profesjonalnych instalacji LED.
• Do 10A na pojedynczy kanał – możliwość obsługi mocnych obwodów LED.
• Napięcie pracy 12–48V DC – instalacje 12V, 24V, 36V i 48V.
• Regulacja jasności PWM – płynne ściemnianie kompatybilnych taśm LED.
• Zmiana kolorów RGB – dekoracyjne oświetlenie wielokolorowe.
• Regulacja temperatury barwowej CCT – dopasowanie białego światła.
• Sterowanie strefowe – niezależne zarządzanie obwodami LED.
• Synchronizacja wielu sterowników – wspólne sterowanie kompatybilnymi urządzeniami.
• Pamięć ostatnich ustawień – przywracanie zapisanych parametrów po zaniku zasilania.
• Wymiary 119 × 47 × 23 mm – kompaktowa konstrukcja o dużej wydajności.

Sterownik LED 5in1 – pięć trybów pracy w jednym urządzeniu

Model MiBoxer PW5 umożliwia sterowanie pięcioma rodzajami taśm LED. Tryb pracy wybierany jest za pomocą przycisku znajdującego się na obudowie sterownika.

Ważne: sterownik nie rozpoznaje automatycznie rodzaju podłączonej taśmy. Odpowiedni tryb należy wybrać zgodnie z jej konstrukcją i sposobem podłączenia.

Tryb MONO – sterowanie jednokolorowymi taśmami LED

Tryb MONO przeznaczony jest do sterowania taśmami i modułami LED emitującymi światło w jednym kolorze.

Można stosować go z taśmami LED o barwie białej ciepłej, neutralnej lub zimnej, a także z jednokolorowymi taśmami czerwonymi, zielonymi czy niebieskimi.

Funkcje trybu MONO

• Włączanie i wyłączanie oświetlenia.
• Płynna regulacja jasności.
• Sterowanie przez aplikację Tuya Smart.
• Obsługa kompatybilnych pilotów RF 2,4GHz.
• Możliwość sterowania przyciskiem Push Dimming.

Zastosowanie: oświetlenie kuchenne, meblowe, sufitowe, schodowe, liniowe oraz podświetlenie witryn i ekspozycji.

Tryb CCT – regulacja temperatury barwowej światła

Tryb CCT (Dual White / Multi White) umożliwia sterowanie taśmami LED posiadającymi dwa kanały białego światła:

• WW – Warm White: biały ciepły.
• CW – Cold White: biały zimny.

Sterownik pozwala regulować proporcje świecenia obu kanałów, dzięki czemu można dopasować temperaturę barwową do aktualnych potrzeb.

Dlaczego warto wybrać oświetlenie CCT?

• Ciepłe światło – przyjemna atmosfera podczas odpoczynku.
• Neutralne światło – uniwersalne oświetlenie codzienne.
• Zimne światło – przydatne podczas pracy wymagającej dobrej widoczności.
• Regulacja jasności – możliwość dostosowania natężenia światła.

Rzeczywisty zakres regulacji temperatury barwowej zależy od zastosowanej taśmy LED CCT.

Tryb RGB – kolorowe oświetlenie dekoracyjne

W trybie RGB sterownik obsługuje trzy kanały kolorów:

• R: czerwony.
• G: zielony.
• B: niebieski.

Mieszanie kolorów pozwala uzyskać szeroką gamę barw i tworzyć atrakcyjne oświetlenie dekoracyjne.

Tryb RGB świetnie sprawdza się w podświetleniu sufitów, wnęk, ścian, mebli, witryn sklepowych oraz elementów architektonicznych.

Tryb RGBW – kolory RGB i dodatkowy kanał białego światła

RGBW łączy możliwości kolorowego oświetlenia RGB z dodatkowym, niezależnym kanałem białym.

Dzięki temu jedna instalacja może pełnić funkcję dekoracyjną i użytkową.

Najważniejsze zalety RGBW

• Zmiana kolorów RGB.
• Możliwość korzystania z osobnego białego światła.
• Regulacja jasności.
• Wygodne przełączanie między oświetleniem dekoracyjnym i codziennym.
• Sterowanie smartfonem, pilotem lub kompatybilnym panelem.

Tryb RGBCCT – pełna kontrola nad kolorami i temperaturą bieli

RGBCCT to najbardziej rozbudowany tryb pracy sterownika PW5. Obsługuje taśmy LED posiadające pięć kanałów:

• R: czerwony.
• G: zielony.
• B: niebieski.
• WW: biały ciepły.
• CW: biały zimny.

Użytkownik może wybierać kolory RGB oraz regulować temperaturę barwową białego światła.

Przykładowe ustawienia

• Ciepła biel do wieczornego odpoczynku.
• Neutralna biel do codziennych czynności.
• Zimna biel do pracy.
• Kolorowe podświetlenie dekoracyjne.
• Delikatne oświetlenie o obniżonej jasności.

MiBoxer PW5 RGBCCT pozwala wykorzystać jedną instalację zarówno jako główne oświetlenie wnętrza, jak i dekoracyjne podświetlenie.

Wi-Fi, Bluetooth i RF 2,4GHz – trzy technologie komunikacji

Sterownik Mi-Light / MiBoxer PW5 oferuje trzy metody komunikacji bezprzewodowej, dzięki czemu można wybrać sposób sterowania dopasowany do konkretnej instalacji.

Wi-Fi – zdalne sterowanie przez aplikację Tuya Smart

Po skonfigurowaniu połączenia z kompatybilną siecią Wi-Fi 2,4GHz sterownikiem można zarządzać za pomocą aplikacji Tuya Smart.

Przy prawidłowo skonfigurowanym dostępie do Internetu umożliwia to obsługę oświetlenia również poza domem.

Najważniejsze możliwości sterowania Wi-Fi

• Włączanie i wyłączanie oświetlenia.
• Regulacja jasności.
• Zmiana kolorów RGB.
• Regulacja temperatury barwowej CCT.
• Korzystanie z dostępnych funkcji aplikacji Tuya Smart.
• Obsługa kompatybilnych scen i automatyzacji.

Uwaga: do konfiguracji połączenia Wi-Fi należy używać sieci 2,4GHz. Sieć działająca wyłącznie w paśmie 5GHz nie jest odpowiednia.

Bluetooth – lokalne sterowanie smartfonem

Komunikacja Bluetooth umożliwia lokalne połączenie sterownika z kompatybilnym urządzeniem mobilnym.

Jest to wygodne rozwiązanie podczas konfiguracji oraz obsługi oświetlenia w zasięgu łączności Bluetooth.

Zakres dostępnych funkcji zależy od aplikacji i sposobu połączenia urządzenia.

RF 2,4GHz – piloty i panele Mi-Light / MiBoxer

Sterownik PW5 współpracuje z kompatybilnymi nadajnikami radiowymi Mi-Light / MiBoxer RF 2,4GHz.

Można korzystać między innymi z:

• Pilotów ręcznych.
• Dotykowych paneli ściennych.
• Bezprzewodowych włączników.
• Kompatybilnych sterowników strefowych.

Deklarowany zasięg komunikacji RF wynosi do 30 metrów. Rzeczywisty zasięg zależy od przeszkód i warunków instalacyjnych.

Push Dimming – sterowanie klasycznym przyciskiem dzwonkowym

Jedną z najważniejszych zalet modelu MiBoxer PW5 jest wbudowane wejście Push Dimming, umożliwiające sterowanie oświetleniem za pomocą standardowego przewodowego przycisku chwilowego, potocznie nazywanego przyciskiem dzwonkowym.

Rozwiązanie to pozwala połączyć nowoczesne sterowanie smartfonem i pilotem z tradycyjnym sposobem obsługi oświetlenia.

Jak działa Push Dimming?

• Krótkie naciśnięcie: włącza lub wyłącza oświetlenie.
• Dłuższe przytrzymanie: umożliwia płynną regulację jasności.

Dlaczego warto wybrać sterownik z Push Dimming?

• Możliwość sterowania bez telefonu i pilota.
• Wygodna obsługa za pomocą klasycznego przycisku ściennego.
• Regulacja jasności bez osobnego ściemniacza.
• Połączenie sterowania przewodowego i bezprzewodowego.
• Praktyczne rozwiązanie w domach, biurach i hotelach.

Ważne: przycisk Push Dimming należy podłączyć wyłącznie do zacisków wskazanych w instrukcji sterownika. Nie wolno doprowadzać napięcia 230V AC do wejścia sterującego, jeżeli producent nie przewidział takiego sposobu podłączenia.

Tuya Smart – inteligentne sterowanie oświetleniem LED

MiBoxer PW5 Wi-Fi umożliwia obsługę oświetlenia za pomocą aplikacji Tuya Smart.

Po prawidłowym dodaniu urządzenia do aplikacji można sterować oświetleniem bez konieczności korzystania z tradycyjnego pilota.

Przykładowe możliwości

• Zdalne włączanie i wyłączanie oświetlenia.
• Regulacja jasności.
• Zmiana kolorów RGB.
• Regulacja temperatury barwowej.
• Tworzenie scen świetlnych dostępnych w aplikacji.
• Wykorzystanie sterownika w kompatybilnych automatyzacjach Smart Home.

Przykład: można zmienić kolor podświetlenia sufitu w salonie, przyciemnić oświetlenie w sypialni lub ustawić cieplejszą barwę światła na wieczór.

Zakres funkcji aplikacji zależy od jej aktualnej wersji, konfiguracji i wybranego trybu pracy sterownika.

Niezależne strefy oświetlenia Mi-Light / MiBoxer

Sterownik PW5 może pracować jako element wielostrefowego systemu oświetleniowego Mi-Light / MiBoxer.

Do poszczególnych stref można przypisać kompatybilne sterowniki i zarządzać oświetleniem niezależnie lub wspólnie.

Przykładowy podział instalacji

Liczba dostępnych stref i sposób ich obsługi zależą od zastosowanego pilota lub panelu.

Synchronizacja wielu sterowników LED

W większych instalacjach można przypisać kilka kompatybilnych sterowników do tej samej strefy.

Pozwala to wspólnie sterować wieloma obwodami LED, np. podświetleniem sufitu, ścian i mebli w jednym pomieszczeniu.

Korzyści z synchronizacji

• Wspólne włączanie i wyłączanie światła.
• Jednoczesna regulacja jasności.
• Wspólna zmiana kolorów w zgodnych trybach.
• Regulacja temperatury barwowej w kompatybilnych instalacjach CCT.
• Łatwiejsze zarządzanie rozbudowanym oświetleniem.

Ważne: wspólne sterowanie nie oznacza, że wyjścia poszczególnych sterowników można ze sobą łączyć. Każdy sterownik powinien obsługiwać odpowiednio zaprojektowany obwód LED.

Wydajność 20A – moc do 960W

MiBoxer PW5 przeznaczony jest do instalacji LED o dużej mocy. Maksymalne łączne obciążenie sterownika wynosi 20A.

Urządzenie obsługuje cztery napięcia zasilania:

Uwaga: wartości w tabeli dotyczą maksymalnego łącznego obciążenia sterownika. Należy również przestrzegać limitu 10A na pojedynczy kanał.

20A łącznie i 10A na kanał – jak prawidłowo dobrać obciążenie?

Przy projektowaniu instalacji należy uwzględnić dwa ograniczenia:

• 20A – maksymalny sumaryczny prąd wszystkich aktywnych kanałów.
• 10A – maksymalny prąd pojedynczego kanału.

Oznacza to, że maksymalna moc łączna nie zawsze może zostać wykorzystana przez taśmę pracującą na jednym kanale.

Przykład – taśma LED MONO 24V

W trybie MONO wykorzystywany jest jeden kanał sterowania.

Przy maksymalnym prądzie kanału 10A:

24V × 10A = 240W

Maksymalna moc obciążenia pojedynczego kanału MONO przy 24V wynosi zatem 240W, a nie 480W.

Przykład – taśma LED MONO 12V

Przy napięciu 12V i limicie 10A:

12V × 10A = 120W

Maksymalne obciążenie pojedynczego kanału MONO przy 12V wynosi 120W.

Przykład – instalacja RGBW 24V

W trybie RGBW sterownik obsługuje cztery kanały: R, G, B i W.

Łączny pobór prądu wszystkich aktywnych kanałów nie może przekraczać 20A, a żaden pojedynczy kanał nie może pobierać więcej niż 10A.

Ważne: rzeczywista dopuszczalna długość taśmy zależy od jej mocy na metr, liczby kanałów, sposobu zasilania oraz spadków napięcia.

Jak dobrać zasilacz LED do sterownika MiBoxer PW5?

Sterownik wymaga zastosowania odpowiedniego zasilacza LED typu Constant Voltage (CV), zapewniającego stabilne napięcie stałe.

Napięcie zasilacza musi być zgodne z napięciem taśmy LED:

• Taśma 12V DC – zasilacz 12V DC.
• Taśma 24V DC – zasilacz 24V DC.
• Taśma 36V DC – zasilacz 36V DC.
• Taśma 48V DC – zasilacz 48V DC.

Przykład – instalacja LED 24V o mocy 300W

Załóżmy, że instalacja składa się z wielokanałowych taśm LED o łącznej mocy maksymalnej 300W.

Prąd pobierany przez instalację wynosi:

300W ÷ 24V = 12,5A

Takie obciążenie mieści się w łącznym limicie 20A sterownika, pod warunkiem że żaden pojedynczy kanał nie przekracza 10A.

Do instalacji można zastosować odpowiednio dobrany zasilacz 24V o mocy np. 360W lub większej, zapewniający zapas względem nominalnego poboru oświetlenia.

Uwaga: zasilacz o większej mocy nie zwiększa maksymalnego dopuszczalnego obciążenia sterownika. Nadal obowiązują limity 20A łącznie i 10A na kanał.

Jak podłączyć sterownik LED MiBoxer PW5?

Sterownik montuje się pomiędzy zasilaczem a taśmą LED.

Podstawowy schemat połączenia

Sieć 230V AC → Zasilacz LED 12V / 24V / 36V / 48V DC → Sterownik MiBoxer PW5 → Taśma LED

Przycisk dzwonkowy podłącza się osobno do odpowiedniego wejścia Push Dimming, zgodnie ze schematem producenta.

Etapy instalacji

1. Sprawdź napięcie i rodzaj taśmy LED.
2. Dobierz odpowiedni zasilacz Constant Voltage.
3. Oblicz całkowity pobór prądu instalacji.
4. Sprawdź obciążenie każdego kanału.
5. Przy wyłączonym zasilaniu podłącz zasilacz do wejścia sterownika.
6. Podłącz taśmę LED zgodnie z oznaczeniami zacisków.
7. W razie potrzeby podłącz przycisk Push Dimming zgodnie z instrukcją.
8. Wybierz odpowiedni tryb MONO, CCT, RGB, RGBW lub RGBCCT.
9. Włącz zasilanie i sprawdź poprawność działania.
10. Skonfiguruj aplikację Tuya Smart lub sparuj kompatybilny pilot.

Bezpieczeństwo: sterownik jest przeznaczony do zasilania napięciem stałym 12–48V DC. Nie należy podłączać napięcia sieciowego 230V AC bezpośrednio do jego zacisków zasilania ani wejścia sterującego.

Gdzie stosuje się sterownik MiBoxer PW5?

Oświetlenie inteligentnego domu Smart Home

Sterowanie aplikacją, pilotem i przyciskiem dzwonkowym umożliwia wygodne zarządzanie oświetleniem w nowoczesnym domu.

Oświetlenie salonów i sypialni

Regulacja jasności, kolorów i temperatury barwowej pozwala stworzyć oświetlenie dopasowane do odpoczynku oraz codziennych czynności.

Oświetlenie sufitów podwieszanych

Sterownik nadaje się do sterowania dekoracyjnymi taśmami RGB, RGBW i RGBCCT montowanymi w zabudowach sufitowych.

Oświetlenie kuchni

W trybie MONO lub CCT może obsługiwać oświetlenie blatów roboczych, szafek i półek.

Oświetlenie schodów i korytarzy

Funkcja Push Dimming pozwala sterować jasnością oświetlenia przyciskiem ściennym.

Oświetlenie meblowe

Sprawdza się przy podświetlaniu garderób, regałów, witryn, półek oraz zabudów meblowych.

Restauracje, hotele i lokale usługowe

Możliwość regulacji kolorów i jasności pozwala dopasować atmosferę wnętrza do jego przeznaczenia.

Sklepy i salony sprzedaży

Kolorowe oświetlenie LED może podkreślać ekspozycje, witryny oraz elementy wystroju.

Profesjonalne instalacje LED dużej mocy

Wydajność 20A i obsługa napięć do 48V DC umożliwiają zastosowanie sterownika w bardziej rozbudowanych systemach oświetleniowych.

Dane techniczne sterownika Mi-Light / MiBoxer PW5

Kompatybilne akcesoria do sterownika MiBoxer PW5

Sterownik można obsługiwać za pomocą aplikacji Tuya Smart, kompatybilnych akcesoriów Mi-Light / MiBoxer oraz przewodowego przycisku Push Dimming.

Piloty i panele Mi-Light / MiBoxer

Zobacz piloty i panele Mi-Light / MiBoxer

Czujniki ruchu Mi-Light / MiBoxer

Zobacz czujniki ruchu Mi-Light / MiBoxer

Przewodowe przyciski dzwonkowe Push Dimming

Zobacz przewodowe przyciski dzwonkowe

Ważne: przed zakupem pilota, panelu lub czujnika należy sprawdzić zgodność akcesorium z modelem PW5 i wybranym trybem pracy.

Zdjęcie sterownika MiBoxer PW5 5in1 Wi-Fi Bluetooth 20A

Schemat podłączenia taśm LED MONO CCT RGB RGBW RGBCCT

Poniższa grafika przedstawia przykładowy schemat połączeń dla sterowników typu 5in1. Przed podłączeniem modelu PW5 należy sprawdzić oznaczenia zacisków i schemat w instrukcji konkretnego urządzenia.

Najczęściej zadawane pytania – MiBoxer PW5

Co oznacza sterownik LED 5in1?

Oznacza to, że jeden sterownik obsługuje pięć rodzajów taśm LED: MONO, CCT, RGB, RGBW i RGBCCT.

Czy MiBoxer PW5 można sterować telefonem?

Tak. Sterownik obsługuje komunikację Wi-Fi i Bluetooth oraz aplikację Tuya Smart.

Czy do sterowania przez Wi-Fi potrzebna jest osobna bramka?

PW5 posiada wbudowaną komunikację Wi-Fi. Do standardowego połączenia z kompatybilną siecią Wi-Fi nie jest potrzebny osobny mostek RF-Wi-Fi.

Czy sterownik współpracuje z Wi-Fi 5GHz?

Do konfiguracji należy korzystać z sieci Wi-Fi 2,4GHz.

Czy można sterować oświetleniem bez Internetu?

Tak. Można korzystać z kompatybilnego pilota RF 2,4GHz lub przewodowego przycisku Push Dimming. Lokalna obsługa Bluetooth zależy od możliwości aplikacji.

Czy MiBoxer PW5 obsługuje przycisk dzwonkowy?

Tak. Sterownik posiada wejście Push Dimming umożliwiające włączanie, wyłączanie i regulację jasności odpowiednim przyciskiem chwilowym.

Czy PW5 obsługuje taśmy RGBCCT?

Tak. Urządzenie posiada tryb RGBCCT, umożliwiający sterowanie kolorami RGB oraz temperaturą barwową białego światła.

Jaka jest maksymalna moc sterownika?

Maksymalna łączna moc wynosi 240W przy 12V, 480W przy 24V, 720W przy 36V oraz 960W przy 48V DC. Dodatkowo obowiązuje limit 10A na pojedynczy kanał.

Czy można podłączyć jednokolorową taśmę LED 24V o mocy 400W?

Nie do pojedynczego kanału MONO. Przy napięciu 24V i maksymalnym prądzie 10A limit pojedynczego kanału wynosi 240W.

Czy można sterować kilkoma sterownikami jednocześnie?

Tak. Kompatybilne sterowniki można przypisać do wspólnej strefy sterowania.

Jaki zasilacz należy zastosować?

Należy zastosować stabilizowany zasilacz LED Constant Voltage o napięciu zgodnym z taśmą: 12V, 24V, 36V lub 48V DC.

Czy PW5 można podłączyć bezpośrednio do 230V AC?

Nie. Sterownik przeznaczony jest do zasilania napięciem stałym 12–48V DC.

Dlaczego warto wybrać sterownik MiBoxer PW5?

Mi-Light / MiBoxer PW5 to wszechstronny sterownik LED 5in1 Wi-Fi Bluetooth RF 2,4GHz z Push Dimming, który łączy wysoką wydajność prądową z wygodnym sterowaniem oświetleniem.

Obsługa pięciu trybów MONO, CCT, RGB, RGBW i RGBCCT, napięć 12V, 24V, 36V i 48V DC oraz maksymalnego obciążenia 20A sprawia, że model PW5 jest dobrym rozwiązaniem do nowoczesnych instalacji LED, zarówno domowych, jak i komercyjnych.

Wybierz MiBoxer PW5 i steruj oświetleniem LED za pomocą smartfona, pilota, panelu ściennego lub tradycyjnego przycisku dzwonkowego.
