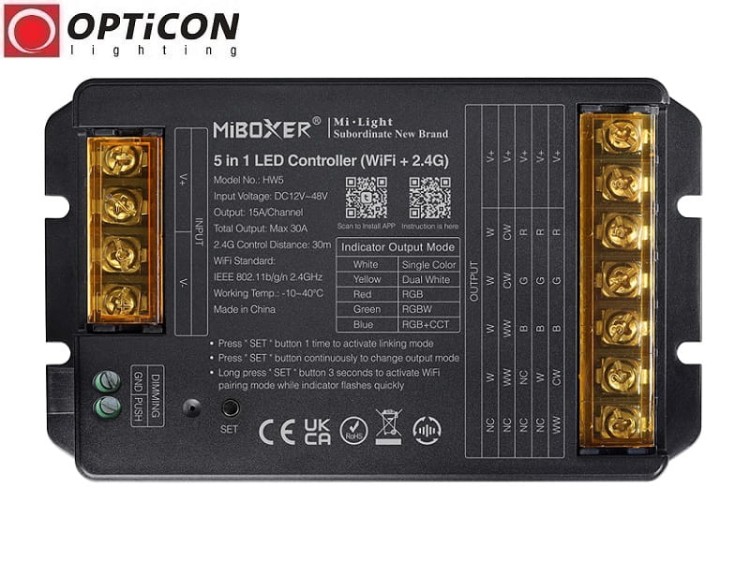

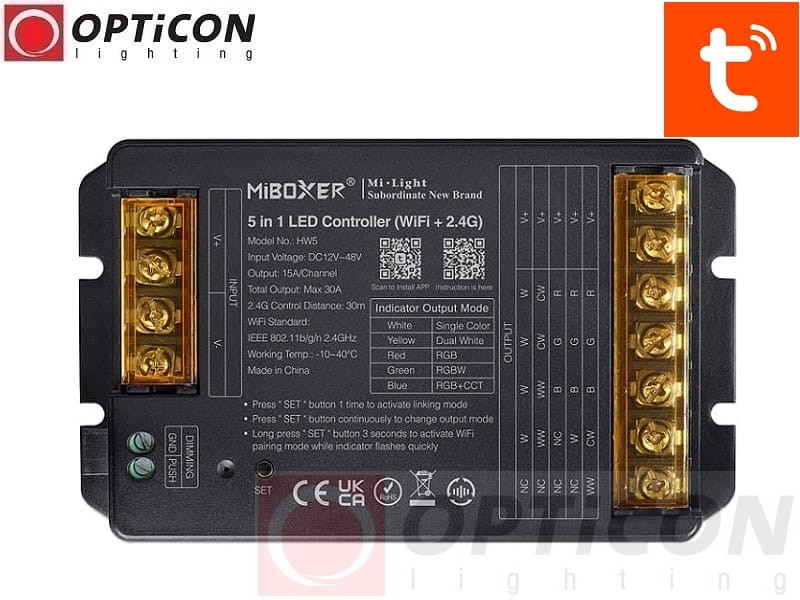

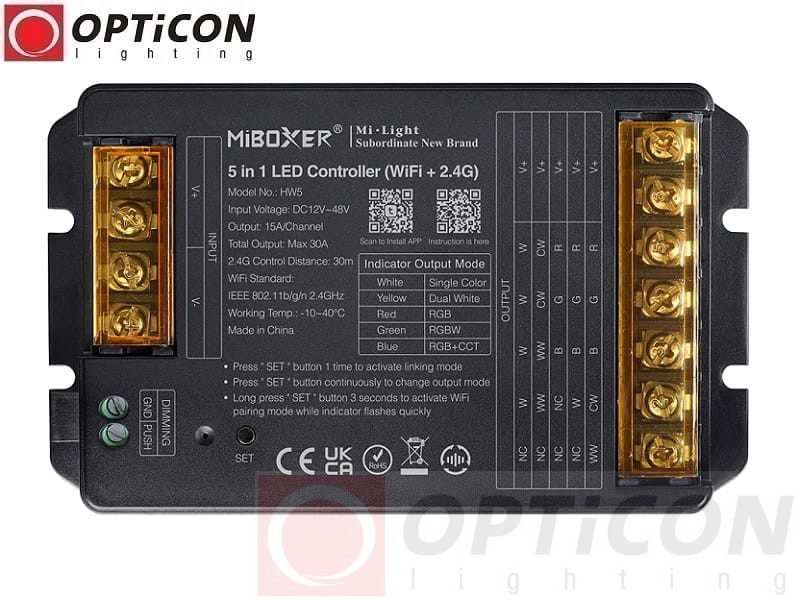

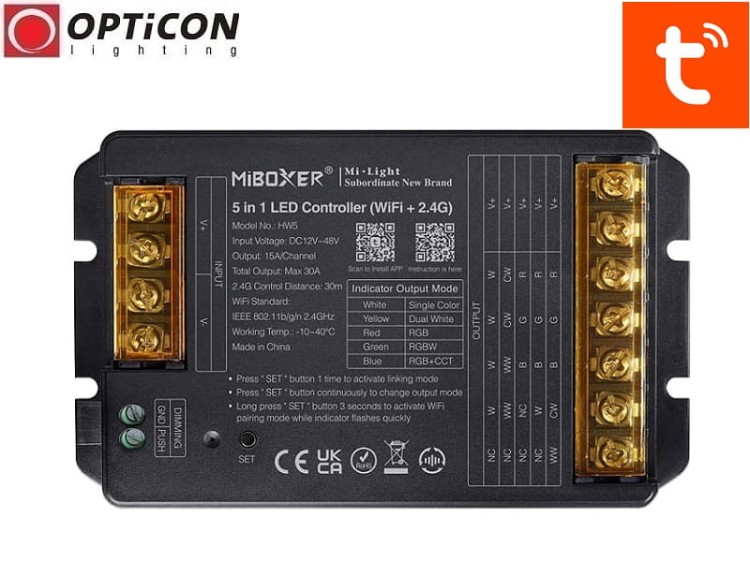

Sterownik LED MiBoxer HW5 5in1 WiFi Bluetooth RF 2,4GHz Push Dimming 12V 24V 36V 48V DC 30A

Mi-Light / MiBoxer HW5 – profesjonalny sterownik LED 5w1 Wi-Fi, Bluetooth, Tuya Smart i Push Dimming 30A

Mi-Light / MiBoxer HW5 to profesjonalny sterownik taśm LED 5in1, zaprojektowany do sterowania nowoczesnymi instalacjami oświetleniowymi o dużej mocy. Urządzenie obsługuje pięć popularnych rodzajów oświetlenia LED: MONO, CCT, RGB, RGBW oraz RGBCCT. Dzięki temu jeden sterownik może współpracować zarówno z jednokolorowymi taśmami LED, jak i zaawansowanym oświetleniem wielokolorowym z regulacją temperatury barwowej.

Model MiBoxer HW5 wyróżnia się bardzo wysoką wydajnością prądową wynoszącą 30A łącznie oraz maksymalnym obciążeniem 15A na pojedynczy kanał. Sterownik przeznaczony jest do instalacji o napięciu 12V, 24V, 36V i 48V DC, a maksymalna łączna moc obciążenia może wynosić nawet 1440W przy napięciu 48V DC.

Urządzenie oferuje trzy technologie komunikacji bezprzewodowej: Wi-Fi, Bluetooth oraz RF 2,4GHz. Oświetleniem można sterować za pomocą aplikacji Tuya Smart, kompatybilnych pilotów, paneli ściennych i bezprzewodowych włączników Mi-Light / MiBoxer. Dodatkowo sterownik wyposażono w wejście Push Dimming, które umożliwia obsługę oświetlenia za pomocą tradycyjnego przycisku dzwonkowego.

MiBoxer HW5 30A to rozwiązanie do rozbudowanych instalacji LED w domach, biurach, hotelach, restauracjach, sklepach, salonach sprzedaży oraz obiektach komercyjnych.

Najważniejsze zalety sterownika MiBoxer HW5

• Uniwersalny sterownik LED 5in1 – obsługa MONO, CCT, RGB, RGBW i RGBCCT.
• Wydajność do 30A – do wymagających instalacji oświetleniowych.
• Obciążenie do 15A na kanał – możliwość sterowania mocnymi obwodami LED.
• Moc łączna do 1440W przy napięciu 48V DC.
• Obsługa napięć 12V, 24V, 36V i 48V DC.
• Wi-Fi 2,4GHz – zdalne sterowanie przez aplikację Tuya Smart.
• Bluetooth – lokalna komunikacja z kompatybilnym smartfonem.
• RF 2,4GHz – sterowanie pilotami i panelami Mi-Light / MiBoxer.
• Push Dimming – obsługa przewodowym przyciskiem chwilowym.
• Regulacja jasności PWM – płynne ściemnianie oświetlenia.
• Regulacja kolorów RGB – dekoracyjne efekty świetlne.
• Regulacja temperatury barwowej CCT – od bieli ciepłej do zimnej.
• System wielostrefowy – niezależne sterowanie różnymi obwodami.
• Synchronizacja sterowników – wspólne sterowanie wieloma urządzeniami.
• Pamięć ostatnich ustawień po zaniku zasilania.
• Solidna konstrukcja przeznaczona do profesjonalnych instalacji LED.

Sterownik LED 5in1 – pięć rodzajów taśm LED w jednym urządzeniu

Model HW5 umożliwia sterowanie pięcioma typami oświetlenia LED. Tryb pracy wybierany jest za pomocą przycisku znajdującego się na obudowie sterownika.

Ważne: odpowiedni tryb pracy należy wybrać zgodnie z rodzajem podłączonej taśmy LED. Sterownik nie identyfikuje automatycznie jej konstrukcji.

Tryb MONO – sterowanie jednokolorowymi taśmami LED

Tryb MONO przeznaczony jest do sterowania jednokolorowymi taśmami i modułami LED.

Można wykorzystać go do oświetlenia o barwie:

• Białej ciepłej.
• Białej neutralnej.
• Białej zimnej.
• Czerwonej.
• Zielonej.
• Niebieskiej.
• Innej jednolitej barwie, odpowiedniej dla danej instalacji.

Możliwości trybu MONO

• Włączanie i wyłączanie oświetlenia.
• Płynna regulacja jasności.
• Sterowanie smartfonem przez Tuya Smart.
• Obsługa kompatybilnych pilotów RF 2,4GHz.
• Regulacja jasności przyciskiem Push Dimming.

Zastosowanie: oświetlenie liniowe, meblowe, sufitowe, schodowe, dekoracyjne oraz oświetlenie witryn sklepowych.

Tryb CCT – regulacja temperatury barwowej światła

Tryb CCT (Dual White) przeznaczony jest do sterowania taśmami LED wyposażonymi w dwa kanały białego światła:

• WW – Warm White: biały ciepły.
• CW – Cold White: biały zimny.

Zmieniając proporcje świecenia obu kanałów, można regulować temperaturę barwową oświetlenia.

Dlaczego warto stosować oświetlenie CCT?

• Ciepłe światło sprzyja stworzeniu przytulnej atmosfery.
• Neutralne światło sprawdza się podczas codziennych czynności.
• Zimne światło jest przydatne podczas pracy wymagającej dobrej widoczności.
• Regulacja jasności pozwala dopasować natężenie oświetlenia.

Rzeczywisty zakres temperatury barwowej zależy od parametrów zastosowanej taśmy LED CCT.

Tryb RGB – kolorowe oświetlenie dekoracyjne

Tryb RGB umożliwia sterowanie trzema kanałami kolorów:

• R: czerwony.
• G: zielony.
• B: niebieski.

Mieszanie kolorów pozwala uzyskać szeroką gamę barw i tworzyć efektowne podświetlenie dekoracyjne.

MiBoxer HW5 RGB sprawdzi się w podświetleniu sufitów podwieszanych, wnęk, mebli, ścian, ekspozycji oraz elementów architektonicznych.

Tryb RGBW – kolory RGB i dodatkowe białe światło

W trybie RGBW sterownik obsługuje cztery kanały: czerwony, zielony, niebieski oraz osobny kanał białego światła.

To praktyczne rozwiązanie dla instalacji, w których oświetlenie ma pełnić zarówno funkcję dekoracyjną, jak i użytkową.

Zalety trybu RGBW

• Regulacja kolorów RGB.
• Możliwość korzystania z osobnego białego światła.
• Regulacja jasności.
• Wygodne przełączanie między oświetleniem dekoracyjnym i użytkowym.
• Sterowanie smartfonem, pilotem lub kompatybilnym panelem.

Tryb RGBCCT – kolory RGB i regulowana temperatura barwowa

RGBCCT to najbardziej rozbudowany tryb pracy sterownika MiBoxer HW5. Umożliwia sterowanie taśmami LED wyposażonymi w pięć kanałów:

• R: czerwony.
• G: zielony.
• B: niebieski.
• WW: biały ciepły.
• CW: biały zimny.

W jednej instalacji można korzystać z dekoracyjnych kolorów RGB oraz białego światła o regulowanej temperaturze barwowej.

Przykładowe ustawienia oświetlenia RGBCCT

• Ciepłe białe światło do wieczornego odpoczynku.
• Neutralne białe światło do codziennych czynności.
• Zimne białe światło do pracy.
• Kolorowe podświetlenie dekoracyjne.
• Delikatne oświetlenie nocne.

Sterownik HW5 RGBCCT pozwala stworzyć uniwersalny system oświetlenia, który można dopasować do różnych potrzeb i pory dnia.

Wi-Fi, Bluetooth i RF 2,4GHz – trzy sposoby komunikacji

MiBoxer HW5 łączy trzy technologie bezprzewodowe, umożliwiając sterowanie oświetleniem za pomocą różnych urządzeń.

Wi-Fi – sterowanie przez aplikację Tuya Smart

Sterownik obsługuje połączenie z siecią Wi-Fi 2,4GHz, dzięki czemu można sterować oświetleniem za pomocą aplikacji Tuya Smart.

Po prawidłowym skonfigurowaniu sieci i dostępu do Internetu możliwe jest również zdalne sterowanie oświetleniem poza domem.

Przykładowe możliwości sterowania Wi-Fi

• Włączanie i wyłączanie światła.
• Regulacja jasności.
• Zmiana kolorów RGB.
• Regulacja temperatury barwowej CCT.
• Obsługa dostępnych scen świetlnych.
• Wykorzystanie kompatybilnych automatyzacji Smart Home.

Uwaga: sterownik należy konfigurować z siecią Wi-Fi 2,4GHz. Sieć pracująca wyłącznie w paśmie 5GHz nie jest odpowiednia.

Bluetooth – lokalne sterowanie smartfonem

Komunikacja Bluetooth umożliwia lokalne połączenie sterownika z kompatybilnym smartfonem.

Rozwiązanie to jest wygodne podczas konfiguracji oraz sterowania oświetleniem w zasięgu połączenia Bluetooth.

Zakres dostępnych funkcji zależy od używanej aplikacji i sposobu połączenia.

RF 2,4GHz – piloty i panele Mi-Light / MiBoxer

Model HW5 współpracuje z kompatybilnymi urządzeniami sterującymi Mi-Light / MiBoxer RF 2,4GHz.

Można korzystać z:

• Pilotów ręcznych.
• Dotykowych paneli ściennych.
• Bezprzewodowych włączników.
• Kompatybilnych pilotów wielostrefowych.

Deklarowany zasięg komunikacji radiowej wynosi do 30 metrów. Rzeczywisty zasięg zależy od warunków montażu, przeszkód oraz zakłóceń radiowych.

Push Dimming – sterowanie klasycznym przyciskiem dzwonkowym

Sterownik MiBoxer HW5 wyposażony jest w wejście Push Dimming, umożliwiające sterowanie oświetleniem za pomocą przewodowego przycisku chwilowego, potocznie nazywanego przyciskiem dzwonkowym.

Funkcja ta pozwala połączyć tradycyjny sposób obsługi światła z nowoczesnym sterowaniem smartfonem i pilotem.

Jak działa Push Dimming?

• Krótkie naciśnięcie: włącza lub wyłącza oświetlenie.
• Długie przytrzymanie: umożliwia płynną regulację jasności.

Najważniejsze zalety Push Dimming

• Obsługa oświetlenia bez telefonu i pilota.
• Możliwość montażu tradycyjnego przycisku ściennego.
• Regulacja jasności bez osobnego ściemniacza.
• Połączenie sterowania przewodowego i bezprzewodowego.
• Wygodna obsługa oświetlenia w domach, biurach i hotelach.

Ważne: przycisk Push Dimming należy podłączyć zgodnie ze schematem producenta. Nie wolno doprowadzać napięcia 230V AC do wejścia sterującego, jeżeli instrukcja urządzenia nie przewiduje takiego sposobu podłączenia.

Tuya Smart – inteligentne sterowanie oświetleniem LED

MiBoxer HW5 Wi-Fi umożliwia obsługę oświetlenia za pomocą aplikacji Tuya Smart.

Po dodaniu sterownika do aplikacji można zarządzać oświetleniem bez konieczności korzystania z tradycyjnego pilota.

Przykładowe możliwości

• Zdalne włączanie i wyłączanie oświetlenia.
• Regulacja jasności.
• Zmiana kolorów RGB.
• Regulacja temperatury barwowej.
• Tworzenie scen świetlnych dostępnych w aplikacji.
• Wykorzystanie sterownika w kompatybilnych automatyzacjach.

Przykład: można ustawić ciepłe oświetlenie w salonie na wieczór, przyciemnić światło w sypialni lub zmienić kolor dekoracyjnego podświetlenia sufitu.

Dostępność poszczególnych funkcji zależy od wersji aplikacji, konfiguracji oraz wybranego trybu sterownika.

Niezależne strefy oświetlenia Mi-Light / MiBoxer

Sterownik HW5 może pracować w rozbudowanym systemie wielostrefowym Mi-Light / MiBoxer.

Do poszczególnych stref można przypisywać kompatybilne sterowniki i zarządzać oświetleniem niezależnie lub wspólnie.

Przykładowy podział instalacji

Liczba dostępnych stref zależy od możliwości zastosowanego pilota lub panelu.

Automatyczna synchronizacja wielu sterowników LED

W większych instalacjach można przypisać kilka kompatybilnych sterowników do tej samej strefy.

Pozwala to wspólnie sterować oświetleniem znajdującym się w różnych częściach pomieszczenia.

Korzyści z synchronizacji

• Wspólne włączanie i wyłączanie oświetlenia.
• Jednoczesna regulacja jasności.
• Wspólna zmiana kolorów w kompatybilnych trybach.
• Regulacja temperatury barwowej w instalacjach CCT.
• Łatwiejsza obsługa rozbudowanych instalacji LED.

Ważne: synchronizacja sterowania nie oznacza możliwości bezpośredniego łączenia wyjść różnych sterowników. Każdy sterownik powinien obsługiwać odpowiednio zaprojektowany obwód LED.

Wysoka wydajność 30A – moc do 1440W

MiBoxer HW5 30A został zaprojektowany do instalacji LED o dużej mocy.

Maksymalne łączne obciążenie sterownika wynosi 30A, a maksymalne obciążenie pojedynczego kanału wynosi 15A.

Urządzenie obsługuje cztery napięcia zasilania:

Uwaga: wartości w tabeli dotyczą maksymalnego łącznego obciążenia sterownika. Należy również przestrzegać limitu 15A na pojedynczy kanał.

30A łącznie i 15A na kanał – jak prawidłowo dobrać obciążenie?

Przy projektowaniu instalacji LED należy uwzględnić dwa ograniczenia:

• 30A – maksymalny sumaryczny prąd wszystkich aktywnych kanałów.
• 15A – maksymalny prąd pojedynczego kanału.

Oznacza to, że maksymalna moc łączna sterownika nie zawsze może zostać wykorzystana przez taśmę pracującą na jednym kanale.

Przykład – jednokolorowa taśma LED MONO 24V

W trybie MONO wykorzystywany jest jeden kanał sterowania.

Przy maksymalnym prądzie kanału 15A:

24V × 15A = 360W

Maksymalna moc pojedynczego kanału MONO przy 24V wynosi zatem 360W, a nie 720W.

Przykład – taśma LED MONO 12V

Przy napięciu 12V i limicie 15A:

12V × 15A = 180W

Maksymalne obciążenie pojedynczego kanału MONO przy 12V wynosi 180W.

Przykład – instalacja RGBW 24V

W trybie RGBW sterownik obsługuje cztery kanały: R, G, B i W.

Łączny pobór prądu wszystkich aktywnych kanałów nie może przekraczać 30A, a żaden pojedynczy kanał nie może pobierać więcej niż 15A.

Ważne: rzeczywista dopuszczalna długość taśmy LED zależy od jej mocy na metr, liczby kanałów, sposobu zasilania oraz spadków napięcia na przewodach i ścieżkach taśmy.

Jak dobrać zasilacz LED do sterownika MiBoxer HW5?

Sterownik wymaga zastosowania odpowiedniego stabilizowanego zasilacza LED Constant Voltage (CV), zapewniającego stałe napięcie wyjściowe.

Napięcie zasilacza musi być zgodne z napięciem taśmy LED:

• Taśma LED 12V – zasilacz 12V DC.
• Taśma LED 24V – zasilacz 24V DC.
• Taśma LED 36V – zasilacz 36V DC.
• Taśma LED 48V – zasilacz 48V DC.

Przykład – instalacja LED 24V o mocy 500W

Załóżmy, że instalacja składa się z wielokanałowych taśm LED o łącznej mocy maksymalnej 500W.

Prąd pobierany przez instalację wynosi:

500W ÷ 24V = 20,83A

Takie obciążenie mieści się w łącznym limicie 30A sterownika, pod warunkiem że żaden pojedynczy kanał nie przekracza 15A.

Do instalacji można zastosować odpowiednio dobrany zasilacz 24V o mocy np. 600W lub większej, zapewniający zapas względem nominalnego poboru oświetlenia.

Uwaga: zastosowanie mocniejszego zasilacza nie zwiększa dopuszczalnego obciążenia sterownika. Nadal obowiązują ograniczenia 30A łącznie i 15A na kanał.

Jak podłączyć sterownik MiBoxer HW5?

Sterownik montuje się pomiędzy zasilaczem a taśmą LED.

Podstawowy schemat instalacji

Sieć 230V AC → Zasilacz LED 12V / 24V / 36V / 48V DC → Sterownik MiBoxer HW5 → Taśma LED

Przycisk dzwonkowy podłącza się do odpowiedniego wejścia Push Dimming, zgodnie z instrukcją producenta.

Etapy instalacji

1. Sprawdź napięcie oraz rodzaj taśmy LED.
2. Dobierz odpowiedni zasilacz Constant Voltage.
3. Oblicz maksymalny pobór prądu całej instalacji.
4. Sprawdź obciążenie każdego kanału.
5. Przy wyłączonym zasilaniu podłącz zasilacz do wejścia sterownika.
6. Podłącz taśmę LED zgodnie z oznaczeniami zacisków.
7. W razie potrzeby podłącz przycisk Push Dimming.
8. Wybierz tryb MONO, CCT, RGB, RGBW lub RGBCCT.
9. Włącz zasilanie i sprawdź poprawność działania.
10. Skonfiguruj aplikację Tuya Smart lub sparuj kompatybilny pilot.

Bezpieczeństwo: sterownik jest przeznaczony do pracy z napięciem stałym 12–48V DC. Nie należy podłączać napięcia sieciowego 230V AC bezpośrednio do jego zacisków zasilania. Podłączenie wejścia Push Dimming należy wykonać wyłącznie według schematu producenta.

Gdzie stosuje się sterownik MiBoxer HW5 30A?

Profesjonalne instalacje LED dużej mocy

Wysoka wydajność 30A sprawia, że sterownik nadaje się do rozbudowanych systemów oświetlenia, w których ważna jest możliwość obsługi większych obciążeń.

Inteligentne domy Smart Home

Sterowanie przez Tuya Smart, piloty i Push Dimming pozwala wygodnie zarządzać oświetleniem w nowoczesnym domu.

Oświetlenie salonów i sypialni

Regulacja jasności, kolorów i temperatury barwowej umożliwia dopasowanie oświetlenia do odpoczynku oraz codziennych czynności.

Oświetlenie sufitów podwieszanych

Model HW5 może sterować dekoracyjnymi taśmami RGB, RGBW i RGBCCT montowanymi w zabudowach sufitowych.

Oświetlenie kuchni

W trybie MONO lub CCT sprawdza się w instalacjach oświetlenia blatów, szafek i półek.

Oświetlenie schodów i korytarzy

Funkcja Push Dimming pozwala sterować jasnością światła za pomocą tradycyjnego przycisku ściennego.

Oświetlenie mebli i garderób

Sterownik można wykorzystać do podświetlenia regałów, szaf, półek, garderób i zabudów meblowych.

Restauracje, hotele i biura

Możliwość regulacji jasności oraz kolorów ułatwia dopasowanie atmosfery wnętrza do jego przeznaczenia.

Sklepy, witryny i salony sprzedaży

Kolorowe oświetlenie LED może podkreślać ekspozycje, witryny oraz elementy wystroju.

Oświetlenie reklamowe i dekoracyjne

Model HW5 nadaje się do sterowania kompatybilnymi modułami i taśmami LED stosowanymi w instalacjach dekoracyjnych i reklamowych.

Dane techniczne sterownika Mi-Light / MiBoxer HW5

Kompatybilne akcesoria do sterownika MiBoxer HW5

Sterownikiem można zarządzać przez aplikację Tuya Smart, kompatybilne akcesoria Mi-Light / MiBoxer oraz przewodowy przycisk Push Dimming.

Piloty i panele Mi-Light / MiBoxer

Zobacz piloty i panele Mi-Light / MiBoxer

Czujniki ruchu Mi-Light / MiBoxer

Zobacz czujniki ruchu Mi-Light / MiBoxer

Przewodowe przyciski dzwonkowe Push Dimming

Zobacz przewodowe przyciski dzwonkowe

Ważne: przed zakupem pilota, panelu lub czujnika należy sprawdzić zgodność akcesorium z modelem HW5 oraz wybranym trybem pracy.

Zdjęcie sterownika MiBoxer HW5 5in1 Wi-Fi Bluetooth 30A

Schemat podłączenia taśm LED MONO CCT RGB RGBW RGBCCT

Poniższa grafika przedstawia przykładowy schemat połączeń dla sterowników typu 5in1. Przed podłączeniem modelu HW5 należy sprawdzić oznaczenia zacisków i schemat w instrukcji konkretnego urządzenia.

Najczęściej zadawane pytania – MiBoxer HW5

Co oznacza sterownik LED 5in1?

Oznacza to, że jeden sterownik obsługuje pięć rodzajów taśm LED: MONO, CCT, RGB, RGBW i RGBCCT.

Czy MiBoxer HW5 można sterować telefonem?

Tak. Sterownik obsługuje komunikację Wi-Fi i Bluetooth oraz aplikację Tuya Smart.

Czy do sterowania przez Wi-Fi potrzebna jest osobna bramka?

HW5 posiada wbudowaną komunikację Wi-Fi. Do standardowego połączenia z kompatybilną siecią Wi-Fi nie jest potrzebny osobny mostek RF-Wi-Fi.

Czy sterownik współpracuje z Wi-Fi 5GHz?

Do konfiguracji należy korzystać z sieci Wi-Fi 2,4GHz.

Czy można sterować oświetleniem bez Internetu?

Tak. Można korzystać z kompatybilnego pilota RF 2,4GHz lub przewodowego przycisku Push Dimming. Lokalna obsługa Bluetooth zależy od możliwości aplikacji.

Czy HW5 obsługuje przycisk dzwonkowy?

Tak. Sterownik posiada wejście Push Dimming umożliwiające włączanie, wyłączanie i regulację jasności odpowiednim przyciskiem chwilowym.

Czy MiBoxer HW5 obsługuje taśmy RGBCCT?

Tak. Urządzenie posiada tryb RGBCCT, umożliwiający sterowanie kolorami RGB oraz temperaturą barwową białego światła.

Jaka jest maksymalna moc sterownika?

Maksymalna łączna moc wynosi 360W przy 12V, 720W przy 24V, 1080W przy 36V oraz 1440W przy 48V DC. Dodatkowo obowiązuje limit 15A na pojedynczy kanał.

Czy można podłączyć jednokolorową taśmę LED 24V o mocy 600W?

Nie do pojedynczego kanału MONO. Przy napięciu 24V i maksymalnym prądzie 15A limit pojedynczego kanału wynosi 360W.

Czy można sterować kilkoma sterownikami jednocześnie?

Tak. Kompatybilne sterowniki można przypisać do wspólnej strefy sterowania.

Jaki zasilacz należy zastosować?

Należy zastosować stabilizowany zasilacz LED Constant Voltage o napięciu zgodnym z taśmą: 12V, 24V, 36V lub 48V DC.

Czy HW5 można podłączyć bezpośrednio do 230V AC?

Nie. Sterownik przeznaczony jest do zasilania napięciem stałym 12–48V DC.

Dlaczego warto wybrać sterownik MiBoxer HW5 30A?

Mi-Light / MiBoxer HW5 to wszechstronny sterownik LED 5in1 Wi-Fi Bluetooth RF 2,4GHz z Push Dimming, który łączy wysoką wydajność prądową z wygodnym sterowaniem oświetleniem.

Obsługa pięciu trybów MONO, CCT, RGB, RGBW i RGBCCT, napięć 12V, 24V, 36V i 48V DC oraz maksymalnego obciążenia 30A sprawia, że model HW5 jest odpowiednim rozwiązaniem do nowoczesnych instalacji LED, zarówno domowych, jak i profesjonalnych.

Wybierz MiBoxer HW5 i steruj oświetleniem LED za pomocą smartfona, pilota, panelu ściennego lub tradycyjnego przycisku dzwonkowego.
