Sterownik LED MiBoxer SM5 5in1 Matter over Wi-Fi RF 2,4GHz 12V 24V DC 12A – MONO CCT RGB RGBW RGBCCT

MiBoxer SM5 – inteligentny sterownik taśm LED 5w1 z obsługą Matter over Wi-Fi

MiBoxer SM5 to nowoczesny sterownik taśm LED 5in1 z obsługą Matter over Wi-Fi, przeznaczony do inteligentnego sterowania oświetleniem LED w domach, mieszkaniach, biurach i obiektach komercyjnych. Urządzenie obsługuje pięć popularnych rodzajów taśm i modułów LED: MONO, CCT, RGB, RGBW oraz RGBCCT, dzięki czemu jeden kontroler może współpracować z różnymi typami instalacji oświetleniowych.

Największą zaletą modelu MiBoxer SM5 jest zastosowanie standardu Matter over Wi-Fi, który umożliwia integrację z kompatybilnymi systemami inteligentnego domu, takimi jak Apple Home, Google Home oraz Amazon Alexa. Dzięki temu oświetleniem można zarządzać za pomocą aplikacji Smart Home, poleceń głosowych i automatyzacji dostępnych w wybranym ekosystemie.

Oprócz komunikacji Matter przez sieć Wi-Fi sterownik obsługuje również radiową transmisję RF 2,4GHz, umożliwiając współpracę z kompatybilnymi pilotami, panelami ściennymi i bezprzewodowymi włącznikami Mi-Light / MiBoxer.

Sterownik przeznaczony jest do instalacji LED o napięciu 12V lub 24V DC. Maksymalne łączne obciążenie wynosi 12A, co odpowiada mocy do 144W przy 12V lub 288W przy 24V. Maksymalny prąd pojedynczego kanału wynosi 6A.

MiBoxer SM5 Matter to rozwiązanie dla osób, które chcą połączyć tradycyjne oświetlenie taśmami LED z nowoczesnym systemem Smart Home bez ograniczania się do jednego producenta urządzeń.

Najważniejsze zalety sterownika MiBoxer SM5

• Sterownik LED 5in1 – obsługa MONO, CCT, RGB, RGBW i RGBCCT.
• Matter over Wi-Fi – nowoczesny standard komunikacji inteligentnego domu.
• Apple Home – integracja z kompatybilnym ekosystemem Apple i sterowanie Siri.
• Google Home – obsługa przez kompatybilne urządzenia i Google Assistant.
• Amazon Alexa – możliwość sterowania głosowego.
• RF 2,4GHz – współpraca z kompatybilnymi pilotami i panelami MiBoxer.
• Regulacja jasności PWM – płynne ściemnianie oświetlenia LED.
• Zmiana kolorów RGB – dekoracyjne oświetlenie wielokolorowe.
• Regulacja temperatury barwowej CCT – od ciepłego do zimnego białego światła.
• Napięcie 12V / 24V DC – współpraca z popularnymi instalacjami LED.
• Maksymalne obciążenie 12A – do 288W przy 24V DC.
• Do 6A na pojedynczy kanał.
• Obsługa do 12 pilotów lub kompatybilnych urządzeń sterujących RF.
• Możliwość tworzenia stref oświetlenia w systemie Mi-Light / MiBoxer.
• Synchronizacja sterowania kompatybilnymi odbiornikami.
• Pamięć ostatnich ustawień po zaniku zasilania.
• Kompaktowe wymiary 74,5 × 36 × 17 mm.

Matter over Wi-Fi – co to jest i dlaczego warto?

Matter to standard komunikacji urządzeń inteligentnego domu, opracowany z myślą o współpracy produktów różnych producentów. Jego celem jest uproszczenie konfiguracji i zwiększenie interoperacyjności urządzeń Smart Home.

W modelu MiBoxer SM5 zastosowano technologię Matter over Wi-Fi, co oznacza, że sterownik komunikuje się z kompatybilnym systemem inteligentnego domu za pośrednictwem sieci Wi-Fi.

Najważniejsze korzyści ze standardu Matter

• Współpraca różnych marek – możliwość integracji urządzeń wielu producentów w jednym systemie.
• Łatwiejsza konfiguracja – dodawanie urządzenia zgodnie z procedurą wybranego ekosystemu Matter.
• Sterowanie głosowe – obsługa przez kompatybilnych asystentów.
• Automatyzacje – wykorzystanie oświetlenia w scenach i regułach inteligentnego domu.
• Komunikacja lokalna – standard Matter umożliwia lokalną wymianę poleceń w odpowiednio skonfigurowanej sieci.
• Większa elastyczność – możliwość rozbudowy instalacji Smart Home o urządzenia innych marek.

Ważne: Matter nie oznacza, że wszystkie funkcje każdego urządzenia są dostępne w każdej aplikacji. Zakres sterowania, automatyzacji i obsługiwanych efektów może różnić się zależnie od ekosystemu, wersji oprogramowania i wybranego trybu pracy sterownika.

MiBoxer SM5 – współpraca z Apple Home, Google Home i Amazon Alexa

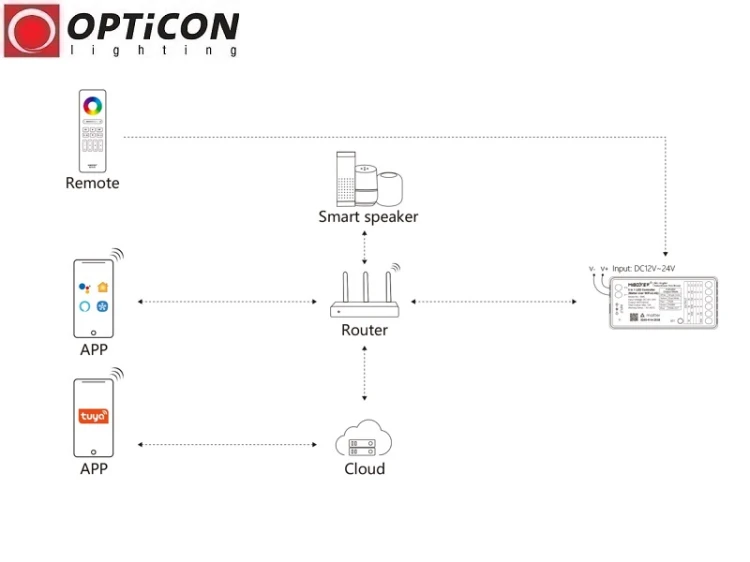

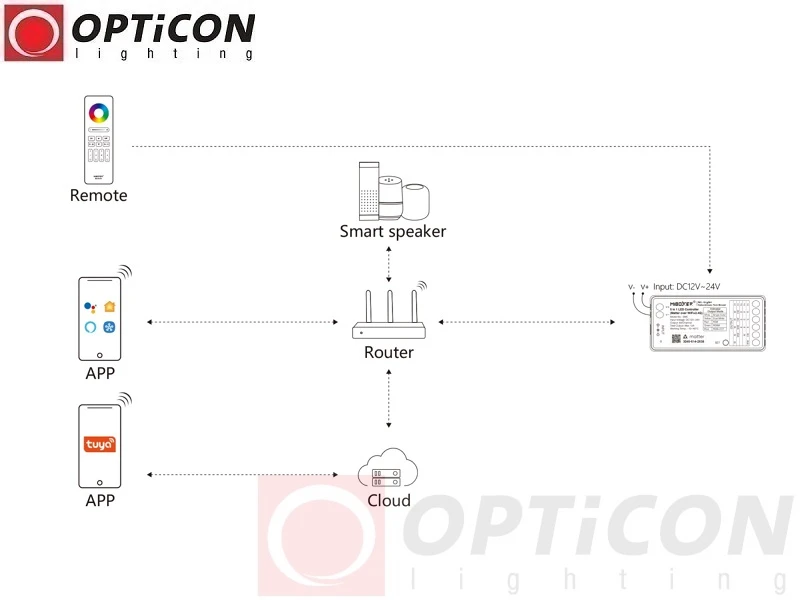

Dzięki obsłudze Matter over Wi-Fi sterownik może być częścią inteligentnego domu korzystającego z popularnych platform Smart Home.

Apple Home – sterowanie oświetleniem przez Siri

Po dodaniu sterownika do kompatybilnego systemu Apple Home można sterować oświetleniem za pomocą aplikacji Dom oraz poleceń głosowych Siri.

Przykładowe polecenia:

• „Siri, włącz światło w salonie”.
• „Siri, ustaw jasność oświetlenia na 50 procent”.
• „Siri, wyłącz oświetlenie w sypialni”.

Możliwość zmiany koloru lub temperatury barwowej zależy od trybu LED oraz funkcji udostępnianych przez integrację.

Google Home – inteligentne oświetlenie Google

MiBoxer SM5 Matter może współpracować z kompatybilnym systemem Google Home, umożliwiając sterowanie oświetleniem z poziomu aplikacji i obsługiwanych urządzeń głosowych.

Można wykorzystywać sterownik w scenach oraz automatyzacjach dostępnych w danej konfiguracji Google Home.

Amazon Alexa – wygodne sterowanie głosowe

Integracja Matter pozwala korzystać z kompatybilnych urządzeń i aplikacji Amazon Alexa.

Przykładowo można włączać, wyłączać i przyciemniać oświetlenie bez konieczności korzystania z tradycyjnego pilota.

Uwaga: konfiguracja Matter wymaga odpowiedniego kontrolera Matter w wybranym ekosystemie. Niektóre funkcje, takie jak zdalny dostęp i automatyzacje, mogą dodatkowo wymagać kompatybilnego huba lub urządzenia pełniącego funkcję centrum inteligentnego domu.

Sterownik LED 5in1 – pięć trybów pracy

MiBoxer SM5 obsługuje pięć popularnych rodzajów taśm LED. Odpowiedni tryb wybierany jest za pomocą przycisku znajdującego się na obudowie sterownika.

Ważne: przed podłączeniem taśmy LED należy ustawić odpowiedni tryb pracy i sprawdzić zgodność połączeń z oznaczeniami zacisków.

Tryb MONO – sterowanie jednokolorowymi taśmami LED

Tryb MONO umożliwia sterowanie jednokolorowymi taśmami LED, np. białymi ciepłymi, neutralnymi, zimnymi, czerwonymi, niebieskimi lub zielonymi.

Podstawowe funkcje obejmują:

• Włączanie i wyłączanie światła.
• Płynną regulację jasności.
• Sterowanie kompatybilną aplikacją Smart Home.
• Obsługę pilotów i paneli MiBoxer RF 2,4GHz.

Zastosowanie: oświetlenie meblowe, podszafkowe, liniowe, schodowe, dekoracyjne oraz podświetlenie sufitów podwieszanych.

Tryb CCT – regulacja temperatury barwowej

Tryb CCT (Dual White) przeznaczony jest do taśm LED wyposażonych w dwa kanały białego światła:

• WW – Warm White: światło białe ciepłe.
• CW – Cold White: światło białe zimne.

Regulacja proporcji między kanałami pozwala dopasować temperaturę barwową do potrzeb użytkownika.

Przykładowe zastosowania

• Ciepłe światło do wieczornego odpoczynku.
• Neutralne światło do codziennych czynności.
• Zimne światło do pracy.
• Regulacja jasności oświetlenia w salonie, kuchni lub biurze.

Zakres regulacji temperatury barwowej zależy od parametrów zastosowanej taśmy LED.

Tryb RGB – sterowanie kolorowym oświetleniem LED

Tryb RGB umożliwia sterowanie trzema kanałami kolorów: czerwonym, zielonym i niebieskim.

Mieszanie barw pozwala uzyskać różnorodne efekty dekoracyjne, które sprawdzają się w nowoczesnych wnętrzach.

Przykładowe zastosowania: podświetlenie salonów, sypialni, wnęk, mebli, sufitów, ekspozycji sklepowych i elementów architektonicznych.

Tryb RGBW – kolorowe oświetlenie z osobnym kanałem białym

Tryb RGBW przeznaczony jest do taśm LED wyposażonych w cztery kanały:

• R – czerwony.
• G – zielony.
• B – niebieski.
• W – biały.

Oddzielny kanał białego światła pozwala wygodnie korzystać zarówno z oświetlenia dekoracyjnego, jak i użytkowego.

Tryb RGBCCT – pełna kontrola kolorów i białego światła

RGBCCT to najbardziej wszechstronny tryb sterownika MiBoxer SM5. Obsługuje pięć kanałów LED:

• R: czerwony.
• G: zielony.
• B: niebieski.
• WW: biały ciepły.
• CW: biały zimny.

Umożliwia połączenie dekoracyjnego oświetlenia RGB z funkcjonalnym białym światłem o regulowanej temperaturze barwowej.

Dlaczego warto wybrać RGBCCT?

• Możliwość uzyskania wielu kolorów RGB.
• Regulacja temperatury barwowej światła białego.
• Płynna regulacja jasności.
• Uniwersalne zastosowanie w pomieszczeniach mieszkalnych.
• Możliwość dopasowania oświetlenia do różnych sytuacji.

RF 2,4GHz – sterowanie pilotami Mi-Light / MiBoxer

Oprócz standardu Matter sterownik MiBoxer SM5 obsługuje również bezprzewodową komunikację RF 2,4GHz.

Umożliwia ona sterowanie oświetleniem za pomocą kompatybilnych akcesoriów Mi-Light / MiBoxer bez konieczności każdorazowego korzystania ze smartfona.

Kompatybilne rodzaje urządzeń sterujących

• Piloty ręczne Mi-Light / MiBoxer.
• Dotykowe panele ścienne.
• Bezprzewodowe włączniki.
• Kompatybilne piloty wielostrefowe.

Deklarowany zasięg komunikacji radiowej wynosi do 30 metrów. Rzeczywisty zasięg zależy od warunków instalacji, przeszkód i zakłóceń.

Możliwość przypisania do 12 pilotów

Jedną z zalet modelu SM5 jest możliwość zaprogramowania do 12 kompatybilnych pilotów, paneli lub bezprzewodowych włączników RF.

To przydatna funkcja w pomieszczeniach, w których oświetleniem powinno się sterować z kilku miejsc.

Przykład zastosowania

W dużym salonie można umieścić panel przy wejściu, drugi przy wyjściu na taras, a dodatkowo korzystać z pilota ręcznego.

Wszystkie odpowiednio sparowane urządzenia mogą obsługiwać ten sam sterownik.

Niezależne strefy oświetlenia

Sterownik może pracować w wielostrefowym systemie Mi-Light / MiBoxer.

W zależności od zastosowanego pilota można przypisać odbiorniki do różnych stref i sterować nimi niezależnie.

Przykładowy podział na strefy

• Strefa 1: oświetlenie salonu.
• Strefa 2: oświetlenie kuchni.
• Strefa 3: oświetlenie sypialni.
• Strefa 4: podświetlenie schodów.

Liczba dostępnych stref zależy od możliwości wybranego pilota lub panelu.

Synchronizacja wielu sterowników MiBoxer

W rozbudowanych instalacjach kilka kompatybilnych sterowników można przypisać do jednej strefy sterowania RF.

Pozwala to wspólnie regulować jasność, kolor lub temperaturę barwową oświetlenia, zależnie od zastosowanego trybu i akcesoriów.

Ważne: synchronizacja sterowania nie oznacza możliwości łączenia ze sobą wyjść różnych sterowników. Każdy obwód należy zaprojektować zgodnie z parametrami elektrycznymi urządzeń.

Wydajność 12A – maksymalna moc 144W lub 288W

MiBoxer SM5 przeznaczony jest do instalacji LED o napięciu 12V i 24V DC.

Maksymalne łączne obciążenie sterownika wynosi 12A, natomiast maksymalny prąd pojedynczego kanału wynosi 6A.

Uwaga: maksymalna moc 144W lub 288W dotyczy łącznego obciążenia sterownika, a nie każdego kanału osobno.

12A łącznie i 6A na kanał – jak dobrać taśmę LED?

Przy wyborze sterownika należy uwzględnić dwa ograniczenia:

• 12A – maksymalny łączny prąd wszystkich aktywnych kanałów.
• 6A – maksymalny prąd pojedynczego kanału.

Przykład – taśma LED MONO 24V

W przypadku jednokolorowej taśmy LED wykorzystującej jeden kanał maksymalne obciążenie wynosi:

24V × 6A = 144W

Oznacza to, że w trybie MONO przy 24V maksymalna moc pojedynczego kanału wynosi 144W, a nie 288W.

Przykład – taśma LED MONO 12V

12V × 6A = 72W

Przy napięciu 12V maksymalne obciążenie jednego kanału wynosi 72W.

Przykład – taśma LED RGBW 24V

W trybie RGBW sterownik obsługuje cztery kanały. Suma prądów wszystkich aktywnych kanałów nie może przekraczać 12A, a żaden kanał nie może przekraczać 6A.

Dopuszczalna długość taśmy zależy od jej mocy na metr, rozkładu obciążenia między kanałami i sposobu zasilania.

Jak dobrać zasilacz LED do MiBoxer SM5?

Do sterownika należy zastosować stabilizowany zasilacz LED Constant Voltage (CV), zapewniający napięcie zgodne z podłączoną taśmą LED.

• Do taśmy LED 12V – zasilacz 12V DC.
• Do taśmy LED 24V – zasilacz 24V DC.

Przykład – taśma LED RGBW 24V o mocy 180W

Załóżmy, że łączna moc instalacji LED wynosi 180W.

Pobór prądu:

180W ÷ 24V = 7,5A

Łączny pobór prądu mieści się w limicie 12A, pod warunkiem że obciążenie żadnego kanału nie przekracza 6A.

Do takiej instalacji można dobrać zasilacz 24V o mocy np. 240W, zapewniający odpowiedni zapas mocy.

Ważne: mocniejszy zasilacz nie zwiększa dopuszczalnego obciążenia sterownika. Nadal obowiązują limity 12A łącznie i 6A na kanał.

Jak podłączyć sterownik MiBoxer SM5?

Sterownik montuje się pomiędzy zasilaczem a taśmą LED.

Podstawowy schemat podłączenia

230V AC → Zasilacz LED 12V / 24V DC → MiBoxer SM5 → Taśma LED

Etapy instalacji

1. Sprawdź napięcie znamionowe taśmy LED.
2. Dobierz zasilacz LED o odpowiednim napięciu i mocy.
3. Oblicz maksymalny pobór prądu instalacji.
4. Sprawdź obciążenie poszczególnych kanałów.
5. Przy wyłączonym zasilaniu podłącz zasilacz do sterownika.
6. Podłącz taśmę LED zgodnie z oznaczeniami zacisków.
7. Wybierz właściwy tryb MONO, CCT, RGB, RGBW lub RGBCCT.
8. Włącz zasilanie i sprawdź działanie oświetlenia.
9. Dodaj urządzenie do kompatybilnego systemu Matter lub sparuj pilot RF.

Ważne: sterownik wymaga zasilania napięciem stałym 12V lub 24V DC. Nie wolno podłączać napięcia 230V AC bezpośrednio do jego zacisków.

Jak dodać MiBoxer SM5 do systemu Matter?

Konfiguracja odbywa się zgodnie z procedurą wybranego systemu Smart Home.

1. Podłącz sterownik do prawidłowo dobranego zasilacza i taśmy LED.
2. Ustaw właściwy tryb pracy sterownika.
3. Przygotuj kompatybilny system Smart Home obsługujący Matter.
4. Włącz sterownik i uruchom procedurę parowania zgodnie z instrukcją producenta.
5. Otwórz aplikację Apple Home, Google Home lub Amazon Alexa.
6. Wybierz opcję dodania urządzenia Matter.
7. Użyj kodu konfiguracji Matter dostarczonego z urządzeniem.
8. Zakończ konfigurację zgodnie ze wskazówkami aplikacji.
9. Sprawdź dostępne funkcje sterowania oświetleniem.

Uwaga: kod konfiguracji Matter jest indywidualnym elementem procesu parowania. Należy zachować go na potrzeby ponownej konfiguracji urządzenia.

Gdzie można zastosować sterownik MiBoxer SM5 Matter?

Inteligentny dom Smart Home

Integracja Matter pozwala połączyć oświetlenie LED z kompatybilnym systemem inteligentnego domu.

Oświetlenie salonu

Regulacja jasności, kolorów i temperatury barwowej umożliwia dopasowanie oświetlenia do różnych aktywności.

Oświetlenie sypialni

Możliwość przyciemnienia światła pozwala stworzyć komfortową atmosferę do odpoczynku.

Oświetlenie kuchni

Tryby MONO i CCT sprawdzają się w oświetleniu blatów, szafek i półek.

Oświetlenie schodów

Sterownik może obsługiwać jednokolorowe taśmy LED stosowane do dekoracyjnego podświetlenia stopni.

Oświetlenie meblowe

Można wykorzystać go do sterowania oświetleniem regałów, garderób, szaf i zabudów meblowych.

Oświetlenie sufitów podwieszanych

Tryby RGB, RGBW i RGBCCT pozwalają tworzyć nowoczesne oświetlenie dekoracyjne.

Restauracje i hotele

Możliwość regulacji barwy oraz jasności pomaga dopasować charakter oświetlenia do wystroju wnętrza.

Biura i lokale usługowe

Integracja z systemami Smart Home umożliwia wygodne zarządzanie kompatybilnym oświetleniem.

Dane techniczne MiBoxer SM5 Matter over Wi-Fi

Kompatybilne akcesoria Mi-Light / MiBoxer

Oprócz sterowania przez Matter model SM5 współpracuje z kompatybilnymi akcesoriami radiowymi Mi-Light / MiBoxer.

Piloty i panele ścienne

Zobacz piloty i panele Mi-Light / MiBoxer

Czujniki ruchu Mi-Light / MiBoxer

Zobacz czujniki ruchu Mi-Light / MiBoxer

Ważne: przed zakupem akcesorium należy sprawdzić zgodność z modelem SM5 oraz obsługiwanym trybem LED.

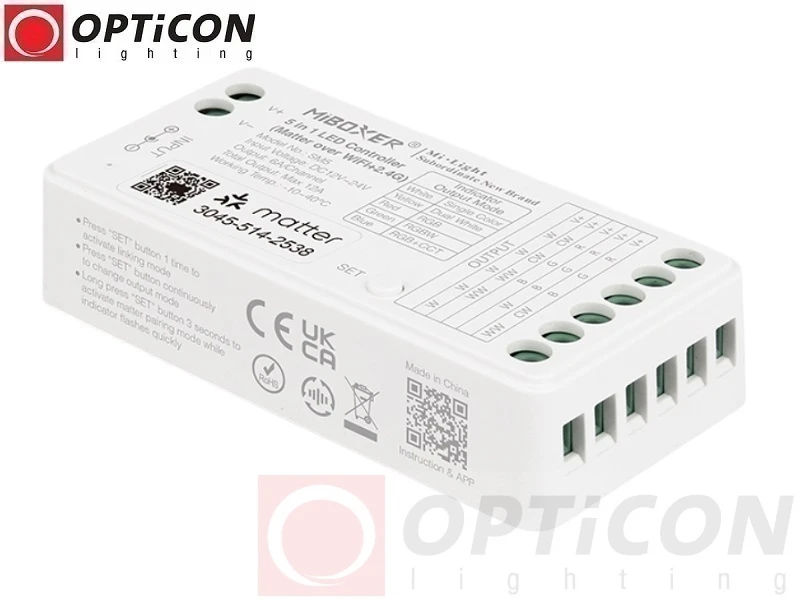

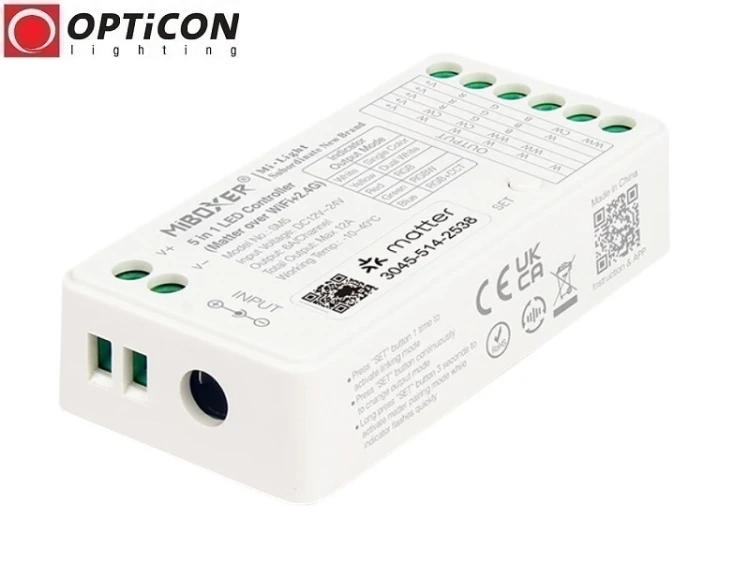

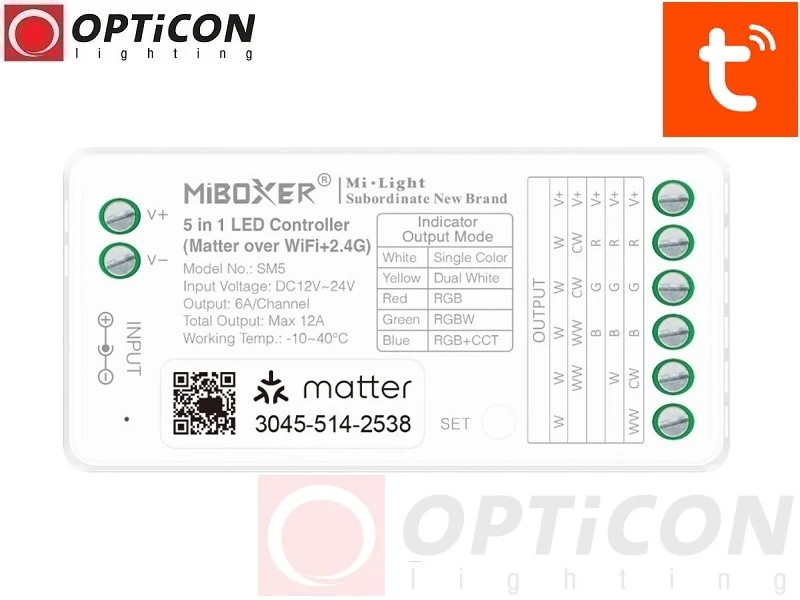

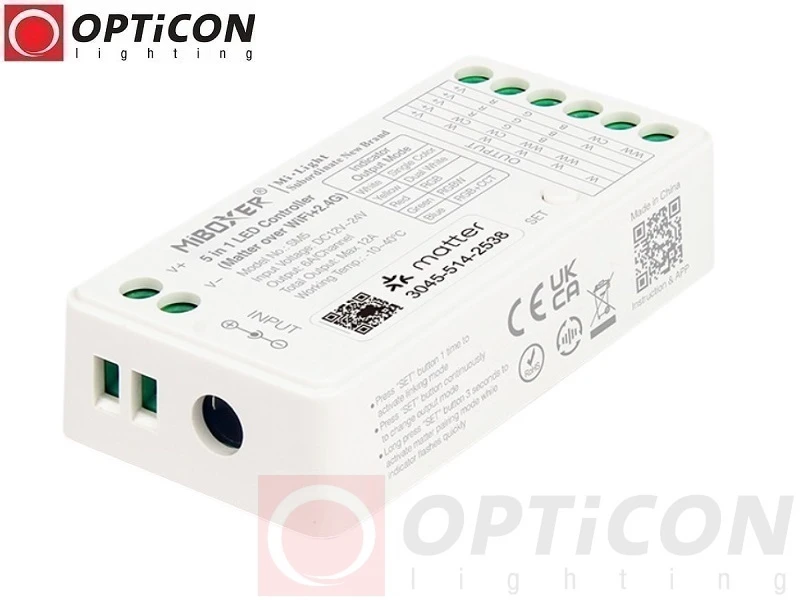

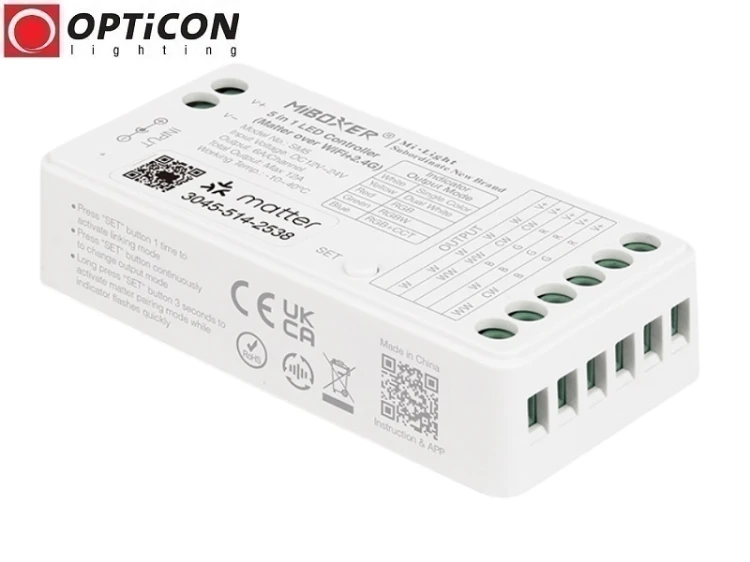

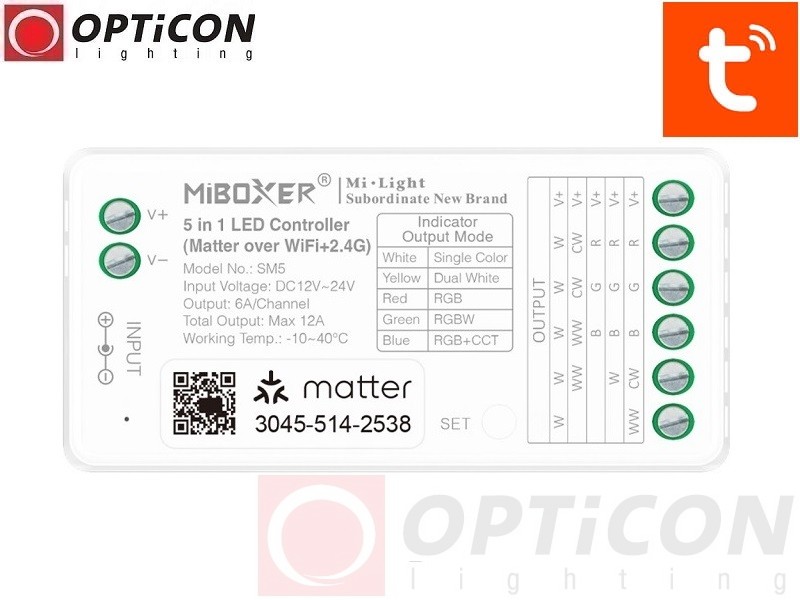

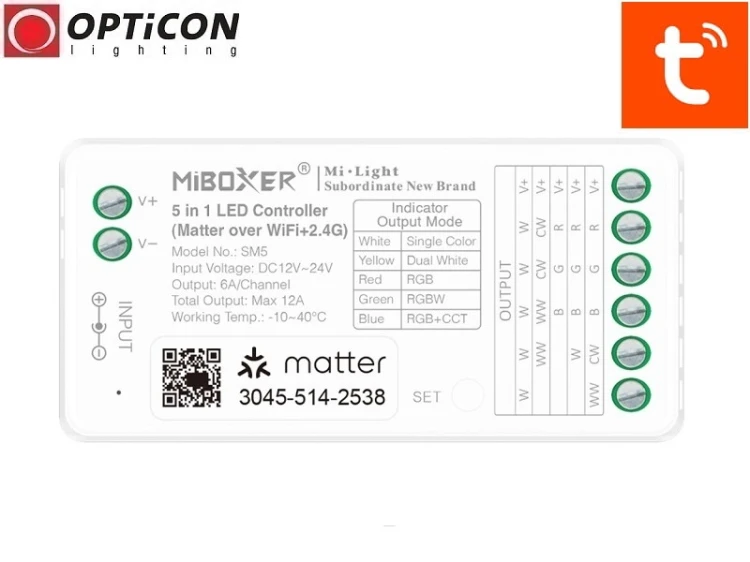

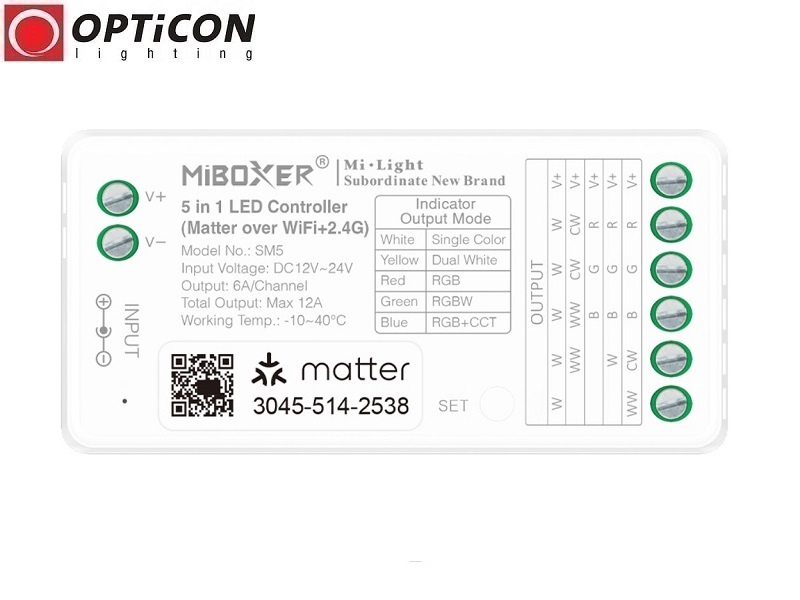

Zdjęcie sterownika MiBoxer SM5 5in1 Matter over Wi-Fi

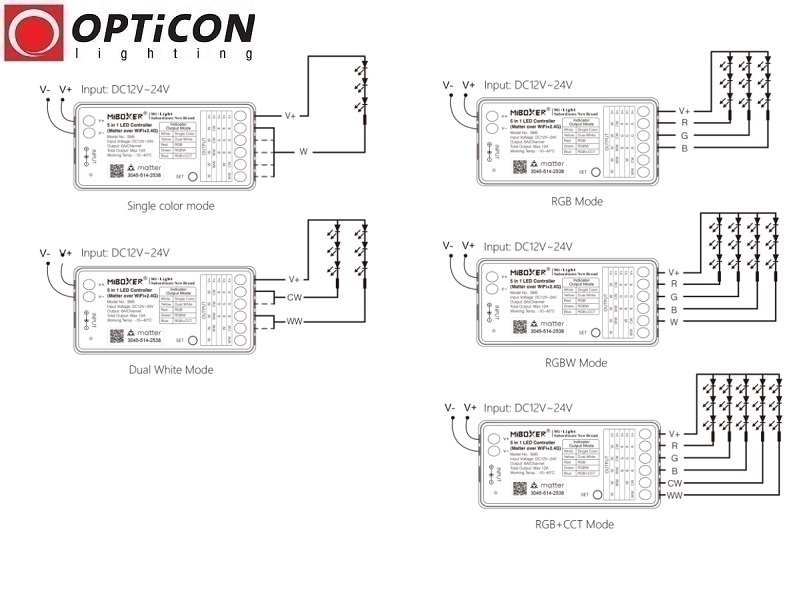

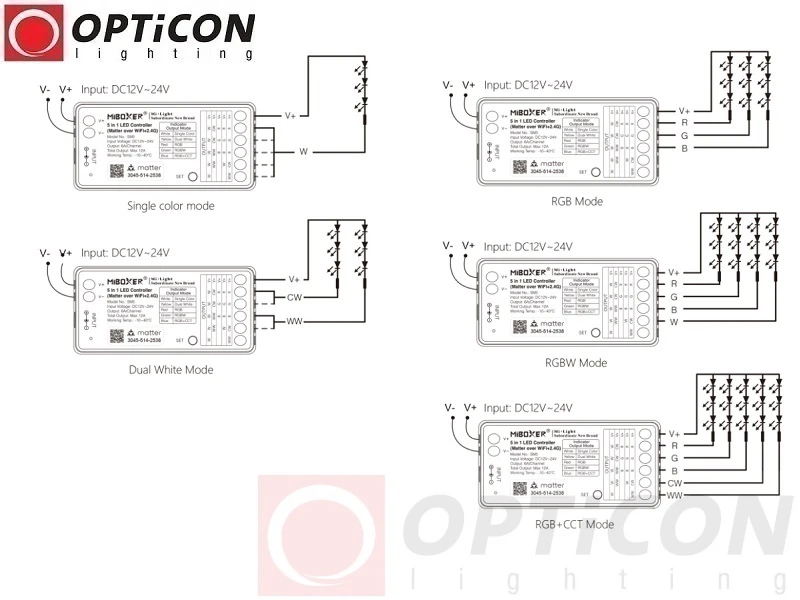

Schemat podłączenia taśm LED do sterownika MiBoxer SM5

Poniższa grafika przedstawia schemat połączeń dla modelu SM5. Przed montażem należy sprawdzić oznaczenia zacisków i wybrać odpowiedni tryb pracy sterownika.

Najczęściej zadawane pytania – MiBoxer SM5

Co to jest Matter over Wi-Fi?

To sposób komunikacji urządzeń inteligentnego domu wykorzystujący standard Matter i sieć Wi-Fi. Umożliwia integrację z kompatybilnymi ekosystemami Smart Home różnych producentów.

Czy MiBoxer SM5 współpracuje z Apple Home?

Tak. Model SM5 obsługuje Matter i może zostać dodany do kompatybilnego systemu Apple Home.

Czy sterownik działa z Google Home?

Tak. Sterownik obsługuje integrację Matter z kompatybilnym systemem Google Home.

Czy MiBoxer SM5 współpracuje z Amazon Alexa?

Tak. Obsługa Matter umożliwia integrację z kompatybilnym ekosystemem Amazon Alexa.

Czy można sterować oświetleniem głosowo?

Tak. Po prawidłowej konfiguracji w kompatybilnym systemie Matter można korzystać z obsługiwanych poleceń głosowych.

Czy do działania Matter potrzebna jest bramka MiBoxer?

SM5 posiada obsługę Matter over Wi-Fi. Do integracji nie jest wymagana osobna bramka MiBoxer RF-Wi-Fi, ale potrzebny jest odpowiedni kontroler Matter w wybranym systemie Smart Home.

Czy sterownik obsługuje taśmy RGBW i RGBCCT?

Tak. MiBoxer SM5 obsługuje pięć trybów: MONO, CCT, RGB, RGBW i RGBCCT.

Czy można sterować oświetleniem pilotem bez telefonu?

Tak. Sterownik obsługuje kompatybilne piloty i panele radiowe Mi-Light / MiBoxer RF 2,4GHz.

Ile pilotów można przypisać do SM5?

Do sterownika można przypisać maksymalnie 12 kompatybilnych urządzeń sterujących RF.

Czy sterownik ma Bluetooth?

W przedstawionej specyfikacji modelu SM5 wskazano Matter over Wi-Fi oraz RF 2,4GHz. Nie podano obsługi Bluetooth jako osobnej metody sterowania.

Czy MiBoxer SM5 ma Push Dimming?

W przedstawionej specyfikacji modelu SM5 nie wskazano wejścia Push Dimming. Nie należy zakładać możliwości podłączenia przycisku dzwonkowego bez potwierdzenia tego w dokumentacji urządzenia.

Jaka jest maksymalna moc sterownika?

Maksymalna moc łączna wynosi 144W przy 12V DC lub 288W przy 24V DC. Dodatkowo pojedynczy kanał może zostać obciążony prądem maksymalnie 6A.

Czy można podłączyć jednokolorową taśmę LED 24V o mocy 200W?

Nie do jednego kanału MONO. Przy 24V maksymalna moc pojedynczego kanału wynosi 144W.

Jaki zasilacz należy zastosować?

Należy użyć stabilizowanego zasilacza LED Constant Voltage o napięciu 12V lub 24V DC, zgodnym z napięciem taśmy LED.

Czy sterownik można podłączyć bezpośrednio do 230V AC?

Nie. MiBoxer SM5 wymaga zasilania napięciem stałym 12V lub 24V DC z odpowiedniego zasilacza.

Dlaczego warto wybrać MiBoxer SM5 Matter?

MiBoxer SM5 łączy uniwersalność sterownika LED 5in1 z nowoczesnym standardem Matter over Wi-Fi. Umożliwia sterowanie taśmami MONO, CCT, RGB, RGBW i RGBCCT, integrację z kompatybilnymi systemami Apple Home, Google Home i Amazon Alexa oraz obsługę pilotów Mi-Light / MiBoxer RF 2,4GHz.

Dzięki zasilaniu 12V / 24V DC, maksymalnemu obciążeniu 12A i kompaktowej obudowie sterownik sprawdza się w nowoczesnych instalacjach oświetlenia LED, w których liczą się wygoda, funkcjonalność i możliwość rozbudowy inteligentnego domu.

Wybierz MiBoxer SM5 i połącz oświetlenie LED z inteligentnym domem opartym na standardzie Matter.
