Sterownik OPTICON CCT 6A 12V / 24V DC RF 2,4GHz – Regulator Barwy i Jasności Taśm LED Multi White

Sterownik LED OPTICON CCT 6A – bezprzewodowa regulacja temperatury barwowej i jasności

Sterownik OPTICON CCT Strefowy 6A RF 2,4GHz to kompaktowy, dwukanałowy sterownik PWM do taśm LED CCT (Multi White / Dual White), przeznaczony do płynnej regulacji jasności oraz temperatury barwowej białego światła. Urządzenie współpracuje z instalacjami 12V DC i 24V DC, umożliwiając sterowanie oświetleniem za pomocą kompatybilnych pilotów i paneli radiowych OPTICON.

Technologia CCT (Correlated Color Temperature) pozwala dopasować temperaturę barwową światła do aktualnych potrzeb – od przyjemnej, ciepłej bieli, przez neutralną, aż po chłodną biel. Dzięki temu ta sama instalacja LED może zapewniać nastrojowe oświetlenie wieczorne, komfortowe światło codzienne oraz jaśniejsze oświetlenie do pracy.

Sterownik posiada dwa kanały wyjściowe po 3A, przeznaczone do sterowania kanałami światła ciepłego i zimnego w kompatybilnej taśmie LED CCT. Maksymalny łączny prąd wynosi 6A, co odpowiada mocy do 72W przy 12V DC lub 144W przy 24V DC, z zachowaniem limitu 3A na każdy kanał.

Bezprzewodowa komunikacja RF 2,4GHz zapewnia sterowanie z odległości do 15 metrów bez konieczności kierowania pilota bezpośrednio na odbiornik. Sterownik może być zamontowany w odpowiednio przygotowanej zabudowie meblowej, suficie podwieszanym lub innym miejscu instalacji.

Urządzenie wyposażono również w przycisk do ręcznej obsługi, pamięć ostatniego ustawienia, funkcję synchronizacji w systemie strefowym oraz możliwość przypisania maksymalnie 6 kompatybilnych pilotów lub paneli sterujących.

Najważniejsze zalety sterownika OPTICON CCT 6A

• Sterowanie oświetleniem CCT – obsługa dwukolorowych taśm i modułów LED Multi White.
• Płynna regulacja temperatury barwowej – od ciepłej do zimnej bieli, w zakresie obsługiwanym przez źródło światła.
• Płynna regulacja jasności – dopasowanie natężenia oświetlenia do potrzeb.
• Dwa kanały po 3A – sterowanie kanałami ciepłej i zimnej bieli.
• Łączny prąd do 6A – obsługa odpowiednio dobranych instalacji LED.
• Moc do 72W przy 12V DC – zastosowanie w instalacjach 12V.
• Moc do 144W przy 24V DC – zastosowanie w instalacjach 24V.
• Technologia PWM – elektroniczna regulacja jasności kanałów LED.
• Komunikacja RF 2,4GHz – bezprzewodowe sterowanie pilotem lub panelem.
• Zasięg do 15 metrów – wygodna obsługa oświetlenia.
• Przycisk na obudowie – możliwość ręcznego sterowania.
• Pamięć ostatniego ustawienia – przywracanie zapamiętanych parametrów pracy.
• Obsługa do 6 pilotów lub paneli – sterowanie jednym oświetleniem z różnych miejsc.
• System strefowy OPTICON – współpraca z pilotami wielostrefowymi.
• Synchronizacja sterowników – wspólna reakcja urządzeń przypisanych do tej samej strefy.
• Kompaktowe wymiary 48 × 26 × 13 mm – łatwy montaż w zabudowie.
• Złącza DC 5,5/2,1 mm – wygodne podłączenie przy użyciu kompatybilnych przewodów i adapterów.

Co to jest CCT (Multi White / Dual White)?

CCT to system oświetlenia LED umożliwiający regulację temperatury barwowej białego światła.

Taśmy LED CCT wykorzystują dwa rodzaje diod lub dwa niezależnie sterowane kanały:

• WW (Warm White) – światło białe ciepłe.
• CW (Cool White) – światło białe zimne.

Sterownik OPTICON CCT odpowiednio reguluje udział obu kanałów, umożliwiając uzyskanie różnych odcieni bieli.

Dlaczego warto wybrać oświetlenie CCT?

Tradycyjna jednokolorowa taśma LED świeci światłem o określonej temperaturze barwowej. W systemie CCT użytkownik może zmieniać charakter światła bez konieczności wymiany taśmy LED.

Przykładowo:

• Ciepła biel – sprzyja stworzeniu przytulnej atmosfery w salonie i sypialni.
• Neutralna biel – sprawdza się podczas codziennych czynności w kuchni, łazience i biurze.
• Zimna biel – może być przydatna w wybranych przestrzeniach roboczych i ekspozycyjnych.

Ważne: rzeczywisty zakres regulacji temperatury barwowej zależy od zastosowanej taśmy LED CCT. Sterownik nie może uzyskać temperatur barwowych wykraczających poza możliwości podłączonego źródła światła.

Płynna regulacja temperatury barwowej – od ciepłej do zimnej bieli

Sterownik OPTICON CCT 6A umożliwia płynną zmianę temperatury barwowej światła poprzez sterowanie dwoma kanałami LED.

Dzięki temu można dopasować oświetlenie do pory dnia, wykonywanych czynności oraz charakteru pomieszczenia.

Przykładowe zastosowania regulacji barwy światła

• Salon: ciepła biel podczas wieczornego wypoczynku i neutralna biel w ciągu dnia.
• Sypialnia: delikatne, ciepłe oświetlenie wieczorne.
• Kuchnia: neutralna lub chłodniejsza biel podczas przygotowywania posiłków.
• Biuro: dopasowanie temperatury barwowej do rodzaju wykonywanej pracy.
• Witryna sklepowa: dostosowanie białego światła do prezentowanych produktów.
• Gabinet: możliwość zmiany charakteru oświetlenia zależnie od potrzeb.

Płynna regulacja jasności – jeden system, wiele zastosowań

Oprócz zmiany temperatury barwowej sterownik umożliwia również płynną regulację jasności taśm LED CCT.

Za pomocą kompatybilnego pilota lub panelu OPTICON można zwiększać albo zmniejszać intensywność świecenia.

Przykładowe ustawienia oświetlenia

• Wysoka jasność: oświetlenie do pracy i codziennych czynności.
• Średnia jasność: komfortowe oświetlenie ogólne i dekoracyjne.
• Niska jasność: delikatne oświetlenie wieczorne.

Połączenie regulacji jasności i temperatury barwowej pozwala uzyskać bardziej elastyczny system oświetlenia niż w przypadku klasycznych taśm LED o stałej barwie.

Technologia PWM – jak działa sterownik LED CCT?

Sterownik OPTICON CCT wykorzystuje technologię PWM (Pulse Width Modulation), czyli modulację szerokości impulsu.

PWM polega na szybkim przełączaniu zasilania diod LED. Regulacja proporcji czasu włączenia i wyłączenia umożliwia zmianę średniej mocy dostarczanej do danego kanału, a tym samym jego jasności.

W sterowniku CCT technologia ta wykorzystywana jest niezależnie dla kanałów ciepłej i zimnej bieli.

Najważniejsze zalety sterowania PWM

• Płynna regulacja jasności kompatybilnych taśm LED.
• Możliwość sterowania dwoma kanałami oświetlenia CCT.
• Regulacja udziału ciepłego i zimnego światła.
• Możliwość dopasowania jasności do potrzeb użytkownika.
• Ograniczenie poboru energii przy obniżeniu poziomu jasności.

Ważne: sterownik przeznaczony jest do odpowiednich taśm i modułów LED zasilanych stałym napięciem 12V lub 24V DC. Nie należy podłączać go bezpośrednio do sieci 230V AC.

Sterownik CCT 12V / 24V DC – dwa kanały po 3A

Sterownik OPTICON CCT posiada dwa kanały wyjściowe o maksymalnym obciążeniu 3A każdy.

Łączny maksymalny prąd wynosi 6A.

Maksymalna moc sterownika

Uwaga: limit 6A dotyczy sumy obciążeń, natomiast każdy kanał ma osobny limit 3A. Nie należy przekraczać żadnego z tych parametrów.

Przykład doboru sterownika do taśmy LED CCT

Załóżmy, że instalacja wykorzystuje taśmę LED CCT 24V DC o maksymalnej mocy 14,4W na metr, przy czym jest to łączna moc obu kanałów.

Dla odcinka o długości 5 metrów maksymalna moc wynosi:

5 m × 14,4W/m = 72W

Łączny prąd pobierany przez instalację wynosi:

72W ÷ 24V = 3A

Takie obciążenie mieści się w limicie łącznym sterownika. Należy jednak dodatkowo sprawdzić, czy żaden z kanałów WW i CW nie pobiera więcej niż 3A.

Przy projektowaniu instalacji należy również uwzględnić moc zasilacza, przekrój przewodów, dopuszczalne obciążenie złączy i spadki napięcia.

Bezprzewodowe sterowanie RF 2,4GHz – zasięg do 15 metrów

Sterownik OPTICON CCT wykorzystuje komunikację radiową RF 2,4GHz, umożliwiając sterowanie oświetleniem bez konieczności prowadzenia przewodów sterujących pomiędzy odbiornikiem a pilotem lub panelem.

Technologia radiowa nie wymaga bezpośredniej widoczności pomiędzy urządzeniami.

Najważniejsze zalety komunikacji radiowej

• Bezprzewodowe sterowanie jasnością i temperaturą barwową.
• Możliwość montażu sterownika w zabudowie.
• Brak konieczności kierowania pilota na odbiornik.
• Współpraca z kompatybilnymi pilotami i panelami OPTICON.
• Możliwość tworzenia stref oświetlenia.
• Deklarowany zasięg do 15 metrów.

Uwaga: rzeczywisty zasięg może zależeć od konstrukcji ścian, metalowych elementów zabudowy oraz zakłóceń radiowych.

Ręczne sterowanie przyciskiem na obudowie

Sterownik wyposażono w przycisk umożliwiający ręczną obsługę urządzenia.

Rozwiązanie to jest przydatne podczas instalacji, konfiguracji oraz podstawowego sterowania oświetleniem bez użycia pilota.

Szczegółowy sposób działania przycisku należy sprawdzić w instrukcji obsługi sterownika.

Pamięć ostatniego ustawienia

Sterownik OPTICON CCT posiada funkcję pamięci ostatnich ustawień.

Po ponownym podaniu zasilania urządzenie może przywrócić zapamiętane parametry pracy, zgodnie z działaniem funkcji pamięci.

Jest to szczególnie praktyczne w instalacjach, w których użytkownik często korzysta z określonego poziomu jasności i temperatury barwowej.

Obsługa do 6 pilotów lub paneli sterujących

Do jednego sterownika OPTICON CCT można przypisać maksymalnie 6 kompatybilnych pilotów lub paneli.

Dzięki temu tym samym oświetleniem można sterować z kilku miejsc.

Przykładowa instalacja w salonie

• Panel naścienny przy wejściu.
• Pilot przy kanapie.
• Drugi pilot w pobliżu stołu.

Wszystkie przypisane urządzenia mogą sterować tym samym odbiornikiem LED CCT.

System strefowy OPTICON – do 4 niezależnych stref

Sterownik współpracuje z kompatybilnymi pilotami wielostrefowymi OPTICON.

Przy zastosowaniu odpowiedniego pilota można utworzyć do czterech niezależnych stref oświetlenia.

Przykładowy podział instalacji

• Strefa 1: oświetlenie CCT w salonie.
• Strefa 2: oświetlenie CCT w kuchni.
• Strefa 3: oświetlenie CCT w sypialni.
• Strefa 4: oświetlenie CCT w biurze.

Każda strefa może zawierać jeden lub wiele kompatybilnych sterowników.

Ważne: pojedynczy sterownik OPTICON CCT 6A steruje jednym obwodem oświetlenia CCT z dwoma kanałami barwy białej. Podział instalacji na cztery niezależne strefy realizowany jest za pomocą odpowiedniego pilota wielostrefowego i przypisanych do niego sterowników.

Synchronizacja kilku sterowników CCT w jednej strefie

W rozbudowanych instalacjach LED można zastosować kilka sterowników OPTICON CCT przypisanych do tej samej strefy.

Dzięki temu wszystkie odbiorniki reagują wspólnie na polecenia sterujące, umożliwiając jednoczesną zmianę jasności i temperatury barwowej podłączonych taśm LED.

Przykład zastosowania

W dużym pomieszczeniu zamontowano trzy niezależne instalacje LED CCT:

• Oświetlenie sufitowe.
• Oświetlenie mebli.
• Oświetlenie wnęk dekoracyjnych.

Każda instalacja może posiadać własny sterownik OPTICON CCT.

Po przypisaniu odbiorników do jednej strefy można wspólnie regulować jasność i temperaturę barwową całego oświetlenia.

Rzeczywista temperatura barwowa poszczególnych odcinków będzie zależeć również od parametrów zastosowanych taśm LED.

Złącza DC 5,5/2,1 mm – wygodne podłączenie sterownika

Sterownik OPTICON CCT wyposażono w złącze wejściowe i wyjściowe DC 5,5/2,1 mm.

Rozwiązanie to ułatwia montaż przy wykorzystaniu odpowiednich przewodów, adapterów oraz elementów instalacji LED.

Najważniejsze zalety złączy DC

• Wygodne podłączenie kompatybilnego zasilacza.
• Szybki montaż z wykorzystaniem odpowiednich przewodów.
• Łatwa wymiana sterownika.
• Estetyczne prowadzenie instalacji.
• Możliwość ograniczenia konieczności lutowania połączeń.

Ważne: taśma LED CCT wymaga odpowiedniego połączenia kanałów WW i CW oraz wspólnego zasilania zgodnie ze schematem sterownika. Samo złącze DC 5,5/2,1 mm nie jest uniwersalnym, bezpośrednim złączem dla wszystkich taśm CCT. Należy zastosować przewody i adaptery zgodne z konstrukcją urządzenia oraz sprawdzić ich dopuszczalny prąd.

Jak podłączyć sterownik OPTICON CCT 6A?

Sterownik montowany jest pomiędzy zasilaczem LED a dwukolorową taśmą lub modułem LED CCT.

Podstawowy schemat instalacji

Sieć 230V AC → Zasilacz LED 12V / 24V DC → Sterownik OPTICON CCT 6A → Taśma LED CCT (WW + CW)

Podstawowe etapy instalacji

1. Dobierz taśmę LED CCT o odpowiednim napięciu pracy.
2. Dobierz zasilacz LED 12V lub 24V DC zgodny z napięciem taśmy.
3. Sprawdź maksymalny prąd i moc całej instalacji.
4. Upewnij się, że żaden kanał sterownika nie będzie obciążony prądem większym niż 3A.
5. Odłącz zasilanie przed rozpoczęciem prac.
6. Podłącz zasilacz do wejścia sterownika.
7. Podłącz kanały WW i CW taśmy LED do odpowiednich wyjść sterownika zgodnie z instrukcją urządzenia.
8. Sprawdź polaryzację oraz dopuszczalne obciążenie przewodów i złączy.
9. Włącz zasilanie.
10. Przypisz kompatybilny pilot lub panel OPTICON.
11. Sprawdź działanie regulacji jasności i temperatury barwowej.

Uwaga: sterownik pracuje po stronie niskiego napięcia 12V lub 24V DC. Nie wolno podłączać napięcia sieciowego 230V AC bezpośrednio do jego wejścia.

Gdzie stosuje się sterownik OPTICON CCT 6A?

Oświetlenie mebli kuchennych

Regulacja jasności i temperatury barwowej taśm LED CCT zamontowanych pod szafkami kuchennymi oraz wewnątrz zabudowy.

Oświetlenie blatów roboczych

Możliwość dopasowania temperatury barwowej i intensywności światła do wykonywanych czynności.

Oświetlenie sufitów podwieszanych

Sterowanie taśmami LED CCT zamontowanymi w profilach aluminiowych oraz zabudowie sufitowej.

Oświetlenie salonu

Zmiana charakteru światła od ciepłego oświetlenia wieczornego po neutralne światło codzienne.

Oświetlenie sypialni

Możliwość ustawienia delikatnego, ciepłego światła sprzyjającego stworzeniu przytulnej atmosfery.

Oświetlenie biura

Regulacja jasności i temperatury barwowej oświetlenia pomocniczego oraz zadaniowego.

Oświetlenie garderoby

Możliwość dopasowania barwy białego światła do charakteru pomieszczenia.

Witryny sklepowe

Zmiana temperatury barwowej podświetlenia ekspozycji produktów.

Hotele i restauracje

Tworzenie komfortowego oświetlenia z możliwością regulacji jasności i odcienia bieli.

Nowoczesne instalacje LED

Budowa systemów sterowania oświetleniem z podziałem na niezależne strefy oraz możliwością korzystania z kilku pilotów lub paneli.

Kompatybilność – piloty i panele OPTICON CCT RF 2,4GHz

Sterownik OPTICON CCT 6A współpracuje z kompatybilnymi pilotami i panelami systemu OPTICON RF 2,4GHz.

• Pilot OPTICON CCT jednostrefowy RF 2,4GHz – bezprzewodowe sterowanie jedną strefą oświetlenia CCT, regulacja jasności i temperatury barwowej.
• Panel OPTICON CCT jednostrefowy RF 2,4GHz – naścienny panel do wygodnego sterowania jasnością i barwą białego światła.
• Pilot OPTICON MULTI wielostrefowy RF 2,4GHz – obsługa do czterech niezależnych stref oświetlenia LED.

Ważne: sterownik nie jest pilotem ani zasilaczem LED. Do stworzenia kompletnego systemu potrzebne są:

1. Sterownik OPTICON CCT 6A – urządzenie regulujące jasność i temperaturę barwową.
2. Kompatybilny pilot lub panel OPTICON – bezprzewodowe urządzenie sterujące.
3. Odpowiednio dobrany zasilacz LED – zapewniający napięcie 12V lub 24V DC.
4. Taśma lub moduły LED CCT – źródło światła z kanałami ciepłej i zimnej bieli.

Sama zgodność częstotliwości RF 2,4GHz nie oznacza automatycznej kompatybilności ze wszystkimi pilotami i panelami innych producentów.

Dane techniczne sterownika OPTICON CCT 6A 12V / 24V DC

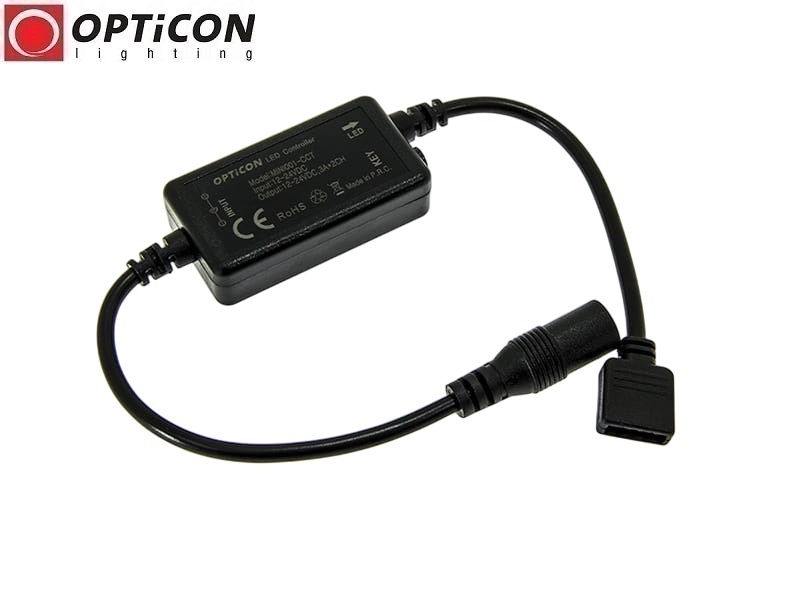

Zdjęcie sterownika OPTICON CCT 6A RF 2,4GHz

FAQ – najczęściej zadawane pytania

Do czego służy sterownik OPTICON CCT 6A?

Sterownik służy do regulacji jasności oraz temperatury barwowej dwukolorowych taśm i modułów LED CCT zasilanych napięciem 12V lub 24V DC.

Czy sterownik umożliwia zmianę światła z ciepłego na zimne?

Tak. Sterownik reguluje udział kanałów ciepłej i zimnej bieli, umożliwiając płynną zmianę temperatury barwowej w zakresie obsługiwanym przez taśmę LED CCT.

Czy sterownik umożliwia regulację jasności?

Tak. Sterownik wykorzystuje technologię PWM do płynnej regulacji jasności.

Czy sterownik współpracuje z taśmami LED 12V?

Tak. Sterownik obsługuje odpowiednie taśmy LED CCT 12V DC.

Czy sterownik współpracuje z taśmami LED 24V?

Tak. Sterownik obsługuje odpowiednie taśmy LED CCT 24V DC.

Jaka jest maksymalna moc sterownika?

Maksymalna łączna moc wynosi 72W przy 12V DC lub 144W przy 24V DC, przy zachowaniu maksymalnego prądu 3A na każdy kanał.

Czy sterownik ma dwa niezależne kanały?

Tak. Sterownik posiada dwa kanały przeznaczone do regulacji ciepłej i zimnej bieli w oświetleniu CCT.

Czy sterownik posiada pamięć ustawień?

Tak. Urządzenie posiada funkcję pamięci ostatniego ustawienia.

Czy można sterować oświetleniem bez pilota?

Tak. Sterownik posiada przycisk do ręcznej obsługi. Zakres funkcji przycisku należy sprawdzić w instrukcji urządzenia.

Ile pilotów można przypisać do jednego sterownika?

Do jednego sterownika można przypisać maksymalnie 6 kompatybilnych pilotów lub paneli.

Czy sterownik współpracuje z pilotem OPTICON MULTI?

Tak. Sterownik współpracuje z kompatybilnym pilotem OPTICON MULTI RF 2,4GHz.

Czy można utworzyć cztery niezależne strefy oświetlenia?

Tak. Przy zastosowaniu pilota wielostrefowego oraz odpowiedniej liczby sterowników można utworzyć do czterech niezależnych stref.

Czy kilka sterowników może pracować w jednej strefie?

Tak. Sterowniki przypisane do tej samej strefy mogą wspólnie reagować na polecenia dotyczące jasności i temperatury barwowej.

Jaki jest zasięg sterowania?

Deklarowany zasięg wynosi do 15 metrów, zależnie od warunków instalacji.

Czy sterownik można stosować z taśmami RGB?

Nie. Sterownik OPTICON CCT jest przeznaczony do dwukanałowych taśm i modułów LED Multi White. Do taśm RGB należy zastosować odpowiedni sterownik RGB.

Czy sterownik można podłączyć bezpośrednio do 230V AC?

Nie. Sterownik wymaga zasilania napięciem 12V lub 24V DC z odpowiedniego zasilacza LED.

Czy sterownik wymaga połączenia z internetem?

Nie. Sterowanie odbywa się lokalnie za pomocą komunikacji radiowej RF 2,4GHz z kompatybilnym pilotem lub panelem.

Dlaczego warto wybrać sterownik OPTICON CCT 6A?

Sterownik OPTICON CCT Strefowy 6A 12V / 24V DC RF 2,4GHz to praktyczne rozwiązanie do nowoczesnych instalacji oświetlenia LED Multi White.

Połączenie płynnej regulacji temperatury barwowej, regulacji jasności, dwóch kanałów po 3A, pamięci ustawień oraz bezprzewodowego sterowania radiowego pozwala wygodnie dostosować oświetlenie do różnych zastosowań.

Możliwość przypisania do 6 pilotów lub paneli oraz współpraca z systemem strefowym OPTICON ułatwiają rozbudowę instalacji i sterowanie oświetleniem z różnych miejsc.

Wybierz sterownik OPTICON CCT 6A RF 2,4GHz i zyskaj wygodną kontrolę nad jasnością oraz temperaturą barwową taśm LED 12V i 24V DC.
