Panel OPTICON CCT Jednostrefowy RF 2,4GHz 230V AC – Dotykowy Panel Ścienny do Taśm LED Multi White

Panel dotykowy OPTICON CCT – sterowanie jasnością i temperaturą barwową światła LED

Panel OPTICON CCT jednostrefowy RF 2,4GHz to nowoczesny, naścienny panel dotykowy przeznaczony do bezprzewodowego sterowania taśmami LED CCT (Multi White / Dual White) oraz kompatybilnymi modułami LED o regulowanej temperaturze barwowej.

Urządzenie umożliwia włączanie i wyłączanie oświetlenia, płynną regulację jasności oraz zmianę temperatury barwowej białego światła – od ciepłej, przez neutralną, aż do zimnej bieli, w zakresie obsługiwanym przez podłączone źródło światła.

Dzięki temu użytkownik może dopasować oświetlenie do pory dnia, wykonywanych czynności i charakteru pomieszczenia. Cieplejsze światło doskonale sprawdza się podczas wypoczynku, natomiast neutralna lub chłodniejsza biel może być przydatna podczas pracy i wykonywania codziennych obowiązków.

Panel wykorzystuje bezprzewodową transmisję radiową RF 2,4GHz, zapewniając komunikację z kompatybilnymi sterownikami OPTICON CCT oraz OPTICON MULTI. Nie ma potrzeby prowadzenia przewodów sterujących pomiędzy panelem a odbiornikiem LED.

Urządzenie przeznaczone jest do montażu w standardowej puszce podtynkowej Ø60 mm i zasilane bezpośrednio napięciem 230V AC. Nie wymaga stosowania baterii ani dodatkowego zasilacza do samego panelu.

Elegancka biała obudowa, szklany front oraz dotykowe przyciski sprawiają, że panel doskonale komponuje się z nowoczesnymi wnętrzami.

Panel OPTICON CCT obsługuje jedną strefę oświetlenia, do której można przypisać jeden lub kilka kompatybilnych sterowników, umożliwiając wspólne sterowanie wieloma odcinkami taśm LED CCT.

Najważniejsze zalety panelu OPTICON CCT RF 2,4GHz

• Sterowanie oświetleniem CCT – obsługa taśm i modułów LED Multi White / Dual White.
• Regulacja temperatury barwowej – zmiana światła od ciepłej do zimnej bieli.
• Płynna regulacja jasności – wygodne ściemnianie i rozjaśnianie oświetlenia.
• Włączanie i wyłączanie światła – szybkie sterowanie podłączonym oświetleniem.
• Dotykowe przyciski – intuicyjna obsługa.
• Bezprzewodowa transmisja RF 2,4GHz – komunikacja radiowa z kompatybilnymi sterownikami.
• Zasięg do 15 metrów – wygodne sterowanie w pomieszczeniu.
• Obsługa jednej strefy – wspólne sterowanie przypisanymi odbiornikami.
• Możliwość przypisania wielu sterowników – jednoczesna obsługa kilku instalacji LED.
• Montaż w puszce Ø60 mm – przystosowanie do typowych instalacji podtynkowych.
• Zasilanie 230V AC – brak konieczności wymiany baterii.
• Szklany front – estetyczny i nowoczesny wygląd.
• Biała obudowa – uniwersalna stylistyka.
• Kompatybilność z OPTICON CCT i OPTICON MULTI – współpraca z dedykowanymi sterownikami.
• Wymiary 86 × 86 × 33 mm – kompaktowa konstrukcja.

Co to jest CCT, Multi White i Dual White?

CCT (Correlated Color Temperature) oznacza skorelowaną temperaturę barwową światła, wyrażaną w kelwinach (K).

W przypadku oświetlenia LED określenia CCT, Multi White i Dual White są często stosowane w odniesieniu do instalacji umożliwiających regulację temperatury barwowej światła białego.

Taśmy LED CCT wykorzystują zazwyczaj dwa rodzaje diod:

• WW (Warm White) – diody emitujące światło o ciepłej temperaturze barwowej.
• CW (Cool White) – diody emitujące światło o zimnej temperaturze barwowej.

Odpowiednie sterowanie intensywnością obu kanałów pozwala uzyskać różne odcienie bieli – od ciepłej, przez neutralną, aż do zimnej.

Panel OPTICON CCT umożliwia wygodną regulację tych parametrów za pośrednictwem kompatybilnego sterownika LED.

Regulacja temperatury barwowej – ciepła, neutralna i zimna biel

Jedną z najważniejszych funkcji panelu OPTICON CCT jest możliwość płynnej zmiany temperatury barwowej białego światła.

Dzięki temu użytkownik nie musi wybierać jednej, stałej barwy oświetlenia na etapie montażu instalacji.

Światło ciepłe – około 2700–3000K

Ciepła biel tworzy przytulną atmosferę i doskonale sprawdza się w pomieszczeniach przeznaczonych do wypoczynku.

Przykładowe zastosowania:

• Salony.
• Sypialnie.
• Strefy wypoczynkowe.
• Restauracje.
• Oświetlenie dekoracyjne.

Światło neutralne – około 4000K

Neutralna biel zapewnia naturalny wygląd oświetlanych powierzchni i jest często wykorzystywana w codziennym oświetleniu użytkowym.

Przykładowe zastosowania:

• Kuchnie.
• Biura.
• Gabinety.
• Łazienki.
• Pomieszczenia wielofunkcyjne.

Światło zimne – około 6000–6500K

Zimna biel nadaje wnętrzu bardziej techniczny charakter i może być stosowana tam, gdzie pożądane jest chłodniejsze oświetlenie.

Przykładowe zastosowania:

• Pomieszczenia techniczne.
• Wybrane stanowiska robocze.
• Witryny i ekspozycje.
• Nowoczesne aranżacje wnętrz.

Ważne: podane wartości temperatury barwowej są przykładami. Rzeczywisty zakres regulacji zależy od parametrów zastosowanej taśmy lub modułu LED CCT. Panel nie może uzyskać temperatury barwowej wykraczającej poza możliwości podłączonego źródła światła.

Płynna regulacja jasności oświetlenia CCT

Panel OPTICON CCT umożliwia nie tylko zmianę temperatury barwowej, ale również płynną regulację jasności oświetlenia LED.

Dzięki temu można niezależnie dopasować intensywność światła do aktualnych potrzeb.

Przykładowe ustawienia jasności

• Wysoka jasność: oświetlenie robocze i użytkowe.
• Średnia jasność: codzienne oświetlenie pomieszczenia.
• Niska jasność: delikatne oświetlenie wieczorne i dekoracyjne.

Regulacja odbywa się za pośrednictwem kompatybilnego sterownika LED, który odpowiada za sterowanie kanałami ciepłej i zimnej bieli.

Jedna strefa – sterowanie wieloma sterownikami CCT

Panel OPTICON CCT jest urządzeniem jednostrefowym, co oznacza, że obsługuje jedną grupę oświetlenia.

Do jednej strefy można jednak przypisać jeden lub kilka kompatybilnych sterowników OPTICON CCT lub OPTICON MULTI.

Dzięki temu wszystkie przypisane odbiorniki mogą reagować jednocześnie na polecenia dotyczące włączania, wyłączania, regulacji jasności oraz zmiany temperatury barwowej.

Przykład zastosowania w salonie

Za pomocą jednego panelu OPTICON CCT można sterować kilkoma grupami oświetlenia:

• Taśmą LED CCT w suficie podwieszanym.
• Podświetleniem mebli RTV.
• Oświetleniem wnęk dekoracyjnych.
• Podświetleniem półek i regałów.

Jeżeli wszystkie sterowniki zostaną przypisane do jednej strefy, użytkownik będzie mógł wspólnie zmieniać jasność i temperaturę barwową podłączonych instalacji.

Ważne: panel jednostrefowy nie umożliwia niezależnego sterowania poszczególnymi grupami. Do obsługi kilku niezależnych stref należy zastosować odpowiedni panel lub pilot wielostrefowy.

Bezprzewodowa transmisja RF 2,4GHz – zasięg do 15 metrów

Panel wykorzystuje technologię radiową RF 2,4GHz, która umożliwia bezprzewodową komunikację z kompatybilnymi sterownikami LED.

W przeciwieństwie do urządzeń działających na podczerwień sterowanie radiowe nie wymaga bezpośredniej widoczności odbiornika.

Sterownik może zostać zamontowany w odpowiednio przygotowanej zabudowie meblowej, suficie podwieszanym lub innym miejscu instalacji, z zachowaniem wymaganych warunków pracy urządzenia.

Zalety komunikacji RF 2,4GHz

• Brak konieczności prowadzenia przewodów sterujących pomiędzy panelem a odbiornikiem.
• Możliwość ukrycia sterownika LED w zabudowie.
• Wygodne sterowanie oświetleniem z jednego miejsca.
• Możliwość obsługi kilku kompatybilnych odbiorników jednocześnie.
• Brak konieczności bezpośredniej widoczności sterownika.
• Deklarowany zasięg do 15 metrów.

Uwaga: rzeczywisty zasięg komunikacji radiowej zależy od warunków montażu, rodzaju ścian, metalowych elementów zabudowy oraz zakłóceń radiowych.

Panel ścienny CCT 230V AC – montaż w puszce Ø60 mm

Panel OPTICON CCT został przystosowany do montażu podtynkowego w standardowej puszce instalacyjnej o średnicy 60 mm.

Urządzenie zasilane jest bezpośrednio z sieci 230V AC, dlatego nie wymaga baterii ani dodatkowego zasilacza do samego panelu.

Najważniejsze cechy montażowe

• Zasilanie: 230V AC.
• Rodzaj montażu: podtynkowy.
• Średnica puszki: Ø60 mm.
• Wymiary: 86 × 86 × 33 mm.
• Kolor: biały.
• Obsługa: przyciski dotykowe.
• Komunikacja ze sterownikiem: RF 2,4GHz.

Szklany front i minimalistyczna konstrukcja sprawiają, że panel dobrze komponuje się z nowoczesnym osprzętem elektroinstalacyjnym.

Ważne: montaż i podłączenie panelu do sieci 230V AC powinny zostać wykonane przez osobę posiadającą odpowiednie kwalifikacje elektryczne. Przed rozpoczęciem prac należy odłączyć zasilanie.

Panel CCT a panel MONO i RGB – czym się różnią?

Poszczególne rodzaje paneli LED przeznaczone są do sterowania różnymi typami oświetlenia.

Panel OPTICON CCT jest odpowiednim rozwiązaniem wtedy, gdy użytkownik chce sterować zarówno jasnością, jak i odcieniem białego światła.

Gdzie stosuje się panel OPTICON CCT RF 2,4GHz?

Oświetlenie salonu

Możliwość dopasowania temperatury barwowej i jasności taśm LED w sufitach podwieszanych, wnękach i meblach RTV.

Oświetlenie kuchni

Regulacja jasności i odcienia białego światła w oświetleniu podszafkowym oraz przy blatach roboczych.

Oświetlenie sypialni

Możliwość ustawienia ciepłej bieli i zmniejszenia jasności podczas wieczornego wypoczynku.

Oświetlenie biur i gabinetów

Dopasowanie parametrów światła do charakteru wykonywanej pracy.

Oświetlenie meblowe

Podświetlenie regałów, półek, witryn i szaf z możliwością regulacji temperatury barwowej.

Oświetlenie sufitów podwieszanych

Tworzenie funkcjonalnych instalacji LED CCT w zabudowie sufitowej.

Oświetlenie witryn sklepowych

Możliwość dopasowania odcienia białego światła do prezentowanych produktów.

Oświetlenie restauracji i hoteli

Zmiana temperatury barwowej i jasności w zależności od charakteru pomieszczenia oraz pory dnia.

Oświetlenie łazienek i garderób

Możliwość ustawienia odpowiedniej temperatury barwowej w instalacjach LED CCT. Dobór osprzętu i miejsca montażu musi uwzględniać wymagania dotyczące bezpieczeństwa elektrycznego i warunków środowiskowych.

Kompatybilność – sterowniki OPTICON CCT i OPTICON MULTI

Panel przeznaczony jest do współpracy z kompatybilnymi sterownikami OPTICON CCT oraz OPTICON MULTI RF 2,4GHz.

Przykładowe kompatybilne sterowniki:

• Sterownik OPTICON CCT Strefowy 6A 12V / 24V DC RF 2,4GHz – sterownik przeznaczony do regulacji jasności i temperatury barwowej kompatybilnych taśm LED CCT.
• Sterownik OPTICON MULTI Strefowy 24A 12V / 24V DC RF 2,4GHz – wielofunkcyjny sterownik LED współpracujący z odpowiednimi urządzeniami sterującymi systemu OPTICON, w tym w trybie CCT.

Ważne: panel nie zasila taśm LED bezpośrednio. Do działania kompletnej instalacji potrzebne są:

1. Panel OPTICON CCT RF 2,4GHz – urządzenie sterujące zasilane napięciem 230V AC.
2. Kompatybilny sterownik CCT – odbiornik radiowy regulujący jasność i temperaturę barwową.
3. Odpowiednio dobrany zasilacz LED – zapewniający wymagane napięcie zasilania instalacji, np. 12V lub 24V DC.
4. Taśma lub moduły LED CCT – źródło światła z kanałami ciepłej i zimnej bieli.

Uwaga: panel zasilany jest napięciem 230V AC, natomiast wymienione sterowniki LED pracują w instalacjach 12V lub 24V DC. Nie należy podłączać napięcia sieciowego 230V AC do wejścia zasilania sterownika niskonapięciowego.

Sama zgodność częstotliwości RF 2,4GHz nie oznacza automatycznej kompatybilności ze wszystkimi sterownikami innych producentów.

Jak skonfigurować panel OPTICON CCT RF 2,4GHz?

Aby korzystać z panelu, należy przypisać go do kompatybilnego sterownika OPTICON CCT lub OPTICON MULTI.

Podstawowe etapy instalacji i konfiguracji

1. Przygotuj instalację LED CCT z odpowiednim zasilaczem i kompatybilnym sterownikiem.
2. Podłącz kanały ciepłej i zimnej bieli taśmy LED do odpowiednich wyjść sterownika zgodnie z jego instrukcją.
3. Zamontuj panel w odpowiedniej puszce podtynkowej Ø60 mm.
4. Podłącz zasilanie panelu 230V AC zgodnie z instrukcją producenta.
5. Uruchom panel oraz sterownik LED.
6. Wykonaj procedurę parowania panelu ze sterownikiem.
7. Sprawdź działanie włączania i wyłączania oświetlenia.
8. Sprawdź możliwość regulacji jasności.
9. Sprawdź zmianę temperatury barwowej od ciepłej do zimnej bieli.
10. Jeżeli chcesz sterować kilkoma odbiornikami jednocześnie, przypisz kolejne kompatybilne sterowniki do tej samej strefy.

Ważne: montaż i podłączenie do sieci 230V AC powinny zostać wykonane przez wykwalifikowanego elektryka. Szczegółowa procedura parowania zależy od modelu sterownika.

Dane techniczne panelu OPTICON CCT jednostrefowego

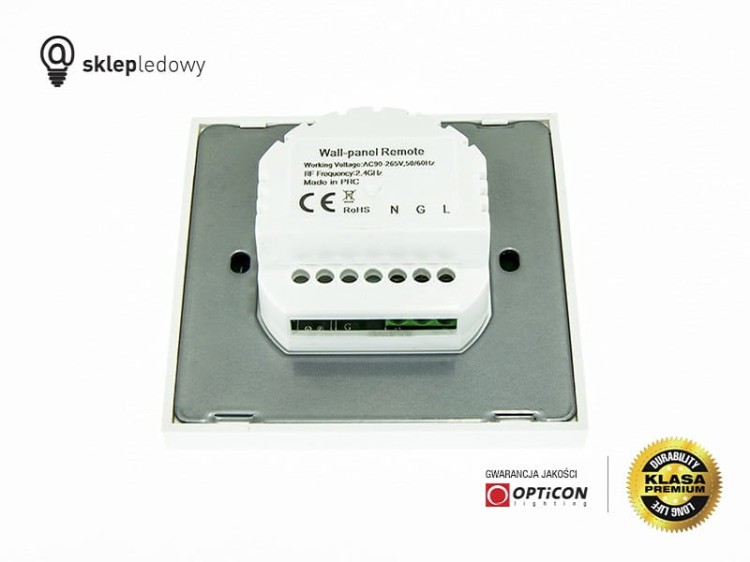

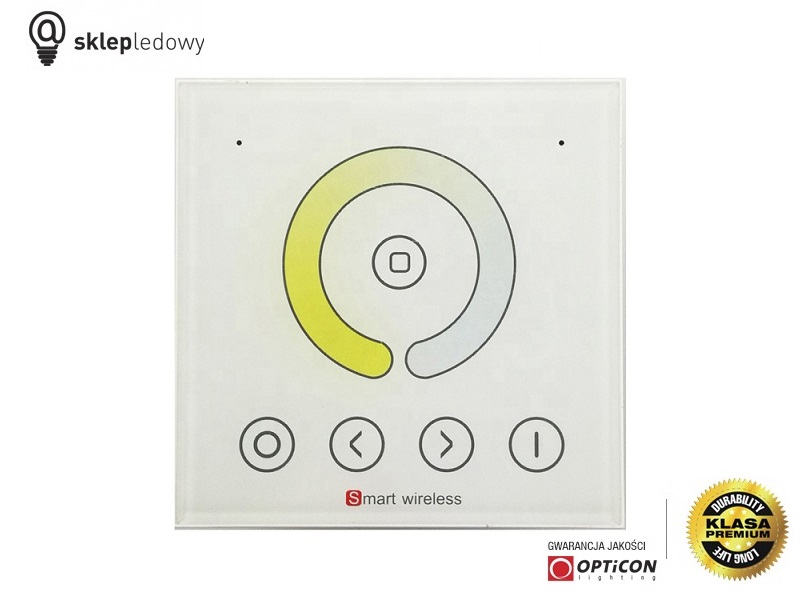

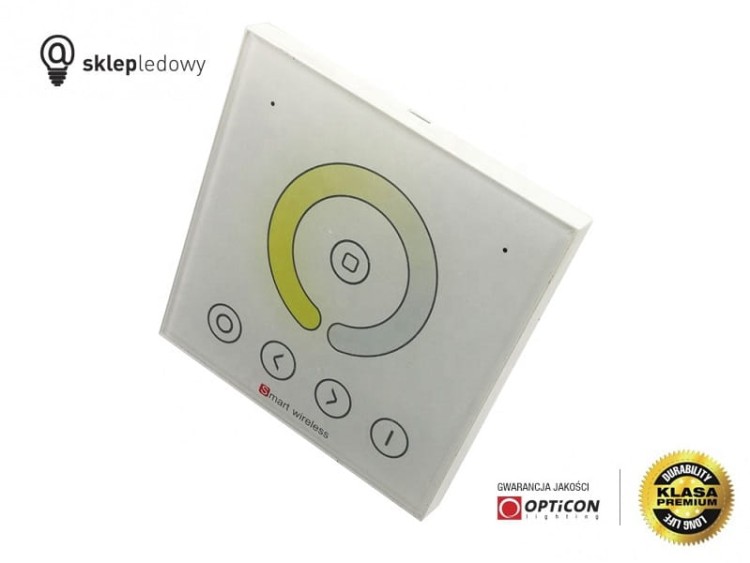

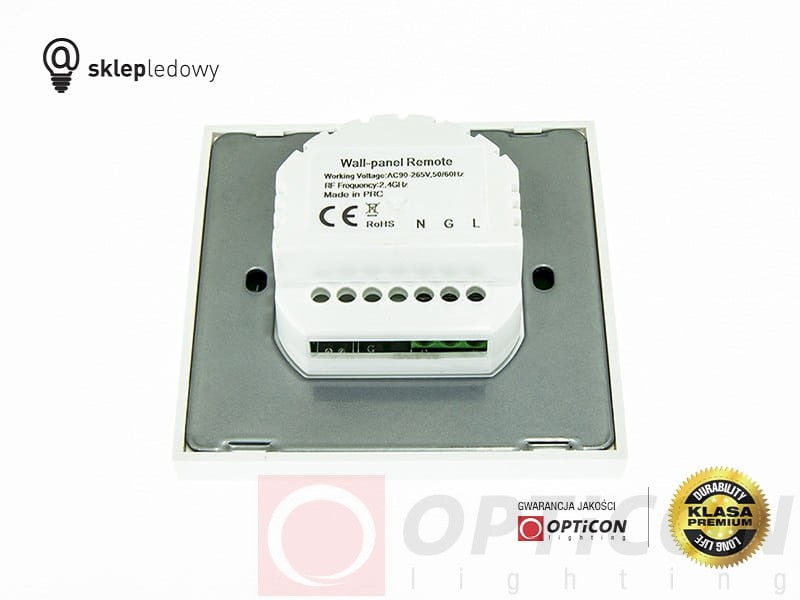

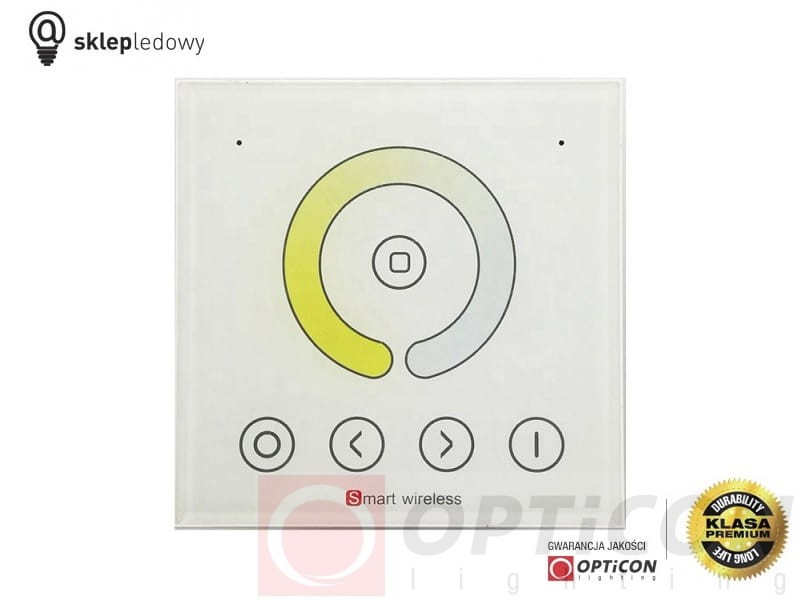

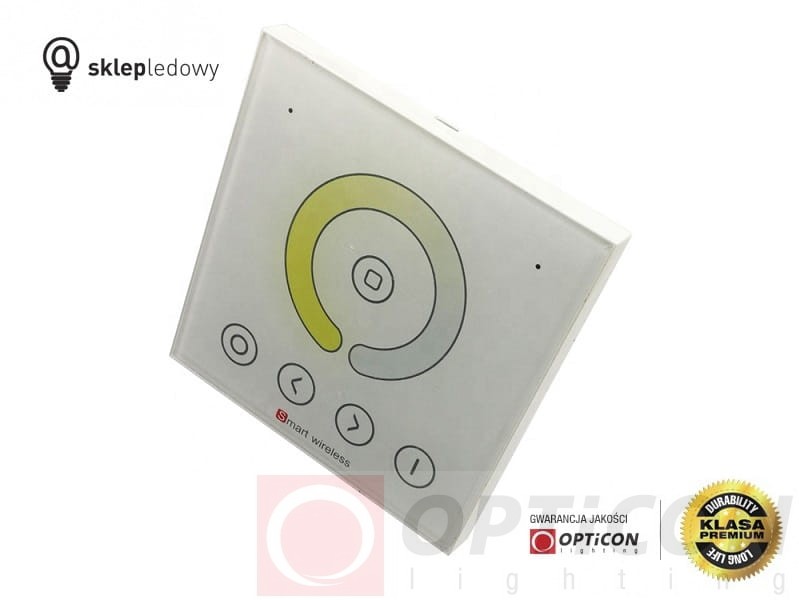

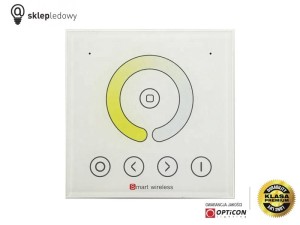

Zdjęcia panelu OPTICON CCT RF 2,4GHz

FAQ – najczęściej zadawane pytania

Czy panel OPTICON CCT umożliwia zmianę temperatury barwowej?

Tak. Panel pozwala zmieniać temperaturę barwową kompatybilnych taśm i modułów LED CCT, od ciepłej do zimnej bieli.

Czy panel umożliwia regulację jasności?

Tak. Panel pozwala płynnie ściemniać i rozjaśniać oświetlenie LED CCT za pośrednictwem kompatybilnego sterownika.

Czy panel działa bezprzewodowo?

Tak. Panel komunikuje się ze sterownikiem LED drogą radiową RF 2,4GHz. Sam panel wymaga jednak podłączenia zasilania 230V AC.

Ile stref obsługuje panel?

Panel obsługuje jedną strefę oświetlenia.

Czy jeden panel może sterować kilkoma sterownikami?

Tak. Do jednej strefy można przypisać kilka kompatybilnych sterowników OPTICON CCT lub OPTICON MULTI.

Jaki jest zasięg panelu?

Deklarowany zasięg wynosi do 15 metrów. Rzeczywisty zasięg zależy od warunków montażu.

Czy panel wymaga baterii?

Nie. Panel zasilany jest bezpośrednio napięciem 230V AC.

Czy panel pasuje do standardowej puszki podtynkowej?

Tak. Panel przeznaczony jest do montażu w puszce podtynkowej o średnicy 60 mm.

Czy panel współpracuje ze sterownikiem OPTICON CCT 6A?

Tak. Panel współpracuje z kompatybilnym sterownikiem OPTICON CCT 6A 12V / 24V DC RF 2,4GHz.

Czy panel współpracuje ze sterownikiem OPTICON MULTI 24A?

Tak. Panel współpracuje z kompatybilnym sterownikiem OPTICON MULTI 24A 12V / 24V DC RF 2,4GHz w odpowiednim trybie pracy.

Czy panel można podłączyć bezpośrednio do taśmy LED?

Nie. Panel jest urządzeniem sterującym. Do obsługi taśmy LED wymagany jest kompatybilny sterownik oraz odpowiednio dobrany zasilacz.

Czy panel może sterować taśmami LED 12V i 24V?

Tak. Panel może sterować kompatybilnymi odbiornikami współpracującymi z instalacjami LED 12V i 24V DC. Sam panel zasilany jest napięciem 230V AC.

Czy panel CCT może sterować taśmą RGB?

Panel przeznaczony jest do sterowania jasnością i temperaturą barwową oświetlenia CCT. Nie zapewnia niezależnego wyboru kolorów RGB.

Czy panel działa ze wszystkimi sterownikami RF 2,4GHz?

Nie. Sama zgodność częstotliwości radiowej nie oznacza automatycznej kompatybilności. Panel przeznaczony jest do współpracy z odpowiednimi sterownikami OPTICON CCT i OPTICON MULTI.

Dlaczego warto wybrać panel OPTICON CCT RF 2,4GHz?

Panel OPTICON CCT jednostrefowy RF 2,4GHz 230V AC to funkcjonalne rozwiązanie do wygodnego sterowania oświetleniem LED o regulowanej temperaturze barwowej.

Połączenie dotykowych przycisków, płynnej regulacji jasności, zmiany temperatury barwowej oraz bezprzewodowej transmisji radiowej sprawia, że panel doskonale sprawdzi się w nowoczesnych instalacjach oświetleniowych.

Dodatkową zaletą jest montaż w standardowej puszce Ø60 mm, zasilanie bezpośrednio z sieci 230V AC oraz elegancki biały front.

Panel można wykorzystać do sterowania oświetleniem w salonach, kuchniach, sypialniach, biurach, sklepach, hotelach i restauracjach.

Wybierz panel OPTICON CCT RF 2,4GHz i steruj jasnością oraz temperaturą barwową taśm LED wygodnie z jednego miejsca.
