Złącze Gniazdo 3156 3157 dla żarówek P27W P27/7W - Plastikowe z przewodami

Gniazdo 3156 / 3157 z przewodami OPTICON do żarówek P27W, P27/7W i LED Dual Color – oprawka samochodowa

Gniazdo 3156 / 3157 z przewodami OPTICON to uniwersalna oprawka samochodowa do żarówek P27W (3156) oraz P27/7W (3157), przeznaczona do naprawy, wymiany i modernizacji instalacji oświetleniowych pojazdów. Produkt współpracuje z odpowiednio dobranymi tradycyjnymi żarówkami oraz nowoczesnymi zamiennikami LED, w tym żarówkami LED Dual Color 3157 emitującymi światło białe i pomarańczowe.

Gniazdo zostało wyposażone w trzy fabrycznie zamontowane przewody, umożliwiające podłączenie dwóch niezależnych obwodów świetlnych ze wspólną masą. Dzięki temu znajduje zastosowanie między innymi podczas montażu żarówek dwufunkcyjnych P27/7W, wymiany uszkodzonych oprawek oraz modernizacji oświetlenia samochodów sprowadzonych z USA.

Gniazdo 3157 OPTICON posiada obudowę wykonaną z tworzywa sztucznego, średnicę zewnętrzną 43 mm, przeznaczone jest do otworu montażowego o średnicy 25,5 mm, a szerokość złącza żarówki wynosi 16 mm.

Produkt powstał z wykorzystaniem wieloletniego doświadczenia firmy OPTICON w dziedzinie samochodowego oświetlenia LED. Konstrukcja gniazda odpowiada potrzebom użytkowników poszukujących praktycznych rozwiązań do naprawy i modernizacji oświetlenia samochodowego, w szczególności pojazdów wyposażonych w żarówki 3156 i 3157.

Najważniejsze zalety gniazda 3156 / 3157 OPTICON

• Uniwersalne gniazdo 3156 / 3157 – przeznaczone do odpowiednio dobranych żarówek P27W i P27/7W.
• Kompatybilność z żarówkami LED – możliwość montażu odpowiednich zamienników LED 3156 i 3157.
• Idealne do żarówek LED Dual Color 3157 – umożliwia podłączenie dwóch niezależnych funkcji świetlnych.
• Trzy fabrycznie zamontowane przewody – wspólna masa oraz dwa niezależne obwody zasilania.
• Możliwość wykorzystania w instalacji dwuprzewodowej – przy odpowiednim podłączeniu żarówki jednofunkcyjnej 3156.
• Praktyczne rozwiązanie do samochodów z USA – szczególnie przydatne podczas modernizacji kierunkowskazów i świateł pozycyjnych.
• Solidna plastikowa obudowa – przeznaczona do montażu w odpowiednich lampach samochodowych.
• Średnica zewnętrzna 43 mm – umożliwia porównanie z fabryczną oprawką.
• Otwór montażowy 25,5 mm – do odpowiednio przygotowanych miejsc montażowych.
• Szerokość złącza 16 mm – istotny parametr podczas doboru żarówki.
• Produkt OPTICON – opracowany z wykorzystaniem wieloletniego doświadczenia w samochodowym oświetleniu LED.

Gniazdo 3156 i 3157 – do jakich żarówek pasuje?

Gniazdo OPTICON 3156 / 3157 przeznaczone jest do wybranych żarówek samochodowych z rodziny 3156 i 3157.

Żarówki 3156 – P27W

Żarówka P27W 3156 jest źródłem światła jednofunkcyjnym, wykorzystywanym w wybranych samochodowych lampach sygnalizacyjnych.

Do jej działania wymagane jest zasilanie jednego obwodu świetlnego.

Przykładowe zastosowania:

• Światła cofania.
• Światła STOP.
• Kierunkowskazy w wybranych pojazdach.
• Inne jednofunkcyjne punkty oświetleniowe wykorzystujące żarówki 3156.

Żarówki 3157 – P27/7W

Żarówka P27/7W 3157 jest źródłem światła dwufunkcyjnym, wyposażonym w dwa niezależne obwody świetlne.

Tradycyjna żarówka P27/7W posiada dwa włókna o mocach:

• 27W – mocniejsze włókno.
• 7W – słabsze włókno.

Takie rozwiązanie pozwala wykorzystywać jedną żarówkę do dwóch różnych funkcji oświetlenia, na przykład światła pozycyjnego i kierunkowskazu albo światła pozycyjnego i STOP, zależnie od konstrukcji pojazdu.

Gniazdo 3157 do żarówek LED Dual Color – białe i pomarańczowe światło

Jednym z najważniejszych zastosowań gniazda 3157 OPTICON jest montaż odpowiednich żarówek LED Dual Color 3157.

Żarówki Dual Color umożliwiają uzyskanie dwóch różnych barw światła w jednym źródle LED:

• Światło białe – wykorzystywane jako światło pozycyjne lub do jazdy dziennej, w zależności od konstrukcji instalacji i lampy.
• Światło pomarańczowe – wykorzystywane jako kierunkowskaz.

Takie rozwiązanie jest szczególnie przydatne podczas modernizacji oświetlenia samochodów sprowadzonych ze Stanów Zjednoczonych, w których jedna żarówka może pełnić dwie funkcje oświetleniowe.

Gniazdo 3157 z trzema przewodami umożliwia wykonanie odpowiednich połączeń dla dwóch niezależnych obwodów zasilania żarówki Dual Color.

Gniazdo 3157 OPTICON do przeróbek samochodów z USA

W wielu samochodach produkowanych na rynek amerykański stosowane są rozwiązania oświetleniowe różniące się od tych spotykanych w pojazdach przeznaczonych na rynek europejski.

Dotyczy to między innymi przednich lamp, w których jedna żarówka realizuje funkcję światła pozycyjnego oraz kierunkowskazu.

Gniazdo 3157 OPTICON jest praktycznym elementem podczas modernizacji takich instalacji, szczególnie w połączeniu z odpowiednio dobranymi żarówkami LED Dual Color 3157 biało-pomarańczowymi.

Dlaczego żarówki LED Dual Color są popularne w samochodach z USA?

• Dwie barwy światła w jednej żarówce – biała i pomarańczowa.
• Możliwość wykorzystania istniejącego miejsca montażowego – przy zachowaniu zgodności z konstrukcją lampy.
• Oddzielne sterowanie funkcjami – odpowiednio podłączone obwody umożliwiają niezależne zasilanie obu funkcji.
• Nowoczesna technologia LED – niższy pobór energii w porównaniu z tradycyjnymi źródłami światła o podobnym zastosowaniu.
• Możliwość modernizacji fabrycznego oświetlenia – bez konieczności wymiany całego zespołu lampy w niektórych instalacjach.

Ważne: możliwość wykorzystania żarówki Dual Color nie oznacza automatycznie, że każda instalacja będzie działała bez dodatkowych zmian. Sposób sterowania funkcjami świetlnymi zależy od konstrukcji samochodu i zastosowanego modelu żarówki LED.

Opis przewodów gniazda 3157 OPTICON – jak podłączyć?

Gniazdo 3156 / 3157 OPTICON posiada trzy przewody przyłączeniowe, które umożliwiają podłączenie dwóch niezależnych funkcji oświetlenia ze wspólną masą.

Oznaczenie przewodów:

• Czarny przewód – masa (-) – wspólne połączenie ujemne instalacji.
• Zielony przewód – zasilanie światła białego (+) – obwód wykorzystywany do zasilania białej funkcji odpowiedniej żarówki LED Dual Color.
• Czerwony przewód – zasilanie światła pomarańczowego (+) – obwód wykorzystywany do zasilania pomarańczowej funkcji odpowiedniej żarówki LED Dual Color.

Przed podłączeniem należy sprawdzić funkcję przewodów oraz zgodność styków gniazda z zastosowaną żarówką. W przypadku tradycyjnej żarówki P27/7W poszczególne przewody odpowiadają za dwa obwody świetlne, a nie za określone barwy światła.

Podłączenie gniazda do żarówki LED Dual Color 3157

1. Wyłącz zasilanie instalacji oświetleniowej.
2. Sprawdź zgodność żarówki z gniazdem 3157.
3. Podłącz czarny przewód do wspólnej masy instalacji.
4. Podłącz zielony przewód do obwodu odpowiedzialnego za białą funkcję światła.
5. Podłącz czerwony przewód do obwodu odpowiedzialnego za pomarańczową funkcję kierunkowskazu.
6. Zabezpiecz połączenia elektryczne przed zwarciem, wilgocią i uszkodzeniami mechanicznymi.
7. Zamontuj odpowiednią żarówkę LED Dual Color 3157.
8. Sprawdź działanie obu funkcji po zakończeniu montażu.

Uwaga: przed montażem należy zweryfikować rzeczywiste przyporządkowanie przewodów do styków oraz instrukcję zastosowanej żarówki. Nie wszystkie modele LED Dual Color posiadają identyczną logikę działania i priorytet kierunkowskazu.

Gniazdo 3156 / 3157 – instalacja dwuprzewodowa i trzyprzewodowa

Jedną z zalet produktu jest możliwość wykorzystania gniazda w instalacjach o różnej liczbie funkcji świetlnych.

Instalacja dwuprzewodowa – żarówka 3156 P27W

W przypadku odpowiedniej żarówki jednofunkcyjnej 3156 wykorzystywany jest jeden obwód zasilania oraz masa.

Przed montażem należy sprawdzić, które styki gniazda współpracują z daną żarówką, oraz prawidłowo zabezpieczyć niewykorzystane przewody.

Instalacja trzyprzewodowa – żarówka 3157 P27/7W

W przypadku żarówki dwufunkcyjnej 3157 wykorzystywane są dwa niezależne obwody zasilania oraz wspólna masa.

Takie rozwiązanie umożliwia obsługę dwóch funkcji świetlnych w jednej żarówce.

Ważne: kompatybilność mechaniczna i elektryczna żarówek 3156 i 3157 zależy od konstrukcji oprawki i rozmieszczenia styków. Nie należy zakładać, że każda żarówka 3156 będzie działała w dowolnym gnieździe 3157.

Gniazdo 3157 do kierunkowskazów LED

Gniazdo 3157 OPTICON może być wykorzystywane podczas modernizacji kierunkowskazów samochodowych na technologię LED.

W połączeniu z odpowiednią żarówką LED Dual Color umożliwia uzyskanie pomarańczowego światła kierunkowskazu oraz drugiej funkcji świetlnej.

W samochodach wyposażonych w elektroniczną kontrolę obciążenia żarówek zastosowanie źródła LED może powodować przyspieszone miganie kierunkowskazów lub komunikat o przepalonej żarówce.

W takich przypadkach konieczne może być zastosowanie odpowiednio dobranych rozwiązań zapewniających zgodność z instalacją pojazdu.

Gniazdo 3157 do świateł pozycyjnych i STOP

Tradycyjne żarówki P27/7W 3157 są wykorzystywane również w instalacjach, w których jedna żarówka odpowiada za światło pozycyjne i STOP.

Dzięki dwóm niezależnym obwodom świetlnym możliwe jest uzyskanie dwóch poziomów jasności.

Oprawka 3157 OPTICON może być stosowana podczas naprawy lub modernizacji takich instalacji, pod warunkiem zgodności mechanicznej i elektrycznej z lampą.

Gniazdo 3156 / 3157 – średnica 43 mm i otwór montażowy 25,5 mm

Przed zakupem oprawki samochodowej należy sprawdzić jej wymiary montażowe.

Wymiary gniazda 3156 / 3157 OPTICON:

• Średnica zewnętrzna: 43 mm.
• Średnica wymaganego otworu montażowego: 25,5 mm.
• Szerokość złącza żarówki: 16 mm.

Podane wymiary umożliwiają porównanie produktu z oryginalną oprawką lub przygotowanym miejscem montażowym.

Co sprawdzić przed zakupem?

• Typ fabrycznej żarówki – 3156 lub 3157.
• Układ styków elektrycznych.
• Liczbę wymaganych funkcji oświetlenia.
• Średnicę otworu montażowego – 25,5 mm.
• Średnicę zewnętrzną oprawki – 43 mm.
• Sposób mocowania gniazda w lampie.
• Dostępną przestrzeń na żarówkę i przewody.

Uwaga: sama zgodność średnicy otworu nie gwarantuje dopasowania do każdej fabrycznej lampy. Należy również sprawdzić konstrukcję mocowania oprawki.

Gniazdo 3156 / 3157 do naprawy uszkodzonego oświetlenia samochodowego

Oprawki żarówek samochodowych są narażone na zmiany temperatury, wilgoć, drgania i wieloletnią eksploatację.

Z czasem może dojść do uszkodzenia styków elektrycznych, deformacji obudowy lub pogorszenia połączeń.

Najczęstsze objawy uszkodzonego gniazda 3156 / 3157

• Żarówka nie świeci mimo sprawnego źródła światła.
• Oświetlenie okresowo zanika.
• Żarówka działa tylko po poruszeniu oprawką.
• Jedna z dwóch funkcji żarówki 3157 nie działa.
• Styki elektryczne są skorodowane.
• Obudowa gniazda jest popękana lub zdeformowana.
• Żarówka nie jest stabilnie zamocowana.
• Uszkodzone zostały przewody przyłączeniowe.

Jeżeli przyczyną usterki jest uszkodzona oprawka, jej wymiana na odpowiednio dobrane gniazdo 3156 / 3157 OPTICON może przywrócić prawidłowe działanie oświetlenia.

OPTICON – wieloletnie doświadczenie w samochodowym oświetleniu LED

Gniazdo 3156 / 3157 z przewodami do żarówek P27W i P27/7W stanowi część oferty akcesoriów samochodowych marki OPTICON.

Produkt powstał z wykorzystaniem wieloletniego doświadczenia firmy OPTICON w dziedzinie samochodowego oświetlenia LED, w tym rozwiązań wykorzystywanych podczas modernizacji oświetlenia samochodów sprowadzonych z USA.

Możliwość montażu odpowiednich żarówek tradycyjnych i zamienników LED, w tym modeli Dual Color 3157, sprawia, że oprawka jest praktycznym elementem podczas naprawy i rozbudowy instalacji oświetleniowych.

Dane techniczne gniazda 3156 / 3157 OPTICON

• Marka: OPTICON.
• Typ produktu: gniazdo / oprawka / konektor samochodowy z przewodami.
• Typ złącza: 3156 / 3157.
• Przeznaczenie: żarówki P27W (3156) i P27/7W (3157).
• Kompatybilność z LED: tak, z odpowiednio dobranymi żarówkami LED 3156 i 3157.
• Kompatybilność z Dual Color: odpowiednie żarówki LED Dual Color 3157.
• Materiał obudowy: tworzywo sztuczne.
• Liczba przewodów: 3.
• Czarny przewód: masa (-).
• Zielony przewód: zasilanie światła białego (+) w odpowiedniej instalacji Dual Color.
• Czerwony przewód: zasilanie światła pomarańczowego (+) w odpowiedniej instalacji Dual Color.
• Średnica zewnętrzna: 43 mm.
• Średnica wymaganego otworu montażowego: 25,5 mm.
• Szerokość złącza żarówki: 16 mm.
• Przykładowe zastosowanie: kierunkowskazy, światła pozycyjne, STOP, cofania, światła dzienne oraz modernizacja oświetlenia samochodów z USA.
• Funkcja: mocowanie odpowiedniej żarówki i połączenie jej z instalacją elektryczną.

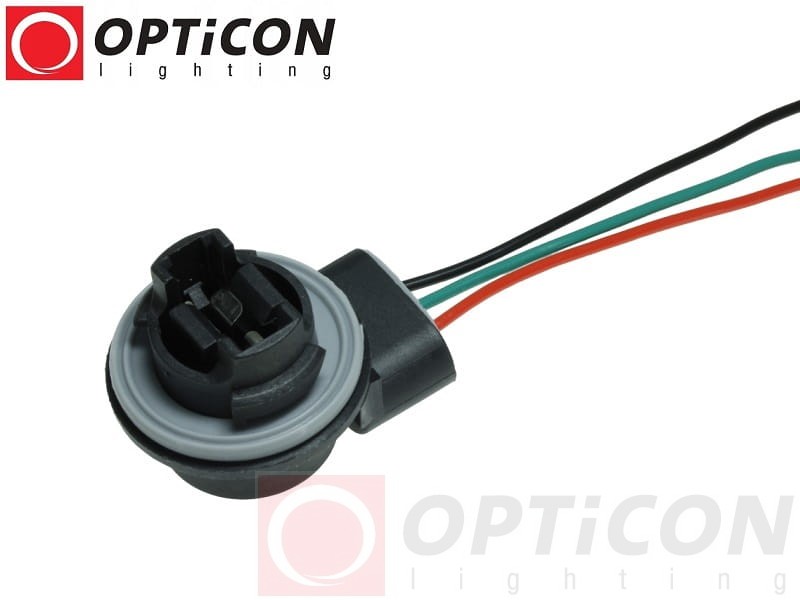

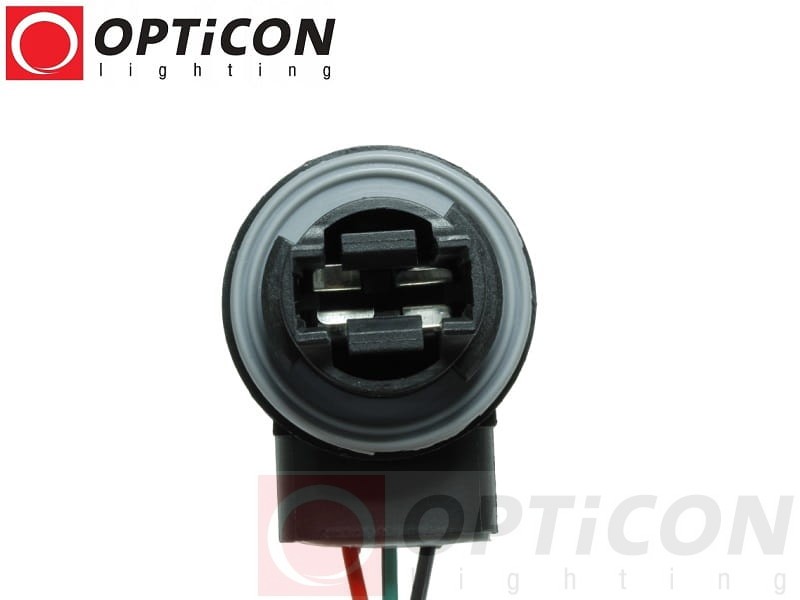

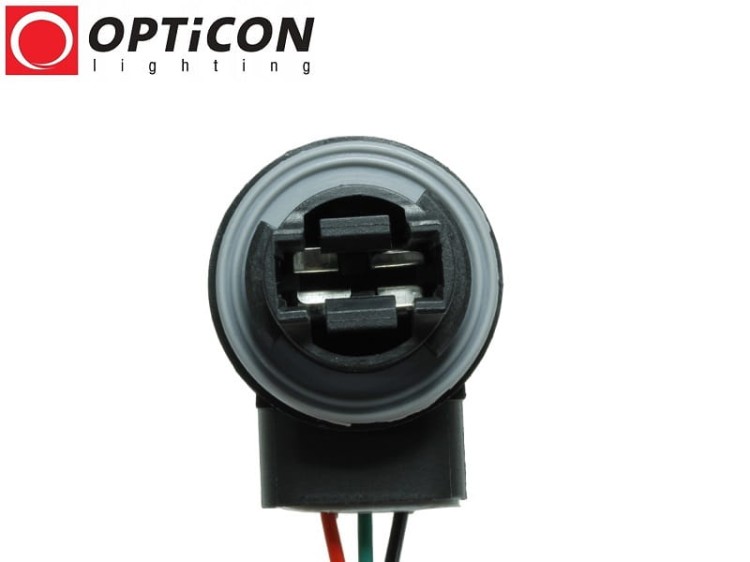

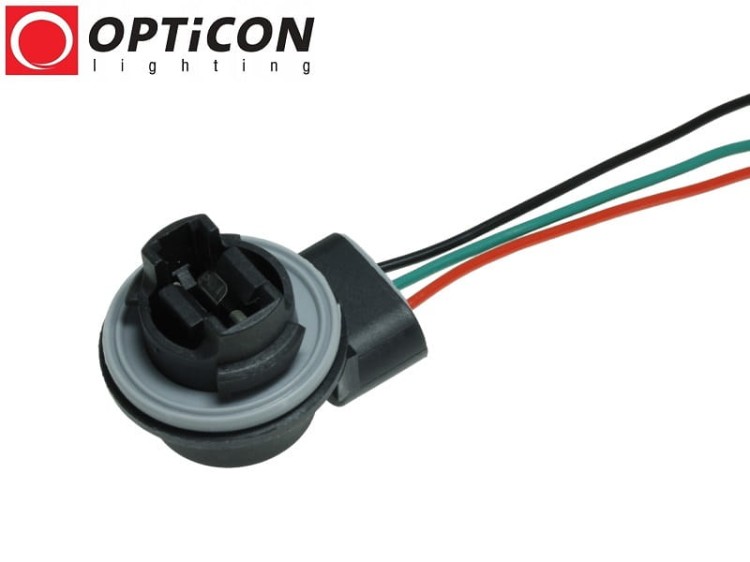

Zdjęcia gniazda 3156 / 3157 OPTICON z przewodami

Najczęściej zadawane pytania – gniazdo 3156 / 3157

Czy gniazdo pasuje do żarówek 3156 P27W?

Tak, produkt jest przeznaczony do odpowiednich żarówek 3156 P27W. Należy sprawdzić zgodność styków i konstrukcji mocowania.

Czy gniazdo pasuje do żarówek 3157 P27/7W?

Tak. Gniazdo jest przeznaczone do żarówek 3157 P27/7W obsługujących dwie funkcje oświetleniowe.

Czy można zamontować żarówki LED Dual Color 3157?

Tak. Produkt może współpracować z odpowiednio dobranymi żarówkami LED Dual Color 3157, umożliwiającymi uzyskanie białego i pomarańczowego światła.

Do czego służą trzy przewody?

Trzy przewody umożliwiają wykonanie wspólnego połączenia masowego oraz podłączenie dwóch niezależnych obwodów świetlnych.

Jaki przewód odpowiada za światło białe?

Według oznaczenia produktu zielony przewód odpowiada za zasilanie białej funkcji światła (+) w odpowiedniej instalacji LED Dual Color.

Jaki przewód odpowiada za światło pomarańczowe?

Według oznaczenia produktu czerwony przewód odpowiada za zasilanie pomarańczowej funkcji światła (+) w odpowiedniej instalacji LED Dual Color.

Czy gniazdo nadaje się do samochodów sprowadzonych z USA?

Tak. Produkt jest szczególnie przydatny podczas modernizacji wybranych instalacji oświetleniowych samochodów z USA wykorzystujących żarówki 3156 lub 3157.

Jaki otwór montażowy jest wymagany?

Gniazdo przeznaczone jest do otworu montażowego o średnicy 25,5 mm. Średnica zewnętrzna wynosi 43 mm.

Czy gniazdo pasuje do każdego samochodu amerykańskiego?

Nie. Należy sprawdzić typ fabrycznej żarówki, układ styków, wymiary oraz sposób mocowania oprawki w lampie.

Dlaczego warto wybrać gniazdo 3156 / 3157 OPTICON?

Gniazdo 3156 / 3157 z przewodami OPTICON to praktyczne rozwiązanie do naprawy i modernizacji oświetlenia samochodowego wykorzystującego żarówki P27W, P27/7W oraz odpowiednie zamienniki LED.

Najważniejsze zalety produktu to możliwość obsługi dwóch funkcji świetlnych, kompatybilność z odpowiednimi żarówkami LED Dual Color 3157, trzy fabrycznie zamontowane przewody oraz wymiary montażowe 43 mm i 25,5 mm.

Produkt powstał z wykorzystaniem wieloletniego doświadczenia firmy OPTICON w samochodowym oświetleniu LED i stanowi praktyczne akcesorium do prac związanych z modernizacją pojazdów, w szczególności samochodów sprowadzonych z USA.

Wybierz gniazdo 3156 / 3157 OPTICON – praktyczną oprawkę do żarówek P27W, P27/7W oraz LED Dual Color biało-pomarańczowych.
