Sterownik OPTICON RGB 6A 12V / 24V DC RF 2,4GHz – Sterownik PWM do Taśm LED RGB

Sterownik LED OPTICON RGB 6A – bezprzewodowe sterowanie kolorami i jasnością

Sterownik OPTICON RGB Strefowy 6A RF 2,4GHz to kompaktowy, trzykanałowy sterownik PWM do wielokolorowych taśm LED RGB 12V i 24V DC. Urządzenie umożliwia wygodne włączanie i wyłączanie oświetlenia, płynną zmianę kolorów, regulację jasności oraz korzystanie z dynamicznych efektów świetlnych.

Sterowanie odbywa się bezprzewodowo za pomocą kompatybilnych pilotów i paneli dotykowych OPTICON RF 2,4GHz. Technologia radiowa pozwala obsługiwać oświetlenie z odległości do 15 metrów, bez konieczności kierowania pilota bezpośrednio na odbiornik.

Sterownik współpracuje z instalacjami 12V DC oraz 24V DC. Posiada 3 kanały wyjściowe po 2A, przeznaczone do sterowania składowymi kolorów czerwonego (R), zielonego (G) i niebieskiego (B). Maksymalny łączny prąd wynosi 6A, co odpowiada mocy do 72W przy 12V lub 144W przy 24V, przy zachowaniu limitu 2A na każdy kanał.

Urządzenie wyposażono w przycisk do ręcznej obsługi, pamięć ostatniego ustawienia oraz możliwość przypisania maksymalnie 6 kompatybilnych pilotów lub paneli sterujących.

Dzięki niewielkim wymiarom 48 × 26 × 13 mm sterownik można zamontować w odpowiednio przygotowanej zabudowie meblowej, suficie podwieszanym lub innym miejscu instalacji LED.

Najważniejsze zalety sterownika OPTICON RGB 6A

• Sterowanie taśmami LED RGB – obsługa wielokolorowego oświetlenia LED.
• Trzy kanały RGB – niezależna regulacja składowych czerwonej, zielonej i niebieskiej.
• Płynna zmiana kolorów – możliwość tworzenia różnych odcieni światła.
• Płynna regulacja jasności – dopasowanie intensywności oświetlenia.
• Efekty dynamiczne – obsługa programów zmiany kolorów dostępnych w kompatybilnym systemie sterowania.
• Napięcie pracy 12V / 24V DC – zastosowanie w popularnych instalacjach LED.
• Prąd maksymalny 6A (3 × 2A) – obsługa odpowiednio dobranych taśm i modułów LED RGB.
• Moc do 72W przy 12V – sterowanie oświetleniem RGB 12V DC.
• Moc do 144W przy 24V – sterowanie oświetleniem RGB 24V DC.
• Technologia PWM – elektroniczna regulacja jasności poszczególnych kanałów.
• Komunikacja RF 2,4GHz – wygodne sterowanie bezprzewodowe.
• Zasięg do 15 metrów – obsługa oświetlenia z różnych miejsc.
• Przycisk na obudowie – możliwość ręcznego sterowania.
• Pamięć ostatniego ustawienia – przywracanie zapamiętanego stanu pracy.
• Obsługa do 6 pilotów lub paneli – sterowanie jednym oświetleniem z kilku miejsc.
• System strefowy OPTICON – współpraca z pilotami wielostrefowymi.
• Synchronizacja sterowników – wspólne wykonywanie poleceń w jednej strefie.
• Kompaktowa obudowa – wymiary 48 × 26 × 13 mm.

Sterowanie oświetleniem RGB – miliony możliwych odcieni

System RGB (Red, Green, Blue) wykorzystuje trzy podstawowe składowe światła:

• R – Red: czerwony.
• G – Green: zielony.
• B – Blue: niebieski.

Poprzez zmianę intensywności świecenia poszczególnych kanałów sterownik umożliwia uzyskiwanie wielu różnych kolorów i odcieni.

Przy zastosowaniu odpowiedniego pilota lub panelu OPTICON użytkownik może szybko zmienić charakter oświetlenia – od subtelnego podświetlenia dekoracyjnego po intensywne, wielokolorowe efekty świetlne.

Przykładowe kolory oświetlenia RGB

• Czerwony – dekoracyjne podświetlenie wnętrza.
• Zielony – efektowe oświetlenie ekspozycji.
• Niebieski – nowoczesne oświetlenie dekoracyjne.
• Fioletowy – podświetlenie salonu lub sypialni.
• Turkusowy – dekoracyjne oświetlenie mebli i wnęk.
• Żółty – ciepły efekt kolorystyczny uzyskany przez mieszanie kanałów.
• Biel RGB – światło powstałe przez zmieszanie składowych czerwonej, zielonej i niebieskiej.

Ważne: klasyczna taśma RGB nie posiada oddzielnego kanału białego. Uzyskiwana przez mieszanie kolorów biel może różnić się od światła emitowanego przez dedykowane diody białe. Do instalacji wymagających osobnego kanału białego należy zastosować odpowiednią taśmę i sterownik RGBW.

Płynna regulacja jasności taśm LED RGB

Sterownik OPTICON RGB 6A umożliwia płynną regulację jasności oświetlenia.

Dzięki temu można dostosować intensywność świecenia taśm LED RGB do aktualnych potrzeb.

Przykładowe ustawienia oświetlenia

• Wysoka jasność: intensywne podświetlenie dekoracyjne.
• Średnia jasność: codzienne oświetlenie nastrojowe.
• Niska jasność: subtelne podświetlenie wieczorne.

Regulacja jasności pozwala uzyskać różne efekty świetlne bez konieczności zmiany całej instalacji LED.

Dynamiczne efekty świetlne RGB

Sterownik obsługuje dynamiczne programy zmiany kolorów dostępne w kompatybilnym systemie sterowania OPTICON.

Funkcje te umożliwiają automatyczną zmianę kolorystyki oświetlenia i tworzenie dekoracyjnych efektów świetlnych.

Przykładowe zastosowania efektów dynamicznych

• Podświetlenie salonu podczas spotkań.
• Dekoracyjne oświetlenie lokali gastronomicznych.
• Efektowe oświetlenie barów i restauracji.
• Podświetlenie witryn sklepowych.
• Oświetlenie stoisk wystawienniczych.
• Wielokolorowe instalacje dekoracyjne.

Zakres dostępnych programów oraz sposób ich obsługi zależą od zastosowanego pilota lub panelu.

Technologia PWM – jak działa sterownik LED RGB?

Sterownik OPTICON RGB wykorzystuje technologię PWM (Pulse Width Modulation), czyli modulację szerokości impulsu.

PWM polega na szybkim przełączaniu zasilania diod LED. Zmiana proporcji czasu włączenia i wyłączenia pozwala regulować średnią moc dostarczaną do poszczególnych kanałów.

W sterowniku RGB technologia ta wykorzystywana jest do sterowania trzema kanałami:

• R: czerwonym.
• G: zielonym.
• B: niebieskim.

Odpowiednia regulacja kanałów umożliwia zmianę koloru oraz jasności całego oświetlenia.

Najważniejsze zalety sterowania PWM

• Płynna regulacja jasności kompatybilnych taśm LED.
• Niezależne sterowanie trzema składowymi RGB.
• Możliwość mieszania kolorów.
• Obsługa dynamicznych zmian oświetlenia.
• Możliwość ograniczenia poboru energii przy obniżonej jasności.

Sterownik RGB 12V / 24V DC – trzy kanały po 2A

Sterownik OPTICON RGB posiada 3 kanały wyjściowe o maksymalnym prądzie 2A każdy.

Łączny maksymalny prąd wynosi 6A.

Maksymalna moc sterownika

Ważne: limit 6A dotyczy sumy obciążeń wszystkich kanałów, natomiast każdy kanał ma osobny limit 2A. Nie wolno przekraczać żadnego z tych parametrów.

Przykład doboru sterownika do taśmy LED RGB

Załóżmy, że instalacja wykorzystuje taśmę LED RGB 24V DC o maksymalnej mocy 14,4W na metr, przy jednoczesnym świeceniu wszystkich trzech kanałów.

Dla odcinka o długości 5 metrów:

5 m × 14,4W/m = 72W

Łączny prąd pobierany przez taśmę wynosi:

72W ÷ 24V = 3A

Takie obciążenie mieści się w łącznym limicie sterownika. Należy jednak dodatkowo sprawdzić, czy żaden z kanałów R, G i B nie pobiera więcej niż 2A.

W przypadku dłuższych odcinków taśm LED należy również uwzględnić spadki napięcia, odpowiedni przekrój przewodów oraz sposób doprowadzenia zasilania.

Bezprzewodowe sterowanie RF 2,4GHz – zasięg do 15 metrów

Sterownik OPTICON RGB wykorzystuje komunikację radiową RF 2,4GHz, umożliwiając sterowanie oświetleniem bez konieczności prowadzenia przewodów pomiędzy pilotem lub panelem a odbiornikiem.

Technologia radiowa nie wymaga bezpośredniej widoczności urządzeń.

Najważniejsze zalety komunikacji RF

• Bezprzewodowe sterowanie kolorami i jasnością.
• Możliwość montażu sterownika w zabudowie.
• Brak konieczności kierowania pilota na odbiornik.
• Współpraca z kompatybilnymi pilotami i panelami OPTICON.
• Możliwość tworzenia stref oświetlenia.
• Zasięg do 15 metrów.

Uwaga: rzeczywisty zasięg zależy od warunków instalacji, przeszkód, elementów metalowych oraz zakłóceń radiowych.

Ręczne sterowanie przyciskiem na obudowie

Sterownik posiada przycisk umożliwiający ręczną obsługę.

Jest to praktyczne rozwiązanie podczas instalacji i konfiguracji urządzenia oraz podstawowego sterowania oświetleniem bez użycia pilota.

Szczegółowy sposób działania przycisku należy sprawdzić w instrukcji sterownika.

Pamięć ostatniego ustawienia

Sterownik OPTICON RGB 6A wyposażono w funkcję pamięci ostatniego ustawienia.

Po ponownym podaniu zasilania urządzenie może przywrócić zapamiętany stan pracy zgodnie z działaniem funkcji pamięci.

Rozwiązanie to ułatwia codzienne korzystanie z oświetlenia dekoracyjnego.

Obsługa do 6 pilotów lub paneli sterujących

Do jednego sterownika OPTICON RGB można przypisać maksymalnie 6 kompatybilnych pilotów lub paneli.

Dzięki temu jednym oświetleniem można sterować z kilku miejsc.

Przykładowe zastosowanie

W dużym salonie można zastosować:

• Panel naścienny przy wejściu.
• Pilot przy kanapie.
• Drugi pilot przy stole.

Wszystkie przypisane urządzenia mogą sterować tym samym odbiornikiem RGB.

System strefowy OPTICON – do 4 niezależnych stref oświetlenia

Sterownik współpracuje z kompatybilnymi pilotami wielostrefowymi OPTICON.

Przy zastosowaniu pilota OPTICON MULTI możliwe jest utworzenie do czterech niezależnych stref oświetlenia.

Przykładowy podział instalacji

• Strefa 1: oświetlenie RGB w salonie.
• Strefa 2: oświetlenie RGB w kuchni.
• Strefa 3: podświetlenie sypialni.
• Strefa 4: oświetlenie dekoracyjne korytarza.

Każda strefa może zawierać jeden lub wiele kompatybilnych sterowników.

Ważne: pojedynczy sterownik OPTICON RGB 6A steruje jednym obwodem oświetlenia RGB z trzema kanałami kolorów. Podział instalacji na cztery niezależne strefy realizowany jest przez odpowiednie przypisanie kilku sterowników do pilota wielostrefowego.

Synchronizacja kilku sterowników RGB w jednej strefie

W rozbudowanych instalacjach LED można zastosować kilka sterowników OPTICON RGB przypisanych do tej samej strefy.

Dzięki temu wszystkie odbiorniki wspólnie reagują na polecenia, umożliwiając jednoczesną zmianę koloru, jasności i obsługiwanych efektów świetlnych.

Przykład zastosowania

W pomieszczeniu zamontowano trzy niezależne instalacje RGB:

• Taśmę LED RGB w suficie podwieszanym.
• Taśmę LED RGB za telewizorem.
• Taśmę LED RGB pod meblami.

Każda instalacja może posiadać własny sterownik OPTICON RGB 6A.

Po przypisaniu wszystkich odbiorników do jednej strefy można sterować nimi jednocześnie z jednego pilota.

Złącza DC 5,5/2,1 mm – wygodny montaż sterownika

Sterownik OPTICON RGB wyposażono w złącze zasilania DC 5,5/2,1 mm oraz wskazane w specyfikacji złącze wyjściowe.

Rozwiązanie to ułatwia montaż przy wykorzystaniu odpowiednich przewodów i adapterów.

Najważniejsze zalety

• Wygodne podłączenie kompatybilnego zasilacza.
• Możliwość wykorzystania gotowych przewodów.
• Łatwy montaż i wymiana urządzenia.
• Estetyczne prowadzenie instalacji.

Ważne: standardowa taśma LED RGB wymaga oddzielnych połączeń kanałów R, G i B oraz wspólnego zasilania. Zwykłe dwupinowe złącze DC 5,5/2,1 mm nie zapewnia bezpośrednio wszystkich wymaganych połączeń RGB. Sposób podłączenia wyjścia sterownika należy sprawdzić w dokumentacji konkretnego modelu.

Należy również uwzględnić dopuszczalne obciążenie prądowe zastosowanych złączy, adapterów i przewodów.

Jak podłączyć sterownik OPTICON RGB 6A?

Sterownik montowany jest pomiędzy zasilaczem LED a wielokolorową taśmą lub modułami LED RGB.

Podstawowy schemat instalacji

Sieć 230V AC → Zasilacz LED 12V / 24V DC → Sterownik OPTICON RGB 6A → Taśma LED RGB (R + G + B)

Podstawowe etapy instalacji

1. Dobierz taśmę LED RGB o odpowiednim napięciu pracy.
2. Dobierz zasilacz LED 12V lub 24V DC zgodny z napięciem taśmy.
3. Sprawdź maksymalną moc i prąd pobierany przez instalację.
4. Upewnij się, że żaden kanał nie będzie obciążony prądem większym niż 2A.
5. Odłącz zasilanie przed rozpoczęciem montażu.
6. Podłącz zasilacz do wejścia sterownika.
7. Podłącz kanały R, G i B oraz wspólne zasilanie taśmy zgodnie ze schematem producenta.
8. Sprawdź prawidłową polaryzację oraz obciążalność przewodów i złączy.
9. Włącz zasilanie.
10. Przypisz kompatybilny pilot lub panel OPTICON.
11. Sprawdź zmianę kolorów, regulację jasności i dostępne efekty świetlne.

Uwaga: sterownik pracuje wyłącznie z napięciem 12V lub 24V DC. Nie wolno podłączać napięcia 230V AC bezpośrednio do sterownika.

Gdzie stosuje się sterownik OPTICON RGB 6A?

Oświetlenie sufitów podwieszanych

Sterowanie wielokolorowymi taśmami LED RGB zamontowanymi w zabudowie sufitowej.

Oświetlenie mebli

Zmiana kolorów podświetlenia szafek, półek i innych elementów zabudowy meblowej.

Podświetlenie telewizora

Tworzenie dekoracyjnej poświaty RGB za telewizorem i sprzętem multimedialnym.

Oświetlenie salonu

Możliwość dopasowania kolorystyki i jasności oświetlenia do charakteru wnętrza.

Oświetlenie sypialni

Subtelne podświetlenie łóżka, zagłówka i dekoracyjnych wnęk.

Oświetlenie pokoju gamingowego

Tworzenie kolorowego oświetlenia stanowiska komputerowego, półek i ścian.

Witryny sklepowe

Zmiana kolorystyki podświetlenia ekspozycji i produktów.

Restauracje i bary

Wielokolorowe oświetlenie dekoracyjne z możliwością regulacji jasności i efektów.

Hotele i lokale usługowe

Tworzenie dekoracyjnych instalacji świetlnych z możliwością zmiany kolorów.

Moduły LED RGB

Sterowanie kompatybilnymi modułami LED RGB wykorzystywanymi w instalacjach dekoracyjnych i reklamowych.

Kompatybilne piloty i panele OPTICON RF 2,4GHz

Sterownik OPTICON RGB 6A współpracuje z kompatybilnymi pilotami i panelami systemu OPTICON RF 2,4GHz.

• Pilot OPTICON RGB jednostrefowy RF 2,4GHz – bezprzewodowe sterowanie jedną strefą oświetlenia RGB, regulacja kolorów i jasności.
• Panel OPTICON RGB jednostrefowy RF 2,4GHz – naścienny panel dotykowy do sterowania kolorami i jasnością taśm LED RGB.
• Pilot OPTICON MULTI wielostrefowy RF 2,4GHz – obsługa do czterech niezależnych stref oświetlenia LED.

Ważne: sterownik OPTICON RGB 6A nie jest zasilaczem ani pilotem. Do stworzenia kompletnego systemu potrzebne są:

1. Sterownik OPTICON RGB 6A – odbiornik sterujący kolorami i jasnością.
2. Kompatybilny pilot lub panel OPTICON – urządzenie do bezprzewodowej obsługi.
3. Zasilacz LED 12V lub 24V DC – odpowiednio dobrany do napięcia i mocy instalacji.
4. Taśma lub moduły LED RGB – źródło wielokolorowego światła.

Sama zgodność częstotliwości RF 2,4GHz nie gwarantuje kompatybilności ze wszystkimi pilotami innych producentów.

Dane techniczne sterownika OPTICON RGB 6A 12V / 24V DC

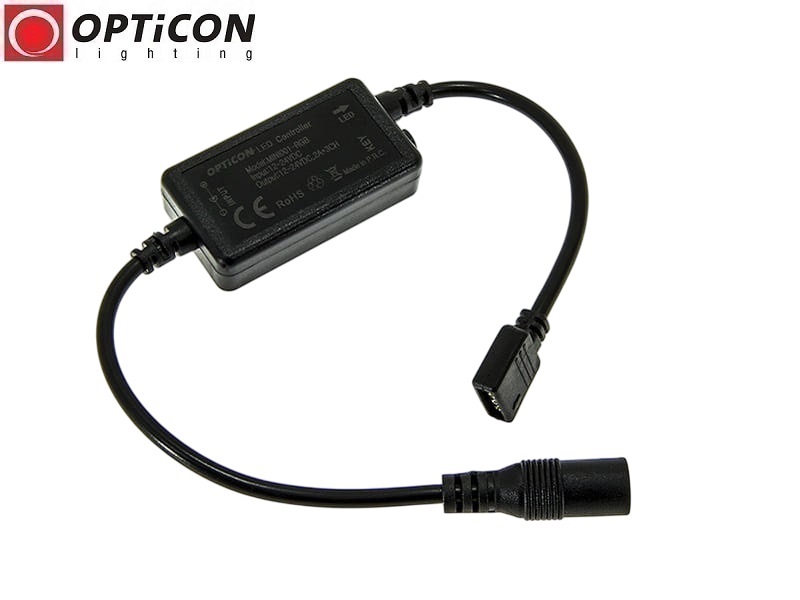

Zdjęcie sterownika OPTICON RGB 6A RF 2,4GHz

FAQ – najczęściej zadawane pytania

Do czego służy sterownik OPTICON RGB 6A?

Sterownik służy do bezprzewodowego sterowania kolorami, jasnością oraz efektami świetlnymi taśm i modułów LED RGB zasilanych napięciem 12V lub 24V DC.

Czy sterownik współpracuje z taśmami LED RGB 12V?

Tak. Sterownik obsługuje odpowiednie taśmy LED RGB 12V DC.

Czy sterownik współpracuje z taśmami LED RGB 24V?

Tak. Sterownik obsługuje odpowiednie taśmy LED RGB 24V DC.

Jaka jest maksymalna moc sterownika?

Maksymalna łączna moc wynosi 72W przy 12V DC lub 144W przy 24V DC, z zachowaniem limitu 2A na każdy kanał.

Czy sterownik umożliwia płynną zmianę kolorów?

Tak. Sterownik reguluje intensywność trzech kanałów RGB, umożliwiając tworzenie różnych kolorów i odcieni.

Czy sterownik posiada dynamiczne programy świetlne?

Tak. Obsługuje dynamiczne efekty dostępne w kompatybilnym systemie sterowania OPTICON.

Czy sterownik posiada pamięć ustawień?

Tak. Urządzenie posiada funkcję pamięci ostatniego ustawienia.

Czy można sterować oświetleniem bez pilota?

Tak. Sterownik wyposażono w przycisk do ręcznej obsługi. Szczegółowe funkcje przycisku określa instrukcja urządzenia.

Ile pilotów można przypisać do jednego sterownika?

Do jednego sterownika można przypisać maksymalnie 6 kompatybilnych pilotów lub paneli.

Czy sterownik współpracuje z pilotem OPTICON MULTI?

Tak. Sterownik współpracuje z kompatybilnym pilotem OPTICON MULTI RF 2,4GHz.

Czy można utworzyć cztery niezależne strefy oświetlenia?

Tak. Przy zastosowaniu odpowiedniego pilota wielostrefowego i kilku sterowników można utworzyć do czterech niezależnych stref.

Czy kilka sterowników może działać jednocześnie?

Tak. Sterowniki przypisane do tej samej strefy mogą wspólnie reagować na polecenia pilota.

Jaki jest zasięg sterowania?

Deklarowany zasięg wynosi do 15 metrów, zależnie od warunków instalacji.

Czy sterownik nadaje się do taśm RGBW?

Nie. Sterownik OPTICON RGB posiada trzy kanały R, G i B. Do taśm RGBW z oddzielnym kanałem białym należy zastosować sterownik RGBW.

Czy sterownik wymaga połączenia z internetem?

Nie. Sterowanie odbywa się lokalnie przez komunikację radiową RF 2,4GHz.

Czy sterownik można podłączyć bezpośrednio do 230V AC?

Nie. Sterownik wymaga zasilania napięciem 12V lub 24V DC z odpowiednio dobranego zasilacza LED.

Dlaczego warto wybrać sterownik OPTICON RGB 6A?

Sterownik OPTICON RGB Strefowy 6A 12V / 24V DC RF 2,4GHz to funkcjonalne rozwiązanie do nowoczesnych instalacji wielokolorowego oświetlenia LED.

Połączenie płynnej regulacji kolorów, regulacji jasności, obsługi efektów dynamicznych, trzech kanałów po 2A oraz komunikacji radiowej RF 2,4GHz zapewnia szerokie możliwości sterowania oświetleniem dekoracyjnym.

Dzięki funkcji pamięci ustawień, obsłudze do 6 pilotów oraz współpracy z systemem strefowym OPTICON urządzenie sprawdza się zarówno w prostych instalacjach domowych, jak i bardziej rozbudowanych systemach oświetlenia LED.

Wybierz sterownik OPTICON RGB 6A RF 2,4GHz i zyskaj wygodną kontrolę nad kolorami oraz jasnością taśm LED RGB 12V i 24V DC.
