Sterownik OPTICON MONO 6A 12V / 24V DC RF 2,4GHz – Ściemniacz PWM do Taśm LED Jednokolorowych

Sterownik LED OPTICON MONO 6A – bezprzewodowe sterowanie jasnością taśm LED 12V i 24V

Sterownik OPTICON MONO Strefowy 6A RF 2,4GHz to kompaktowy, elektroniczny ściemniacz PWM do jednokolorowych taśm LED 12V i 24V DC. Urządzenie umożliwia wygodne włączanie i wyłączanie oświetlenia oraz płynną regulację jasności za pomocą kompatybilnych pilotów i paneli dotykowych marki OPTICON.

Sterownik wykorzystuje bezprzewodową komunikację radiową RF 2,4GHz, zapewniając sterowanie oświetleniem z odległości do 15 metrów. Nie wymaga bezpośredniej widoczności pilota i odbiornika, dlatego może być montowany w zabudowie meblowej, sufitach podwieszanych oraz innych odpowiednio przygotowanych miejscach instalacji.

Urządzenie współpracuje z instalacjami o napięciu 12V DC oraz 24V DC. Maksymalny prąd obciążenia wynosi 6A, co odpowiada mocy do 72W przy 12V lub 144W przy 24V.

Jedną z największych zalet sterownika są złącza DC 5,5/2,1 mm na wejściu i wyjściu, które umożliwiają szybkie podłączenie kompatybilnego zasilacza i oświetlenia LED bez konieczności lutowania przewodów.

Dodatkowo sterownik wyposażony jest w przycisk do ręcznej obsługi, funkcję pamięci ostatniego ustawienia oraz możliwość przypisania maksymalnie 6 pilotów lub paneli sterujących.

Najważniejsze zalety sterownika OPTICON MONO 6A

• Obsługa taśm LED jednokolorowych – sterowanie oświetleniem MONO.
• Napięcie pracy 12V / 24V DC – możliwość zastosowania w popularnych instalacjach niskonapięciowych.
• Maksymalny prąd 6A – obsługa odpowiednio dobranych taśm i modułów LED.
• Moc do 72W przy 12V DC – sterowanie instalacjami LED 12V.
• Moc do 144W przy 24V DC – sterowanie instalacjami LED 24V.
• Technologia PWM – płynna regulacja jasności oświetlenia.
• Komunikacja RF 2,4GHz – bezprzewodowe sterowanie pilotem lub panelem.
• Zasięg do 15 metrów – wygodna obsługa oświetlenia.
• Przycisk na obudowie – możliwość ręcznego sterowania.
• Pamięć ostatniego ustawienia – przywracanie zapamiętanego stanu po ponownym podaniu zasilania.
• Obsługa do 6 pilotów lub paneli – sterowanie tym samym oświetleniem z kilku miejsc.
• System strefowy OPTICON – możliwość tworzenia niezależnych grup oświetlenia.
• Synchronizacja sterowników w jednej strefie – wspólna reakcja na polecenia.
• Złącza DC 5,5/2,1 mm – szybki montaż bez lutowania przy zastosowaniu odpowiednich wtyków.
• Kompaktowa obudowa – wymiary zaledwie 48 × 26 × 13 mm.

Technologia PWM – płynna regulacja jasności taśm LED

Sterownik OPTICON MONO wykorzystuje technologię PWM (Pulse Width Modulation), czyli modulację szerokości impulsu.

Metoda ta polega na bardzo szybkim włączaniu i wyłączaniu zasilania diod LED. Zmiana proporcji czasu włączenia do czasu wyłączenia pozwala regulować średnią moc dostarczaną do oświetlenia, a tym samym jego jasność.

Dlaczego sterowanie PWM jest popularne w oświetleniu LED?

• Umożliwia płynną regulację jasności kompatybilnych taśm LED.
• Pozwala dopasować intensywność światła do charakteru pomieszczenia.
• Ułatwia tworzenie nastrojowego oświetlenia dekoracyjnego.
• Może ograniczać zużycie energii przy zmniejszonej jasności.
• Sprawdza się w instalacjach LED zasilanych stałym napięciem 12V lub 24V DC.

Ważne: sterownik przeznaczony jest do odpowiednich odbiorników LED zasilanych stałym napięciem. Nie należy stosować go do bezpośredniego sterowania oświetleniem 230V AC ani źródłami światła wymagającymi specjalistycznego sterowania stałoprądowego.

Sterownik LED 12V / 24V DC – maksymalnie 6A

Urządzenie współpracuje z instalacjami o napięciu 12V DC lub 24V DC, dzięki czemu można wykorzystać je w wielu popularnych systemach oświetlenia LED.

Maksymalny prąd wyjściowy wynosi 6A.

Maksymalna moc sterownika

Moc instalacji należy dobrać tak, aby nie przekraczała dopuszczalnego obciążenia sterownika. Należy również uwzględnić parametry zasilacza, przewodów i złączy.

Przykład doboru sterownika do taśmy LED

Jeżeli taśma LED 24V DC pobiera 9,6W na metr, to odcinek o długości 10 metrów ma łączną moc:

10 m × 9,6W/m = 96W

Prąd pobierany przez instalację wynosi:

96W ÷ 24V = 4A

Takie obciążenie mieści się w maksymalnych parametrach sterownika OPTICON MONO 6A.

Ważne: przy dłuższych odcinkach taśm LED należy zadbać o prawidłowe rozprowadzenie zasilania, odpowiedni przekrój przewodów oraz ograniczenie spadków napięcia. Maksymalna moc sterownika nie oznacza, że każdą długość taśmy można zasilać jednostronnie.

Bezprzewodowe sterowanie RF 2,4GHz – zasięg do 15 metrów

Sterownik OPTICON MONO 6A wykorzystuje komunikację radiową RF 2,4GHz do odbierania poleceń z kompatybilnych pilotów i paneli naściennych OPTICON.

W przeciwieństwie do systemów wykorzystujących podczerwień nie ma konieczności kierowania pilota bezpośrednio na odbiornik.

Dzięki temu sterownik może zostać umieszczony w odpowiednio przygotowanej zabudowie, a użytkownik zachowuje wygodny dostęp do funkcji sterowania oświetleniem.

Zalety transmisji radiowej

• Bezprzewodowa komunikacja z pilotem lub panelem.
• Brak konieczności bezpośredniej widoczności odbiornika.
• Możliwość ukrycia sterownika w zabudowie.
• Obsługa systemu strefowego.
• Możliwość przypisania kilku urządzeń sterujących.
• Deklarowany zasięg do 15 metrów.

Uwaga: rzeczywisty zasięg komunikacji zależy od warunków montażu, przeszkód, elementów metalowych i zakłóceń radiowych.

Ręczne sterowanie przyciskiem na obudowie

Sterownik został wyposażony w przycisk umożliwiający ręczną obsługę oświetlenia.

To praktyczne rozwiązanie, które pozwala korzystać z podstawowego sterowania bez konieczności każdorazowego używania pilota.

Przycisk może być również przydatny podczas instalacji i sprawdzania działania podłączonego oświetlenia LED.

Szczegółowy sposób obsługi przycisku należy sprawdzić w instrukcji sterownika.

Pamięć ostatniego ustawienia – wygoda codziennego użytkowania

Sterownik OPTICON MONO 6A posiada funkcję pamięci ostatniego ustawienia.

Dzięki temu po ponownym podaniu zasilania urządzenie może przywrócić zapamiętany stan pracy, zgodnie z funkcją pamięci sterownika.

Jest to szczególnie przydatne w instalacjach, w których oświetlenie wykorzystywane jest codziennie z określonym poziomem jasności.

Obsługa do 6 pilotów lub paneli sterujących

Do jednego sterownika OPTICON MONO można przypisać maksymalnie 6 kompatybilnych pilotów lub paneli sterujących.

Takie rozwiązanie umożliwia obsługę tego samego oświetlenia z kilku miejsc.

Przykładowe zastosowanie

W dużym salonie można zastosować:

• Pilot przy kanapie.
• Panel naścienny przy wejściu.
• Drugi pilot przy stole.

Wszystkie przypisane urządzenia mogą sterować tym samym odbiornikiem LED.

Możliwość korzystania z kilku pilotów i paneli jest również praktyczna w korytarzach, sypialniach, biurach i pomieszczeniach usługowych.

System strefowy OPTICON – możliwość sterowania kilkoma grupami oświetlenia

Sterownik współpracuje z systemem strefowym OPTICON, umożliwiając przypisanie odbiornika do odpowiedniej strefy kompatybilnego pilota lub panelu.

Przy zastosowaniu pilota OPTICON MULTI wielostrefowego można utworzyć do 4 niezależnych stref oświetlenia.

Przykładowy podział instalacji

• Strefa 1: oświetlenie sufitu w salonie.
• Strefa 2: oświetlenie mebli kuchennych.
• Strefa 3: podświetlenie schodów.
• Strefa 4: oświetlenie wnęk i półek.

Każda strefa może zawierać jeden lub wiele kompatybilnych sterowników.

Ważne: sterownik OPTICON MONO 6A jest pojedynczym odbiornikiem sterującym jednym podłączonym obwodem oświetlenia jednokolorowego. Podział na cztery strefy realizowany jest przez odpowiednie przypisanie sterowników do pilota wielostrefowego, a nie przez cztery niezależne wyjścia jednego sterownika.

Synchronizacja kilku sterowników w jednej strefie

W instalacjach złożonych z kilku sterowników OPTICON MONO możliwe jest przypisanie odbiorników do tej samej strefy.

Dzięki temu wszystkie przypisane sterowniki reagują na wspólne polecenia, umożliwiając jednoczesne włączanie, wyłączanie i zmianę jasności oświetlenia.

Przykład zastosowania

W pomieszczeniu zamontowano trzy niezależne odcinki taśmy LED 24V:

• Taśmę LED w suficie podwieszanym.
• Taśmę LED za telewizorem.
• Taśmę LED pod półkami.

Każdy odcinek może posiadać własny sterownik OPTICON MONO 6A.

Po przypisaniu wszystkich odbiorników do jednej strefy można sterować nimi jednocześnie z jednego pilota.

Rozwiązanie jest szczególnie przydatne w rozbudowanych instalacjach, w których podział oświetlenia na kilka obwodów jest wygodniejszy niż podłączanie wszystkich taśm do jednego sterownika.

Złącza DC 5,5/2,1 mm – szybki montaż bez lutowania

Sterownik OPTICON MONO 6A został wyposażony w złącze wejściowe oraz wyjściowe DC 5,5/2,1 mm.

Dzięki temu można szybko połączyć urządzenie z kompatybilnym zasilaczem oraz odpowiednio zakończonym przewodem zasilającym taśmę LED.

Najważniejsze zalety złączy DC

• Szybkie podłączenie sterownika.
• Brak konieczności lutowania przy zastosowaniu odpowiednich wtyków.
• Łatwa wymiana urządzenia.
• Estetyczny montaż.
• Możliwość wykorzystania gotowych przewodów i adapterów DC.

Ważne: należy zachować prawidłową polaryzację oraz sprawdzić dopuszczalne obciążenie prądowe wtyków, gniazd i przewodów. Złącze DC 5,5/2,1 mm nie gwarantuje samo w sobie możliwości bezpiecznego przenoszenia prądu 6A – decydują parametry zastosowanych elementów połączeniowych.

Jak podłączyć sterownik OPTICON MONO 6A?

Sterownik montowany jest pomiędzy zasilaczem LED a jednokolorową taśmą lub modułem LED.

Schemat połączenia

Zasilanie 230V AC → Zasilacz LED 12V / 24V DC → Sterownik OPTICON MONO 6A → Taśma LED MONO

Podstawowe etapy instalacji

1. Dobierz zasilacz LED o napięciu zgodnym z taśmą lub modułami LED.
2. Sprawdź całkowitą moc i prąd pobierany przez instalację.
3. Upewnij się, że obciążenie nie przekracza 6A oraz odpowiedniej mocy maksymalnej sterownika.
4. Odłącz zasilanie przed rozpoczęciem montażu.
5. Podłącz wyjście zasilacza do wejścia sterownika.
6. Podłącz jednokolorową taśmę LED do wyjścia sterownika.
7. Sprawdź prawidłową polaryzację i parametry zastosowanych złączy.
8. Włącz zasilanie.
9. Sprawdź działanie przycisku na obudowie.
10. Przypisz kompatybilny pilot lub panel zgodnie z instrukcją parowania.
11. Sprawdź włączanie, wyłączanie i regulację jasności.

Uwaga: sterownik pracuje wyłącznie po stronie niskiego napięcia 12V lub 24V DC. Nie wolno podłączać napięcia 230V AC bezpośrednio do jego wejścia.

Gdzie stosuje się sterownik OPTICON MONO 6A?

Oświetlenie mebli kuchennych

Płynna regulacja jasności taśm LED zamontowanych pod szafkami, w półkach i wewnątrz zabudowy.

Oświetlenie sufitów podwieszanych

Sterowanie jednokolorowymi taśmami LED umieszczonymi w profilach aluminiowych i zabudowie sufitowej.

Podświetlenie schodów

Regulacja jasności dekoracyjnego oświetlenia stopni i ciągów komunikacyjnych.

Oświetlenie salonu

Sterowanie taśmami LED zamontowanymi za telewizorem, pod meblami oraz w dekoracyjnych wnękach.

Oświetlenie sypialni

Możliwość przyciemnienia światła wieczorem i stworzenia nastrojowego oświetlenia.

Oświetlenie garderoby

Regulacja intensywności świecenia taśm LED w szafach i zabudowie meblowej.

Witryny sklepowe

Sterowanie oświetleniem półek, regałów i ekspozycji produktów.

Biura i gabinety

Regulacja jasności oświetlenia pomocniczego i dekoracyjnego.

Hotele i restauracje

Tworzenie komfortowego oświetlenia dekoracyjnego z możliwością sterowania z pilota lub panelu.

Instalacje reklamowe

Sterowanie kompatybilnymi modułami LED jednokolorowymi stosowanymi w elementach reklamowych i ekspozycyjnych.

Kompatybilne piloty i panele OPTICON RF 2,4GHz

Sterownik OPTICON MONO 6A współpracuje z kompatybilnymi pilotami i panelami systemu OPTICON RF 2,4GHz.

• Pilot OPTICON MONO jednostrefowy RF 2,4GHz – bezprzewodowe sterowanie jedną strefą jednokolorowego oświetlenia LED.
• Panel OPTICON MONO jednostrefowy RF 2,4GHz – naścienny panel do wygodnego sterowania jasnością oświetlenia LED.
• Pilot OPTICON MULTI wielostrefowy RF 2,4GHz – obsługa do czterech niezależnych stref oświetlenia.

Ważne: sterownik nie wymaga pilota do podstawowej obsługi przyciskiem na obudowie, jednak do wygodnego bezprzewodowego sterowania należy zastosować kompatybilny pilot lub panel OPTICON.

Sama zgodność częstotliwości RF 2,4GHz nie oznacza automatycznej kompatybilności ze wszystkimi pilotami i panelami innych producentów.

Dane techniczne sterownika OPTICON MONO 6A 12V / 24V DC

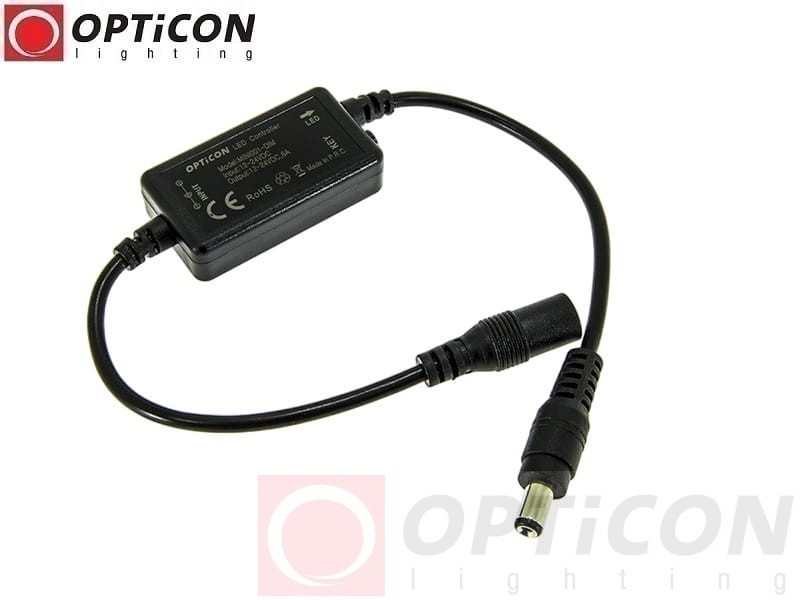

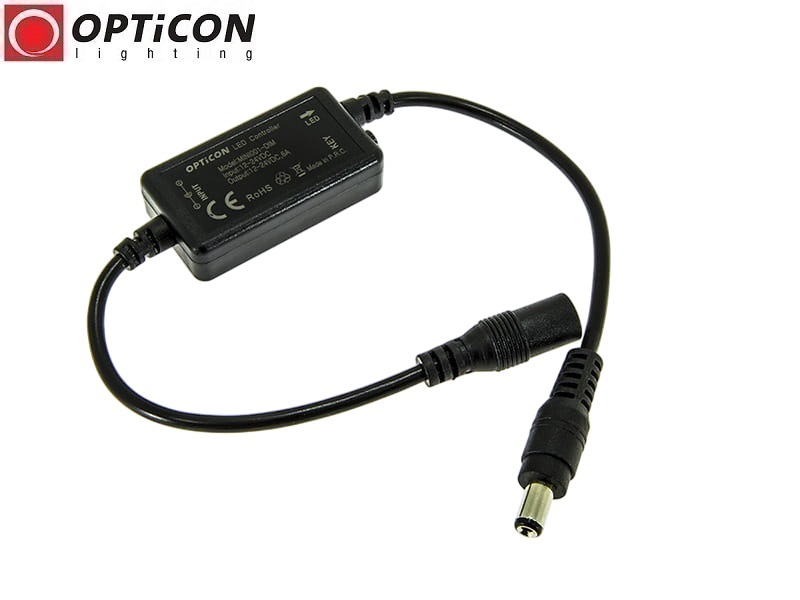

Zdjęcie sterownika OPTICON MONO 6A RF 2,4GHz

FAQ – najczęściej zadawane pytania

Do czego służy sterownik OPTICON MONO 6A?

Sterownik służy do włączania, wyłączania i płynnej regulacji jasności jednokolorowych taśm oraz modułów LED 12V i 24V DC.

Czy sterownik współpracuje z taśmami LED 12V?

Tak. Sterownik obsługuje jednokolorowe taśmy LED 12V DC o łącznym poborze prądu nieprzekraczającym 6A.

Czy sterownik współpracuje z taśmami LED 24V?

Tak. Sterownik może pracować z jednokolorowymi taśmami LED 24V DC o łącznym poborze prądu do 6A.

Jaka jest maksymalna moc sterownika?

Maksymalna moc wynosi 72W przy 12V DC lub 144W przy 24V DC.

Czy sterownik umożliwia płynną regulację jasności?

Tak. Sterownik wykorzystuje technologię PWM do regulacji jasności kompatybilnego oświetlenia LED.

Czy sterownik posiada pamięć ustawień?

Tak. Urządzenie posiada funkcję pamięci ostatniego ustawienia.

Czy można sterować oświetleniem bez pilota?

Tak. Sterownik posiada przycisk umożliwiający ręczną obsługę.

Czy do jednego sterownika można przypisać kilka pilotów?

Tak. Sterownik obsługuje maksymalnie 6 kompatybilnych pilotów lub paneli.

Czy sterownik współpracuje z pilotem OPTICON MULTI?

Tak. Sterownik współpracuje z kompatybilnym pilotem OPTICON MULTI RF 2,4GHz.

Czy można tworzyć kilka stref oświetlenia?

Tak. Przy zastosowaniu odpowiedniego pilota wielostrefowego i kilku sterowników można utworzyć do czterech niezależnych stref.

Czy kilka sterowników może działać jednocześnie?

Tak. Sterowniki przypisane do tej samej strefy mogą wspólnie reagować na polecenia pilota.

Jaki jest zasięg sterowania?

Deklarowany zasięg wynosi do 15 metrów. Rzeczywisty zasięg zależy od warunków instalacji.

Czy sterownik wymaga lutowania przewodów?

Nie, jeżeli zastosowane zasilanie i oświetlenie mają odpowiednie złącza DC 5,5/2,1 mm. Należy jednak sprawdzić ich polaryzację i dopuszczalne obciążenie prądowe.

Czy sterownik może obsługiwać taśmy RGB lub RGBW?

Nie. Sterownik OPTICON MONO 6A jest przeznaczony do jednokolorowych taśm i modułów LED. Do systemów RGB i RGBW należy zastosować odpowiednie sterowniki wielokanałowe.

Czy sterownik można podłączyć bezpośrednio do 230V?

Nie. Sterownik pracuje z napięciem 12V lub 24V DC i wymaga odpowiedniego zasilacza LED.

Czy sterownik nadaje się do montażu w meblach?

Tak. Kompaktowe wymiary ułatwiają montaż w odpowiednio przygotowanej zabudowie meblowej, z zachowaniem warunków pracy urządzenia.

Dlaczego warto wybrać sterownik OPTICON MONO 6A?

Sterownik OPTICON MONO Strefowy 6A 12V / 24V DC RF 2,4GHz to praktyczne rozwiązanie do bezprzewodowego sterowania jednokolorowym oświetleniem LED.

Połączenie technologii PWM, obsługi instalacji 12V i 24V DC, pamięci ustawień, sterowania radiowego oraz możliwości przypisania do 6 pilotów sprawia, że urządzenie doskonale sprawdza się w nowoczesnych instalacjach oświetleniowych.

Dodatkową zaletą są niewielkie wymiary oraz złącza DC 5,5/2,1 mm, które ułatwiają szybkie podłączenie sterownika do kompatybilnych elementów instalacji.

Wybierz sterownik OPTICON MONO 6A RF 2,4GHz i zyskaj wygodną kontrolę nad jasnością taśm LED 12V i 24V DC.
