Jak zasilić 20 m taśmy LED RGB 24V 14,4W/m? Porównujemy dwa schematy połączeń.

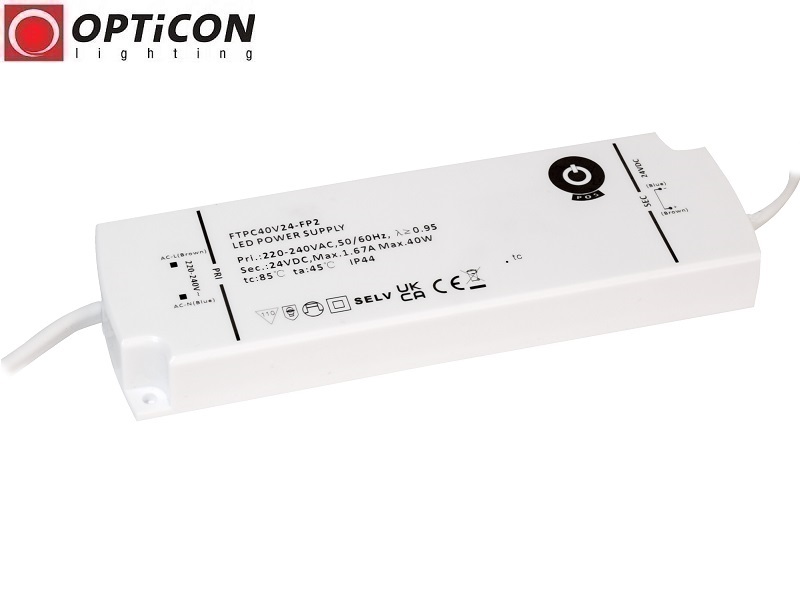

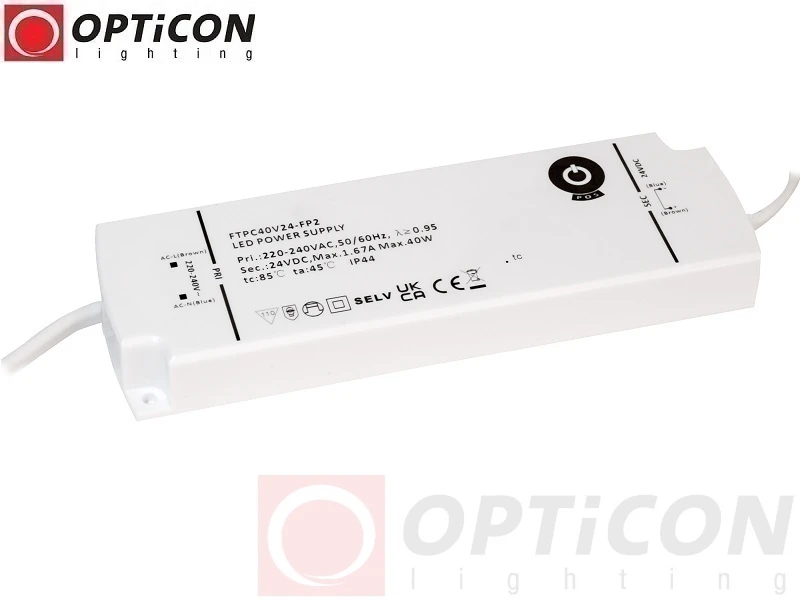

Zasilacz LED POS Power FTPC-40-24V-FP2 24V 40W 1,67A IP44 PFC Ultra Slim
Płaski zasilacz LED 24V 40W z PFC i ochroną IP44
POS Power FTPC-40-24V-FP2 to nowoczesny stabilizowany zasilacz impulsowy LED 24V DC o mocy 40W i maksymalnym prądzie wyjściowym 1,67A. Jest przeznaczony do zasilania taśm LED 24V, modułów LED, lamp liniowych LED oraz innych urządzeń wymagających stabilnego napięcia stałego.
Największymi zaletami modelu FTPC-40-24V-FP2 są smukła obudowa o wysokości zaledwie 17,3 mm, stopień ochrony IP44 oraz zastosowanie układu PFC (Power Factor Correction). Dzięki tym cechom urządzenie sprawdza się zarówno w oświetleniu meblowym i dekoracyjnym, jak i w profesjonalnych instalacjach LED.
Kompaktowe wymiary 158 × 51 × 17,3 mm ułatwiają montaż zasilacza w miejscach o ograniczonej przestrzeni, takich jak szafki, zabudowy meblowe, witryny sklepowe czy przestrzenie techniczne sufitów podwieszanych.
Technologia Constant Voltage (CV) zapewnia stabilizowane napięcie wyjściowe 24V DC, odpowiednie dla kompatybilnych odbiorników LED.
Najważniejsze zalety zasilacza POS Power FTPC-40-24V-FP2
- Moc znamionowa 40W – do małych i średnich instalacji oświetlenia LED.
- Napięcie wyjściowe 24V DC – do taśm, modułów i sterowników LED 24V.
- Maksymalny prąd wyjściowy 1,67A.
- Układ PFC – korekcja współczynnika mocy.
- Stopień ochrony IP44 – ochrona przed bryzgami wody.
- Ultra płaska obudowa – wysokość zaledwie 17,3 mm.
- Kompaktowe wymiary 158 × 51 × 17,3 mm.
- Technologia Constant Voltage (CV) – stabilizowane napięcie wyjściowe.
- Uniwersalne zastosowanie – oświetlenie meblowe, dekoracyjne, reklamowe i ekspozycyjne.
- Łatwiejsze ukrycie w zabudowie – dzięki niewielkiej wysokości obudowy.
Ultra płaska konstrukcja – wysokość tylko 17,3 mm
Zasilacz LED POS Power FTPC-40-24V-FP2 został zaprojektowany z myślą o instalacjach, w których ważne jest ograniczenie przestrzeni zajmowanej przez urządzenie zasilające.
Jego wymiary wynoszą:
- Długość: 158 mm.
- Szerokość: 51 mm.
- Wysokość: 17,3 mm.
Niewielka wysokość umożliwia łatwiejsze dopasowanie zasilacza do płytkich przestrzeni montażowych. To szczególnie przydatne w nowoczesnym oświetleniu meblowym, kuchennym i dekoracyjnym.
Płaski zasilacz LED 24V 40W może być stosowany w odpowiednio przygotowanych zabudowach, w których standardowe zasilacze o większych wymiarach byłyby trudniejsze do zamontowania.
Podczas montażu należy zachować odpowiednie warunki odprowadzania ciepła i przestrzegać zaleceń producenta.
Stabilizowane napięcie 24V DC – Constant Voltage (CV)
Model FTPC-40-24V-FP2 pracuje w technologii Constant Voltage (CV), czyli stałego napięcia.
Jego zadaniem jest utrzymywanie stabilizowanego napięcia wyjściowego 24V DC w dopuszczalnych warunkach pracy. Prąd pobierany z zasilacza zależy od zapotrzebowania podłączonych urządzeń i nie może przekraczać 1,67A.
Zasilacz może współpracować z:
- Taśmami LED 24V DC.
- Modułami LED 24V.
- Kompatybilnymi lampami liniowymi LED 24V.
- Sterownikami i kontrolerami LED 24V.
- Innymi urządzeniami wymagającymi stabilizowanego napięcia 24V DC.
Ważne: Zasilacz nie jest przeznaczony do bezpośredniego zasilania taśm LED 12V ani źródeł światła wymagających zasilacza stałoprądowego Constant Current (CC).
Układ PFC – korekcja współczynnika mocy
POS Power FTPC-40-24V-FP2 posiada układ PFC (Power Factor Correction), którego zadaniem jest poprawa współczynnika mocy i charakterystyki poboru prądu z sieci elektrycznej.
Zasilacze impulsowe mogą pobierać prąd w sposób niesinusoidalny. Powstające odkształcenia wpływają na współczynnik mocy i parametry obciążenia instalacji.
Odpowiednio zaprojektowany układ PFC pozwala ograniczać te niekorzystne zjawiska w zakresie wynikającym z konstrukcji urządzenia.
Dlaczego warto wybrać zasilacz LED z PFC?
- Poprawa współczynnika mocy – korzystniejsza relacja mocy czynnej do pozornej.
- Poprawa parametrów poboru prądu – zależnie od rodzaju zastosowanego układu PFC.
- Znaczenie w większych instalacjach – szczególnie gdy jednocześnie pracuje wiele zasilaczy LED.
- Korzyści projektowe – możliwość uwzględnienia parametrów współczynnika mocy podczas projektowania instalacji elektrycznej.
W przypadku pojedynczego zasilacza 40W wpływ PFC na całą instalację może być niewielki. Jednak w dużych obiektach, w których pracuje wiele urządzeń elektronicznych, ich łączna charakterystyka poboru prądu ma większe znaczenie.
PFC a moc bierna – co warto wiedzieć?
W instalacjach elektrycznych występują między innymi moc czynna, moc bierna oraz moc pozorna.
Współczynnik mocy określa stosunek mocy czynnej do mocy pozornej. W przypadku zasilaczy impulsowych jego wartość może zależeć zarówno od przesunięcia fazowego, jak i odkształcenia przebiegu prądu.
Układ PFC poprawia współczynnik mocy zasilacza, jednak nie jest tym samym co kompensacja mocy biernej całego obiektu.
Rzeczywisty bilans mocy biernej zależy od wszystkich odbiorników podłączonych do instalacji oraz ich parametrów elektrycznych.
Moc bierna a rachunki za energię elektryczną w firmach
W przedsiębiorstwach nadmierny pobór energii biernej może powodować dodatkowe opłaty i zwiększać rachunki za prąd. Zależy to od warunków umowy, taryfy i parametrów całej instalacji.
Dlatego podczas projektowania systemów oświetleniowych w sklepach, biurach, magazynach i zakładach produkcyjnych warto uwzględniać nie tylko moc zasilaczy, ale także ich współczynnik mocy i obecność układu PFC.
Zastosowanie zasilaczy wyposażonych w korekcję współczynnika mocy może stanowić jeden z elementów poprawy parametrów elektrycznych większej instalacji.
Uwaga: Samo zastosowanie zasilacza z PFC nie gwarantuje zmniejszenia rachunków za energię elektryczną ani wyeliminowania opłat za energię bierną.
Stopień ochrony IP44 – zabezpieczenie przed bryzgami wody
POS FTPC-40-24V-FP2 posiada stopień ochrony IP44, który zapewnia dodatkową ochronę w porównaniu z wieloma standardowymi zasilaczami IP20.
Oznaczenie IP44 informuje o:
- Ochronie przed ciałami obcymi o średnicy 1 mm i większej.
- Ochronie przed bryzgami wody z różnych kierunków.
Stopień IP44 jest przydatny w instalacjach, w których istnieje ryzyko przypadkowego zachlapania, pod warunkiem odpowiedniego doboru miejsca montażu i prawidłowego zabezpieczenia połączeń elektrycznych.
Ważne: IP44 nie oznacza pełnej wodoodporności. Zasilacza nie należy zanurzać w wodzie ani narażać na intensywne strumienie wody. Przy zastosowaniach zewnętrznych należy zapewnić dodatkową ochronę odpowiednią do warunków środowiskowych.
Moc 40W i prąd 1,67A – jak dobrać zasilacz do taśmy LED?
Zasilacz oferuje napięcie wyjściowe 24V DC oraz maksymalny prąd 1,67A.
Moc wynikająca z podanych parametrów wynosi:
24V × 1,67A = 40,08W.
Do doboru obciążenia należy przyjąć deklarowaną moc znamionową 40W i nie przekraczać maksymalnego prądu 1,67A.
W instalacjach LED często stosuje się orientacyjny zapas mocy na poziomie 15–20%, aby ograniczyć długotrwałą pracę zasilacza przy maksymalnym obciążeniu.
Przykład doboru zasilacza LED 24V 40W
Instalacja wykorzystuje 3 metry taśmy LED 24V o mocy 9,6W/m.
Łączny pobór mocy wynosi:
3 m × 9,6W/m = 28,8W.
Przy zasilaczu o mocy 40W pozostaje 11,2W zapasu mocy.
Model FTPC-40-24V-FP2 może zasilać taką instalację, pod warunkiem prawidłowego wykonania połączeń i zachowania dopuszczalnych parametrów pracy.
Orientacyjna długość taśmy LED przy obciążeniu do 32W
| Moc taśmy LED | Orientacyjna łączna długość |
|---|---|
| 4,8 W/m | około 6,6 m |
| 6 W/m | około 5,3 m |
| 8 W/m | 4 m |
| 9,6 W/m | około 3,3 m |
| 12 W/m | około 2,6 m |
| 14,4 W/m | około 2,2 m |
| 16 W/m | 2 m |
| 19,2 W/m | około 1,6 m |
| 24 W/m | około 1,3 m |
Wskazówka: Tabela przedstawia orientacyjny bilans mocy przy obciążeniu do 32W, czyli 80% mocy znamionowej zasilacza.
Podane długości dotyczą sumarycznej długości taśmy LED, a nie maksymalnej długości jednego odcinka. W przypadku dłuższych instalacji należy uwzględnić spadki napięcia, przekrój przewodów i sposób rozprowadzenia zasilania.
Gdzie stosuje się zasilacz POS Power FTPC-40-24V-FP2?
Płaski zasilacz LED 24V 40W IP44 z PFC znajduje zastosowanie w wielu instalacjach oświetleniowych wymagających stabilizowanego napięcia 24V DC.
- Taśmy LED 24V – oświetlenie dekoracyjne i użytkowe.
- Moduły LED 24V – podświetlenie reklam i elementów ekspozycyjnych.
- Oświetlenie kuchenne – podświetlenie szafek i blatów.
- Oświetlenie meblowe – półki, regały, garderoby i zabudowy.
- Profile aluminiowe LED – instalacje z taśmami LED 24V.
- Witryny sklepowe – oświetlenie ekspozycji handlowych.
- Oświetlenie dekoracyjne – wnęki, półki i elementy wystroju.
- Sufity podwieszane – instalacje w odpowiednio przygotowanych przestrzeniach technicznych.
- Kasetony reklamowe – kompatybilne moduły LED 24V.
- Instalacje komercyjne – oświetlenie w sklepach, biurach i lokalach usługowych.
Dane techniczne – POS Power FTPC-40-24V-FP2
| Parametr | Specyfikacja |
|---|---|
| Producent | POS Power |
| Seria | FTPC |
| Model | FTPC-40-24V-FP2 |
| Rodzaj urządzenia | Stabilizowany zasilacz impulsowy LED |
| Technologia | Constant Voltage (CV) |
| Układ PFC | Tak – korekcja współczynnika mocy |
| Napięcie wyjściowe | 24V DC |
| Moc znamionowa | 40W |
| Maksymalny prąd wyjściowy | 1,67A |
| Stopień ochrony | IP44 |
| Wymiary | 158 × 51 × 17,3 mm |
| Wysokość obudowy | 17,3 mm |
Najczęściej zadawane pytania – FAQ
Czy zasilacz FTPC-40-24V-FP2 nadaje się do taśm LED 24V?
Tak. Jest przeznaczony do zasilania kompatybilnych taśm LED 24V, pod warunkiem prawidłowego doboru mocy i sposobu podłączenia.
Jaką moc ma zasilacz POS Power FTPC-40-24V-FP2?
Moc znamionowa wynosi 40W, a maksymalny prąd wyjściowy to 1,67A.
Czy zasilacz posiada układ PFC?
Tak. Model FTPC-40-24V-FP2 wyposażono w układ korekcji współczynnika mocy PFC.
Czy zasilacz IP44 jest wodoodporny?
Stopień IP44 zapewnia ochronę przed bryzgami wody, ale nie oznacza pełnej wodoodporności. Zasilacza nie należy zanurzać ani narażać na intensywne strumienie wody.
Czy zasilacz można stosować w kuchni?
Tak, w odpowiednio dobranym miejscu montażu. Należy zapewnić zgodność warunków otoczenia ze stopniem ochrony IP44 oraz prawidłowo zabezpieczyć połączenia elektryczne.
Czy zasilacz nadaje się do zabudowy meblowej?
Tak. Kompaktowa obudowa o wysokości 17,3 mm ułatwia zastosowanie w odpowiednio przygotowanych zabudowach meblowych, pod warunkiem zapewnienia właściwych warunków chłodzenia i montażu.
Czy można podłączyć do niego taśmę LED 12V?
Nie. Zasilacz dostarcza napięcie 24V DC i nie nadaje się do bezpośredniego zasilania taśm LED 12V.
POS Power FTPC-40-24V-FP2 – zasilacz LED 24V 40W IP44 z PFC
Zasilacz LED POS Power FTPC-40-24V-FP2 24V DC 40W 1,67A IP44 to praktyczne rozwiązanie do instalacji wymagających stabilizowanego napięcia 24V, kompaktowych wymiarów i dodatkowej ochrony przed bryzgami wody.
Połączenie ultra płaskiej obudowy o wysokości 17,3 mm, układu PFC, stopnia ochrony IP44 oraz technologii Constant Voltage (CV) sprawia, że model doskonale sprawdza się w oświetleniu meblowym, dekoracyjnym, ekspozycyjnym oraz innych kompatybilnych instalacjach LED 24V.
