Zasilacz LED POS Power FTPC-20-24V-FP2 24V 20W 0,83A IP44 z PFC
Kompaktowy zasilacz LED 24V 20W z korekcją współczynnika mocy PFC

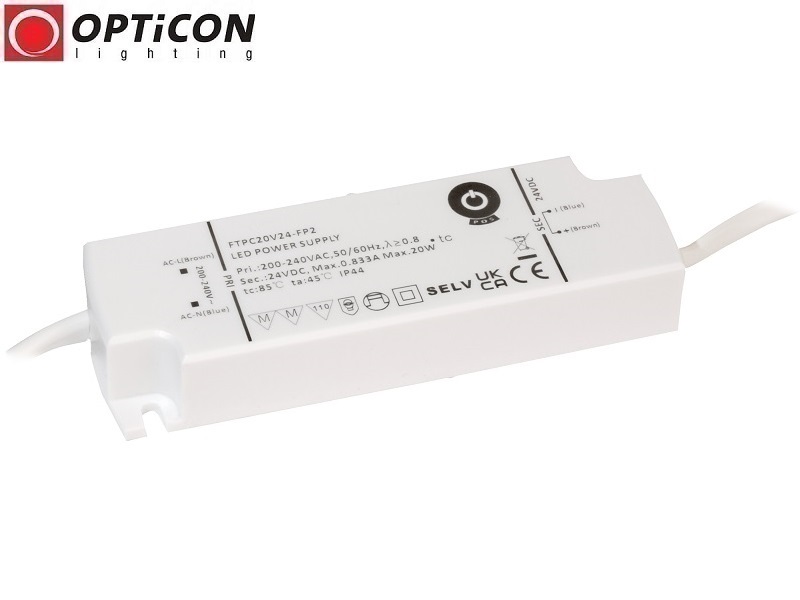

POS Power FTPC-20-24V-FP2 to kompaktowy, stabilizowany zasilacz impulsowy LED 24V DC o mocy 20W i maksymalnym prądzie wyjściowym 0,83A. Przeznaczony jest do zasilania taśm LED 24V, modułów LED, sterowników oświetlenia oraz innych urządzeń wymagających stabilnego napięcia stałego 24V.
Zasilacz wyróżnia się niewielkimi wymiarami 113,6 × 37 × 18 mm, dzięki czemu sprawdza się w instalacjach, w których przestrzeń montażowa jest ograniczona. Smukła obudowa ułatwia umieszczenie urządzenia w zabudowach meblowych, szafkach kuchennych, witrynach sklepowych oraz innych elementach oświetlenia dekoracyjnego.
Ważną zaletą modelu FTPC-20-24V-FP2 jest zastosowanie układu PFC (Power Factor Correction), który poprawia współczynnik mocy i parametry poboru prądu z sieci elektrycznej.
Urządzenie posiada również stopień ochrony IP44, zapewniający ochronę przed wnikaniem ciał obcych o średnicy 1 mm i większej oraz przed bryzgami wody z różnych kierunków.
Najważniejsze zalety zasilacza POS Power FTPC-20-24V-FP2
- Stabilizowane napięcie wyjściowe 24V DC – do kompatybilnych taśm i modułów LED.
- Moc znamionowa 20W – do niewielkich instalacji oświetleniowych.
- Maksymalny prąd wyjściowy 0,83A.
- Technologia Constant Voltage (CV) – stabilizacja napięcia.
- Układ PFC – korekcja współczynnika mocy.
- Stopień ochrony IP44 – ochrona przed bryzgami wody.
- Kompaktowe wymiary 113,6 × 37 × 18 mm.
- Wysokość obudowy tylko 18 mm – łatwiejszy montaż w ograniczonej przestrzeni.
- Przeznaczenie do instalacji LED 24V – oświetlenie meblowe, dekoracyjne i ekspozycyjne.
- Stabilizowane zasilanie – odpowiednie dla urządzeń wymagających stałego napięcia 24V DC.
Stabilizowany zasilacz LED 24V – technologia Constant Voltage (CV)
POS FTPC-20-24V-FP2 pracuje w technologii Constant Voltage (CV), czyli stałego napięcia wyjściowego.
Oznacza to, że zasilacz utrzymuje stabilizowane napięcie 24V DC w dopuszczalnym zakresie warunków pracy, a prąd pobierany przez podłączone urządzenia zależy od ich rzeczywistego zapotrzebowania.
Rozwiązanie to jest przeznaczone do zasilania:
- Taśm LED 24V DC.
- Modułów LED 24V.
- Kompatybilnych lamp liniowych LED 24V.
- Sterowników LED 24V.
- Innych urządzeń wymagających stabilizowanego napięcia 24V DC.
Ważne: Zasilacz nie jest przeznaczony do bezpośredniego zasilania urządzeń wymagających napięcia 12V DC ani diod LED wymagających zasilacza stałoprądowego Constant Current (CC).
Układ PFC – co to jest i dlaczego ma znaczenie?
Zasilacz LED POS Power FTPC-20-24V-FP2 posiada układ PFC, czyli Power Factor Correction – korekcję współczynnika mocy.
W zasilaczach impulsowych prąd pobierany z sieci elektrycznej może mieć przebieg odkształcony względem napięcia. Może to wpływać na współczynnik mocy oraz charakterystykę obciążenia instalacji elektrycznej.
Zadaniem układu PFC jest poprawa współczynnika mocy oraz sposobu pobierania prądu z sieci.
Jakie korzyści zapewnia PFC?
- Poprawa współczynnika mocy – korzystniejsza relacja mocy czynnej do mocy pozornej.
- Poprawa parametrów poboru prądu – zależnie od zastosowanego rozwiązania PFC.
- Znaczenie w większych instalacjach – szczególnie gdy jednocześnie pracuje wiele zasilaczy LED.
- Lepsze parametry elektryczne urządzenia – ważne w profesjonalnych systemach oświetleniowych.
W instalacjach domowych wpływ pojedynczego zasilacza o mocy 20W może być niewielki, jednak w obiektach wykorzystujących wiele urządzeń elektronicznych parametry ich poboru prądu mają większe znaczenie.
PFC a moc bierna – czy zasilacz może wpływać na rachunki za prąd?
W instalacjach elektrycznych wyróżnia się między innymi moc czynną, bierną i pozorną. Współczynnik mocy określa stosunek mocy czynnej do pozornej i może zależeć zarówno od przesunięcia fazowego, jak i odkształcenia przebiegu prądu.
Układ PFC poprawia współczynnik mocy zasilacza, jednak nie jest tym samym co kompensacja mocy biernej całej instalacji.
W przypadku przedsiębiorstw nadmierna energia bierna może powodować dodatkowe opłaty i wyższe rachunki za energię elektryczną. Zależy to od warunków umowy, taryfy oraz parametrów całej instalacji.
Dlatego przy projektowaniu oświetlenia sklepów, biur, magazynów i innych obiektów komercyjnych warto zwracać uwagę na współczynnik mocy stosowanych urządzeń.
Ważne: Samo zastosowanie zasilacza z PFC nie gwarantuje obniżenia rachunków ani wyeliminowania opłat za energię bierną. Rzeczywisty efekt zależy od parametrów całej instalacji i sposobu jej rozliczania.
Stopień ochrony IP44 – zabezpieczenie przed bryzgami wody
POS FTPC-20-24V-FP2 posiada stopień ochrony IP44, co oznacza:
- Cyfra 4 – ochrona przed wnikaniem ciał obcych o średnicy 1 mm i większej.
- Cyfra 4 – ochrona przed bryzgami wody z różnych kierunków.
W porównaniu z zasilaczami IP20 model IP44 zapewnia dodatkową ochronę przed zachlapaniem. Może być przydatny w odpowiednio zaprojektowanych instalacjach, w których występuje ryzyko przypadkowych bryzgów wody.
Uwaga: IP44 nie oznacza pełnej wodoodporności. Zasilacza nie należy zanurzać w wodzie ani narażać na intensywne strumienie wody. Stopień ochrony całej instalacji zależy również od prawidłowego wykonania połączeń elektrycznych.
Kompaktowe wymiary – tylko 113,6 × 37 × 18 mm
Jedną z największych zalet modelu FTPC-20-24V-FP2 jest niewielka obudowa, która ułatwia montaż w miejscach o ograniczonej przestrzeni.
- Długość: 113,6 mm.
- Szerokość: 37 mm.
- Wysokość: 18 mm.
Dzięki wysokości wynoszącej zaledwie 18 mm zasilacz może być praktycznym rozwiązaniem w oświetleniu meblowym, dekoracyjnym i ekspozycyjnym.
Podczas montażu należy zapewnić odpowiednie warunki odprowadzania ciepła oraz przestrzegać instrukcji producenta.
Moc 20W i prąd 0,83A – jak dobrać zasilacz do taśmy LED?
Zasilacz dostarcza napięcie 24V DC i prąd wyjściowy do 0,83A.
Moc wynikająca z podanych parametrów elektrycznych wynosi:
24V × 0,83A = 19,92W.
Odpowiada to znamionowej mocy urządzenia wynoszącej 20W.
Podczas doboru należy uwzględnić całkowity pobór mocy podłączonych urządzeń. W instalacjach LED często stosuje się orientacyjny zapas mocy na poziomie 15–20%.
Przykład doboru zasilacza LED 24V 20W
Instalacja wykorzystuje 1,5 metra taśmy LED 24V o mocy 9,6W/m.
Łączny pobór mocy wynosi:
1,5 m × 9,6W/m = 14,4W.
Przy zasilaczu o mocy 20W pozostaje 5,6W zapasu mocy.
Model FTPC-20-24V-FP2 może zasilać taką instalację, pod warunkiem prawidłowego wykonania połączeń i zachowania dopuszczalnych parametrów pracy.
Orientacyjna długość taśmy LED przy obciążeniu do 16W
| Moc taśmy LED | Orientacyjna łączna długość |
|---|---|
| 4,8 W/m | około 3,3 m |
| 6 W/m | około 2,6 m |
| 8 W/m | 2 m |
| 9,6 W/m | około 1,6 m |
| 12 W/m | około 1,3 m |
| 14,4 W/m | około 1,1 m |
| 16 W/m | 1 m |
| 19,2 W/m | około 0,8 m |
| 24 W/m | około 0,6 m |
Wskazówka: Tabela przedstawia orientacyjny bilans mocy przy obciążeniu do 16W, czyli 80% mocy znamionowej zasilacza.
Rzeczywisty dobór powinien uwzględniać parametry konkretnej taśmy LED, warunki montażu, długość przewodów oraz sposób wykonania instalacji.
Gdzie stosuje się zasilacz POS FTPC-20-24V-FP2?
Kompaktowy zasilacz LED 24V 20W IP44 z PFC sprawdza się w niewielkich instalacjach oświetleniowych wymagających stabilizowanego napięcia 24V DC.
- Taśmy LED 24V – niewielkie instalacje oświetlenia dekoracyjnego.
- Moduły LED 24V – podświetlenie reklam i elementów ekspozycyjnych.
- Oświetlenie kuchenne – podświetlenie szafek i blatów.
- Oświetlenie meblowe – półki, regały, garderoby i zabudowy.
- Profile aluminiowe LED – instalacje z taśmami LED 24V.
- Witryny sklepowe – oświetlenie ekspozycji handlowych.
- Oświetlenie dekoracyjne – wnęki, półki i elementy wystroju.
- Małe kasetony reklamowe – kompatybilne moduły LED 24V.
- Instalacje komercyjne – oświetlenie w sklepach, biurach i lokalach usługowych.
Dane techniczne – POS Power FTPC-20-24V-FP2
| Parametr | Specyfikacja |
|---|---|
| Producent | POS Power |
| Model | FTPC-20-24V-FP2 |
| Rodzaj urządzenia | Stabilizowany zasilacz impulsowy LED |
| Technologia | Constant Voltage (CV) |
| Układ PFC | Tak – korekcja współczynnika mocy |
| Napięcie wyjściowe | 24V DC |
| Moc znamionowa | 20W |
| Maksymalny prąd wyjściowy | 0,83A |
| Stopień ochrony | IP44 |
| Wymiary | 113,6 × 37 × 18 mm |
| Wysokość obudowy | 18 mm |
Najczęściej zadawane pytania – FAQ
Czy zasilacz FTPC-20-24V-FP2 nadaje się do taśm LED 24V?
Tak. Zasilacz jest przeznaczony do kompatybilnych taśm LED 24V, pod warunkiem prawidłowego doboru mocy i wykonania połączeń.
Jaką moc ma zasilacz POS Power FTPC-20-24V-FP2?
Moc znamionowa wynosi 20W, a maksymalny prąd wyjściowy to 0,83A.
Czy zasilacz posiada układ PFC?
Tak. Model FTPC-20-24V-FP2 posiada układ korekcji współczynnika mocy PFC.
Czy zasilacz IP44 jest wodoodporny?
Stopień IP44 zapewnia ochronę przed bryzgami wody, ale nie oznacza pełnej wodoodporności. Zasilacza nie należy zanurzać ani narażać na intensywne strumienie wody.
Czy zasilacz można stosować w kuchni?
Tak, w odpowiednio dobranym miejscu montażu. Należy zapewnić zgodność warunków otoczenia ze stopniem ochrony IP44 oraz prawidłowo zabezpieczyć połączenia elektryczne.
Czy można podłączyć do niego taśmę LED 12V?
Nie. Zasilacz dostarcza napięcie 24V DC i nie nadaje się do bezpośredniego zasilania taśm LED 12V.
POS Power FTPC-20-24V-FP2 – kompaktowy zasilacz LED 24V 20W IP44 z PFC
Zasilacz LED POS Power FTPC-20-24V-FP2 24V DC 20W 0,83A IP44 to praktyczne rozwiązanie do niewielkich instalacji wymagających stabilizowanego napięcia 24V oraz kompaktowych wymiarów.
Połączenie obudowy o wysokości 18 mm, układu PFC, stopnia ochrony IP44 oraz technologii Constant Voltage (CV) sprawia, że model jest odpowiednim wyborem do oświetlenia meblowego, dekoracyjnego, ekspozycyjnego i innych kompatybilnych instalacji LED 24V.
