Sterownik LED OPTICON MONO RF 2,4GHz 25A 12V 24V DC z Pilotem 4-Strefowym – Ściemniacz PWM 300W / 600W

Sterownik jednokolorowych taśm LED OPTICON MONO z pilotem wielostrefowym

Sterownik LED OPTICON MONO RF 2,4GHz 25A z pilotem czterostrefowym to wydajny zestaw przeznaczony do bezprzewodowego sterowania jednokolorowymi taśmami LED i modułami LED 12V oraz 24V DC. Umożliwia wygodne włączanie, wyłączanie oraz płynną regulację jasności oświetlenia z odległości do 20 metrów.

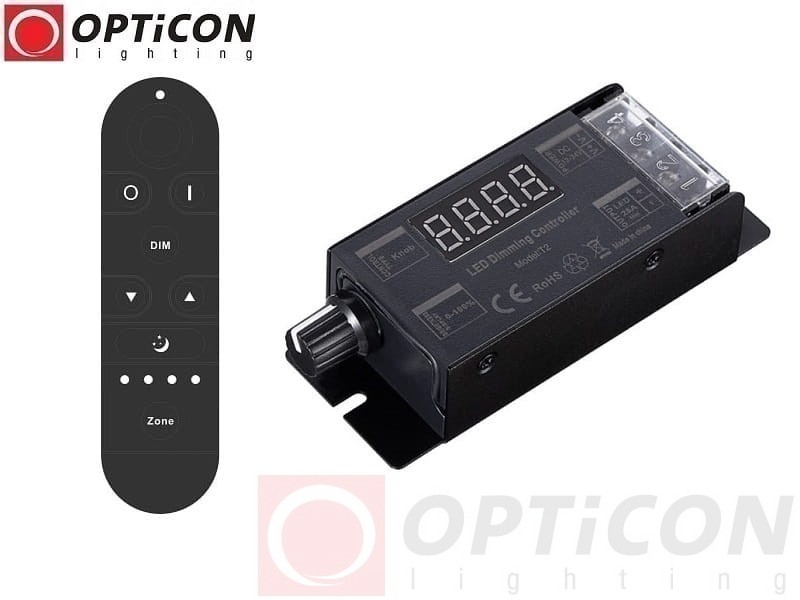

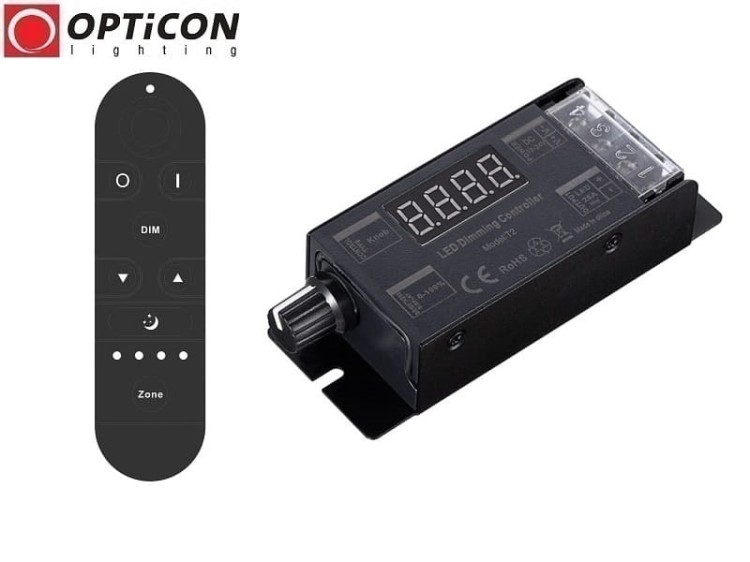

Zestaw składa się z jednokanałowego sterownika LED PWM OPTICON MONO 25A oraz czarnego pilota radiowego OPTICON MONO RF 2,4GHz obsługującego 4 niezależne strefy.

Największą zaletą tego rozwiązania jest możliwość rozbudowy instalacji oświetleniowej i przypisania różnych sterowników do poszczególnych stref pilota. Pozwala to niezależnie regulować jasność oświetlenia w różnych pomieszczeniach lub częściach jednego wnętrza.

Przykład: jeden pilot może sterować osobno oświetleniem sufitu, mebli kuchennych, witryny oraz schodów. Każda z tych stref może mieć własny poziom jasności, a wszystkie można również obsługiwać jednocześnie.

Sterownik wykorzystuje technologię PWM (Pulse Width Modulation), która umożliwia płynną regulację jasności kompatybilnych źródeł światła LED.

Dzięki maksymalnemu prądowi wyjściowemu 25A sterownik może obsługiwać instalacje LED o mocy do 300W przy 12V DC lub 600W przy 24V DC.

Ważne: zestaw zawiera jeden sterownik LED i jeden pilot czterostrefowy. Do niezależnego sterowania kilkoma strefami należy zastosować osobny, kompatybilny sterownik dla każdej strefy lub grupy oświetlenia.

Najważniejsze zalety zestawu OPTICON MONO RF 2,4GHz 25A

• Kompletny zestaw – sterownik LED 25A i pilot radiowy czterostrefowy.
• Obsługa 4 stref – możliwość niezależnego sterowania czterema grupami oświetlenia.
• Sterowanie wszystkimi strefami jednocześnie – wygodna obsługa całej instalacji.
• Bezprzewodowa transmisja RF 2,4GHz – sterowanie bez dodatkowych przewodów sygnałowych.
• Zasięg do 20 metrów – wygodna regulacja jasności na odległość.
• Technologia PWM – płynna regulacja jasności kompatybilnych taśm LED.
• Napięcie pracy 12V / 24V DC – współpraca z popularnymi instalacjami niskonapięciowymi.
• Maksymalny prąd 25A – możliwość sterowania oświetleniem o większej mocy.
• Moc do 300W przy 12V – do rozbudowanych instalacji LED 12V.
• Moc do 600W przy 24V – do instalacji LED 24V o większym zapotrzebowaniu na moc.
• Pokrętło manualne – lokalna obsługa oświetlenia bez pilota.
• Pamięć ostatnich ustawień – przywracanie zapamiętanego stanu pracy.
• Obsługa do 6 pilotów – możliwość sterowania jednym odbiornikiem z kilku miejsc.
• Możliwość rozbudowy systemu – dodawanie kolejnych kompatybilnych sterowników OPTICON MONO.
• Zaciski śrubowe – wygodne podłączenie zasilania i oświetlenia.
• Kompaktowa konstrukcja – łatwy montaż w odpowiednio przygotowanej zabudowie.

Sterowanie czterema niezależnymi strefami LED

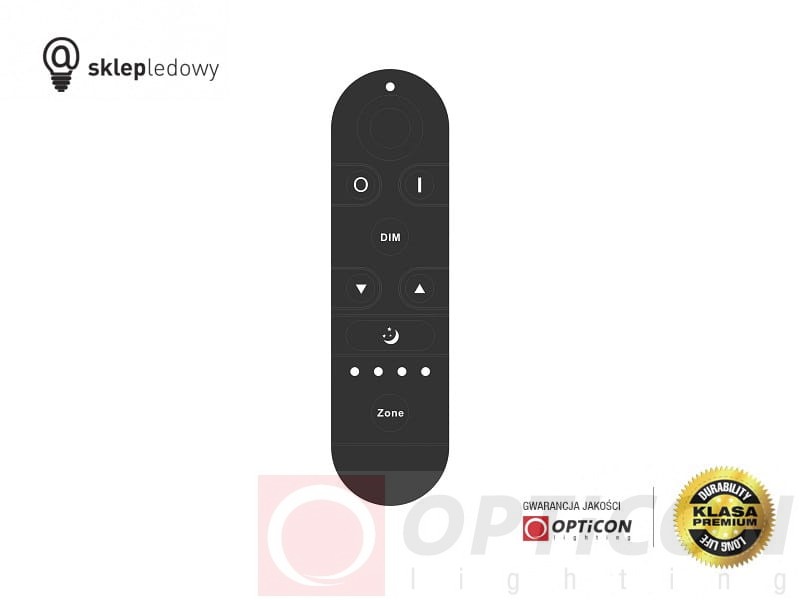

Dołączony pilot OPTICON MONO umożliwia sterowanie maksymalnie czterema niezależnymi strefami oświetlenia.

Każda strefa może być przypisana do osobnego sterownika lub grupy kompatybilnych sterowników. Dzięki temu można tworzyć rozbudowane instalacje LED sterowane za pomocą jednego pilota.

Jak działa sterowanie 4-strefowe?

• Strefa 1 – niezależne włączanie, wyłączanie i regulacja jasności pierwszej grupy oświetlenia.
• Strefa 2 – niezależne sterowanie drugą grupą taśm lub modułów LED.
• Strefa 3 – regulacja jasności trzeciej grupy oświetlenia.
• Strefa 4 – niezależna obsługa czwartej grupy oświetlenia.
• Sterowanie wspólne – jednoczesna obsługa wszystkich przypisanych stref.

Przykład instalacji w salonie z aneksem kuchennym

Za pomocą jednego pilota można sterować następującymi obwodami:

• Strefa 1: taśmy LED w suficie podwieszanym salonu.
• Strefa 2: oświetlenie LED pod szafkami kuchennymi.
• Strefa 3: dekoracyjne podświetlenie mebli RTV.
• Strefa 4: oświetlenie półek lub witryny.

Każda strefa może pracować z innym poziomem jasności. W razie potrzeby można również jednocześnie włączyć lub wyłączyć wszystkie przypisane grupy oświetlenia.

Uwaga: jeden sterownik OPTICON MONO 25A posiada jedno wyjście sterujące MONO. Pilot obsługuje cztery strefy, ale nie oznacza to, że pojedynczy sterownik posiada cztery niezależne kanały wyjściowe.

Bezprzewodowa komunikacja radiowa RF 2,4GHz

Zestaw OPTICON MONO wykorzystuje transmisję radiową RF 2,4GHz, która umożliwia sterowanie oświetleniem bez konieczności prowadzenia przewodów pomiędzy pilotem a odbiornikiem.

Pilot nie wymaga bezpośredniej widoczności sterownika, dlatego odbiornik można umieścić w odpowiednio przygotowanej zabudowie meblowej, suficie podwieszanym lub innym miejscu instalacji.

Deklarowany zasięg wynosi do 20 metrów. Rzeczywisty zasięg zależy od warunków montażu, rodzaju ścian, elementów metalowych oraz zakłóceń radiowych.

Zalety sterowania radiowego

• Brak konieczności kierowania pilota bezpośrednio na odbiornik.
• Wygodna regulacja jasności z różnych miejsc pomieszczenia.
• Możliwość ukrycia sterownika w zabudowie.
• Brak potrzeby prowadzenia dodatkowych przewodów sterujących.
• Możliwość obsługi kilku stref jednym pilotem.
• Łatwa rozbudowa systemu o kolejne kompatybilne sterowniki.

Współpraca kilku sterowników OPTICON MONO

System OPTICON MONO pozwala tworzyć instalacje składające się z kilku kompatybilnych odbiorników LED.

Każdy sterownik można przypisać do odpowiedniej strefy pilota, a kilka odbiorników może pracować w tej samej grupie oświetlenia.

Zgodnie z opisem systemu kompatybilne sterowniki mogą również przekazywać sygnał radiowy pomiędzy sobą, co umożliwia zwiększenie efektywnego zasięgu sterowania w odpowiednio skonfigurowanej instalacji.

Rozwiązanie to jest szczególnie przydatne w dużych pomieszczeniach, lokalach usługowych, sklepach, salach sprzedaży oraz rozbudowanych instalacjach dekoracyjnych.

Ważne: przekazywanie sygnału i współpraca odbiorników wymagają zgodności urządzeń z systemem OPTICON MONO RF 2,4GHz. Sama częstotliwość radiowa nie gwarantuje kompatybilności z urządzeniami innych producentów.

Manualne pokrętło – lokalne sterowanie bez pilota

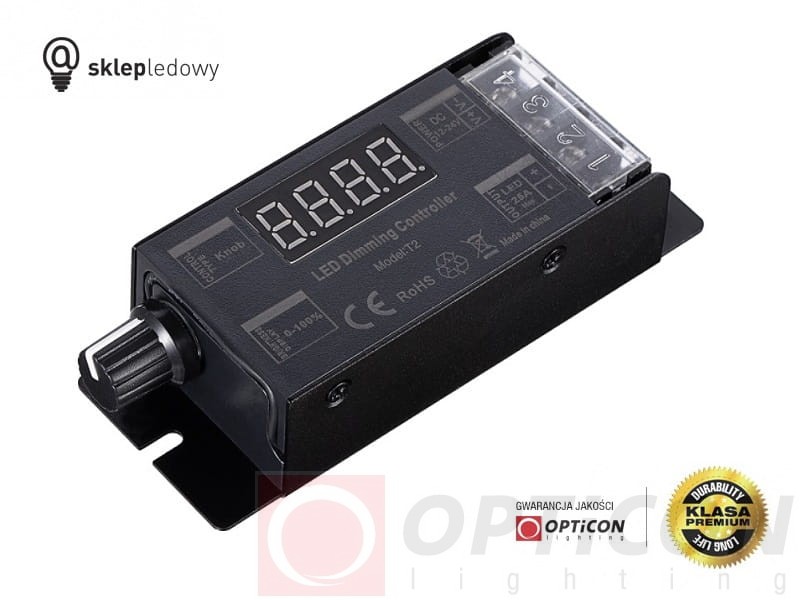

Sterownik OPTICON MONO 25A został wyposażony w pokrętło manualne, umożliwiające bezpośrednią obsługę podłączonego oświetlenia LED.

Dzięki temu użytkownik może regulować jasność nawet wtedy, gdy pilot nie znajduje się w pobliżu.

Funkcje pokrętła

• Włączanie podłączonego oświetlenia LED.
• Wyłączanie podłączonego oświetlenia LED.
• Płynna regulacja jasności.

Połączenie sterowania radiowego i manualnego zwiększa funkcjonalność zestawu oraz ułatwia obsługę podczas codziennego użytkowania.

Technologia PWM – płynne ściemnianie taśm LED

Sterownik wykorzystuje technologię PWM (Pulse Width Modulation), czyli modulację szerokości impulsu.

Regulacja jasności polega na szybkim przełączaniu napięcia dostarczanego do taśmy LED. Zmiana proporcji czasu włączenia i wyłączenia pozwala regulować średnią moc dostarczaną do oświetlenia.

Najważniejsze zalety regulacji PWM

• Płynna zmiana jasności kompatybilnych jednokolorowych taśm LED.
• Wysoka sprawność energetyczna sterownika.
• Możliwość ograniczenia średniego poboru energii przy zmniejszonej jasności.
• Wygodne dostosowanie natężenia światła do aktualnych potrzeb.
• Możliwość tworzenia oświetlenia nastrojowego i dekoracyjnego.
• Regulacja bez stosowania dużych rezystorów mocy.

Uwaga: zastosowanie technologii PWM nie gwarantuje całkowitego braku migotania. Jego widoczność zależy między innymi od częstotliwości sterowania i właściwości podłączonego oświetlenia.

Pamięć ostatnich ustawień po zaniku zasilania

Sterownik OPTICON MONO posiada funkcję pamięci ostatnich ustawień.

Po zaniku napięcia i ponownym podaniu zasilania urządzenie przywraca zapamiętany stan pracy oraz poziom jasności.

Jest to praktyczne rozwiązanie w instalacjach, w których użytkownik korzysta z wcześniej ustawionej intensywności światła.

Możliwość przypisania do 6 pilotów

Do jednego sterownika OPTICON MONO można przypisać maksymalnie 6 kompatybilnych pilotów lub paneli sterujących.

Umożliwia to obsługę tej samej grupy oświetlenia z kilku różnych miejsc.

Przykładowe zastosowania wielu pilotów

• Sypialnia – sterowanie przy wejściu oraz przy łóżku.
• Korytarz – obsługa oświetlenia z obu końców pomieszczenia.
• Schody – regulacja jasności na dole i na górze.
• Salon – możliwość sterowania z kilku miejsc.
• Sklep – dostęp do regulacji oświetlenia dla kilku stanowisk.
• Biuro – wygodna obsługa oświetlenia przez różnych użytkowników.

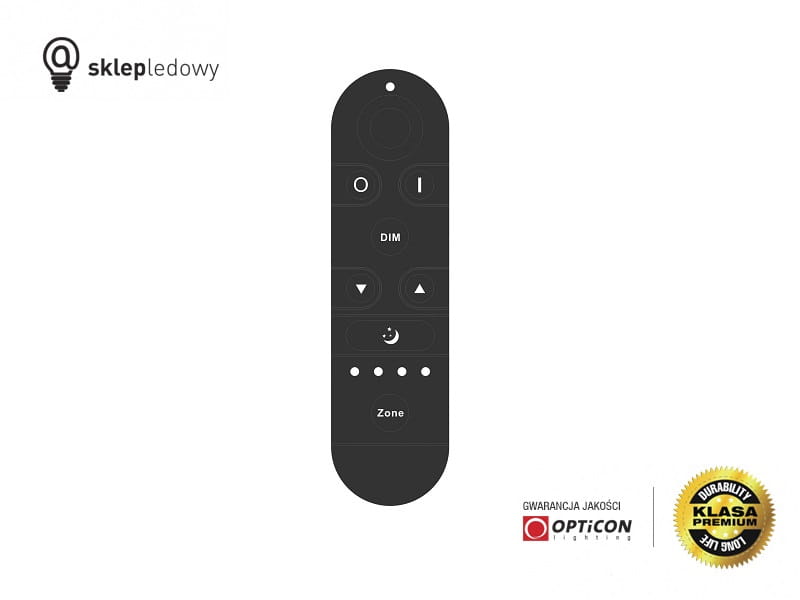

W zestawie znajduje się jeden pilot czterostrefowy. Dodatkowe kompatybilne piloty można dokupić osobno.

Sterownik LED 12V DC 25A – maksymalna moc 300W

Przy zasilaniu napięciem 12V DC sterownik może obsługiwać obciążenie o maksymalnym prądzie 25A.

12V × 25A = 300W

Oznacza to możliwość sterowania odpowiednio zaprojektowanymi instalacjami jednokolorowych taśm LED 12V o łącznej mocy do 300W.

Przykład obciążenia przy 12V

Instalacja składa się z 15 metrów taśmy LED 12V o mocy 14,4W/m.

15 m × 14,4W/m = 216W

Pobór prądu wynosi:

216W ÷ 12V = 18A

Takie obciążenie mieści się w deklarowanych parametrach sterownika, pod warunkiem prawidłowego doboru zasilacza, przewodów i sposobu rozprowadzenia zasilania.

Sterownik LED 24V DC 25A – maksymalna moc 600W

Przy zasilaniu napięciem 24V DC sterownik może obsługiwać instalacje LED o mocy do 600W.

24V × 25A = 600W

Wyższe napięcie umożliwia sterowanie większą mocą przy takim samym maksymalnym prądzie sterownika.

Przykład obciążenia przy 24V

Instalacja składa się z 25 metrów taśmy LED 24V o mocy 14,4W/m.

25 m × 14,4W/m = 360W

Pobór prądu wynosi:

360W ÷ 24V = 15A

Takie obciążenie mieści się w deklarowanych parametrach sterownika 25A i 600W.

Ważne: podane przykłady dotyczą całkowitej mocy i prądu instalacji, a nie długości taśmy, którą należy zasilać z jednego końca. W rozbudowanych instalacjach trzeba uwzględnić spadki napięcia, odpowiednie przekroje przewodów oraz dodatkowe punkty zasilania.

Gdzie stosuje się sterownik LED OPTICON MONO z pilotem 4-strefowym?

Jednokolorowe taśmy LED 12V i 24V

Bezprzewodowe sterowanie jasnością taśm LED w instalacjach dekoracyjnych i użytkowych.

Oświetlenie sufitów podwieszanych

Tworzenie niezależnych stref oświetlenia w różnych częściach sufitu.

Oświetlenie meblowe

Osobne sterowanie podświetleniem szaf, regałów, półek i zabudów meblowych.

Oświetlenie kuchenne

Niezależna regulacja jasności pod szafkami, nad blatem oraz w zabudowie dekoracyjnej.

Oświetlenie salonów i sypialni

Tworzenie różnych scen oświetleniowych przez niezależne ustawianie jasności poszczególnych stref.

Oświetlenie schodów i korytarzy

Wygodna regulacja jasności oraz możliwość sterowania z kilku miejsc.

Podświetlenie witryn sklepowych

Osobne sterowanie oświetleniem różnych ekspozycji i grup produktów.

Kasetony reklamowe LED

Regulacja jasności kompatybilnych jednokolorowych modułów LED stosowanych w reklamach świetlnych.

Oświetlenie biur i lokali usługowych

Podział oświetlenia na niezależne grupy sterowane jednym pilotem.

Oświetlenie dekoracyjne mieszkań

Jednoczesne lub niezależne sterowanie podświetleniem sufitu, mebli, schodów i innych elementów wnętrza.

Jak podłączyć sterownik LED OPTICON MONO RF 2,4GHz 25A?

Sterownik należy zamontować pomiędzy zasilaczem LED a jednokolorową taśmą lub modułami LED.

Schemat podłączenia instalacji 12V

230V AC → zasilacz LED 12V DC → sterownik OPTICON MONO RF 25A → taśma LED 12V

Schemat podłączenia instalacji 24V

230V AC → zasilacz LED 24V DC → sterownik OPTICON MONO RF 25A → taśma LED 24V

Jak utworzyć cztery niezależne strefy?

1. Zaplanuj podział oświetlenia na maksymalnie cztery niezależne strefy.
2. Dobierz odpowiedni sterownik OPTICON MONO do każdej strefy.
3. Dobierz zasilacze LED odpowiednie do napięcia i mocy poszczególnych obwodów.
4. Podłącz sterowniki pomiędzy zasilaczami a oświetleniem LED.
5. Przypisz każdy sterownik do wybranej strefy pilota zgodnie z instrukcją parowania.
6. Sprawdź niezależne włączanie, wyłączanie i regulację jasności każdej strefy.
7. Sprawdź działanie wspólnego sterowania wszystkimi przypisanymi strefami.

Uwaga: do zestawu dołączony jest jeden sterownik. Pozostałe sterowniki potrzebne do utworzenia dodatkowych niezależnych stref należy dokupić osobno.

Bezpieczeństwo: sterownik jest przeznaczony wyłącznie do pracy z napięciem 12V lub 24V DC. Nie wolno podłączać go bezpośrednio do sieci 230V AC.

Przy większych obciążeniach należy zastosować odpowiednie przekroje przewodów, zabezpieczenia oraz zapewnić prawidłowe odprowadzanie ciepła. Zaleca się zachowanie zapasu względem maksymalnego prądu wyjściowego sterownika.

Zawartość zestawu

• 1 × sterownik LED OPTICON MONO RF 2,4GHz 25A 12V / 24V DC z pokrętłem manualnym.
• 1 × pilot radiowy OPTICON MONO RF 2,4GHz – czterostrefowy, czarny.

Zasilacz LED, taśmy LED, moduły LED oraz dodatkowe sterowniki do kolejnych stref nie zostały wymienione jako elementy zestawu.

Dane techniczne sterownika OPTICON MONO RF 25A

Dane techniczne pilota OPTICON MONO 4-strefowego

Zdjęcia zestawu OPTICON MONO RF 2,4GHz 25A z pilotem 4-strefowym

FAQ – najczęściej zadawane pytania

Czy zestaw zawiera pilot czterostrefowy?

Tak. W zestawie znajduje się jeden pilot radiowy OPTICON MONO RF 2,4GHz obsługujący cztery strefy oraz jeden sterownik LED 25A.

Czy jeden sterownik pozwala niezależnie obsługiwać cztery strefy?

Nie. Jeden sterownik OPTICON MONO 25A posiada jedno wyjście MONO. Do niezależnego sterowania czterema strefami należy zastosować dodatkowe kompatybilne sterowniki przypisane do odpowiednich stref pilota.

Czy można sterować wszystkimi strefami jednocześnie?

Tak. Pilot umożliwia wspólne sterowanie wszystkimi przypisanymi strefami.

Czy można regulować jasność każdej strefy osobno?

Tak. Każda strefa może być włączana, wyłączana i ściemniana niezależnie, pod warunkiem zastosowania osobnych sterowników dla niezależnych obwodów.

Czy sterownik współpracuje z taśmami LED 12V?

Tak. Urządzenie przeznaczone jest do kompatybilnych jednokolorowych taśm LED 12V DC.

Czy można podłączyć taśmy LED 24V?

Tak. Sterownik obsługuje również instalacje LED 24V DC.

Jaka jest maksymalna moc sterownika?

Maksymalna deklarowana moc wynosi 300W przy 12V lub 600W przy 24V, przy prądzie 25A.

Jaki jest zasięg pilota?

Deklarowany zasięg wynosi do 20 metrów. Rzeczywisty zasięg zależy od warunków montażu.

Czy można sterować oświetleniem bez pilota?

Tak. Sterownik posiada pokrętło manualne umożliwiające lokalne włączanie, wyłączanie i regulację jasności.

Ile pilotów można przypisać do jednego sterownika?

Do jednego sterownika można przypisać maksymalnie 6 kompatybilnych pilotów.

Czy sterownik posiada pamięć ostatniego ustawienia?

Tak. Urządzenie posiada funkcję pamięci ostatnich ustawień po zaniku zasilania.

Czy zestaw obsługuje taśmy LED RGB?

Nie w zakresie niezależnego sterowania kolorami. Jest to system MONO, przeznaczony do jednokolorowych taśm LED. Do sterowania kolorami należy zastosować odpowiedni sterownik RGB.

Czy można regulować temperaturę barwową taśm LED CCT?

Do niezależnej regulacji temperatury barwowej należy zastosować sterownik CCT.

Czy sterownik można podłączyć bezpośrednio do sieci 230V?

Nie. Sterownik wymaga zasilania napięciem 12V lub 24V DC z odpowiedniego zasilacza LED.

Dlaczego warto wybrać zestaw OPTICON MONO RF 2,4GHz 25A z pilotem 4-strefowym?

Sterownik LED OPTICON MONO RF 2,4GHz 25A z pilotem czterostrefowym to funkcjonalny zestaw do bezprzewodowego sterowania jednokolorowym oświetleniem LED.

Największą zaletą zestawu jest możliwość podziału instalacji na cztery niezależne strefy, które można obsługiwać osobno lub jednocześnie z jednego pilota.

Duża wydajność prądowa 25A, moc do 300W przy 12V i 600W przy 24V, płynna regulacja PWM, manualne pokrętło oraz pamięć ustawień sprawiają, że urządzenie sprawdzi się zarówno w domowych, jak i bardziej rozbudowanych instalacjach LED.

Wybierz OPTICON MONO RF 2,4GHz 25A z pilotem 4-strefowym – wygodne sterowanie jasnością, możliwość rozbudowy instalacji i pełna kontrola nad jednokolorowym oświetleniem LED.
