Sterownik LED OPTICON MONO RF 2,4GHz 25A 12V 24V DC z Panelem Obrotowym – Ściemniacz PWM 300W / 600W

Sterownik jednokolorowych taśm LED OPTICON z bezprzewodowym panelem obrotowym

Sterownik LED OPTICON MONO RF 2,4GHz 25A z panelem obrotowym to nowoczesny zestaw przeznaczony do wygodnego sterowania jednokolorowymi taśmami LED oraz modułami LED 12V i 24V DC. Umożliwia bezprzewodowe włączanie, wyłączanie oraz płynną regulację jasności oświetlenia za pomocą eleganckiego panelu z obrotowym pokrętłem.

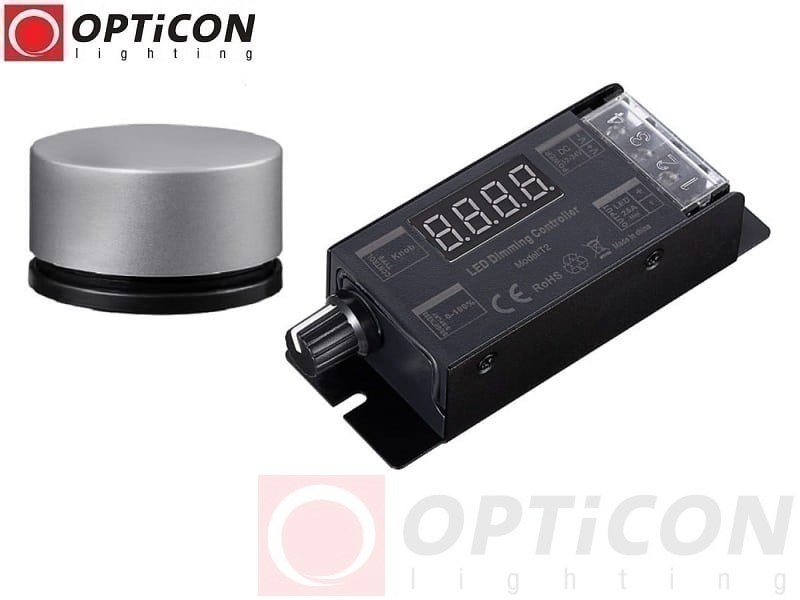

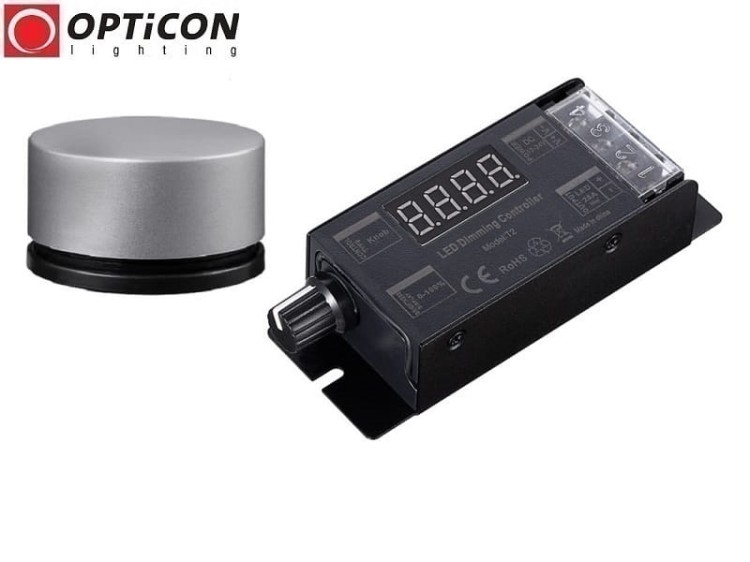

Zestaw składa się z radiowego sterownika LED PWM OPTICON MONO 25A oraz bezprzewodowego panelu OPTICON MONO RF 2,4GHz, wyposażonego w intuicyjne pokrętło regulacji jasności.

Panel pozwala wygodnie sterować oświetleniem bez konieczności prowadzenia przewodów sygnałowych pomiędzy miejscem sterowania a odbiornikiem. Dzięki komunikacji radiowej RF 2,4GHz możliwe jest sterowanie oświetleniem z odległości do 20 metrów.

Sterownik wykorzystuje technologię PWM (Pulse Width Modulation), zapewniającą płynną regulację jasności kompatybilnych taśm i modułów LED.

Maksymalny prąd wyjściowy wynosi 25A, co umożliwia sterowanie instalacjami o mocy do 300W przy 12V DC lub 600W przy 24V DC.

Największą zaletą zestawu jest połączenie bezprzewodowego panelu obrotowego z wydajnym sterownikiem LED 25A. Rozwiązanie sprawdza się zarówno w oświetleniu meblowym i dekoracyjnym, jak i w rozbudowanych instalacjach LED.

Najważniejsze zalety sterownika OPTICON MONO 25A z panelem obrotowym

• Kompletny zestaw – sterownik LED 25A oraz bezprzewodowy panel obrotowy.
• Intuicyjne pokrętło – wygodna regulacja jasności poprzez obracanie.
• Funkcja włączania i wyłączania – obsługa przez naciśnięcie pokrętła.
• Bezprzewodowa transmisja RF 2,4GHz – brak konieczności prowadzenia przewodów sterujących.
• Zasięg do 20 metrów – wygodne sterowanie oświetleniem na odległość.
• Technologia PWM – płynne ściemnianie i rozjaśnianie taśm LED.
• Obsługa napięcia 12V / 24V DC – współpraca z popularnymi instalacjami LED.
• Maksymalny prąd 25A – możliwość sterowania oświetleniem o dużej mocy.
• Moc do 300W przy 12V – do rozbudowanych instalacji LED 12V.
• Moc do 600W przy 24V – do instalacji LED 24V.
• Manualne pokrętło na sterowniku – dodatkowa możliwość lokalnej regulacji jasności.
• Pamięć ostatnich ustawień – przywracanie zapamiętanego poziomu jasności i stanu pracy.
• Możliwość przypisania do 6 paneli lub pilotów – sterowanie jednym odbiornikiem z kilku miejsc.
• Możliwość rozbudowy systemu – współpraca z kompatybilnymi sterownikami OPTICON MONO.
• Zaciski śrubowe – wygodne podłączenie zasilacza i taśm LED.
• Kompaktowa konstrukcja – łatwy montaż w odpowiednio przygotowanej zabudowie.

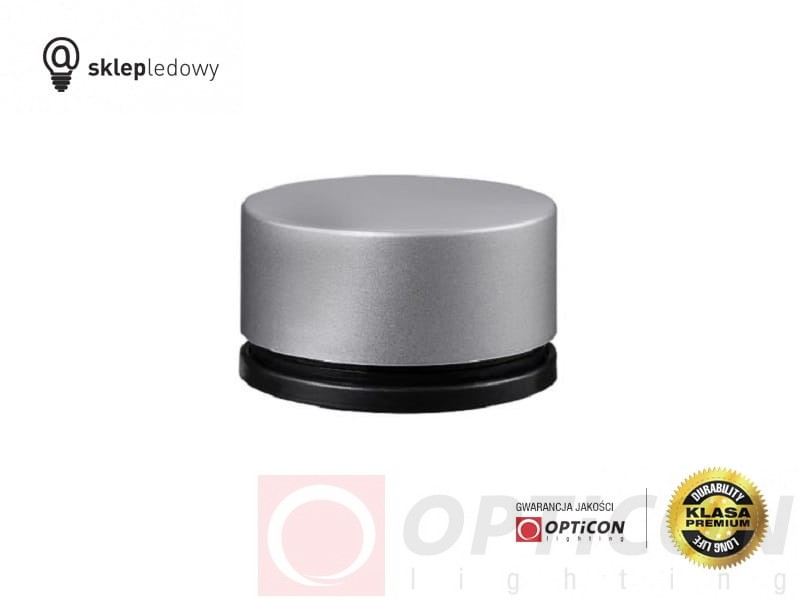

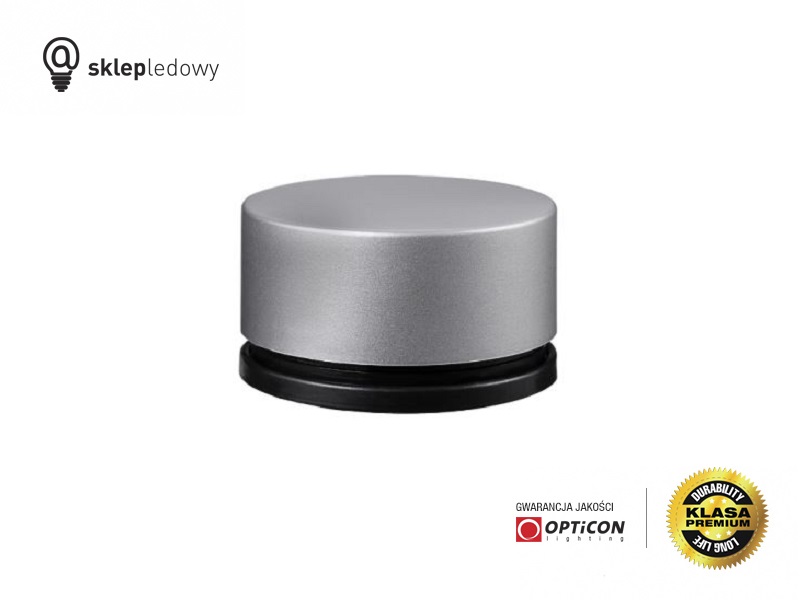

Bezprzewodowy panel obrotowy OPTICON MONO RF 2,4GHz

Dołączony do zestawu panel obrotowy OPTICON MONO umożliwia wygodne sterowanie jasnością oświetlenia za pomocą jednego pokrętła.

Panel wyróżnia się minimalistycznym wyglądem oraz prostą obsługą. Dzięki niewielkim wymiarom i bezprzewodowej komunikacji radiowej może zostać umieszczony w dogodnym miejscu pomieszczenia.

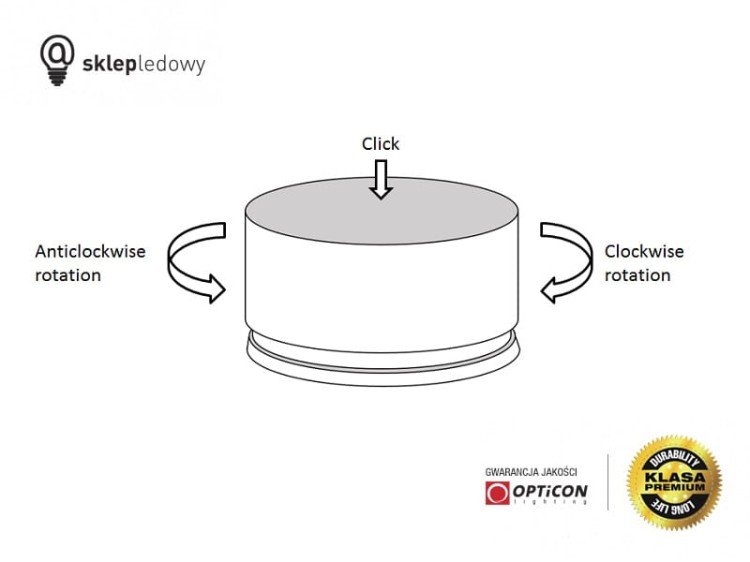

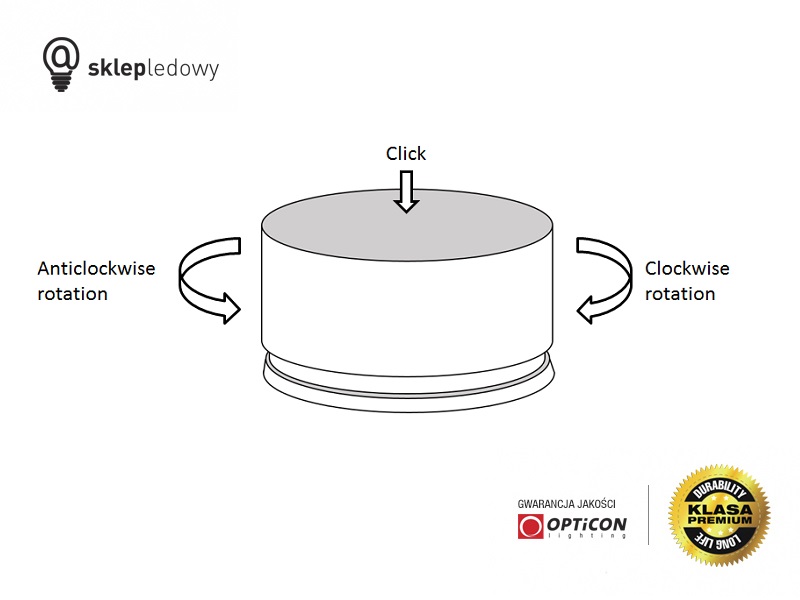

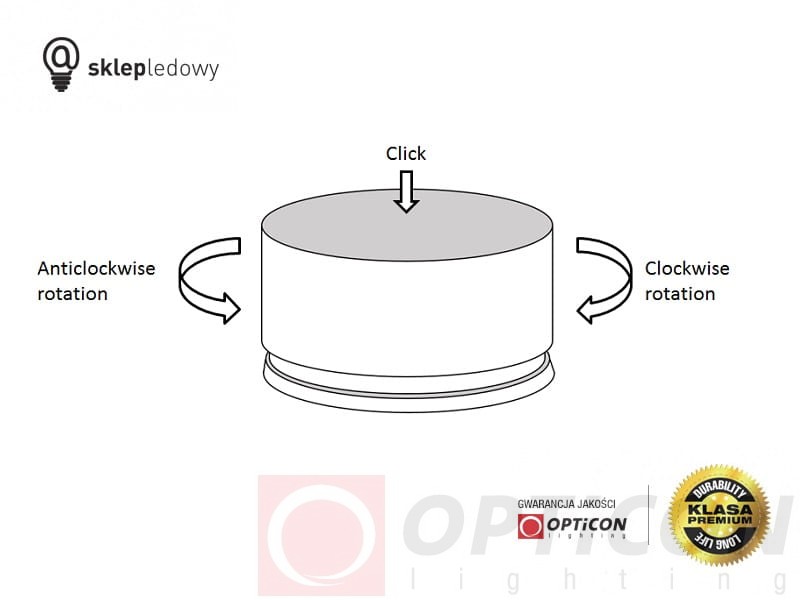

Jak działa panel obrotowy LED?

• Obrót pokrętła w jednym kierunku – zwiększanie jasności oświetlenia.
• Obrót pokrętła w przeciwnym kierunku – zmniejszanie jasności oświetlenia.
• Naciśnięcie pokrętła – włączenie lub wyłączenie oświetlenia LED.

Obsługa panelu jest intuicyjna i nie wymaga korzystania z wielu przycisków ani dodatkowych aplikacji.

Dlaczego warto wybrać panel LED z pokrętłem?

• Wygodna regulacja jasności jednym ruchem dłoni.
• Szybkie włączanie i wyłączanie oświetlenia.
• Brak konieczności prowadzenia przewodów sterujących.
• Nowoczesny wygląd pasujący do różnych wnętrz.
• Możliwość sterowania oświetleniem z dogodnego miejsca.
• Zasilanie bateryjne bez potrzeby doprowadzania napięcia sieciowego do panelu.

Panel zasilany jest dwiema bateriami AAA, dlatego nie wymaga podłączenia do instalacji elektrycznej 230V.

Bezprzewodowa transmisja radiowa RF 2,4GHz

Zestaw OPTICON MONO wykorzystuje komunikację radiową RF 2,4GHz, która pozwala sterować oświetleniem bez konieczności kierowania panelu bezpośrednio w stronę sterownika.

Odbiornik może zostać zamontowany w odpowiednio przygotowanej zabudowie meblowej, suficie podwieszanym lub innym miejscu instalacji.

Deklarowany zasięg komunikacji wynosi do 20 metrów. Rzeczywisty zasięg zależy od warunków montażu, rodzaju ścian, elementów metalowych i zakłóceń radiowych.

Zalety sterowania radiowego

• Brak konieczności prowadzenia dodatkowych przewodów pomiędzy panelem a sterownikiem.
• Możliwość ukrycia sterownika w zabudowie.
• Wygodna regulacja jasności z odległości.
• Brak konieczności zachowania bezpośredniej widoczności odbiornika.
• Możliwość rozbudowy instalacji o dodatkowe kompatybilne urządzenia.

Współpraca kilku sterowników OPTICON MONO

System OPTICON MONO umożliwia tworzenie instalacji składających się z kilku kompatybilnych sterowników LED.

Odpowiednio przypisane odbiorniki mogą współpracować z jednym panelem sterującym, dzięki czemu możliwe jest jednoczesne regulowanie jasności kilku grup oświetlenia.

Zgodnie z opisem systemu kompatybilne sterowniki mogą również przekazywać sygnał radiowy pomiędzy sobą, co pozwala zwiększyć efektywny zasięg sterowania odpowiednio skonfigurowanej instalacji.

Rozwiązanie to jest szczególnie przydatne w większych pomieszczeniach, lokalach usługowych, sklepach oraz rozbudowanych instalacjach dekoracyjnych.

Ważne: współpraca odbiorników i przekazywanie sygnału wymagają zgodności urządzeń z systemem OPTICON MONO RF 2,4GHz. Sama częstotliwość radiowa nie gwarantuje kompatybilności z urządzeniami innych producentów.

Dwa sposoby sterowania – panel radiowy i pokrętło manualne

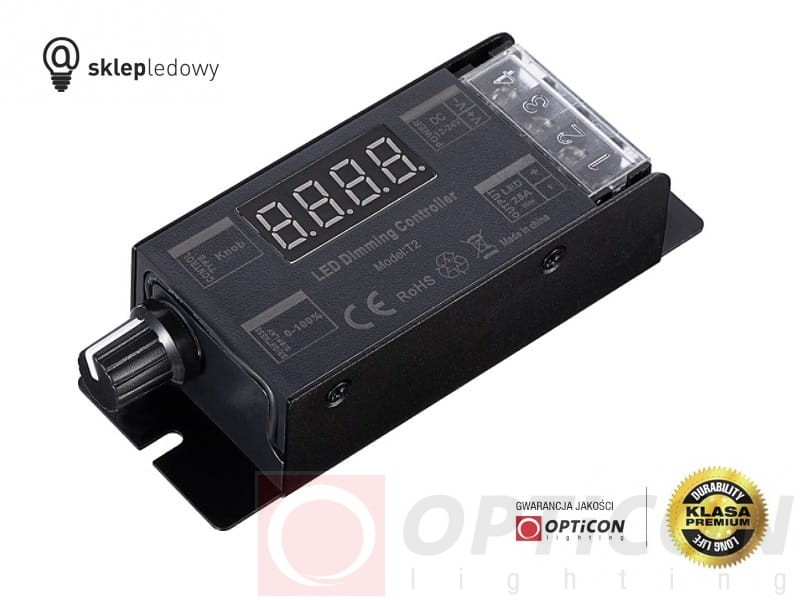

Sterownik OPTICON MONO 25A posiada również wbudowane pokrętło manualne, umożliwiające bezpośrednią obsługę oświetlenia bez korzystania z panelu radiowego.

Sterowanie za pomocą panelu obrotowego

• Włączanie oświetlenia.
• Wyłączanie oświetlenia.
• Płynna regulacja jasności na odległość.

Sterowanie manualne na obudowie sterownika

• Włączanie podłączonego oświetlenia.
• Wyłączanie podłączonego oświetlenia.
• Lokalna regulacja jasności.

Połączenie dwóch sposobów obsługi zwiększa funkcjonalność zestawu i pozwala dostosować sterowanie do potrzeb użytkownika.

Technologia PWM – płynna regulacja jasności taśm LED

Sterownik OPTICON MONO wykorzystuje technologię PWM (Pulse Width Modulation), czyli modulację szerokości impulsu.

Regulacja jasności odbywa się poprzez szybkie przełączanie napięcia dostarczanego do oświetlenia LED. Zmiana proporcji czasu włączenia i wyłączenia pozwala regulować średnią moc dostarczaną do taśmy LED.

Najważniejsze zalety regulacji PWM

• Płynne ściemnianie i rozjaśnianie kompatybilnych jednokolorowych taśm LED.
• Wysoka sprawność energetyczna sterowania.
• Możliwość zmniejszenia średniego poboru energii przy niższej jasności.
• Wygodne dopasowanie natężenia światła do aktualnych potrzeb.
• Możliwość tworzenia oświetlenia dekoracyjnego i nastrojowego.
• Regulacja bez stosowania dużych rezystorów mocy.

Uwaga: technologia PWM nie gwarantuje całkowitego braku migotania. Jego widoczność zależy między innymi od częstotliwości sterowania oraz właściwości podłączonego oświetlenia.

Pamięć ostatnich ustawień po zaniku zasilania

Sterownik OPTICON MONO posiada funkcję pamięci ostatnich ustawień.

Po zaniku napięcia i ponownym podaniu zasilania urządzenie przywraca zapamiętany stan pracy oraz poziom jasności.

Funkcja ta zwiększa wygodę codziennego użytkowania, ponieważ nie trzeba za każdym razem ponownie ustawiać preferowanej intensywności światła.

Możliwość przypisania do 6 paneli lub pilotów

Do jednego sterownika OPTICON MONO można przypisać maksymalnie 6 kompatybilnych paneli lub pilotów radiowych.

Dzięki temu możliwe jest sterowanie tym samym oświetleniem z kilku różnych miejsc.

Przykładowe zastosowania kilku paneli sterujących

• Sypialnia – panel przy wejściu i drugi przy łóżku.
• Salon – sterowanie oświetleniem z różnych części pomieszczenia.
• Korytarz – obsługa światła z obu końców pomieszczenia.
• Schody – sterowanie oświetleniem na dole i na górze.
• Sklep – regulacja oświetlenia z różnych stanowisk.
• Biuro – wygodna obsługa oświetlenia przez kilku użytkowników.

W zestawie znajduje się jeden panel obrotowy. Dodatkowe kompatybilne urządzenia sterujące można dobrać osobno.

Duża moc wyjściowa – sterownik LED 25A 12V / 24V DC

Sterownik OPTICON MONO 25A przeznaczony jest do współpracy z instalacjami LED zasilanymi napięciem 12V DC lub 24V DC.

Maksymalny prąd wyjściowy wynosi 25A, dzięki czemu urządzenie może obsługiwać odpowiednio zaprojektowane instalacje o dużym zapotrzebowaniu na moc.

Sterownik LED 12V DC – maksymalna moc 300W

Przy napięciu 12V DC maksymalna moc wynosi:

12V × 25A = 300W

Przykładowo instalacja składająca się z 15 metrów taśmy LED 12V o mocy 14,4W/m pobiera:

15 m × 14,4W/m = 216W

Prąd takiej instalacji wynosi:

216W ÷ 12V = 18A

Takie obciążenie mieści się w deklarowanych parametrach sterownika, pod warunkiem prawidłowego doboru zasilacza, przewodów oraz sposobu rozprowadzenia zasilania.

Sterownik LED 24V DC – maksymalna moc 600W

Przy napięciu 24V DC maksymalna moc wynosi:

24V × 25A = 600W

Przykładowo instalacja składająca się z 25 metrów taśmy LED 24V o mocy 14,4W/m pobiera:

25 m × 14,4W/m = 360W

Prąd takiej instalacji wynosi:

360W ÷ 24V = 15A

Takie obciążenie mieści się w deklarowanych parametrach sterownika 25A i 600W.

Ważne: podane przykłady dotyczą całkowitej mocy i prądu instalacji, a nie zalecanej długości taśmy zasilanej z jednego końca. W długich instalacjach należy uwzględnić spadki napięcia, przekroje przewodów oraz dodatkowe punkty zasilania.

Gdzie stosuje się sterownik OPTICON MONO z panelem obrotowym?

Jednokolorowe taśmy LED 12V i 24V

Wygodna regulacja jasności taśm LED w instalacjach dekoracyjnych i użytkowych.

Oświetlenie meblowe

Sterowanie podświetleniem szaf, regałów, półek, garderób i zabudów meblowych.

Oświetlenie kuchenne

Płynna regulacja jasności oświetlenia pod szafkami kuchennymi i nad blatami roboczymi.

Oświetlenie sufitów podwieszanych

Wygodne sterowanie jasnością oświetlenia LED w sufitach podwieszanych i wnękach dekoracyjnych.

Oświetlenie salonów i sypialni

Tworzenie przyjemnej atmosfery poprzez regulację intensywności światła.

Oświetlenie schodów i korytarzy

Wygodna obsługa oświetlenia oraz możliwość sterowania z kilku miejsc.

Podświetlenie witryn sklepowych

Regulacja jasności oświetlenia ekspozycji handlowych i wystaw sklepowych.

Kasetony reklamowe LED

Sterowanie jasnością kompatybilnych jednokolorowych modułów LED stosowanych w reklamach świetlnych.

Oświetlenie biur i lokali usługowych

Wygodna regulacja jasności oświetlenia w pomieszczeniach użytkowych.

Oświetlenie dekoracyjne mieszkań

Regulacja jasności podświetlenia mebli, sufitów, półek i innych elementów wnętrza.

Jak podłączyć sterownik LED OPTICON MONO RF 2,4GHz 25A?

Sterownik należy zamontować pomiędzy zasilaczem LED a jednokolorową taśmą lub modułami LED.

Schemat podłączenia instalacji LED 12V

230V AC → zasilacz LED 12V DC → sterownik OPTICON MONO RF 25A → taśma LED 12V

Schemat podłączenia instalacji LED 24V

230V AC → zasilacz LED 24V DC → sterownik OPTICON MONO RF 25A → taśma LED 24V

Instrukcja montażu

1. Dobierz odpowiedni zasilacz LED 12V lub 24V DC do napięcia i mocy instalacji.
2. Odłącz zasilanie przed rozpoczęciem montażu.
3. Podłącz wyjście zasilacza do zacisków wejściowych sterownika zgodnie z oznaczeniami producenta.
4. Podłącz jednokolorową taśmę lub moduły LED do zacisków wyjściowych sterownika.
5. Sprawdź poprawność polaryzacji oraz połączeń elektrycznych.
6. Przygotuj panel obrotowy do pracy, instalując odpowiednie baterie AAA.
7. Przypisz panel do sterownika zgodnie z instrukcją parowania urządzeń.
8. Włącz zasilanie i sprawdź działanie włączania, wyłączania oraz regulacji jasności.

Ważne: panel radiowy nie wymaga przewodowego połączenia ze sterownikiem. Zasilany jest dwiema bateriami AAA.

Bezpieczeństwo: sterownik jest przeznaczony wyłącznie do pracy z napięciem 12V lub 24V DC. Nie wolno podłączać go bezpośrednio do sieci 230V AC.

Przy dużych obciążeniach należy zastosować odpowiednie przekroje przewodów, zabezpieczenia oraz zapewnić prawidłowe odprowadzanie ciepła. Zaleca się zachowanie zapasu względem maksymalnego prądu wyjściowego sterownika.

Zawartość zestawu

• 1 × sterownik LED OPTICON MONO RF 2,4GHz 25A 12V / 24V DC z pokrętłem manualnym.
• 1 × panel obrotowy OPTICON MONO RF 2,4GHz – jednostrefowy, szary.

Zasilacz LED, taśmy LED, moduły LED oraz dodatkowe panele lub sterowniki nie zostały wymienione jako elementy zestawu.

Dane techniczne sterownika OPTICON MONO RF 25A

Dane techniczne panelu obrotowego OPTICON MONO

Zdjęcia sterownika OPTICON MONO 25A z panelem obrotowym

FAQ – najczęściej zadawane pytania

Czy zestaw zawiera panel obrotowy?

Tak. W zestawie znajduje się jeden bezprzewodowy panel obrotowy OPTICON MONO RF 2,4GHz oraz jeden sterownik LED 25A.

Jak reguluje się jasność oświetlenia?

Jasność można regulować poprzez obracanie pokrętła na panelu radiowym lub za pomocą pokrętła manualnego na sterowniku.

Jak włącza się i wyłącza oświetlenie?

Włączanie i wyłączanie odbywa się poprzez naciśnięcie pokrętła panelu obrotowego. Oświetleniem można również sterować lokalnie za pomocą pokrętła na sterowniku.

Czy panel wymaga podłączenia przewodów?

Nie. Panel komunikuje się ze sterownikiem radiowo i jest zasilany dwiema bateriami AAA.

Czy sterownik współpracuje z taśmami LED 12V?

Tak. Urządzenie przeznaczone jest do kompatybilnych jednokolorowych taśm LED 12V DC.

Czy można podłączyć taśmy LED 24V?

Tak. Sterownik obsługuje również instalacje LED 24V DC.

Jaka jest maksymalna moc sterownika?

Maksymalna deklarowana moc wynosi 300W przy 12V oraz 600W przy 24V, przy maksymalnym prądzie 25A.

Jaki jest zasięg panelu obrotowego?

Deklarowany zasięg wynosi do 20 metrów. Rzeczywisty zasięg zależy od warunków montażu.

Czy można przypisać kilka paneli do jednego sterownika?

Tak. Do jednego sterownika można przypisać maksymalnie 6 kompatybilnych paneli lub pilotów radiowych.

Czy sterownik posiada pamięć ostatnich ustawień?

Tak. Urządzenie posiada funkcję pamięci ostatnich ustawień po zaniku zasilania.

Czy zestaw obsługuje taśmy LED RGB?

Nie w zakresie niezależnego sterowania kolorami. Jest to system MONO przeznaczony do jednokolorowych taśm LED. Do sterowania kolorami należy zastosować odpowiedni sterownik RGB.

Czy można regulować temperaturę barwową taśm LED CCT?

Do niezależnej regulacji temperatury barwowej należy zastosować sterownik CCT.

Czy sterownik można podłączyć bezpośrednio do sieci 230V?

Nie. Sterownik wymaga zasilania napięciem 12V lub 24V DC z odpowiedniego zasilacza LED.

Dlaczego warto wybrać sterownik OPTICON MONO 25A z panelem obrotowym?

Sterownik LED OPTICON MONO RF 2,4GHz 25A z bezprzewodowym panelem obrotowym to praktyczne rozwiązanie do sterowania jednokolorowymi taśmami i modułami LED 12V oraz 24V DC.

Największą zaletą zestawu jest intuicyjna regulacja jasności za pomocą pokrętła oraz możliwość bezprzewodowego sterowania oświetleniem bez konieczności prowadzenia dodatkowych przewodów sygnałowych.

Duża wydajność prądowa 25A, moc do 300W przy 12V i 600W przy 24V, pamięć ustawień oraz dodatkowe pokrętło manualne sprawiają, że zestaw sprawdzi się zarówno w domowych, jak i bardziej rozbudowanych instalacjach LED.

Wybierz OPTICON MONO RF 2,4GHz 25A z panelem obrotowym – wygodne sterowanie jasnością, duża moc i funkcjonalność w nowoczesnych instalacjach LED.
