Sterownik LED OPTICON MONO RF 2,4GHz 25A 12V 24V DC z Pilotem Radiowym – Ściemniacz PWM 300W / 600W

Bezprzewodowy sterownik jednokolorowych taśm LED OPTICON MONO z pilotem

Sterownik taśm LED OPTICON MONO RF 2,4GHz 25A z pilotem radiowym to wydajny zestaw do bezprzewodowego sterowania jednokolorowymi taśmami LED i modułami LED 12V oraz 24V DC. Umożliwia wygodne włączanie, wyłączanie i płynną regulację jasności oświetlenia z odległości do 20 metrów.

W skład zestawu wchodzi jednokanałowy sterownik LED PWM OPTICON MONO 25A oraz czarny, jednostrefowy pilot radiowy OPTICON MONO 2,4GHz. Sterownik podłącza się pomiędzy zasilaczem LED a oświetleniem, natomiast pilot pozwala zarządzać jasnością bez konieczności podchodzenia do urządzenia.

Dużą zaletą zestawu jest możliwość obsługi oświetlenia na dwa sposoby: bezprzewodowo za pomocą pilota RF oraz manualnie za pomocą pokrętła na obudowie sterownika.

Dzięki maksymalnemu prądowi wyjściowemu 25A urządzenie pozwala sterować instalacjami LED o mocy do 300W przy 12V DC lub 600W przy 24V DC.

Technologia PWM (Pulse Width Modulation) umożliwia płynną i energooszczędną regulację jasności kompatybilnych źródeł światła LED.

Najważniejsze zalety zestawu OPTICON MONO RF 2,4GHz 25A

• Kompletny zestaw – sterownik LED 25A oraz jednostrefowy pilot radiowy OPTICON MONO.
• Bezprzewodowe sterowanie RF 2,4GHz – wygodna regulacja oświetlenia na odległość.
• Zasięg do 20 metrów – sterowanie bez konieczności kierowania pilota bezpośrednio na odbiornik.
• Płynna regulacja jasności PWM – możliwość dopasowania intensywności oświetlenia do potrzeb.
• Manualne pokrętło – lokalna obsługa oświetlenia bez pilota.
• Napięcie pracy 12V / 24V DC – współpraca z popularnymi instalacjami LED.
• Maksymalny prąd wyjściowy 25A – do instalacji o większym poborze prądu.
• Moc do 300W przy 12V – sterowanie rozbudowanymi instalacjami LED 12V.
• Moc do 600W przy 24V – możliwość obsługi instalacji LED 24V o większej mocy.
• Pamięć ostatnich ustawień – przywracanie zapamiętanego poziomu jasności i stanu pracy.
• Obsługa do 6 pilotów – możliwość sterowania jednym odbiornikiem z kilku miejsc.
• Możliwość współpracy kilku sterowników – do rozbudowanych systemów OPTICON MONO.
• Zaciski śrubowe – wygodne podłączenie przewodów zasilania i oświetlenia.
• Kompaktowa obudowa – łatwy montaż w odpowiednio przygotowanej zabudowie.

Sterowanie radiowe RF 2,4GHz – wygodne włączanie i ściemnianie LED

Zestaw OPTICON MONO wykorzystuje komunikację radiową RF 2,4GHz, dzięki której pilot przesyła polecenia do sterownika bez użycia przewodów sygnałowych.

W przeciwieństwie do pilotów działających na podczerwień pilot radiowy nie wymaga bezpośredniej widoczności odbiornika. Sterownik można więc umieścić w odpowiednio przygotowanej zabudowie meblowej, suficie podwieszanym lub innym miejscu instalacji.

Deklarowany zasięg sterowania wynosi do 20 metrów. Rzeczywisty zasięg może zależeć od grubości ścian, metalowych elementów konstrukcyjnych oraz zakłóceń radiowych.

Co umożliwia pilot OPTICON MONO?

• Włączanie jednokolorowego oświetlenia LED.
• Wyłączanie podłączonych taśm i modułów LED.
• Płynne zwiększanie jasności.
• Płynne zmniejszanie jasności.
• Wygodne sterowanie oświetleniem z odległości do 20 metrów.

Pilot jest szczególnie przydatny w salonach, sypialniach, biurach, sklepach i pomieszczeniach, w których oświetlenie LED znajduje się poza bezpośrednim zasięgiem użytkownika.

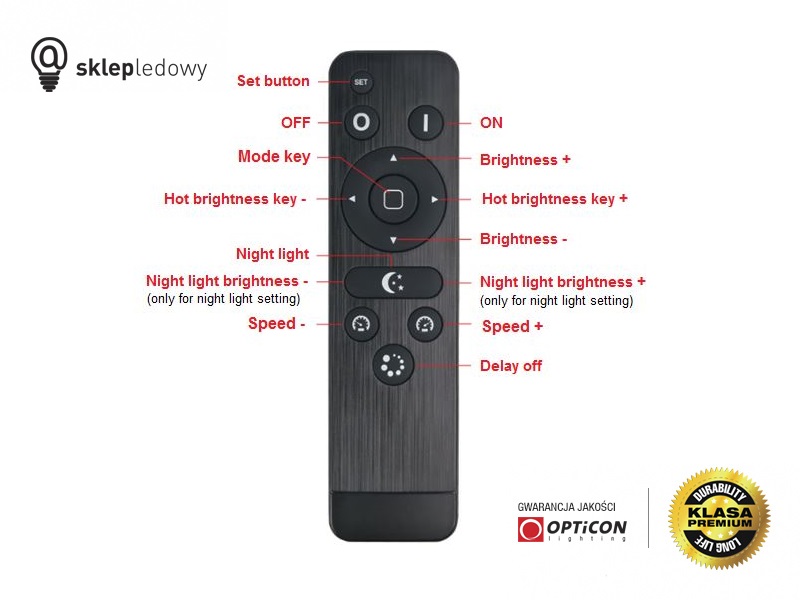

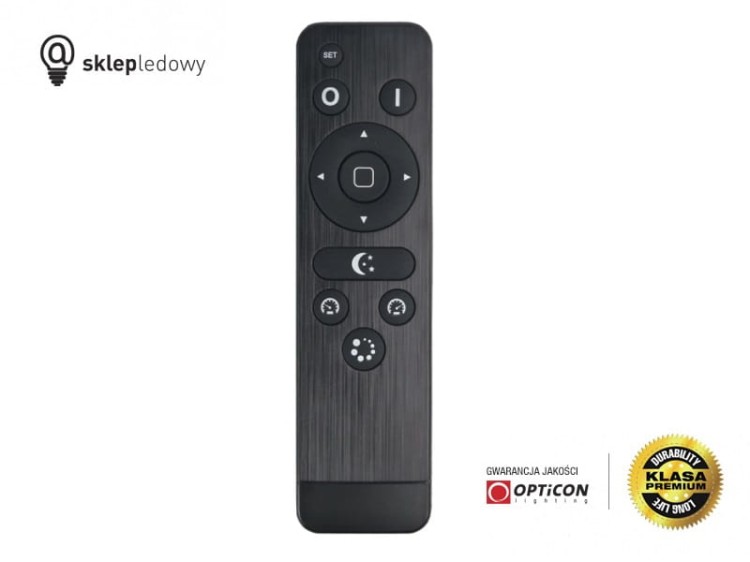

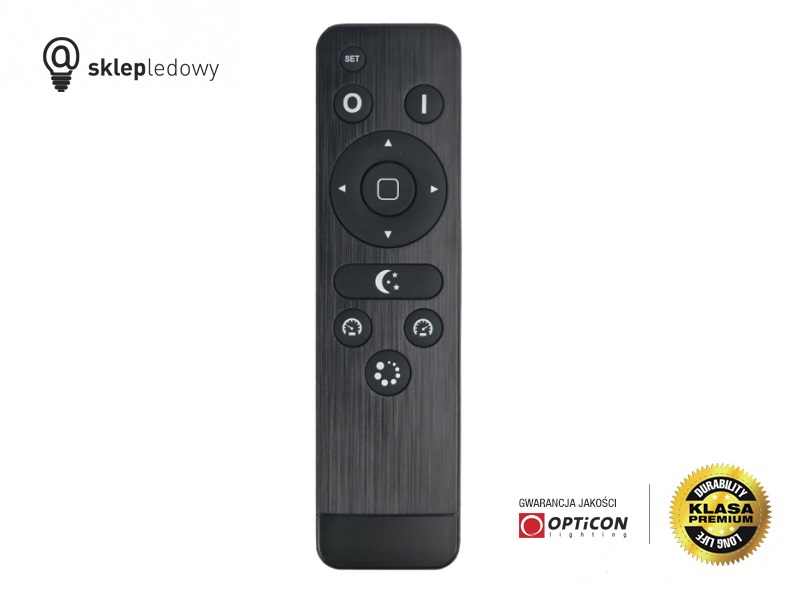

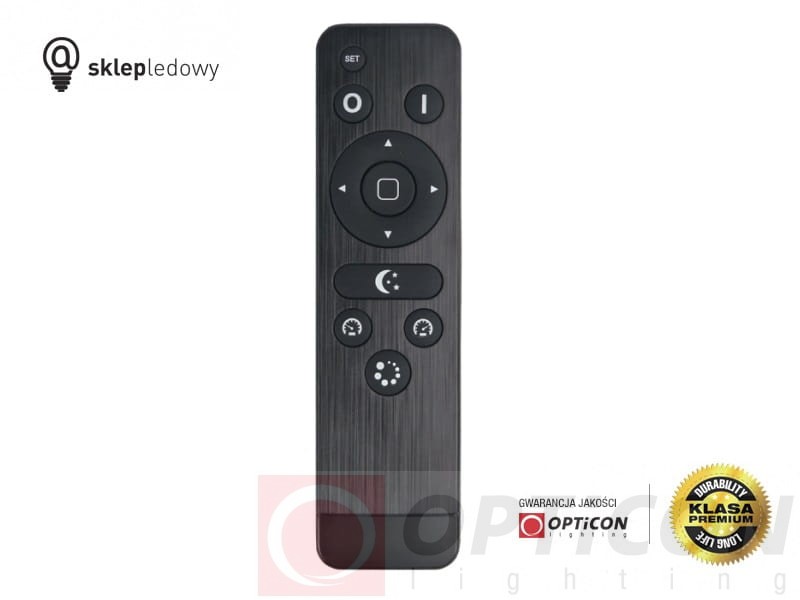

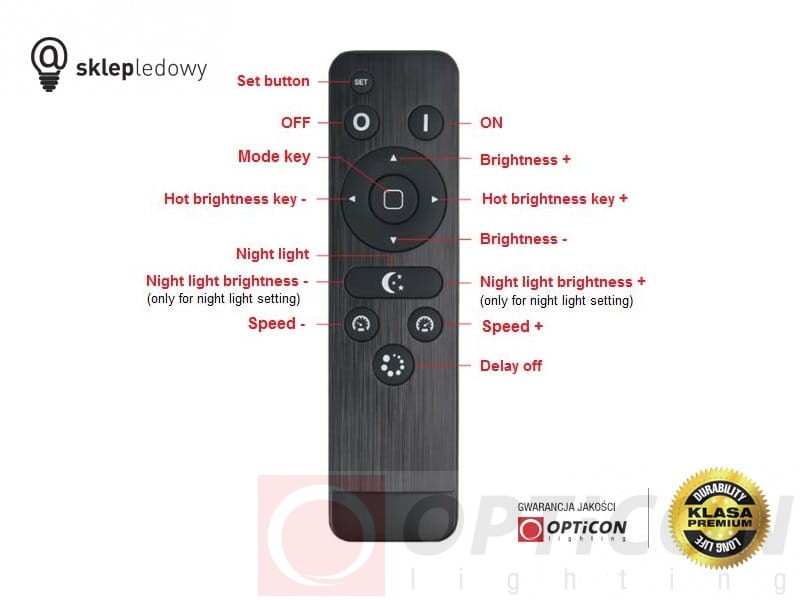

Pilot jednostrefowy OPTICON MONO – prosta i intuicyjna obsługa

Dołączony do zestawu pilot radiowy OPTICON MONO 2,4GHz przeznaczony jest do obsługi jednej strefy oświetlenia.

Oznacza to, że użytkownik może wygodnie sterować przypisanym oświetleniem LED bez konieczności korzystania z rozbudowanego systemu automatyki.

Pilot posiada standardowe przyciski i jest zasilany dwoma bateriami AAA.

Zalety pilota radiowego OPTICON

• Jednostrefowe sterowanie oświetleniem MONO.
• Bezprzewodowa komunikacja RF 2,4GHz.
• Wygodne włączanie i wyłączanie światła.
• Płynna regulacja jasności.
• Brak konieczności kierowania pilota na sterownik.
• Zasilanie popularnymi bateriami AAA.
• Smukła, czarna obudowa.
• Kompaktowe wymiary 150 × 40 × 20 mm.

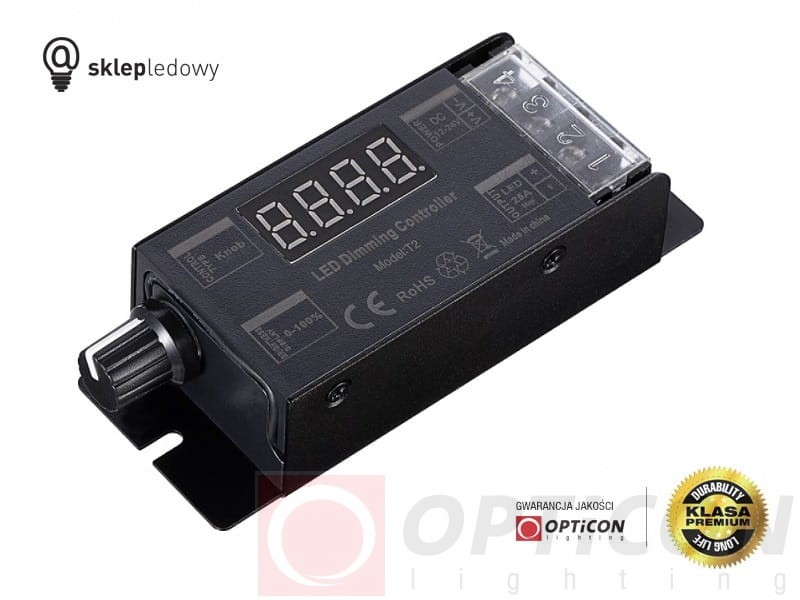

Manualne pokrętło – sterowanie LED również bez pilota

Sterownik OPTICON MONO 25A posiada wbudowane pokrętło manualne, które umożliwia bezpośrednie sterowanie podłączonym oświetleniem LED.

Dzięki temu urządzenie może być obsługiwane również wtedy, gdy pilot znajduje się w innym miejscu lub jego baterie wymagają wymiany.

Funkcje pokrętła

• Włączanie oświetlenia LED.
• Wyłączanie oświetlenia LED.
• Płynna regulacja jasności.

Połączenie sterowania radiowego i manualnego zwiększa wygodę użytkowania, szczególnie w instalacjach wykorzystywanych każdego dnia.

Technologia PWM – płynna regulacja jasności taśm LED

Sterownik wykorzystuje technologię PWM (Pulse Width Modulation), czyli modulację szerokości impulsu.

Metoda ta polega na szybkim przełączaniu napięcia dostarczanego do oświetlenia. Zmiana proporcji czasu włączenia i wyłączenia pozwala regulować średnią moc dostarczaną do taśmy LED, a tym samym jej jasność.

Dlaczego warto stosować ściemniacz LED PWM?

• Umożliwia płynną regulację jasności kompatybilnych taśm LED.
• Zapewnia wysoką sprawność energetyczną sterowania.
• Pozwala zmniejszyć średni pobór energii przy obniżonej jasności.
• Ułatwia tworzenie oświetlenia dekoracyjnego i nastrojowego.
• Pozwala dopasować światło do różnych czynności.
• Nie wymaga stosowania dużych rezystorów do regulacji jasności.

Ważne: technologia PWM nie oznacza całkowitego braku migotania. Jego widoczność zależy między innymi od częstotliwości sterowania i właściwości podłączonego oświetlenia.

Sterownik LED 12V 25A – maksymalna moc 300W

Przy zasilaniu napięciem 12V DC sterownik OPTICON MONO może obsługiwać obciążenie o maksymalnym prądzie 25A.

12V × 25A = 300W

Oznacza to możliwość sterowania odpowiednio zaprojektowanymi instalacjami jednokolorowych taśm LED 12V o łącznej mocy do 300W.

Przykład instalacji LED 12V

Instalacja składa się z 15 metrów taśmy LED 12V o mocy 14,4W/m.

15 m × 14,4W/m = 216W

Pobór prądu wynosi:

216W ÷ 12V = 18A

Taka instalacja mieści się w deklarowanych parametrach sterownika 25A, pod warunkiem prawidłowego doboru zasilacza, przewodów i sposobu rozprowadzenia zasilania.

Sterownik LED 24V 25A – maksymalna moc 600W

Przy zasilaniu napięciem 24V DC sterownik może obsługiwać instalacje LED o mocy do 600W.

24V × 25A = 600W

Wyższe napięcie pozwala uzyskać większą moc przy takim samym maksymalnym prądzie sterownika.

Przykład instalacji LED 24V

Instalacja składa się z 25 metrów taśmy LED 24V o mocy 14,4W/m.

25 m × 14,4W/m = 360W

Pobór prądu wynosi:

360W ÷ 24V = 15A

Taka instalacja mieści się w deklarowanych parametrach sterownika 25A i 600W.

Uwaga: podane przykłady dotyczą łącznego obciążenia sterownika, a nie zalecanej długości taśmy zasilanej z jednego końca. Przy długich odcinkach taśm LED należy uwzględnić spadki napięcia, przekroje przewodów i dodatkowe punkty zasilania.

Pamięć ostatnich ustawień – wygoda codziennego użytkowania

Sterownik OPTICON MONO posiada funkcję pamięci ostatnich ustawień.

Po zaniku napięcia i ponownym podaniu zasilania urządzenie przywraca zapamiętany poziom jasności oraz stan pracy.

Funkcja ta jest szczególnie przydatna w instalacjach, w których użytkownik często korzysta z tego samego poziomu intensywności światła.

Możliwość przypisania do 6 pilotów

Do jednego sterownika OPTICON MONO można przypisać maksymalnie 6 kompatybilnych pilotów.

Umożliwia to sterowanie tym samym oświetleniem z kilku miejsc bez konieczności prowadzenia dodatkowych przewodów sterujących.

Przykładowe zastosowania kilku pilotów

• Sypialnia – jeden pilot przy wejściu, drugi przy łóżku.
• Salon – sterowanie oświetleniem z kilku miejsc.
• Korytarz – wygodne włączanie i regulacja jasności z obu końców pomieszczenia.
• Schody – obsługa oświetlenia na dole i na górze.
• Sklep – sterowanie ekspozycją z różnych stanowisk.
• Biuro – dostęp do regulacji jasności dla kilku użytkowników.

W zestawie znajduje się jeden pilot. Dodatkowe kompatybilne piloty można dobrać osobno.

Współpraca kilku sterowników OPTICON MONO RF 2,4GHz

System OPTICON MONO umożliwia współpracę kompatybilnych sterowników w jednej instalacji.

Zgodnie z opisem systemu odbiorniki mogą przekazywać sygnał radiowy pomiędzy sobą, co pozwala zwiększyć efektywny zasięg sterowania odpowiednio skonfigurowaną instalacją LED.

Rozwiązanie to może być szczególnie przydatne w większych pomieszczeniach, sklepach, salach sprzedaży oraz rozbudowanych instalacjach dekoracyjnych.

Ważne: współpraca kilku odbiorników i przekazywanie sygnału wymagają kompatybilnych urządzeń oraz prawidłowej konfiguracji. Sama częstotliwość RF 2,4GHz nie gwarantuje zgodności z systemami innych producentów.

Gdzie stosuje się sterownik LED OPTICON MONO z pilotem?

Jednokolorowe taśmy LED 12V i 24V

Wygodne sterowanie jasnością taśm LED w instalacjach dekoracyjnych i użytkowych.

Moduły LED

Regulacja jasności kompatybilnych modułów LED wykorzystywanych w instalacjach oświetleniowych.

Oświetlenie meblowe

Podświetlenie szaf, regałów, półek, garderób oraz zabudów meblowych.

Podświetlenie blatów kuchennych

Możliwość dopasowania jasności oświetlenia roboczego i dekoracyjnego.

Sufity podwieszane

Sterowanie jednokolorowymi taśmami LED zamontowanymi we wnękach sufitowych i zabudowach gipsowo-kartonowych.

Oświetlenie salonów i sypialni

Tworzenie przyjemnej atmosfery przez płynną regulację natężenia światła.

Oświetlenie schodów i korytarzy

Wygodne sterowanie oświetleniem z różnych miejsc za pomocą pilotów radiowych.

Witryny i gabloty sklepowe

Regulacja jasności podświetlenia produktów oraz ekspozycji handlowych.

Kasetony reklamowe LED

Sterowanie jasnością kompatybilnych jednokolorowych modułów LED stosowanych w reklamach świetlnych.

Lokale usługowe i biura

Bezprzewodowa regulacja jasności oświetlenia dekoracyjnego i użytkowego.

Jak podłączyć sterownik LED OPTICON MONO RF 25A?

Sterownik montowany jest pomiędzy zasilaczem LED a jednokolorową taśmą lub modułami LED.

Schemat podłączenia instalacji 12V

230V AC → zasilacz LED 12V DC → sterownik OPTICON MONO RF 25A → taśma LED 12V

Schemat podłączenia instalacji 24V

230V AC → zasilacz LED 24V DC → sterownik OPTICON MONO RF 25A → taśma LED 24V

Instrukcja montażu

1. Dobierz zasilacz LED odpowiedni do napięcia i mocy instalacji.
2. Oblicz całkowity pobór prądu podłączonych taśm lub modułów LED.
3. Odłącz zasilanie przed rozpoczęciem montażu.
4. Podłącz przewody zasilacza do wejścia sterownika zgodnie z oznaczeniami zacisków.
5. Podłącz przewody jednokolorowej taśmy LED do wyjścia sterownika.
6. Sprawdź poprawność połączeń i polaryzację.
7. Zadbaj o odpowiednie przekroje przewodów i warunki odprowadzania ciepła.
8. Włącz zasilanie i sprawdź działanie sterownika.
9. W razie potrzeby przeprowadź parowanie pilota zgodnie z instrukcją urządzenia.
10. Sprawdź włączanie, wyłączanie i regulację jasności.

Ważne: sterownik pracuje wyłącznie z napięciem 12V lub 24V DC. Nie wolno podłączać go bezpośrednio do sieci 230V AC.

Przy dużych obciążeniach należy zapewnić odpowiednie przekroje przewodów, zabezpieczenia oraz właściwe rozprowadzenie zasilania. Zaleca się również zachowanie zapasu względem maksymalnego prądu sterownika.

Zawartość zestawu

• 1 × sterownik LED OPTICON MONO RF 2,4GHz 25A 12V / 24V DC z pokrętłem manualnym.
• 1 × pilot radiowy OPTICON MONO RF 2,4GHz – jednostrefowy, czarny.

Zasilacz LED, taśmy LED i moduły LED należy dobrać odpowiednio do instalacji.

Dane techniczne sterownika LED OPTICON MONO 25A

Dane techniczne pilota radiowego OPTICON MONO

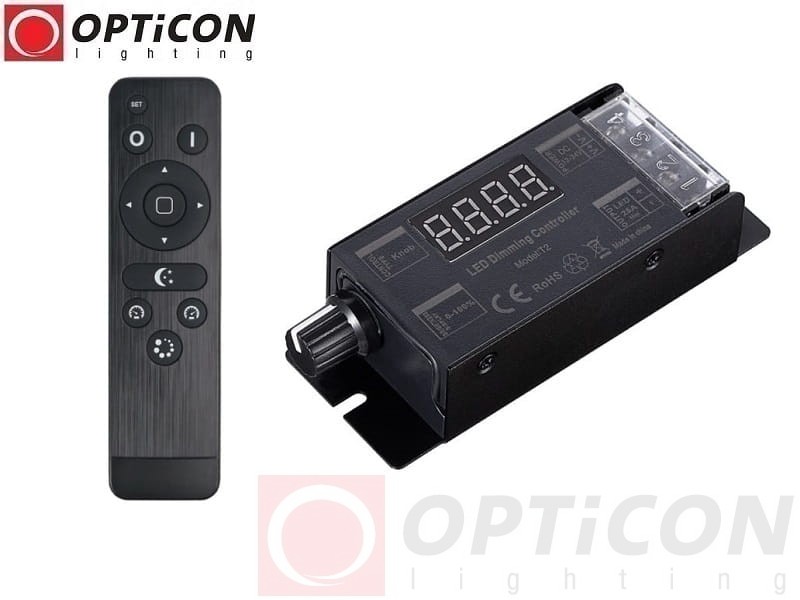

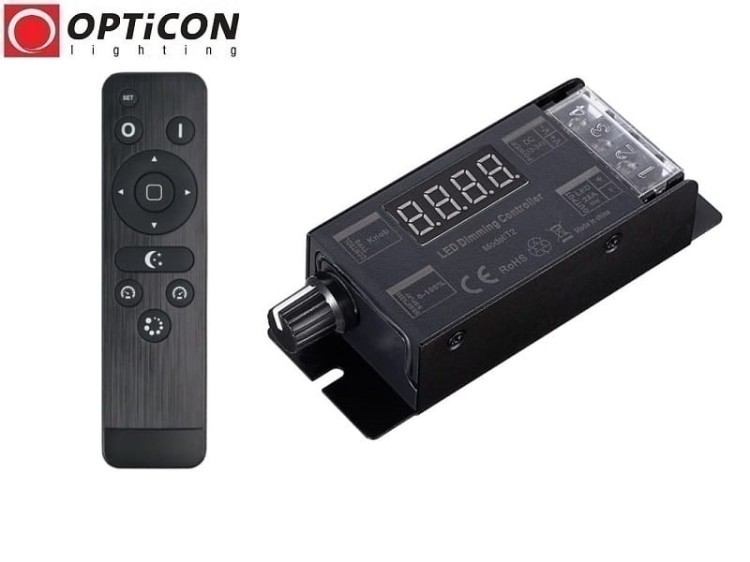

Zdjęcia zestawu OPTICON MONO RF 2,4GHz 25A z pilotem

FAQ – najczęściej zadawane pytania

Czy zestaw zawiera pilot radiowy?

Tak. W zestawie znajduje się jeden jednostrefowy pilot radiowy OPTICON MONO RF 2,4GHz oraz sterownik LED 25A.

Czy sterownik współpracuje z taśmami LED 12V?

Tak. Sterownik jest przeznaczony do kompatybilnych jednokolorowych taśm LED 12V DC.

Czy można podłączyć taśmy LED 24V?

Tak. Urządzenie współpracuje również z instalacjami LED 24V DC.

Jaka jest maksymalna moc sterownika?

Maksymalna deklarowana moc wynosi 300W przy 12V oraz 600W przy 24V, przy maksymalnym prądzie 25A.

Jaki jest zasięg pilota?

Deklarowany zasięg wynosi do 20 metrów. Rzeczywisty zasięg zależy od warunków montażu i otoczenia.

Czy można sterować oświetleniem bez pilota?

Tak. Sterownik posiada pokrętło manualne umożliwiające lokalne włączanie, wyłączanie i regulację jasności.

Czy do jednego sterownika można przypisać więcej pilotów?

Tak. Sterownik obsługuje maksymalnie 6 kompatybilnych pilotów.

Czy pilot wymaga kierowania na sterownik?

Nie. Komunikacja radiowa RF 2,4GHz nie wymaga bezpośredniej widoczności pomiędzy pilotem a odbiornikiem.

Czy sterownik zapamiętuje ostatni poziom jasności?

Tak. Urządzenie posiada funkcję pamięci ostatnich ustawień.

Czy zestaw obsługuje taśmy LED RGB?

Nie w zakresie niezależnego sterowania kolorami. Jest to sterownik jednokanałowy MONO, przeznaczony do jednokolorowego oświetlenia LED.

Czy można regulować temperaturę barwową taśm CCT?

Do niezależnej regulacji temperatury barwowej bieli należy zastosować odpowiedni sterownik CCT.

Czy sterownik można podłączyć bezpośrednio do 230V AC?

Nie. Sterownik wymaga zasilania napięciem 12V lub 24V DC z odpowiedniego zasilacza LED.

Czy w zestawie znajduje się zasilacz LED?

Nie został wymieniony w specyfikacji zestawu. W skład kompletu wchodzą sterownik oraz pilot radiowy.

Dlaczego warto wybrać sterownik LED OPTICON MONO RF 2,4GHz 25A z pilotem?

Sterownik OPTICON MONO RF 2,4GHz 25A z pilotem radiowym to praktyczny zestaw do bezprzewodowej regulacji jasności jednokolorowych taśm i modułów LED 12V oraz 24V DC.

Łączy dużą wydajność prądową, płynną regulację PWM, zasięg do 20 metrów, sterowanie manualne i pamięć ustawień. Możliwość przypisania dodatkowych pilotów zwiększa wygodę obsługi rozbudowanych instalacji.

Wybierz zestaw OPTICON MONO RF 2,4GHz 25A – sterownik LED z pilotem do wygodnego sterowania oświetleniem o mocy do 300W przy 12V lub 600W przy 24V.
