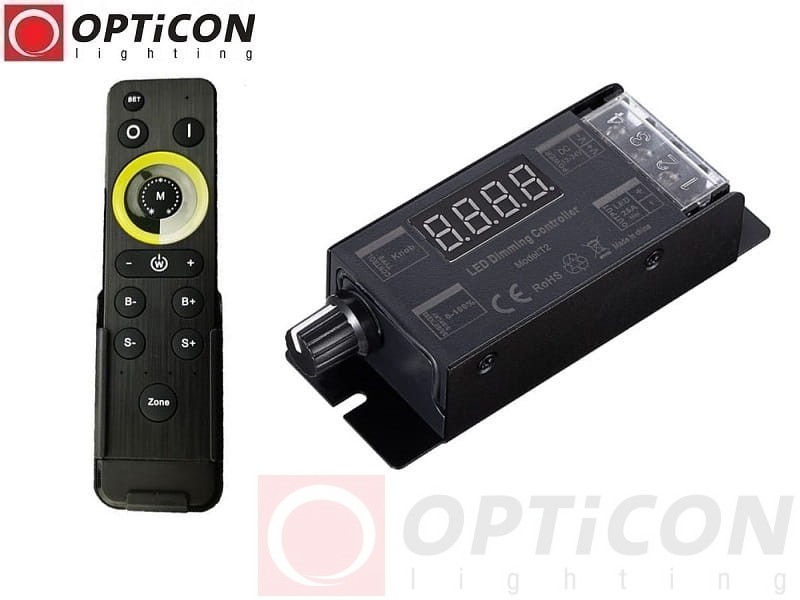

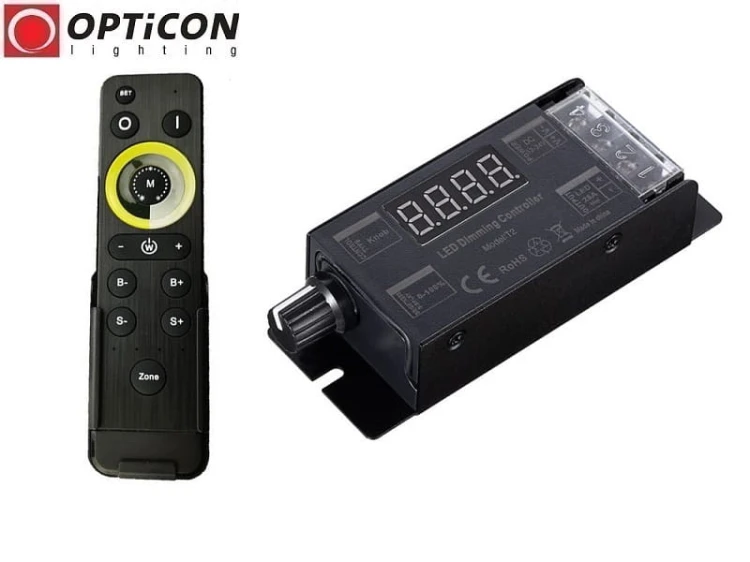

Sterownik LED OPTICON MONO RF 2,4GHz 25A 12V 24V DC z Pilotem 4-Strefowym i Dotykową Tarczą – Ściemniacz PWM 300W / 600W

Sterownik jednokolorowych taśm LED OPTICON z pilotem radiowym i dotykową regulacją jasności

Sterownik LED OPTICON MONO RF 2,4GHz 25A z pilotem wielostrefowym i dotykową tarczą to nowoczesny zestaw przeznaczony do bezprzewodowego sterowania jednokolorowymi taśmami LED oraz modułami LED 12V i 24V DC.

Zestaw umożliwia wygodne włączanie, wyłączanie oraz płynną regulację jasności oświetlenia z odległości do 20 metrów. Dołączony pilot posiada dotykową tarczę regulacji jasności, która pozwala szybko dopasować intensywność światła do aktualnych potrzeb.

Dużą zaletą systemu jest możliwość obsługi czterech niezależnych stref oświetlenia. Każdą strefą można sterować osobno lub regulować wszystkie przypisane strefy jednocześnie.

Sterownik OPTICON MONO wykorzystuje technologię PWM (Pulse Width Modulation), zapewniającą płynną regulację jasności kompatybilnych źródeł światła LED.

Dzięki maksymalnemu prądowi wyjściowemu 25A urządzenie pozwala sterować instalacjami o mocy do 300W przy 12V DC oraz 600W przy 24V DC.

Ważne: zestaw zawiera jeden sterownik LED i jeden pilot czterostrefowy. Do utworzenia kolejnych niezależnych stref należy zastosować dodatkowe kompatybilne sterowniki OPTICON MONO.

Najważniejsze zalety sterownika OPTICON MONO 25A z pilotem dotykowym

• Kompletny zestaw – sterownik LED PWM 25A oraz pilot radiowy wielostrefowy.
• Dotykowa tarcza pilota – szybka i wygodna regulacja jasności oświetlenia.
• Obsługa 4 stref – możliwość niezależnego sterowania czterema grupami oświetlenia.
• Sterowanie wszystkimi strefami jednocześnie – wygodne zarządzanie rozbudowaną instalacją LED.
• Bezprzewodowa transmisja RF 2,4GHz – sterowanie bez przewodów sygnałowych.
• Zasięg do 20 metrów – wygodna obsługa oświetlenia na odległość.
• Technologia PWM – płynne ściemnianie i rozjaśnianie kompatybilnych taśm LED.
• Napięcie pracy 12V / 24V DC – współpraca z popularnymi instalacjami LED.
• Maksymalny prąd wyjściowy 25A – możliwość sterowania instalacjami o dużej mocy.
• Moc do 300W przy 12V – do rozbudowanych instalacji LED 12V.
• Moc do 600W przy 24V – do instalacji LED 24V o większym zapotrzebowaniu na moc.
• Manualne pokrętło – lokalne sterowanie oświetleniem bez pilota.
• Pamięć ostatnich ustawień – przywracanie zapamiętanego poziomu jasności i stanu pracy.
• Obsługa do 6 pilotów – możliwość sterowania jednym odbiornikiem z kilku miejsc.
• Możliwość rozbudowy systemu – współpraca z dodatkowymi sterownikami OPTICON MONO.
• Zaciski śrubowe – wygodne podłączenie zasilania i oświetlenia.
• Kompaktowa obudowa – łatwy montaż w odpowiednio przygotowanej zabudowie.

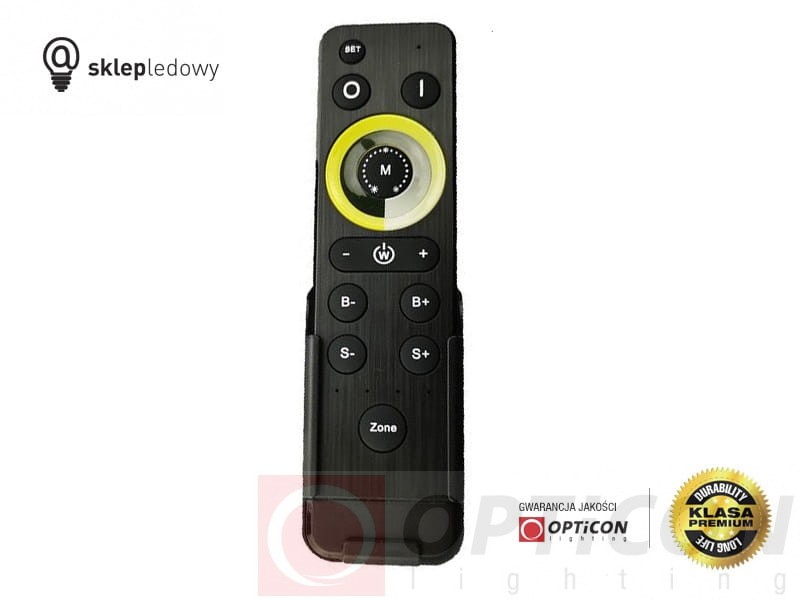

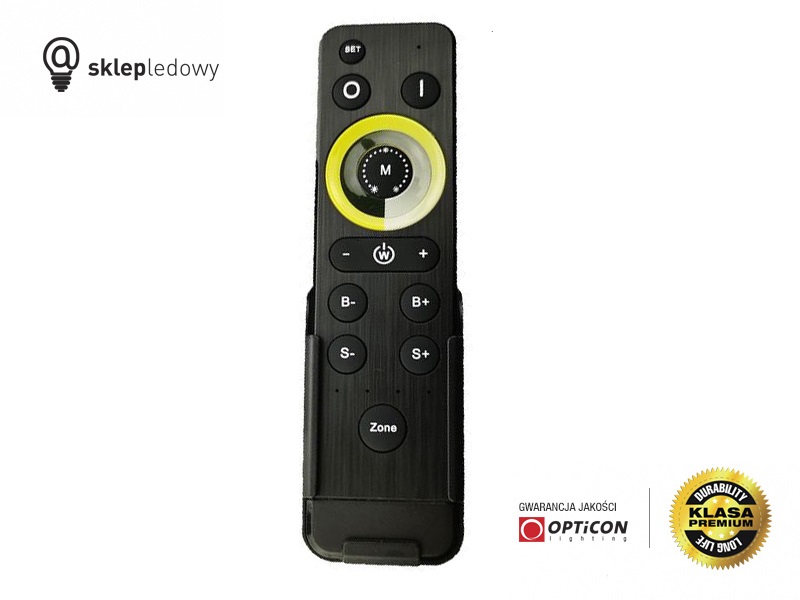

Pilot radiowy OPTICON MONO z dotykową tarczą regulacji jasności

Dołączony do zestawu pilot OPTICON MONO RF 2,4GHz wyposażony jest w nowoczesną dotykową tarczę sterującą, która umożliwia intuicyjną regulację intensywności światła.

Wystarczy przesunąć palcem po powierzchni tarczy, aby dopasować poziom jasności do potrzeb użytkownika.

W przeciwieństwie do pilotów wyposażonych wyłącznie w tradycyjne przyciski rozwiązanie z dotykową tarczą pozwala szybko przechodzić pomiędzy różnymi poziomami jasności.

Funkcje pilota dotykowego OPTICON MONO

• Włączanie oświetlenia LED.
• Wyłączanie oświetlenia LED.
• Płynne rozjaśnianie taśm LED.
• Płynne ściemnianie taśm LED.
• Regulacja jasności za pomocą dotykowej tarczy.
• Wybór jednej z czterech stref oświetlenia.
• Obsługa wszystkich przypisanych stref jednocześnie.
• Bezprzewodowe sterowanie z odległości do 20 metrów.

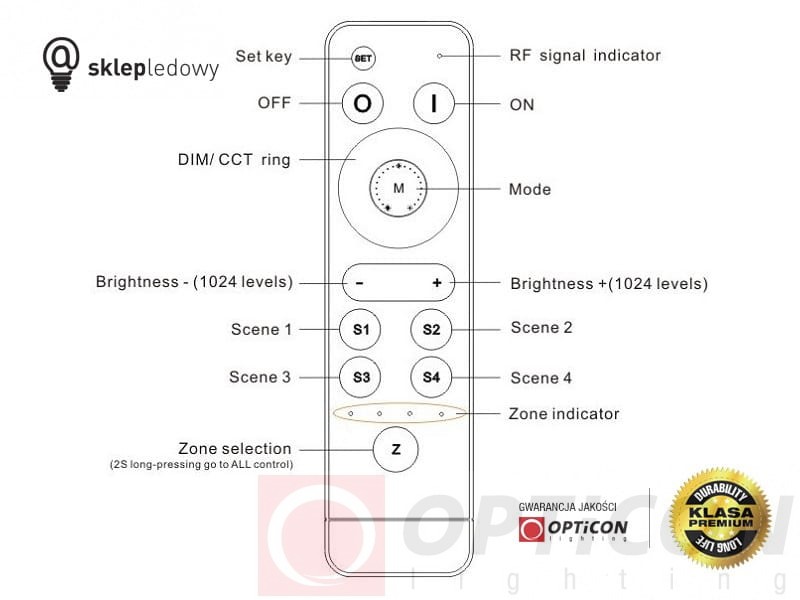

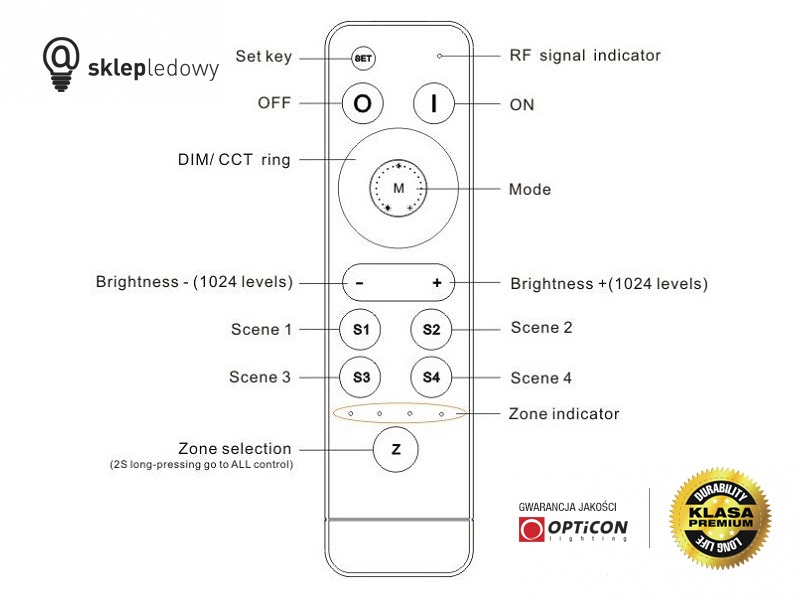

Pilot posiada standardowe przyciski funkcyjne oraz dotykową tarczę regulacji jasności. Zasilany jest dwoma bateriami AAA.

Sterowanie czterema niezależnymi strefami LED

Jedną z najważniejszych funkcji zestawu jest możliwość stworzenia systemu oświetlenia składającego się z maksymalnie czterech niezależnych stref.

Każda strefa może odpowiadać innemu pomieszczeniu, części pomieszczenia lub osobnej grupie taśm LED.

Jak działa sterowanie wielostrefowe?

• Strefa 1 – niezależne włączanie, wyłączanie i regulacja jasności pierwszej grupy oświetlenia.
• Strefa 2 – niezależna obsługa drugiej grupy taśm LED.
• Strefa 3 – sterowanie trzecią grupą oświetlenia.
• Strefa 4 – niezależna regulacja czwartej grupy oświetlenia.
• Sterowanie wspólne – jednoczesna obsługa wszystkich przypisanych stref.

Przykład zastosowania w salonie z aneksem kuchennym

Za pomocą jednego pilota OPTICON MONO można sterować:

• Strefa 1: taśmy LED w suficie podwieszanym salonu.
• Strefa 2: oświetlenie LED pod szafkami kuchennymi.
• Strefa 3: dekoracyjne podświetlenie mebli RTV.
• Strefa 4: oświetlenie półek, witryny lub regału.

Każda strefa może pracować z innym poziomem jasności. Użytkownik może również włączyć lub wyłączyć wszystkie przypisane grupy oświetlenia jednocześnie.

Ważne: jeden sterownik OPTICON MONO 25A posiada jedno wyjście MONO. Do niezależnego sterowania czterema strefami potrzebne są odpowiednio przypisane sterowniki dla poszczególnych obwodów.

Bezprzewodowa komunikacja RF 2,4GHz – zasięg do 20 metrów

Sterownik i pilot komunikują się za pomocą transmisji radiowej RF 2,4GHz.

Technologia radiowa pozwala sterować oświetleniem bez konieczności kierowania pilota bezpośrednio na odbiornik.

Sterownik można umieścić w odpowiednio przygotowanej zabudowie meblowej, suficie podwieszanym lub innym miejscu instalacji, zachowując możliwość sterowania radiowego.

Zalety transmisji RF 2,4GHz

• Brak konieczności prowadzenia przewodów sterujących pomiędzy pilotem a odbiornikiem.
• Brak potrzeby kierowania pilota bezpośrednio na sterownik.
• Możliwość ukrycia odbiornika w zabudowie.
• Wygodna obsługa kilku stref oświetlenia.
• Możliwość rozbudowy instalacji o dodatkowe kompatybilne odbiorniki.
• Deklarowany zasięg sterowania do 20 metrów.

Uwaga: rzeczywisty zasięg sterowania zależy od warunków montażu, rodzaju przegród budowlanych, metalowych elementów konstrukcyjnych oraz zakłóceń radiowych.

Możliwość współpracy kilku sterowników OPTICON MONO

System OPTICON MONO umożliwia tworzenie rozbudowanych instalacji LED składających się z kilku kompatybilnych odbiorników.

Poszczególne sterowniki można przypisać do odpowiednich stref pilota, a kilka odbiorników może pracować w tej samej grupie oświetlenia.

Zgodnie z opisem systemu kompatybilne sterowniki mogą przekazywać sygnał radiowy pomiędzy sobą, zwiększając efektywny zasięg sterowania odpowiednio skonfigurowanej instalacji.

Rozwiązanie to sprawdza się szczególnie w większych pomieszczeniach, sklepach, lokalach usługowych oraz rozbudowanych instalacjach dekoracyjnych.

Ważne: możliwość przekazywania sygnału oraz współpracy odbiorników zależy od zgodności urządzeń z systemem OPTICON MONO RF 2,4GHz. Sama częstotliwość radiowa nie gwarantuje kompatybilności z urządzeniami innych producentów.

Manualne pokrętło – sterowanie oświetleniem również bez pilota

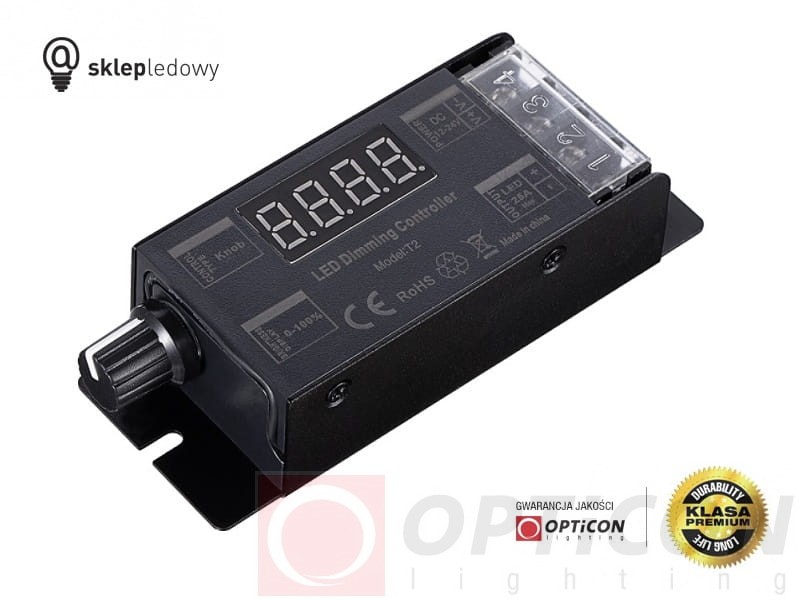

Sterownik OPTICON MONO 25A posiada wbudowane pokrętło manualne, umożliwiające bezpośrednią obsługę podłączonego oświetlenia.

To praktyczne rozwiązanie pozwala korzystać z instalacji również wtedy, gdy pilot znajduje się w innym miejscu.

Funkcje pokrętła manualnego

• Włączanie oświetlenia LED.
• Wyłączanie oświetlenia LED.
• Płynna regulacja jasności.

Połączenie sterowania radiowego i manualnego zwiększa wygodę codziennego użytkowania oraz funkcjonalność całego systemu.

Technologia PWM – płynne ściemnianie i rozjaśnianie taśm LED

Sterownik OPTICON MONO wykorzystuje technologię PWM (Pulse Width Modulation), czyli modulację szerokości impulsu.

Regulacja jasności odbywa się poprzez szybkie przełączanie napięcia dostarczanego do oświetlenia LED. Zmiana proporcji czasu włączenia i wyłączenia pozwala regulować średnią moc dostarczaną do taśmy LED.

Dlaczego warto stosować ściemniacz LED PWM?

• Umożliwia płynną regulację jasności kompatybilnych taśm LED.
• Zapewnia wysoką sprawność energetyczną sterowania.
• Pozwala zmniejszyć średni pobór energii przy niższej jasności.
• Ułatwia dopasowanie natężenia światła do różnych czynności.
• Pozwala tworzyć oświetlenie dekoracyjne i nastrojowe.
• Nie wymaga stosowania dużych rezystorów mocy do regulacji jasności.

Uwaga: technologia PWM nie gwarantuje całkowitego braku migotania. Jego widoczność zależy między innymi od częstotliwości sterowania oraz właściwości podłączonego oświetlenia.

Pamięć ostatnich ustawień po zaniku zasilania

Sterownik OPTICON MONO został wyposażony w funkcję pamięci ostatnich ustawień.

Po zaniku napięcia i ponownym podaniu zasilania urządzenie przywraca zapamiętany stan pracy oraz poziom jasności.

Funkcja ta zwiększa komfort użytkowania instalacji LED, ponieważ nie trzeba za każdym razem ponownie ustawiać preferowanej intensywności światła.

Możliwość przypisania do 6 pilotów

Do jednego sterownika OPTICON MONO można przypisać maksymalnie 6 kompatybilnych pilotów lub paneli sterujących.

Umożliwia to sterowanie tym samym oświetleniem z kilku miejsc.

Przykładowe zastosowania kilku pilotów

• Sypialnia – pilot przy wejściu i drugi przy łóżku.
• Salon – sterowanie oświetleniem z różnych miejsc.
• Korytarz – obsługa światła z obu końców pomieszczenia.
• Schody – sterowanie oświetleniem na dole i na górze.
• Sklep – regulacja oświetlenia z różnych stanowisk.
• Biuro – dostęp do sterowania dla kilku użytkowników.

W zestawie znajduje się jeden pilot czterostrefowy z dotykową tarczą. Dodatkowe kompatybilne piloty można dobrać osobno.

Duża moc wyjściowa – sterownik LED 25A 12V / 24V DC

Sterownik OPTICON MONO 25A przeznaczony jest do współpracy z instalacjami LED zasilanymi napięciem 12V DC lub 24V DC.

Maksymalny prąd wyjściowy wynosi 25A, co pozwala obsługiwać odpowiednio zaprojektowane instalacje o większym zapotrzebowaniu na moc.

Sterownik LED 12V DC – maksymalna moc 300W

Przy napięciu zasilania 12V DC maksymalna moc wynosi:

12V × 25A = 300W

Przykładowo instalacja złożona z 15 metrów taśmy LED 12V o mocy 14,4W/m pobiera:

15 m × 14,4W/m = 216W

Prąd takiej instalacji wynosi:

216W ÷ 12V = 18A

Takie obciążenie mieści się w deklarowanych parametrach sterownika, pod warunkiem prawidłowego doboru zasilacza, przewodów i sposobu rozprowadzenia zasilania.

Sterownik LED 24V DC – maksymalna moc 600W

Przy napięciu zasilania 24V DC maksymalna moc wynosi:

24V × 25A = 600W

Przykładowo instalacja złożona z 25 metrów taśmy LED 24V o mocy 14,4W/m pobiera:

25 m × 14,4W/m = 360W

Prąd takiej instalacji wynosi:

360W ÷ 24V = 15A

Takie obciążenie mieści się w deklarowanych parametrach sterownika 25A i 600W.

Ważne: powyższe przykłady dotyczą łącznego obciążenia sterownika, a nie zalecanej długości taśmy zasilanej z jednego końca. Przy długich odcinkach należy uwzględnić spadki napięcia, odpowiednie przekroje przewodów oraz dodatkowe punkty zasilania.

Gdzie stosuje się sterownik OPTICON MONO z pilotem dotykowym?

Jednokolorowe taśmy LED 12V i 24V

Bezprzewodowa regulacja jasności taśm LED w instalacjach dekoracyjnych i użytkowych.

Oświetlenie sufitów podwieszanych

Tworzenie niezależnych stref oświetlenia LED w różnych częściach sufitu.

Oświetlenie meblowe

Sterowanie podświetleniem szaf, regałów, półek, garderób i zabudów meblowych.

Oświetlenie kuchenne

Osobna regulacja jasności oświetlenia blatów, szafek oraz elementów dekoracyjnych.

Oświetlenie salonów i sypialni

Tworzenie przyjemnej atmosfery poprzez niezależne ustawianie jasności różnych stref.

Oświetlenie schodów i korytarzy

Wygodna obsługa oświetlenia z różnych miejsc oraz możliwość regulacji jasności.

Podświetlenie witryn sklepowych

Niezależne sterowanie oświetleniem różnych ekspozycji i grup produktów.

Kasetony reklamowe LED

Regulacja jasności kompatybilnych jednokolorowych modułów LED stosowanych w reklamach świetlnych.

Oświetlenie biur i lokali usługowych

Podział oświetlenia na niezależne grupy sterowane za pomocą jednego pilota.

Oświetlenie dekoracyjne mieszkań

Wygodne sterowanie podświetleniem sufitu, mebli, schodów oraz innych elementów wnętrza.

Jak podłączyć sterownik LED OPTICON MONO RF 2,4GHz 25A?

Sterownik należy zamontować pomiędzy zasilaczem LED a jednokolorową taśmą lub modułami LED.

Schemat podłączenia instalacji LED 12V

230V AC → zasilacz LED 12V DC → sterownik OPTICON MONO RF 25A → taśma LED 12V

Schemat podłączenia instalacji LED 24V

230V AC → zasilacz LED 24V DC → sterownik OPTICON MONO RF 25A → taśma LED 24V

Jak utworzyć cztery niezależne strefy oświetlenia?

1. Zaplanuj podział oświetlenia na maksymalnie cztery niezależne strefy.
2. Dobierz odpowiedni sterownik OPTICON MONO do każdej niezależnej grupy oświetlenia.
3. Dobierz zasilacze LED odpowiednie do napięcia i mocy poszczególnych instalacji.
4. Odłącz zasilanie przed rozpoczęciem montażu.
5. Podłącz sterowniki pomiędzy zasilaczami a oświetleniem LED.
6. Sprawdź polaryzację, przekroje przewodów oraz poprawność połączeń.
7. Przypisz poszczególne sterowniki do wybranych stref pilota zgodnie z instrukcją parowania.
8. Sprawdź niezależne włączanie, wyłączanie i regulację jasności każdej strefy.
9. Sprawdź działanie wspólnego sterowania wszystkimi przypisanymi strefami.

Uwaga: zestaw zawiera jeden sterownik LED. Dodatkowe odbiorniki do kolejnych niezależnych stref należy dokupić osobno.

Bezpieczeństwo: sterownik jest przeznaczony wyłącznie do pracy z napięciem 12V lub 24V DC. Nie wolno podłączać go bezpośrednio do sieci 230V AC.

Przy dużych obciążeniach należy zastosować odpowiednie przekroje przewodów, zabezpieczenia oraz zapewnić prawidłowe odprowadzanie ciepła. Zaleca się zachowanie zapasu względem maksymalnego prądu wyjściowego sterownika.

Zawartość zestawu

• 1 × sterownik LED OPTICON MONO RF 2,4GHz 25A 12V / 24V DC z pokrętłem manualnym.
• 1 × pilot radiowy OPTICON MONO RF 2,4GHz – czterostrefowy, z dotykową tarczą regulacji jasności, czarny.

Zasilacz LED, taśmy LED, moduły LED oraz dodatkowe sterowniki do kolejnych stref należy dobrać osobno.

Dane techniczne sterownika OPTICON MONO RF 25A

Dane techniczne pilota OPTICON MONO 4-strefowego z dotykową tarczą

Zdjęcia zestawu OPTICON MONO RF 2,4GHz 25A z pilotem dotykowym

FAQ – najczęściej zadawane pytania

Czy zestaw zawiera pilot z dotykową tarczą?

Tak. W zestawie znajduje się pilot radiowy OPTICON MONO RF 2,4GHz z dotykową tarczą regulacji jasności oraz jeden sterownik LED 25A.

Ile stref oświetlenia obsługuje pilot?

Pilot umożliwia obsługę maksymalnie czterech niezależnych stref oświetlenia LED.

Czy jeden sterownik pozwala sterować czterema strefami?

Nie. Jeden sterownik posiada jedno wyjście MONO. Do niezależnego sterowania czterema strefami należy zastosować dodatkowe kompatybilne sterowniki przypisane do odpowiednich stref pilota.

Czy można sterować wszystkimi strefami jednocześnie?

Tak. Pilot umożliwia wspólne sterowanie wszystkimi przypisanymi strefami.

Czy można regulować jasność każdej strefy osobno?

Tak. Każda strefa może mieć niezależnie ustawiony poziom jasności, jeśli jest obsługiwana przez odpowiednio przypisany sterownik.

Czy sterownik współpracuje z taśmami LED 12V?

Tak. Urządzenie przeznaczone jest do kompatybilnych jednokolorowych taśm LED 12V DC.

Czy można podłączyć taśmy LED 24V?

Tak. Sterownik obsługuje również instalacje LED 24V DC.

Jaka jest maksymalna moc sterownika?

Maksymalna deklarowana moc wynosi 300W przy 12V oraz 600W przy 24V, przy maksymalnym prądzie 25A.

Jaki jest zasięg pilota radiowego?

Deklarowany zasięg wynosi do 20 metrów. Rzeczywisty zasięg zależy od warunków montażu.

Czy można sterować oświetleniem bez pilota?

Tak. Sterownik posiada pokrętło manualne umożliwiające lokalne włączanie, wyłączanie i regulację jasności.

Ile pilotów można przypisać do jednego sterownika?

Do jednego sterownika można przypisać maksymalnie 6 kompatybilnych pilotów.

Czy sterownik zapamiętuje ostatni poziom jasności?

Tak. Urządzenie posiada funkcję pamięci ostatnich ustawień po zaniku zasilania.

Czy zestaw obsługuje taśmy LED RGB?

Nie w zakresie niezależnego sterowania kolorami. Jest to sterownik MONO przeznaczony do jednokolorowych taśm LED. Do regulacji kolorów należy zastosować sterownik RGB.

Czy można regulować temperaturę barwową taśm CCT?

Do niezależnej regulacji temperatury barwowej należy zastosować odpowiedni sterownik CCT.

Czy sterownik można podłączyć bezpośrednio do 230V AC?

Nie. Sterownik wymaga zasilania napięciem 12V lub 24V DC z odpowiedniego zasilacza LED.

Dlaczego warto wybrać sterownik OPTICON MONO RF 2,4GHz 25A z pilotem dotykowym?

Sterownik LED OPTICON MONO RF 2,4GHz 25A z pilotem czterostrefowym i dotykową tarczą to funkcjonalny zestaw do bezprzewodowego sterowania jednokolorowymi taśmami oraz modułami LED 12V i 24V DC.

Największą zaletą urządzenia jest połączenie intuicyjnej regulacji jasności za pomocą dotykowej tarczy z możliwością obsługi czterech niezależnych stref oświetlenia.

Wydajność prądowa 25A, moc do 300W przy 12V i 600W przy 24V, sterowanie manualne, pamięć ustawień oraz możliwość rozbudowy systemu sprawiają, że zestaw nadaje się do niewielkich i rozbudowanych instalacji LED.

Wybierz OPTICON MONO RF 2,4GHz 25A z pilotem dotykowym – wygodną regulację jasności i niezależne sterowanie czterema strefami oświetlenia LED.
