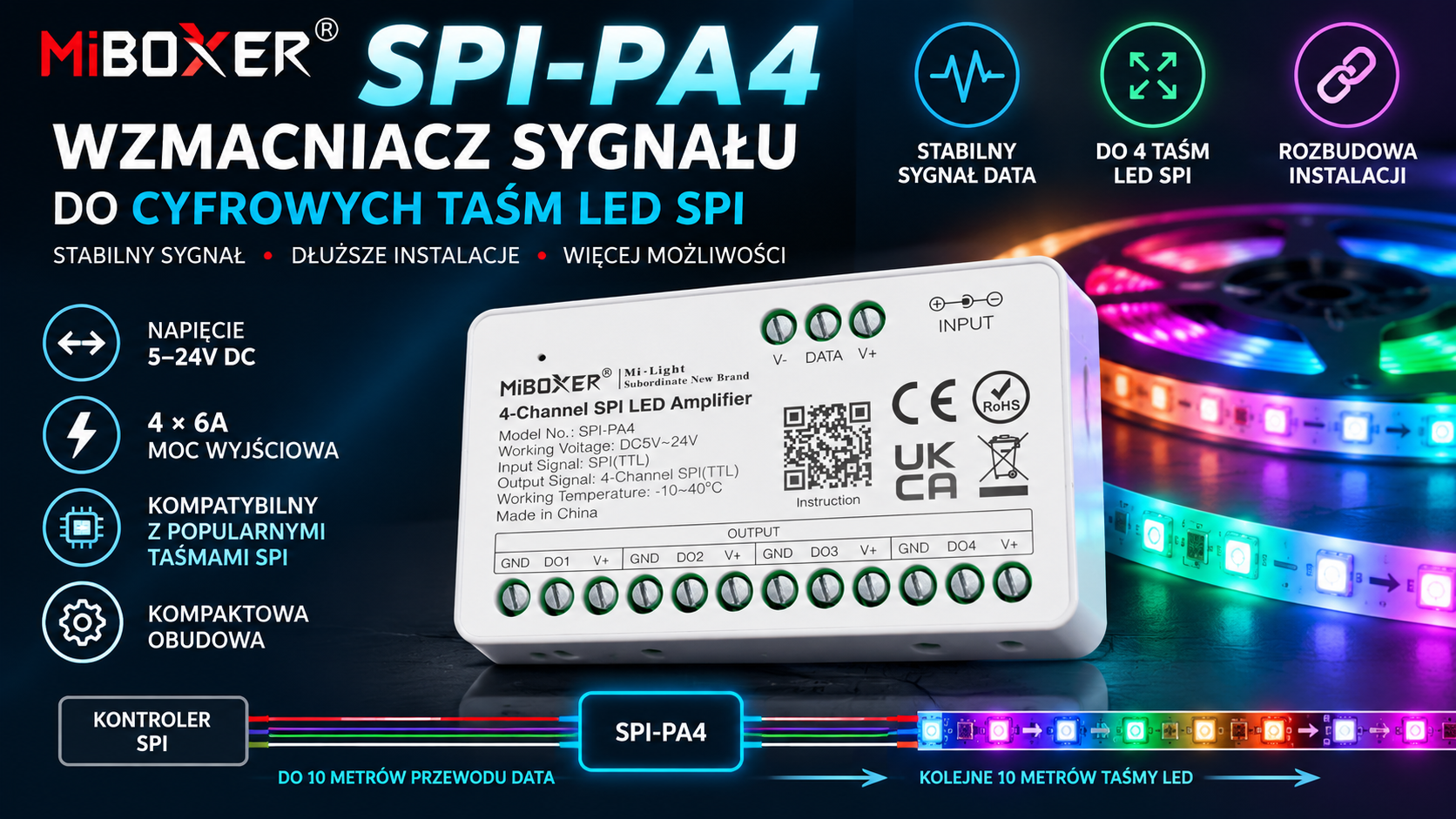

MiBOXER SPI-PA4 – wzmacniacz sygnału do cyfrowych taśm LED SPI

MiBOXER SPI-PA4 to wzmacniacz sygnału przeznaczony do instalacji wykorzystujących cyfrowe taśmy LED SPI. Urządzenie znajduje zastosowanie przede wszystkim w rozbudowanych instalacjach LED, w których konieczne jest przesłanie stabilnego sygnału DATA na większą odległość.

W przypadku cyfrowych taśm LED sam kontroler nie zawsze wystarczy do prawidłowego sterowania bardzo długą instalacją. Im dłuższy przewód pomiędzy kontrolerem a taśmą lub kolejnymi fragmentami instalacji, tym większe znaczenie ma jakość przesyłanego sygnału cyfrowego. W takiej sytuacji pomocny jest wzmacniacz sygnału SPI.

MiBOXER SPI-PA4 pozwala odbudować i wzmocnić sygnał sterujący, dzięki czemu może być stosowany przy projektowaniu dłuższych i bardziej rozbudowanych instalacji z cyfrowymi taśmami LED.

Czym są cyfrowe taśmy LED SPI?

Cyfrowa taśma LED SPI różni się od standardowej taśmy LED RGB, RGBW czy jednokolorowej sposobem sterowania diodami. W taśmie cyfrowej poszczególne diody LED lub ich grupy mogą otrzymywać niezależne informacje dotyczące koloru, jasności oraz efektu świetlnego.

Dzięki temu możliwe jest tworzenie zaawansowanych animacji, których nie da się uzyskać przy zastosowaniu zwykłej taśmy RGB.

Cyfrowe taśmy LED SPI mogą być wykorzystywane między innymi do tworzenia:

• dynamicznych efektów świetlnych,
• animacji LED,
• efektu płynącego światła,
• efektów tęczy,
• przejść kolorystycznych,
• efektów reagujących na muzykę,
• dekoracyjnego oświetlenia mebli,
• oświetlenia witryn i ekspozycji,
• oświetlenia scenicznego,
• efektownego oświetlenia wnętrz i instalacji reklamowych.

W tego typu instalacjach bardzo ważne jest nie tylko odpowiednie zasilanie, ale również prawidłowe przesyłanie sygnału DATA.

Po co stosuje się wzmacniacz sygnału SPI?

Najważniejszym zadaniem wzmacniacza SPI LED jest poprawa jakości sygnału cyfrowego przesyłanego pomiędzy kontrolerem a taśmą LED lub kolejnym fragmentem instalacji.

Sygnał DATA przesyłany długim przewodem może z czasem ulegać pogorszeniu. Znaczenie mają między innymi długość przewodu, jego jakość, sposób prowadzenia, zakłócenia elektromagnetyczne oraz parametry konkretnego kontrolera i taśmy LED.

Dlatego przy projektowaniu większych instalacji warto uwzględnić zastosowanie repeaterów lub wzmacniaczy sygnału SPI.

Dlaczego długość przewodu DATA ma znaczenie?

W przypadku cyfrowych taśm LED sygnał sterujący jest przesyłany przewodem DATA. W przeciwieństwie do zasilania, którego spadki napięcia można kompensować poprzez odpowiednie przewody i dodatkowe punkty zasilania, sygnał cyfrowy również ma swoje ograniczenia transmisyjne.

Większość producentów taśm LED SPI i sterowników podaje maksymalną długość przewodu DATA na poziomie około 10 metrów. Jest to bardzo istotna informacja podczas projektowania instalacji.

W praktyce oznacza to, że jeżeli pomiędzy kontrolerem a kolejnym fragmentem taśmy LED występuje długi odcinek przewodu DATA, należy rozważyć zastosowanie wzmacniacza sygnału. Przy założeniu limitu 10 metrów podawanego przez producenta można stosować wzmacniacz co około 10 metrów przewodu DATA.

W niektórych instalacjach podobną zasadę stosuje się również pomiędzy kolejnymi odcinkami taśmy LED – szczególnie wtedy, gdy długość odcinka lub sposób prowadzenia instalacji powoduje pogorszenie jakości transmisji danych. Nie należy jednak traktować 10 metrów jako uniwersalnej wartości dla każdej taśmy. Zawsze należy sprawdzić zalecenia producenta konkretnego sterownika SPI i taśmy cyfrowej LED.

Co się dzieje, gdy nie zastosujemy wzmacniacza SPI?

Jeżeli sygnał DATA będzie przesyłany na zbyt dużą odległość bez odpowiedniego wzmocnienia, mogą pojawić się problemy z komunikacją pomiędzy sterownikiem a taśmą LED.

W zależności od zastosowanej taśmy, kontrolera, protokołu oraz długości przewodu mogą wystąpić między innymi:

• migotanie diod LED,
• losowe zmiany kolorów,
• nieprawidłowe wyświetlanie animacji,
• pojawianie się przypadkowych kolorów,
• brak reakcji części taśmy na polecenia sterownika,
• zatrzymywanie lub zakłócanie efektów dynamicznych,
• problemy z synchronizacją kolejnych fragmentów taśmy,
• niestabilna praca całej instalacji.

W skrajnych przypadkach instalacja może wyglądać tak, jakby sama taśma LED była uszkodzona. Tymczasem problem może znajdować się w transmisji sygnału DATA.

Właśnie dlatego przed wymianą taśmy LED warto sprawdzić nie tylko napięcie zasilania, polaryzację oraz połączenia, ale również długość przewodu DATA i sposób przesyłania sygnału cyfrowego.

Wzmacniacz SPI a spadek napięcia – ważne rozróżnienie

Warto zwrócić uwagę na bardzo częsty błąd w projektowaniu instalacji LED. Wzmacniacz sygnału SPI nie zastępuje dodatkowego zasilania taśmy LED.

W przypadku długich taśm LED może wystąpić spadek napięcia. Wtedy diody znajdujące się na dalszym końcu taśmy mogą świecić słabiej lub zmieniać kolor. Rozwiązaniem jest odpowiednio dobrany przewód zasilający oraz doprowadzenie zasilania do kolejnych punktów taśmy.

Wzmacniacz SPI odpowiada przede wszystkim za sygnał DATA. Jeżeli urządzenie umożliwia również podanie zasilania do kolejnego odcinka, należy nadal prawidłowo obliczyć obciążenie, przekroje przewodów i sposób zasilania całej instalacji.

W dużej instalacji mogą być więc potrzebne jednocześnie:

• odpowiednio dobrany zasilacz LED,
• wzmacniacz sygnału SPI,
• dodatkowe punkty zasilania taśmy LED,
• odpowiednio dobrane przewody zasilające i DATA.

MiBOXER SPI-PA4 – najważniejsze parametry

• Model: MiBOXER SPI-PA4
• Typ urządzenia: wzmacniacz sygnału cyfrowych taśm LED SPI
• Napięcie: 5–24V DC – zgodnie ze specyfikacją danego zastosowania
• Liczba wyjść: 4
• Maksymalny prąd: do 4 × 6A
• Zastosowanie: cyfrowe taśmy LED SPI
• Sygnalizacja pracy: diody LED statusu
• Obudowa: kompaktowa konstrukcja ułatwiająca montaż w instalacji LED

Przed podłączeniem należy zawsze sprawdzić napięcie wymagane przez konkretną taśmę LED oraz zgodność stosowanego protokołu SPI z urządzeniem.

Jak podłączyć wzmacniacz MiBOXER SPI-PA4?

Sposób podłączenia zależy od konkretnej instalacji, rodzaju taśmy LED oraz zastosowanego kontrolera. Ogólna zasada polega na doprowadzeniu do wzmacniacza sygnału DATA z kontrolera oraz odpowiedniego zasilania, a następnie przekazaniu wzmocnionego sygnału do kolejnego odcinka cyfrowej taśmy LED.

Przy projektowaniu instalacji należy zwrócić uwagę na:

• zgodność napięcia zasilania z taśmą LED,
• prawidłową polaryzację zasilania,
• prawidłowe podłączenie przewodu DATA,
• kierunek przesyłania danych oznaczony na taśmie LED,
• maksymalną długość przewodu DATA określoną przez producenta,
• maksymalny prąd wyjściowy wzmacniacza,
• odpowiednie zasilanie kolejnych odcinków taśmy.

Uwaga: w przypadku rozbudowanych instalacji LED należy dokładnie sprawdzić schemat konkretnego modelu wzmacniacza, sterownika i taśmy. Nieprawidłowe podłączenie przewodów DATA, GND lub zasilania może spowodować nieprawidłowe działanie instalacji.

Wzmacniacz SPI co 10 metrów – jak zaplanować instalację?

Przykładowo, jeżeli sterownik znajduje się w szafce sterowniczej, a taśma LED jest zamontowana 25 metrów dalej, nie należy automatycznie prowadzić jednego przewodu DATA na całe 25 metrów.

Jeżeli producent zastosowanego systemu określa 10 metrów jako maksymalną długość przewodu DATA, można podzielić instalację na krótsze odcinki i zastosować wzmacniacz sygnału w odpowiednim miejscu.

Przykładowy schemat może wyglądać następująco:

Kontroler SPI → przewód DATA → taśma / wzmacniacz → kolejny odcinek → wzmacniacz → kolejny odcinek taśmy LED

Takie rozwiązanie pozwala ograniczyć problemy wynikające z przesyłania sygnału na zbyt dużą odległość.

Warto jednak pamiętać, że liczba wzmacniaczy oraz ich rozmieszczenie powinny wynikać z parametrów konkretnego systemu. 10 metrów jest wartością często spotykaną w zaleceniach producentów, a nie uniwersalną normą dla wszystkich taśm SPI.

Do czego można wykorzystać MiBOXER SPI-PA4?

Wzmacniacz sygnału SPI może być przydatny w wielu instalacjach wykorzystujących cyfrowe taśmy LED.

• oświetlenie dekoracyjne mieszkań i domów,
• oświetlenie mebli, półek i witryn,
• oświetlenie sklepów i ekspozycji,
• instalacje reklamowe,
• oświetlenie sceniczne,
• instalacje RGB i RGBW wykorzystujące cyfrowe taśmy LED,
• duże instalacje dekoracyjne,
• oświetlenie restauracji, hoteli i lokali użytkowych,
• instalacje LED wymagające dynamicznych efektów świetlnych.

Dlaczego warto zastąpić tradycyjne oświetlenie nowoczesnym LED?

Rozbudowa instalacji o cyfrowe taśmy LED jest częścią większego trendu, jakim jest zastępowanie tradycyjnych źródeł światła nowoczesnym oświetleniem LED.

Technologia LED pozwala uzyskać dużą swobodę projektowania oświetlenia. W zależności od zastosowanego produktu można uzyskać światło białe, CCT, RGB, RGBW lub dynamiczne efekty sterowane cyfrowo.

Wymiana tradycyjnych źródeł światła na LED może przynieść kilka praktycznych korzyści:

• niższy pobór energii w wielu zastosowaniach przy porównywalnej funkcji oświetleniowej,
• dłuższa trwałość źródeł LED w porównaniu z wieloma tradycyjnymi źródłami światła,
• natychmiastowe uzyskanie pełnej jasności przez większość źródeł LED,
• mniejsze gabaryty wielu nowoczesnych źródeł światła,
• możliwość sterowania jasnością i kolorem,
• możliwość tworzenia dynamicznych efektów świetlnych,
• duża swoboda podczas projektowania nietypowych instalacji.

W przypadku cyfrowych taśm LED możliwości są jeszcze większe, ponieważ światło może być sterowane punkt po punkcie lub grupami pikseli. Pozwala to tworzyć efekty, których nie można uzyskać przy użyciu klasycznych żarówek.

Dlaczego wzmacniacz jest ważny w dużej instalacji LED?

W małej instalacji, w której sterownik znajduje się blisko taśmy LED, wzmacniacz sygnału może nie być potrzebny. Problem pojawia się przede wszystkim wtedy, gdy instalacja jest rozbudowana i odległość pomiędzy urządzeniami zaczyna przekraczać zalecenia producenta.

MiBOXER SPI-PA4 pozwala zaplanować instalację w taki sposób, aby sygnał DATA był regenerowany na kolejnych etapach. Jest to szczególnie ważne w instalacjach, w których taśmy LED znajdują się w różnych częściach pomieszczenia, na dużych powierzchniach lub w długich ciągach dekoracyjnych.

Najczęstsze błędy przy instalacji cyfrowych taśm LED SPI

Problemy z cyfrową taśmą LED nie zawsze oznaczają uszkodzenie samej taśmy. Bardzo często przyczyną jest sposób wykonania instalacji.

• zbyt długi przewód DATA,
• brak wspólnej masy GND pomiędzy urządzeniami, gdy jest ona wymagana przez dany system,
• odwrotne podłączenie kierunku DATA,
• niezgodne napięcie zasilania,
• zbyt mały przekrój przewodów zasilających,
• brak dodatkowego zasilania przy długiej taśmie,
• niezgodność protokołu sterownika z taśmą LED,
• przekroczenie maksymalnej liczby pikseli obsługiwanych przez kontroler,
• brak odpowiedniego wzmacniacza przy długim przewodzie DATA.

Wzmacniacz sygnału SPI – rozwiązanie dla rozbudowanych instalacji

W przypadku krótkiej instalacji cyfrowej taśmy LED dodatkowy wzmacniacz może nie być potrzebny. Przy długich przewodach DATA oraz rozbudowanych instalacjach jego zastosowanie może jednak znacząco ułatwić uzyskanie stabilnej transmisji danych.

MiBOXER SPI-PA4 został zaprojektowany z myślą o instalacjach wykorzystujących cyfrowe taśmy LED SPI, w których potrzebne jest wzmocnienie sygnału i obsługa kilku wyjść.

Jeżeli producent zastosowanego systemu podaje maksymalną długość przewodu DATA na poziomie 10 metrów, warto już na etapie projektowania instalacji przewidzieć odpowiednie punkty wzmacniania sygnału. Pozwala to uniknąć późniejszych problemów z migotaniem, przypadkowymi kolorami czy nieprawidłowym działaniem animacji.

Wzmacniacz SPI a zwykła taśma LED

Warto również zaznaczyć, że wzmacniacz SPI jest przeznaczony do cyfrowych taśm LED. Nie jest to uniwersalny wzmacniacz przeznaczony do każdej taśmy LED.

Klasyczna taśma jednokolorowa, RGB lub CCT może wymagać innego rodzaju sterownika, wzmacniacza lub repeatera. Cyfrowa taśma SPI wykorzystuje natomiast sygnał danych, dlatego przy projektowaniu instalacji należy dobrać urządzenia odpowiednie do konkretnego protokołu i typu taśmy.

MiBOXER SPI-PA4 – najważniejsze zalety

• wzmacnianie sygnału cyfrowych taśm LED SPI,
• 4 wyjścia,
• obsługa napięcia DC zgodnego ze specyfikacją urządzenia i instalacji,
• maksymalny prąd do 4 × 6A,
• kompaktowa konstrukcja,
• sygnalizacja pracy za pomocą diod LED,
• możliwość wykorzystania w rozbudowanych instalacjach LED,
• pomoc w utrzymaniu stabilnej transmisji danych na dłuższych odcinkach instalacji.

FAQ – najczęściej zadawane pytania

Czy wzmacniacz SPI jest potrzebny przy każdej taśmie LED?

Nie. Przy krótkich instalacjach, w których długość przewodu DATA mieści się w zalecanym przez producenta zakresie, wzmacniacz może nie być potrzebny. Jest szczególnie przydatny przy długich przewodach DATA i rozbudowanych instalacjach.

Czy wzmacniacz SPI można stosować co 10 metrów?

Jeżeli producent konkretnego sterownika i taśmy podaje 10 metrów jako maksymalną długość przewodu DATA, można przyjąć około 10 metrów jako praktyczny punkt, w którym należy zastosować kolejne wzmocnienie sygnału. Dokładne rozmieszczenie wzmacniaczy należy zawsze dostosować do konkretnego systemu.

Czy wzmacniacz SPI eliminuje spadki napięcia?

Nie. Wzmacniacz regeneruje przede wszystkim sygnał DATA. Spadki napięcia na długiej taśmie LED należy ograniczać poprzez odpowiednie zasilanie, właściwy przekrój przewodów i dodatkowe punkty zasilania.

Co może się stać bez wzmacniacza przy długim przewodzie DATA?

Może pojawić się niestabilna transmisja danych, migotanie, przypadkowe kolory, nieprawidłowe animacje, brak sterowania częścią taśmy lub inne zakłócenia. Dokładne objawy zależą od zastosowanego kontrolera, protokołu, taśmy i długości przewodu.

Czy MiBOXER SPI-PA4 służy do zwykłych taśm LED?

MiBOXER SPI-PA4 jest przeznaczony do instalacji z cyfrowymi taśmami LED SPI. Do zwykłych taśm LED należy stosować odpowiedni sterownik lub wzmacniacz przeznaczony dla danego typu taśmy.

Czy wzmacniacz można wykorzystać w dużej instalacji LED?

Tak. Jednym z podstawowych zastosowań wzmacniaczy SPI jest budowanie bardziej rozbudowanych instalacji, w których konieczne jest zachowanie odpowiedniej jakości transmisji sygnału DATA pomiędzy kolejnymi elementami systemu.

Podsumowanie

MiBOXER SPI-PA4 to praktyczne rozwiązanie dla instalacji wykorzystujących cyfrowe taśmy LED SPI. Jego podstawowym zadaniem jest regenerowanie i wzmacnianie sygnału sterującego, dzięki czemu może pomóc w stabilnym działaniu rozbudowanych instalacji LED.

Jeżeli przewód DATA jest dłuższy niż zalecany przez producenta, zastosowanie wzmacniacza może być niezbędne do ograniczenia problemów z transmisją. W wielu systemach producenci wskazują około 10 metrów jako maksymalną długość przewodu DATA, dlatego przy projektowaniu długiej instalacji warto przewidzieć wzmacnianie sygnału co około 10 metrów lub zgodnie z zaleceniami producenta konkretnej taśmy i sterownika.

Pamiętajmy również, że wzmacniacz sygnału i dodatkowe zasilanie to dwie różne kwestie. Przy długich taśmach LED należy zadbać zarówno o prawidłową transmisję DATA, jak i odpowiednie zasilanie kolejnych odcinków.

Właściwie zaprojektowana instalacja pozwala w pełni wykorzystać możliwości nowoczesnych cyfrowych taśm LED – od prostego oświetlenia dekoracyjnego po zaawansowane animacje i efekty świetlne.

Produkt

Wzmacniacz Sygnału Cyfrowych Taśm LED MiBOXER SPI-PA4 Digital SPI 12V / 24V DC

Schemat podłączenia MiBOXER SPI-PA4
