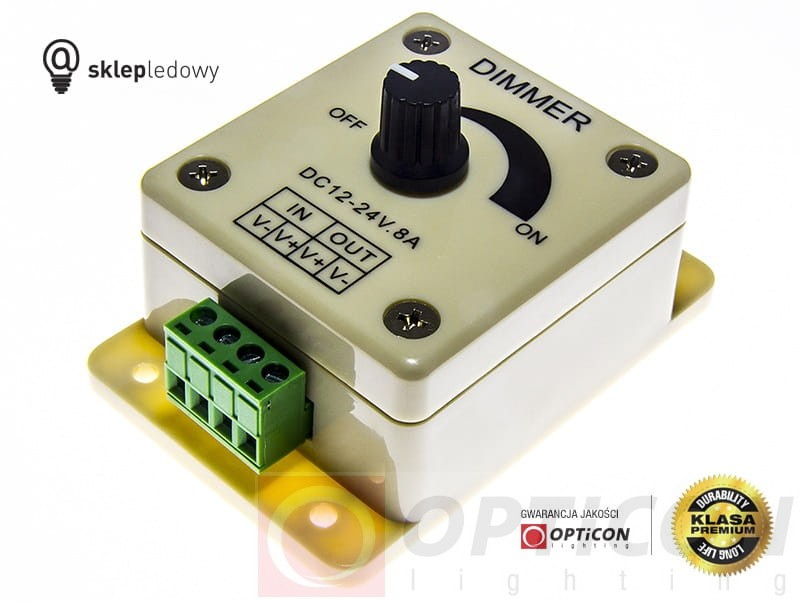

Ściemniacz LED PWM 12V 24V DC 8A 96W/192W – Manualny Włącznik z Pokrętłem i Regulacją Jasności

Manualny ściemniacz LED PWM 12V / 24V – płynna regulacja jasności oświetlenia

Ściemniacz LED PWM 12V / 24V DC 8A to praktyczny, manualny regulator jasności przeznaczony do sterowania jednokolorowymi taśmami LED, modułami LED oraz innymi kompatybilnymi źródłami światła zasilanymi napięciem stałym 12V lub 24V.

Urządzenie łączy funkcję włącznika i ściemniacza LED. Za pomocą wygodnego pokrętła można włączać i wyłączać oświetlenie oraz płynnie regulować jego jasność w zakresie 0–100%.

Sterownik wykorzystuje technologię PWM (Pulse Width Modulation), czyli modulację szerokości impulsu. Pozwala ona regulować średnią moc dostarczaną do diod LED bez konieczności zmniejszania wartości napięcia zasilającego podczas impulsu. Dzięki temu możliwe jest efektywne sterowanie jasnością oświetlenia przy ograniczeniu strat energii w samym regulatorze.

Maksymalny prąd wyjściowy wynosi 8A, co odpowiada mocy obciążenia do 96W przy 12V DC lub 192W przy 24V DC.

Dzięki prostej konstrukcji, zaciskom śrubowym i kompaktowej obudowie regulator doskonale sprawdza się w instalacjach oświetlenia meblowego, sufitowego, dekoracyjnego, reklamowego oraz w pojazdach i instalacjach niskonapięciowych.

Najważniejsze zalety ściemniacza LED PWM 8A

• Regulacja jasności 0–100% – płynne dostosowanie natężenia światła.
• Włącznik i ściemniacz w jednym – wygodne sterowanie za pomocą pokrętła.
• Technologia PWM – efektywna regulacja jasności oświetlenia LED.
• Obsługa napięcia 12V DC i 24V DC – uniwersalne zastosowanie.
• Maksymalny prąd 8A – możliwość sterowania rozbudowanymi instalacjami LED.
• Moc do 96W przy 12V – do jednokolorowych taśm i modułów LED.
• Moc do 192W przy 24V – do instalacji o większej mocy.
• Pamięć ostatniego ustawienia – przywracanie zapamiętanego poziomu jasności po ponownym podaniu zasilania.
• Prosta obsługa – bez pilota, aplikacji i dodatkowych sterowników.
• Zaciski śrubowe – wygodne podłączenie zasilania i oświetlenia.
• Możliwość regulacji obrotów wybranych silników szczotkowych DC – dodatkowe zastosowanie regulatora PWM.
• Kompaktowa obudowa – wymiary 89 × 60 × 35 mm.

Płynna regulacja jasności LED od 0 do 100%

Manualny regulator jasności LED pozwala precyzyjnie dopasować intensywność oświetlenia do aktualnych potrzeb.

Za pomocą pokrętła można ustawić zarówno delikatne oświetlenie dekoracyjne, jak i maksymalną jasność taśmy LED.

Przykładowe ustawienia jasności

• 10–20% – delikatne oświetlenie nocne lub dekoracyjne.
• 30–40% – subtelne podświetlenie mebli, półek i wnęk.
• 50–60% – komfortowe oświetlenie podczas odpoczynku.
• 70–80% – intensywniejsze oświetlenie użytkowe.
• 100% – maksymalna jasność podłączonego oświetlenia.

Podane wartości mają charakter przykładowy. Rzeczywisty efekt zależy od rodzaju zastosowanej taśmy LED, jej mocy i warunków montażu.

Najważniejsza korzyść: jedno źródło światła może pełnić zarówno funkcję oświetlenia dekoracyjnego, jak i użytkowego.

Włącznik i ściemniacz LED w jednym urządzeniu

Regulator wyposażony jest w manualne pokrętło, które umożliwia sterowanie podłączonym oświetleniem bez konieczności stosowania dodatkowego pilota, panelu lub aplikacji.

Użytkownik może:

• Włączyć oświetlenie LED.
• Wyłączyć oświetlenie LED.
• Zmniejszyć jasność światła.
• Zwiększyć jasność światła.
• Ustawić odpowiedni poziom oświetlenia do wykonywanej czynności.

To praktyczne rozwiązanie do instalacji, w których liczy się prostota obsługi, niezależność od sieci WiFi i szybka regulacja jasności.

Jak działa ściemniacz PWM do taśm LED?

Ściemniacz wykorzystuje technologię PWM – Pulse Width Modulation, czyli modulację szerokości impulsu.

Regulacja jasności polega na szybkim włączaniu i wyłączaniu napięcia dostarczanego do podłączonego oświetlenia LED.

Zmiana proporcji czasu włączenia do czasu wyłączenia pozwala regulować średnią moc dostarczaną do diod LED, a tym samym jasność świecenia.

Przykład działania PWM

• 100% jasności – maksymalne wysterowanie oświetlenia.
• 75% jasności – impulsy zasilające mają odpowiednio większy udział czasu włączenia.
• 50% jasności – czas włączenia i wyłączenia impulsów jest zbliżony.
• 25% jasności – krótszy czas włączenia impulsów powoduje zmniejszenie jasności.
• 0% jasności – oświetlenie pozostaje wyłączone.

Dlaczego warto stosować regulację PWM?

• Umożliwia płynne sterowanie jasnością.
• Zapewnia wysoką sprawność energetyczną regulatora.
• Nie wymaga stosowania rezystorów do ograniczania jasności.
• Pozwala ograniczyć średni pobór mocy przy zmniejszonej jasności.
• Jest powszechnie stosowana w sterownikach taśm LED.

Ważne: ściemniacz PWM jest przeznaczony do kompatybilnych odbiorników LED stałonapięciowych. Nie należy podłączać go do lamp i sterowników, które nie dopuszczają regulacji PWM po stronie zasilania DC.

Pamięć ostatniego poziomu jasności

Ściemniacz wyposażony jest w funkcję pamięci ostatniego ustawienia jasności.

Po odłączeniu i ponownym podaniu zasilania regulator przywraca zapamiętany poziom jasności, dzięki czemu nie trzeba każdorazowo ustawiać oświetlenia od początku.

Przykład zastosowania

Taśma LED zamontowana pod szafkami kuchennymi została ustawiona na 40% jasności.

Po wyłączeniu zasilania i ponownym uruchomieniu instalacji sterownik przywraca zapamiętane ustawienie.

To wygodne rozwiązanie szczególnie w instalacjach, w których oświetlenie jest regularnie włączane i wyłączane.

Ściemniacz LED 12V DC – maksymalnie 96W

Przy napięciu zasilania 12V DC regulator może obsługiwać obciążenie o maksymalnym prądzie 8A.

12V × 8A = 96W

Oznacza to możliwość sterowania jednokolorowymi taśmami LED 12V, modułami LED i innymi kompatybilnymi odbiornikami stałonapięciowymi.

Przykładowa długość taśmy LED 12V

Uwaga: wartości przedstawiają wyłącznie teoretyczny limit wynikający z mocy regulatora. W praktyce należy uwzględnić zapas obciążalności, spadki napięcia, przekroje przewodów oraz sposób zasilania taśmy LED. Długich odcinków nie należy zasilać wyłącznie z jednego końca, jeżeli powoduje to nadmierne spadki napięcia.

Ściemniacz LED 24V DC – maksymalnie 192W

Przy napięciu zasilania 24V DC regulator obsługuje maksymalny prąd 8A.

24V × 8A = 192W

Dzięki temu może być stosowany w instalacjach oświetleniowych o większej mocy, w których wykorzystywane są jednokolorowe taśmy LED 24V.

Przykładowa długość taśmy LED 24V

Ważne: są to wartości obliczeniowe, a nie zalecane długości pojedynczego odcinka zasilanego z jednego końca. W rozbudowanych instalacjach należy odpowiednio rozprowadzić zasilanie i uwzględnić dopuszczalną obciążalność przewodów oraz taśmy LED.

Jak dobrać ściemniacz LED PWM do mocy taśmy?

Przed podłączeniem instalacji należy obliczyć jej całkowitą moc oraz pobór prądu.

Moc całkowita = moc taśmy na metr × długość taśmy

Przykład 1 – taśma LED 12V

Instalacja składa się z 5 metrów taśmy LED o mocy 9,6W/m.

5 m × 9,6W/m = 48W

Pobór prądu:

48W ÷ 12V = 4A

Regulator 8A może obsługiwać taką instalację przy zachowaniu odpowiedniego zapasu obciążalności.

Przykład 2 – taśma LED 24V

Instalacja składa się z 10 metrów taśmy LED o mocy 14,4W/m.

10 m × 14,4W/m = 144W

Pobór prądu:

144W ÷ 24V = 6A

Regulator 8A może obsługiwać taką instalację przy prawidłowym wykonaniu połączeń i odpowiednim doborze zasilacza.

Zalecenie: nie należy projektować instalacji do ciągłej pracy dokładnie na granicy maksymalnej obciążalności sterownika. Warto pozostawić zapas mocy i zapewnić właściwe warunki chłodzenia.

Możliwość regulacji obrotów silników szczotkowych DC

Regulator PWM 12V / 24V DC 8A może być wykorzystywany również do regulacji prędkości obrotowej odpowiednio dobranych silników szczotkowych prądu stałego.

Zmiana wypełnienia impulsów PWM pozwala regulować średnią moc dostarczaną do silnika, a tym samym wpływać na jego prędkość obrotową.

Przykładowe zastosowania

• Regulacja obrotów silników szczotkowych 12V DC.
• Regulacja obrotów silników szczotkowych 24V DC.
• Wybrane wentylatory z silnikami szczotkowymi DC.
• Wybrane małe pompy z silnikami szczotkowymi DC.
• Proste napędy modelarskie z silnikami szczotkowymi.
• Wybrane mechanizmy i napędy niskonapięciowe.

Ważne ograniczenia

Nie każdy silnik DC może być sterowany takim regulatorem. Przed zastosowaniem należy sprawdzić rodzaj silnika, wymagania dotyczące sterowania PWM, pobór prądu oraz prąd rozruchowy lub prąd przy zatrzymanym wirniku.

Regulator nie jest przeznaczony do:

• Silników bezszczotkowych BLDC wymagających dedykowanego sterownika.
• Silników krokowych.
• Silników prądu przemiennego 230V AC.
• Wentylatorów komputerowych 4-pin wymagających osobnego sygnału sterującego PWM.
• Urządzeń wymagających dedykowanego elektronicznego układu regulacji obrotów.

Uwaga: maksymalny prąd regulatora wynosi 8A. Silniki mogą pobierać podczas rozruchu lub zablokowania wirnika wielokrotnie większy prąd niż podczas normalnej pracy. Regulator należy stosować wyłącznie wtedy, gdy parametry silnika i wymagane zabezpieczenia są zgodne z możliwościami urządzenia.

Gdzie stosuje się manualny ściemniacz LED 12V / 24V?

Oświetlenie kuchenne

Regulacja jasności taśm LED zamontowanych pod szafkami kuchennymi, nad blatami roboczymi i we wnękach meblowych.

Oświetlenie meblowe

Sterowanie jasnością oświetlenia szaf, półek, regałów, gablot oraz mebli ekspozycyjnych.

Oświetlenie sufitowe

Płynne ściemnianie taśm LED zamontowanych w sufitach podwieszanych, wnękach i profilach aluminiowych.

Oświetlenie dekoracyjne

Dostosowanie jasności oświetlenia w salonach, sypialniach, pokojach dziecięcych i pomieszczeniach rekreacyjnych.

Oświetlenie reklamowe

Regulacja jasności kompatybilnych modułów LED stosowanych w kasetonach reklamowych, literach przestrzennych oraz ekspozycjach sklepowych.

Oświetlenie witryn sklepowych

Dostosowanie natężenia światła do rodzaju prezentowanych produktów i warunków oświetleniowych.

Oświetlenie kamperów i przyczep

Regulacja jasności instalacji LED 12V lub 24V zasilanych z odpowiedniego źródła napięcia stałego.

Oświetlenie łodzi i jachtów

Sterowanie kompatybilnym oświetleniem LED w instalacjach 12V lub 24V DC, pod warunkiem zapewnienia odpowiedniej ochrony regulatora przed wilgocią i warunkami środowiskowymi.

Regulacja obrotów silników DC

Kontrola prędkości wybranych silników szczotkowych, wentylatorów i napędów niskonapięciowych, po potwierdzeniu ich kompatybilności.

Jak podłączyć ściemniacz LED PWM 12V / 24V?

Regulator montuje się pomiędzy zasilaczem LED a odbiornikiem, na stronie niskiego napięcia stałego.

Schemat podłączenia taśmy LED 12V

Zasilanie 230V AC → zasilacz LED 12V DC → ściemniacz PWM 8A → taśma LED 12V

Schemat podłączenia taśmy LED 24V

Zasilanie 230V AC → zasilacz LED 24V DC → ściemniacz PWM 8A → taśma LED 24V

Podstawowe zasady podłączenia

1. Dobierz zasilacz o napięciu zgodnym z napięciem taśmy LED.
2. Sprawdź całkowity pobór prądu podłączonego oświetlenia.
3. Odłącz zasilanie przed rozpoczęciem montażu.
4. Podłącz wyjście DC zasilacza do zacisków wejściowych regulatora zgodnie z oznaczeniami.
5. Podłącz taśmę LED do zacisków wyjściowych regulatora zgodnie z oznaczeniami.
6. Sprawdź polaryzację przewodów dodatnich i ujemnych.
7. Po sprawdzeniu instalacji włącz zasilanie i ustaw jasność pokrętłem.

Uwaga: regulator jest przeznaczony do pracy z napięciem 12V lub 24V DC. Nie wolno podłączać go bezpośrednio do sieci 230V AC.

W instalacjach pojazdowych należy dodatkowo uwzględnić możliwe wahania napięcia i przepięcia. Samo oznaczenie 12V/24V DC nie potwierdza odporności urządzenia na wszystkie warunki występujące w instalacji samochodowej.

Dane techniczne ściemniacza LED PWM 8A

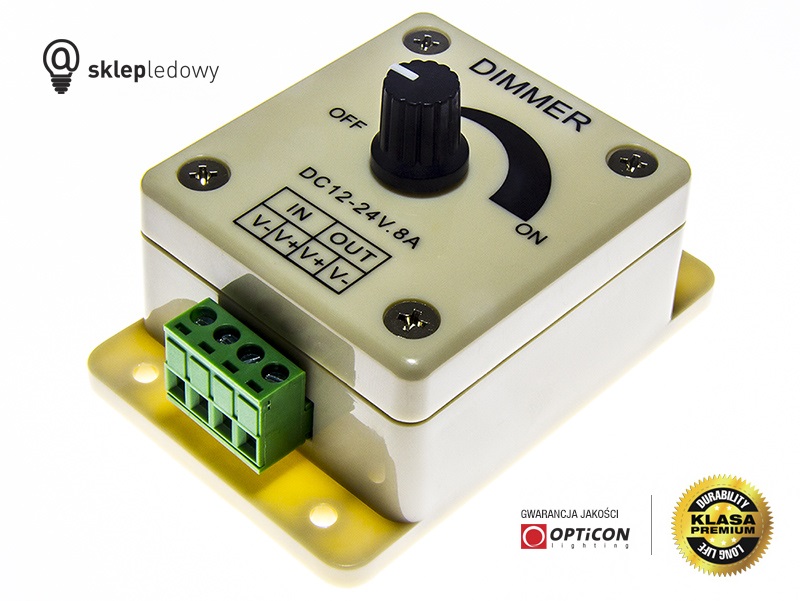

Zdjęcie manualnego ściemniacza LED PWM 12V / 24V 8A

FAQ – najczęściej zadawane pytania

Czy ściemniacz współpracuje z taśmami LED 12V?

Tak. Regulator jest przeznaczony do kompatybilnych jednokolorowych taśm LED zasilanych napięciem 12V DC.

Czy można podłączyć taśmy LED 24V?

Tak. Urządzenie obsługuje również instalacje 24V DC.

Jaka jest maksymalna moc ściemniacza przy 12V?

Maksymalna moc obciążenia wynosi 96W, przy prądzie 8A.

Jaka jest maksymalna moc ściemniacza przy 24V?

Maksymalna moc obciążenia wynosi 192W, przy prądzie 8A.

Czy ściemniacz umożliwia całkowite wyłączenie światła?

Tak. Regulator pełni również funkcję włącznika oświetlenia.

Czy można regulować jasność od 0 do 100%?

Tak. Urządzenie umożliwia płynną regulację jasności w deklarowanym zakresie 0–100%.

Czy ściemniacz zapamiętuje ostatnią jasność?

Tak. Regulator posiada funkcję pamięci ostatniego ustawienia.

Czy regulator wymaga pilota?

Nie. Sterowanie odbywa się manualnie za pomocą pokrętła.

Czy można podłączyć taśmy LED RGB?

Urządzenie jest przeznaczone przede wszystkim do jednokanałowego sterowania jednokolorowymi odbiornikami LED. Do niezależnej regulacji kolorów taśm RGB należy zastosować odpowiedni sterownik RGB.

Czy można podłączyć taśmy LED CCT?

Do niezależnej regulacji barwy białej ciepłej i zimnej należy zastosować sterownik CCT. Ten regulator posiada pojedynczy kanał sterowania.

Czy ściemniacz można podłączyć do 230V AC?

Nie. Urządzenie pracuje wyłącznie z napięciem 12V lub 24V DC.

Czy można regulować obroty silnika DC?

Tak, w przypadku odpowiednio dobranych silników szczotkowych DC, których parametry elektryczne są zgodne z możliwościami regulatora.

Czy regulator nadaje się do silników bezszczotkowych BLDC?

Nie. Silniki BLDC wymagają odpowiedniego układu sterowania.

Czy można sterować wentylatorem komputerowym 4-pin PWM?

Nie w sposób przewidziany dla standardowego wejścia sterującego 4-pin PWM. Taki wentylator wymaga odpowiedniego sygnału sterującego.

Czy regulator nadaje się do kampera lub łodzi?

Może być stosowany w odpowiednio zabezpieczonych instalacjach 12V lub 24V DC, pod warunkiem zgodności parametrów zasilania i warunków środowiskowych z wymaganiami urządzenia.

Dlaczego warto wybrać manualny ściemniacz LED PWM 12V / 24V 8A?

Manualny włącznik i ściemniacz LED PWM 8A to uniwersalne rozwiązanie do regulacji jasności jednokolorowego oświetlenia LED 12V i 24V DC.

Wygodne pokrętło umożliwia szybkie ustawienie odpowiedniego poziomu jasności, a technologia PWM pozwala efektywnie sterować oświetleniem.

Maksymalny prąd 8A umożliwia obsługę instalacji o mocy do 96W przy 12V lub 192W przy 24V, z uwzględnieniem właściwego zapasu obciążalności.

Regulator doskonale sprawdza się w oświetleniu meblowym, dekoracyjnym, sufitowym, reklamowym oraz w odpowiednio przygotowanych instalacjach niskonapięciowych.

Wybierz ściemniacz LED PWM 12V / 24V DC 8A – płynna regulacja jasności, prosta obsługa i wygodne sterowanie oświetleniem za pomocą jednego pokrętła.
