Ściemniacz LED PWM 12V 24V DC 30A 360W/720W – Manualny Regulator Jasności i Obrotów Silników DC

Wydajny ściemniacz LED PWM 30A do taśm LED 12V i 24V oraz silników szczotkowych DC

Manualny włącznik i ściemniacz LED PWM 12V / 24V DC 30A to wydajny regulator przeznaczony do płynnej regulacji jasności jednokolorowych taśm LED, modułów LED oraz innych kompatybilnych źródeł światła zasilanych napięciem 12V lub 24V DC.

Urządzenie wyróżnia się bardzo dużą obciążalnością prądową wynoszącą 30A, dzięki czemu może być wykorzystywane w rozbudowanych instalacjach oświetleniowych wymagających sterowania odbiornikami o znacznej mocy.

Przy napięciu 12V DC maksymalna moc obciążenia wynosi 360W, natomiast przy napięciu 24V DC aż 720W.

Ściemniacz wyposażony jest w wygodne pokrętło, które umożliwia regulację jasności w zakresie 0–100% oraz włączanie i wyłączanie podłączonego oświetlenia.

Sterownik wykorzystuje technologię PWM (Pulse Width Modulation), czyli modulację szerokości impulsu. Rozwiązanie to umożliwia efektywną regulację jasności bez konieczności zmniejszania napięcia zasilania w sposób charakterystyczny dla regulatorów rezystancyjnych.

Dodatkową zaletą urządzenia jest możliwość zastosowania go jako regulatora obrotów kompatybilnych silników szczotkowych prądu stałego 12V i 24V DC.

Dzięki temu jeden sterownik może znaleźć zastosowanie zarówno w profesjonalnych instalacjach oświetlenia LED, jak i w odpowiednio dobranych układach napędowych.

Najważniejsze zalety ściemniacza LED PWM 30A

• Maksymalny prąd 30A – wysoka wydajność do rozbudowanych instalacji LED.
• Moc do 360W przy 12V DC – możliwość sterowania oświetleniem o dużej mocy.
• Moc do 720W przy 24V DC – idealny do odpowiednio zaprojektowanych instalacji 24V.
• Płynna regulacja jasności 0–100% – dopasowanie natężenia światła do potrzeb.
• Technologia PWM – efektywna regulacja mocy dostarczanej do odbiornika.
• Manualne pokrętło – szybkie i intuicyjne sterowanie.
• Funkcja włącznika ON/OFF – sterowanie bez dodatkowego przełącznika.
• Pamięć ostatniego ustawienia – wygoda codziennego użytkowania.
• Zasilanie 12V i 24V DC – szerokie możliwości zastosowania.
• Regulacja obrotów silników szczotkowych DC – dodatkowa funkcjonalność.
• Zaciski śrubowe – możliwość wykonania solidnych połączeń elektrycznych.
• Kompaktowa obudowa 85 × 65 × 20 mm – wygodny montaż.
• Kolor czarny – estetyczny wygląd urządzenia.
• Brak konieczności stosowania pilota – bezpośrednie sterowanie pokrętłem.

Płynna regulacja jasności LED od 0 do 100%

Ściemniacz PWM 30A umożliwia płynną zmianę jasności oświetlenia LED za pomocą manualnego pokrętła.

Użytkownik może dostosować natężenie światła do aktualnych potrzeb – od delikatnego podświetlenia dekoracyjnego po pełną jasność podłączonych taśm LED.

Przykładowe zastosowanie regulacji jasności

• Oświetlenie nocne – zmniejszenie jasności taśm LED.
• Oświetlenie dekoracyjne – subtelne podświetlenie wnęk i sufitów.
• Oświetlenie użytkowe – zwiększenie jasności podczas pracy.
• Oświetlenie reklamowe – dopasowanie intensywności podświetlenia kasetonów.
• Oświetlenie ekspozycyjne – regulacja jasności witryn i gablot.
• Oświetlenie pojazdów – dostosowanie jasności instalacji LED w odpowiednich układach 12V lub 24V.

Regulacja odbywa się płynnie, bez konieczności wybierania określonych poziomów jasności.

Włącznik i ściemniacz LED w jednym urządzeniu

Urządzenie łączy funkcje włącznika oraz regulatora jasności LED.

Za pomocą pokrętła można:

• Włączyć podłączone oświetlenie.
• Wyłączyć oświetlenie.
• Zmniejszyć jasność świecenia.
• Zwiększyć jasność świecenia.
• Ustawić odpowiedni poziom natężenia światła.

Manualna obsługa nie wymaga stosowania dodatkowego pilota, panelu ściennego, aplikacji mobilnej ani połączenia WiFi.

To praktyczne rozwiązanie w instalacjach, w których liczą się prostota obsługi, niezawodność oraz możliwość szybkiej zmiany jasności.

Technologia PWM – jak działa ściemniacz LED 30A?

Sterownik wykorzystuje technologię PWM (Pulse Width Modulation), czyli modulację szerokości impulsu.

Regulacja jasności polega na szybkim włączaniu i wyłączaniu napięcia dostarczanego do odbiornika.

Zmieniając proporcję czasu włączenia do czasu wyłączenia, sterownik reguluje średnią moc dostarczaną do podłączonego oświetlenia LED.

Zalety sterowania PWM

• Efektywna regulacja jasności oświetlenia LED.
• Wysoka sprawność energetyczna w porównaniu z regulacją rezystancyjną.
• Możliwość zmniejszenia średniego poboru mocy przy obniżeniu jasności.
• Brak konieczności stosowania rezystorów mocy do ściemniania.
• Możliwość współpracy z kompatybilnymi taśmami i modułami LED.
• Możliwość regulacji prędkości odpowiednich silników szczotkowych DC.

Ważne: sterownik przeznaczony jest do kompatybilnych odbiorników stałonapięciowych. Nie należy stosować go do źródeł światła wymagających dedykowanego sterownika stałoprądowego ani do urządzeń nieprzystosowanych do regulacji PWM.

Ściemniacz LED 12V DC 30A – maksymalna moc 360W

Przy napięciu zasilania 12V DC maksymalny prąd wyjściowy sterownika wynosi 30A.

12V × 30A = 360W

Oznacza to możliwość sterowania rozbudowanymi instalacjami jednokolorowych taśm LED 12V, pod warunkiem prawidłowego doboru zasilania, przewodów i sposobu rozprowadzenia prądu.

Przykładowe obciążenie dla taśm LED 12V

Uwaga: wartości w tabeli przedstawiają wyłącznie teoretyczny stosunek maksymalnej mocy sterownika do mocy taśmy LED. Nie oznaczają możliwości zasilania całej wskazanej długości jednym przewodem lub z jednego końca taśmy.

W rozbudowanych instalacjach należy stosować odpowiednie przekroje przewodów, właściwy podział obwodów, dodatkowe punkty zasilania oraz zabezpieczenia.

Ściemniacz LED 24V DC 30A – maksymalna moc 720W

Przy napięciu zasilania 24V DC maksymalny prąd wyjściowy wynosi 30A.

24V × 30A = 720W

Dzięki temu regulator może obsługiwać instalacje LED 24V o bardzo dużej łącznej mocy.

Instalacje 24V są szczególnie popularne w rozbudowanych systemach oświetleniowych, ponieważ przy tej samej mocy wymagają mniejszego prądu niż instalacje 12V.

Przykładowe obciążenie dla taśm LED 24V

Ważne: wskazane długości mają charakter wyłącznie obliczeniowy. Rzeczywisty projekt instalacji musi uwzględniać zapas obciążalności, spadki napięcia, wydajność zasilacza oraz sposób prowadzenia przewodów.

Regulator obrotów silników szczotkowych DC 12V i 24V

Oprócz sterowania oświetleniem LED urządzenie może pełnić funkcję regulatora obrotów kompatybilnych silników szczotkowych prądu stałego 12V i 24V DC.

Technologia PWM pozwala zmieniać średnią moc dostarczaną do silnika, a tym samym regulować jego prędkość obrotową.

W porównaniu z regulacją wykorzystującą rezystory mocy metoda PWM pozwala ograniczyć straty energii w samym regulatorze.

Przykładowe zastosowanie regulatora obrotów

• Silniki szczotkowe 12V DC – regulacja prędkości obrotowej.
• Silniki szczotkowe 24V DC – regulacja obrotów kompatybilnych napędów.
• Wentylatory ze szczotkowymi silnikami DC – regulacja prędkości pracy.
• Wybrane pompy z silnikami szczotkowymi DC – regulacja wydajności, jeśli producent dopuszcza takie sterowanie.
• Napędy modelarskie – regulacja prędkości silników szczotkowych.
• Urządzenia warsztatowe – regulacja kompatybilnych napędów DC.
• Proste układy mechaniczne – sterowanie prędkością odpowiednio dobranych silników.

Ważne informacje dotyczące sterowania silnikami DC

Przed zastosowaniem regulatora z silnikiem należy sprawdzić:

• Napięcie znamionowe silnika – 12V lub 24V DC.
• Rodzaj silnika – szczotkowy prądu stałego.
• Prąd pobierany podczas normalnej pracy.
• Prąd rozruchowy silnika.
• Prąd występujący przy dużym obciążeniu lub zablokowaniu wirnika.
• Możliwość regulacji obrotów metodą PWM.
• Wymagania dotyczące zabezpieczeń i odprowadzania ciepła.

Uwaga: prąd rozruchowy silnika może być znacznie wyższy od prądu pobieranego podczas normalnej pracy. Nie należy przekraczać dopuszczalnego prądu sterownika ani zakładać, że obciążenie silnikowe jest równoważne obciążeniu LED.

Przy obciążeniach indukcyjnych należy również uwzględnić odpowiednie zabezpieczenie przed przepięciami zgodnie z wymaganiami układu.

Do jakich silników sterownik nie jest przeznaczony?

• Silniki bezszczotkowe BLDC wymagające dedykowanego sterownika.
• Silniki krokowe.
• Silniki prądu przemiennego 230V AC.
• Silniki trójfazowe.
• Wentylatory komputerowe 4-pin wymagające dedykowanego sygnału PWM.
• Urządzenia z elektroniką sterującą nieprzystosowaną do modulowania zasilania.

Pamięć ostatniego ustawienia jasności

Regulator posiada funkcję pamięci ostatniego ustawienia.

Po odłączeniu i ponownym podaniu zasilania przywracany jest wcześniej ustawiony poziom regulacji.

Rozwiązanie to zwiększa komfort użytkowania, szczególnie w instalacjach oświetleniowych, w których często odłączane jest zasilanie.

W przypadku zastosowania do sterowania silnikiem należy uwzględnić możliwość ponownego uruchomienia napędu po przywróceniu zasilania i zapewnić wymagane zabezpieczenia.

Gdzie stosuje się ściemniacz LED PWM 30A?

Rozbudowane instalacje taśm LED

Regulacja jasności wielu odcinków jednokolorowych taśm LED 12V i 24V DC.

Oświetlenie sufitów podwieszanych

Sterowanie rozbudowanym oświetleniem dekoracyjnym zamontowanym w sufitach, wnękach i zabudowach.

Kasetony reklamowe i reklama świetlna

Regulacja jasności kompatybilnych modułów LED i innych stałonapięciowych źródeł światła wykorzystywanych w reklamie.

Witryny sklepowe i ekspozycje

Dostosowanie intensywności podświetlenia produktów, regałów i gablot.

Oświetlenie meblowe

Regulacja jasności rozbudowanych instalacji LED w zabudowach meblowych.

Oświetlenie kamperów i przyczep

Sterowanie odpowiednio zabezpieczonymi instalacjami LED 12V i 24V DC.

Oświetlenie łodzi i jachtów

Regulacja jasności kompatybilnego oświetlenia LED w instalacjach niskonapięciowych, po zapewnieniu odpowiedniej ochrony urządzenia przed wilgocią.

Instalacje oświetleniowe w pojazdach ciężarowych

Regulacja jasności kompatybilnego oświetlenia LED 24V, z uwzględnieniem rzeczywistego zakresu napięcia instalacji pojazdu.

Regulacja obrotów silników DC

Sterowanie prędkością kompatybilnych silników szczotkowych 12V i 24V DC.

Jak dobrać ściemniacz LED PWM 30A do instalacji?

Przed podłączeniem oświetlenia należy obliczyć całkowitą moc instalacji i wynikający z niej pobór prądu.

Moc całkowita = moc taśmy LED na metr × długość taśmy

Pobór prądu = moc całkowita ÷ napięcie zasilania

Przykład 1 – instalacja LED 12V

Instalacja składa się z 15 metrów taśmy LED 12V o mocy 14,4W/m.

15 m × 14,4W/m = 216W

Pobór prądu:

216W ÷ 12V = 18A

Ściemniacz 30A może obsługiwać taką instalację przy prawidłowym doborze zasilacza, przewodów i zabezpieczeń.

Przykład 2 – instalacja LED 24V

Instalacja składa się z 30 metrów taśmy LED 24V o mocy 14,4W/m.

30 m × 14,4W/m = 432W

Pobór prądu:

432W ÷ 24V = 18A

Ściemniacz 30A może obsługiwać taką instalację, pod warunkiem prawidłowego rozprowadzenia zasilania.

Zalecenie: przy projektowaniu instalacji należy zachować odpowiedni zapas obciążalności. Nie należy planować długotrwałej pracy urządzenia dokładnie na granicy 30A bez potwierdzenia warunków dopuszczonych przez producenta.

Jak dobrać zasilacz LED do ściemniacza PWM 30A?

Do prawidłowej pracy sterownika należy zastosować stabilizowany zasilacz stałonapięciowy 12V DC lub 24V DC o odpowiedniej mocy.

Napięcie zasilacza musi być zgodne z napięciem podłączonego oświetlenia.

Przykład doboru zasilacza 12V

Instalacja LED pobiera łącznie 216W.

Przy zastosowaniu orientacyjnego zapasu mocy wynoszącego 20%:

216W × 1,2 = 259,2W

Można rozważyć zasilacz 12V o mocy znamionowej co najmniej 260W, przy czym należy wybrać odpowiedni dostępny model i uwzględnić jego warunki pracy.

Przykład doboru zasilacza 24V

Instalacja LED pobiera łącznie 432W.

Przy zastosowaniu orientacyjnego zapasu mocy wynoszącego 20%:

432W × 1,2 = 518,4W

Można rozważyć zasilacz 24V o mocy znamionowej co najmniej 520W, dobrany do rzeczywistych warunków instalacji.

Ważne: większa moc zasilacza nie zwiększa dopuszczalnego prądu sterownika. Maksymalna obciążalność regulatora nadal wynosi 30A.

Jak podłączyć ściemniacz LED PWM 30A?

Sterownik należy podłączyć pomiędzy zasilaczem LED a sterowanym odbiornikiem.

Schemat instalacji LED 12V

230V AC → zasilacz LED 12V DC → ściemniacz PWM 30A → taśmy LED 12V

Schemat instalacji LED 24V

230V AC → zasilacz LED 24V DC → ściemniacz PWM 30A → taśmy LED 24V

Podstawowe zasady montażu

1. Dobierz zasilacz o napięciu zgodnym z napięciem odbiornika.
2. Oblicz całkowity pobór prądu instalacji.
3. Odłącz zasilanie przed rozpoczęciem montażu.
4. Dobierz przewody o odpowiednim przekroju i obciążalności.
5. Podłącz zasilacz do zacisków wejściowych sterownika zgodnie z oznaczeniami.
6. Podłącz odbiornik do zacisków wyjściowych sterownika zgodnie z oznaczeniami.
7. Sprawdź prawidłową polaryzację przewodów.
8. Zastosuj odpowiednie zabezpieczenia nadprądowe.
9. Zapewnij właściwe warunki odprowadzania ciepła.
10. Sprawdź wszystkie połączenia przed włączeniem zasilania.
11. Po uruchomieniu instalacji ustaw odpowiedni poziom jasności lub prędkości obrotowej.

Ważne: przy prądach sięgających 30A szczególnie istotne są przekroje przewodów, jakość połączeń, dobór zabezpieczeń oraz temperatura pracy urządzenia.

Uwaga: sterownik jest przeznaczony wyłącznie do napięcia 12V lub 24V DC. Nie wolno podłączać go bezpośrednio do sieci 230V AC.

Dane techniczne ściemniacza LED PWM 12V / 24V DC 30A

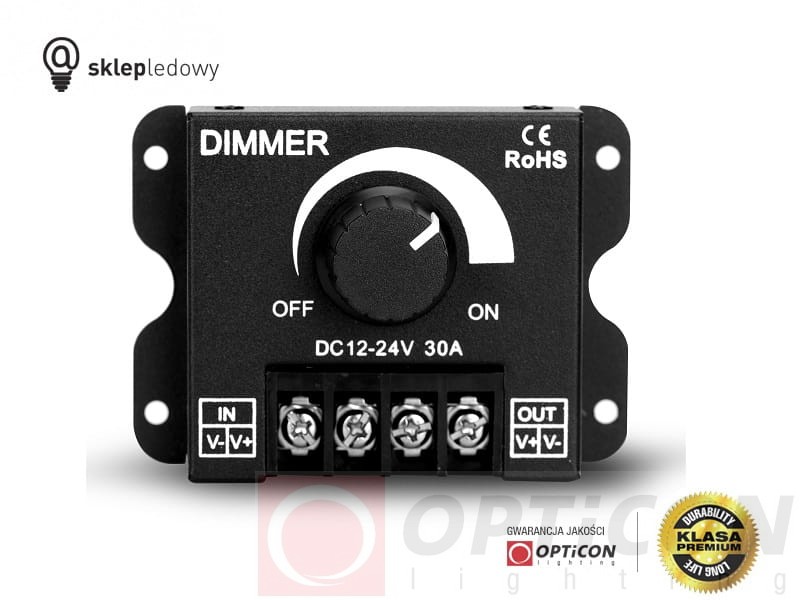

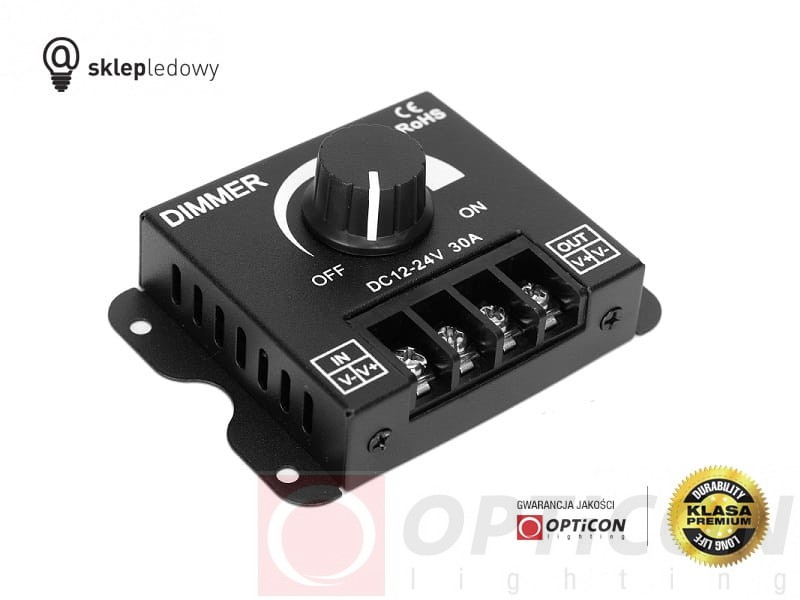

Zdjęcie ściemniacza LED PWM 30A 12V / 24V DC

FAQ – najczęściej zadawane pytania

Czy ściemniacz współpracuje z taśmami LED 12V?

Tak. Sterownik przeznaczony jest do kompatybilnych jednokolorowych taśm LED zasilanych napięciem 12V DC.

Czy można podłączyć taśmy LED 24V?

Tak. Urządzenie obsługuje również instalacje LED 24V DC.

Jaka jest maksymalna moc przy 12V?

Maksymalna moc obciążenia wynosi 360W, przy prądzie 30A.

Jaka jest maksymalna moc przy 24V?

Maksymalna moc obciążenia wynosi 720W, przy prądzie 30A.

Czy regulator umożliwia płynną zmianę jasności?

Tak. Sterownik umożliwia płynną regulację jasności w zakresie 0–100% za pomocą pokrętła.

Czy ściemniacz posiada funkcję włączania i wyłączania?

Tak. Urządzenie pełni również funkcję włącznika oświetlenia LED.

Czy sterownik posiada pamięć ostatniego ustawienia?

Tak. Po ponownym podaniu zasilania przywracany jest ostatnio ustawiony poziom regulacji.

Czy można wykorzystać ściemniacz jako regulator obrotów silnika DC?

Tak, pod warunkiem zastosowania kompatybilnego silnika szczotkowego 12V lub 24V DC oraz uwzględnienia prądu pracy, rozruchu i wymagań zabezpieczeń.

Czy można podłączyć silnik bezszczotkowy BLDC?

Nie. Silniki bezszczotkowe BLDC wymagają odpowiedniego sterownika.

Czy można sterować wentylatorem komputerowym 4-pin PWM?

Nie. Wentylatory 4-pin PWM wymagają dedykowanego sygnału sterującego i nie powinny być regulowane tym urządzeniem.

Czy można podłączyć taśmę LED RGB?

Do niezależnego sterowania kolorami taśmy RGB należy zastosować odpowiedni sterownik RGB. Ten model jest przeznaczony do jednokanałowej regulacji mocy.

Czy można podłączyć taśmę LED CCT?

Do niezależnej regulacji barwy białej ciepłej i zimnej należy zastosować odpowiedni sterownik CCT.

Czy ściemniacz wymaga pilota?

Nie. Sterowanie odbywa się bezpośrednio za pomocą manualnego pokrętła.

Czy można podłączyć ściemniacz bezpośrednio do 230V AC?

Nie. Sterownik pracuje wyłącznie z napięciem 12V lub 24V DC.

Czy można stosować regulator w ciężarówce, kamperze lub łodzi?

Można go rozważyć do odpowiednio zabezpieczonych instalacji niskonapięciowych, jeżeli rzeczywiste napięcie, przepięcia oraz warunki środowiskowe mieszczą się w dopuszczalnych parametrach urządzenia.

Dlaczego warto wybrać ściemniacz LED PWM 12V / 24V DC 30A?

Manualny ściemniacz LED PWM 30A to wydajny i uniwersalny regulator przeznaczony do rozbudowanych instalacji oświetlenia LED 12V i 24V DC.

Duża obciążalność prądowa umożliwia sterowanie oświetleniem o mocy do 360W przy 12V lub 720W przy 24V, pod warunkiem prawidłowego zaprojektowania instalacji i zachowania odpowiednich warunków pracy.

Płynna regulacja jasności 0–100%, wygodne pokrętło, technologia PWM oraz funkcja pamięci ustawień zapewniają komfortowe sterowanie oświetleniem.

Dodatkowa możliwość regulacji obrotów kompatybilnych silników szczotkowych 12V i 24V DC sprawia, że urządzenie może znaleźć zastosowanie również w odpowiednio dobranych układach napędowych.

Wybierz ściemniacz LED PWM 12V / 24V DC 30A – wysoka wydajność, płynna regulacja jasności i możliwość sterowania obrotami silników DC.
