Dotykowy Ściemniacz LED PWM 12V 24V DC 4A 48W/96W – Włącznik do Taśm LED ze Złączami DC 5,5/2,1 mm

Miniaturowy dotykowy włącznik i ściemniacz LED 12V / 24V ze złączami DC

Dotykowy ściemniacz LED PWM 12V / 24V DC 4A ze złączami DC 5,5/2,1 mm to kompaktowy sterownik przeznaczony do regulacji jasności jednokolorowych taśm LED, modułów LED oraz innych kompatybilnych źródeł światła zasilanych napięciem stałym 12V lub 24V.

Urządzenie łączy funkcje włącznika LED, regulatora jasności oraz sterownika efektów świetlnych. Trzy przyciski dotykowe umożliwiają wygodne włączanie i wyłączanie oświetlenia, wybór jednego z 8 poziomów jasności oraz zmianę dostępnych trybów świecenia.

Największą zaletą tego modelu są fabrycznie zamontowane złącza DC 5,5/2,1 mm, które umożliwiają szybkie podłączenie sterownika pomiędzy kompatybilnym zasilaczem LED a oświetleniem. W instalacjach wykorzystujących odpowiednie wtyki i gniazda nie ma konieczności lutowania przewodów.

Miniaturowa konstrukcja o wymiarach zaledwie 35 × 12 × 5 mm pozwala na montaż w ograniczonej przestrzeni, między innymi w meblach, zabudowach oświetleniowych oraz odpowiednio dobranych profilach aluminiowych LED.

Ściemniacz wykorzystuje technologię PWM (Pulse Width Modulation), umożliwiającą efektywną regulację jasności oświetlenia LED.

Maksymalny prąd wyjściowy wynosi 4A, co odpowiada mocy do 48W przy 12V DC lub 96W przy 24V DC.

Najważniejsze zalety dotykowego ściemniacza LED PWM 4A

• Złącza DC 5,5/2,1 mm – szybkie podłączenie do kompatybilnej instalacji LED.
• Montaż Plug & Play – bez konieczności lutowania przy zastosowaniu odpowiednich złączy.
• 3 przyciski dotykowe – nowoczesne i wygodne sterowanie.
• 8 poziomów regulacji jasności – możliwość dopasowania natężenia światła.
• Technologia PWM – efektywne sterowanie jednokolorowym oświetleniem LED.
• Funkcja ON/OFF – włącznik i ściemniacz w jednym urządzeniu.
• Tryb stałego świecenia – codzienne oświetlenie o wybranej jasności.
• Efekt stroboskopowy – dynamiczne miganie światła.
• Płynna zmiana jasności – efekt automatycznego rozjaśniania i przyciemniania.
• Pamięć ostatnich ustawień – przywracanie poziomu jasności i trybu pracy.
• Obsługa napięcia 12V DC i 24V DC – szerokie możliwości zastosowania.
• Maksymalny prąd 4A – do odpowiednio dobranych instalacji LED.
• Moc do 48W przy 12V – do oświetlenia niskonapięciowego.
• Moc do 96W przy 24V – do instalacji o większej mocy.
• Wymiary 35 × 12 × 5 mm – możliwość montażu w niewielkich przestrzeniach.
• Przewody o długości 2 × 100 mm – wygodne rozmieszczenie połączeń.
• Bez pilota i WiFi – bezpośrednie sterowanie dotykowe.

Szybki montaż Plug & Play – złącza DC 5,5/2,1 mm

W odróżnieniu od wielu tradycyjnych ściemniaczy LED wymagających podłączania przewodów do zacisków śrubowych, ten model został wyposażony w standardowe złącza zasilania DC 5,5/2,1 mm.

Umożliwia to szybkie włączenie sterownika do instalacji oświetleniowej wykorzystującej kompatybilne wtyki i gniazda DC.

Dlaczego złącza DC 5,5/2,1 mm są praktyczne?

• Ułatwiają montaż sterownika.
• Ograniczają konieczność wykonywania dodatkowych połączeń.
• Umożliwiają szybkie odłączenie i ponowne podłączenie urządzenia.
• Sprawdzają się w instalacjach meblowych i dekoracyjnych.
• Ułatwiają wymianę lub zmianę położenia sterownika.
• Pozwalają zachować estetykę instalacji LED.

Przykład: jeżeli zasilacz LED posiada odpowiedni wtyk DC 5,5/2,1 mm, a podłączona taśma LED jest wyposażona w kompatybilne gniazdo, sterownik można zamontować pomiędzy nimi bez lutowania.

Ważne: przed podłączeniem należy sprawdzić zgodność napięcia, polaryzacji, rodzaju złączy oraz ich dopuszczalnej obciążalności prądowej. Nie każde złącze DC 5,5/2,1 mm jest przeznaczone do ciągłego przewodzenia prądu 4A.

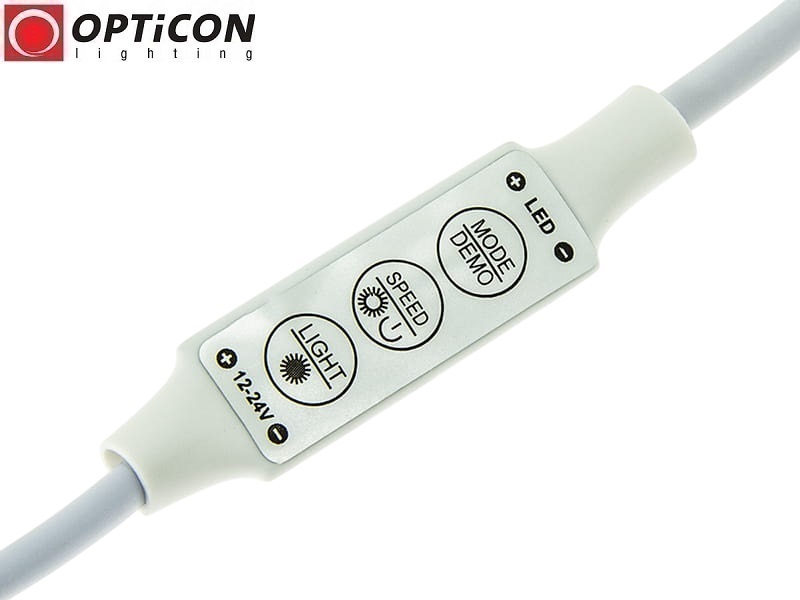

Dotykowe sterowanie oświetleniem LED – trzy przyciski

Ściemniacz wyposażony jest w trzy przyciski dotykowe, umożliwiające intuicyjne sterowanie oświetleniem LED.

Nie ma potrzeby stosowania dodatkowego pilota, panelu ściennego ani aplikacji mobilnej.

Funkcje sterowania dotykowego

• Włączanie oświetlenia.
• Wyłączanie oświetlenia.
• Zmiana poziomu jasności.
• Wybór jednego z 8 poziomów natężenia światła.
• Przełączanie dostępnych trybów świecenia.
• Korzystanie z funkcji pamięci ostatniego ustawienia.

Dotykowy sposób obsługi doskonale sprawdza się w nowoczesnych instalacjach meblowych i dekoracyjnych, w których ważne są estetyka, kompaktowe wymiary oraz łatwość użytkowania.

8 poziomów regulacji jasności taśm LED

Dotykowy regulator jasności LED umożliwia wybór jednego z 8 poziomów natężenia światła.

Dzięki temu można łatwo dopasować jasność do rodzaju pomieszczenia, aktualnych potrzeb oraz charakteru oświetlenia.

Przykładowe zastosowanie regulacji jasności

• Delikatne podświetlenie nocne – oświetlenie sypialni lub korytarza.
• Oświetlenie dekoracyjne – subtelne podświetlenie mebli i wnęk.
• Oświetlenie relaksacyjne – przyjemna atmosfera w salonie.
• Oświetlenie ekspozycyjne – dopasowanie jasności gablot i witryn.
• Oświetlenie użytkowe – większa jasność podczas codziennych czynności.
• Maksymalna jasność – pełne wykorzystanie możliwości podłączonej taśmy LED.

Ważne: sterownik oferuje 8 poziomów regulacji jasności, a nie bezstopniowe ustawianie dowolnej wartości. Sama regulacja odbywa się przy wykorzystaniu technologii PWM.

Technologia PWM – efektywna regulacja jasności LED

Sterownik wykorzystuje technologię PWM – Pulse Width Modulation, czyli modulację szerokości impulsu.

Regulacja jasności polega na szybkim włączaniu i wyłączaniu napięcia dostarczanego do podłączonego oświetlenia LED.

Zmiana proporcji czasu włączenia do czasu wyłączenia pozwala regulować średnią moc dostarczaną do diod LED, a tym samym intensywność świecenia.

Najważniejsze zalety technologii PWM

• Efektywna regulacja jasności oświetlenia LED.
• Wysoka sprawność energetyczna regulatora.
• Możliwość zmniejszenia średniego poboru mocy przy niższej jasności.
• Brak konieczności stosowania rezystorów do regulacji jasności.
• Możliwość sterowania kompatybilnymi jednokolorowymi taśmami LED.

Ważne: regulator jest przeznaczony do kompatybilnych odbiorników LED stałonapięciowych. Nie należy podłączać go do lamp wymagających dedykowanego sterownika stałoprądowego lub innego sposobu ściemniania.

Trzy tryby świecenia – światło stałe, stroboskop i płynna zmiana jasności

Oprócz standardowej regulacji jasności sterownik oferuje dodatkowe efekty świetlne.

1. Tryb stałego świecenia

Taśma LED świeci ze stałą jasnością wybraną przez użytkownika.

To podstawowy tryb przeznaczony do codziennego oświetlenia meblowego, dekoracyjnego i użytkowego.

2. Tryb stroboskopowy

Podłączone oświetlenie cyklicznie włącza się i wyłącza, tworząc efekt migania.

Funkcja może być wykorzystywana w odpowiednio dobranych instalacjach dekoracyjnych, ekspozycyjnych i pokazowych.

Uwaga: migające światło może powodować dyskomfort u osób wrażliwych na efekty stroboskopowe. Nie należy używać tego trybu w miejscach, w których miganie mogłoby stwarzać zagrożenie.

3. Tryb płynnej zmiany jasności

Sterownik automatycznie zwiększa i zmniejsza jasność podłączonego oświetlenia LED.

Efekt ten doskonale sprawdza się w dekoracyjnym podświetleniu mebli, półek, witryn oraz elementów architektury wnętrz.

Pamięć ostatniego ustawienia jasności i trybu pracy

Ściemniacz posiada funkcję pamięci ostatnich ustawień.

Po odłączeniu i ponownym podaniu zasilania sterownik automatycznie przywraca zapamiętany poziom jasności oraz wybrany tryb pracy.

Przykład zastosowania

Podświetlenie półki zostało ustawione na jednym z niższych poziomów jasności.

Po wyłączeniu i ponownym włączeniu zasilania sterownik przywraca zapamiętane ustawienie.

Dzięki temu nie trzeba każdorazowo ponownie konfigurować oświetlenia.

Miniaturowe wymiary 35 × 12 × 5 mm – idealny do mebli i profili LED

Jedną z największych zalet produktu są jego niewielkie wymiary.

35 mm długości × 12 mm szerokości × 5 mm wysokości

Tak kompaktowa konstrukcja umożliwia montaż sterownika w miejscach, w których standardowe ściemniacze LED zajmują zbyt dużo przestrzeni.

Przykładowe miejsca montażu

• Odpowiednio dobrane profile aluminiowe LED.
• Obudowy opraw oświetleniowych.
• Wnętrza mebli.
• Półki i regały.
• Gabloty oraz witryny sklepowe.
• Zabudowy meblowe.
• Elementy dekoracyjne.
• Wnęki oświetleniowe.

Ważne: przed montażem należy sprawdzić dostępną przestrzeń, miejsce na przewody i złącza DC oraz zapewnić dostęp do powierzchni dotykowej sterownika.

Ściemniacz LED 12V DC – maksymalnie 48W

Przy napięciu zasilania 12V DC maksymalny prąd wyjściowy sterownika wynosi 4A.

12V × 4A = 48W

Oznacza to możliwość sterowania kompatybilnymi jednokolorowymi taśmami LED 12V o odpowiednio dobranej mocy.

Przykładowa długość taśmy LED 12V

Uwaga: przedstawione wartości są teoretyczne i wynikają z maksymalnej mocy sterownika. W praktyce należy uwzględnić zapas obciążalności, spadki napięcia, przekroje przewodów oraz dopuszczalny prąd złączy DC.

Ściemniacz LED 24V DC – maksymalnie 96W

Przy napięciu zasilania 24V DC maksymalny prąd wyjściowy wynosi 4A.

24V × 4A = 96W

Dzięki temu sterownik może obsługiwać instalacje LED 24V o większej mocy niż przy zasilaniu 12V.

Przykładowa długość taśmy LED 24V

Ważne: podane długości są wartościami obliczeniowymi, a nie zaleceniem zasilania całego odcinka z jednego końca. W rozbudowanych instalacjach należy odpowiednio rozprowadzić zasilanie i uwzględnić spadki napięcia.

Jak dobrać ściemniacz LED PWM 4A do taśmy LED?

Przed podłączeniem instalacji należy obliczyć całkowitą moc i pobór prądu.

Moc całkowita = moc taśmy na metr × długość taśmy

Przykład 1 – taśma LED 12V

Instalacja składa się z 3 metrów taśmy LED o mocy 9,6W/m.

3 m × 9,6W/m = 28,8W

Pobór prądu:

28,8W ÷ 12V = 2,4A

Sterownik 4A może obsługiwać taką instalację przy zachowaniu odpowiedniego zapasu obciążalności.

Przykład 2 – taśma LED 24V

Instalacja składa się z 5 metrów taśmy LED o mocy 14,4W/m.

5 m × 14,4W/m = 72W

Pobór prądu:

72W ÷ 24V = 3A

Sterownik 4A może obsługiwać taką instalację przy prawidłowym wykonaniu połączeń i zastosowaniu odpowiednich złączy.

Zalecenie: nie należy projektować instalacji do ciągłej pracy dokładnie na granicy maksymalnej obciążalności sterownika lub złączy DC.

Gdzie stosuje się dotykowy ściemniacz LED ze złączami DC?

Oświetlenie meblowe

Regulacja jasności taśm LED zamontowanych w szafach, półkach, regałach oraz zabudowach meblowych.

Oświetlenie kuchenne

Wygodne sterowanie podświetleniem blatów kuchennych, szafek oraz elementów dekoracyjnych.

Profile aluminiowe LED

Montaż miniaturowego sterownika w odpowiednio dobranych profilach LED, z uwzględnieniem miejsca na złącza DC i dostępu do przycisków dotykowych.

Witryny sklepowe

Regulacja jasności oświetlenia produktów, gablot oraz ekspozycji.

Oświetlenie dekoracyjne

Podświetlenie wnęk, półek, sufitów podwieszanych oraz elementów architektury wnętrz.

Oświetlenie schodowe

Regulacja jasności jednokolorowych taśm LED zamontowanych przy stopniach i poręczach.

Oświetlenie kamperów i przyczep

Sterowanie odpowiednio dobranym oświetleniem LED 12V lub 24V w instalacjach niskonapięciowych.

Oświetlenie łodzi i jachtów

Regulacja jasności kompatybilnego oświetlenia LED, pod warunkiem zapewnienia odpowiedniej ochrony sterownika i połączeń przed wilgocią.

Jak podłączyć dotykowy ściemniacz LED PWM DC 5,5/2,1 mm?

Ściemniacz należy zamontować pomiędzy zasilaczem LED a podłączonym oświetleniem, po stronie niskiego napięcia stałego.

Schemat podłączenia taśmy LED 12V

230V AC → zasilacz LED 12V DC → ściemniacz dotykowy PWM 4A → taśma LED 12V

Schemat podłączenia taśmy LED 24V

230V AC → zasilacz LED 24V DC → ściemniacz dotykowy PWM 4A → taśma LED 24V

Podstawowe zasady montażu

1. Dobierz zasilacz o napięciu zgodnym z napięciem taśmy LED.
2. Sprawdź całkowity pobór prądu podłączonego oświetlenia.
3. Odłącz zasilanie przed rozpoczęciem montażu.
4. Sprawdź zgodność wtyków i gniazd DC 5,5/2,1 mm.
5. Sprawdź polaryzację połączeń zgodnie z oznaczeniami urządzeń.
6. Podłącz wejście sterownika do zasilacza LED.
7. Podłącz wyjście sterownika do taśmy LED lub odpowiedniego odbiornika.
8. Upewnij się, że złącza i przewody mają odpowiednią obciążalność prądową.
9. Zamontuj sterownik tak, aby zapewnić dostęp do przycisków dotykowych.
10. Po sprawdzeniu połączeń włącz zasilanie i ustaw odpowiedni tryb pracy.

Uwaga: sterownik przeznaczony jest wyłącznie do napięcia 12V lub 24V DC. Nie wolno podłączać go bezpośrednio do sieci 230V AC.

W instalacjach pojazdowych należy dodatkowo sprawdzić dopuszczalny zakres napięcia i odporność urządzenia na przepięcia występujące w instalacji elektrycznej pojazdu.

Dane techniczne dotykowego ściemniacza LED PWM 4A DC 5,5/2,1 mm

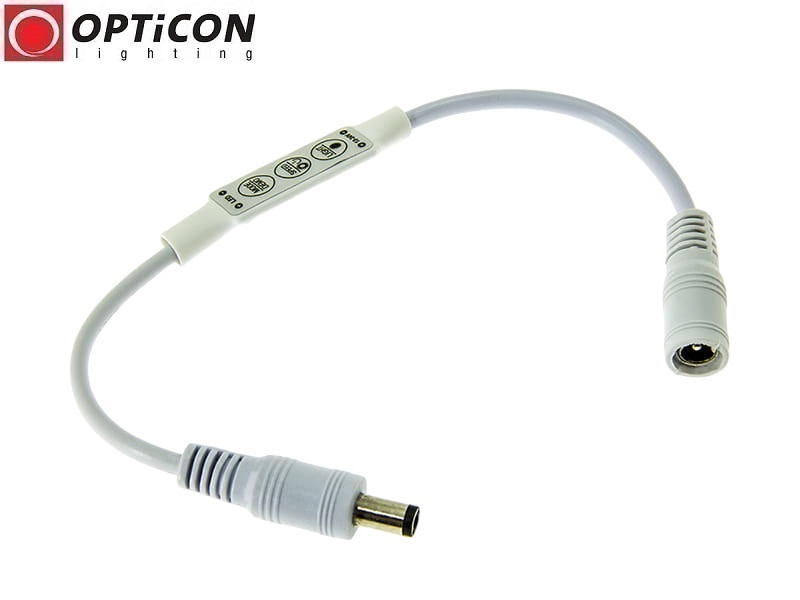

Zdjęcia dotykowego ściemniacza LED PWM DC 5,5/2,1 mm

FAQ – najczęściej zadawane pytania

Czy ściemniacz współpracuje z taśmami LED 12V?

Tak. Sterownik jest przeznaczony do kompatybilnych jednokolorowych taśm LED zasilanych napięciem 12V DC.

Czy można podłączyć taśmy LED 24V?

Tak. Urządzenie obsługuje również instalacje LED 24V DC.

Jaka jest maksymalna moc przy 12V?

Maksymalna moc obciążenia wynosi 48W, przy prądzie 4A.

Jaka jest maksymalna moc przy 24V?

Maksymalna moc obciążenia wynosi 96W, przy prądzie 4A.

Ile poziomów jasności posiada sterownik?

Sterownik oferuje 8 poziomów regulacji jasności.

Czy ściemniacz posiada funkcję włączania i wyłączania?

Tak. Urządzenie pełni również funkcję włącznika oświetlenia LED.

Czy można podłączyć ściemniacz bez lutowania?

Tak, jeżeli zasilacz i odbiornik posiadają kompatybilne złącza DC 5,5/2,1 mm o odpowiedniej polaryzacji i obciążalności prądowej.

Czy ściemniacz posiada efekty świetlne?

Tak. Dostępne są tryby stałego świecenia, stroboskopowy oraz płynnej zmiany jasności.

Czy sterownik zapamiętuje ostatnie ustawienia?

Tak. Urządzenie posiada funkcję pamięci ostatniego poziomu jasności i trybu pracy.

Czy można zamontować sterownik w profilu aluminiowym LED?

Tak, jeżeli wymiary profilu i sposób montażu zapewniają wystarczającą przestrzeń na sterownik, przewody i złącza DC oraz umożliwiają dostęp do powierzchni dotykowej.

Czy sterownik wymaga pilota?

Nie. Sterowanie odbywa się za pomocą trzech przycisków dotykowych.

Czy można podłączyć taśmę LED RGB?

Do niezależnego sterowania kolorami taśmy RGB należy zastosować odpowiedni sterownik RGB. Ten model przeznaczony jest do jednokanałowego sterowania oświetleniem.

Czy można podłączyć taśmę LED CCT?

Do niezależnej regulacji barwy białej ciepłej i zimnej należy zastosować odpowiedni sterownik CCT.

Czy ściemniacz można podłączyć bezpośrednio do 230V AC?

Nie. Sterownik pracuje wyłącznie z napięciem 12V lub 24V DC.

Czy ściemniacz nadaje się do kampera lub łodzi?

Może być stosowany w odpowiednio zabezpieczonych instalacjach 12V lub 24V DC, pod warunkiem zgodności parametrów zasilania i warunków środowiskowych z wymaganiami urządzenia.

Dlaczego warto wybrać dotykowy ściemniacz LED PWM 12V / 24V 4A ze złączami DC?

Dotykowy włącznik i ściemniacz LED PWM 4A ze złączami DC 5,5/2,1 mm to praktyczne rozwiązanie do sterowania jednokolorowym oświetleniem LED 12V i 24V DC.

Fabrycznie zamontowane złącza umożliwiają szybki montaż Plug & Play w kompatybilnych instalacjach, a miniaturowe wymiary 35 × 12 × 5 mm pozwalają na montaż w ograniczonej przestrzeni.

Dzięki trzem przyciskom dotykowym, 8 poziomom jasności, efektom świetlnym oraz funkcji pamięci ustawień sterownik doskonale sprawdza się w oświetleniu meblowym, dekoracyjnym, sufitowym i ekspozycyjnym.

Maksymalny prąd 4A umożliwia obsługę instalacji LED o mocy do 48W przy 12V lub 96W przy 24V, przy zachowaniu odpowiedniego zapasu obciążalności i uwzględnieniu parametrów złączy DC.

Wybierz dotykowy ściemniacz LED PWM 12V / 24V 4A DC 5,5/2,1 mm – szybkie podłączenie, kompaktowe wymiary i wygodna regulacja jasności oświetlenia LED.
