Włącznik LED PUSH Potrójny MiLight / MiBoxer – Przycisk Dzwonkowy Monostabilny 3 Strefy 10A Biały

Potrójny włącznik LED PUSH – sterowanie trzema strefami oświetlenia z jednego panelu

Włącznik LED PUSH potrójny MiLight / MiBoxer to przewodowy panel sterujący wyposażony w trzy niezależne przyciski dzwonkowe monostabilne. Przeznaczony jest do współpracy ze sterownikami LED i modułami sterującymi posiadającymi odpowiednie wejścia PUSH / Push Dimming.

Dzięki trzem oddzielnym przyciskom możliwe jest wygodne sterowanie trzema niezależnymi strefami oświetlenia LED z jednego miejsca. Każdy przycisk może zostać przypisany do osobnego wejścia sterującego, umożliwiając niezależne włączanie, wyłączanie i regulację jasności światła, zgodnie z możliwościami podłączonego sterownika.

Potrójny przycisk PUSH sprawdza się w nowoczesnych instalacjach wykorzystujących taśmy LED 12V i 24V, moduły LED, oświetlenie sufitowe, meblowe, kuchenne oraz dekoracyjne.

Każdy przycisk posiada mechanizm monostabilny. Oznacza to, że po naciśnięciu następuje chwilowe zwarcie styków, natomiast po zwolnieniu przycisk automatycznie powraca do pozycji wyjściowej dzięki mechanizmowi sprężynowemu.

W połączeniu z kompatybilnym sterownikiem wyposażonym w funkcję Push Dimming krótkie naciśnięcie może włączać lub wyłączać oświetlenie, natomiast dłuższe przytrzymanie umożliwia płynną regulację jasności.

Panel posiada estetyczne, białe wykończenie oraz wymiary 86 × 86 mm, dzięki czemu dobrze komponuje się z nowoczesnymi instalacjami oświetleniowymi w domach, mieszkaniach, biurach, sklepach i lokalach usługowych.

Najważniejsze zalety potrójnego włącznika LED PUSH

• Trzy niezależne przyciski monostabilne – możliwość oddzielnego sterowania trzema wejściami PUSH.
• Obsługa trzech stref oświetlenia LED – przy zastosowaniu odpowiedniego sterownika lub modułu sterującego.
• Funkcja Push Dimming – możliwość płynnego ściemniania i rozjaśniania LED.
• Włączanie i wyłączanie światła – krótkim naciśnięciem przycisku, zgodnie z funkcjami sterownika.
• Przewodowy sposób sterowania – przyciski nie wymagają baterii do działania.
• Kompatybilność z wybranymi sterownikami MiLight i MiBoxer – wyposażonymi w odpowiednie wejścia PUSH.
• Współpraca z kompatybilnymi modułami RF 2,4 GHz – możliwość połączenia klasycznego przycisku z bezprzewodowym sterowaniem LED.
• Mechanizm monostabilny – automatyczny powrót przycisków do pozycji początkowej.
• Trzy funkcjonalne przyciski w jednym panelu – wygodne sterowanie kilkoma obszarami oświetlenia.
• Nowoczesny biały panel – estetyczny wygląd w różnych aranżacjach wnętrz.
• Wymiary 86 × 86 mm – kompaktowy panel sterowania.
• Montaż w odpowiedniej puszce 62 × 67 mm – możliwość zabudowy w ścianie.
• Możliwość montażu powierzchniowego – w odpowiednio przygotowanym miejscu.
• Deklarowany maksymalny prąd styków do 10A – z uwzględnieniem parametrów znamionowych i warunków pracy.

Trzy niezależne przyciski PUSH – wygodne sterowanie trzema strefami LED

Najważniejszą cechą produktu jest możliwość obsługi trzech niezależnych stref oświetleniowych za pomocą jednego panelu ściennego.

Każdy przycisk stanowi osobny element sterujący i może zostać podłączony do odpowiedniego wejścia PUSH w kompatybilnym sterowniku lub module sterującym.

Takie rozwiązanie pozwala stworzyć funkcjonalny system oświetlenia, w którym użytkownik niezależnie steruje trzema grupami lamp lub taśm LED.

Przykładowy podział oświetlenia na trzy strefy

• Przycisk 1: oświetlenie LED sufitu podwieszanego.
• Przycisk 2: oświetlenie dekoracyjne ściany telewizyjnej.
• Przycisk 3: oświetlenie mebli lub półek.

Innym przykładem może być sterowanie oświetleniem kuchennym:

• Przycisk 1: taśmy LED pod szafkami kuchennymi.
• Przycisk 2: oświetlenie wyspy kuchennej.
• Przycisk 3: oświetlenie dekoracyjne sufitu.

Dzięki takiemu rozwiązaniu można obsługiwać trzy niezależne obszary oświetlenia bez konieczności montowania trzech oddzielnych włączników ściennych.

Ważne: niezależne sterowanie trzema strefami wymaga zastosowania odpowiedniego sterownika wielostrefowego lub trzech kompatybilnych wejść sterujących. Sam przycisk nie tworzy stref oświetleniowych.

Co to jest PUSH i jak działa potrójny przycisk dzwonkowy?

PUSH to sposób sterowania polegający na przekazywaniu poleceń do urządzenia za pomocą chwilowego naciśnięcia przycisku.

Prezentowany panel wyposażony jest w trzy przyciski monostabilne, które po zwolnieniu automatycznie wracają do pozycji początkowej.

Każdy przycisk działa na zasadzie chwilowego zwarcia styków, co umożliwia współpracę z kompatybilnym wejściem sterującym PUSH.

Jak działa przycisk monostabilny?

1. Użytkownik naciska wybrany przycisk.
2. Następuje chwilowe zwarcie jego styków.
3. Podłączony sterownik odbiera sygnał.
4. Sterownik wykonuje przypisaną funkcję, np. włącza oświetlenie.
5. Po zwolnieniu przycisk wraca do pozycji wyjściowej.

Trzy niezależne mechanizmy pozwalają przekazywać osobne polecenia do trzech wejść sterujących.

Push Dimming – włączanie, wyłączanie i płynna regulacja jasności LED

Push Dimming to funkcja umożliwiająca sterowanie jasnością oświetlenia LED za pomocą przycisku monostabilnego.

W połączeniu z kompatybilnym sterownikiem LED użytkownik może regulować oświetlenie bez korzystania z pilota, aplikacji mobilnej czy dodatkowego panelu dotykowego.

Podstawowe funkcje sterowania Push Dimming

• Krótkie naciśnięcie: włączenie lub wyłączenie światła.
• Długie przytrzymanie: płynne zwiększanie lub zmniejszanie jasności.
• Kolejne przytrzymanie: zmiana kierunku regulacji jasności, jeżeli sterownik obsługuje taki sposób działania.

W potrójnym włączniku funkcje te mogą być realizowane niezależnie dla trzech stref oświetleniowych, pod warunkiem odpowiedniej konfiguracji instalacji.

Uwaga: przycisk PUSH nie jest samodzielnym ściemniaczem LED. Regulację jasności realizuje podłączony sterownik wyposażony w funkcję Push Dimming.

Przycisk monostabilny a tradycyjny włącznik – najważniejsze różnice

Potrójny przycisk PUSH różni się od tradycyjnego włącznika światła sposobem działania styków.

Potrójny przycisk monostabilny PUSH

• Posiada trzy niezależne przyciski chwilowe.
• Każdy przycisk zwiera styki wyłącznie podczas naciskania.
• Po zwolnieniu następuje automatyczny powrót do pozycji wyjściowej.
• Może przekazywać krótkie i długie impulsy sterujące.
• Jest przeznaczony do współpracy z odpowiednimi wejściami PUSH.

Tradycyjny włącznik bistabilny

• Po przełączeniu pozostaje w wybranej pozycji.
• Utrzymuje stan włączenia lub wyłączenia obwodu.
• Nie jest bezpośrednim zamiennikiem przycisku monostabilnego w instalacji wymagającej wejścia PUSH.

Do sterowników LED wymagających przycisku dzwonkowego należy stosować przycisk monostabilny, zgodnie z dokumentacją producenta.

Kompatybilność z MiLight i MiBoxer

Potrójny włącznik LED PUSH może współpracować z wybranymi sterownikami i modułami sterującymi MiLight oraz MiBoxer, które posiadają odpowiednie wejścia przeznaczone do podłączenia przycisków monostabilnych.

W zależności od modelu urządzenia możliwe jest sterowanie oświetleniem bezpośrednio przez sterownik LED lub za pośrednictwem kompatybilnego modułu bezprzewodowego.

Przykładowe kompatybilne rozwiązania

• Sterowniki LED MiLight wyposażone w wejścia PUSH.
• Sterowniki LED MiBoxer z funkcją Push Dimming.
• Moduły umożliwiające obsługę trzech niezależnych wejść PUSH.
• Kompatybilne moduły radiowe RF 2,4 GHz z wejściami na przyciski monostabilne.
• Inne sterowniki LED obsługujące trzy niezależne przyciski chwilowe.

Ważne: nie każdy sterownik MiLight lub MiBoxer posiada trzy niezależne wejścia PUSH. Przed zakupem należy sprawdzić liczbę dostępnych wejść oraz sposób ich działania w instrukcji konkretnego urządzenia.

Potrójny włącznik PUSH do taśm LED 12V i 24V

Potrójny przycisk PUSH może być wykorzystywany do sterowania instalacjami opartymi na taśmach LED 12V DC i 24V DC.

Do prawidłowego działania niezbędne są odpowiednie sterowniki LED obsługujące funkcję PUSH oraz zasilacze dopasowane do parametrów zastosowanego oświetlenia.

Przykładowa instalacja trzystrefowa

• Potrójny włącznik LED PUSH.
• Trzy kompatybilne wejścia sterujące PUSH.
• Sterownik trzystrefowy lub odpowiednio dobrane sterowniki LED.
• Zasilacz lub zasilacze LED 12V DC albo 24V DC.
• Trzy niezależne grupy taśm LED.
• Przewody sterujące i zasilające.

Przykładowo jeden przycisk może sterować taśmą LED pod szafkami kuchennymi, drugi oświetleniem sufitu, a trzeci oświetleniem dekoracyjnym wnęki.

W zależności od możliwości sterowników wszystkie trzy strefy mogą być włączane, wyłączane i ściemniane niezależnie.

Współpraca z modułami bezprzewodowymi MiLight / MiBoxer RF 2,4 GHz

Potrójny przycisk PUSH może współpracować również z odpowiednimi modułami sterowania radiowego MiLight / MiBoxer RF 2,4 GHz, wyposażonymi w wejścia na przyciski dzwonkowe.

W takim rozwiązaniu sam przycisk jest elementem przewodowym, natomiast kompatybilny moduł przekazuje polecenia radiowo do sparowanych urządzeń.

Możliwe jest zastosowanie:

• Modułów zasilanych bateryjnie – przyciski podłączane są do odpowiednich wejść sterujących modułu.
• Modułów zasilanych napięciem 230V AC – przyciski podłączane są zgodnie ze schematem producenta.

W przypadku modułów wielostrefowych poszczególne przyciski mogą obsługiwać przypisane strefy oświetlenia, zgodnie z możliwościami danego urządzenia.

Przed montażem należy sprawdzić liczbę dostępnych wejść PUSH oraz sposób przypisywania stref w konkretnym module.

Montaż potrójnego włącznika LED PUSH – ważne informacje

Potrójny włącznik LED PUSH MiLight / MiBoxer posiada panel o wymiarach 86 × 86 mm i jest przeznaczony do montażu w odpowiednio przygotowanej puszce instalacyjnej.

Ze względu na większy mechanizm potrójnego przycisku produkt wymaga puszki o wymiarach 62 × 67 mm.

Ważne: potrójny włącznik PUSH nie mieści się w standardowej puszce instalacyjnej Ø60 mm.

Przed zakupem należy sprawdzić wymiary miejsca montażowego oraz upewnić się, że puszka zapewnia odpowiednią przestrzeń dla mechanizmu i przewodów.

Możliwości montażu

• Montaż w odpowiedniej puszce instalacyjnej 62 × 67 mm.
• Montaż na płaskiej powierzchni z zastosowaniem odpowiedniego sposobu mocowania.
• Montaż w panelach sterujących.
• Montaż w odpowiednio przygotowanych elementach zabudowy meblowej.

W przypadku instalacji w meblach należy uwzględnić sposób prowadzenia przewodów oraz wymagania bezpieczeństwa elektrycznego.

Gdzie stosuje się potrójne włączniki LED PUSH?

1. Sterowanie trzema strefami taśm LED

Potrójny przycisk PUSH umożliwia niezależne sterowanie trzema grupami taśm LED za pośrednictwem kompatybilnych sterowników.

2. Oświetlenie salonu, kuchni i jadalni

Każdy przycisk może obsługiwać osobny obszar oświetlenia, np. salon, kuchnię i jadalnię.

3. Oświetlenie sufitów podwieszanych

Włącznik może sterować trzema niezależnymi obwodami taśm LED umieszczonych w profilach aluminiowych lub wnękach sufitowych.

4. Oświetlenie kuchenne

Jeden przycisk może obsługiwać oświetlenie blatów kuchennych, drugi oświetlenie wyspy, a trzeci oświetlenie dekoracyjne sufitu.

5. Oświetlenie meblowe

Potrójny włącznik PUSH sprawdza się w instalacjach oświetlenia półek, witryn, szaf, garderób i zabudowy meblowej.

6. Oświetlenie schodów i korytarzy

Może służyć do niezależnego sterowania trzema obszarami oświetlenia komunikacyjnego.

7. Oświetlenie biurowe

Przycisk może być stosowany do sterowania trzema grupami opraw LED w pomieszczeniach biurowych.

8. Sklepy i lokale usługowe

Umożliwia wygodną obsługę oświetlenia ekspozycyjnego, użytkowego i dekoracyjnego w odpowiednio zaprojektowanych instalacjach.

Dane techniczne potrójnego włącznika LED PUSH

Uwaga techniczna: deklarowane napięcia 12V DC, 24V DC i 240V AC oraz prąd do 10A odnoszą się do parametrów pracy styków przycisku. Nie oznacza to, że przycisk wymaga zasilania ani że każde wejście PUSH sterownika może pracować z napięciem sieciowym.

Wymiary potrójnego przycisku PUSH

• Szerokość panelu: 86 mm.
• Wysokość panelu: 86 mm.
• Liczba przycisków: 3.
• Wymagana puszka instalacyjna: 62 × 67 mm.
• Montaż w standardowej puszce Ø60 mm: nie.
• Kolor: biały.

Jak podłączyć potrójny przycisk PUSH do sterowników LED?

Podłączenie potrójnego przycisku PUSH zależy od konstrukcji współpracujących sterowników lub modułów sterujących.

Każdy z trzech przycisków powinien zostać podłączony do odpowiedniego wejścia sterującego zgodnie ze schematem producenta urządzenia.

Najważniejsze zasady podłączenia

1. Sprawdź, czy sterownik lub moduł posiada odpowiednie wejścia PUSH.
2. Ustal, czy urządzenie obsługuje trzy niezależne przyciski.
3. Zapoznaj się ze schematem podłączenia konkretnego modelu.
4. Sprawdź wymagany rodzaj sygnału sterującego.
5. Podłącz każdy przycisk do właściwego wejścia zgodnie z instrukcją.
6. Sprawdź poprawność i bezpieczeństwo połączeń.
7. Przetestuj działanie wszystkich trzech przycisków i przypisanych stref oświetlenia.

Ważne: nie należy podawać napięcia 230V AC na wejście PUSH, jeżeli producent sterownika nie przewidział takiego sposobu podłączenia. Część sterowników wymaga jedynie bezpotencjałowego zwarcia styków.

Prace przy instalacjach zasilanych napięciem sieciowym 230V AC powinny być wykonywane przez osoby posiadające odpowiednie kwalifikacje.

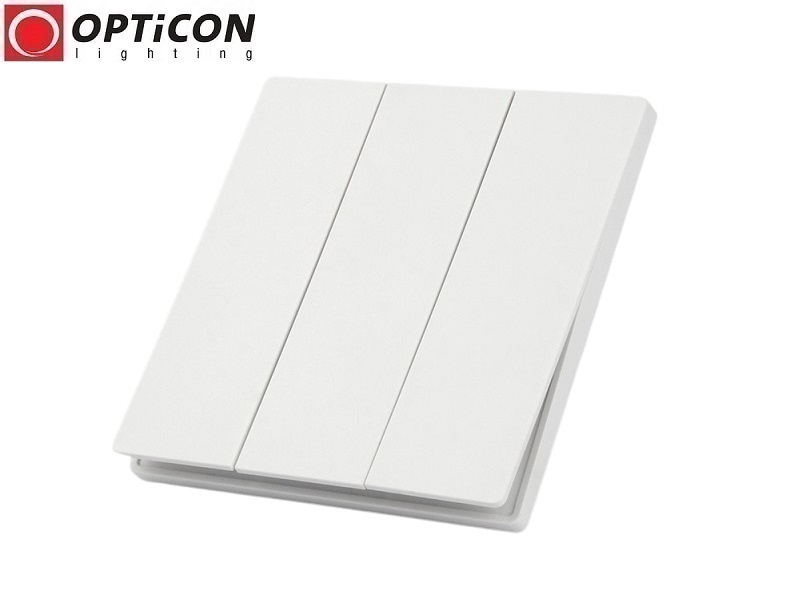

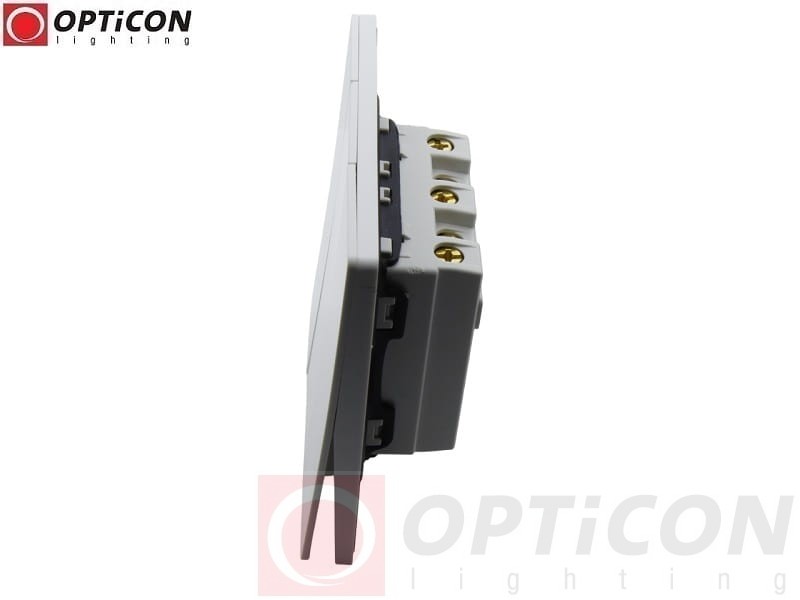

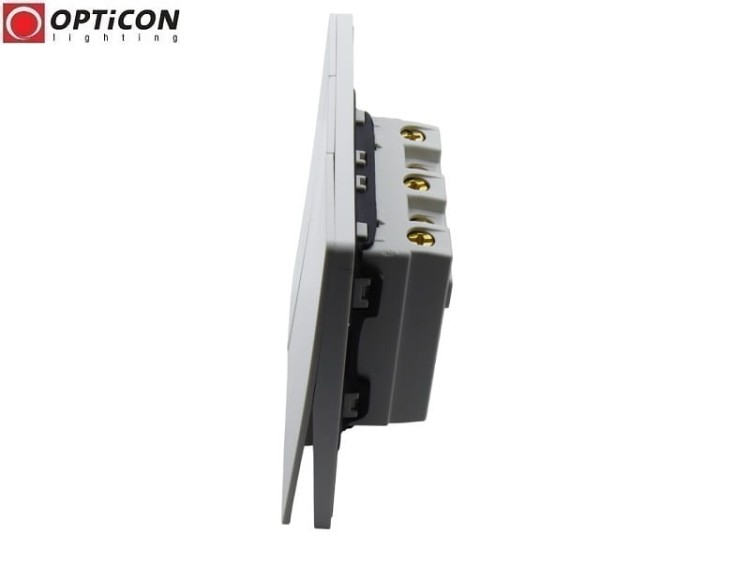

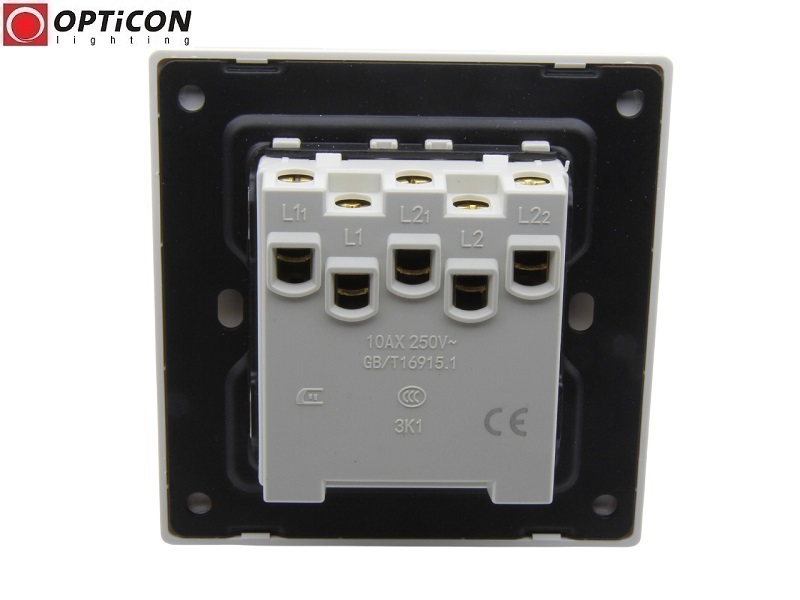

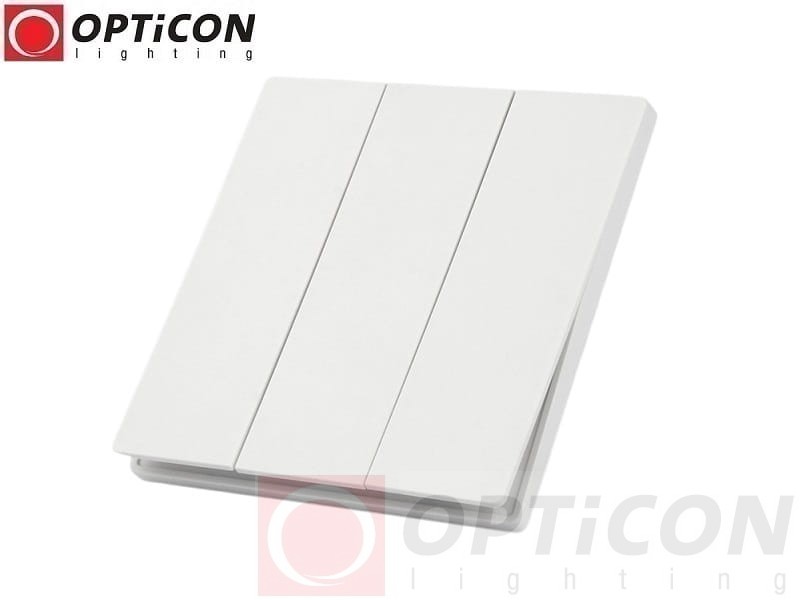

Zdjęcia potrójnego włącznika LED PUSH MiLight / MiBoxer

Schemat podłączenia potrójnego przycisku PUSH do modułu zasilanego bateryjnie

Potrójny przycisk PUSH może współpracować z kompatybilnym bezprzewodowym modułem sterowania MiLight RF 2,4 GHz zasilanym bateryjnie, wyposażonym w odpowiednie wejścia na przyciski monostabilne.

W takim rozwiązaniu przyciski są podłączane przewodowo do modułu, który przekazuje polecenia do sparowanych urządzeń.

Sam przycisk nie wymaga baterii. Zasilanie bateryjne dotyczy współpracującego modułu sterującego.

Poniższy schemat przedstawia przykładowe podłączenie do określonego typu modułu. Przed montażem należy sprawdzić zgodność schematu z posiadanym urządzeniem.

Schemat podłączenia potrójnego przycisku PUSH do modułu zasilanego 230V AC

Potrójny włącznik PUSH może współpracować również z kompatybilnym modułem MiLight / MiBoxer RF 2,4 GHz zasilanym napięciem 230V AC.

W takim rozwiązaniu należy odróżnić zasilanie samego modułu od sygnałów sterujących przekazywanych przez przyciski.

Moduł może być zasilany napięciem sieciowym 230V AC, natomiast sposób podłączenia wejść PUSH zależy od konkretnego modelu.

Przyciski należy podłączyć wyłącznie zgodnie ze schematem producenta modułu.

Najczęściej zadawane pytania – potrójny włącznik LED PUSH

Czy potrójny włącznik PUSH może sterować trzema strefami LED?

Tak. Trzy niezależne przyciski mogą obsługiwać trzy strefy oświetlenia, jeżeli zostaną podłączone do odpowiedniego sterownika lub modułu posiadającego trzy niezależne wejścia sterujące.

Czy każdy przycisk może osobno ściemniać światło?

Tak, pod warunkiem współpracy każdego przycisku z wejściem sterownika obsługującego funkcję Push Dimming. Sam przycisk nie realizuje ściemniania.

Czy potrójny włącznik PUSH pasuje do standardowej puszki Ø60 mm?

Nie. Ze względu na większy mechanizm potrójny włącznik wymaga odpowiedniej puszki o wymiarach 62 × 67 mm.

Czy potrójny przycisk PUSH wymaga baterii?

Nie. Prezentowany włącznik jest mechanicznym przyciskiem monostabilnym i nie wymaga baterii. Baterii może wymagać współpracujący moduł bezprzewodowy.

Czy można stosować go z taśmami LED 12V i 24V?

Tak, za pośrednictwem kompatybilnych sterowników LED obsługujących funkcję PUSH i odpowiednio dobranych do parametrów taśm LED.

Czy włącznik pasuje do każdego sterownika MiLight i MiBoxer?

Nie. Współpracuje z wybranymi modelami posiadającymi odpowiednie wejścia PUSH. Przed zakupem należy sprawdzić kompatybilność z konkretnym urządzeniem.

Czy można podłączyć przycisk PUSH do napięcia 230V AC?

Parametry styków obejmują deklarowane napięcie do 240V AC, jednak sposób wykorzystania przycisku zależy od współpracującego urządzenia. Napięcie 230V AC wolno podać na wejście PUSH tylko wtedy, gdy producent sterownika wyraźnie dopuszcza taki sposób podłączenia.

Dlaczego warto wybrać potrójny włącznik LED PUSH MiLight / MiBoxer?

Potrójny włącznik LED PUSH MiLight / MiBoxer to praktyczne rozwiązanie do instalacji, w których potrzebne jest wygodne i niezależne sterowanie trzema strefami oświetlenia LED.

Trzy przyciski monostabilne umożliwiają przekazywanie osobnych poleceń do kompatybilnych sterowników, a funkcja Push Dimming pozwala na włączanie, wyłączanie i płynną regulację jasności światła bez konieczności korzystania z dodatkowego pilota.

Estetyczny biały panel o wymiarach 86 × 86 mm sprawdza się w nowoczesnych instalacjach oświetlenia domowego, biurowego i komercyjnego.

Wybierz potrójny przycisk LED PUSH i steruj trzema strefami oświetlenia wygodnie – z jednego panelu ściennego.
