Włącznik LED PUSH MiLight / MiBoxer – Przycisk Dzwonkowy Monostabilny do Ściemniania LED 10A Biały

Włącznik LED PUSH – wygodne sterowanie oświetleniem jednym przyciskiem

Włącznik LED PUSH MiLight / MiBoxer to pojedynczy, przewodowy przycisk dzwonkowy monostabilny, przeznaczony do współpracy ze sterownikami oświetlenia LED wyposażonymi w wejście PUSH lub Push Dimming.

Przycisk umożliwia wygodne włączanie, wyłączanie oraz regulację jasności oświetlenia LED za pomocą jednego elementu sterującego. Zakres dostępnych funkcji zależy od możliwości podłączonego sterownika.

W odróżnieniu od tradycyjnego włącznika bistabilnego przycisk PUSH nie pozostaje w pozycji włączonej. Po naciśnięciu następuje chwilowe zwarcie styków, a po zwolnieniu przycisk automatycznie wraca do pozycji początkowej.

Dzięki temu jeden przycisk może przekazywać do kompatybilnego sterownika różne polecenia w zależności od czasu jego naciśnięcia.

Włącznik PUSH doskonale sprawdza się w instalacjach wykorzystujących taśmy LED 12V i 24V, moduły LED, oświetlenie meblowe, sufitowe i dekoracyjne, pod warunkiem zastosowania odpowiedniego sterownika obsługującego wejście PUSH.

Najważniejsze zalety włącznika LED PUSH

• Przycisk monostabilny (dzwonkowy) – po zwolnieniu automatycznie wraca do pozycji wyjściowej.
• Obsługa Push Dimming – umożliwia sterowanie jasnością poprzez kompatybilny sterownik LED.
• Włączanie i wyłączanie światła – za pomocą krótkiego naciśnięcia, jeśli sterownik obsługuje taką funkcję.
• Płynna regulacja jasności – poprzez przytrzymanie przycisku, zgodnie z funkcjami sterownika.
• Kompatybilność z wybranymi sterownikami MiLight i MiBoxer – wyposażonymi w odpowiednie wejście PUSH.
• Przewodowe połączenie – bez konieczności stosowania baterii w samym przycisku.
• Jeden przycisk – prosta i intuicyjna obsługa oświetlenia.
• Uniwersalny biały kolor – pasuje do nowoczesnych i klasycznych wnętrz.
• Wymiary 86 × 86 mm – estetyczny format ściennego elementu sterującego.
• Montaż w puszce Ø60 mm – możliwość instalacji w typowych puszkach podtynkowych.
• Możliwość montażu powierzchniowego – w odpowiednio przygotowanym miejscu.
• Deklarowany maksymalny prąd styków 10A – z zachowaniem parametrów znamionowych i wymagań instalacji.

Co to jest PUSH i jak działa przycisk dzwonkowy?

PUSH to sposób sterowania, w którym użytkownik przekazuje polecenie do urządzenia poprzez chwilowe naciśnięcie przycisku.

Prezentowany włącznik jest przyciskiem monostabilnym. Oznacza to, że jego styki zwierają się wyłącznie podczas naciskania, a po zwolnieniu wracają do stanu początkowego.

W instalacjach oświetleniowych LED taki przycisk może współpracować ze sterownikami posiadającymi funkcję Push Dimming, czyli sterowania jasnością światła za pomocą przycisku chwilowego.

Przykładowe funkcje sterowania PUSH

• Krótkie naciśnięcie: włączenie lub wyłączenie oświetlenia.
• Długie przytrzymanie: zwiększanie lub zmniejszanie jasności.
• Kolejne przytrzymanie: zmiana kierunku regulacji jasności, jeżeli tak działa dany sterownik.

Uwaga: przycisk samodzielnie nie reguluje jasności i nie zawiera ściemniacza LED. Funkcje te realizuje podłączony sterownik. Dokładny sposób obsługi zależy od jego modelu i konfiguracji.

Przycisk monostabilny a tradycyjny włącznik – jaka jest różnica?

W instalacjach oświetlenia LED stosowane są różne rodzaje elementów sterujących. Najważniejsza różnica dotyczy sposobu działania styków.

Przycisk monostabilny PUSH

• Styki zwierają się tylko podczas naciskania.
• Po zwolnieniu przycisk samoczynnie wraca do pozycji wyjściowej.
• Może przekazywać krótkie i długie impulsy sterujące.
• Jest odpowiedni do kompatybilnych wejść PUSH w sterownikach LED.

Tradycyjny włącznik bistabilny

• Po przełączeniu pozostaje w wybranej pozycji.
• Utrzymuje stan włączenia lub wyłączenia obwodu.
• Nie jest bezpośrednim zamiennikiem przycisku monostabilnego w instalacji wymagającej wejścia PUSH.

Do sterowników LED wymagających przycisku dzwonkowego należy stosować przycisk monostabilny, zgodnie z instrukcją danego urządzenia.

Push Dimming – włączanie, wyłączanie i ściemnianie LED

Funkcja Push Dimming umożliwia sterowanie oświetleniem bez konieczności korzystania z pilota, aplikacji mobilnej lub dodatkowego panelu dotykowego.

Wystarczy podłączyć odpowiedni przycisk monostabilny do kompatybilnego wejścia sterownika LED.

Takie rozwiązanie jest szczególnie wygodne w pomieszczeniach, w których użytkownik chce zachować klasyczny sposób obsługi oświetlenia, a jednocześnie korzystać z możliwości regulacji jasności.

Przykład działania instalacji

1. Użytkownik naciska przycisk PUSH.
2. Przycisk przekazuje impuls do sterownika LED.
3. Sterownik interpretuje impuls i włącza lub wyłącza światło.
4. Przytrzymanie przycisku powoduje zmianę jasności, jeżeli sterownik obsługuje Push Dimming.
5. Po zwolnieniu przycisk wraca do pozycji początkowej.

W ten sposób możliwe jest sterowanie jasnością oświetlenia przy użyciu jednego przycisku ściennego.

Kompatybilność z MiLight i MiBoxer

Włącznik LED PUSH może współpracować z wybranymi sterownikami i modułami sterującymi MiLight oraz MiBoxer, które posiadają odpowiednie wejście przeznaczone do podłączenia przycisku monostabilnego.

W zależności od modelu urządzenia możliwe jest sterowanie oświetleniem LED bezpośrednio przez sterownik lub za pośrednictwem kompatybilnego modułu bezprzewodowego.

Z jakimi urządzeniami można stosować przycisk PUSH?

• Sterowniki LED MiLight z wejściem PUSH.
• Sterowniki LED MiBoxer z wejściem PUSH.
• Ściemniacze LED wyposażone w funkcję Push Dimming.
• Kompatybilne moduły sterowania radiowego RF 2,4 GHz z wejściem na przycisk monostabilny.
• Inne urządzenia posiadające wejście przeznaczone do współpracy z przyciskiem chwilowym.

Ważne: nie każdy sterownik MiLight lub MiBoxer obsługuje wejście PUSH. Przed zakupem należy sprawdzić schemat podłączenia i instrukcję konkretnego modelu sterownika.

Sterowanie taśmami LED 12V i 24V za pomocą przycisku PUSH

Przycisk PUSH może stanowić wygodny element sterowania instalacją opartą na taśmach LED 12V DC lub 24V DC.

Do realizacji takiego rozwiązania potrzebny jest odpowiedni sterownik LED wyposażony w wejście PUSH oraz zasilacz dobrany do parametrów instalacji.

Przykładowe elementy instalacji

• Przycisk monostabilny LED PUSH.
• Sterownik LED z funkcją Push Dimming.
• Zasilacz LED 12V DC lub 24V DC, zgodny z wymaganiami sterownika i oświetlenia.
• Taśma LED lub inne kompatybilne źródło światła.
• Przewody zasilające i sterujące.

W takiej instalacji przycisk PUSH nie zasila bezpośrednio taśmy LED i nie pełni funkcji ściemniacza. Jego zadaniem jest przekazywanie poleceń do sterownika, który odpowiada za regulację oświetlenia.

Przycisk PUSH do modułów bezprzewodowych MiLight / MiBoxer

Włącznik może współpracować również z odpowiednimi modułami sterowania bezprzewodowego wyposażonymi w wejście na przycisk dzwonkowy.

W takim rozwiązaniu sam przycisk pozostaje elementem przewodowym, natomiast kompatybilny moduł może przekazywać polecenia radiowo do sparowanych urządzeń.

Pozwala to połączyć klasyczny przycisk ścienny z funkcjonalnością systemu bezprzewodowego sterowania LED.

Przykładowe rozwiązania

• Moduł PUSH zasilany bateryjnie: przycisk podłączany jest do wejścia sterującego kompatybilnego modułu.
• Moduł PUSH zasilany napięciem 230V AC: przycisk podłączany jest zgodnie ze schematem producenta danego modułu.

Dokładny sposób podłączenia zależy od konstrukcji urządzenia. Nie należy zakładać, że wszystkie moduły posiadają identyczny układ zacisków lub dopuszczają takie same napięcia na wejściu PUSH.

Montaż w standardowej puszce podtynkowej Ø60 mm

Włącznik LED PUSH 86 × 86 mm jest przeznaczony do montażu w standardowej puszce instalacyjnej o średnicy 60 mm.

Kwadratowy panel o wymiarach 86 × 86 mm zapewnia estetyczne wykończenie instalacji.

Przycisk może być wykorzystywany w nowoczesnych instalacjach mieszkaniowych, biurowych i usługowych.

Możliwości montażu

• Montaż w puszce podtynkowej Ø60 mm.
• Montaż powierzchniowy w odpowiednio przygotowanej zabudowie.
• Montaż w panelach sterujących.
• Montaż w wybranych elementach zabudowy meblowej, z zachowaniem wymagań bezpieczeństwa elektrycznego.

Przed montażem należy sprawdzić dostępność miejsca na przewody, sposób mocowania przycisku oraz wymagania dotyczące instalacji elektrycznej.

Gdzie stosuje się włączniki LED PUSH?

1. Sterowanie taśmami LED

Przycisk PUSH może służyć do włączania, wyłączania i regulacji jasności taśm LED poprzez kompatybilny sterownik z funkcją Push Dimming.

2. Oświetlenie sufitów podwieszanych

Włącznik sprawdza się w instalacjach oświetlenia sufitowego, w których wykorzystywane są taśmy LED umieszczone w profilach aluminiowych lub wnękach oświetleniowych.

3. Oświetlenie salonu

Umożliwia wygodną obsługę kompatybilnego sterownika oświetlenia dekoracyjnego i głównego z jednego miejsca.

4. Oświetlenie sypialni

Możliwość regulacji jasności przez przytrzymanie przycisku pozwala dostosować natężenie światła do aktualnych potrzeb, jeśli podłączony sterownik obsługuje tę funkcję.

5. Oświetlenie kuchenne

Przycisk PUSH może sterować taśmami LED pod szafkami kuchennymi oraz oświetleniem blatów roboczych.

6. Oświetlenie meblowe

Może być stosowany do sterowania oświetleniem półek, witryn, szaf, garderób i innych elementów zabudowy.

7. Oświetlenie schodów i korytarzy

Przycisk sprawdza się jako element ręcznego sterowania kompatybilną instalacją oświetleniową.

8. Biura i lokale usługowe

Może być wykorzystywany w systemach sterowania oświetleniem LED w biurach, sklepach, gabinetach i innych pomieszczeniach użytkowych.

Dane techniczne włącznika LED PUSH

Uwaga: parametry 12V DC, 24V DC, 240V AC i 10A odnoszą się do deklarowanych parametrów pracy styków przycisku. Nie oznaczają, że przycisk wymaga zasilania do działania. Napięcie i sposób podłączenia wejścia PUSH określa instrukcja współpracującego sterownika.

Wymiary włącznika LED PUSH

• Szerokość panelu: 86 mm.
• Wysokość panelu: 86 mm.
• Liczba przycisków: 1.
• Zalecany typ puszki: standardowa puszka podtynkowa Ø60 mm.
• Kolor: biały.

Jak prawidłowo podłączyć przycisk PUSH do sterownika LED?

Sposób podłączenia przycisku zależy od konstrukcji sterownika LED lub modułu sterującego.

Przed rozpoczęciem instalacji należy sprawdzić schemat elektryczny konkretnego urządzenia oraz rodzaj jego wejścia PUSH.

Najważniejsze zasady podłączenia

1. Sprawdź, czy sterownik posiada wejście PUSH przeznaczone do współpracy z przyciskiem monostabilnym.
2. Zapoznaj się ze schematem producenta sterownika.
3. Ustal, jakie napięcie lub rodzaj sygnału jest dopuszczalny na wejściu PUSH.
4. Podłącz przycisk zgodnie z oznaczeniami zacisków urządzenia.
5. Przed uruchomieniem sprawdź poprawność i bezpieczeństwo połączeń.
6. Po uruchomieniu przetestuj krótkie naciśnięcie i przytrzymanie przycisku.

Ważne: nie wolno podawać napięcia 230V AC na wejście PUSH, jeżeli producent sterownika nie przewidział takiego sposobu podłączenia. Niektóre wejścia PUSH są przeznaczone wyłącznie do bezpotencjałowego zwarcia styków lub do pracy z określonym napięciem.

Podłączenia do instalacji 230V AC powinny być wykonywane przez osobę posiadającą odpowiednie kwalifikacje.

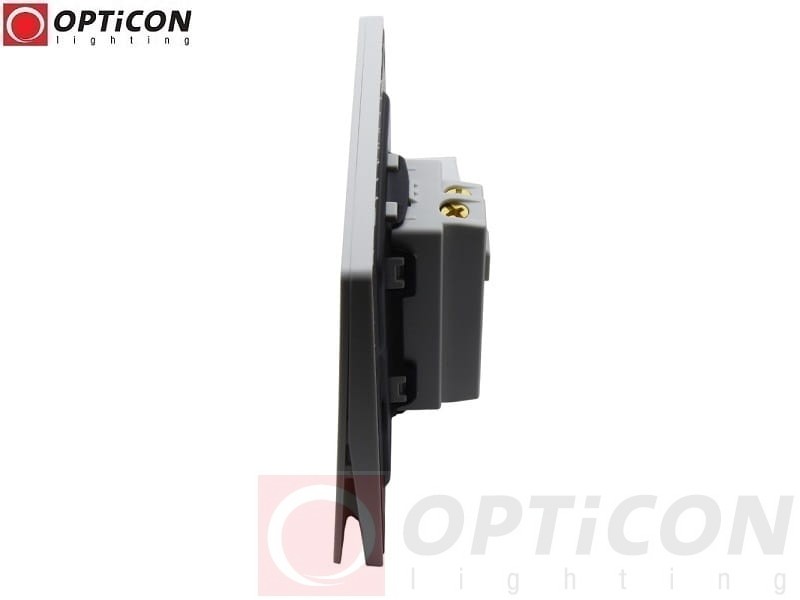

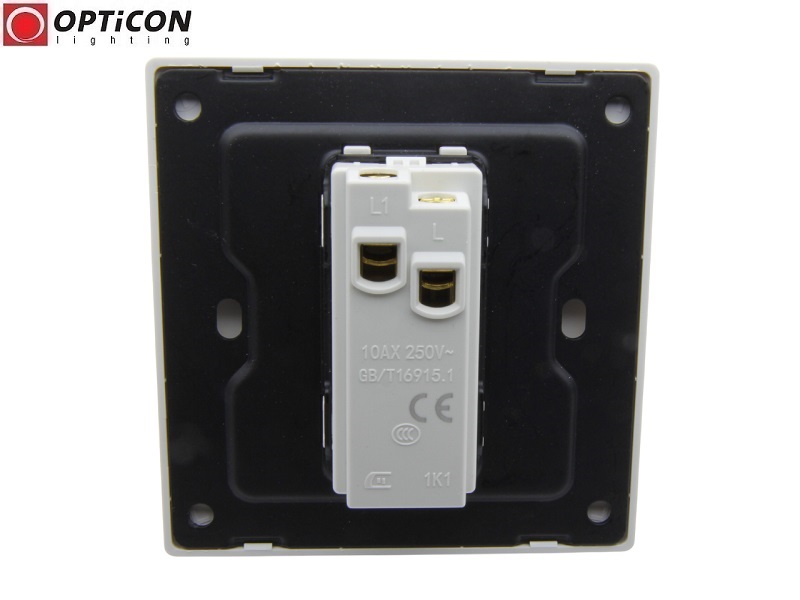

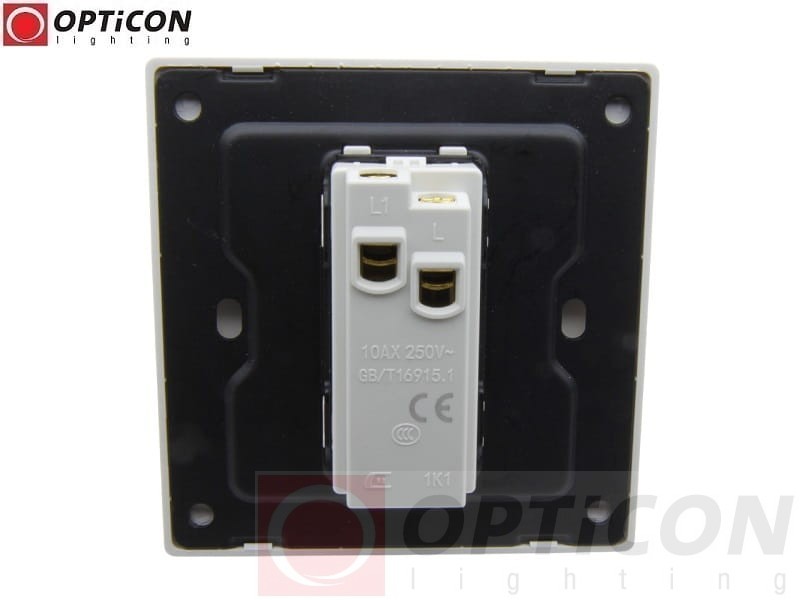

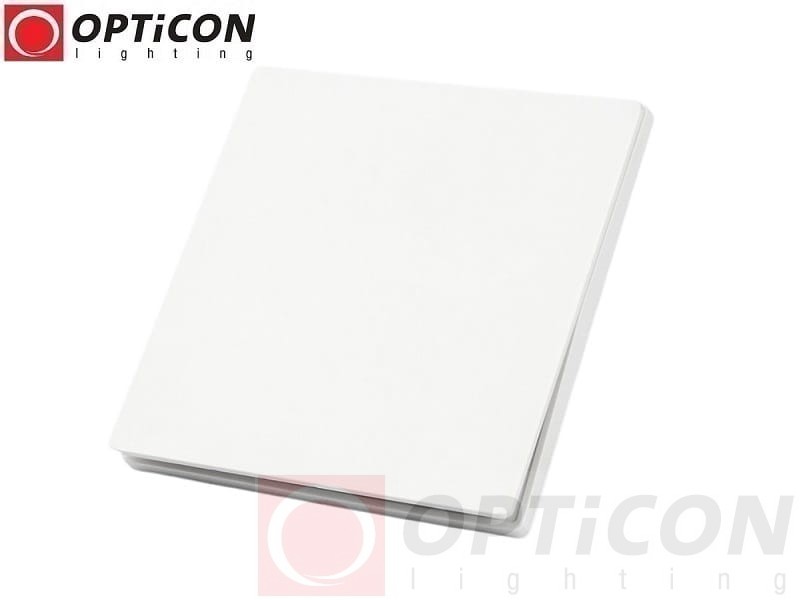

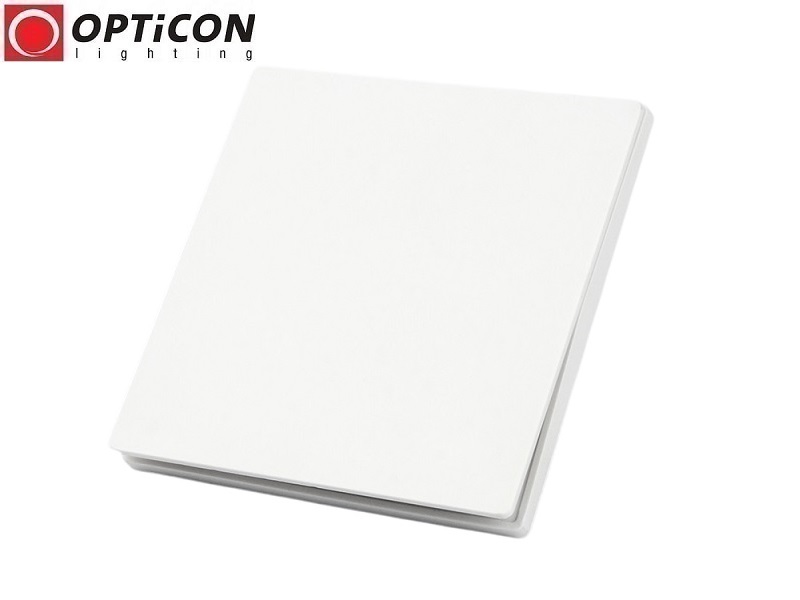

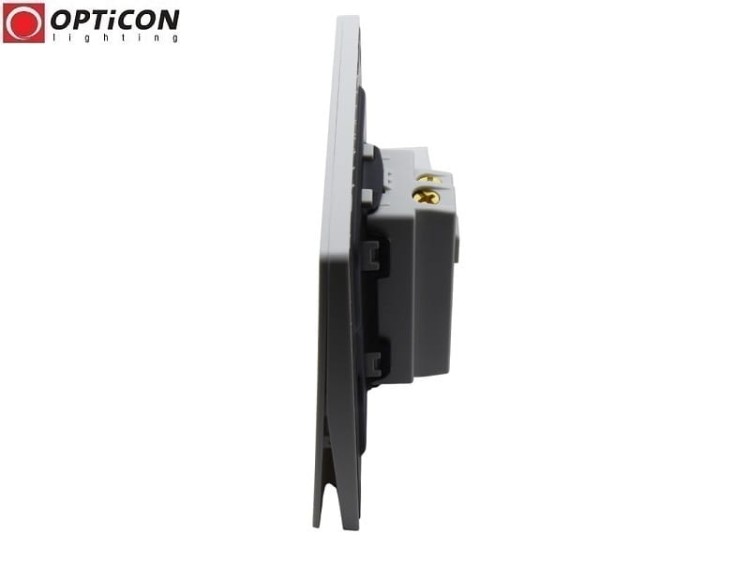

Zdjęcia włącznika LED PUSH MiLight / MiBoxer

Schemat podłączenia przycisku PUSH do modułu zasilanego bateryjnie

Przycisk monostabilny PUSH może współpracować z kompatybilnym bezprzewodowym modułem sterowania MiLight RF 2,4 GHz zasilanym bateryjnie.

W takim rozwiązaniu przycisk podłączany jest przewodowo do odpowiedniego wejścia modułu, który następnie przekazuje polecenia do sparowanych urządzeń.

Przycisk nie wymaga własnej baterii – zasilanie bateryjne dotyczy współpracującego modułu sterującego.

Poniższy schemat przedstawia sposób podłączenia dla określonego typu modułu. Przed wykonaniem instalacji należy sprawdzić zgodność schematu z posiadanym urządzeniem.

Schemat podłączenia przycisku PUSH do modułu zasilanego 230V AC

Włącznik PUSH może współpracować również z kompatybilnym modułem sterowania MiLight / MiBoxer RF 2,4 GHz zasilanym napięciem 230V AC.

W takim przypadku należy odróżnić zasilanie modułu od sygnału sterującego przekazywanego przez przycisk.

Moduł może być zasilany napięciem sieciowym 230V AC, natomiast sposób działania jego wejścia PUSH zależy od konkretnego modelu.

Przycisk należy podłączyć wyłącznie zgodnie ze schematem producenta modułu.

Najczęściej zadawane pytania – włącznik LED PUSH

Czy przycisk PUSH samodzielnie ściemnia taśmę LED?

Nie. Przycisk PUSH przekazuje polecenia do sterownika LED. Za regulację jasności odpowiada kompatybilny sterownik wyposażony w funkcję Push Dimming.

Czy włącznik PUSH wymaga baterii?

Nie. Prezentowany przycisk jest mechanicznym elementem monostabilnym i nie wymaga baterii do działania. Baterii może natomiast wymagać współpracujący z nim bezprzewodowy moduł sterujący.

Czy przycisk PUSH pasuje do każdego sterownika MiLight?

Nie. Przycisk współpracuje z wybranymi sterownikami MiLight i MiBoxer posiadającymi odpowiednie wejście PUSH. Kompatybilność należy sprawdzić w dokumentacji konkretnego modelu.

Czy przycisk PUSH może sterować taśmą LED 12V lub 24V?

Tak, za pośrednictwem odpowiedniego sterownika LED obsługującego wejście PUSH oraz parametry podłączonej taśmy LED.

Czy można zamontować przycisk w standardowej puszce?

Tak. Włącznik jest przeznaczony do montażu w standardowej puszce podtynkowej Ø60 mm, z uwzględnieniem miejsca na przewody i połączenia.

Czy przycisk PUSH można podłączyć do 230V AC?

Parametry styków przycisku obejmują deklarowane napięcie do 240V AC, jednak sposób jego wykorzystania zależy od urządzenia współpracującego. Nie należy podawać napięcia sieciowego na wejście PUSH sterownika bez wyraźnego potwierdzenia takiej możliwości w jego instrukcji.

Dlaczego warto wybrać włącznik LED PUSH MiLight / MiBoxer?

Włącznik LED PUSH MiLight / MiBoxer to praktyczne rozwiązanie dla osób, które chcą wygodnie sterować oświetleniem LED za pomocą klasycznego przycisku ściennego.

Monostabilna konstrukcja umożliwia przekazywanie impulsów do kompatybilnych sterowników LED, a funkcja Push Dimming pozwala na włączanie, wyłączanie oraz płynną regulację jasności światła bez konieczności korzystania z dodatkowego pilota.

Uniwersalny biały kolor, wymiary 86 × 86 mm oraz możliwość montażu w puszce Ø60 mm sprawiają, że przycisk dobrze komponuje się z nowoczesnymi instalacjami oświetleniowymi.

Wybierz przycisk LED PUSH i steruj oświetleniem w prosty, wygodny sposób – jednym naciśnięciem.
