Bezprzewodowy Włącznik LED PUSH MiLight / MiBoxer RF 2,4 GHz – 1 Strefa MONO CCT RGB RGBW RGBCCT

Bezprzewodowy moduł PUSH MiLight / MiBoxer – sterowanie jasnością, barwą i kolorem oświetlenia LED

Bezprzewodowy włącznik LED PUSH MiLight / MiBoxer RF 2,4 GHz – 1 strefa to kompaktowy moduł radiowy umożliwiający sterowanie nowoczesnym oświetleniem LED za pomocą standardowych przycisków dzwonkowych (monostabilnych).

Urządzenie współpracuje z kompatybilnymi sterownikami, lampami oraz żarówkami systemu MiLight / MiBoxer RF 2,4 GHz, pozwalając sterować oświetleniem MONO, CCT, RGB, RGBW oraz RGBCCT.

W zależności od rodzaju podłączonego oświetlenia i możliwości odbiornika moduł umożliwia włączanie, wyłączanie, płynną regulację jasności, zmianę temperatury barwowej światła białego oraz wybór kolorów RGB.

Do urządzenia można podłączyć jeden, dwa lub trzy przyciski monostabilne. Poszczególne przyciski odpowiadają za różne funkcje sterowania w ramach jednej strefy oświetlenia LED.

Moduł jest zasilany baterią CR2032 3V, dlatego nie wymaga doprowadzenia zasilania 230V AC ani stosowania dodatkowego zasilacza.

Dzięki miniaturowym wymiarom 39 × 31 × 11 mm nadajnik można ukryć w standardowej puszce instalacyjnej Ø60 mm, o ile dostępna jest odpowiednia przestrzeń montażowa.

To praktyczne rozwiązanie dla osób, które chcą połączyć klasyczne przyciski ścienne z funkcjonalnością nowoczesnego, bezprzewodowego systemu sterowania LED.

Najważniejsze zalety bezprzewodowego włącznika LED PUSH MiLight / MiBoxer

• Bezprzewodowa komunikacja RF 2,4 GHz – sterowanie kompatybilnymi urządzeniami bez prowadzenia przewodów sterujących do odbiorników.
• Obsługa jednej strefy LED – wygodne zarządzanie wybraną grupą oświetlenia.
• Współpraca z oświetleniem MONO – sterowanie jasnością jednokolorowych taśm i lamp LED.
• Obsługa CCT – możliwość regulacji temperatury barwowej światła białego.
• Obsługa RGB – wybór kolorów oświetlenia.
• Obsługa RGBW – sterowanie kolorami RGB oraz światłem białym.
• Obsługa RGBCCT – sterowanie kolorami RGB i regulacją temperatury barwowej bieli.
• Możliwość podłączenia 1, 2 lub 3 przycisków dzwonkowych – różne funkcje sterowania w jednym module.
• Włączanie i wyłączanie oświetlenia – krótkim naciśnięciem przycisku.
• Płynne ściemnianie – przez dłuższe przytrzymanie przycisku.
• Regulacja barwy i koloru światła – przy współpracy z odpowiednim odbiornikiem LED.
• Zasięg radiowy do 30 metrów – w odpowiednich warunkach instalacyjnych.
• Zasilanie baterią CR2032 3V – bez konieczności doprowadzania napięcia sieciowego.
• Pamięć ostatnich ustawień – funkcja ułatwiająca codzienną obsługę oświetlenia.
• Miniaturowa obudowa 39 × 31 × 11 mm – możliwość montażu w puszce elektrycznej.
• Stopień ochrony IP20 – przeznaczenie do suchych pomieszczeń wewnętrznych.

Sterowanie jedną strefą LED za pomocą trzech przycisków PUSH

W odróżnieniu od modułów przeznaczonych do sterowania trzema niezależnymi strefami oświetlenia, ten model obsługuje jedną strefę LED, ale pozwala sterować wieloma funkcjami oświetlenia.

Do urządzenia można podłączyć przycisk pojedynczy, podwójny lub potrójny. Każdy z przycisków odpowiada za określone funkcje.

Przycisk 1 – włączanie, wyłączanie i regulacja jasności LED

• Krótkie naciśnięcie: włączenie lub wyłączenie oświetlenia.
• Długie przytrzymanie: płynna regulacja jasności światła.

Funkcja ta sprawdza się zarówno przy sterowaniu jednokolorowymi taśmami LED, jak i przy oświetleniu CCT, RGB, RGBW oraz RGBCCT.

Przycisk 2 – wybór światła białego i regulacja temperatury barwowej CCT

• Krótkie naciśnięcie: wybór trybu światła białego.
• Długie przytrzymanie: regulacja temperatury barwowej światła białego.

W przypadku kompatybilnych odbiorników CCT i RGBCCT funkcja umożliwia zmianę charakteru oświetlenia, np. ze światła ciepłego na neutralne lub zimne.

Uwaga: regulacja temperatury barwowej wymaga oświetlenia i odbiornika obsługujących CCT. Nie jest dostępna w zwykłych taśmach jednokolorowych MONO ani w standardowych taśmach RGB bez kanałów regulowanej bieli.

Przycisk 3 – wybór trybu RGB i zmiana koloru oświetlenia

• Krótkie naciśnięcie: wybór trybu kolorowego RGB.
• Długie przytrzymanie: płynna zmiana koloru światła.

Funkcja ta jest szczególnie przydatna przy sterowaniu kompatybilnymi taśmami LED RGB, RGBW i RGBCCT.

Umożliwia zmianę koloru oświetlenia dekoracyjnego bez konieczności korzystania z pilota lub aplikacji.

Ważne: dostępność poszczególnych funkcji zależy od rodzaju podłączonego oświetlenia oraz możliwości sparowanego sterownika lub odbiornika MiLight / MiBoxer.

Obsługa MONO, CCT, RGB, RGBW i RGBCCT – jeden moduł do różnych systemów LED

Jedną z największych zalet urządzenia jest możliwość współpracy z różnymi typami oświetlenia LED.

1. Sterowanie taśmami LED MONO – oświetlenie jednokolorowe

Moduł może współpracować z kompatybilnymi sterownikami jednokolorowych taśm LED.

Dostępne funkcje obejmują:

• Włączanie i wyłączanie oświetlenia.
• Płynną regulację jasności.

Rozwiązanie doskonale sprawdza się przy oświetleniu meblowym, sufitowym, kuchennym i dekoracyjnym.

2. Sterowanie taśmami LED CCT – regulacja temperatury barwowej

W przypadku kompatybilnych sterowników CCT moduł umożliwia sterowanie jasnością oraz temperaturą barwową światła białego.

Można dopasować oświetlenie do różnych sytuacji:

• Światło ciepłe: do relaksu i oświetlenia nastrojowego.
• Światło neutralne: do codziennego użytkowania.
• Światło zimne: do miejsc wymagających wyraźnego oświetlenia.

Zakres regulacji temperatury barwowej zależy od zastosowanej taśmy LED i sterownika CCT.

3. Sterowanie taśmami LED RGB – zmiana koloru światła

Moduł pozwala sterować kompatybilnymi systemami RGB, umożliwiając wybór kolorów oświetlenia dekoracyjnego.

To praktyczne rozwiązanie do podświetlenia ścian, sufitów podwieszanych, mebli, wnęk oraz elementów dekoracyjnych.

4. Sterowanie taśmami LED RGBW – kolory RGB i światło białe

W systemach RGBW moduł może obsługiwać funkcje wyboru kolorów oraz światła białego, zgodnie z możliwościami kompatybilnego odbiornika.

Taśmy RGBW pozwalają połączyć oświetlenie dekoracyjne z funkcjonalnym światłem białym.

5. Sterowanie taśmami LED RGBCCT – kolory i regulowana biel

W przypadku systemów RGBCCT moduł umożliwia wykorzystanie funkcji sterowania kolorami RGB oraz regulacji temperatury barwowej światła białego.

Jest to rozwiązanie do instalacji, w których ważna jest zarówno funkcjonalność oświetlenia, jak i możliwość tworzenia różnych efektów świetlnych.

Jak działa bezprzewodowy moduł PUSH MiLight / MiBoxer RF 2,4 GHz?

Urządzenie pełni funkcję bezprzewodowego nadajnika radiowego, który zamienia naciśnięcia klasycznych przycisków dzwonkowych na polecenia sterujące oświetleniem LED.

Zasada działania krok po kroku

1. Użytkownik naciska jeden z przycisków monostabilnych podłączonych do modułu.
2. Moduł rozpoznaje, który przycisk został naciśnięty oraz czy naciśnięcie było krótkie, czy długie.
3. Nadajnik wysyła odpowiednie polecenie drogą radiową RF 2,4 GHz.
4. Sparowany sterownik, lampa lub żarówka MiLight / MiBoxer odbiera sygnał.
5. Oświetlenie wykonuje odpowiednią funkcję, np. włącza się, zmienia jasność, temperaturę barwową lub kolor.

Komunikacja pomiędzy modułem a odbiornikiem odbywa się bezprzewodowo, dlatego nie ma potrzeby prowadzenia dodatkowych przewodów sterujących do lamp lub sterowników LED.

Bezprzewodowa komunikacja RF 2,4 GHz – zasięg do 30 metrów

Moduł wykorzystuje transmisję radiową RF 2,4 GHz, stosowaną w kompatybilnych systemach sterowania oświetleniem MiLight / MiBoxer.

Deklarowany zasięg komunikacji wynosi do 30 metrów.

Rzeczywisty zasięg zależy od warunków instalacyjnych, w szczególności od:

• Odległości pomiędzy modułem a odbiornikiem.
• Rodzaju i grubości ścian.
• Obecności elementów metalowych.
• Zakłóceń radiowych w otoczeniu.
• Miejsca montażu modułu i sterowników LED.

Przed ostatecznym montażem zaleca się sprawdzenie działania systemu w docelowym miejscu instalacji.

Zasilanie baterią CR2032 3V – bez podłączania do sieci 230V

Bezprzewodowy włącznik LED PUSH MiLight / MiBoxer jest zasilany baterią CR2032 3V.

Dzięki temu moduł nie wymaga podłączenia do instalacji elektrycznej 230V AC ani stosowania dodatkowego zasilacza.

Najważniejsze zalety zasilania bateryjnego

• Brak konieczności doprowadzenia przewodów zasilających do modułu.
• Możliwość montażu w miejscach bez dostępnego zasilania sieciowego.
• Łatwa modernizacja istniejących instalacji.
• Możliwość wykorzystania klasycznych przycisków dzwonkowych.
• Kompaktowa konstrukcja ułatwiająca ukrycie urządzenia.

Uwaga: moduł zasilany jest napięciem 3V. Do jego wejść sterujących nie należy podłączać napięcia 230V AC ani innych napięć zasilających, jeżeli producent nie przewidział takiej możliwości.

Miniaturowe wymiary – montaż w puszce elektrycznej Ø60 mm

Urządzenie posiada niewielką obudowę o wymiarach:

• Długość: 39 mm.
• Szerokość: 31 mm.
• Wysokość: 11 mm.

Dzięki kompaktowej konstrukcji moduł można zamontować w standardowej puszce instalacyjnej Ø60 mm, pod warunkiem zapewnienia odpowiedniej ilości miejsca.

Urządzenie można ukryć za klasycznym przyciskiem ściennym, dzięki czemu cała instalacja zachowuje estetyczny wygląd.

Dlaczego warto zamontować moduł w puszce?

• Moduł pozostaje niewidoczny po zakończeniu montażu.
• Można wykorzystać klasyczne przyciski ścienne.
• Nie trzeba montować dodatkowego panelu sterującego.
• Instalacja zachowuje jednolity wygląd osprzętu.
• Nie ma potrzeby prowadzenia przewodów sterujących do odbiorników LED.

Przed montażem należy sprawdzić ilość wolnego miejsca w puszce oraz sposób prowadzenia przewodów.

Kompatybilność ze sterownikami, lampami i żarówkami MiLight / MiBoxer

Moduł jest przeznaczony do współpracy z kompatybilnymi urządzeniami systemu MiLight / MiBoxer RF 2,4 GHz.

1. Sterowniki taśm LED MiLight / MiBoxer

Urządzenie może współpracować z kompatybilnymi sterownikami taśm LED MONO, CCT, RGB, RGBW oraz RGBCCT.

W zależności od zastosowanego sterownika możliwe jest sterowanie jasnością, temperaturą barwową i kolorami oświetlenia.

Zobacz sterowniki taśm LED MiLight / MiBoxer RF 2,4 GHz

2. Przełączniki elektryczne MiBoxer 230V AC

Moduł może współpracować z kompatybilnymi odbiornikami przełączającymi MiBoxer, obsługującymi odpowiedni protokół radiowy.

W przypadku przełączników posiadających wyłącznie funkcję ON/OFF dostępne jest włączanie i wyłączanie obwodu, bez regulacji jasności lub kolorów.

Zobacz przełączniki elektryczne MiBoxer 230V AC RF 2,4 GHz

3. Kompatybilne lampy LED MiLight / MiBoxer

Moduł może obsługiwać wybrane lampy LED wyposażone w zgodny odbiornik radiowy RF 2,4 GHz.

4. Kompatybilne żarówki LED MiLight / MiBoxer

Możliwa jest również współpraca z wybranymi żarówkami LED obsługującymi odpowiedni protokół radiowy oraz funkcje sterowania.

Ważne: nie wszystkie urządzenia pracujące w paśmie 2,4 GHz są ze sobą kompatybilne. Przed zakupem należy sprawdzić zgodność konkretnego odbiornika z modułem Push Switch 1-Zone.

Przykładowe zastosowanie bezprzewodowego włącznika LED PUSH

1. Oświetlenie salonu

Sterowanie jasnością, temperaturą barwową oraz kolorami oświetlenia dekoracyjnego za pomocą klasycznych przycisków ściennych.

2. Oświetlenie kuchni

Regulacja jasności taśm LED pod szafkami oraz temperatury barwowej oświetlenia CCT.

3. Oświetlenie sypialni

Tworzenie nastrojowego oświetlenia za pomocą taśm RGB, RGBW lub RGBCCT.

4. Oświetlenie sufitów podwieszanych

Sterowanie oświetleniem liniowym i dekoracyjnym bez prowadzenia przewodów sterujących do odbiorników LED.

5. Oświetlenie meblowe

Włączanie, wyłączanie i regulacja jasności taśm LED zamontowanych w szafach, witrynach, półkach i zabudowie meblowej.

6. Oświetlenie schodów i korytarzy

Sterowanie kompatybilnymi systemami oświetlenia jednokolorowego i dekoracyjnego.

7. Nowoczesne instalacje Smart Home

Możliwość wykorzystania klasycznych przycisków dzwonkowych w kompatybilnym systemie bezprzewodowego sterowania MiLight / MiBoxer.

8. Biura, sklepy i lokale usługowe

Sterowanie oświetleniem użytkowym, dekoracyjnym i ekspozycyjnym, w zależności od zastosowanego rodzaju taśm i sterowników LED.

Dane techniczne bezprzewodowego włącznika LED PUSH MiLight / MiBoxer – 1 strefa

Jak podłączyć bezprzewodowy moduł PUSH MiLight / MiBoxer?

Moduł przeznaczony jest do współpracy z klasycznymi przyciskami monostabilnymi, które po naciśnięciu chwilowo zwierają styki.

Przyciski należy podłączyć do odpowiednich wejść sterujących zgodnie ze schematem producenta.

Podstawowe etapy instalacji

1. Przygotuj jeden, dwa lub trzy przyciski dzwonkowe monostabilne.
2. Zapoznaj się ze schematem podłączenia modułu.
3. Podłącz przyciski do odpowiednich wejść sterujących.
4. Umieść baterię CR2032 3V zgodnie z oznaczeniem biegunowości.
5. Umieść moduł w odpowiednim miejscu, np. w puszce instalacyjnej Ø60 mm.
6. Sparuj moduł z kompatybilnym odbiornikiem MiLight / MiBoxer zgodnie z instrukcją odbiornika.
7. Sprawdź działanie włączania, regulacji jasności, zmiany barwy i kolorów.

Ważne: urządzenie jest zasilane baterią 3V. Do wejść sterujących nie wolno podłączać napięcia sieciowego 230V AC ani innych napięć zasilających nieprzewidzianych przez producenta.

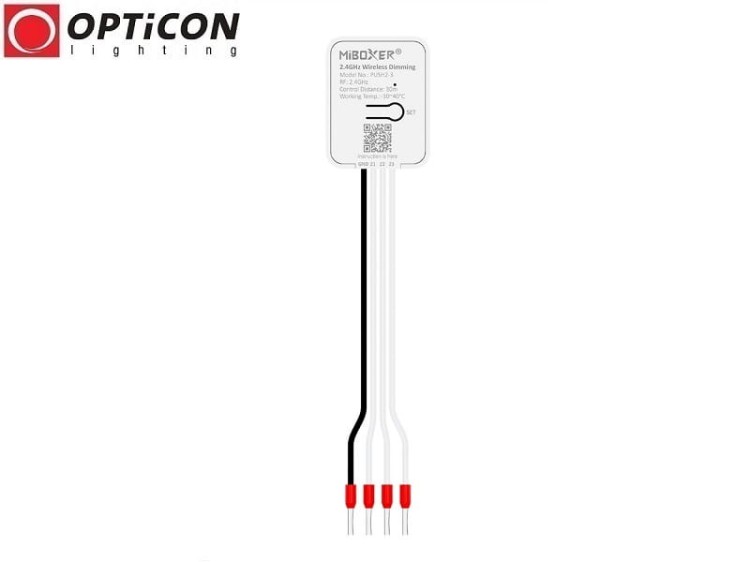

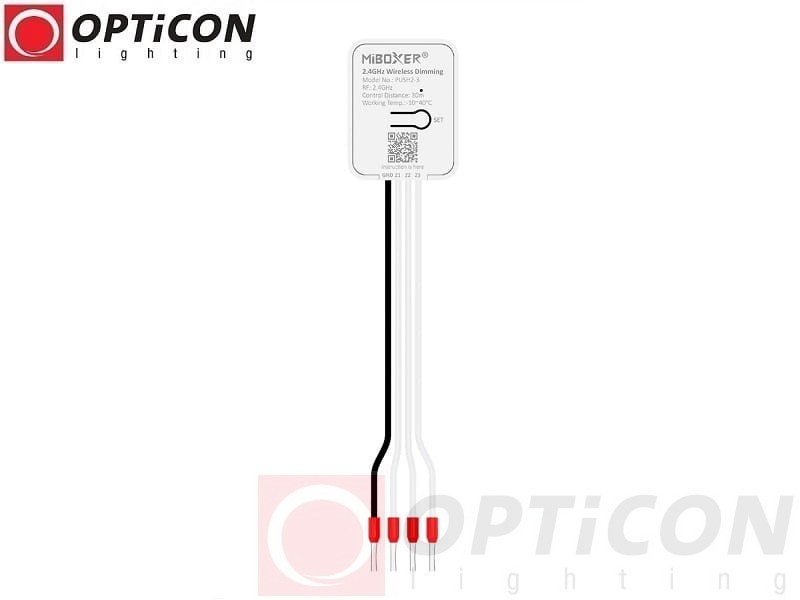

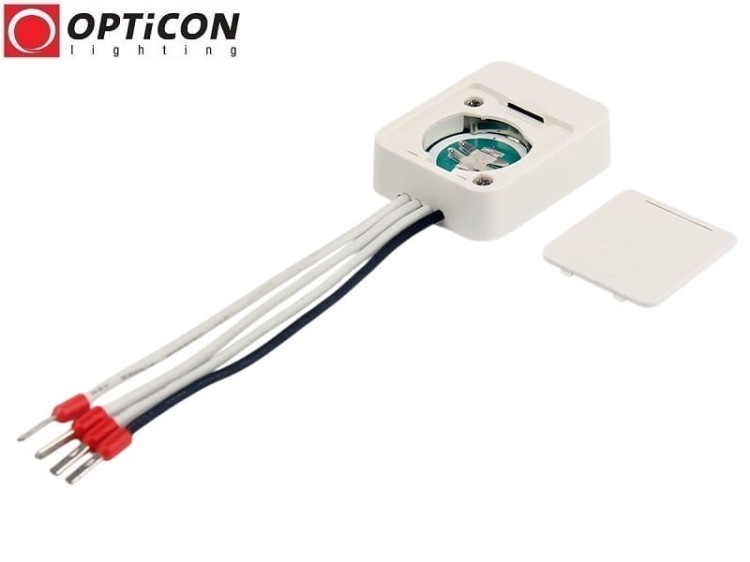

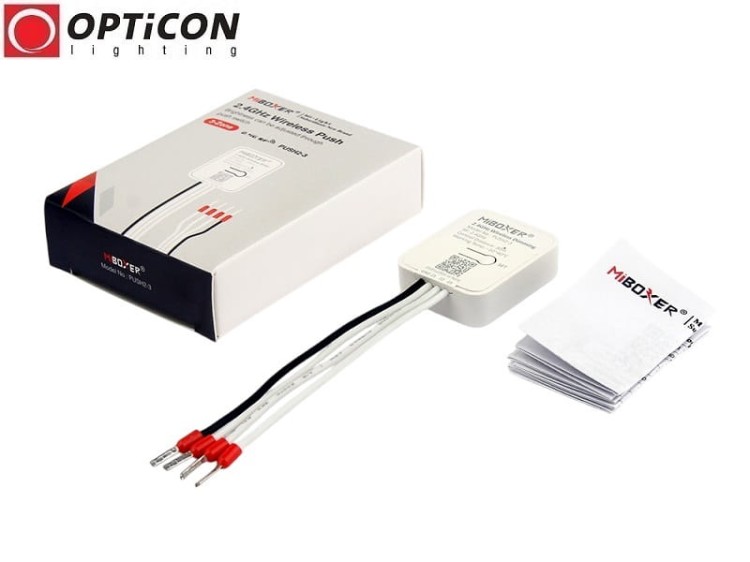

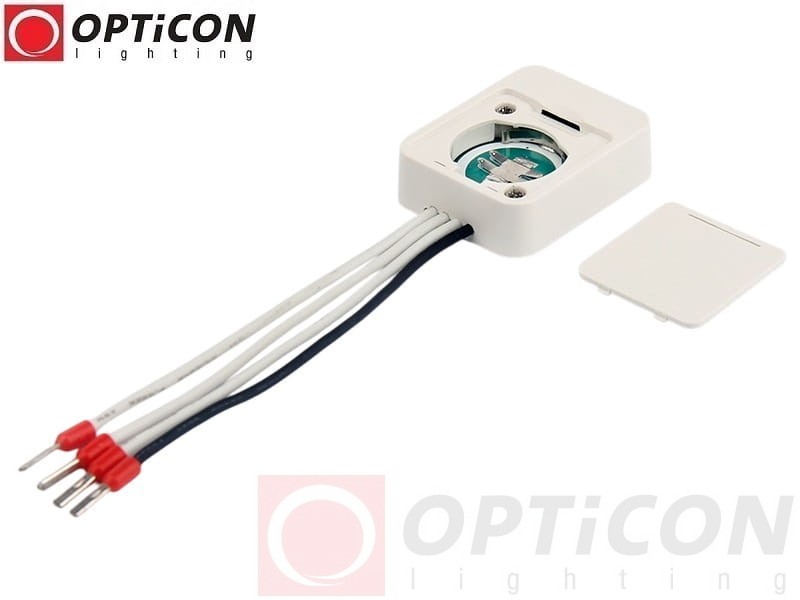

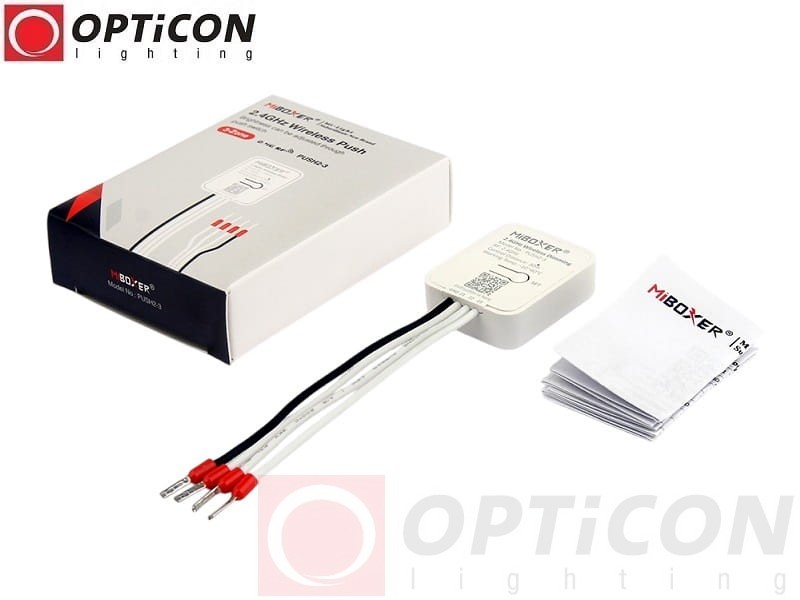

Zdjęcia bezprzewodowego włącznika LED PUSH MiLight / MiBoxer – 1 strefa

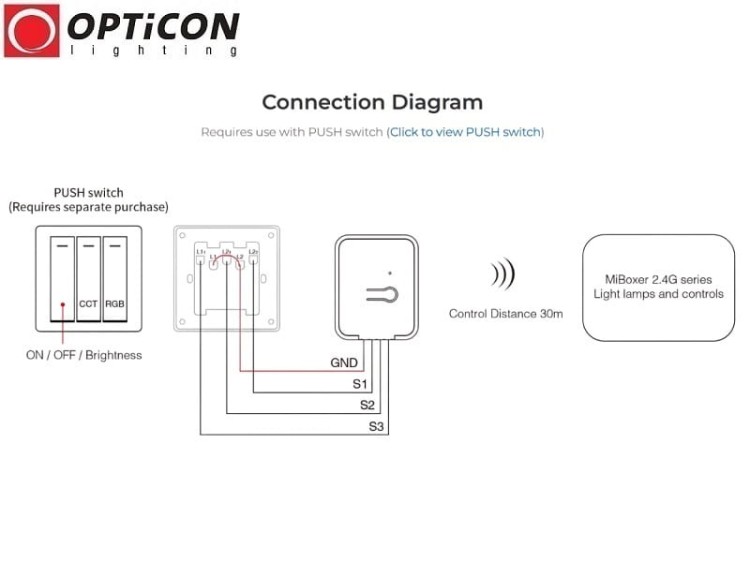

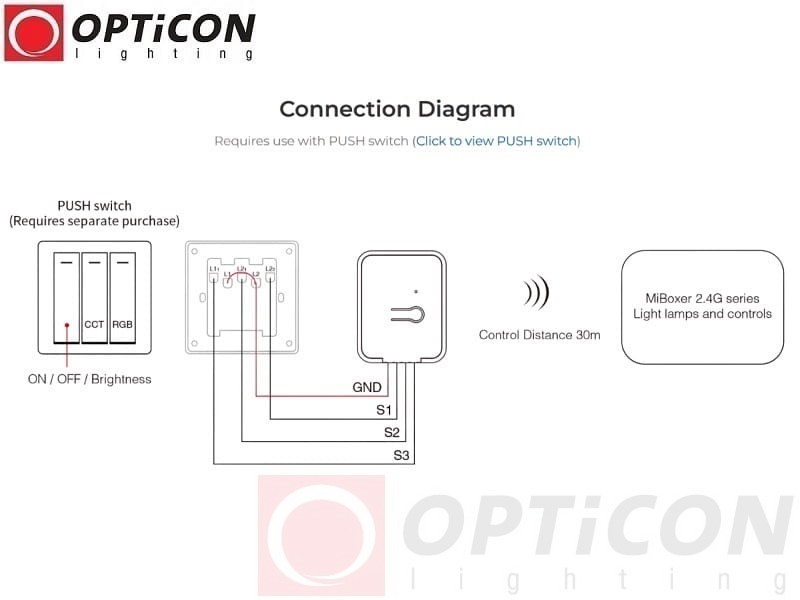

Schemat podłączenia bezprzewodowego modułu PUSH MiLight / MiBoxer – 1 strefa

Poniższy schemat przedstawia sposób podłączenia przycisków dzwonkowych do bezprzewodowego modułu MiLight / MiBoxer PUSH RF 2,4 GHz.

Do urządzenia można podłączyć maksymalnie trzy przyciski monostabilne, które umożliwiają obsługę różnych funkcji w ramach jednej strefy oświetlenia.

Przed wykonaniem instalacji należy sprawdzić oznaczenia zacisków i sposób podłączenia przedstawiony na schemacie producenta.

Najczęściej zadawane pytania – włącznik LED PUSH MiLight / MiBoxer

Czy moduł może sterować oświetleniem RGB i RGBCCT?

Tak. Urządzenie jest przeznaczone do współpracy z kompatybilnymi sterownikami i odbiornikami MiLight / MiBoxer obsługującymi oświetlenie RGB, RGBW oraz RGBCCT.

Czy moduł steruje jedną czy trzema strefami LED?

Moduł obsługuje jedną strefę oświetlenia. Trzy wejścia przycisków służą do sterowania różnymi funkcjami tej samej strefy, a nie trzema niezależnymi strefami.

Czy można regulować temperaturę barwową CCT?

Tak, przy współpracy z kompatybilnym sterownikiem i oświetleniem obsługującym regulację temperatury barwowej.

Czy do modułu można podłączyć pojedynczy przycisk PUSH?

Tak. Urządzenie może współpracować z jednym, dwoma lub trzema przyciskami monostabilnymi.

Czy moduł wymaga zasilania 230V AC?

Nie. Urządzenie jest zasilane baterią CR2032 3V i nie wymaga podłączenia do sieci 230V AC.

Czy moduł mieści się w standardowej puszce Ø60 mm?

Tak, jego wymiary 39 × 31 × 11 mm umożliwiają montaż w standardowej puszce Ø60 mm, jeżeli dostępna jest odpowiednia przestrzeń montażowa.

Jaki jest zasięg bezprzewodowego włącznika PUSH?

Deklarowany zasięg komunikacji RF 2,4 GHz wynosi do 30 metrów. Rzeczywisty zasięg zależy od warunków instalacyjnych.

Czy można sterować taśmami LED 12V i 24V?

Tak, za pośrednictwem kompatybilnych sterowników MiLight / MiBoxer przeznaczonych do danego rodzaju taśmy LED i napięcia zasilania.

Czy moduł jest samodzielnym sterownikiem LED?

Nie. Moduł pełni funkcję nadajnika radiowego. Do sterowania taśmami LED potrzebny jest kompatybilny odbiornik lub sterownik LED.

Czy urządzenie działa przez Wi-Fi?

Nie. Moduł wykorzystuje komunikację radiową RF 2,4 GHz. Nie jest samodzielnym urządzeniem Wi-Fi.

Dlaczego warto wybrać bezprzewodowy włącznik LED PUSH MiLight / MiBoxer 1-Zone?

Bezprzewodowy włącznik LED PUSH MiLight / MiBoxer RF 2,4 GHz – 1 strefa to wszechstronne rozwiązanie do sterowania nowoczesnym oświetleniem LED za pomocą klasycznych przycisków dzwonkowych.

Obsługa systemów MONO, CCT, RGB, RGBW oraz RGBCCT pozwala wykorzystać jeden moduł do sterowania różnymi rodzajami oświetlenia – od prostych taśm jednokolorowych po zaawansowane systemy dekoracyjne z regulacją kolorów i temperatury barwowej.

Bezprzewodowa komunikacja RF 2,4 GHz, zasięg do 30 metrów, zasilanie baterią CR2032 3V oraz kompaktowe wymiary 39 × 31 × 11 mm sprawiają, że moduł doskonale nadaje się do nowych instalacji i modernizacji istniejących systemów oświetlenia LED.

Wybierz moduł PUSH MiLight / MiBoxer 1-Zone i steruj jasnością, temperaturą barwową oraz kolorami oświetlenia LED za pomocą klasycznych przycisków ściennych.
