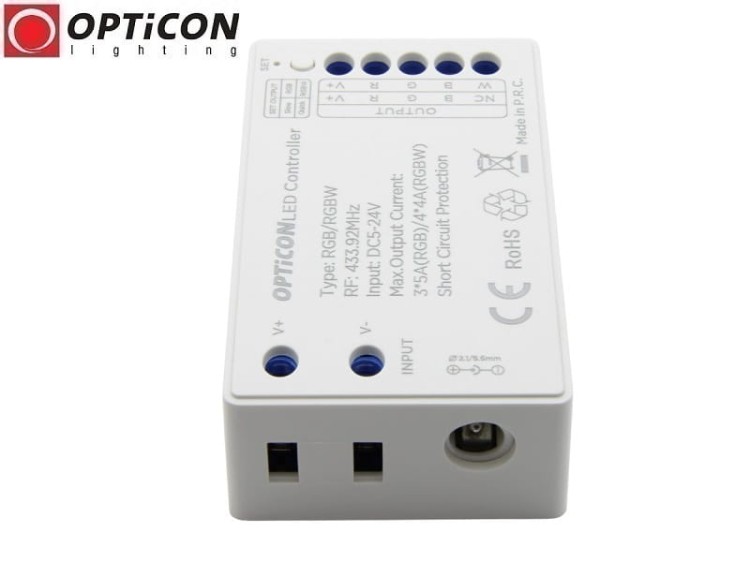

Sterownik Taśm LED RGB / RGBW OPTICON Radiowy 15A 12V/24V DC Pilot 24K

Sterownik RGB / RGBW OPTICON 15A 5V/12V/24V DC z pilotem radiowym RF 2,4GHz – kontroler taśm LED

Sterownik taśm LED RGB / RGBW OPTICON 15A z pilotem radiowym RF 2,4GHz to uniwersalny zestaw przeznaczony do bezprzewodowego sterowania kolorowym oświetleniem LED. Umożliwia wygodną zmianę kolorów RGB, regulację jasności, uruchamianie dynamicznych efektów świetlnych oraz sterowanie dodatkowym kanałem białego światła w instalacjach RGBW.

Najważniejszą zaletą urządzenia jest przełącznik wyboru trybu RGB / RGBW, dzięki któremu jeden sterownik może współpracować zarówno z klasycznymi taśmami LED RGB, jak i taśmami RGBW wyposażonymi w dodatkowy kanał białego światła.

Kontroler obsługuje instalacje zasilane napięciem 5V DC, 12V DC oraz 24V DC. Maksymalny łączny prąd wyjściowy wynosi 15A, co pozwala sterować oświetleniem o mocy do 75W przy 5V, 180W przy 12V lub 360W przy 24V DC.

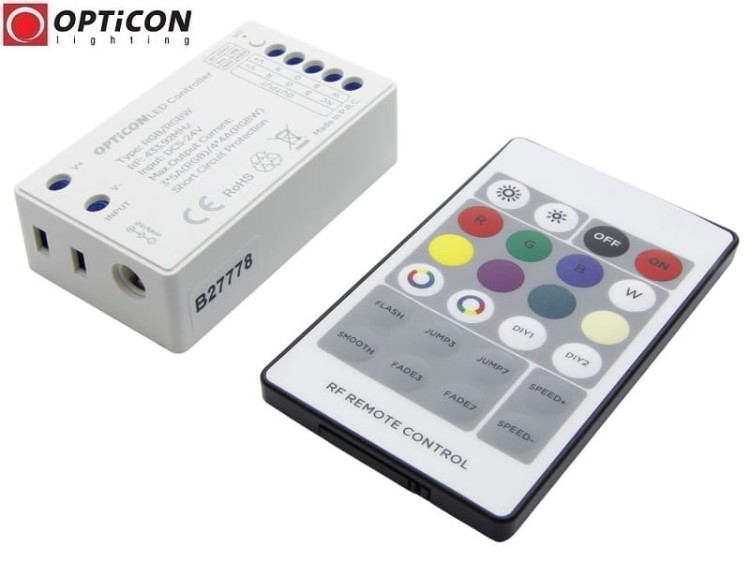

W komplecie znajduje się kompaktowy pilot radiowy OPTICON RGB / RGBW 2,4GHz, wyposażony w wygodne przyciski sterujące. Pilot umożliwia obsługę oświetlenia z odległości do 15 metrów i nie wymaga bezpośredniego skierowania w stronę odbiornika.

Dzięki szerokiej kompatybilności oraz kompaktowym wymiarom sterownik doskonale sprawdza się w oświetleniu sufitów podwieszanych, salonów, sypialni, mebli kuchennych, witryn sklepowych, restauracji, hoteli i innych instalacji dekoracyjnych.

Najważniejsze zalety sterownika RGB / RGBW OPTICON 15A

• Obsługa taśm LED RGB i RGBW – uniwersalny sterownik do kolorowego oświetlenia LED.
• Przełącznik RGB / RGBW – możliwość wyboru odpowiedniego trybu pracy.
• Zasilanie 5V, 12V lub 24V DC – współpraca z popularnymi instalacjami LED.
• Maksymalny łączny prąd 15A – możliwość obsługi instalacji o większej mocy.
• Moc do 360W przy 24V DC – wydajny kontroler LED.
• Pilot radiowy RF 2,4GHz – wygodne bezprzewodowe sterowanie.
• Zasięg do 15 metrów – obsługa oświetlenia z większej odległości.
• Standardowe przyciski pilota – prosta i intuicyjna obsługa.
• Płynna zmiana kolorów RGB – możliwość tworzenia wielu efektów dekoracyjnych.
• Obsługa kanału białego W – dodatkowe światło białe w trybie RGBW.
• Regulacja jasności PWM – dopasowanie intensywności świecenia.
• Dynamiczne efekty świetlne – automatyczne zmiany kolorów.
• Pamięć ostatniego ustawienia – wygoda podczas codziennego użytkowania.

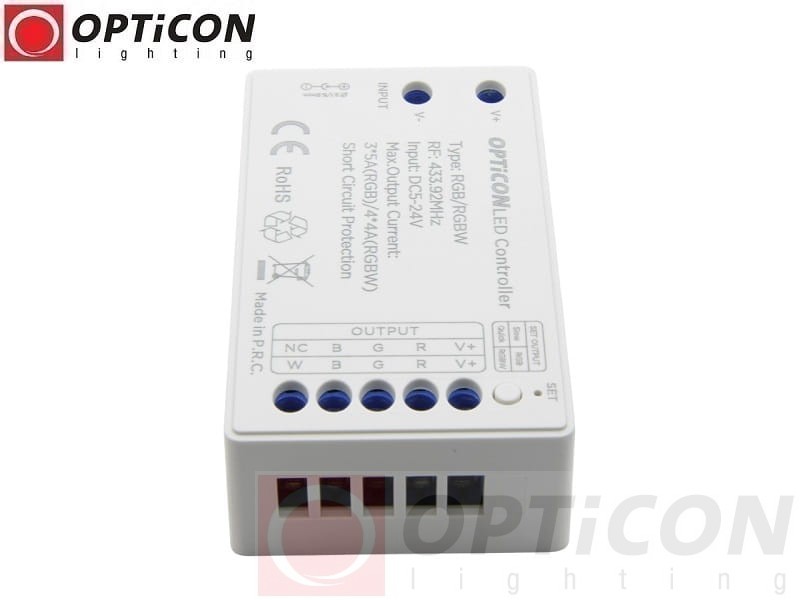

• Podwójne wejście zasilania – zaciski śrubowe i gniazdo DC 5,5/2,1 mm.
• Kompaktowe wymiary 70 × 40 × 20 mm – łatwy montaż w zabudowie.

Przełącznik RGB / RGBW – jeden sterownik do dwóch rodzajów taśm LED

Sterownik OPTICON został wyposażony w przełącznik umożliwiający wybór trybu RGB lub RGBW. Dzięki temu można dopasować jego działanie do rodzaju podłączonego oświetlenia.

Tryb RGB – sterowanie kolorami czerwonym, zielonym i niebieskim

Tryb RGB przeznaczony jest do klasycznych taśm LED wykorzystujących trzy kanały kolorów:

• R – Red: czerwony.
• G – Green: zielony.
• B – Blue: niebieski.

Poprzez odpowiednie mieszanie trzech podstawowych barw można uzyskać szeroką gamę kolorów i efektów świetlnych.

Taśmy RGB doskonale sprawdzają się w dekoracyjnym oświetleniu sufitów podwieszanych, mebli, wnęk, ścian i ekspozycji.

Tryb RGBW – kolory RGB oraz dodatkowy kanał białego światła

Tryb RGBW przeznaczony jest do taśm LED posiadających cztery kanały:

• R: czerwony.
• G: zielony.
• B: niebieski.
• W – White: biały.

Dodatkowy kanał W umożliwia sterowanie dedykowanymi diodami emitującymi białe światło.

W odróżnieniu od klasycznych taśm RGB, w których biel uzyskiwana jest poprzez mieszanie trzech kolorów, taśma RGBW może wykorzystywać osobne diody białe, zapewniające światło o parametrach wynikających z zastosowanego źródła LED.

Dzięki temu jedna instalacja RGBW może pełnić zarówno funkcję dekoracyjną, jak i użytkową.

RGB czy RGBW – jaki rodzaj oświetlenia wybrać?

Wybór pomiędzy RGB i RGBW zależy przede wszystkim od sposobu wykorzystania oświetlenia.

RGB będzie odpowiednim wyborem, gdy oświetlenie ma pełnić przede wszystkim funkcję dekoracyjną.

RGBW warto wybrać, gdy oprócz zmiany kolorów potrzebne jest również funkcjonalne światło białe.

Uwaga: sterownik RGBW nie zapewnia samodzielnie regulacji temperatury barwowej CCT. Barwa białego światła zależy od zastosowanej taśmy LED.

Możliwość podłączenia taśmy RGB i osobnej taśmy białej

Praktycznym zastosowaniem sterownika OPTICON jest możliwość wykorzystania kanałów RGB do sterowania kolorową taśmą LED oraz kanału W do sterowania osobną taśmą jednokolorową.

Takie rozwiązanie pozwala stworzyć instalację, w której oświetlenie dekoracyjne i użytkowe wykonane jest z dwóch oddzielnych taśm LED.

Przykładowy układ

• Taśma RGB: dekoracyjne podświetlenie sufitu lub wnęki.
• Taśma biała: funkcjonalne oświetlenie pomieszczenia.
• Sterownik RGBW OPTICON: obsługa kanałów RGB oraz dodatkowego kanału W.

Obie taśmy muszą pracować przy tym samym napięciu zasilania i być kompatybilne z wyjściami sterownika. Należy również przestrzegać maksymalnego łącznego prądu 15A oraz dopuszczalnego obciążenia każdego kanału.

Bezprzewodowy pilot radiowy OPTICON RF 2,4GHz

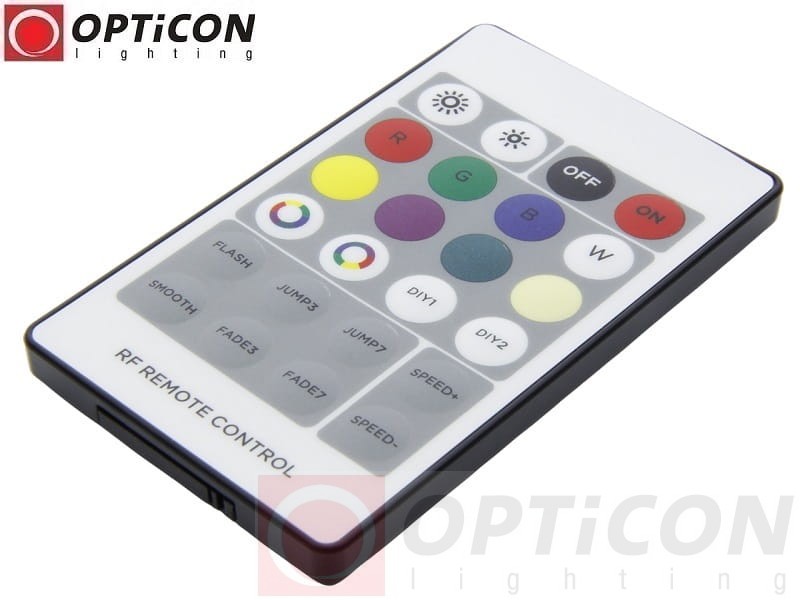

Do zestawu dołączony jest pilot radiowy OPTICON RGB / RGBW 2,4GHz, umożliwiający wygodne sterowanie oświetleniem.

Pilot posiada standardowe przyciski, które zapewniają intuicyjną obsługę funkcji sterownika.

Funkcje pilota

• Włączanie oświetlenia LED.
• Wyłączanie oświetlenia LED.
• Zmiana kolorów RGB.
• Płynna regulacja jasności.
• Obsługa oświetlenia RGBW.
• Sterowanie kanałem białego światła w trybie RGBW.
• Uruchamianie dynamicznych programów świetlnych.

Pilot zasilany jest baterią CR2025. Jego kompaktowe wymiary 86 × 52 × 7 mm sprawiają, że jest wygodny w codziennym użytkowaniu i zajmuje niewiele miejsca.

Transmisja radiowa RF 2,4GHz – sterowanie do 15 metrów

Sterownik OPTICON RGB / RGBW wykorzystuje bezprzewodową komunikację radiową RF 2,4GHz.

W przeciwieństwie do pilotów na podczerwień pilot radiowy nie wymaga bezpośredniego skierowania na odbiornik.

Dzięki temu sterownik można zamontować w niewidocznym miejscu instalacji, na przykład:

• Za szafkami kuchennymi.
• W zabudowie meblowej.
• W przestrzeni instalacyjnej sufitu podwieszanego.
• Za panelami dekoracyjnymi.
• W odpowiedniej obudowie instalacyjnej.
• W zabudowie witryn sklepowych.
• W instalacjach podświetlenia reklamowego.

Deklarowany zasięg pilota wynosi do 15 metrów. Rzeczywisty zasięg może być mniejszy w zależności od warunków montażu, rodzaju przeszkód i zakłóceń radiowych.

Płynna regulacja jasności PWM

Sterownik umożliwia płynną regulację jasności oświetlenia RGB i RGBW za pomocą technologii PWM.

PWM (Pulse Width Modulation) to metoda regulacji polegająca na zmianie szerokości impulsów zasilających diody LED.

Pozwala ona sterować średnią mocą dostarczaną do poszczególnych kanałów i uzyskiwać różne poziomy jasności.

Zalety regulacji jasności

• Dopasowanie oświetlenia do pory dnia.
• Możliwość uzyskania delikatnego podświetlenia dekoracyjnego.
• Regulacja intensywności kolorów.
• Komfortowe oświetlenie podczas odpoczynku.
• Dostosowanie jasności ekspozycji sklepowych.
• Możliwość ograniczenia poboru energii przy niższej jasności.

Dynamiczne efekty świetlne RGB

Sterownik OPTICON RGB / RGBW 15A obsługuje programy dynamicznych efektów świetlnych.

Umożliwiają one automatyczną zmianę kolorów, dzięki czemu oświetlenie może pełnić funkcję dekoracyjną i podkreślać charakter wnętrza.

Efekty RGB doskonale sprawdzają się w salonach, pokojach młodzieżowych, restauracjach, barach, hotelach oraz instalacjach ekspozycyjnych.

Pamięć ostatniego ustawienia

Sterownik posiada funkcję pamięci ostatniego ustawienia.

Po ponownym podaniu zasilania urządzenie może przywrócić zapamiętany stan oświetlenia, co ogranicza konieczność ponownego ustawiania koloru i jasności.

Jest to szczególnie przydatne w instalacjach, w których zasilanie oświetlenia bywa odłączane tradycyjnym wyłącznikiem.

Zasilanie 5V, 12V i 24V DC – uniwersalne zastosowanie

Jedną z największych zalet sterownika jest możliwość pracy przy trzech popularnych napięciach zasilania:

• 5V DC – kompatybilne instalacje niskonapięciowe LED.
• 12V DC – popularne taśmy i moduły LED RGB oraz RGBW.
• 24V DC – instalacje LED o większej mocy.

Ważne: sterownik nie jest przetwornicą napięcia. Napięcie zasilacza musi odpowiadać napięciu znamionowemu podłączonej taśmy LED.

Sterownik RGB / RGBW OPTICON 15A – maksymalna moc 75W, 180W i 360W

Maksymalny łączny prąd wyjściowy sterownika wynosi 15A. Dopuszczalna łączna moc podłączonego oświetlenia zależy od napięcia zasilania.

Moc obliczamy według wzoru:

P [W] = U [V] × I [A]

• 5V × 15A = 75W.
• 12V × 15A = 180W.
• 24V × 15A = 360W.

Uwaga: podane wartości dotyczą maksymalnego łącznego obciążenia sterownika. Należy dodatkowo przestrzegać dopuszczalnego obciążenia poszczególnych kanałów RGB i W zgodnie z dokumentacją urządzenia.

Przy projektowaniu instalacji zaleca się pozostawienie odpowiedniego zapasu obciążalności.

Ile metrów taśmy RGBW można podłączyć do sterownika 15A?

Maksymalna długość taśmy RGBW zależy od jej napięcia i poboru mocy na metr.

Przykładowo dla taśmy RGBW o mocy 19,2W/m:

• 12V DC: 180W ÷ 19,2W/m = około 9,4 metra.
• 24V DC: 360W ÷ 19,2W/m = 18,75 metra.

Są to wartości teoretyczne wynikające z maksymalnej łącznej mocy sterownika, a nie zalecane długości pojedynczego odcinka taśmy LED.

Przy długich instalacjach należy uwzględnić spadki napięcia, przekrój przewodów, sposób rozprowadzenia zasilania oraz dopuszczalne obciążenie poszczególnych kanałów.

Kompatybilność z taśmami LED RGB i RGBW

Sterownik OPTICON RGB / RGBW 15A przeznaczony jest do współpracy z kompatybilnym oświetleniem LED zasilanym napięciem stałym 5V, 12V lub 24V DC.

Przykładowe kompatybilne źródła światła

• Taśmy LED RGB 5V DC.
• Taśmy LED RGB 12V DC.
• Taśmy LED RGB 24V DC.
• Taśmy LED RGBW 5V DC.
• Taśmy LED RGBW 12V DC.
• Taśmy LED RGBW 24V DC.
• Taśmy LED COB RGB.
• Taśmy LED COB RGBW.
• Moduły LED RGB.
• Moduły LED RGBW.
• Kompatybilne oprawy LED RGB i RGBW sterowane metodą PWM.

Ważne: sterownik przeznaczony jest do analogowych instalacji RGB i RGBW ze wspólnym dodatnim przewodem zasilającym oraz oddzielnymi kanałami R, G, B i W.

Przed podłączeniem należy sprawdzić zgodność taśmy z wyjściami sterownika. Urządzenie nie jest przeznaczone do indywidualnie adresowanych taśm cyfrowych RGB wymagających osobnego sygnału danych.

Zastosowanie sterownika RGB / RGBW OPTICON

Dzięki uniwersalnemu napięciu zasilania oraz możliwości wyboru trybu RGB lub RGBW sterownik znajduje zastosowanie w wielu instalacjach oświetleniowych.

Oświetlenie sufitów podwieszanych

Sterownik doskonale sprawdza się w instalacjach taśm LED RGBW montowanych w sufitach podwieszanych.

Kolorowe oświetlenie RGB może pełnić funkcję dekoracyjną, natomiast dodatkowy kanał W może zapewniać funkcjonalne światło białe.

Oświetlenie salonów i sypialni

Możliwość zmiany kolorów i regulacji jasności pozwala dopasować oświetlenie do różnych sytuacji.

W salonie można wykorzystać kolorowe podświetlenie podczas odpoczynku, a w codziennym użytkowaniu włączyć biały kanał W.

Podświetlenie mebli kuchennych

Sterownik może obsługiwać kompatybilne taśmy LED RGBW zamontowane pod szafkami, w półkach lub zabudowie kuchennej.

Takie rozwiązanie pozwala połączyć dekoracyjne podświetlenie kolorowe z praktycznym światłem białym.

Oświetlenie witryn sklepowych

Zmiana kolorów RGB pozwala dostosować wygląd ekspozycji do charakteru prezentowanych produktów, sezonu lub wydarzenia.

Dodatkowy kanał W umożliwia wykorzystanie białego światła do prezentacji towarów.

Oświetlenie restauracji, barów i hoteli

System RGBW sprawdza się w restauracjach, barach, hotelach i lokalach usługowych, gdzie oświetlenie może pełnić funkcję zarówno dekoracyjną, jak i użytkową.

Oświetlenie reklamowe i ekspozycyjne

Sterownik może być wykorzystywany do sterowania kompatybilnymi modułami LED RGB i RGBW stosowanymi w reklamach świetlnych, ekspozycjach i elementach dekoracyjnych.

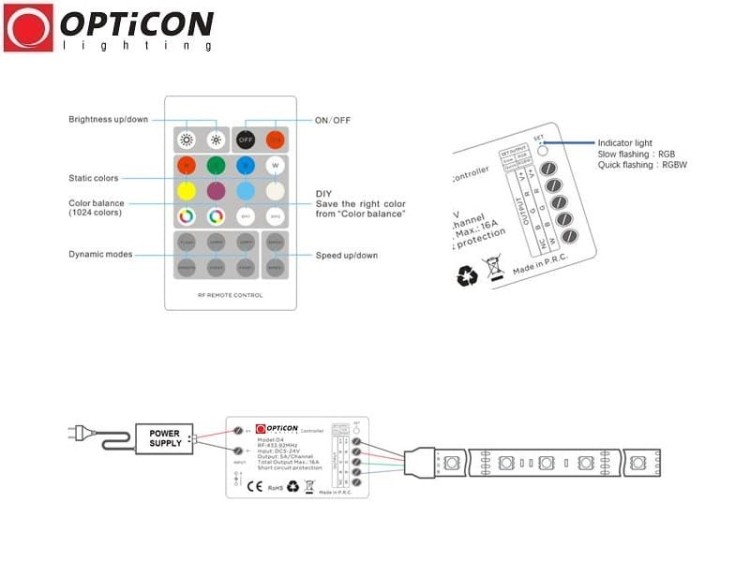

Jak podłączyć sterownik RGB / RGBW OPTICON 15A?

Sterownik należy zamontować pomiędzy zasilaczem LED a taśmą RGB lub RGBW.

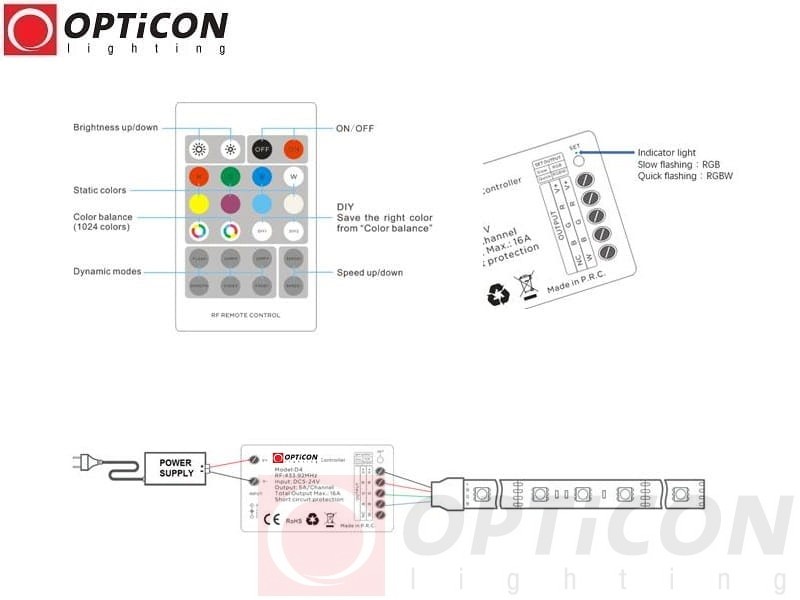

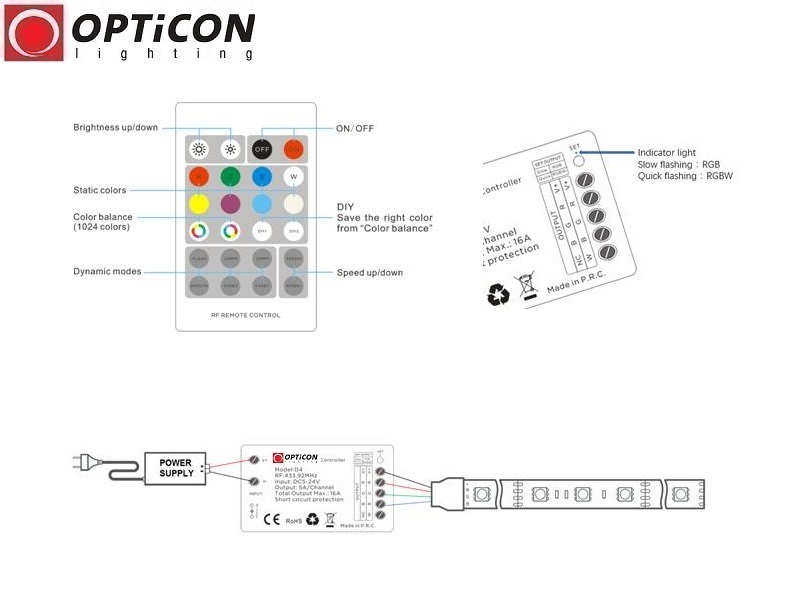

Schemat połączenia:

Sieć 230V AC → zasilacz LED 5V/12V/24V DC → sterownik OPTICON RGB/RGBW → taśma LED RGB lub RGBW

Zasilacz dostarcza odpowiednie napięcie stałe, natomiast sterownik reguluje pracę poszczególnych kanałów LED.

Podstawowe zasady montażu

1. Sprawdź napięcie znamionowe podłączanej taśmy LED.
2. Dobierz odpowiedni zasilacz LED o zgodnym napięciu i wystarczającej mocy.
3. Oblicz całkowity pobór prądu instalacji.
4. Upewnij się, że łączny prąd nie przekracza 15A i zachowane są limity poszczególnych kanałów.
5. Odłącz zasilanie przed rozpoczęciem montażu.
6. Podłącz zasilacz do wejścia sterownika, zachowując właściwą polaryzację.
7. Podłącz taśmę LED do odpowiednich zacisków wyjściowych.
8. Ustaw przełącznik w trybie RGB lub RGBW zgodnie z rodzajem taśmy.
9. Sprawdź poprawność połączeń.
10. Włącz zasilanie.
11. W razie potrzeby sparuj pilot ze sterownikiem zgodnie z instrukcją urządzenia.
12. Sprawdź działanie zmiany kolorów, regulacji jasności i kanału białego.

Ważne: sterownika nie wolno podłączać bezpośrednio do sieci 230V AC. Urządzenie wymaga zasilania napięciem stałym 5V, 12V lub 24V DC.

Dobór zasilacza LED do sterownika OPTICON RGB / RGBW

Do prawidłowej pracy sterownika należy zastosować stabilizowany zasilacz LED typu Constant Voltage (CV), którego napięcie odpowiada napięciu znamionowemu podłączonej taśmy.

• Do taśmy RGB/RGBW 5V należy zastosować zasilacz 5V DC.
• Do taśmy RGB/RGBW 12V należy zastosować zasilacz 12V DC.
• Do taśmy RGB/RGBW 24V należy zastosować zasilacz 24V DC.
• Moc zasilacza powinna uwzględniać całkowity pobór mocy oświetlenia i odpowiedni zapas.
• Nie należy przekraczać maksymalnego obciążenia sterownika.

Przykład doboru zasilacza

Instalacja składa się z 10 metrów taśmy RGBW 24V o mocy 19,2W/m.

Całkowita moc taśmy:

10 m × 19,2W/m = 192W

Prąd pobierany przez taśmę:

192W ÷ 24V = 8A

Łączny pobór prądu mieści się w zakresie pracy sterownika 15A, pod warunkiem zachowania dopuszczalnego obciążenia poszczególnych kanałów.

Do takiej instalacji można rozważyć zastosowanie zasilacza LED 24V DC o mocy około 240W lub większej, zapewniającego odpowiedni zapas.

Zawartość zestawu

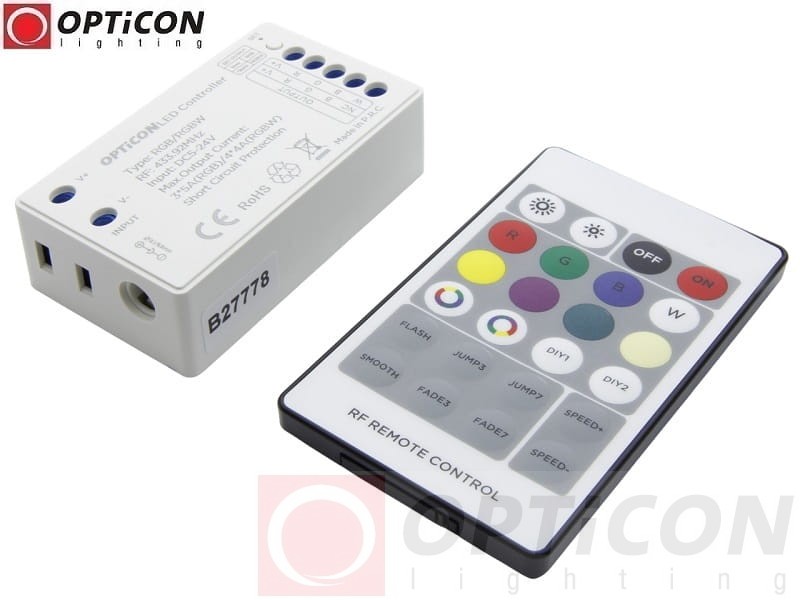

• 1 × sterownik LED RGB / RGBW OPTICON 15A 5V/12V/24V DC RF 2,4GHz.
• 1 × pilot radiowy OPTICON RGB / RGBW RF 2,4GHz.

Uwaga: zasilacz LED oraz taśma RGB/RGBW nie są wymienione w zawartości zestawu. Pilot wymaga baterii CR2025. Dostarczona specyfikacja nie określa, czy bateria znajduje się w komplecie.

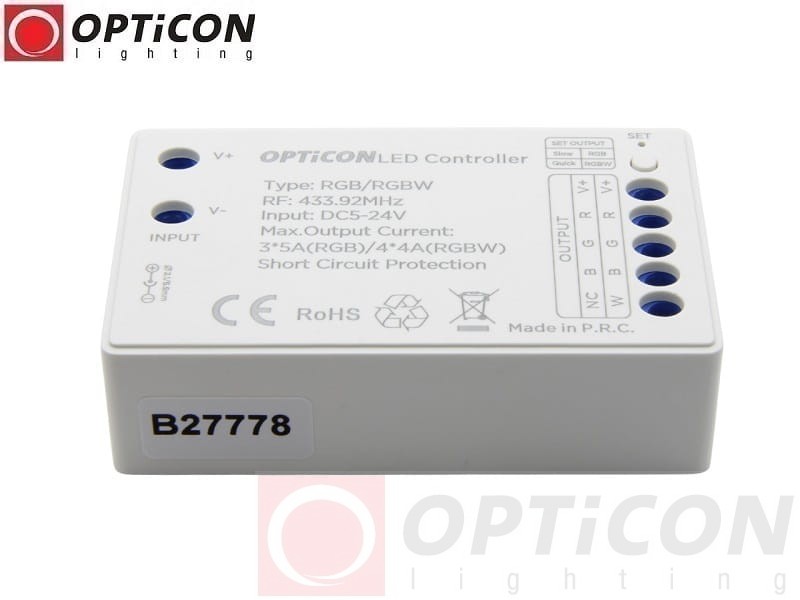

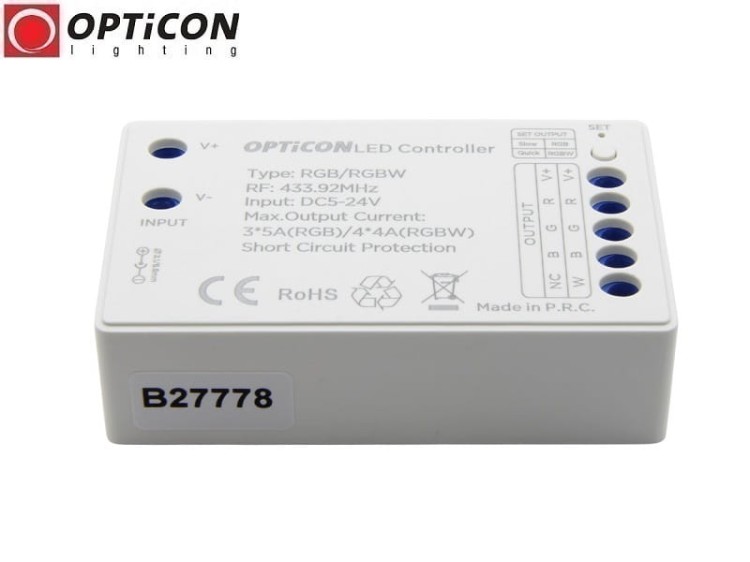

Dane techniczne sterownika OPTICON RGB / RGBW 15A

• Marka: OPTICON.
• Typ: sterownik RGB / RGBW LED PWM.
• Przeznaczenie: taśmy i moduły LED RGB oraz RGBW.
• Tryby pracy: RGB / RGBW.
• Wybór trybu: przełącznik RGB / RGBW.
• Transmisja: radiowa RF.
• Częstotliwość: 2,4GHz.
• Napięcie pracy: 5V / 12V / 24V DC.
• Maksymalny łączny prąd: 15A.
• Maksymalna moc przy 5V: 75W.
• Maksymalna moc przy 12V: 180W.
• Maksymalna moc przy 24V: 360W.
• Liczba kanałów: 3 w trybie RGB / 4 w trybie RGBW.
• Zmiana kolorów RGB: tak.
• Obsługa kanału białego W: tak, w trybie RGBW.
• Regulacja jasności: tak, PWM.
• Programy dynamiczne: tak.
• Zasięg sterowania: do 15 metrów.

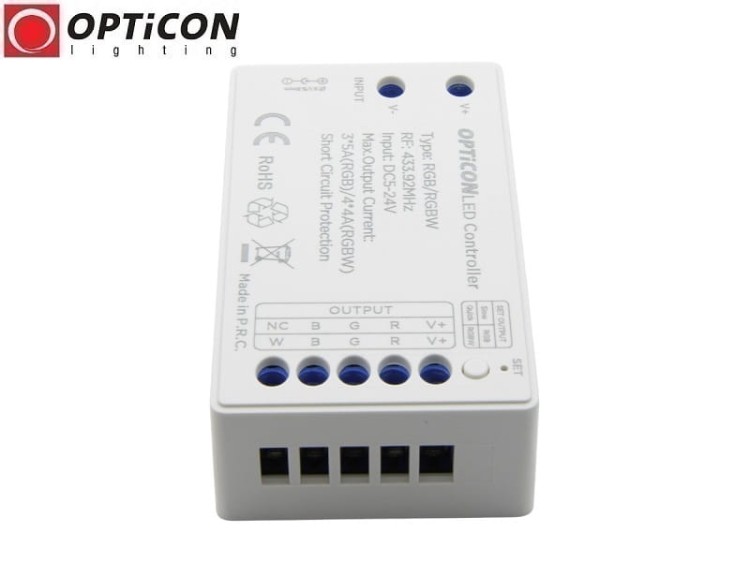

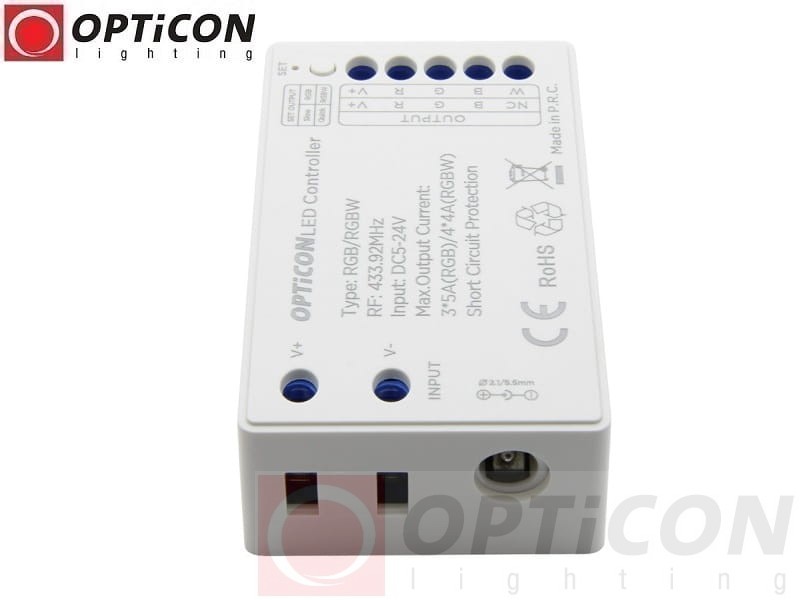

• Wejście zasilania: zaciski śrubowe oraz gniazdo DC 5,5/2,1 mm.
• Wyjście LED: zaciski śrubowe.
• Pamięć ostatniego ustawienia: tak.
• Kolor obudowy: biały.
• Wymiary: 70 × 40 × 20 mm.

Dane techniczne pilota OPTICON RGB / RGBW RF 2,4GHz

• Marka: OPTICON.
• Typ: pilot RGB / RGBW.
• Transmisja: radiowa RF.
• Częstotliwość: 2,4GHz.
• Zasięg: do 15 metrów.
• Zasilanie: bateria CR2025.
• Kolor: czarno-biały.
• Rodzaj przycisków: standardowe.
• Funkcje: włączanie, wyłączanie, zmiana kolorów RGB, regulacja jasności, obsługa RGBW, efekty dynamiczne.
• Długość: 86 mm.
• Szerokość: 52 mm.
• Wysokość: 7 mm.

Zdjęcie sterownika RGB / RGBW OPTICON 15A z pilotem radiowym

Najczęściej zadawane pytania – sterownik RGB / RGBW OPTICON 15A

Czy sterownik obsługuje taśmy RGB i RGBW?

Tak. Urządzenie posiada przełącznik wyboru trybu RGB lub RGBW.

Czy można podłączyć taśmę RGB i osobną taśmę białą?

Tak, przy zachowaniu zgodności elektrycznej. W trybie RGBW kanały RGB mogą sterować taśmą kolorową, a kanał W kompatybilną taśmą jednokolorową. Obie taśmy muszą pracować przy tym samym napięciu, a obciążenie musi mieścić się w limitach sterownika.

Czy sterownik działa z napięciem 5V, 12V i 24V?

Tak. Sterownik obsługuje napięcia 5V, 12V i 24V DC. Napięcie zasilacza musi odpowiadać napięciu podłączonej taśmy LED.

Jaka jest maksymalna moc sterownika?

Maksymalna łączna moc wynosi 75W przy 5V, 180W przy 12V oraz 360W przy 24V DC, przy maksymalnym łącznym prądzie 15A.

Czy można regulować jasność oświetlenia?

Tak. Sterownik umożliwia płynną regulację jasności.

Czy pilot musi być skierowany na sterownik?

Nie. Komunikacja radiowa RF 2,4GHz nie wymaga bezpośredniej widoczności odbiornika.

Jaki jest zasięg pilota?

Deklarowany zasięg wynosi do 15 metrów. Rzeczywisty zasięg zależy od warunków montażu.

Jaką baterię wykorzystuje pilot?

Pilot zasilany jest baterią CR2025.

Czy pilot posiada przyciski dotykowe?

Nie. Ten model posiada standardowe przyciski. Nie należy go mylić z zestawem OPTICON RGB/RGBW wyposażonym w pilot dotykowy.

Czy sterownik zapamiętuje ostatnie ustawienie?

Tak. Urządzenie posiada funkcję pamięci ostatniego ustawienia.

Czy sterownik obsługuje taśmy RGBW COB?

Tak, jeżeli taśma COB RGBW jest kompatybilna z analogowym sterowaniem PWM i pracuje przy odpowiednim napięciu.

Czy sterownik obsługuje cyfrowe taśmy adresowalne RGB?

Nie. Urządzenie przeznaczone jest do klasycznych analogowych taśm RGB i RGBW, a nie do taśm wymagających cyfrowego sygnału danych.

Czy sterownik można podłączyć bezpośrednio do 230V AC?

Nie. Urządzenie wymaga zasilania napięciem stałym 5V, 12V lub 24V DC z odpowiedniego zasilacza LED.

Dlaczego warto wybrać sterownik RGB / RGBW OPTICON 15A z pilotem radiowym?

Sterownik RGB / RGBW OPTICON 15A 5V/12V/24V DC z pilotem RF 2,4GHz to praktyczne rozwiązanie do bezprzewodowego sterowania kolorowym oświetleniem LED.

Najważniejsze zalety zestawu to przełącznik trybu RGB/RGBW, obsługa dodatkowego kanału białego światła, płynna regulacja jasności PWM, dynamiczne efekty RGB, komunikacja radiowa do 15 metrów oraz kompaktowy pilot z przyciskami.

Maksymalny łączny prąd 15A oraz możliwość pracy z napięciem 5V, 12V i 24V DC sprawiają, że sterownik może być stosowany zarówno w niewielkich instalacjach dekoracyjnych, jak i rozbudowanych systemach oświetlenia RGBW.

Wybierz sterownik OPTICON RGB / RGBW 15A z pilotem radiowym i wygodnie steruj kolorami, jasnością oraz dodatkowym białym światłem za pomocą jednego pilota.
