Sterownik Taśm LED RGB OPTICON Radiowy 30A 12V / 24V DC Pilot 20K

Sterownik LED RGB OPTICON 30A 12V/24V DC z pilotem radiowym RF 433,92MHz – metalowa obudowa

Sterownik taśm LED RGB OPTICON 30A z pilotem radiowym RF 433,92MHz to wydajny kontroler przeznaczony do bezprzewodowego sterowania kolorowym oświetleniem LED RGB zasilanym napięciem 12V DC lub 24V DC. Zestaw umożliwia wygodne włączanie i wyłączanie oświetlenia, płynną regulację jasności, zmianę kolorów RGB oraz korzystanie z dynamicznych efektów świetlnych.

Największą zaletą urządzenia jest wysoka wydajność prądowa wynosząca 30A oraz solidna metalowa obudowa, która wspomaga odprowadzanie ciepła powstającego podczas pracy elektroniki. Dzięki temu sterownik doskonale sprawdza się w instalacjach oświetlenia LED o większej mocy, w których standardowe kontrolery o mniejszej obciążalności mogą być niewystarczające.

Przy napięciu 12V DC sterownik może obsługiwać oświetlenie o łącznej mocy do 360W, natomiast przy napięciu 24V DC maksymalna łączna moc wynosi 720W. Takie parametry pozwalają wykorzystywać urządzenie zarówno w niewielkich instalacjach dekoracyjnych, jak i w rozbudowanych systemach taśm i modułów LED RGB.

W zestawie znajduje się pilot radiowy OPTICON pracujący na częstotliwości 433,92MHz. Umożliwia on sterowanie oświetleniem z odległości do 20 metrów, bez konieczności bezpośredniego kierowania pilota w stronę odbiornika.

Sterownik jest odpowiednim rozwiązaniem do oświetlenia sufitów podwieszanych, salonów, sypialni, kuchni, restauracji, hoteli, witryn sklepowych, reklam świetlnych oraz innych instalacji wykorzystujących taśmy LED RGB.

Najważniejsze zalety sterownika RGB OPTICON 30A

• Maksymalny łączny prąd 30A – wysoka wydajność do większych instalacji LED RGB.
• Moc do 360W przy 12V DC – możliwość sterowania oświetleniem RGB o dużej mocy.
• Moc do 720W przy 24V DC – odpowiedni do rozbudowanych systemów oświetleniowych.
• Metalowa obudowa – solidna konstrukcja wspomagająca odprowadzanie ciepła.
• Bezprzewodowe sterowanie RF 433,92MHz – wygodna obsługa bez przewodowego panelu sterującego.
• Zasięg pilota do 20 metrów – możliwość sterowania z większej odległości.
• Obsługa instalacji 12V i 24V DC – współpraca z popularnymi taśmami LED RGB.
• Trzy kanały RGB – niezależne sterowanie kolorem czerwonym, zielonym i niebieskim.
• Płynna regulacja jasności PWM – możliwość dopasowania intensywności oświetlenia.
• Zmiana kolorów RGB – szeroka gama kolorów i efektów dekoracyjnych.
• Dynamiczne programy świetlne – automatyczna zmiana kolorów.
• Pamięć ostatniego ustawienia – wygoda podczas codziennego użytkowania.
• Zaciski śrubowe – wygodne podłączenie przewodów zasilających i taśmy LED.
• Kompaktowe wymiary 127 × 42 × 33 mm – możliwość montażu w zabudowie.

Metalowa obudowa – skuteczniejsze odprowadzanie ciepła

Sterownik RGB OPTICON 30A został wyposażony w wytrzymałą metalową obudowę w kolorze czarnym.

Jest to szczególnie ważna cecha w przypadku urządzeń przeznaczonych do sterowania oświetleniem LED o większej mocy.

Podczas pracy elementy elektroniczne sterownika generują ciepło. Metalowa konstrukcja wspomaga jego odprowadzanie do otoczenia, co pomaga utrzymać odpowiednie warunki pracy urządzenia.

Najważniejsze korzyści metalowej obudowy

• Lepsze odprowadzanie ciepła niż w typowej obudowie z tworzywa sztucznego o podobnej konstrukcji.
• Solidna i sztywna konstrukcja.
• Większa odporność obudowy na przypadkowe uszkodzenia mechaniczne.
• Estetyczny wygląd.
• Możliwość zastosowania w instalacjach oświetleniowych o dużym obciążeniu.

Ważne: nawet przy zastosowaniu metalowej obudowy należy zapewnić sterownikowi odpowiednią wentylację. Nie należy montować go w miejscu narażonym na nadmierne nagrzewanie ani zakrywać materiałami izolacyjnymi.

Sterownik RGB 30A – do rozbudowanych instalacji taśm LED

Standardowe sterowniki RGB często posiadają mniejszą obciążalność prądową. W przypadku rozbudowanych instalacji, w których wykorzystywane są długie odcinki taśm LED lub duża liczba modułów RGB, konieczne jest zastosowanie odpowiednio wydajnego kontrolera.

Sterownik OPTICON 30A pozwala sterować oświetleniem o maksymalnym łącznym poborze prądu do 30 amperów.

Urządzenie może obsługiwać trzy kanały odpowiedzialne za podstawowe kolory:

• R – Red: czerwony.
• G – Green: zielony.
• B – Blue: niebieski.

Poprzez regulację jasności poszczególnych kanałów sterownik umożliwia uzyskanie wielu kolorów i efektów dekoracyjnych.

Uwaga: wartość 30A oznacza maksymalny łączny prąd sterownika. Przy projektowaniu instalacji należy dodatkowo uwzględnić dopuszczalne obciążenie każdego kanału RGB zgodnie z dokumentacją urządzenia.

Bezprzewodowy pilot radiowy RF 433,92MHz

Do zestawu dołączony jest pilot radiowy OPTICON RGB pracujący na częstotliwości 433,92MHz.

W przeciwieństwie do klasycznych pilotów na podczerwień pilot radiowy nie wymaga bezpośredniej widoczności pomiędzy nadajnikiem a odbiornikiem.

Dzięki temu sterownik może zostać umieszczony w niewidocznym miejscu instalacji, na przykład:

• w przestrzeni instalacyjnej sufitu podwieszanego,
• w zabudowie meblowej,
• za szafkami kuchennymi,
• za panelami dekoracyjnymi,
• w odpowiednich obudowach instalacyjnych,
• w zabudowie reklamowej,
• w przestrzeni technicznej witryny sklepowej.

Deklarowany zasięg pilota wynosi do 20 metrów. Rzeczywisty zasięg zależy od warunków montażu, rodzaju przeszkód oraz występujących zakłóceń radiowych.

Metalowe przeszkody i zamknięte obudowy mogą ograniczać zasięg komunikacji.

Funkcje pilota RGB OPTICON

Dołączony pilot umożliwia wygodną obsługę oświetlenia LED RGB bez konieczności korzystania z tradycyjnego przełącznika ściennego.

• Włączanie oświetlenia – szybkie uruchomienie taśm LED RGB.
• Wyłączanie oświetlenia – wygodne wyłączenie podświetlenia.
• Zmiana kolorów RGB – wybór odpowiedniej barwy światła.
• Regulacja jasności – dostosowanie intensywności świecenia.
• Dynamiczne efekty świetlne – uruchamianie programów zmiany kolorów.

Pilot posiada standardowe przyciski oraz kompaktowe wymiary 85 × 52 × 7 mm.

Zasilany jest za pomocą baterii CR2025.

Płynna regulacja jasności PWM

Sterownik RGB OPTICON wykorzystuje technologię PWM (Pulse Width Modulation), czyli modulację szerokości impulsu.

Metoda ta umożliwia regulację średniej mocy dostarczanej do poszczególnych kanałów LED poprzez odpowiednie sterowanie czasem załączenia napięcia.

Dzięki temu użytkownik może płynnie zmieniać jasność oświetlenia i dopasowywać ją do aktualnych potrzeb.

Zalety regulacji jasności

• Możliwość uzyskania delikatnego podświetlenia dekoracyjnego.
• Dopasowanie oświetlenia do pory dnia.
• Regulacja intensywności kolorów.
• Możliwość stworzenia nastrojowego oświetlenia.
• Dostosowanie jasności witryn i ekspozycji sklepowych.
• Możliwość ograniczenia poboru energii przy niższej jasności.

Zmiana kolorów RGB i dynamiczne efekty świetlne

Sterownik LED RGB OPTICON 30A umożliwia uzyskanie szerokiej gamy kolorów poprzez odpowiednie mieszanie światła czerwonego, zielonego i niebieskiego.

Użytkownik może dostosować kolor podświetlenia do charakteru wnętrza, wystroju pomieszczenia lub konkretnego zastosowania.

Oprócz ustawień statycznych sterownik obsługuje również dynamiczne programy świetlne, w których kolory zmieniają się automatycznie.

Efekty te sprawdzają się szczególnie w:

• salonach i pokojach dziennych,
• pokojach młodzieżowych,
• restauracjach i barach,
• hotelach,
• lokalach rozrywkowych,
• instalacjach dekoracyjnych,
• reklamach i ekspozycjach sklepowych.

Pamięć ostatniego ustawienia

Sterownik posiada funkcję pamięci ostatniego ustawienia.

Po ponownym podaniu zasilania urządzenie może przywrócić zapamiętany stan oświetlenia, dzięki czemu nie trzeba za każdym razem ponownie wybierać koloru i jasności.

Funkcja jest szczególnie przydatna w instalacjach, w których zasilanie bywa odłączane za pomocą tradycyjnego wyłącznika.

Sterownik RGB 12V i 24V DC – maksymalna moc 360W lub 720W

Sterownik współpracuje z instalacjami LED zasilanymi napięciem 12V DC oraz 24V DC.

Maksymalny łączny prąd wyjściowy wynosi 30A, dlatego maksymalna moc zależy od zastosowanego napięcia.

Moc obliczana jest według wzoru:

P [W] = U [V] × I [A]

• 12V × 30A = 360W.
• 24V × 30A = 720W.

Ważne: podane wartości dotyczą maksymalnej łącznej mocy podłączonego oświetlenia. Należy dodatkowo przestrzegać dopuszczalnego obciążenia poszczególnych kanałów RGB oraz zapewnić odpowiedni zapas obciążalności.

Ile metrów taśmy LED RGB można podłączyć do sterownika 30A?

Maksymalna długość taśmy LED RGB zależy od napięcia zasilania oraz poboru mocy na metr.

Przykładowo dla taśmy LED RGB o mocy 14,4W/m:

• 12V DC: 360W ÷ 14,4W/m = 25 metrów.
• 24V DC: 720W ÷ 14,4W/m = 50 metrów.

Są to wartości teoretyczne wynikające z maksymalnej łącznej mocy sterownika, a nie zalecane długości pojedynczego odcinka taśmy LED.

W rzeczywistych instalacjach należy uwzględnić:

• dopuszczalne obciążenie poszczególnych kanałów RGB,
• spadki napięcia na przewodach,
• przekrój przewodów zasilających,
• sposób doprowadzenia zasilania do taśm LED,
• maksymalną długość pojedynczego odcinka taśmy,
• wydajność zastosowanego zasilacza.

W rozbudowanych instalacjach często stosuje się kilka równoległych odcinków taśmy LED z odpowiednio rozprowadzonym zasilaniem.

Kompatybilność z taśmami i modułami LED RGB

Sterownik OPTICON RGB 30A przeznaczony jest do analogowego oświetlenia LED RGB zasilanego napięciem 12V lub 24V DC i sterowanego metodą PWM.

Przykładowe kompatybilne źródła światła

• Taśmy LED RGB 12V DC.
• Taśmy LED RGB 24V DC.
• Taśmy LED RGB SMD.
• Taśmy LED RGB COB.
• Moduły LED RGB 12V DC.
• Moduły LED RGB 24V DC.
• Kompatybilne oprawy LED RGB sterowane metodą PWM.

Ważne: sterownik przeznaczony jest do klasycznych analogowych instalacji RGB ze wspólnym dodatnim przewodem zasilającym i oddzielnymi kanałami R, G oraz B.

Nie jest to sterownik RGBW z dodatkowym kanałem białym W ani kontroler do cyfrowych, indywidualnie adresowanych taśm LED RGB wymagających sygnału danych.

Zastosowanie sterownika LED RGB OPTICON 30A

Dzięki dużej wydajności prądowej i możliwości sterowania radiowego urządzenie znajduje zastosowanie w wielu instalacjach dekoracyjnych i komercyjnych.

Oświetlenie sufitów podwieszanych

Sterownik umożliwia sterowanie kolorowymi taśmami LED RGB zamontowanymi w sufitach podwieszanych, wnękach i zabudowach gipsowo-kartonowych.

Możliwość regulacji jasności i zmiany kolorów pozwala dopasować oświetlenie do wystroju wnętrza.

Oświetlenie salonów i sypialni

Taśmy LED RGB sterowane pilotem pozwalają stworzyć dekoracyjne podświetlenie ścian, sufitów, mebli i elementów wyposażenia.

Podświetlenie mebli kuchennych

Sterownik może być stosowany do sterowania taśmami RGB zamontowanymi pod szafkami, w półkach, wnękach oraz zabudowie kuchennej.

Oświetlenie restauracji, barów i hoteli

Kolorowe oświetlenie RGB sprawdza się w lokalach usługowych, w których światło ma podkreślać charakter wnętrza.

Możliwość zmiany kolorów i uruchamiania efektów dynamicznych pozwala tworzyć różne aranżacje oświetleniowe.

Oświetlenie witryn sklepowych i ekspozycji

Sterownik może obsługiwać kompatybilne taśmy i moduły LED RGB wykorzystywane do podświetlania ekspozycji, półek, witryn i elementów dekoracyjnych.

Oświetlenie reklamowe

Duża wydajność prądowa sprawia, że sterownik może być stosowany w rozbudowanych instalacjach reklamowych wykorzystujących moduły LED RGB 12V lub 24V DC.

Jak podłączyć sterownik RGB OPTICON 30A?

Sterownik montuje się pomiędzy zasilaczem LED a taśmą RGB.

Podstawowy schemat połączenia:

Sieć 230V AC → zasilacz LED 12V/24V DC → sterownik OPTICON RGB 30A → taśma LED RGB

Zasilacz dostarcza odpowiednie napięcie stałe, natomiast sterownik odpowiada za regulację jasności poszczególnych kanałów RGB.

Podstawowe zasady podłączenia

1. Sprawdź napięcie znamionowe podłączanej taśmy LED RGB.
2. Dobierz stabilizowany zasilacz LED 12V lub 24V DC o odpowiedniej mocy.
3. Oblicz całkowity pobór prądu instalacji.
4. Sprawdź, czy łączny prąd nie przekracza 30A oraz czy zachowane są limity poszczególnych kanałów.
5. Odłącz zasilanie przed rozpoczęciem montażu.
6. Podłącz przewody zasilające do odpowiednich zacisków wejściowych sterownika, zachowując właściwą polaryzację.
7. Podłącz taśmę LED RGB do odpowiednich zacisków wyjściowych zgodnie z oznaczeniami urządzenia.
8. Sprawdź poprawność połączeń.
9. Włącz zasilanie.
10. W razie potrzeby sparuj pilot ze sterownikiem zgodnie z instrukcją.
11. Sprawdź działanie zmiany kolorów, regulacji jasności i efektów dynamicznych.

Ważne: sterownika nie wolno podłączać bezpośrednio do sieci 230V AC. Urządzenie wymaga napięcia stałego 12V lub 24V DC.

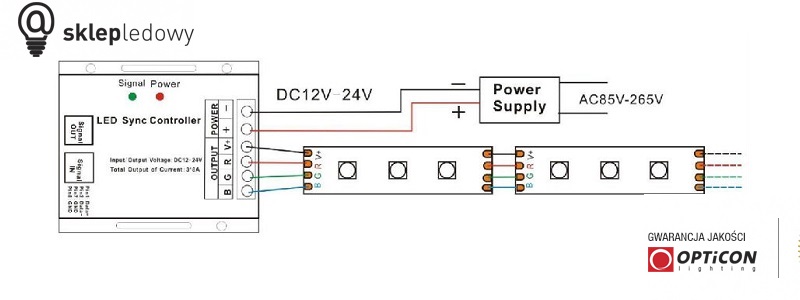

Schemat podłączenia zasilacza i taśmy LED RGB

Poniższy schemat przedstawia sposób podłączenia sterownika RGB OPTICON do zasilacza oraz taśmy LED RGB.

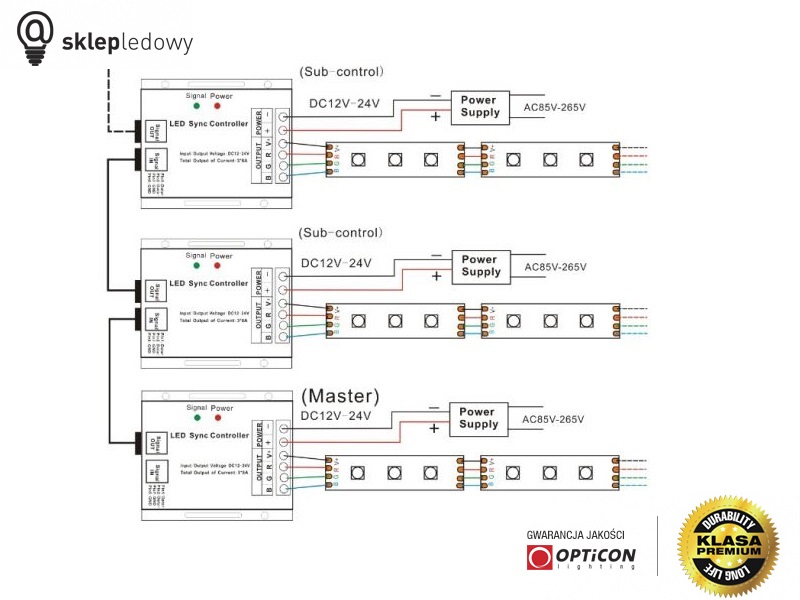

Schemat podłączenia dodatkowych sterowników RGB

W rozbudowanych instalacjach oświetlenia RGB można wykorzystywać więcej niż jeden sterownik, zgodnie z możliwościami danego systemu i przedstawionym schematem połączeń.

Przy projektowaniu takiej instalacji należy zapewnić odpowiednie zasilanie dla każdego urządzenia oraz przestrzegać dopuszczalnych parametrów elektrycznych.

Dobór zasilacza do sterownika RGB OPTICON 30A

Do prawidłowej pracy sterownika należy zastosować stabilizowany zasilacz LED typu Constant Voltage (CV), którego napięcie odpowiada napięciu znamionowemu podłączonej taśmy LED RGB.

• Do taśmy RGB 12V należy zastosować zasilacz 12V DC.
• Do taśmy RGB 24V należy zastosować zasilacz 24V DC.
• Moc zasilacza powinna uwzględniać całkowity pobór mocy oświetlenia oraz odpowiedni zapas.
• Nie należy przekraczać maksymalnego obciążenia sterownika.
• Przy dużych prądach należy dobrać odpowiedni przekrój przewodów i zabezpieczenia instalacji.

Przykład doboru zasilacza

Instalacja składa się z 20 metrów taśmy RGB 24V o mocy 14,4W/m.

Całkowita moc taśmy:

20 m × 14,4W/m = 288W

Prąd pobierany przez taśmę:

288W ÷ 24V = 12A

Łączny pobór prądu mieści się w zakresie pracy sterownika 30A, pod warunkiem zachowania dopuszczalnego obciążenia poszczególnych kanałów RGB.

Do takiej instalacji można rozważyć zastosowanie zasilacza LED 24V DC o mocy około 360W lub większej, zapewniającego odpowiedni zapas.

Zawartość zestawu

• 1 × sterownik LED RGB OPTICON 30A 12V/24V DC w metalowej obudowie.
• 1 × pilot radiowy OPTICON RGB RF 433,92MHz.

Do działania zestawu potrzebny jest odpowiedni zasilacz LED oraz kompatybilna taśma RGB. Pilot wymaga baterii CR2025. Dostarczona specyfikacja nie określa, czy bateria znajduje się w komplecie.

Dane techniczne sterownika RGB OPTICON 30A

• Marka: OPTICON.
• Typ: sterownik RGB LED PWM.
• Przeznaczenie: taśmy i moduły LED RGB.
• Transmisja: radiowa RF.
• Częstotliwość: 433,92MHz.
• Napięcie pracy: 12V / 24V DC.
• Maksymalny łączny prąd: 30A.
• Maksymalna łączna moc przy 12V: 360W.
• Maksymalna łączna moc przy 24V: 720W.
• Liczba kanałów: 3 (RGB).
• Regulacja jasności: tak, PWM.
• Zmiana kolorów RGB: tak.
• Programy dynamiczne: tak.
• Pamięć ostatniego ustawienia: tak.
• Zasięg sterowania: do 20 metrów.
• Złącza wejściowe: zaciski śrubowe.
• Złącza wyjściowe LED: zaciski śrubowe.
• Materiał obudowy: metal.
• Kolor obudowy: czarny.
• Długość: 127 mm.
• Szerokość: 42 mm.
• Wysokość: 33 mm.

Dane techniczne pilota RGB OPTICON RF 433,92MHz

• Marka: OPTICON.
• Typ: pilot RGB.
• Transmisja: radiowa RF.
• Częstotliwość: 433,92MHz.
• Zasięg: do 20 metrów.
• Zasilanie: bateria CR2025.
• Kolor: czarno-biały.
• Rodzaj przycisków: standardowe.
• Długość: 85 mm.
• Szerokość: 52 mm.
• Wysokość: 7 mm.

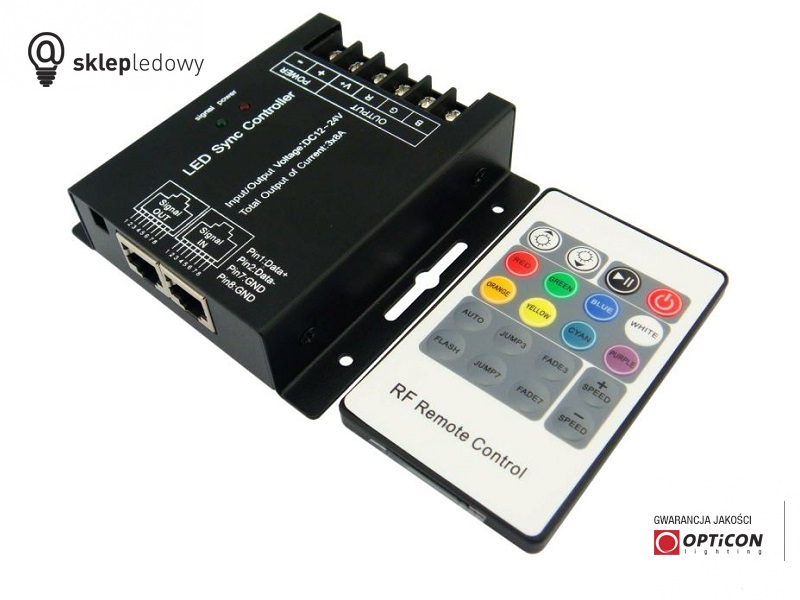

Zdjęcie sterownika RGB OPTICON 30A z pilotem radiowym

Najczęściej zadawane pytania – sterownik RGB OPTICON 30A

Czy sterownik działa z taśmami LED RGB 12V i 24V?

Tak. Sterownik obsługuje analogowe taśmy LED RGB zasilane napięciem 12V lub 24V DC.

Jaka jest maksymalna moc sterownika?

Maksymalna łączna moc wynosi 360W przy 12V DC oraz 720W przy 24V DC, przy maksymalnym łącznym prądzie 30A.

Czy sterownik nadaje się do długich taśm LED RGB?

Tak. Dzięki dużej wydajności prądowej może być wykorzystywany w rozbudowanych instalacjach, pod warunkiem odpowiedniego rozprowadzenia zasilania oraz zachowania dopuszczalnych obciążeń kanałów.

Czy metalowa obudowa odprowadza ciepło?

Tak. Metalowa konstrukcja wspomaga odprowadzanie ciepła z urządzenia. Podczas montażu należy jednak zapewnić odpowiednie warunki chłodzenia.

Czy pilot musi być skierowany na sterownik?

Nie. Komunikacja radiowa RF 433,92MHz nie wymaga bezpośredniej widoczności odbiornika.

Jaki jest zasięg pilota?

Deklarowany zasięg wynosi do 20 metrów. Rzeczywisty zasięg zależy od warunków montażu.

Jaką baterię wykorzystuje pilot?

Pilot zasilany jest baterią CR2025.

Czy sterownik umożliwia regulację jasności?

Tak. Urządzenie wykorzystuje technologię PWM i umożliwia płynną regulację jasności.

Czy sterownik obsługuje taśmy RGBW?

Nie w pełnym zakresie. Jest to sterownik trzykanałowy RGB, bez osobnego wyjścia W. Do niezależnego sterowania białym kanałem taśmy RGBW należy zastosować sterownik RGBW.

Czy sterownik obsługuje taśmy LED COB RGB?

Tak, jeżeli taśma COB RGB jest kompatybilna z analogowym sterowaniem PWM i pracuje przy napięciu 12V lub 24V DC.

Czy sterownik obsługuje cyfrowe taśmy adresowalne RGB?

Nie. Urządzenie przeznaczone jest do klasycznych analogowych taśm RGB, a nie do taśm wymagających cyfrowego sygnału danych.

Czy można podłączyć sterownik bezpośrednio do 230V AC?

Nie. Urządzenie wymaga zasilania napięciem stałym 12V lub 24V DC z odpowiedniego zasilacza LED.

Dlaczego warto wybrać sterownik RGB OPTICON 30A?

Sterownik LED RGB OPTICON 30A 12V/24V DC z pilotem radiowym RF 433,92MHz to wydajne rozwiązanie do bezprzewodowego sterowania kolorowym oświetleniem LED.

Najważniejsze zalety urządzenia to solidna metalowa obudowa, wysoka wydajność prądowa 30A, maksymalna łączna moc do 720W, komunikacja radiowa do 20 metrów, płynna regulacja jasności PWM oraz możliwość zmiany kolorów i uruchamiania efektów dynamicznych.

Urządzenie sprawdzi się zarówno w domowych instalacjach dekoracyjnych, jak i w rozbudowanych systemach oświetlenia RGB stosowanych w lokalach usługowych, witrynach sklepowych i reklamach świetlnych.

Wybierz sterownik OPTICON RGB 30A i wygodnie steruj rozbudowanym oświetleniem RGB za pomocą jednego pilota radiowego.
