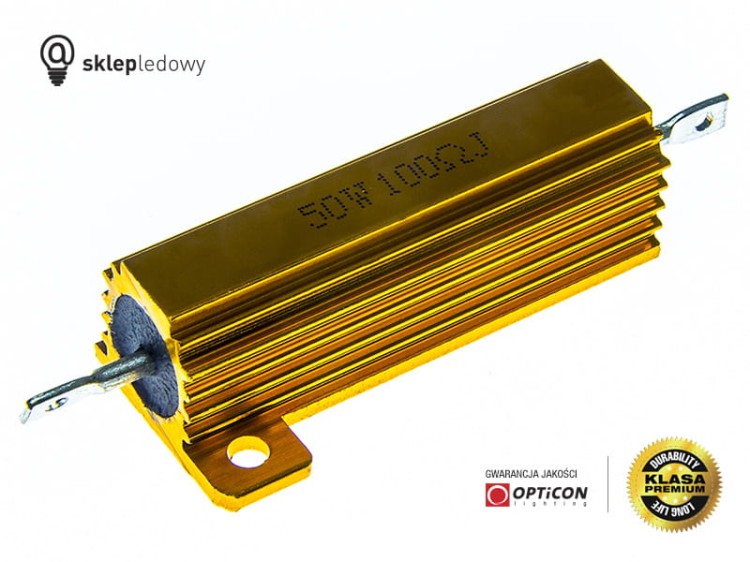

Rezystor - 50W / 100ohm dla Żarówek Led

Rezystor LED CANBUS OPTICON 50W 100Ω – filtr błędu spalonej żarówki 12V, eliminator błędów LED

Rezystor LED CANBUS OPTICON 50W 100Ω to rezystor obciążeniowy przeznaczony do samochodowych instalacji oświetleniowych 12V DC. Jego zadaniem jest zwiększenie poboru prądu przez obwód elektryczny po wymianie tradycyjnych żarówek halogenowych lub żarowych na energooszczędne żarówki samochodowe LED.

W wielu nowoczesnych samochodach elektroniczny układ kontroli oświetlenia monitoruje pobór prądu przez poszczególne źródła światła. Po zamontowaniu żarówek LED pobór energii jest zazwyczaj znacznie niższy niż w przypadku fabrycznych żarówek. Sterownik pojazdu może wtedy błędnie rozpoznać prawidłowo działającą żarówkę LED jako przepaloną.

Objawem takiej sytuacji może być komunikat o przepalonej żarówce, kontrolka awarii oświetlenia lub nieprawidłowe działanie wybranego obwodu oświetleniowego.

Rezystor CANBUS OPTICON 100Ω 50W zwiększa obciążenie elektryczne instalacji, dzięki czemu w odpowiednio dobranych obwodach może pomóc wyeliminować komunikaty o przepalonej żarówce po zastosowaniu zamienników LED.

Przy napięciu 12V DC rezystor o wartości 100Ω pobiera około 0,12A, co odpowiada dodatkowemu obciążeniu wynoszącemu 1,44W.

Jest to znacznie mniejsze obciążenie niż w przypadku rezystorów 50Ω, 25Ω, 15Ω, 10Ω, 8Ω i 6Ω. Dzięki temu model 100Ω może być odpowiednim rozwiązaniem w instalacjach, które wymagają jedynie niewielkiego zwiększenia poboru prądu.

Produkt powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie samochodowego oświetlenia LED. Stanowi praktyczny element pomocniczy podczas modernizacji fabrycznego oświetlenia pojazdów na technologię LED.

Najważniejsze zalety rezystora CANBUS OPTICON 50W 100Ω

• Rezystancja 100Ω – umożliwia niewielkie zwiększenie obciążenia instalacji elektrycznej.
• Moc znamionowa 50W – rezystor dużej mocy w aluminiowej obudowie.
• Pomaga usuwać błędy przepalonej żarówki po zamontowaniu oświetlenia LED.
• Dodatkowe obciążenie 1,44W przy 12V – odpowiednie do wybranych obwodów wymagających małego zwiększenia poboru prądu.
• Niewielki pobór prądu – około 0,12A przy 12V.
• Przeznaczony do instalacji 12V DC – stosowanych w wielu samochodach osobowych i dostawczych.
• Możliwość współpracy z różnymi żarówkami LED – po sprawdzeniu parametrów obwodu.
• Aluminiowa obudowa – ułatwia odprowadzanie ciepła.
• Montaż równoległy – do odpowiedniego obwodu zasilania żarówki LED.
• Możliwość zachowania zamontowanej żarówki LED bez konieczności wymiany na model z większym obciążeniem.
• Kompaktowe wymiary 50 × 16 mm.
• Marka OPTICON – wieloletnie doświadczenie w samochodowym oświetleniu LED.

Jak działa rezystor LED CANBUS 100Ω?

Tradycyjne żarówki samochodowe pobierają więcej energii niż ich energooszczędne odpowiedniki LED. W samochodach wyposażonych w elektroniczny system kontroli oświetlenia różnica w poborze prądu może powodować nieprawidłowe rozpoznawanie stanu żarówki.

Rezystor obciążeniowy OPTICON 100Ω podłącza się równolegle do odpowiedniego obwodu żarówki LED.

Po włączeniu oświetlenia przez rezystor przepływa dodatkowy prąd, zwiększając całkowite obciążenie instalacji.

Dzięki temu sterownik samochodu może rozpoznawać obwód jako prawidłowo obciążony, co w wielu przypadkach pomaga usunąć komunikaty o awarii oświetlenia.

Ważne: rezystor nie komunikuje się bezpośrednio z magistralą CANBUS. Określenie „rezystor CANBUS” jest popularną nazwą handlową rezystora obciążeniowego stosowanego przy modernizacji oświetlenia samochodowego.

Filtr błędu spalonej żarówki LED – kiedy warto zastosować rezystor 100Ω?

Rezystor CANBUS OPTICON 50W 100Ω może być pomocny w samochodach, w których po wymianie tradycyjnej żarówki na LED pojawiają się problemy związane ze zbyt małym poborem prądu.

Najczęstsze objawy

• Komunikat o przepalonej żarówce na desce rozdzielczej.
• Kontrolka informująca o usterce oświetlenia.
• Nieprawidłowe wykrywanie zamontowanej żarówki LED.
• Wyłączanie obwodu oświetleniowego przez sterownik w niektórych samochodach.
• Problemy z kontrolą oświetlenia po wymianie fabrycznej żarówki na LED.

Rezystor pomaga przede wszystkim wtedy, gdy przyczyną problemu jest niewystarczające obciążenie elektryczne. Nie usuwa wszystkich możliwych przyczyn nieprawidłowej pracy oświetlenia, takich jak uszkodzone przewody, niewłaściwa polaryzacja czy awaria sterownika.

Rezystor CANBUS 100Ω do żarówek W5W T10 LED i oświetlenia tablicy rejestracyjnej

Jednym z możliwych zastosowań rezystora OPTICON 100Ω 50W jest współpraca z samochodowymi żarówkami LED o niewielkim poborze mocy.

W wielu samochodach fabryczne żarówki pozycyjne, tablicy rejestracyjnej lub oświetlenia wnętrza mają stosunkowo niewielką moc. Po zastąpieniu ich energooszczędnymi źródłami LED układ kontroli oświetlenia może wykryć zbyt małe obciążenie.

Rezystor 100Ω zapewnia dodatkowy pobór mocy około 1,44W przy 12V, dzięki czemu może pomóc w prawidłowym rozpoznawaniu żarówki LED przez sterownik pojazdu.

Przykładowe typy żarówek LED

• W5W T10 LED – światła pozycyjne, oświetlenie tablicy rejestracyjnej i wybrane lampki samochodowe.
• C5W LED – oświetlenie tablicy rejestracyjnej oraz wnętrza.
• Festoon LED SV8.5 – zamienniki żarówek rurkowych o różnych długościach.
• R5W LED – wybrane obwody oświetlenia samochodowego.
• T4W LED – wybrane lampki pozycyjne i pomocnicze.
• W3W LED – żarówki stosowane w wybranych instalacjach.

Rezystor jest podłączany do przewodów odpowiedniego obwodu, dlatego jego zastosowanie nie zależy bezpośrednio od trzonka żarówki. O możliwości użycia decydują parametry instalacji i wymagane dodatkowe obciążenie.

Rezystor CANBUS 100Ω, 50Ω, 25Ω, 15Ω, 10Ω, 8Ω czy 6Ω – jaka jest różnica?

Rezystory obciążeniowe 100Ω, 50Ω, 25Ω, 15Ω, 10Ω, 8Ω i 6Ω pełnią podobną funkcję, ale różnią się wartością rezystancji, a przez to poborem prądu i mocą wydzielaną w postaci ciepła.

Rezystor 100Ω powoduje najmniejsze obciążenie instalacji spośród tych siedmiu modeli przy takim samym napięciu.

Porównanie rezystorów przy napięciu 12V DC

Kiedy wybrać rezystor 100Ω? Gdy do prawidłowego działania układu kontroli oświetlenia wystarcza dodatkowe obciążenie około 1,44W przy 12V.

Kiedy wybrać rezystor 50Ω? Gdy potrzebne jest dodatkowe obciążenie około 2,88W przy 12V.

Kiedy wybrać rezystor 25Ω? Gdy instalacja wymaga dodatkowego obciążenia około 5,76W przy 12V.

Kiedy wybrać rezystor 15Ω? Gdy potrzebne jest dodatkowe obciążenie około 9,6W przy 12V.

Kiedy wybrać rezystor 10Ω? Gdy wymagane jest dodatkowe obciążenie około 14,4W przy 12V.

Kiedy wybrać rezystor 8Ω? Gdy potrzebne jest dodatkowe obciążenie około 18W przy 12V.

Kiedy wybrać rezystor 6Ω? Gdy potrzebne jest obciążenie około 24W przy 12V, a obwód i warunki chłodzenia pozwalają na jego zastosowanie.

Dobór rezystora powinien uwzględniać moc fabrycznej żarówki, pobór prądu zamiennika LED i sposób kontroli oświetlenia przez samochód.

Co oznacza 50W 100Ω? Moc rezystora a rzeczywisty pobór energii

Oznaczenie 50W 100Ω opisuje dwa podstawowe parametry produktu:

• 100Ω – rezystancja elektryczna.
• 50W – znamionowa moc, którą rezystor może rozpraszać przy zapewnieniu odpowiednich warunków chłodzenia.

Oznaczenie 50W nie oznacza, że rezystor zawsze pobiera 50W. Rzeczywista moc zależy od napięcia podanego na rezystor.

Przykładowe obciążenie rezystora 100Ω

• Przy 12V DC: około 0,12A i 1,44W.
• Przy 13,8V DC: około 0,138A i 1,90W.
• Przy 14,4V DC: około 0,144A i 2,07W.

Wartości obliczono na podstawie prawa Ohma dla rezystancji 100Ω. Rzeczywisty pobór prądu może różnić się w zależności od tolerancji i temperatury rezystora.

Podczas pracy silnika napięcie w instalacji samochodowej może być wyższe niż nominalne 12V, dlatego należy uwzględnić zwiększone wydzielanie ciepła.

Dlaczego warto zastosować zewnętrzny rezystor CANBUS?

Niektóre żarówki LED posiadają dodatkowe obciążenie wbudowane w swoją konstrukcję. W innych przypadkach stosuje się zewnętrzny rezystor CANBUS, który można zamontować w odpowiednio dobranym miejscu instalacji.

Zalety zewnętrznego rezystora obciążeniowego

• Oddzielenie źródła ciepła od żarówki LED – rezystor można umieścić poza oprawą żarówki.
• Możliwość współpracy z różnymi żarówkami LED – po sprawdzeniu parametrów obwodu.
• Możliwość zachowania zamontowanej żarówki LED – jeśli przyczyną błędu jest zbyt niski pobór prądu.
• Aluminiowa obudowa – ułatwia odprowadzanie ciepła do odpowiedniej powierzchni.
• Dobór obciążenia – możliwość zastosowania rezystora o wartości odpowiadającej wymaganiom instalacji.

Zewnętrzny rezystor jest elementem obciążeniowym. Nie pełni funkcji stabilizatora napięcia, filtra zakłóceń ani zabezpieczenia przeciwprzepięciowego.

Jak podłączyć rezystor LED CANBUS OPTICON 100Ω?

Rezystor CANBUS 50W 100Ω należy podłączyć równolegle do odpowiedniego obwodu żarówki LED.

Oznacza to podłączenie rezystora pomiędzy przewodem zasilającym wybraną żarówkę a jej przewodem powrotnym lub masą, zgodnie z konstrukcją instalacji elektrycznej samochodu.

Podstawowe zasady montażu

1. Wyłącz zasilanie obwodu oświetleniowego.
2. Zidentyfikuj właściwe przewody zasilające żarówkę LED.
3. Sprawdź napięcie instalacji i sposób sterowania oświetleniem.
4. Podłącz rezystor równolegle do obwodu żarówki LED.
5. Zamocuj aluminiową obudowę do odpowiedniego metalowego elementu odprowadzającego ciepło.
6. Poprowadź przewody z dala od nagrzewającej się obudowy rezystora.
7. Zabezpiecz połączenia elektryczne przed wilgocią i uszkodzeniem.
8. Sprawdź prawidłowe działanie oświetlenia oraz temperaturę rezystora.

Ważne: rezystora nie należy podłączać szeregowo z żarówką LED. Nie należy również montować go bezpośrednio między stałym plusem akumulatora a masą, ponieważ powodowałoby to niepotrzebny pobór energii po wyłączeniu oświetlenia.

Bezpieczny montaż – aluminiowy rezystor CANBUS może nagrzewać się podczas pracy

Rezystor LED CANBUS OPTICON 50W 100Ω podczas pracy wydziela ciepło. Energia elektryczna pobierana przez rezystor jest zamieniana na energię cieplną.

Chociaż model 100Ω generuje stosunkowo niewielkie obciążenie, nadal należy zapewnić odpowiednie warunki montażu.

Najważniejsze zasady bezpieczeństwa

• Montuj rezystor na metalowej powierzchni odpowiedniej do odprowadzania ciepła.
• Nie montuj go bezpośrednio na plastiku, tapicerce ani elementach wrażliwych na temperaturę.
• Nie umieszczaj rezystora przy przewodach, izolacji ani materiałach łatwopalnych.
• Zapewnij odpowiednią wentylację i przestrzeń do oddawania ciepła.
• Nie dotykaj rezystora podczas pracy ani bezpośrednio po wyłączeniu, zanim ostygnie.
• Sprawdź obciążalność obwodu i dobierz odpowiednie zabezpieczenie elektryczne.

Uwaga: moc znamionowa 50W zakłada odpowiednie warunki odprowadzania ciepła. Rzeczywista temperatura rezystora zależy od napięcia, czasu pracy, sposobu montażu i warunków otoczenia.

Zastosowanie rezystora LED CANBUS 100Ω 50W

Rezystor OPTICON 100Ω może być wykorzystywany w różnych obwodach oświetlenia samochodowego, jeśli wymagane dodatkowe obciążenie jest zgodne z jego parametrami.

Światła pozycyjne LED W5W T10

Rezystor może być pomocny w wybranych instalacjach świateł pozycyjnych, w których po zamontowaniu żarówek LED pojawia się komunikat o przepalonej żarówce. Wartość 100Ω zapewnia mniejsze dodatkowe obciążenie niż popularne rezystory 50Ω, 25Ω i 10Ω.

Oświetlenie tablicy rejestracyjnej LED

W wybranych samochodach może pomóc usunąć komunikat o przepalonej żarówce po wymianie tradycyjnych żarówek oświetlenia tablicy rejestracyjnej na zamienniki LED.

Oświetlenie wnętrza samochodu LED

Może być stosowany w odpowiednio dobranych obwodach oświetlenia kabiny, schowka lub bagażnika, jeżeli układ sterowania wymaga dodatkowego obciążenia.

Oświetlenie obrysowe LED

W wybranych instalacjach może pomagać w prawidłowym wykrywaniu źródeł światła LED przez układ kontroli oświetlenia.

Modernizacja oświetlenia samochodowego na LED

Rezystor może stanowić element pomocniczy podczas wymiany fabrycznych żarówek na zamienniki LED, jeżeli układ kontroli oświetlenia wymaga dodatkowego obciążenia.

Czy rezystor CANBUS OPTICON 100Ω pasuje do każdego samochodu?

Rezystor LED CANBUS OPTICON 50W 100Ω jest uniwersalnym elementem obciążeniowym, ale jego skuteczność zależy od konstrukcji instalacji elektrycznej pojazdu.

Nie wszystkie samochody kontrolują oświetlenie w ten sam sposób. W niektórych pojazdach dodatkowy rezystor skutecznie eliminuje błędy, natomiast w innych może być konieczne zastosowanie innego rozwiązania.

Przed montażem warto sprawdzić:

• Moc fabrycznej żarówki.
• Moc zamontowanego zamiennika LED.
• Napięcie pracy obwodu.
• Sposób kontroli oświetlenia przez sterownik pojazdu.
• Wymagane dodatkowe obciążenie.
• Dopuszczalny pobór prądu w obwodzie.
• Możliwość bezpiecznego zamocowania rezystora.

Rezystor CANBUS OPTICON – pomoc przy wymianie fabrycznych żarówek na LED

Nowoczesne żarówki samochodowe LED o odpowiednim trzonku i wymiarach mogą zastępować tradycyjne żarówki halogenowe lub żarowe w kompatybilnych oprawach bez konieczności modyfikowania samego mocowania.

W części samochodów po takiej wymianie pojawia się jednak komunikat o przepalonej żarówce lub problem nieprawidłowej pracy oświetlenia.

Rezystor LED CANBUS OPTICON 100Ω 50W może pomóc rozwiązać problem wynikający ze zbyt małego obciążenia instalacji, bez konieczności wymiany wybranej żarówki LED.

Rezystor jest dodatkowym elementem elektrycznym podłączanym do instalacji. Nie zastępuje żarówki w jej fabrycznej oprawce i wymaga wykonania odpowiedniego połączenia równoległego oraz bezpiecznego mocowania.

OPTICON – wieloletnie doświadczenie w samochodowym oświetleniu LED

Rezystor LED CANBUS OPTICON 50W 100Ω powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie samochodowego oświetlenia LED.

OPTICON oferuje rozwiązania związane z modernizacją oświetlenia samochodowego, w tym żarówki LED oraz akcesoria pomocnicze przeznaczone do współpracy z instalacjami elektrycznymi pojazdów.

Rezystor obciążeniowy 100Ω 50W jest praktycznym elementem pozwalającym rozwiązywać wybrane problemy związane z kontrolą poboru prądu po wymianie tradycyjnego oświetlenia na LED.

Dane techniczne rezystora LED CANBUS OPTICON 50W 100Ω

• Marka: OPTICON.
• Rodzaj produktu: rezystor obciążeniowy LED CANBUS.
• Popularne określenia: filtr błędu spalonej żarówki, eliminator błędów LED, warning canceller.
• Rezystancja: 100Ω (100 omów).
• Moc znamionowa: 50W.
• Przeznaczenie: samochodowe instalacje oświetleniowe 12V DC.
• Obciążenie przy 12V DC: około 1,44W.
• Pobór prądu przy 12V DC: około 0,12A.
• Obciążenie przy 13,8V DC: około 1,90W.
• Pobór prądu przy 13,8V DC: około 0,138A.
• Obciążenie przy 14,4V DC: około 2,07W.
• Pobór prądu przy 14,4V DC: około 0,144A.
• Materiał obudowy: aluminium.
• Sposób podłączenia: równolegle do obwodu żarówki LED.
• Wymiary podane w specyfikacji: 50 × 16 mm.
• Główne zastosowanie: zwiększenie obciążenia instalacji po montażu LED.
• Funkcja: ograniczanie błędów kontroli oświetlenia w kompatybilnych pojazdach.

Wymiary rezystora CANBUS 100Ω

• Długość: 50 mm.
• Drugi wymiar podany w specyfikacji: 16 mm.

Przed montażem należy uwzględnić ilość dostępnego miejsca, sposób prowadzenia przewodów oraz możliwość prawidłowego odprowadzania ciepła.

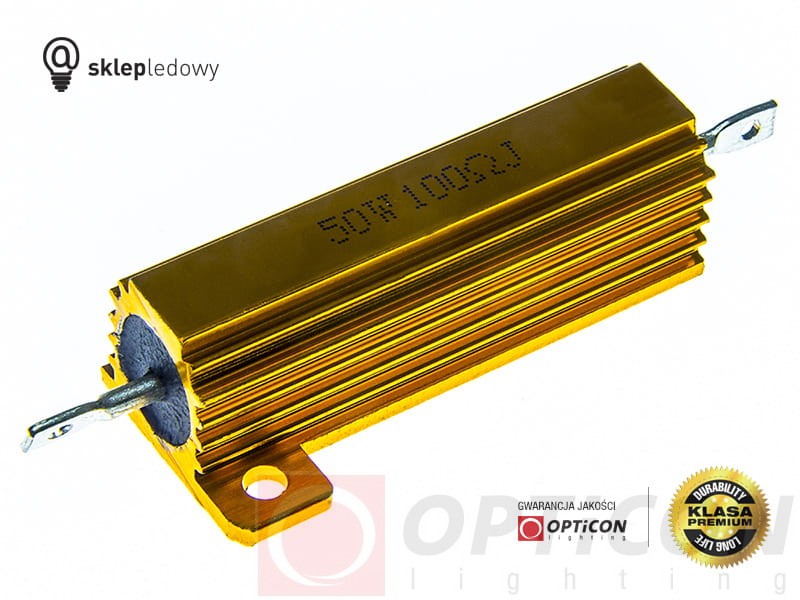

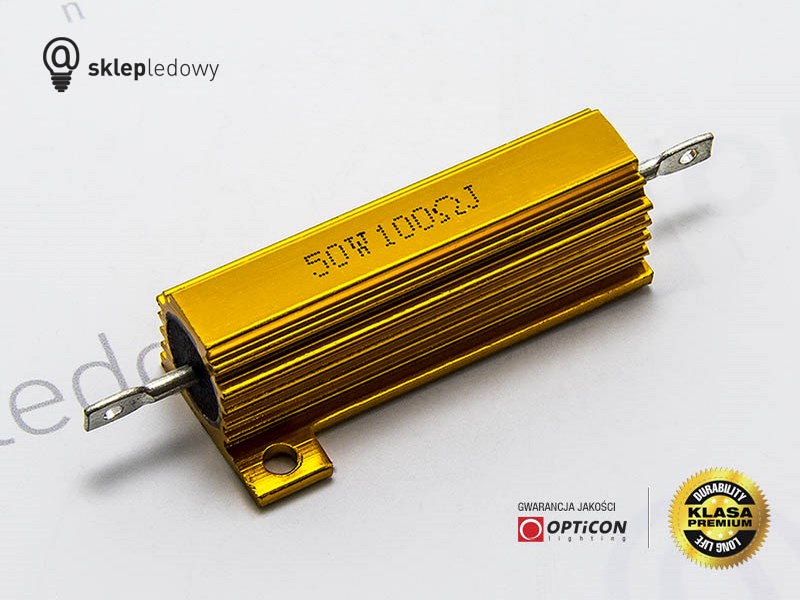

Zdjęcie rezystora LED CANBUS OPTICON 50W 100Ω

Dlaczego warto wybrać rezystor CANBUS OPTICON 100Ω 50W?

Rezystor LED CANBUS OPTICON 50W 100Ω to praktyczne rozwiązanie dla osób, które po zamontowaniu żarówek samochodowych LED spotykają się z komunikatami o przepalonej żarówce lub nieprawidłowym działaniem układu kontroli oświetlenia.

Dzięki rezystancji 100Ω, mocy znamionowej 50W, aluminiowej obudowie oraz możliwości montażu równoległego produkt pozwala zwiększyć obciążenie obwodu oświetleniowego w wielu samochodach z instalacją 12V DC.

Wybierz OPTICON – rezystor CANBUS opracowany z wykorzystaniem wieloletniego doświadczenia firmy w samochodowym oświetleniu LED.
