Rezystor - 50W / 100ohm dla Żarówek Led - Szybki zestaw

Rezystor LED CANBUS OPTICON 50W 100Ω z przewodami i szybkozłączkami – filtr błędu spalonej żarówki 12V

Rezystor LED CANBUS OPTICON 50W 100Ω z przewodami i szybkozłączkami to rezystor obciążeniowy przeznaczony do samochodowych instalacji oświetleniowych 12V DC. Produkt pomaga eliminować komunikaty o przepalonej żarówce, które mogą pojawiać się po wymianie tradycyjnych żarówek samochodowych na energooszczędne żarówki LED.

Rezystor o wartości 100Ω (100 Ohm) zwiększa obciążenie obwodu elektrycznego o około 1,44W przy napięciu 12V DC. Dzięki temu w odpowiednio dobranych instalacjach może poprawić współpracę zamontowanych żarówek LED z elektronicznym systemem kontroli oświetlenia samochodu.

Model 100Ω wyróżnia się bardzo niewielkim dodatkowym poborem prądu. W porównaniu z rezystorami 6Ω, 8Ω, 10Ω, 15Ω, 25Ω, 39Ω i 50Ω powoduje najmniejsze obciążenie elektryczne przy takim samym napięciu zasilania.

Rezystor 100Ω może być szczególnie przydatny w wybranych obwodach oświetlenia o niewielkiej mocy, w których system kontroli żarówek wymaga tylko nieznacznego zwiększenia poboru prądu.

W zestawie znajdują się przewody przyłączeniowe o długości 10 cm oraz dwie szybkozłączki montażowe, które ułatwiają podłączenie rezystora do instalacji samochodowej bez konieczności lutowania przewodów.

Produkt posiada aluminiową obudowę o wymiarach 50 × 16 mm, która wspomaga odprowadzanie ciepła podczas pracy.

Rezystor CANBUS OPTICON 50W 100Ω powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie samochodowego oświetlenia LED. Stanowi praktyczne rozwiązanie dla osób modernizujących fabryczne oświetlenie samochodów oraz warsztatów zajmujących się montażem żarówek LED.

Najważniejsze zalety rezystora CANBUS OPTICON 50W 100Ω

• Pomaga usuwać błędy przepalonej żarówki LED w odpowiednio dobranych instalacjach.
• Rezystancja 100Ω – niewielkie dodatkowe obciążenie elektryczne.
• Moc znamionowa 50W – rezystor dużej mocy w aluminiowej obudowie.
• Obciążenie około 1,44W przy 12V DC – rozwiązanie do obwodów wymagających małego dodatkowego poboru prądu.
• Dwukrotnie mniejsze obciążenie niż rezystor 50Ω przy takim samym napięciu.
• Czterokrotnie mniejsze obciążenie niż rezystor 25Ω przy takim samym napięciu.
• Możliwość współpracy z żarówkami W5W T10 LED, C5W LED i H6W BAX9s LED – po sprawdzeniu wymagań instalacji.
• Kompletny zestaw montażowy – rezystor, przewody oraz dwie szybkozłączki.
• Przewody o długości 10 cm – ułatwiają wykonanie połączenia elektrycznego.
• Dwie szybkozłączki montażowe – możliwość podłączenia bez lutowania.
• Aluminiowa obudowa – wspomaga odprowadzanie ciepła.
• Wymiary 50 × 16 mm – kompaktowa konstrukcja ułatwiająca montaż.
• Montaż równoległy – do odpowiedniego obwodu żarówki LED.
• Możliwość zachowania zamontowanej żarówki LED bez konieczności wymiany na model o większym poborze prądu.
• Marka OPTICON – wieloletnie doświadczenie w samochodowym oświetleniu LED.

Rezystor CANBUS 100Ω – niewielkie dodatkowe obciążenie instalacji samochodowej

Jedną z najważniejszych cech rezystora LED CANBUS OPTICON 50W 100Ω jest stosunkowo duża rezystancja, dzięki której dodatkowy pobór energii jest niewielki.

Przy napięciu 12V DC rezystor pobiera około 0,12A, co odpowiada mocy około 1,44W.

Dla porównania rezystor 50Ω przy tym samym napięciu pobiera około 2,88W, a rezystor 25Ω około 5,76W.

Oznacza to, że model 100Ω może być odpowiednim rozwiązaniem w obwodach, w których do prawidłowego wykrywania żarówki LED wystarczy niewielkie zwiększenie obciążenia elektrycznego.

Ważne: mniejszy pobór prądu nie oznacza automatycznie większej skuteczności. Jeżeli sterownik samochodu wymaga znacznego dodatkowego obciążenia, rezystor 100Ω może być niewystarczający.

Rezystor CANBUS 100Ω do żarówek W5W T10 LED, C5W LED i H6W BAX9s LED

Rezystor OPTICON 50W 100Ω może być stosowany w wybranych samochodowych obwodach oświetleniowych, w których po wymianie tradycyjnych żarówek na LED pojawia się komunikat o przepalonej żarówce.

W wielu pojazdach elektroniczny system kontroli oświetlenia monitoruje pobór prądu przez poszczególne źródła światła.

Po zamontowaniu energooszczędnej żarówki LED pobór energii może być znacznie niższy niż w przypadku tradycyjnej żarówki żarnikowej.

Jeżeli sterownik wykryje zbyt małe obciążenie, może wyświetlić komunikat o awarii oświetlenia pomimo prawidłowego działania żarówki LED.

Rezystor CANBUS do W5W T10 LED

Żarówki W5W T10 LED należą do najpopularniejszych zamienników tradycyjnych żarówek samochodowych o mocy 5W.

Stosowane są między innymi w:

• Światłach pozycyjnych.
• Oświetleniu tablicy rejestracyjnej.
• Oświetleniu wnętrza pojazdu.
• Oświetleniu bagażnika.
• Oświetleniu schowka.
• Wybranych lampkach pomocniczych.

Po wymianie tradycyjnej żarówki W5W na LED system kontroli oświetlenia może zgłaszać błąd.

Rezystor CANBUS OPTICON 100Ω zwiększa obciążenie obwodu o około 1,44W przy 12V DC, co w niektórych samochodach może pomóc wyeliminować komunikat o przepalonej żarówce.

Skuteczność zależy od poboru prądu samej żarówki LED oraz wymagań sterownika pojazdu.

Rezystor CANBUS do C5W Festoon LED

Żarówki C5W LED, określane również jako żarówki rurkowe lub Festoon LED, stosowane są między innymi w oświetleniu tablicy rejestracyjnej oraz wnętrza samochodu.

W pojazdach wyposażonych w system kontroli przepalenia żarówek po zamontowaniu energooszczędnego zamiennika LED może pojawić się komunikat o usterce.

Rezystor OPTICON 100Ω może zwiększyć obciążenie takiego obwodu, jeżeli wymagane dodatkowe obciążenie mieści się w zakresie zapewnianym przez ten model.

Rezystor CANBUS do H6W BAX9s LED

Żarówki H6W BAX9s LED stosowane są w wybranych samochodowych układach oświetlenia.

Po wymianie tradycyjnej żarówki na LED elektroniczny sterownik pojazdu może wykrywać zbyt mały pobór prądu.

Rezystor CANBUS OPTICON 50W 100Ω może poprawić współpracę żarówki LED z instalacją samochodową poprzez zwiększenie obciążenia elektrycznego obwodu.

Ważne: rezystor nie jest przeznaczony wyłącznie do konkretnego trzonka żarówki. Jego dobór zależy przede wszystkim od wymaganego dodatkowego obciążenia oraz sposobu działania systemu kontroli oświetlenia w samochodzie.

Jak działa rezystor LED CANBUS 100Ω?

Nowoczesne żarówki samochodowe LED pobierają zazwyczaj znacznie mniej energii niż tradycyjne żarówki żarnikowe.

W wielu pojazdach elektroniczny system kontroli oświetlenia monitoruje pobór prądu przez poszczególne obwody.

Jeżeli pobór prądu jest zbyt niski, sterownik może rozpoznać taki stan jako przepalenie żarówki i wyświetlić komunikat o awarii.

Rezystor obciążeniowy OPTICON 100Ω podłącza się równolegle do odpowiedniego obwodu żarówki LED.

Po włączeniu oświetlenia przez rezystor przepływa dodatkowy prąd, zwiększając całkowite obciążenie elektryczne instalacji.

Przy napięciu 12V DC rezystor pobiera około 0,12A, co odpowiada mocy około 1,44W.

Dzięki temu w odpowiednio dobranych instalacjach sterownik może prawidłowo rozpoznawać zamontowane źródło światła LED.

Ważne: określenie CANBUS jest popularną nazwą handlową rezystorów obciążeniowych stosowanych przy modernizacji oświetlenia samochodowego. Rezystor nie komunikuje się bezpośrednio z magistralą CAN, lecz zwiększa pobór prądu przez obwód elektryczny.

Filtr błędu spalonej żarówki LED – kiedy warto zastosować rezystor 100Ω?

Rezystor CANBUS OPTICON 50W 100Ω może być pomocny wtedy, gdy po wymianie fabrycznej żarówki na LED pojawia się komunikat o awarii oświetlenia, mimo że zamontowana żarówka działa prawidłowo.

Model 100Ω zapewnia mniejsze dodatkowe obciążenie niż rezystory 6Ω, 8Ω, 10Ω, 15Ω, 25Ω, 39Ω i 50Ω.

Jest więc rozwiązaniem do wybranych instalacji, w których wystarczy niewielkie zwiększenie poboru prądu.

Najczęstsze objawy zbyt małego obciążenia instalacji

• Komunikat o przepalonej żarówce na desce rozdzielczej.
• Kontrolka informująca o usterce oświetlenia.
• Nieprawidłowe wykrywanie zamontowanej żarówki LED.
• Wyłączanie wybranego obwodu przez sterownik pojazdu.
• Problemy z prawidłowym rozpoznawaniem źródła światła LED.

Rezystor pomaga przede wszystkim wtedy, gdy problem wynika z niewystarczającego obciążenia elektrycznego. Nie usuwa uszkodzeń instalacji ani wszystkich problemów związanych ze sterowaniem oświetleniem.

Kompletny zestaw montażowy – rezystor 100Ω z przewodami 10 cm i szybkozłączkami

Dużą zaletą rezystora CANBUS OPTICON 50W 100Ω jest wyposażenie go w przewody przyłączeniowe oraz szybkozłączki montażowe.

Przewody o długości 10 cm (100 mm) ułatwiają podłączenie rezystora do odpowiedniego obwodu elektrycznego.

Dołączone szybkozłączki umożliwiają wykonanie połączenia bez konieczności używania lutownicy.

Zawartość zestawu

• 1 × rezystor LED CANBUS OPTICON 50W 100Ω w aluminiowej obudowie.
• 2 × przewód przyłączeniowy o długości 10 cm – przewody rezystora.
• 2 × szybkozłączka montażowa do podłączenia do instalacji samochodowej.

Szybkozłączki umożliwiają wykonanie połączenia bez lutowania. Przed montażem należy sprawdzić ich zgodność z przekrojem i rodzajem przewodów samochodu oraz zadbać o trwałość i odpowiednie zabezpieczenie połączeń.

Rezystor CANBUS 100Ω czy 25Ω, 39Ω i 50Ω – jaka jest różnica?

Rezystory 25Ω, 39Ω, 50Ω i 100Ω różnią się poborem prądu oraz ilością wydzielanego ciepła.

Przy takim samym napięciu rezystor 100Ω pobiera mniej energii niż modele 25Ω, 39Ω i 50Ω.

• Rezystor 25Ω przy 12V: około 0,48A i 5,76W.
• Rezystor 39Ω przy 12V: około 0,31A i 3,69W.
• Rezystor 50Ω przy 12V: około 0,24A i 2,88W.
• Rezystor 100Ω przy 12V: około 0,12A i 1,44W.

Oznacza to, że rezystor 100Ω powoduje:

• O 75% mniejsze dodatkowe obciążenie niż model 25Ω.
• O około 61% mniejsze dodatkowe obciążenie niż model 39Ω.
• O 50% mniejsze dodatkowe obciążenie niż model 50Ω.

Model 100Ω może być odpowiedni wtedy, gdy układ kontroli oświetlenia wymaga jedynie niewielkiego dodatkowego obciążenia.

Porównanie rezystorów CANBUS 6Ω, 8Ω, 10Ω, 15Ω, 25Ω, 39Ω, 50Ω i 100Ω

Im mniejsza rezystancja, tym większy pobór prądu i większa ilość wydzielanego ciepła przy tym samym napięciu.

Porównanie dodatkowego obciążenia przy napięciu 12V DC

Dobór rezystora powinien uwzględniać moc fabrycznej żarówki, pobór prądu zamiennika LED oraz wymagania układu kontroli oświetlenia.

Co oznacza 50W 100Ω? Moc znamionowa a rzeczywisty pobór energii

Oznaczenie 50W 100Ω określa dwa podstawowe parametry produktu:

• 100Ω – rezystancja elektryczna.
• 50W – znamionowa moc, którą rezystor może rozpraszać przy odpowiednim chłodzeniu.

Oznaczenie 50W nie oznacza, że rezystor stale pobiera 50W. Rzeczywisty pobór mocy zależy od napięcia instalacji.

Przykładowe obciążenie rezystora 100Ω

• Przy 12V DC: około 0,12A i 1,44W.
• Przy 13,8V DC: około 0,138A i 1,90W.
• Przy 14,4V DC: około 0,144A i 2,07W.

Wartości obliczono na podstawie prawa Ohma dla rezystancji 100Ω. Rzeczywisty pobór prądu może nieznacznie różnić się w zależności od tolerancji i temperatury rezystora.

Podczas pracy silnika napięcie instalacji samochodowej może być wyższe niż nominalne 12V, dlatego ilość wydzielanego ciepła również wzrasta.

Dlaczego warto zastosować zewnętrzny rezystor CANBUS?

Niektóre żarówki samochodowe LED mają dodatkowe obciążenie wbudowane w swoją konstrukcję. W innych przypadkach stosuje się zewnętrzny rezystor obciążeniowy, który można zamontować poza oprawą źródła światła.

Zalety zewnętrznego rezystora

• Oddzielenie źródła ciepła od żarówki LED – rezystor można zamontować poza oprawą.
• Możliwość współpracy z różnymi żarówkami LED – po sprawdzeniu parametrów instalacji.
• Możliwość zachowania zamontowanej żarówki LED – jeżeli przyczyną problemu jest zbyt mały pobór prądu.
• Aluminiowa obudowa – ułatwia odprowadzanie ciepła do odpowiedniej powierzchni.
• Wygodny montaż – przewody i dwie szybkozłączki znajdują się w zestawie.

Rezystor jest elementem obciążeniowym. Nie pełni funkcji stabilizatora napięcia, filtra zakłóceń ani zabezpieczenia przeciwprzepięciowego.

Jak zamontować rezystor CANBUS OPTICON 100Ω z szybkozłączkami?

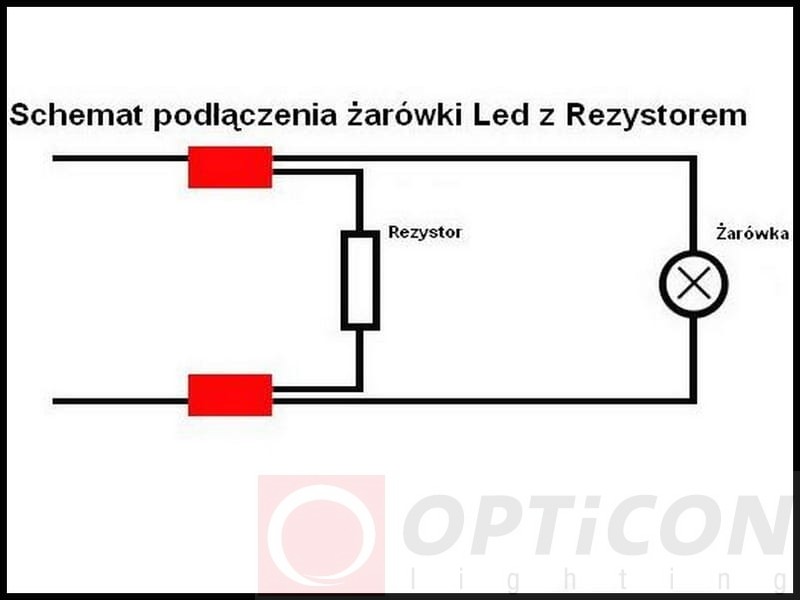

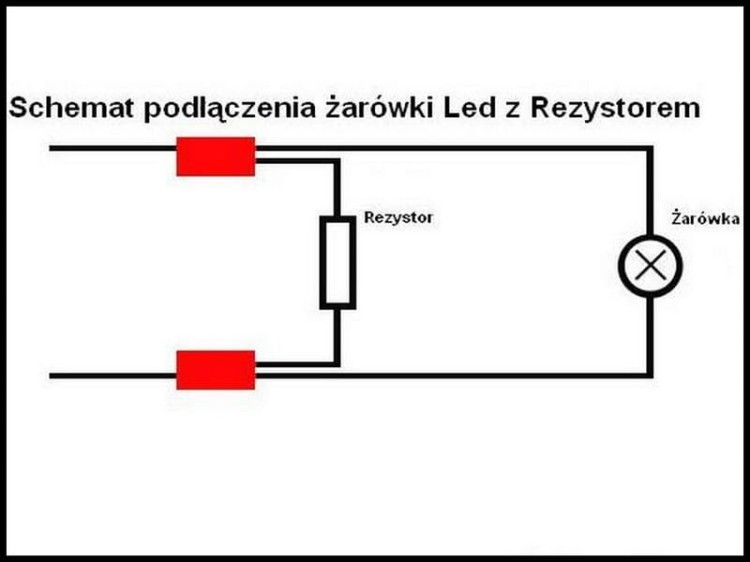

Rezystor LED CANBUS OPTICON 50W 100Ω należy podłączyć równolegle do odpowiedniego obwodu żarówki LED.

Dołączone szybkozłączki ułatwiają wykonanie połączenia bez konieczności lutowania przewodów. Należy jednak prawidłowo rozpoznać przewody i sprawdzić obciążalność instalacji.

Instrukcja montażu

1. Wyłącz zasilanie oświetlenia i zabezpiecz instalację przed przypadkowym włączeniem.
2. Zidentyfikuj przewody zasilające odpowiednią żarówkę LED.
3. Sprawdź napięcie oraz sposób sterowania obwodem.
4. Podłącz rezystor równolegle do odpowiednich przewodów obwodu żarówki LED.
5. Wykorzystaj dołączone szybkozłączki, jeśli są odpowiednie do przekroju i rodzaju przewodów.
6. Przykręć rezystor do metalowej powierzchni zapewniającej skuteczne odprowadzanie ciepła.
7. Poprowadź przewody z dala od obudowy rezystora, ponieważ podczas pracy może osiągać wysoką temperaturę.
8. Zabezpiecz połączenia elektryczne przed wilgocią, drganiami i uszkodzeniami mechanicznymi.
9. Sprawdź działanie oświetlenia oraz temperaturę rezystora podczas pracy.

Ważne: rezystora nie należy podłączać szeregowo z żarówką LED. Nie należy również podłączać go bezpośrednio pomiędzy stałym plusem akumulatora a masą, ponieważ powodowałoby to ciągły pobór energii.

Bezpieczny montaż rezystora CANBUS 50W 100Ω – odprowadzanie ciepła

Rezystor CANBUS OPTICON 100Ω podczas pracy może się nagrzewać. Energia elektryczna pobierana przez rezystor zamieniana jest w ciepło.

Przy napięciu 14,4V rezystor wydziela około 2,07W ciepła. Mimo stosunkowo niewielkiego obciążenia odpowiednie miejsce montażu ma istotne znaczenie.

Najważniejsze zasady bezpieczeństwa

• Montuj rezystor na metalowym elemencie o odpowiedniej zdolności odprowadzania ciepła.
• Nie przykręcaj rezystora bezpośrednio do plastiku, tapicerki ani elementów wrażliwych na temperaturę.
• Nie umieszczaj go przy przewodach, izolacji ani materiałach łatwopalnych.
• Zapewnij odpowiednią przestrzeń do oddawania ciepła.
• Nie dotykaj rezystora podczas pracy ani bezpośrednio po wyłączeniu.
• Sprawdź obciążalność obwodu oraz jego zabezpieczenie.
• Nie pozostawiaj rezystora luźno zawieszonego na przewodach.

Uwaga: moc znamionowa 50W zakłada odpowiednie warunki chłodzenia. Aluminiowa obudowa ułatwia odprowadzanie ciepła, ale sama nie eliminuje ryzyka przegrzania.

Czy rezystor CANBUS OPTICON 100Ω pasuje do każdego samochodu?

Rezystor LED CANBUS OPTICON 50W 100Ω jest uniwersalnym elementem obciążeniowym, jednak jego skuteczność zależy od konstrukcji instalacji elektrycznej pojazdu.

Przed montażem należy sprawdzić:

• Moc fabrycznej żarówki.
• Pobór prądu zamontowanego zamiennika LED.
• Napięcie pracy obwodu.
• Sposób kontroli oświetlenia przez sterownik pojazdu.
• Wymagane dodatkowe obciążenie.
• Dopuszczalny pobór prądu przez instalację.
• Możliwość bezpiecznego zamocowania rezystora.
• Kompatybilność szybkozłączek z przewodami samochodu.

Nie wszystkie samochody kontrolują oświetlenie w ten sam sposób. W niektórych pojazdach dodatkowy rezystor skutecznie eliminuje błędy, natomiast w innych może być konieczne zastosowanie innego rozwiązania.

Rezystor CANBUS OPTICON – pomoc przy wymianie fabrycznych żarówek na LED

Samochodowe żarówki LED o odpowiednim trzonku i wymiarach mogą pasować w miejsce fabrycznych żarówek halogenowych lub żarowych bez konieczności modyfikowania oprawki.

Po takiej wymianie w niektórych samochodach może jednak pojawić się komunikat o przepalonej żarówce.

Rezystor LED CANBUS OPTICON 50W 100Ω z przewodami i szybkozłączkami może pomóc rozwiązać problem wynikający ze zbyt małego obciążenia instalacji, bez konieczności wymiany zamontowanej żarówki LED.

Rezystor jest dodatkowym elementem elektrycznym. Nie zastępuje żarówki w fabrycznej oprawce i wymaga wykonania odpowiedniego połączenia równoległego oraz bezpiecznego zamocowania.

OPTICON – wieloletnie doświadczenie w samochodowym oświetleniu LED

Rezystor LED CANBUS OPTICON 50W 100Ω z przewodami i szybkozłączkami powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie samochodowego oświetlenia LED.

OPTICON oferuje rozwiązania związane z modernizacją oświetlenia samochodowego, w tym żarówki LED oraz akcesoria pomocnicze przeznaczone do współpracy z instalacjami elektrycznymi pojazdów.

Kompletny zestaw z rezystorem, przewodami i szybkozłączkami ułatwia montaż dodatkowego obciążenia w odpowiednio dobranym obwodzie oświetleniowym.

Dane techniczne rezystora LED CANBUS OPTICON 50W 100Ω

• Marka: OPTICON.
• Rodzaj produktu: rezystor obciążeniowy LED CANBUS z przewodami i szybkozłączkami.
• Popularne określenia: filtr błędu spalonej żarówki, eliminator błędów LED, warning canceller.
• Rezystancja: 100Ω (100 omów).
• Moc znamionowa: 50W.
• Przeznaczenie: samochodowe instalacje oświetleniowe 12V DC.
• Obciążenie przy 12V DC: około 1,44W.
• Pobór prądu przy 12V DC: około 0,12A.
• Obciążenie przy 13,8V DC: około 1,90W.
• Pobór prądu przy 13,8V DC: około 0,138A.
• Obciążenie przy 14,4V DC: około 2,07W.
• Pobór prądu przy 14,4V DC: około 0,144A.
• Materiał obudowy: aluminium.
• Długość przewodów: 10 cm.
• Akcesoria montażowe: 2 szybkozłączki.
• Sposób podłączenia: równolegle do obwodu żarówki LED.
• Wymiary rezystora: 50 × 16 mm.
• Przykładowe zastosowanie: W5W T10 LED, C5W LED, H6W BAX9s LED oraz inne odpowiednio dobrane obwody.
• Główna funkcja: zwiększenie obciążenia instalacji po montażu LED.

Zdjęcie rezystora CANBUS OPTICON 50W 100Ω z przewodami i szybkozłączkami

Dlaczego warto wybrać rezystor CANBUS OPTICON 100Ω z szybkozłączkami?

Rezystor LED CANBUS OPTICON 50W 100Ω z przewodami i szybkozłączkami to praktyczne rozwiązanie dla osób, które po zamontowaniu samochodowych żarówek LED spotykają się z komunikatami o przepalonej żarówce.

Dzięki rezystancji 100Ω, mocy znamionowej 50W, aluminiowej obudowie, przewodom o długości 10 cm oraz dwóm szybkozłączkom zestaw ułatwia wykonanie dodatkowego obciążenia w samochodowych instalacjach 12V DC.

Model 100Ω wyróżnia się niewielkim dodatkowym poborem prądu, dzięki czemu może być przydatny w wybranych obwodach oświetlenia wymagających tylko nieznacznego zwiększenia obciążenia.

Wybierz OPTICON – kompletny zestaw CANBUS opracowany z wykorzystaniem wieloletniego doświadczenia firmy w samochodowym oświetleniu LED.
